关于地下室裂缝产生的原因以及处理措施分析
地下室外墙裂缝原因及处理建议
地下室外墙裂缝原因及处理建议一、裂缝主要原因：混凝土构件开裂是因为混凝土的抗拉强度达不到其拉应力的要求，分析地下室长墙的早期裂缝得知，混凝土的温差及收缩是引起裂缝的主要因素。
按照文献[11，设计中主要是对应力长墙的水平应力0rx进行控制，是常引起垂直裂缝的主要应力，最大的0rx值出现在剪应力等于零的时候，也就是长墙中部，这个数值与混凝土的弹模、线胀系数、温差、收缩差、长高比、长度、约束度、徐变、配筋等息息相关。
混凝土的温差与温度应力成正比，升温为正，降温为负，混凝土的收缩值换算是当量温差，该温差的应力就是拉应力，且为负值。
所以，若混凝土结构中同时出现了收缩及降温，相互叠加的拉应力有混凝土结构来承担。
如果该拉应力超过了混凝土抗拉强度，第一条裂缝产生于墙的中部，一分为二，各个块板具备了独自的应力分布，构成相似度极高的图形，但长度缩短了一半，其最大值也将随其减少一半，若这个数值还是大于抗拉强度，第二批裂缝就会产生，依此循环，只有o'xmax和抗拉强度相当时，便不再产生裂缝，且情况趋于稳定。
因为混凝土早期强度及抗拉强度都达不到要求，所以拆模后长出现裂缝，裂缝一步步发展，混凝土强度也不断增加，裂缝的扩展趋于稳定，由此得知，最早产生的裂缝因为其过大的o'xmax，形成的裂缝一般为贯穿性的，有很大的缝宽，后期出现的裂缝的缝宽不太大。
若o'xmsx和抗拉强度相同，状态极其混乱，由于施工、钢筋及混凝土性状等对其造成的影响，导致混凝土开裂现象不稳定，相对而言，裂缝的长度、间距及宽度就具有了离散性。
①混凝土收缩。
地下室外墙裂缝的发生是由于水化热温升回降速度过快，砼表面失水收缩，地下室底板约束过大引起，其出现的原理为：长墙结构产生温度和收缩变形，在高度方向是自由的，但在纵向却受到另一结构地下室底板的约束，在长墙承受降温和收缩作用时，必将产生缩短变形，受到底板的约束，引起拉应力，当拉应力超过抗拉强度时便引起开裂，裂缝方向永远垂直于拉应力方向，故为竖向。
地下室车库顶板裂缝产生的原因及防治措施
地下室车库顶板裂缝产生的原因及防治措施摘要：目前新建高层小区均设有全地下室和半地下室车库，车库结构顶板裂缝普遍存在。
结合新沣和园施工二标段项目实际施工情况，分析裂缝产生的原因，并提出防治结构裂缝的措施，为地下车库的施工提供参考。
关键字：车库顶板；裂缝；防治措施一、工程概况沣西新城新沣和园项目施工二标段位于陕西省西咸新区沣西新城高桥街道西马坊村,信息五路以东、丝创二路以南、丝创一路以北，兴咸路以西。
项目新建住宅楼12栋，其中28层住宅楼2栋、30层住宅楼4栋、32层住宅楼6栋及地下车库，建筑高度最高96.3m。
住宅楼均为剪力墙结构，整体车库为框架结构，建筑总面积约为353472 m2。
地下车库平面尺寸349.2m×227.3m，车库最大柱网尺寸8.1m×8.1m。
车库基础为坡形独立基础，车库底板厚度250cm，车库顶板采用结构找坡，厚度300cm。
车库顶板和挡土墙混凝土采用C35P6，其余部位均采用C30普通混凝土。
二、车库顶板裂缝的基本情况新沣和园二标段车库施工按设计后浇带分区段施工，顶板浇筑完成养护14天后模板拆除，拆除前同条件试块送检、梁板柱构件现场回弹检测，均满足拆模要求。
模板拆除后发现车库顶板顶部出现不规则裂缝，但数量较少，在随后的时间内裂缝宽度变大且在不断延长，甚至出现部分裂缝最后衍变贯通裂缝。
现场统计裂缝共56条。
专业人员现场测量裂缝的宽度、深度和长度，观察裂缝位置和分布特征、方向与形状，经统计分析得出部分顶板转角处的斜裂缝、不规则裂缝属于轻微裂缝和一般裂缝，对结构性能无影响，但对使用功能和外观质量有一定影响；部分贯穿裂缝属于严重缺陷裂缝，对结构性能和使用功能有决定性影响；具体统计数量见表1。
表1 裂缝统计三、车库顶板裂缝产生的原因（一）施工设计不合理施工设计时，整个结构的设计方法和混凝土结构的设计方案均会影响裂缝的发生概率。
(1)结构设计的过程中，结构概念的设计假定与实际情况不符时会致使结构出现裂缝，严重时会出现破坏性裂缝。
地下室混凝土外墙裂缝产生原因及处理
地下室混凝土外墙裂缝产生原因及处理摘要:文章分析了当前地下室混凝土外围连续墙裂缝产生的原因问题，同时提出了相应解决措施与方案，有效控制其裂缝。
关键词:地下室；混凝土；裂缝；成因；防治Abstract: This article analyzes the causes of the problem in the basement concrete peripheral continuous wall cracks, and proposed the corresponding solutions and programs for effective control of its cracks.Keywords: basement; concrete; cracks; causes; prevention1 前言近几年随着建筑业的发展，泵送商品混凝土广泛推广，地下室混凝土外墙裂缝的产生普遍存在的现象。
因裂缝的存在出现渗水也屡见不鲜，如何控制其裂缝已成为混凝土施工的一项重要工作。
地下室混凝土外墙连续裂缝一般于混凝土浇筑完毕后3～5d左右开始出现，其形状呈垂直状，从墙顶至墙底，裂缝宽度在0.1～0.5 mm内，裂缝一般沿墙均匀布置，特别是在墙柱，柱与墙相交处等部位出现。
2 裂缝产生的原因分析2.1现代高层建筑地下室混凝土外墙的混凝土施工一般均采用混凝土泵送技术，因泵送混凝土速度快，劳动力节约。
但泵送混凝土有其缺陷的一面。
因混凝土需达到泵送要求，其坍落度一般要求在14cm左右，其同一强度的混凝土相对于传统的半干硬性混凝土水泥掺量多，碎石粒小，水掺量多，这三大因素使混凝土收缩增加，产生裂缝的可能性相应大大增加。
2.2钢筋的布置(1)钢筋保护层大。
因地下室特殊环境的要求，其外围连续墙钢筋外围保护层要求大，一般为40～50mm左右，较厚的保护层使该部位混凝土收缩时不能获得钢筋的约束，形成裂缝，并可能进一步发展。
地下室出现裂缝质量问题原因分析及处理措施
４ ． ４ 防水 层 选 择 上 的不 合 理 性 ，在 底板 和 侧壁 使 用
应 的 施工 环 境 ， 而 且 在 相 关 的 建 筑 防水 选 型也 是很 重要 的 ， 施 工 过 程
１ ． ５ ｍｍ 聚 合物 水泥 基 防水 ， 特 别 是底 板 上 ， 这样 就 没 有保 护 层 ，防水 层在 钢筋 绑 扎 过程 中会 受到破 坏 ， 并 且 此水 泥 中 必 须严 格 按 照 设计 要 求和 规 范 进 行 施 工 ， 以确 保 地 下 室 防 水 工 程 基 的伸缩 性 能 比一 般 的柔性 防水 会差 。 的质 量 。 ５ 处理措 施

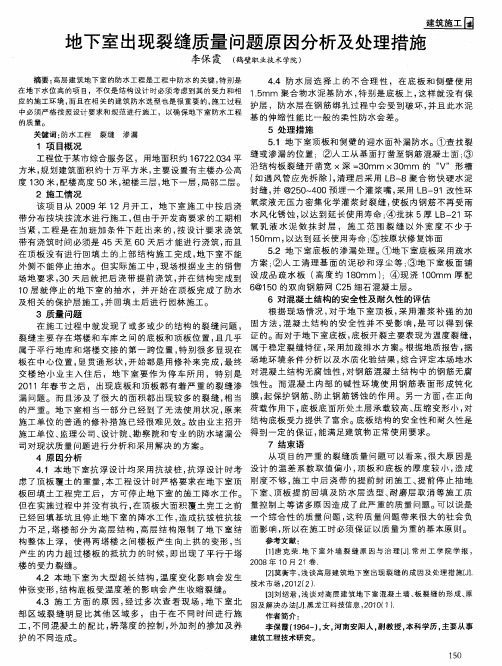

地 下室 出现裂缝质量 问题原 因分析及 处理措施 李保 Βιβλιοθήκη （ 鹤 壁 职 业 技 术学 院
摘要 ： 高 层 建 筑 地 下 室 的 防 水 工 程 是 工程 中 防水 的 关键 ， 特 别 是
在 地 下 水 位 高 的项 目，不 仅 是 结 构 设 计 时 必 须 考 虑 到 其 的 受力 和相
５ ． １地 下 室顶板 和侧 壁 的迎水 面补 漏防水 。① 查 找 裂
② 人 工清 理 基 面 的泥 砂 和浮 尘 等 ； ⑧ 地 下 室板 面 铺 外侧 不 能停 止抽 水 。但 实 际施 工 中 ， 现 场根 据业 主 的销售 方 案 ； 设 成 品 疏水 板 （ 高 度 约 １ ８ ０ ｍｍ ） ；④ 现 浇 １ ０ Ｏ ｍｍ 厚 配 场地要求， ３ Ｏ天后 就 把后 浇 带 提前 浇 筑 ， 并在 结 构 完 成到 ＠１ ５ ０的双 向钢筋 网 Ｃ ２ ５细 石混 凝土层 。 １ ０层就 停 止 的地 下 室 的抽水 ，并 开 始在 顶板 完 成 了防水 ６ ６ 对 混凝 土结 构 的安全 性及 耐久 性的评 估 及 相 关 的保护 层 施工 ， 并 回填 土后进 行 园林 施 工 。 根据 现 场 情 况 ， 对 于地 下 室 顶 板 ， 采 用 灌 浆 补 强 的加 ３ 质量 问题 固方 法 ， 混 凝 土结 构 的安 全 性 并 不 受影 响， 是 可 以得 到 保 在 施工 过程 中就 发现 了 或多 或少 的结 构 的裂 缝 问题 ， 底 板开 裂主 要表 现 为温度 裂缝 ， 裂缝 主 要存 在塔 楼 和车 库 之 间 的底 板和 顶 板位 置 ， 且 几乎 证 的。而对于 地下 室底板 ， 属于 稳定 裂缝 特征 ， 采 用加 疏排水 方案。 根据 地 质报告 ， 据 属于 平 行地 库和 塔 楼 交接 的第 一 跨位 置 ， 特 别很 多显 现在 综 合评 定 本场地 水 板 在 中 心位 置 ， 显 贯通 形状 ， 开 始都 是 用修 补来 完 成 ， 最终 场地 环境 条件 分 析 以及水 质 化验 结 果 ， 对 混凝 土结 构无 腐蚀 性 ， 对 钢筋 混凝 土结 构 中 的钢筋 无腐 交楼 给 小 业 主 人住 后 ，地 下 室 要作 为停 车 所 用 ，特 别 是 ２ ０ １ １年春 节 之后 ，出现底 板 和 项板 都 有着严 重 的裂 缝渗 蚀 性 。 而 混 凝 土 内部 的碱性 环 境 使 用钢 筋 表 面 形 成钝 化 起保 护钢 筋 、 防 止钢 筋锈 蚀 的作 用。 另一 方面 ， 在 正 向 漏 问题 。 而且 涉及 了很 大 的面 积都 出现较 多的裂 缝 ， 相 当 膜 ， 底板 底 面所 处 土层承 载较 高 、 压 缩 变形小 ， 对 的严 重 。地 下 室相 当一 部 分 已经 到 了无 法使 用状 况 ， 原 来 荷载 作 用下 ， 结构 底板 受力 提供 了富余 。 底板 结构 的安 全性和 耐久 性是 施工 单位 的普 通 的修 补措 施 已经很 难见 效 。 故 由业 主招开 能满 足建筑 物 正常使 用要 求。 施工 单位 、 监理 公 司、 设计 院 、 勘 察 院和 专 业 的防 水堵 漏公 得到 一定 的保 证 ， ７ 结束 语 司对 现状 质 量 问题 进 行 分析和 采用 解决 的方案 。
地下室混凝土裂缝原因分析及防治措施
量２ ０ ２ ５ｇｍ ；坍落度 １— ６ｍ；商 品混凝土抗渗等级ｓ 一 １为宜 ；混 ６ — ７ｋ／ ２ １ｃ ８Ｓ０ 凝土浇筑温度控制在４ 。 以内；混凝土添加剂Ｕ Ａ Ｏｃ Ｅ 掺量为１％； Ｅ 掺 ０ Ａ Ａ 量为８ 为佳或选用高效微膨胀剂；墙体配筋 以中ｌ一 ４ ０ －５ ｍ 为 ％ ２ 中１ ＠１０ １０ ｍ 宜 ，配筋率为０３— ． ．５０４ ％；内外防水层设计 ，外层最好为弹性防水涂料 ， 墙根部设防护外墙 （ 砖砌或ｃ Ｏ ２混凝土墙 ）。
１ 产 生的原 因及 理论 分析
《 混凝土结构设计规范 》 （ Ｂ ０ １ ２０ ） Ｇ ５０ ０ ０ ２ 规定 “ － 对使用上要求不 出现裂缝的构件 ，应进行 混凝土拉应力验算 ， 对使用上不允许 出现裂缝 的构件应进行裂缝宽度验算”。 “ 钢筋混凝 土伸缩缝最 大间距规定 ，挡 土墙 、地下室墙壁等类结 构现浇式 （ 在室 内或土 中 ）为３ ｍ” ， “ ０ 当增
其生成的水分从表面蒸发这种不断变化的过程 ，不 断产生张力因混 凝土 的非 匀 质性 而在 混 凝 土 中砂 浆 较 多 的 部 位 显 现 出来 ，这 就 是 裂 缝 。 砂浆越厚则裂缝也越多越深。 ２）混凝土具有热胀冷缩的特性 。因温度变化引起 的混凝 土产生温 度变形 ，其温度线膨胀系数为７ １ — ４×ｌ１ 。当产生 的内外温差应力大 ０ ｃ 于混凝土的抗拉强度时 ， 混凝土表面产生张拉裂缝 。由于使用功能的要 求 ，地下室外墙 的超长设计 ，其边界约束条件只有上下存在而在纵向上 不能消除温度应力 ，在外墙混凝土 中产生了竖向裂缝 ；在上下端极少 ， 而在拐角和有附墙柱的部 位较少 ，大部分发生在墙高２～３ ｍ处 ，这种裂 缝也呈中间宽两头窄的形状 。极少有横 向裂缝 ，其原因就在于此。 以上两种因素是收缩裂缝产生的主要原 因。对地下室外墙收缩裂缝 产 生 原 因进 行 分 析 ，切 记 混 凝 土 的非 匀 质性 、强 度 徐 变 性 和 抗 拉 力 脆 性 ，制定出防治方法和措施 。
地下室裂缝预防及处理对策
地下室裂缝预防及处理对策地下室是许多家庭中重要的空间之一，用于储存物品或作为额外的居住空间。
然而，地下室裂缝是一个常见的问题，可能会导致水渗漏、结构损坏和室内环境的恶化。
本文将讨论预防和处理地下室裂缝的对策。
首先，预防地下室裂缝是最重要的。
下面是一些可以采取的预防措施：1.保持地下室干燥：地下室的湿度是导致裂缝的主要原因之一、因此，确保地下室保持干燥是预防裂缝的关键。
使用除湿机或空气循环系统可以有效地降低湿度。
2.修理和预防水渗漏：定期检查地下室的管道和水源，及时修理漏水问题。
此外，确保外部排水系统的正常运行，以防止雨水滞留在基础周围。
3.加强地基支撑：地基不稳定是导致地下室裂缝的另一个常见原因。
如果地基不均匀或不稳定，地下室可能出现裂缝。
加强地基支撑可以提高地下室的稳定性，减少裂缝的风险。
4.使用适当的建材：在地下室的建设中使用质量良好的建材可以减少裂缝的风险。
选择适当的水泥、砖石和其他建筑材料，并确保它们和结构相容。
5.定期维护：定期检查地下室的墙壁和地板，以及周围环境的变化。
这样可以及时发现并修复裂缝，并采取必要的措施防止进一步恶化。
即使采取了预防措施，地下室裂缝仍然可能发生。
下面是一些处理地下室裂缝的对策：1.填充裂缝：对于较小的裂缝，可以使用填缝剂进行修复。
填缝剂应根据裂缝的大小和类型进行选择，可能是聚合物、水泥或乳胶型。
在使用填缝剂之前，先清洁和修整裂缝，确保其表面光滑。
2.使用混凝土修复：对于较大和严重的裂缝，可能需要使用混凝土修复。
该过程包括清理裂缝、应用粘结剂或填充剂，并填充混凝土以修复和加固地下室结构。
3.加固地下室结构：对于严重受损的地下室结构，可能需要进行加固工作。
这可能涉及到使用钢筋、钢板或其他加固材料来加强地下室墙壁和地板的强度和稳定性。
4.水防处理：处理地下室裂缝的关键是防止水渗漏。
通过安装防水层、修复或更换破损的外部排水系统，并使用防水剂等方法来防止水分进入地下室。
混凝土地下室墙体裂缝原因及处理措施【最新资料
【摘要】：高层建筑地下室混凝土墙作为大体积混凝土的一种，具有水平方向长且厚度薄的特点。
混凝土浇筑初期，剪力墙受基础底板约束，容易出现早期温度收缩裂缝，严重的影响了结构的可靠性和使用性。
因此，如何有效地对墙体温度收缩应力分析计算，避免混凝土开裂，达到裂缝控制的目的，成为现今工程界人士关注的焦点。
本文针对地下室混凝土墙体裂缝的分布状态，从材料,温差与收缩等方面，分析了地下室砼墙体裂缝的形成原因及提出了相应的解决方案。
【关键词】：地下室砼墙体，裂缝成因，裂缝防治，裂缝处理目录【摘要】：.................................................................................................................................... - 2 -目录...................................................................................................................................... - 3 -一：概述...................................................................................................................................... - 4 -（一）现阶段建筑工程界对混凝土裂缝的研究：.......................................................... - 4 -(二）对混凝土地下室墙体裂缝研究的意义：................................................................. - 5 -二、混凝土地下室墙体裂缝的种类及分布特点...................................................................... - 6 -（一）：混凝土地下室墙体裂缝的种类............................................................................ - 6 -（二）、混凝土地下室墙体裂缝的分布特点.................................................................... - 6 -三、地下室裂缝的控制及技术处理.......................................................................................... - 7 -(一) .进场材料的控制......................................................................................................... - 7 -1.水泥使用量和水泥品种的选择............................................................................... - 7 -2．混凝土单位用水量的选择.................................................................................... - 7 -3 .混凝土骨料的选择.................................................................................................. - 8 -4．外加剂的选择...................................................................................................... - 8 -（二）设计过程的控制.................................................................................................... - 9 -1．钢筋分布对裂缝的影响........................................................................................ - 9 -2. 建筑结构设计对裂缝的影响............................................................................... - 10 -（三）施工技术的控制.................................................................................................. - 11 -1.混凝土的搅拌、振捣和浇筑................................................................................. - 11 -2.混凝土出料和浇筑时温度的控制......................................................................... - 11 -3.混凝土的养护......................................................................................................... - 12 -4.基础土体回填......................................................................................................... - 12 -（四）裂缝的处理方法.................................................................................................... - 12 -1．对影响结构承载能力的裂缝的处理.................................................................. - 12 -2．对影响结构正常使用的裂缝的处理.................................................................. - 13 -3．混凝土地下室裂缝修补的常用方法：.............................................................. - 13 -四:结论 ...................................................................................................................................... - 15 -五：主要参考文献.................................................................................................................... - 16 -六：致谢.................................................................................................................................... - 16 -一：概述（一）现阶段建筑工程界对混凝土裂缝的研究：近年来,随着高层建筑的日益增多,在公共建筑、高层住宅等工程中,混凝土地下室被广泛采用。
地下室裂缝渗水原因及处置措施
地下室裂缝渗水原因及处置措施与上部结构设计有所不同的是，由于存在地下水，地下室结构设计除应满足受力要求外，抗渗也是地下室结构设计的一个重点。
从已建高层建筑的地下室情况来看，最经常出现裂缝的部位是地下室外墙。
地下室外墙一旦出现裂缝，会影响其抗渗和防水要求，即使采取封堵、密封等措施，效果往往也不是很理想。
因此，地下室外墙裂缝问题应引起工程界的广泛重视。
一、地下室各种裂缝形式（一）垂直裂缝渗水1.表现形式：地下室主体结构施工后，钢筋混凝土墙体中部区域和护壁柱边出现垂直裂缝，并有渗漏水现象。
2.形成原因：防水混凝土未使用低水化热水泥或未掺抗裂纤维和膨胀剂，拆模过早和养护不良。
（二）施工缝渗水1.表现形式：地下室变形缝和施工缝新旧混凝土相接处沿缝隙处有渗漏水现象。
2.形成原因：地下室分仓过大或变形缝、施工缝部位设置不合理，施工缝界面处理马虎或带压力水浇筑。
（三）底板裂缝渗水1.表现形式：地下室底板出现裂缝并有渗漏水现象。
2.形成原因：混凝土振捣不密实，底板厚度不够或跨度过大，或建筑物沉降过大造成底板反力过大，抗浮桩及锚杆设计不合理。
（四）顶板裂缝渗水1.表现形式：地下室顶板出现有规律的井字形分块裂缝并有渗漏水现象。
2.形成原因：地下室顶板厚度不够或过厚，混凝土配合比和材料不当，振捣不密实和养护不良，有覆土的顶板采用空心楼盖。
（五）顶板线盒处渗水1.表现形式：地下室顶板线盒或线管处渗水。
2.形成原因：地下室顶板线盒、线管布置不合理，线盒位置钢筋未加强。
地下室顶板上有堆载或重型运输通道未进行加固。
（六）管周渗水1.表现形式：预埋套管及直埋管道穿防水混凝土墙处有渗漏水现象。
2.形成原因：穿墙套管未焊止水环或止水环规格尺寸不满足要求，止水环焊接质量不良。
（七）穿墙螺栓周渗水1.表现形式：外墙及水池墙体穿螺杆处有渗水现象。
2.形成原因：穿墙螺杆止水环尺寸过小或未满焊或焊接不饱满，拆模过早致使螺杆周边混凝土被扰动。
二、地下室裂缝防治措施1．防水混凝土采用低水化热水泥，并掺抗裂纤维和膨胀剂，粗骨料级配需连续。
地下室混凝土外墙裂缝处理方案
地下室混凝土外墙裂缝处理方案工程名称：淮安市新安医院病房楼扩建工程建设单位：淮安新安医院监理单位：江苏江淮管理公司设计单位：淮安市建筑设计研究院有限公司施工单位：江苏淮阴建设工程集团有限公司一、地下室外墙混凝土在施工阶段常常会出现不同程度、不同数量的开裂，裂缝多为竖向裂缝。
裂缝的主要原因是混凝土在干燥收缩时受到钢筋、边界约束后拉裂而产生的。
混凝土干燥收缩是指置于饱和空气中的混凝土因水分散失而引起的体积缩小变形。
混凝土中的水和周围的空气处于某一平衡状态，如果周围介质空气的状态发生变化，如温度改变，混凝土就会产生干燥收缩。
干燥收缩包括发生在开始阶段不可逆收缩和再潮湿后的体积膨胀，及后期干燥时发生的可逆收缩。
同时影响混凝土干燥的因素还有：水灰比、水化程度、养护温度、含水量、水泥含量、构件厚度、体积和表面积之比、相对温度、干燥速率、干燥时间等。
而地下室外墙混凝土拆模后，虽然进行了浇水养护，但由于受到现场条件的限制，不可能做到恒温湿养护，而只能采用浇水养护，因此必然导致外墙混凝土的干燥及收缩，同时由于地下室外墙混凝土体积和表面积之比较小，从而导致干燥速度快，时间短。
地下室混凝土开裂通常发生在浇筑后15天内，裂缝主要集中的墙高1、2处向上下扩展，根部及顶部几乎没有，沿墙长每2～3m一道。
当然，地下室形状、设计构造、外墙长度、配筋及施工条件等都有一定的关系。
二、地下室外墙混凝土裂缝的预防措施1、设计方面：选择适当的外墙厚度，1～2层地下室宜选400～500mm厚；地下室外墙每隔3～4m设附墙或暗柱，在外墙顶部、1/2墙高处，水平施工缝处设置暗梁，加强侧墙刚度，能够有效地防止裂缝产生；外墙水平钢筋设置在竖向钢筋外侧，间距≤150mm；采用冷轧带肋钢筋焊接网片或采用无粘结预应力钢筋混凝土技术，抗裂效果较明显；混凝土采用中强度（C30～C40）；留外墙垂直后浇带。
2、原材料及配合比：水泥应选用水化热较低的品种；砂采用中、粗砂。
地下室混凝土剪力墙裂缝原因分析及防治措施
地下室混凝土剪力墙裂缝原因分析及防治措施单位：厦门协诚工程建设监理有限公司姓名：邱堤明2013年 6 月 1 日摘要在高层建筑物中裂缝是地下室混凝土剪力墙常见的质量问题,引起裂缝的原因涉及建筑的设计、施工以及周围荷载环境的变化等因素,由于建筑施工与使用环境变化引起建筑物地下室混凝土剪力墙裂缝更为普遍。
本文介绍了地下室混凝土剪力墙裂缝现象的特征，重点就裂缝本身的原因进行分析，并提出有效的裂缝防治措施和渗漏处理措施，以供类似工程参考。
关键词：混凝土地下室剪力墙裂缝原因防治措施渗漏处理措施目录引言 (1)一、地下室混凝土剪力墙裂缝概述 (1)（一）地下室混凝土墙剪力墙裂缝的一般规律 (1)（二）地下室混凝土剪力墙裂缝原因分析 (1)二、地下室混凝土剪力墙裂缝防治措施 (3)（一）结构设计 (3)（二）混凝土配合比 (4)（三）施工管理 (4)三、地下室混凝土剪力墙裂缝的渗漏处理措施 (5)（一）表面涂抹法 (5)（二）填充法 (5)（三）灌浆法 (6)结论语 (6)参考文献 (6)引言随着我国经济的高速发展和城市化进程的不断加快，高层建筑物数量日益增加，人们对地下空间的需求也越来越大，地下室层数也随之增加，剪力墙成为地下室建设的重要结构类型之一。
地下室混凝土剪力墙除了要承受结构荷载外，还要起到防渗漏和围护的作用，但由于温度变化、混凝土收缩、施工不当和外力作用等因素的影响，地下室剪力墙结构在混凝土建筑物中容易产生裂缝，不仅影响到地下室的使用功能和使用寿命，而且对建筑的整体质量安全造成极大的威胁，严重情况很可能引起财产的损失和人员的伤亡。
因此，如何有效避免地下室剪力墙裂缝的产生成为目前业界人士急需解决的难题之一。
本文通过分析剪力墙裂缝产生的原因，提出一些有效防治措施和渗漏处理措施，尽可能避免混凝土裂缝的产生，确保建筑物的质量安全。
一、地下室混凝土剪力墙裂缝概述（一）地下室混凝土墙剪力墙裂缝的一般规律高层建筑物地下室混凝土剪力墙中产生的裂缝一般呈现以下规律：1、绝大多数裂缝垂直地面且相互平行，也有斜向裂缝，一般倾斜不大，角度在0～30度范围内；2、绝大多数裂缝为竖向通长裂缝，多数为贯穿性裂缝，中间宽两端逐渐变细而消失；3、裂缝宽度一般不大，大多数裂缝宽度≤0.3mm；4、裂缝多数出现在附墙柱两侧1～2m、结构突变（或断面突变）、墙的中部等地方；5、裂缝出现时间多在拆模后不久，且拆模早开裂多；6、夏季浇筑的混凝土比春秋季多；7、西南侧剪力墙比东北侧剪力墙多；8、气温骤降，暴露时间长的开裂多；9、水平构造筋配筋率小，间距大的开裂多；10、强度等级高的混凝土比强度等级低的混凝土开裂多；11、泵送商品混凝土比现场搅拌的混凝土开裂多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于地下室裂缝产生的原因以及处理措施分析
作者：杨洪波
来源：《城市建设理论研究》2013年第31期
摘要：高层建筑地下室钢筋混凝土结构在受到复杂外力的作用以及环境温度变化、设计施工不当等因素影响下,由于混凝土材料的抗拉强度很低,钢筋混凝土结构会产生裂缝。
本文根据地下室结构中最常见的裂缝产生的原因进行分析，并对结构裂缝在实际操作中所采取的预防技术措施以及处理措施进行探讨，对减少和避免地下室结构裂缝的产生和发展具有一定的实际可操作意义。
关键词：地下室结构；裂缝产生原因；控制措施；处理措施
中图分类号：TV543+.6 文献标识码：A
引言
随着高层建筑基础的设计深度加深，加之建筑使用功能的不同要求，高层建筑都相应设有地下室。
地下室墙体裂缝现象较为多见，本文对裂缝原因进行分析并采取有效的防治措施及处理措施，对提高工程质量起到重要的作用。
近年来，随着城市建筑的快速发展，中高层建筑越来越多，为了更好地利用资源，高层建筑都相应地设有地下室。
但是在建筑过程中，地下室墙体出现的裂缝大家尤其关注。
1.裂缝产生的原因分析原因
1.1施工材料质量方面：(1)泵送混凝土混凝土施工一般均采用混凝土泵送技术,因混凝土需达到泵送要求,其坍落度一般要求在14cm左右,其同一强度的混凝土相对于传统的半干硬性混凝土水泥掺量多,碎石粒小,水掺量多,这三方面是产生裂缝的主要原因之一。
(2)现场搅拌混凝土现场搅拌混凝土影响因素较多,构成混凝土主要原材料如砂、石、水泥、水,以及外加剂品种选择、掺入量控制、搅拌时间等等都是影响搅拌成型混凝土质量关键。
1.2 混凝土收缩方面：从裂缝特征可见大多数均属收缩裂缝。
地下室混凝土墙收缩较大的主要原因有水泥用量过多、养护不良等原因。
1.3设计方面：《混凝土结构设计规范》规定：地下室现浇钢筋混凝土墙伸缩缝的最大间距为20（露天-30m（室内或土中），但实际工程中墙长均超过此规定。
需要指出的是，一些工程设计突破了规范规定后，地下室墙的水平钢筋仍按构造配置，这也是墙体产生裂缝的因素之一。
1.4温差方面：温差过大包括混凝土内外温差大、昼夜温差、日照下混凝土阴阳面的温差、拆模过早及气候突变等因素的影响。
1.5地下室墙长期暴露：这类薄而长的结构对温度、湿度变化较敏感，常因附加的温度收缩应力导致墙体开裂。
同时还应注意，设计时地下室墙均按埋入土中或室内结构考虑，即伸缩缝最大间距为30m。
实际施工中很难做到墙完成后立即回填土和完成顶板，因此实际工程应取最大伸缩缝间距20m。
这也是地下室墙产生裂缝的普遍因素。
2.裂缝的危害性分析
裂缝的存在会产生以下不利影响：
地下室混凝土结构墙、板裂缝的产生是导致结构失去防水功效的主要原因之一，其产生和发展严重影响结构防水功能，造成渗漏不止，而其产生之后难以处理控制，也易造成长期质量隐患，对工程形象以及成本增加造成负面影响。
为此，在有防水要求的地下室混凝土结构中需要加强对混凝土结构裂缝的防治措施控制，尽量将质量隐患在萌芽状态予以杜绝，减少质量问题处理费用，保证建筑正常交付使用。
3.裂缝控制措施
鉴于地下室裂缝现状，在以后的结构施工中应采取以下措施，尽量减少有害裂缝的产生在：
3.1合理增设嵌入砼外壁的砼柱，减小单片砼墙身的长度，通过减小砼墙身的单片长度可以减少因砼收缩而产生的裂缝宽度。
3.2在保证设计配筋率的情况下，调整钢筋的直径和间距，优先采用变形钢筋。
配筋时减小钢筋直径，加大钢筋密度，一般情况下间距控制在150mm以内。
因为钢筋对砼变形的抑制作用是通过钢筋表面与砼之间的握裹力、粘结力来实现的。
粘结力越大，抑制力就越强。
而粘结力的大小与钢筋表面积、表面形状以及砼的强度等因素有关，所以配筋细而密和采用变形钢筋会增加粘结面的面积，从而增加粘结力。
另外，水平分布钢筋设置在竖向钢筋的外侧，在水平断面有较大变化的地方，增设了抗裂钢筋。
3.3设置后浇带:以减小混凝土收缩应力。
《混凝土结构设计规范》(GB50010-2002)第9.1.3条的要求：“混凝土采用后浇带分段施工，伸缩缝最大间距可适当增大”。
同时条文说明中指出：“根据工程实例经验，通常后浇带的间距不大于30m；浇灌混凝土的间隔时间通常在两个月以上。
但不能用后浇带代替伸缩缝，对本条中的“充分依据，”不应仅理为“已经有了少量未发现问题的工程实例”，而是指对各种有和不利因素的影响方式和程度作出有科学依据的分析和判断，并由此确定伸缩缝间距的增减。
3.4施工时采用合理的浇筑方法:首先确保预拌砼的质量指标，同时加强现场监控力度，安排专人检测砼的坍落度。
砼采用分层浇筑，泵送砼的厚度控制在500mm以内，确保砼振捣均匀密实。
由于泵送砼流动性大，我们则安排多人多点同时振捣，严格按皮数逐步上升。
3.5材料方面:(1) 水泥：宜用低水化热、铝酸三钙含量较低、细度不过细，矿渣含量不过多的水泥。
(2) 砂、石：宜用中、粗砂，含泥量不大于2%；石子宜用粒径较大的连续级配、级配良好、含泥量不大于1%的碎石或卵石。
(3) 掺减水剂，以减少混凝土用水量。
(4) 掺入微膨胀剂，配制成补偿收缩混凝土。
补偿收缩混凝土的膨胀剂掺量不宜大于12%，不宜小于6%；填充用膨胀混凝土的膨胀剂掺量不宜大于15%，不宜小于10%。
(5) 掺用粉煤灰替代部分水泥，以降低水泥水化热温升。
3.6加强墙身砼的养护：我们在墙身砼浇筑脱模后对墙身进行了及时的浇水养护，并且在墙身表面挂满草袋，保持草袋长期湿润不干燥，因为保持砼在硬化过程中的充分湿润，一方面能提高砼的强度，另一方面可以减少砼的干缩裂缝。
3.7地下室外墙防水层外侧增设保护墙体，防止回填土过程中破坏防水层，防护墙体完成后及时回填土，减小地下室外壁内外表面的温差，同时减少因温度和湿度变化引起的收缩应力。
4.裂缝处理措施
4.1对宽度≥0.2mm的贯通裂缝和非贯通裂缝均采取灌浆处理，使裂缝完全封闭。
灌浆料采用粘结强度高、收缩小、弹性好的改性环氧树脂浆液。
迎土面侧墙裂缝另增做一层聚氨酯涂料防水层（大于2.0mm厚，300mm宽），防水层与面层聚氨酯涂料防水层间做一层无纺布(200g/m2，300mm宽）增强层。
4.2对宽度
4.3由于地下室各层板面裂缝在灌浆或黑豹纯水泥浆嵌缝后须做面层处理，固不再另进行处理。
对靠基坑侧墙及各层板底的非贯通的未灌浆处理的裂缝用黑豹纯水泥浆嵌缝后，再用掺黑豹乳液的水泥浆增刷一遍，颜色与原砼面颜色相同。
4.4灌浆施工
（1）混凝土表面处理
裂缝附近80—100mm宽度范围内的灰尘、浮渣清除干净，再用压缩空气冲净吹干，裂缝内一定要保持干燥、严禁有残渣和油污，油污可用二甲苯或丙酮清洗。
（2）布置灌浆嘴和试气
一般采取骑缝直接用灌浆嘴施灌，不另钻孔。
灌浆嘴应选择在裂缝端部和裂缝较宽处设置，间距400—500mm；灌浆嘴骑在裂缝中间，贯通缝应在两面交错设置。
灌浆嘴用环氧树脂粘在裂缝压浆部位，腻子厚1—2mm，操作时应注意防止堵塞裂缝。
裂缝表面用环氧树脂或胶泥进行封闭，硬化后进行试气，以了解缝面通顺情况，气压保持在0.2—0.3Mpa之间，垂直缝从下往上，水平缝从一端向另一端。
最后在封闭带上及灌浆嘴周围涂水检查，如发现泡沫，表示漏气，应再次封闭。
（3）配浆
配合比：粘结剂—环氧树脂(100g）；增塑剂—邻苯二甲酸二丁脂(10ml）；稀释剂—二甲苯或丙酮(40ml）；固化剂—乙二胺(10ml）。
（4）灌浆及封孔
将配制好的浆液注入压浆罐内，旋紧罐口，先将塑料管的活接头接在第一个灌浆孔上，随后开动空压机送气(气压一般为0.3—0.5Mpa），将环氧树脂浆液压入缝隙中。
待浆液顺次从临近灌浆嘴喷出后，随即用小木塞将第一个灌浆孔封闭，以便保持孔内压力。
然后用同样方法依次灌注其他灌浆孔，灌注完毕后及时清理压浆罐和注浆管中残留的浆液。
4.5施工注意事项：
（1）环氧树脂浆从加入固化剂起，应在30分钟内用完，否则会变的十分坚硬而无法使用；
（2）整个过程切忌接触水；
（3）灌浆时操作人员要戴防毒口罩和防护镜.
5.结语
总的来说，地下室结构产生裂缝的因素很多，因此，要求有关人员必须严格按照操作规范、规定，从生产、设计、施工各方面层层把关，采取有效的控制措施，对于产生的裂缝采取有效的处理措施，以确保工程的质量。
参考文献：
[1]《工程结构裂缝控制》(王铁梦)
[2]《混凝土外加剂应用技术规范》（GB50119-2003）。
