压缩空气净化原理及设备
空气压缩机
液压缸
回油过滤器
最小压力阀
主机
SE 安全阀
止逆阀
空滤器
5SV
进气阀
2ATT 1ATS 散热器 A TCV C
10SV
油分离筒体
1ATS 3APT
油过滤器
B 状态：机器加载
BZ26-2油气田
25
谢 谢 !!
BZ26-2油气田
26
5
机空 组气 组压 成缩
BZ26-2油气田
6
空压机工作原理
双螺杆压缩机通过两个按 一定传动比反向旋转又相 互啮合的螺旋型转子转动 做功压缩空气。 工作过程分为吸气过 程、压缩过程、排气过程 三阶段，由于阳螺杆具有 四条螺旋性凸齿，它与阴 螺杆的六条螺旋形凹槽相 啮合，所以，在运行过程 中吸气、压缩和排气三个 阶段是同时连续进行的， 在转子回转一周的时间内 ，有多个基元容积相继排 气。
BZ26-2油气田
22
干燥塔工作原理
BZ26-2油气田
23
干燥塔基本操作
• 吸附式干燥机在本机面 板上应始终设定为启动， 操作可在联控柜液晶屏 实。干燥机只能手动起 停，实际应用始终处于 运行状态。
BZ26-2油气田
24
1SV N.C.
6SV N.O. 3SV N.O.
后冷却器
水分离器与 疏水阀
BZ26-2油气田
3
空气压缩机组用途
用途: 为平台提供公用气和仪表气 • 空压机压缩空气进入公用气罐，再经过过滤干燥进入仪 表气罐。仪表气主要用于给现场气动执行器提供气源， 或者给控制盘进行正压通风；公用气的下一级的主要用 户是仪表气罐，其次是软管站，软管站给用户提供临时 用气。 • 他们的区别主要是仪表气要求更高，需要含水更少；公 用气必须首先要保证给仪表气罐提供充足的气量，在满 足仪表气罐之后，在有能力情况下才提供给软管站气量， 给额外的用户使用气源。
压缩空气过滤.
◎压缩空气过滤将已充注了工作压力的设备或零配件整体浸入温水中, 待水面平静后仔细观察, 若有气泡逸出说明有漏点。
这种方法适用于单体零件或小型制冷设备的检漏,简单实用。
一、工况条件与技术指标Working condition and technical data℃进气温度(Inlet temperature: ≤80进气压力(Inlet pressure: 0.4~1.0MPa为什么要用精密过滤器?众所周知,在任何工况下,未经处理过的空气含有很多杂质,如:水、锈、颗粒尘埃及油。
如果不除去这些杂质, 它们将导致额外的生产损耗、产品质量问题及高维护成本。
压缩空气是大规模工业化生产的主要安全能源。
提高压缩空气品质就是降低生产成本。
精密过滤器概述工作原理精密过滤器 (又称作保安过滤器,筒体外壳一般采用不锈钢材质制造,内部采用 PP 熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件,根据不同的过滤介质及设计工艺选择不同的过滤元件,以达到出水水质的要求。
机体也可选用快装式,以方便快捷的更换滤芯及清洗。
该设备广泛应用于制药、化工、食品、饮料、水处理、酿造、石油、印染、环保等行业,是各类液体过滤、澄清、提纯处理的理想设备。
结构特点精密过滤器具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多特点。
各种涂装设备顶棉过滤及框架式、袋式过滤器,适用于精细化工,油品,食品医药,水处理等场合。
精密过滤器应用用于各种悬浮液的固液分离,适用范围广,适用于医药。
食品。
化工。
环保。
水处理等工业领域、各种涂装设备顶棉过滤及框架式、袋式过滤器,适用于精细化工, 油品,食品医药,水处理等场合。
[1]精密过滤器特点1、高效能去除水、油雾、固体颗粒, 100%去除0.01μｍ及以上颗粒、油雾浓度控制在 0.01ppm/wt; 2、结构合理,体积小、重量轻; 3、带有防护罩塑胶外壳和铝合金外壳可选择。
NMPAIED 2019年5月13日-16日 压缩空气
基本概念和术语（10）
• 空气的焓值?怎样计算? 空气的焓值是指空气所含有的总热量，通常以干 空气的单位质量为基准。焓用符号i表单位是kJ／ kg干空气。湿空气焓值等lkg干空气的焓值与dkg 水蒸气焓值之和。
湿空气焓计算公式为： ． i=1.01t+(2500+1．84t)d或i=(1．0l+1.84d)t+2500d (kJ／kg干空气)
基本概念和术语（9）
• 潜热 在物体吸收或放出热量过程中，其相态发生了变 化(如气体变成液体……)，但温度不发生变化，这 种吸收或放出的热量叫“潜热”。“潜热”不能用温 度计测量出来，人体也无法感受到，但可通过实 验计算出来。
饱和空气在吸收一定冷置(即放出热量)后，一部 分水蒸气会相变成液态水，而此时饱和空气温度 并不下降，这部分放出的热量就是“潜热”。

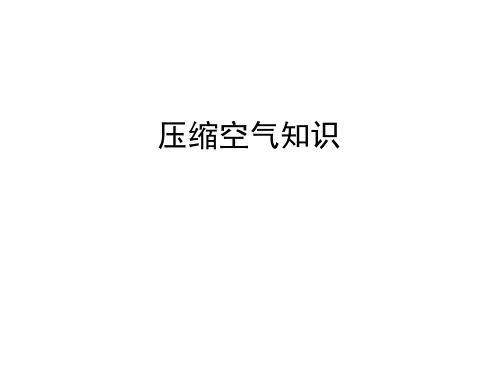

压缩空气知识
基本概念和术语（1）
• 湿空气 地球周围的大气，我们习惯上称它作空气。自然 界中的空气是由多种气体(Oz、 N：、C02"…等)混 合而成的，水蒸气是其中的一种。含有一定量水 蒸气的空气叫湿空气，不含水蒸气的空气叫干空 气。冷干机的工作对象就是湿空气。
• 饱和空气 在一定的温度和压力下，湿空气中水蒸气的含量 (即水蒸气密度)是有一定限度的；在某一温度下 所含水蒸气的量达到最大可能含量时，这时的湿 空气叫饱和空气。水蒸气未达最大可能含量时的 湿气就叫未饱和空气。
• 绝对压力 直接作用于容器或物体表面的压力，称为“绝 对压力”，绝对压力值以绝对真空作为起点， 符号为PABS;
• 表压力 用压力表、真空表、u形管等仪器测出来的压 力叫“表压力”(又叫 相对压力，)“表压力”以大 气压为起点，符号为Pg。
基本概念和术语（4）
压缩空气油水分离器原理
压缩空气油水分离器原理
压缩空气油水分离器的工作原理主要是利用流体的动力学理论和物理的撞击、拦截、吸附等原理，将压缩空气中携带的油和水等杂质从气体中分离出来，以达到净化压缩空气的目的。
当压缩空气进入油水分离器后，由于流道截面突然扩大，气流速度减小，压力下降，加上重力、惯性力、碰撞、摩擦力和分子引力作用，使气体中的粗大油滴在器壁上凝结，并依靠自身重力沿壁面落入容器底部，细小油滴则在气体中互相碰撞凝结，后随气流一起被阻挡在分离器挡板空间，形成油雾。
油雾在挡板内进一步凝聚成较大油滴，靠自身重力落入分离器底部。
此外，压缩空气油水分离器内部一般采用不锈钢丝网聚结填料，当气体通过时，其中的油雾滴和微粒会粘附在不锈钢丝网上，被截留下来。
同时，由于采用旋风与不锈钢丝网捕雾的有机结合，利用直接拦截、惯性碰撞、布朗扩散及凝聚等机理，能有效地去除压缩空气中的尘、水、油雾等杂质，且除水量、除油量大，适应工况范围广。
以上内容仅供参考，如需了解压缩空气油水分离器的更多信息，建议咨询厂家或专业技术人员。
压缩空气管道过滤器工作原理
压缩空气管道过滤器工作原理印度和韩国能源消费量亦不容小觑。
酝酿“抱团取暖”的五个国家人口总和达到二十八点五亿，石油消费总量占世【压缩空气管道过滤器工作原理】产品简介：压缩空气精密过滤器是利用物理阻隔技术来分离介质中其他成分的一种设备。
空气过滤器是用来过滤空气中固体微粒、水滴及油雾等气溶胶类杂质，使空气获得清净的主要设备。
【压缩空气管道过滤器工作原理】滤芯简介：精密过滤器滤芯是过滤器的心脏，顾名思义为滤芯。
滤芯一般主要用在油过滤、水过滤、空气过滤等过滤行业。
除去过滤介质中少量杂质，可保护设备的正常工作或者空气的洁净，当流体经过过滤器中具有一定精度的滤芯后，其杂质被阻挡，而清洁的流物通过滤芯流出。
过滤器滤芯能够净化受到污染的介质，达到我们生产、生活所需要的洁净状态，具有一定的洁净度。
过滤器滤芯使用范围非常广泛，大到工业生产如钢铁冶炼、电力生产、海洋净化等等，小到生活饮用水处理、生活垃圾在利用、汽车燃用过滤、自行车润滑油过滤等等，所以说，我们生活当中洁净技术都在使用过滤器、滤芯。
过滤器滤芯根据使用介质分为：空气过滤器滤芯、水过滤器滤芯、油过滤器滤芯。
【压缩空气管道过滤器工作原理】性能及应用范围：型 号性 能应 用 范 围C 级（Q 级）完全过滤3μ或更大的固态离子后部冷却器的分离器，冷冻式干燥机的分离器，主管路的前置过滤器离心式油水分离器上游气体水份负载允许达25000PPM去除99%水份，40%油雾T 级（P 级）完全过滤1μ或更大的固态离子气动工具，气动马达主管路过滤器上游气体水份负载允许达2000PPM 保护自动控制系统去除100%水份，70%油雾空气系统的主管路过滤器A 级（S 级）微玻璃纤维经特殊设计的密度、直径及表面处理，可过滤0.01μ的固态粒子。
有油空压机配置FC 、FT 、FA 级过滤器代替无油空压机且更加便宜，维修方便微油雾过滤器外部海绵层吸收并排出油雾代替氮气，用于喷漆、电子等行业去除99.999+%油雾H 级（C 级）精密的活性碳过滤95%油雾及碳氢化合物残留的0.01PPM 油气不含任何臭味食品及药物制造业的输送、搅拌、酿造、发酵用气除油除臭活性碳呼吸及潜水保护作业用气过滤器去除工作环境的臭味【压缩空气管道过滤器工作原理】产品图片：【压缩空气管道过滤器工作原理】参考价格表：流量接口精度等级对应价格HC （3μ）HT（1μ）HA（0.01μ）HX（0.01μ）HH （活性碳）5ppm1ppm0.01ppm0.001ppm0.003ppm1.0 G1/2"/G3/4"268 252 254 268 2681.7 G3/4"/G1"304 286 300 295 2952.9 G1"561 496 532 554 554 4.9 G 1 1/2"674 607 638 661 661 7.2 G 1 1/2"695 634 666 688 688 11.0 G2"992 895 930 959 959 14.0 2-1/2"1098 1080 1098 1143 1143 18.0 2-1/2"1224 1206 1224 1278 1278 18.0 DN802340 2160 2340 2520 2520 22.0 DN802520 2340 2520 2700 2700 25.8 DN803168 3168 3168 3168 3168 30.0 DN803440 3440 3440 3440 3440 40.0 DN803520 3520 3520 3520 3520【压缩空气管道过滤器工作原理】产品安装：图所示在一个完整的压缩空气净化系统中，各级过滤器的安装次序。
净水器压力桶原理
净水器压力桶原理
净水器的压力桶是一种重要的组件，它在净化过程中起着关键的作用。
压力桶通过利用压缩空气的原理，来提高净水器的工作效率和净化水的流量。
压力桶的工作原理是基于压缩空气的力学特性。
当水被输入到净水器中时，首先进入压力桶内部。
压力桶通常是一个密闭的容器，内部有一定的空气压力。
当水进入压力桶后，水与空气之间的压力开始逐渐平衡。
当水继续输入压力桶中时，水的压力逐渐增加，从而使得压缩空气良压缩。
随着水压继续增加，压力桶内部的空气被压缩到一定程度，达到一个相对稳定的状态。
在此状态下，压缩空气的压力能够抵抗水压力的增加，从而保持系统的稳定。
一旦达到稳定状态，当有人使用净水器时，打开水龙头，水通过压力桶的输出管道排出。
由于压力桶内部压缩的空气具有较高的压力，它能够推动水流快速通过净水器的滤芯或其他净化介质，在短时间内产生大量的净化水。
压力桶减少了净水器对外部水压的依赖性，提供了一个稳定的水压，从而保证了净化水的流量和质量。
同时，压缩空气的存在也减少了净水器的能耗，提高了净水器的效率。
综上所述，净水器的压力桶利用压缩空气的原理，通过调整水和空气之间的压力平衡，提高净水器的工作效率和净化水的流
量。
它是净水器中不可或缺的部分，提供了稳定的水压和节能的水处理方案。
空压机后处理设备ppt
该设备广泛应用于各种工业领域，如汽车制造 、机械加工、食品加工等，为生产过程中的用 气提供高质量的压缩空气。
设备特点与优势
高效率
可靠性
空压机后处理设备具有高效率的特点，能够 快速地对压缩空气进行净化、冷却、干燥等 处理，提高设备的整体效率。
该设备采用高品质的材料和先进的生产工艺 ，具有高可靠性和长寿命的特点，能够保证 长期稳定运行。
02
某汽车制造厂
该厂使用空压机后处理设备为生产线提供稳定的气源，确保了生产过
程中的各种加工和装配工序能够顺利进行。
03
某航空发动机制造企业
该企业利用空压机后处理设备对航空发动机进行测试和调试，提高了
发动机的可靠性和性能。
案例分析
设备性能不足
当空压机后处理设备的性能不足以满足生产需求时，会导致生产线停滞或产 品质量下降。解决方案是选用高性能的空压机后处理设备或对现有设备进行 升级改造。
THANK YOU.
环保和可持续性
为了满足日益严格的环保要求，空压机后处理设备正朝着更加环保和可持续的方向发展。 例如，采用清洁能源、减少设备运行过程中的噪音和振动、降低废弃物排放等措施，以减 少对环境的影响。
产品创新与升级功能进行升级，提高设备的性能和适应性
。例如，增加过滤器种类、提高过滤精度、增加干燥剂容量等措施，
选型
根据实际需求选择合适的空压机后处理设备型号和规格，需 要考虑设备的处理能力、压力范围、气量大小、使用环境等 因素。
02
设备组成与工作原理
主要组成部件
空压机
用于压缩空气，为后续处理设备提供气源 。
过滤器
过滤压缩空气中的油、颗粒等杂质。
冷干机
通过冷冻降温的方法去除压缩空气中的水 分。
压缩空气干燥方法及吸附式干燥机原理
压缩空气干燥方法及吸附式干燥机原理-CAL-FENGHAI.-(YICAI)-Company One1压缩空气干燥方法通常大气中总会含有一定量的气态水，水的含量与季节、地理位置以及气候条件有关。
当外界空气进入空压机并被压缩时，这些气态水将凝结为液态水。
压缩空气中的水分对气力除灰系统的运行会产生以下影响：1)使压缩空气管路、阀件等产生锈蚀；2)使被输送的粉煤灰粘结，增加输送阻力，降低流速，甚至堵塞管道；3)对于气动操作和控制系统，压缩空气中的水分会由于高速气流降压而发生冰堵，使气流中断；4)在布袋除尘器上，反吹空气的潮湿会使细灰粘结在过滤布袋上，使布袋过滤器的阻力增加，滤气能力下降，输灰管的背压增高，严重时会造成布袋破损、脱落，甚至压扁布袋龙骨，除去压缩空气中的水分是确保气力除灰系统稳定运行的重要环节。
压缩空气的干燥方法有以下几种：(一)冷冻法利用类似空调机的原理，通过制冷系统使压缩空气中的水蒸气冷凝成液态水，并使之通过自动排水器排出，达到除水的目的。
这种利用冷冻法净化压缩机空气的设备称为冷冻式压缩空气干燥机(以下简称冷干机)。
冷干机设计的最低压力露点为1．7℃(o．7MPa 时)。
设定此温度既考虑了避免温降的惰性可能使压力露点达到冰点而引起冰堵，又使冷干机具有最大的干燥能力(压力露点尽可能低)。
此压力露点相当于大气露点23℃，即每1M3 饱和空气仅含有o．836g 的水分．已能满足大部分压缩空气用户的要求。
冷干机在除水的同时，还可使一部分油雾凝结，并使一部分尘粒和水汽与油雾凝并后一同排出，其除油效率约70％，除尘效率约75％。
(二)吸附法吸附法系用硅胶、活性氧化铝或分子筛等干燥剂能够吸附水分的特点，达到除去压缩空气中水分的目的。
基于吸附法原理的压缩空气干燥装置有：1．有热再生式压缩空气干燥机通常采用两个吸附剂储罐，工作时一个储罐对压缩空气进行干燥，另一个对罐内的吸附剂进行加热脱水再生。
经有热再生式压缩空气于燥机处理后的压缩空气，其大气露点约-40℃：。
压缩空气干燥方法及吸附式干燥机原理
压缩空⽓⼲燥⽅法及吸附式⼲燥机原理压缩空⽓⼲燥⽅法通常⼤⽓中总会含有⼀定量的⽓态⽔，⽔的含量与季节、地理位置以及⽓候条件有关。
当外界空⽓进⼊空压机并被压缩时，这些⽓态⽔将凝结为液态⽔。
压缩空⽓中的⽔分对⽓⼒除灰系统的运⾏会产⽣以下影响：1)使压缩空⽓管路、阀件等产⽣锈蚀；2)使被输送的粉煤灰粘结，增加输送阻⼒，降低流速，甚⾄堵塞管道；3)对于⽓动操作和控制系统，压缩空⽓中的⽔分会由于⾼速⽓流降压⽽发⽣冰堵，使⽓流中断；4)在布袋除尘器上，反吹空⽓的潮湿会使细灰粘结在过滤布袋上，使布袋过滤器的阻⼒增加，滤⽓能⼒下降，输灰管的背压增⾼，严重时会造成布袋破损、脱落，甚⾄压扁布袋龙⾻，除去压缩空⽓中的⽔分是确保⽓⼒除灰系统稳定运⾏的重要环节。
压缩空⽓的⼲燥⽅法有以下⼏种：(⼀)冷冻法利⽤类似空调机的原理，通过制冷系统使压缩空⽓中的⽔蒸⽓冷凝成液态⽔，并使之通过⾃动排⽔器排出，达到除⽔的⽬的。
这种利⽤冷冻法净化压缩机空⽓的设备称为冷冻式压缩空⽓⼲燥机(以下简称冷⼲机)。
冷⼲机设计的最低压⼒露点为1．7℃(o．7MPa 时)。
设定此温度既考虑了避免温降的惰性可能使压⼒露点达到冰点⽽引起冰堵，⼜使冷⼲机具有最⼤的⼲燥能⼒(压⼒露点尽可能低)。
此压⼒露点相当于⼤⽓露点23℃，即每1M3 饱和空⽓仅含有o．836g 的⽔分．已能满⾜⼤部分压缩空⽓⽤户的要求。
冷⼲机在除⽔的同时，还可使⼀部分油雾凝结，并使⼀部分尘粒和⽔汽与油雾凝并后⼀同排出，其除油效率约70％，除尘效率约75％。
(⼆)吸附法吸附法系⽤硅胶、活性氧化铝或分⼦筛等⼲燥剂能够吸附⽔分的特点，达到除去压缩空⽓中⽔分的⽬的。
基于吸附法原理的压缩空⽓⼲燥装置有：1．有热再⽣式压缩空⽓⼲燥机通常采⽤两个吸附剂储罐，⼯作时⼀个储罐对压缩空⽓进⾏⼲燥，另⼀个对罐内的吸附剂进⾏加热脱⽔再⽣。
经有热再⽣式压缩空⽓于燥机处理后的压缩空⽓，其⼤⽓露点约-40℃：。
加热⽅式有电加热或蒸汽加热，加热温度⼀般为200-300℃。
压缩空气有哪些方式
所有大气中都含有水蒸气，但是当空气被压缩时，水的相对湿度增加到100％。
为避免管道和连接的下游设备中的水沉淀引起的问题，必须干燥压缩空气。
一般来说，压缩空气常用的净化干燥方法按原理分为：吸附法、冷冻法、增压法等。
在冶金、机械、医药、食品、、电子、航空、电力等行业，对压缩空气质量提出了不同的要求，以满足各种不同用途的需求。
增压法空气被压缩到比预期工作压力更高的压力，这意味着在压缩过程中更多的水被冷凝出系统。
当空气在压缩机后冷却器中冷却时，额外的水被分离出来。
然后使空气膨胀至工作压力，并获得较低的压力露点。
该方法由于其高能耗而仅适用于非常小的空气流速。
所以空气压缩机也有一定的干燥功能。
冷冻法利用制冷设备将压缩空气冷却到一定的露点温度，使其达到过饱和，析出冷却水，达到干燥的目的。
最常见的设备就是冷冻式干燥机。
吸附干燥法吸附式干燥机的工作原理很简单 - 潮湿的空气流过干燥剂干燥。
一旦干燥剂材料被水吸收，它就会再生以恢复其干燥能力。
吸附干燥器通常用两个干燥容器构建，第一个容器干燥进入的压缩空气，而第二个容器负责再生，这样就可以交替工作实现连续供气，吸附干燥法干燥效果更好，露点更低，适合用气标准要求比较高的场合。
吸附式干燥机有：余热再生干燥机，有热再生干燥机，无热再生干燥机等。
上饶市捷豹机械设备有限公司是台湾捷豹空压机设在江西省赣东北地区的销售中心，也是台湾捷豹牌空压机技术咨询中心和维修服务中心。
1989年进入中国大陆资，“JAGUAR”捷豹牌空压机是早进入大陆的台湾品牌。
经过不断努力、创新，凭着素质良好的员工队伍、的检测设备和科学的管理体系、强大的研发能力。
公司已经获得ISO9001：2000质量体系认证，拥有了7万平方的厂房，在国内建立了300多个密集的销售网点网络，并远销到海外30多个地区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压缩空气净化原理及设备
压缩空气净化原理是通过将进入设备的空气进行压缩，然后通过一系列过滤器和处理器去除其中的固体颗粒、液体水分、油脂和其他污染物，最终产生干净、纯净的压缩空气。
常见的压缩空气净化设备包括过滤器、干燥器和油水分离器。
过滤器通常包括粗过滤器和细过滤器。
粗过滤器用于去除大颗粒的固体杂质和颗粒，例如灰尘和颗粒物。
细过滤器用于进一步去除较小的颗粒和悬浮物。
干燥器用于去除空气中的水分。
常见的干燥器包括冷冻干燥器和吸附干燥器。
冷冻干燥器通过降低空气温度来使水分凝结成为液体水分，然后通过分离器去除水分。
吸附干燥器通过将空气通入吸附剂中，使水分被吸附并从空气中去除，然后通过再生过程使吸附剂重新释放吸附的水分。
油水分离器用于去除压缩空气中的油脂和其他液体污染物。
它通过将空气通过过滤材料或离心力将油脂和液体分离出来，然后通过排放系统将其去除。
压缩空气净化设备的选择和使用可以根据具体的应用需求和要求来确定。
不同的设备组合可以实现不同级别的空气净化效果，以满足不同的应用要求。
