压缩空气管道规范

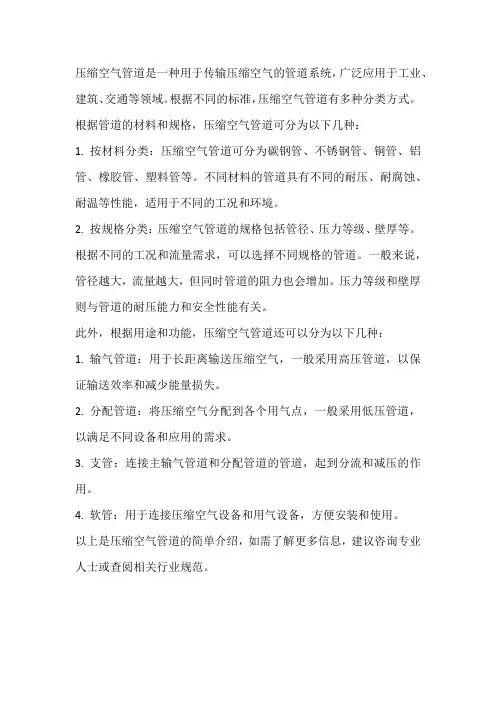

压缩空气管道的定义和划分标准
压缩空气管道是一种用于传输压缩空气的管道系统，广泛应用于工业、建筑、交通等领域。
根据不同的标准，压缩空气管道有多种分类方式。
根据管道的材料和规格，压缩空气管道可分为以下几种：
1. 按材料分类：压缩空气管道可分为碳钢管、不锈钢管、铜管、铝管、橡胶管、塑料管等。
不同材料的管道具有不同的耐压、耐腐蚀、耐温等性能，适用于不同的工况和环境。
2. 按规格分类：压缩空气管道的规格包括管径、压力等级、壁厚等。
根据不同的工况和流量需求，可以选择不同规格的管道。
一般来说，管径越大，流量越大，但同时管道的阻力也会增加。
压力等级和壁厚则与管道的耐压能力和安全性能有关。
此外，根据用途和功能，压缩空气管道还可以分为以下几种：
1. 输气管道：用于长距离输送压缩空气，一般采用高压管道，以保证输送效率和减少能量损失。
2. 分配管道：将压缩空气分配到各个用气点，一般采用低压管道，以满足不同设备和应用的需求。
3. 支管：连接主输气管道和分配管道的管道，起到分流和减压的作用。
4. 软管：用于连接压缩空气设备和用气设备，方便安装和使用。
以上是压缩空气管道的简单介绍，如需了解更多信息，建议咨询专业人士或查阅相关行业规范。

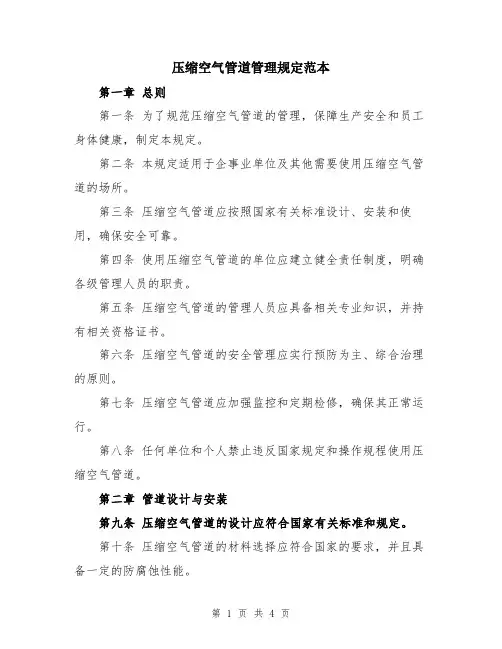

压缩空气管道管理规定范本
压缩空气管道管理规定范本第一章总则第一条为了规范压缩空气管道的管理，保障生产安全和员工身体健康，制定本规定。
第二条本规定适用于企事业单位及其他需要使用压缩空气管道的场所。
第三条压缩空气管道应按照国家有关标准设计、安装和使用，确保安全可靠。
第四条使用压缩空气管道的单位应建立健全责任制度，明确各级管理人员的职责。
第五条压缩空气管道的管理人员应具备相关专业知识，并持有相关资格证书。
第六条压缩空气管道的安全管理应实行预防为主、综合治理的原则。
第七条压缩空气管道应加强监控和定期检修，确保其正常运行。
第八条任何单位和个人禁止违反国家规定和操作规程使用压缩空气管道。
第二章管道设计与安装第九条压缩空气管道的设计应符合国家有关标准和规定。
第十条压缩空气管道的材料选择应符合国家的要求，并且具备一定的防腐蚀性能。
第十一条压缩空气管道的安装人员应经过专业培训，具备相关的操作经验。
第十二条压缩空气管道的安装应符合国家有关规定和安全要求，确保安全可靠。
第十三条压缩空气管道的安装位置应远离明火、高温、易燃易爆物品等危险源。
第十四条压缩空气管道的支撑固定应牢固可靠，保证不产生振动和变形。
第十五条压缩空气管道的安装应注意导热导电问题，并采取相应的绝缘措施。
第十六条压缩空气管道的防爆门、切断阀等设备应设置并定期检查。
第三章管道使用与维护第十七条使用压缩空气管道前应检查管道和设备运行状态，确保安全。
第十八条使用压缩空气管道的场所应设有专人负责管理和日常检修工作。
第十九条每次使用压缩空气管道前应检查压力、温度、流量等关键参数。
第二十条压缩空气管道应定期检查和维护，及时清除堵塞和修复漏损。
第二十一条使用压缩空气管道的单位应制定紧急应急预案，确保安全。
第二十二条压缩空气管道的维护人员应接受规定的培训，了解相关操作流程。
第二十三条压缩空气管道的维护应注意工作机具的安全使用和保养。
第二十四条压缩空气管道的维护人员应定期对管道进行检查和测压。
第四章安全教育与培训第二十五条使用压缩空气管道的单位应定期组织安全教育和培训。

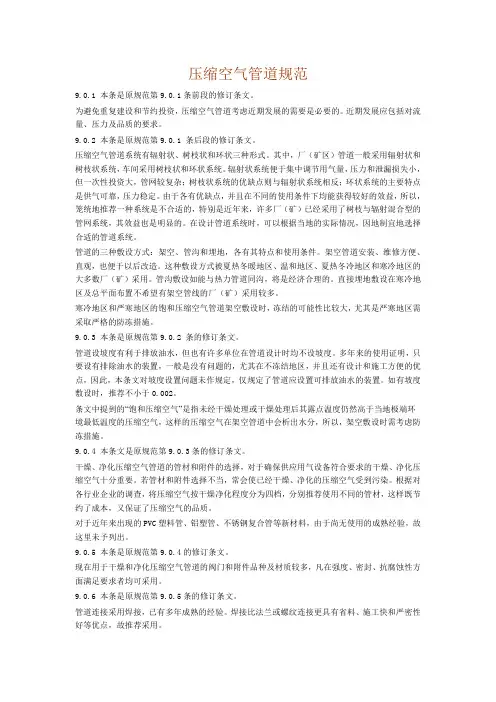

压缩空气管道规范
压缩空气管道规范9.0.1 本条是原规范第9.0.1条前段的修订条文。
为避免重复建设和节约投资，压缩空气管道考虑近期发展的需要是必要的。
近期发展应包括对流量、压力及品质的要求。
9.0.2 本条是原规范第9.0.1 条后段的修订条文。
压缩空气管道系统有辐射状、树枝状和环状三种形式。
其中，厂（矿区）管道一般采用辐射状和树枝状系统，车间采用树枝状和环状系统。
辐射状系统便于集中调节用气量，压力和泄漏损失小，但一次性投资大，管网较复杂；树枝状系统的优缺点则与辐射状系统相反；环状系统的主要特点是供气可靠，压力稳定。
由于各有优缺点，并且在不同的使用条件下均能获得较好的效益，所以，笼统地推荐一种系统是不合适的，特别是近年来，许多厂（矿）已经采用了树枝与辐射混合型的管网系统，其效益也是明显的。
在设计管道系统时，可以根据当地的实际情况，因地制宜地选择合适的管道系统。
管道的三种敷设方式：架空、管沟和埋地，各有其特点和使用条件。
架空管道安装、维修方便、直观，也便于以后改造。
这种敷设方式被夏热冬暖地区、温和地区、夏热冬冷地区和寒冷地区的大多数厂（矿）采用。
管沟敷设如能与热力管道同沟，将是经济合理的。
直接埋地敷设在寒冷地区及总平面布置不希望有架空管线的厂（矿）采用较多。
寒冷地区和严寒地区的饱和压缩空气管道架空敷设时，冻结的可能性比较大，尤其是严寒地区需采取严格的防冻措施。
9.0.3 本条是原规范第9.0.2 条的修订条文。
管道设坡度有利于排放油水，但也有许多单位在管道设计时均不设坡度。
多年来的使用证明，只要设有排除油水的装置，一般是没有问题的，尤其在不冻结地区，并且还有设计和施工方便的优点，因此，本条文对坡度设置问题未作规定，仅规定了管道应设置可排放油水的装置。
如有坡度敷设时，推荐不小于0.002。
条文中提到的“饱和压缩空气”是指未经干燥处理或干燥处理后其露点温度仍然高于当地极端环境最低温度的压缩空气，这样的压缩空气在架空管道中会析出水分，所以，架空敷设时需考虑防冻措施。
压缩空气管道布置的要求
压缩空气管道布置的要求一、管道走向设计方案：1.管道走向应简洁、直接、合理，避免过度弯曲和多次连接，以减少压缩空气流动中的压力损失。
同时，应避免管道与设备或结构物的冲突，确保管道的通畅。
2.管道走向要尽量短，减少管道长度，降低压缩空气流动中的能量损失，提高压缩空气供给的效率。
3.管道走向应避免穿越有易燃、易爆等危险场所，防止因管道泄漏引发事故。
4.管道走向应尽量避免与其他管道交叉布置，避免互相干扰和交叉的排气口。
5.管道走向应考虑管道维修和保养的便利性，留有足够的操作和检修空间。
二、管道直径设计：1.根据压缩空气的使用压力、流量和管道长度等参数，合理选择管道的直径。
通常情况下，管道直径越大，管道压降越小，供气能力越强。
2.管道直径设计应考虑未来可能的扩容需求，避免后期改造的不便。
三、管道材质选择：1.常用的压缩空气管道材质有铁、不锈钢、镀锌钢和塑料等。
根据使用环境和气体性质，选择合适的材质。
例如，在湿润环境中，不锈钢和镀锌钢具有较好的耐腐蚀性能。
2.对于高压管道，应选择耐压性能好的材质来确保安全。
四、管道支架和固定：1.管道应采用稳固的支架和固定装置进行固定，防止管道移位和振动。
2.支架的间距应根据管道直径、材质和使用压力等参数来设计，保证管道的稳定性和可靠性。
五、排气口和阀门布置：1.在管道的最低点和高点设置排气口，以便于管道内积聚的水分和空气排出。
2.根据需要，在管道上设置调节阀、切断阀、排水阀等，以方便管道控制和维护。
六、管道标识：1.对每段管道进行标识，明确管道用途和流向，便于操作和维护人员的辨认。
2.标识应使用耐久、易识别的标识材料，确保其持久性和清晰度。
七、管道安全：1.在设计和安装过程中，应重点考虑管道安全，防止管道泄漏、爆裂等事故的发生。
2.在管道中设置适当的安全阀和压力表，及时监测和调整压缩空气的压力。
3.定期对压缩空气管道进行检查、维护和清洗，确保管道的安全运行。
以上是压缩空气管道布置的一些要求。
压缩空气管道报检标准
压缩空气管道报检标准一、管道材料质量1.管道材料应符合设计要求，具备相应的质量合格证明文件和检验报告。
2.管材表面应无裂纹、变形、压扁等质量问题，管材的尺寸偏差应在允许范围内。
二、管道连接质量1.管道连接应牢固、密封，不得有渗漏现象。
2.焊缝应平整，无缺陷，符合焊接规范要求。
3.对于螺纹连接处，应确保螺纹完好、紧固适度，不得有松动现象。
三、管道外观质量1.管道表面应光滑、洁净，无油污、灰尘等杂质。
2.管道安装位置应正确，横平竖直，固定支架安装牢固，无摇晃现象。
3.管道弯曲处应圆滑，无明显扭曲现象。
四、管道支架安装质量1.支架安装应平整、牢固，无晃动现象。
2.支架的滑动支架应灵活，定位准确，防止管道弯曲和变形。
3.支架的固定螺栓应紧固适度，防止松动。
五、管道防震措施1.压缩空气管道应有防震措施，以减少振动和噪音。
2.防震措施应符合设计要求，安装牢固，不得有脱落现象。
六、管道坡度及走向1.压缩空气管道的坡度及走向应符合设计要求，保证管道内无积水、无杂物沉积。
2.管道的坡度方向应与气流方向一致，以利于气体排放。
七、管道系统压力试验1.管道系统安装完毕后，应进行压力试验，检验管道的强度和密封性能。
2.压力试验的压力值和持续时间应符合设计要求或相关规范规定。
3.压力试验前应对管道进行清洁，保证试验结果的准确性。
4.压力试验过程中应观察管道连接处、支架等部位的情况，确保无渗漏现象。
5.压力试验合格后，应对管道进行减压降温操作，并检查管道是否有异常变化。
八、管道清洁度检查1.压缩空气管道在投入使用前，应对其清洁度进行检查。
2.清洁度检查可采用目视或使用清洁度检测仪器进行。
压缩空气超级管道施工要求
压缩空气超级管道的施工要求主要包括以下几个方面：
1. 管道材料：应选择高强度、耐腐蚀、抗磨损的管材，如不锈钢、合金钢、铜管等。
同时，管道的连接方式应保证密封性好、不易泄露。
2. 管道安装：在安装压缩空气超级管道时，应确保管道的走向合理、顺畅，避免出现过多的弯头和分支。
管道的固定应牢固，防止振动和移位。
另外，为了便于维护和清洁，管道应设置必要的支撑和吊架。
3. 管道清洁：在安装前应对管道进行彻底清洗，清除管内杂质，以确保压缩空气的质量。
在安装过程中，应避免将杂物带入管道内。
4. 管道压力测试：在安装完成后，应对管道进行压力测试，检查管道的密封性能。
测试压力不应超过管道的设计压力，测试时间也不应过短。
5. 压缩空气质量：为了确保超级管道的性能和寿命，应保证进入管道的压缩空气质量符合要求。
对于水分、油雾、尘埃等杂质，应设置相应的过滤器进行去除。
6. 管道维护：在长期使用过程中，应对管道进行定期检查和维护，及时发现并解决潜在问题。
对于易损件，应及时更换以保证管道的正常运行。
7. 安全措施：在施工过程中，应采取必要的安全措施，如穿戴防护服、使用安全带等。
同时，对于可能存在的危险源应进行标识和隔离，确保施工安全。
总之，压缩空气超级管道的施工要求较高，需要专业的技术和严格的管理。
在施工过程中，应遵循相关标准和规范，确保施工质量符合要求。
压缩空气管道技术标准及要求
压缩空气管道技术标准及要求压缩空气管道技术标准及要求。
一、引言。
压缩空气管道是工业生产中常用的管道设施，其质量和安全性直接关系到生产效率和人员安全。
因此，对压缩空气管道的技术标准和要求需要严格规范，以确保其正常运行和安全使用。
二、管道材料。
1. 管道材料应选用符合国家标准的优质钢材，具有良好的耐压性和耐腐蚀性，能够承受压缩空气的高压力和高温度。
2. 管道焊接应符合相关标准要求，焊缝应牢固、密封，不得有裂纹和气孔。
三、管道设计。
1. 管道设计应符合国家相关标准，考虑到压缩空气的流量、压力和温度等因素，合理确定管道尺寸和布局。
2. 管道应设置排水装置，及时排除管道内部的凝结水和油污，防止对设备和工艺造成影响。
四、管道安装。
1. 管道安装应由具有相关资质的施工单位进行，严格按照设计要求进行施工，保证管道的平整、密封和稳固。
2. 安装过程中应注意管道的防腐蚀处理，确保管道的使用寿命和安全性。
五、管道检测。
1. 管道安装完成后，应进行压力测试，确保管道的密封性和耐压性符合要求。
2. 定期对管道进行检测和维护，发现问题及时处理，确保管道的正常运行和安全使用。
六、管道使用。
1. 使用过程中应定期清理管道内部的沉积物和污垢，保持管道的畅通和清洁。
2. 管道使用过程中如发现异常，应及时停止使用并进行检修，以免造成意外事故。
七、总结。
压缩空气管道作为工业生产中重要的设施，其技术标准和要求对于生产效率和人员安全至关重要。
只有严格按照相关标准进行设计、安装、检测和使用，才能确保管道的正常运行和安全使用。
希望各相关单位和人员能够重视压缩空气管道的技术标准和要求，共同维护生产安全和人员健康。
压缩空气管道设计规范 (2)
压缩空气管道设计规范1. 引言压缩空气管道是工业生产中常用的供气系统之一。
合理的管道设计可以确保系统的安全性、可靠性和高效性。
本文档旨在介绍压缩空气管道设计的规范要求，以帮助工程师和设计师在设计过程中遵循正确的流程和标准。
2. 设计原则在进行压缩空气管道设计时，应遵循以下原则：1.安全性：设计应考虑到系统运行时的安全性，包括管道的强度、防爆性能等要求。
2.可靠性：设计应保证管道及其连接件的可靠性，减少泄漏和故障的可能性。
3.高效性：设计应尽量减少能量损失，提高系统的能效。
4.经济性：设计应尽量节约材料和成本，实现经济效益。
3. 管道材料选择选择适当的管道材料是管道设计的关键步骤之一。
常见的管道材料包括铁、钢、不锈钢、塑料和复合材料等。
在选择管道材料时，应考虑以下因素：1.压力要求：根据系统的工作压力选择适当的材料，以确保管道的强度和安全性。
2.腐蚀性：考虑介质对管道材料的腐蚀性，选择耐腐蚀的材料。
3.温度要求：根据介质的温度选择能耐高温或低温的材料。
4.经济性：在满足技术要求的前提下，尽量选择经济成本较低的材料。
4. 管道布局设计管道布局设计应考虑以下几个方面：1.管道路径：尽量减少管道的长度和弯头数量，以降低阻力和压力损失。
2.支架和支撑：根据管道的重量和长度，合理设置支架和支撑点，以保证管道的稳定性和安全性。
3.排水设计：根据系统的实际情况，合理设置排水装置，以排除管道中的水分和杂质。
4.管道连接：选择适当的连接方式，如螺纹连接、焊接连接或卡箍连接，以确保连接的可靠性。
5. 安全阀和排污装置为了保证系统的安全运行，应在管道系统中设置安全阀和排污装置。
1.安全阀：根据系统的工作压力和流量，选择适当的安全阀，用于释放过高压力，防止系统爆炸。
2.排污装置：设置合适的排水装置，用于排除管道中的水分和杂质，避免对系统的影响。
6. 管道维护和检测为了保证系统的运行效率和安全性，需要进行定期的维护和检测工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压缩空气管道规范
为避免重复建设和节约投资，压缩空气管道考虑近期发展的需要是必要的。
近期发展应包括对流量、压力及品质的要求。
9.0.2 本条是原规范第9.0.1 条后段的修订条文。
压缩空气管道系统有辐射状、树枝状和环状三种形式。
其中，厂（矿区）管道一般采用辐射状和树枝状系统，车间采用树枝状和环状系统。
辐射状系统便于集中调节用气量，压力和泄漏损失小，但一次性投资大，管网较复杂；树枝状系统的优缺点则与辐射状系统相反；环状系统的主要特点是供气可靠，压力稳定。
由于各有优缺点，并且在不同的使用条件下均能获得较好的效益，所以，笼统地推荐一种系统是不合适的，特别是近年来，许多厂（矿）已经采用了树枝与辐射混合型的管网系统，其效益也是明显的。
在设计管道系统时，可以根据当地的实际情况，因地制宜地选择合适的管道系统。
管道的三种敷设方式：架空、管沟和埋地，各有其特点和使用条件。
架空管道安装、维修方便、直观，也便于以后改造。
这种敷设方式被夏热冬暖地区、温和地区、夏热冬冷地区和寒冷地区的大多数厂（矿）采用。
管沟敷设如能与热力管道同沟，将是经济合理的。
直接埋地敷设在寒冷地区及总平面布置不希望有架空管线的厂（矿）采用较多。
寒冷地区和严寒地区的饱和压缩空气管道架空敷设时，冻结的可能性比较大，尤其是严寒地区需采取严格的防冻措施。
9.0.3 本条是原规范第9.0.2 条的修订条文。
管道设坡度有利于排放油水，但也有许多单位在管道设计时均不设坡度。
多年来的使用证明，只要设有排除油水的装置，一般是没有问题的，尤其在不冻结地区，并且还有设计和施工方便的优点，因此，本条文对坡度设置问题未作规定，仅规定了管道应设置可排放油水的装置。
如有坡度敷设时，推荐不小于0.002。
条文中提到的“饱和压缩空气”是指未经干燥处理或干燥处理后其露点温度仍然高于当地极端环
境最低温度的压缩空气，这样的压缩空气在架空管道中会析出水分，所以，架空敷设时需考虑防冻措施。
干燥、净化压缩空气管道的管材和附件的选择，对于确保供应用气设备符合要求的干燥、净化压缩空气十分重要。
若管材和附件选择不当，常会使已经干燥、净化的压缩空气受到污染。
根据对各行业企业的调查，将压缩空气按干燥净化程度分为四档，分别推荐使用不同的管材，这样既节约了成本，又保证了压缩空气的品质。
对于近年来出现的PVC塑料管、铝塑管、不锈钢复合管等新材料，由于尚无使用的成熟经验，故这里未予列出。
现在用于干燥和净化压缩空气管道的阀门和附件品种及材质较多，凡在强度、密封、抗腐蚀性方面满足要求者均可采用。
管道连接采用焊接，已有多年成熟的经验。
焊接比法兰或螺纹连接更具有省料、施工快和严密性好等优点，故推荐采用。
干燥和净化压缩空气管道的焊接方式与一般压缩空气管道的焊接方式有所不同，这在《洁净厂房设计规范》（GB 50073）中已有明确的规定，因此，本条文要求遵照执行。
9.0.7 本条为新增条文。
为减少干燥和净化压缩空气在输送过程中受到管道、阀门和附件的污染，降低输送气体的干燥度和洁净度，故在安装前必须对管道、阀门、附件进行清洗、脱脂或钝化处理。
系统投入运行前，还需进行彻底吹洗，并进行露点和洁净度的检测。
根据对空气的质量要求，吹洗介质可为所输送的空气或氮气。
压缩空气管道在建筑物入口处装设油水分离器可以减少压缩空气中的油水含量，提高气体品质，对用气设备正常工作有积极作用。
根据现行国家标准《企业能源计量器具配备和管理通则》（GB/T 17167）的有关要求，各用气车间应装设流量计，故本条文作相应的规定。
管道埋深是根据载重车辆驶过时传到管顶上的压力不会损坏管道来确定的，本条文将距离路面不宜小于0.7m改为距路面结构底层净距不应小于0.5m更为科学，这是因路面结构种类较多，厚度相关较大之故。
加防护套管，一是为了减少管道承压，二是便于检修。
