压缩空气管道施工方案
压缩空气管道安装施工方案
压缩空气管道安装施工方案1. 引言压缩空气管道在工业生产中起着至关重要的作用，它将压缩空气从压缩机传递到各个设备和工作站点。
良好的管道安装施工方案可以确保管道系统的可靠运行和高效性能。
本文将介绍一种压缩空气管道安装的施工方案，旨在提供一个参考框架，帮助工程师和施工人员在实践中进行指导。
2. 设计阶段在开始施工前，首先需要进行设计阶段的工作。
这个阶段的目标是确定管道系统的布局和规划，考虑以下方面：•施工环境：评估施工环境的条件，包括温度、湿度、空间以及其他限制因素。
•管道尺寸：根据实际需求和预计的空气流量确定管道的尺寸。
•材料选择：选择适当的管道材料，如镀锌钢管、不锈钢管等，具体选择应基于耐压能力、耐腐蚀性和经济性等因素。
•系统布局：确定管道的走向和布局，包括主干线、支线和配管等，确保管道系统的紧凑性和高效性。
•安全考虑：考虑管道的安全性和健壮性，包括支撑和固定方法、防火措施、防护装置等。
3. 材料准备在施工前需要进行材料准备工作，包括以下内容：•管道材料：根据设计阶段的要求，准备所需的管道材料，确保材料的质量和数量满足施工需求。
•连接件：准备适当的连接件，如弯头、法兰、接头等，确保连接件的质量和规格与管道材料相匹配。
•工具设备：准备必要的工具设备，如切割机、焊接机、扳手等，确保施工过程中能够顺利进行。
4. 施工步骤步骤1：确定管道走向根据设计阶段的要求和实际情况，确定管道的走向和布局。
在布置管道时，应注意管道系统的紧凑性和高效性。
步骤2：安装支撑和固定装置使用支撑和固定装置将管道固定在墙面或支架上，确保管道的稳固性和安全性。
支撑和固定装置的选择应基于管道的材料和重量。
步骤3：切割和连接管道根据实际需要，使用切割机将管道切割成所需的长度，并使用相应的连接件将管道连接起来。
连接过程中应注意连接件的选择和安装方法，确保连接的牢固性和密封性。
步骤4：进行焊接和密封对于需要焊接的管道连接，采用适当的焊接方法进行焊接，确保焊接的质量和强度。
压缩空气管道施工方案
编审批写核准人：日期:人:日期：人：日期:XXXXXXXXXX 项目经理部1、建设指挥部有关建设管理文件、会议记要和设计单位提供的施工图设计文件 .2、根据现场勘察情况和前湾港站内运营规定。
3、《采暖通风与空气调节设计规范》 GB50019—2003。
4、《工业金属管道设计规范》 GB50316—2000。
5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规范》 GB50235 —97。
6、《现场设备、工业管道焊接工程与施工验收规范》 GB50236—97.7、《工业设备及管道绝热施工及验收规范》 GBJ126。
本工程为XXXXX试风设备综合楼室外压缩空气管道设计 .1、本工程位于既有1股与新1股之间,施工里程为GLK1+772至GLK2+766范围内,压缩空气管道采用无缝钢管。
2、压缩空气管道及组成件属于压力管道，类别为GC3级,流体类别为D类,设计压力0。
8MPa，水压试验为1。
2MPa。
3、室外压缩空气管道采用无缝钢管直埋敷设 ,管道连接采用焊接连接，管道阀门为截断塞门,管道外刷防锈漆两道,银粉一道.埋地管道穿越铁路时需设套管保护，管顶距铁路轨面不小于 1。
2m.管道外壁与套管两端部的间隙用浸沥青的麻丝填实，再在外端用沥青阻塞。
气源由空压机室外部储风缸接引 .微控试风设备的试风柜距脱轨器轨边设备20m，埋设管道作加强环氧沥青防腐层，防腐层厚度不小于 6mm.自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源 .1、压缩空气站的组成1)、压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等 .2)、压缩空气站设备(1)空气压缩机在普通的压缩空气站中,最广泛采用的是活塞式空气压缩机。
在大型压缩空气站中，较多采用离心式或者轴流式空气压缩机。
(2)空气过滤器(3)后冷却器(4)贮气罐活塞式压缩机都配备有贮气罐，目的是减弱压缩机排气的周期性脉动 ,稳定管网压力，同时可进一步分离空气中的油和水分。
厂房压缩空气管道安装工程施工方案
厂房压缩空气管道安装工程施工方案一、工程概述本工程为一座厂房的压缩空气管道安装工程，主要包括压缩空气管道的设计、材料选型、施工和验收等工作。
二、工程目标1.确保压缩空气管道的安全可靠运行，满足生产需要；2.保证管道施工质量达到相关国家标准和要求；3.控制施工进度，确保按时完工。
三、施工方案1.压缩空气管道的设计（1）根据厂房的布局、生产设备的要求和压力需求等因素，确定管道的走向、直径和材质等；（2）采用CAD软件进行管道的绘图设计，确保设计符合相关标准和要求。
2.材料选型（1）根据设计要求选择合适的管道材料，常见的材料有镀锌钢管、不锈钢管等；（2）管道连接件的选型要考虑其耐压性能、密封性能和耐腐蚀性能等。
3.施工准备（1）组织施工前的会议，对施工方案进行讨论和确认；（2）安排项目经理和施工队伍，明确各自的责任和任务；（3）准备施工所需的人员、设备和材料等。
4.施工流程（1）制定详细的施工计划，并进行施工进度控制；（2）进行地面清理、准备挖掘沟槽；（3）安装管道支架，确保支架的牢固和稳定；（4）预制管道支架，并进行焊接、切割和打磨等工序；（5）按照设计要求进行管道的铺设和连接，采用焊接、螺纹和法兰连接等方式；（6）进行管道的压力测试，确保管道的完整性和耐压性能；（7）进行管道的保温和防腐处理；（8）整理施工现场，清理材料和设备。
5.施工质量控制（1）严格按照设计要求进行施工，确保管道的连接牢固，不泄漏；（2）保证焊接工艺合理，焊缝牢固，无裂纹、缺陷等；（3）进行管道的压力测试，测试压力要符合设计要求，并持续一段时间观察是否有泄漏；（4）对施工过程中的重要节点进行检查和验收，确保施工质量。
6.进度控制和安全管理（1）制定详细的施工计划，安排合理的施工队伍，确保工期的顺利进行；（2）加强施工现场的安全管理，保证工人的人身安全；（3）定期组织施工进展会议，进行工作总结和问题解决。
四、验收及交接1.施工结束后，对管道进行全面的检查，确保无质量问题；2.进行管道的传递和交接，包括相关文件和资料的归档。

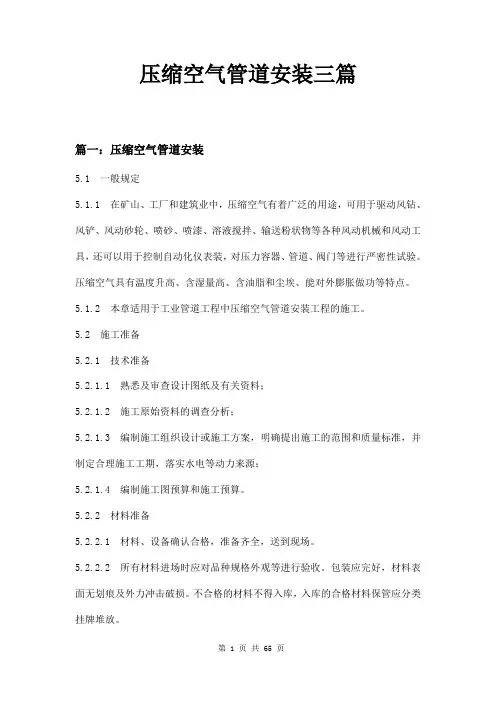

压缩空气管道安装三篇
压缩空气管道安装三篇篇一：压缩空气管道安装5.1 一般规定5.1.1 在矿山、工厂和建筑业中，压缩空气有着广泛的用途，可用于驱动风钻、风铲、风动砂轮、喷砂、喷漆、溶液搅拌、输送粉状物等各种风动机械和风动工具，还可以用于控制自动化仪表装，对压力容器、管道、阀门等进行严密性试验。
压缩空气具有温度升高、含湿量高、含油脂和尘埃、能对外膨胀做功等特点。
5.1.2 本章适用于工业管道工程中压缩空气管道安装工程的施工。
5.2 施工准备5.2.1 技术准备5.2.1.1 熟悉及审查设计图纸及有关资料；5.2.1.2 施工原始资料的调查分析；5.2.1.3 编制施工组织设计或施工方案，明确提出施工的范围和质量标准，并制定合理施工工期，落实水电等动力来源；5.2.1.4 编制施工图预算和施工预算。
5.2.2 材料准备5.2.2.1 材料、设备确认合格，准备齐全，送到现场。
5.2.2.2 所有材料进场时应对品种规格外观等进行验收。
包装应完好，材料表面无划痕及外力冲击破损。
不合格的材料不得入库，入库的合格材料保管应分类挂牌堆放。
5.2.2.3 管道组成件及管道支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。
5.2.2.4 主要器具和设备必须有完整的安装使用说明书。
在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
5.2.2.5 管道组成件及管道支撑件在施工过程中应妥善保管，不得混淆或损坏，其色标或标记应明显清晰。
材质为不锈钢、有色金属的管道组成件及管道支撑件，在储存期间不得与碳素钢接触。
暂时不能安装的管子，应封闭管口。
5.2.3 主要机具5.2.3.1 机械：套螺纹机、台钻、电焊机、切割机、煨弯机、坡口机、滚槽机、试压泵等。
5.2.3.2 工具：工作台、管子压力钳、钢锯弓、割管器、电钻、电锤、热熔连接工具、管子钳、手锤、活动扳手、套筒扳手、梅花扳手、链钳、弯管弹簧、管剪、扩圆器、捻凿、焊钳、氧气乙炔瓶、减压表、皮管、割炬、链条葫芦、钢丝绳、滑轮、梯子等。
压缩空气管道施工方案
XXXXXXXXX工程XXXX压缩空气管道施工方案编写人：日期：审核人：日期：批准人：日期：XXXXXXXXXX项目经理部压缩空气管道施工方案一、编制依照：1、建设指挥部相关建设管理文件、会议纪要和设计单位供应的施工图设计文件。
2、依据现场勘探状况和前湾港站内营运规定。
3、《采暖通风与空气调理设计规范》GB50019-2003。
4、《工业金属管道设计规范》GB50316-2000。
5、《压力管道安全与督查规定》、《工业金属管道工程施工及查收规范》GB50235-97。
6、《现场设施、工业管道焊接工程与施工查收规范》GB50236-97。
7、《工业设施及管道绝热施工及查收规范》GBJ126。
二、编制范围：本工程为 XXXXX试风设施综合楼室外压缩空气管道设计。
三、工程归纳：1、本工程位于既有 1股与新 1股之间，施工里程为 GLK1+772至GLK2+766范围内，压缩空气管道采纳无缝钢管。
2、压缩空气管道及构成件属于压力管道，类型为GC3级，流体类型为 D类，设计压力，水压试验为。
3、室外压缩空气管道采纳无缝钢管直埋敷设，管道连结采纳焊接连结，管道阀门为截断塞门，管道外刷防锈漆两道，银粉一道。
埋地管道穿越铁路时需设套管保护，管顶距铁路轨面不小于。
管道外壁与套管两头部的空隙用浸沥青的麻丝填实，再在外端用沥青拥塞。
气源由空压机室外面储风缸接引。
微控试风设施的试风柜距脱轨器轨边设施 20m，埋设管道作增强环氧沥青防腐层，防腐层厚度不小于6mm。
四、施工方案及工艺（一）、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源。
1、压缩空气站的构成1）、压缩空气站工艺生产流程压缩空气的生产流程主要包含空气的过滤、空气的压缩、压缩空气的冷却及油和水分的清除、压缩空气的储存与输送等。
2）、压缩空气站设施（1）空气压缩机在一般的压缩空气站中，最宽泛采纳的是活塞式空气压缩机。
在大型压缩空气站中，许多采纳离心式或轴流式空气压缩机。
压缩空气管道施工方案设计
XXXXXXXXX 工程XXXX压缩空气管道施工方案编写人：日期：审核人：日期：批准人：日期：XXXXXXXXXX项目经理部压缩空气管道施工方案一、编制依据：1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。
2、根据现场勘察情况和前湾港站内运营规定。
3、《采暖通风与空气调节设计规范》GB50019-2003。
4、《工业金属管道设计规范》GB50316-2000。
5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规范》GB50235-97。
6、《现场设备、工业管道焊接工程与施工验收规范》GB50236-97。
7、《工业设备及管道绝热施工及验收规范》GBJ126。
二、编制范围：本工程为XXXXX试风设备综合楼室外压缩空气管道设计。
三、工程概括：1、本工程位于既有1股与新1股之间，施工里程为GLK1+772至GLK2+766范围内，压缩空气管道采用无缝钢管。
2、压缩空气管道及组成件属于压力管道，类别为GC3级，流体类别为D类，设计压力0.8MPa,水压试验为1.2MPa。
3、室外压缩空气管道采用无缝钢管直埋敷设，管道连接采用焊接连接，管道阀门为截断塞门，管道外刷防锈漆两道，银粉一道。
埋地管道穿越铁路时需设套管保护，管顶距铁路轨面不小于1.2m。
管道外壁与套管两端部的间隙用浸沥青的麻丝填实，再在外端用沥青堵塞。
气源由空压机室外部储风缸接引。
微控试风设备的试风柜距脱轨器轨边设备20山，埋设管道作加强环氧沥青防腐层，防腐层厚度不小于6山山。
四、施工方案及工艺（一）、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源。
1、压缩空气站的组成1）、压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。
2）、压缩空气站设备（1）空气压缩机在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。
压缩空气管道安装施工工艺标准
压缩空气管道安装5.1 一般规定5.1.1 在矿山、工厂和建筑业中，压缩空气有着广泛的用途，可用于驱动风钻、风铲、风动砂轮、喷砂、喷漆、溶液搅拌、输送粉状物等各种风动机械和风动工具，还可以用于控制自动化仪表装，对压力容器、管道、阀门等进行严密性试验。
压缩空气具有温度升高、含湿量高、含油脂和尘埃、能对外膨胀做功等特点。
5.1.2 本章适用于工业管道工程中压缩空气管道安装工程的施工。
5.2 施工准备5.2.1 技术准备5.2.2 材料准备5.2.3 主要机具5.2.4 作业条件5.2.4.9 管子、管件、阀门等，内部已清理干净，无杂物。
对管内有特殊要求的管道，其质量已符合设计文件的规定。
5.3 材料质量控制要点5.3.1 压缩空气管道一般采用焊接钢管或无缝钢管，DN＞200mm时采用钢板卷管。
管道阀门采用截止阀，DN＝15～40mm采用J11T-16内螺纹截止阀，DN≥50mm采用J41T-16法兰截止。
5.3.2 管道组成件及管道支撑件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。
5.3.3 所有材料进场时应对品种规格外观等进行验收。
包装应完好，材料表面无划痕及外力冲击破损。
不合格的材料不得人库，入库的合格材料保管应分类挂牌堆放。
5.3.4 管道组成件及管道支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。
5.3.5 主要器具和设备必须有完整的安装使用说明书。
在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
5.3.6 阀门安装前，应检查填料，其压盖螺栓应留有调节余量；并应按设计文件核对其型号，按介质流向确定其安装方向。
5.3.7 阀门必须具有出厂合格证和制造厂的铭牌，铭牌上应标明公称压力、公称通径、工作温度和工作介质等。
5.3.8 安全阀开启和回座试验次数应不小于3次，试验过程使用单位及有关部门应在现场监督确认。
试验合格后应做铅封，并填写安全阀定压记录。
压缩空气管道系统施工方案【模板范本】
压缩空气管道系统施工方案一、编制依据：1、《压力管道安全管理与监察规定》及解析<劳部发(1996）140号〉2、《机械设备安装工程施工及验收规范》GB502313、《工业金属管道工程施工及验收规范》GB502354、《现场设备、工业管道焊接工程施工及验收规范》GB502365、《建设工程安全生产管理条例》第393号6、由业主提供的施工图纸及相关要求。
7、国家有关的法律、法规、规定和制度,本单位相关工程施工经验及综合实力。
8、施工现场条件。
二、工程概况:本工程为5JPH空气管道安装工程。
三、主要工程量：四、组织机构、施工部署:1、本工程在项目经理的直接领导下，建立了相应的组织机构，统一指挥施工的全过程,直至达到100％的质量合格目标。
2、质量目标：保证工程质量全部合格。
工期目标：按合同工期完成全部建设施工任务。
现场管理目标：严格施工现场管理，杜绝重大安全事故，不发生火灾。
3、劳动力安排五、施工准备1、图纸准备：为了更好的进行施工,施工前要求各施工人员认真熟悉图纸，掌握施工的难点和重点。
2、技术准备：土建施工过程中,要求土建专业按图纸预留孔洞,技术人员要到现场核实尺寸，避免返工.3、材料准备：3.1 管材：压缩空气系统采用无缝钢管，并酸洗镀锌法兰连接，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平现象，施工前应用钢刷对无缝钢管进行除锈,并在现场码放整齐。
3.2 管件：要求表面平整、无角度不标准缺陷。
并在现场码放整齐.3.3阀门：铸造规矩，无毛刺、裂纹，开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。
施工前应进行试压。
3。
4其它材料:型钢、管卡子、螺栓、螺母、衬垫、垫圈、电气焊条等,选用符合标准要求.4、主要机具：4。
1机具：吊车、钢丝绳、倒链、砂轮锯、套丝机、电焊机、气焊机。
4.2工具：管钳，压力案，台虎钳，气焊工具，手锯，活板子。
4.3其它:水平尺，钢卷尺，线坠,小线等.5、作业条件:5.1位于地沟内的干管安装,应在清理好地沟，安装好支架未盖沟盖板前5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压缩空气管道施工
方案
XXXXXXXXX工程
XXXX
压缩空气管道施工方案
编写人：日期：
审核人：日期：
批准人：日期：
XXXXXXXXXX项目经理部
压缩空气管道施工方案
一、编制依据：
1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。
2、根据现场勘察情况和前湾港站内运营规定。
3、《采暖通风与空气调节设计规范》GB50019- 。
4、《工业金属管道设计规范》GB50316- 。
5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规范》GB50235-97。
6、《现场设备、工业管道焊接工程与施工验收规范》GB50236-97。
7、《工业设备及管道绝热施工及验收规范》GBJ126。
二、编制范围：
本工程为XXXXX试风设备综合楼室外压缩空气管道设计。
三、工程概括：
1、本工程位于既有1股与新1股之间，施工里程为GLK1+772至GLK2+766范围内，压缩空气管道采用无缝钢管。
2、压缩空气管道及组成件属于压力管道，类别为GC3级，流体类别为D类，设计压力0.8MPa，水压试验为1.2MPa。
3、室外压缩空气管道采用无缝钢管直埋敷设，管道连接采用焊接连接，管道阀门为截断塞门，管道外刷防锈漆两道，银粉一道。
埋地管道穿越铁路时需设套管保护，管顶距铁路轨面不小于1.2m。
管道外壁与套管两端部的间隙用浸沥青的麻丝填实，再在外端用沥青堵塞。
气源由空压机室外部储风缸接引。
微控试风设备的试风柜距脱轨器轨边设备20m，埋设管道作加强环氧沥青防腐层，防腐层厚度不小于
6mm。
四、施工方案及工艺
（一）、压缩空气管道系统
自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源。
1、压缩空气站的组成
1）、压缩空气站工艺生产流程
压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。
2）、压缩空气站设备
（1）空气压缩机
在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。
在。
