电气二次入门讲解

内容简介本书为电气二次回路应用的入门读本，主要内容有：电气二次回路的基本概念；电气二次回路的常用元器件；电气图的图形与文字符号和回路标识；电气二次图的识图方法与绘制方法；电气二次回路的类型与应用范围；电气二次回路典型电路的分析；电动机的控制、保护、测量回路分析与应用；各类电气设备二次回路与机电设备电气控制电路的分析与应用等有关知识。

本书适于从事电气专业的技术人员、技术工人、社会电工及机电一体化专业的相关人员在工作中使用。

目录前言第一章电气二次回路的基本概念第一节电气一次回路与二次回路第二节电气二次回路的组成第二章电气二次回路常用器材第一节继电器与仪表第二节连接器材和低压电器第三节可编程控制器与微机设备第四节电源设备和变换设备第五节电气主设备上的二次元件第六节机械设备上的电气元件第三章电气二次图的识图第一节电气图的图形符号第二节电气图的文字符号和回路标号第三节电气二次图的类型第四节电气图的绘制和识图途径第五节电子元件二次图的识图第四章电气二次回路典型电路分析第一节电参数测量电路第二节逻辑控制电路.第三节变换电路、调节电路和检流电路第四节电子电路第五章电气二次回路的技术要求第一节逻辑回路的技术要求第二节交流回路的技术要求第三节继电保护的技术要求第四节施工与接线的技术要求第五节设计与元件选择的技术要求第六章电动机的二次回路第一节电动机的起停控制第二节电动机的调速控制第三节电动机的保护与测量表训第四节微机电动机保护装置第七章用电设备的控制电路第一节机电元件构成的机床控制电路第二节可编程控制器构成的机床控制电路第三节加工设备的控制电路第四节家用电器的控制电路第八章电力系统和工厂供电系统的电气二次回路第一节供电线路的二次回路第二节配电变压器的二次回路第三节发电机的二次回路第四节电气系统的自动装置第五节其他保护和信号装置及ECS系统第六节电气二次回路的控制电源第九章二次回路的运行维护与调试第一节二次回路的运行维护第二节保护和二次回路的调试第三节二次回路常见故障与处理第一章电气二次回路的基本概念第一节电气一次回路与二次回路电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。

电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。

同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。

如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。

在一般的电流回路中都是选择在该电流回路所在的端子箱接地。

但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。

所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。

图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。

线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。

接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。

CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。

对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT 磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。

同理在安装时候，未使用的绕组也应该全部短接，但是要注意，有些绕组属于同一绕组上有几个变比不同的抽头，只要使用了一个抽头，其他抽头就不应该短接，如果该绕组未使用，只短接最大线圈抽头就可以。

变比试验测试点为标准CT二次电流分别为0.5A，1A，3A，5A，10A，15A时CT的二次电流。

3、绕组的伏安特性理想状态下的CT就是内阻无穷大的电流源，不因为外界负荷大小改变电流大小，实际中的CT只能在一定的负载范围内保持固定的电流值，伏安特性就是测量CT在不同的电流值时允许承受的最大负载，即10%误差曲线的绘制。

伏安特性试验时特别注意电压应由零逐渐上升，不可中途降低电压再升高，以免因磁滞回线关系使伏安特性曲线不平滑，对于二次侧是多绕组的CT，在做伏安特性试验时也应将其他二次绕组短接。

10%误差曲线通常以曲线形式由厂家提供，如图1.2，横坐标表示二次负荷，纵坐标为CT一次电流对其额定一次电流的倍数。

根据所测得U，I2值得到R X1，R x1＝U/ I2，找出与二次回路负载R x最接近的值，在图上找到该负荷对应的m0，该条线路有可能承受的最大负载的标准倍数m，比较m 和m0的大小，如果m＞m0，则该CT不满足回路需求，如果m≤m0，该CT可以使用。

伏安特性测试点为I2在0.5A，1A，3A，5A，10A，15A时的二次绕组图1.2电压值。

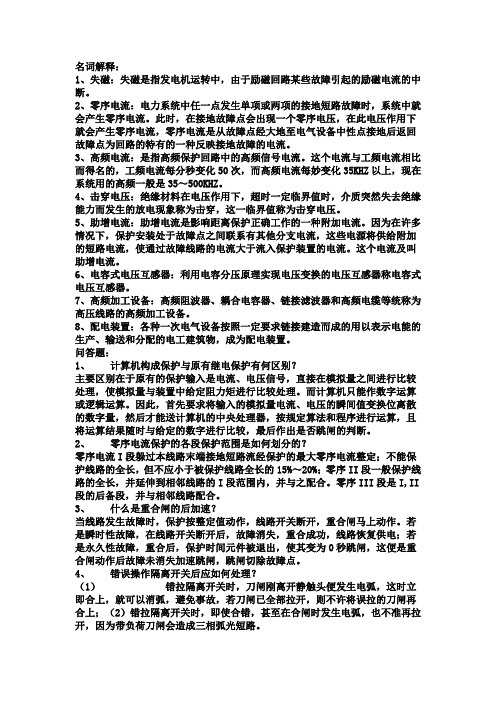

第二节电压互感器电压互感器（PT）的作用是将高电压成比例的变换为较低（一般为57V或者100V）的低电压，母线PT的电压采用星形接法，一般采用57V绕组，母线PT零序电压一般采用100V 绕组三相串接成开口三角形。

线路PT一般装设在线路A相，采用100V绕组。

若有些线路PT只有57V绕组也可以，只是需要在DISA系统中将手动同期合闸参数中的100V改为57V。

PT变比测试由高压专业试验。

PT的一、二次也必须有一个接地点，以保护二次回路不受高电压的侵害，二次接地点选在主控室母线电压电缆引入点，由YMN小母线专门引一条半径至少2.5mm永久接地线至接地铜排。

PT二次只能有这一个接地点（严禁在PT端子箱接地），如果有多个接地点，由于地网中电压压差的存在将使PT二次电压发生变化，这在《电力系统继电保护实用技术问答》（以下简称《技术问答》）上有详细分析。

电流互感器二次绕组不允许开路。

电压互感器二次绕组不允许短路。

CT与PT工作时产生的磁通机理是不同的。

CT磁通是由与之串联的高压回路电流通过其一次绕组产生的。

此时二次回路开路时，其一次电流均成为励磁电流，使铁芯的磁通密度急剧上升，从尔在二次绕组感应出高达数千伏的感应电势。

PT磁通是由与PT并联的交流电压产生的电流建立的，PT二次回路开路，只有一次电压极小的电流产生的磁通产生的二次电压，若PT二次回路短路则相当于一次电压全部转化为极大的电流而产生极大磁通，PT 二次回路会因电流极大而烧毁。

第三节瓦斯继电器瓦斯继电器是变压器重要的主保护，安装在变压器油枕下的油管中。

轻瓦斯主要反映在运行或者轻微故障时由油分解的气体上升入瓦斯继电器，气压使油面下降，继电器的开口杯随油面落下，轻瓦斯干簧触点接通发出信号，当轻瓦斯内气体过多时，可以由瓦斯继电器的气嘴将气体放出。

重瓦斯主要反映在变压器严重内部故障（特别是匝间短路等其他变压器保护不能快速动作的故障）产生的强烈气体推动油流冲击挡板，挡板上的磁铁吸引重瓦斯干簧触点，使触点接通而跳闸。

我局用瓦斯继电器分有载瓦斯继电器，油管半径一般为50mm或者80mm,本体瓦斯继电器，油管半径一般80mm。

瓦斯试验1、轻瓦斯试验将瓦斯继电器放在实验台上固定，（继电器上标注箭头指向油枕），打开实验台上部阀门，从实验台下面气孔打气至继电器内部完全充满油后关闭阀门，放平实验台，打开阀门，观察油面降低到何处刻度线时轻瓦斯触点导通，我局轻瓦斯定值一般为250mm —350mm ，若轻瓦斯不满足要求，可以调节开口杯背后的重锤改变开口杯的平衡来满足需求。

2、重瓦斯试验（流速实验）从实验台气孔打入气体至继电器内部完全充满油后关上阀门，放平实验台，打开实验台表计电源，选择表计上的瓦斯孔径档位，测量方式选在“流速”，再继续打入气体，观察表计显示的流速值为整定值止，快速打开阀门，此时油流应能推动档板将重瓦斯触点导通。

重瓦斯定值一般为 1.0—1.2m/s，若重瓦斯不满足要求，可以通过调节指针弹簧改变档板的强度来满足需求。

3、密闭试验同上面的方法将起内部充满油后关上阀门，放平实验台，将表计测量方式选在“压力”，打入气体，观察表计显示的压力值数值为0.25MPa，保持该压力40分钟，检查继电器表面的桩头跟部是否有油渗漏。

第四节二次回路的标号为了便于二次回路的施工与日常维护，根据“四统一”的原则，必须对电缆和电缆所用芯进行编号，编号应该做到使用者能根据编号了解回路用途，能正确接线。

二次编号应根据等电位的原则进行，就是电气回路中遇于一点的导线都用同一个数码表示，当回路经过接点或者开关等隔离后，因为隔离点两端已不是等电位，所以应给予不同的编号，下面将具体的解释些常用编号一、电缆的编号本间隔电缆的编号该电缆所在一次间隔的种类该电缆所在一次间隔的调度编号尾数3 3本间隔电缆的编号：通常从101开始编号，以先间隔各个电气设备至端子箱电缆，再端子箱至主控室电缆，先电流回路，后控制回路，再信号回路，最后其他回路（如电气联锁回路，电源回路）的顺序，逐条编号，同一间隔电缆编号不允许重复。

该电缆所在一次间隔的种类：采用英文大写字母表示，220KV出线间隔E，母联EM，旁路EP，110KV出线间隔Y，母联YM，旁路YP，分段YF，35KV出线间隔U，分段UF，10KV出线间隔S，分段SF，电容器C，主变及主变各侧开关B，220KVPT：EYH，110KVPT：YYH，35KVPT：UYH，10KVPT：SYH。

该电缆所在一次间隔的调度编号尾数：如白沙变电站的豆沙线调度编号261，这里就编1，1#主变编1，1母PT编1，依此类推，如果该变电站只有一路旁路，或者一个母联或者分段开关，不需要编号。

各个安控装置如备自投，故障解列，低周减载等的电缆不单独编号，统一将电缆归于装置所控制的间隔依照上面的原则编号。

电源电缆编号电缆号数：电源电缆联系全站同一一次电压等级的所有间隔，所以应该单独统一编号，一般从01开始依顺序编号电源种类：交流电源编JL，直流电源编ZL。

由上面可知，所有相同间隔的相同功能电缆除了首位数有区别，其他数字应该是一样的。
