单片机时钟模块设计原理及其在时间相关应用中的探讨
单片机电子时钟系统设计论文
一、设计内容利用单片机内部的定时/计数器，中断系统，按键以及八段数码管等元器件，设计一个具有校时功能，闹铃功能的数字钟。
该数字钟选用单片机AT89C51控制，6位LED数码管由软件编译直接驱动显示。
该时钟能显示当前的时、分、秒，可以进行计时，校准、定时闹铃。
电路结构简单，系统控制方便。
二、电路原理多时刻定时数字钟电路图如下。
单片机AT89C51外接12MH Z的晶振。
P0口输出字形码，P2口味扫描的字形码。
显示电路采用6只共阳极数码管，其共阳极由三极管8550驱动。
蜂鸣器作闹铃，也是由三极管8550驱动。
单片机各端口分配如下： P1.0：S1校时按钮P1.1: S2校分按钮P1.2: S3定时设置存储按钮P1.3: S4定时设置退出按钮P3.0:HA 蜂鸣信号电源：采用USB 接电脑USB 获得5V标准工作电压。
时间调整：分别按下校时、校分按钮S1、S2即可调整校时，持续不放，时、分数值连续加1，此操作使秒值清零。
定时设置：按下定时设置存储按钮S3，计时显示切换到定时时间值显示，初值为“00”时“00”分“00”秒。
再按S1设时数值，按S2设分数值，每按一下数值加1，调整到设定值时，再按S3保存第一闹铃时刻。
然后再分别按S1、S2校时校分，再按S3保存第二闹铃时刻，如此可设定24个闹铃时刻。
每次设好异时空都可以按S4退出定时设置状态，恢复正常走时、在操作过程中会听到“滴滴”声提示。
数码管显示原理：6只共阳数码管由6个三极管8550驱动，选通端接三极管的集电极，6个三极管的基极经电阻与分别与P2.0—P2.6相连，P2口做选通控制端，当输出0时相应的数码管被选通。
三、硬件电路制作与调试设计好电路原理图后就要完成硬件电路的制作与调试根据电路原理图，首先需要完成硬件电路的布局，一个好的布局不仅使整个硬件电路好看，而且能使焊接变得更简单，不易出现引脚间的短路，因此要合理布局。
然后就是焊接。
首先要完成主要元器件的焊接，第一步先将单片机的DIP40引脚插座焊到插件板上。

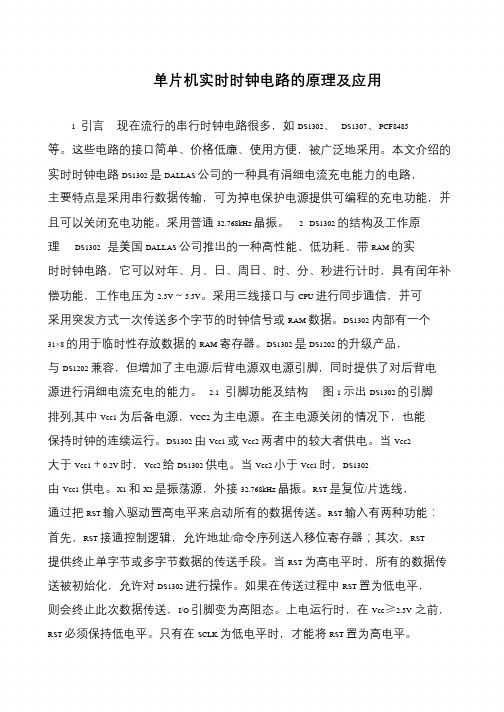

单片机实时时钟电路的原理及应用
单片机实时时钟电路的原理及应用1 引言现在流行的串行时钟电路很多，如DS1302、DS1307、PCF8485 等。
这些电路的接口简单、价格低廉、使用方便，被广泛地采用。
本文介绍的实时时钟电路DS1302 是DALLAS 公司的一种具有涓细电流充电能力的电路，主要特点是采用串行数据传输，可为掉电保护电源提供可编程的充电功能，并且可以关闭充电功能。
采用普通32.768kHz 晶振。
2 DS1302 的结构及工作原理DS1302 是美国DALLAS 公司推出的一种高性能、低功耗、带RAM 的实时时钟电路，它可以对年、月、日、周日、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.5V～5.5V。
采用三线接口与CPU 进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM 数据。
DS1302 内部有一个31×8的用于临时性存放数据的RAM 寄存器。
DS1302 是DS1202 的升级产品，与DS1202 兼容，但增加了主电源/后背电源双电源引脚，同时提供了对后背电源进行涓细电流充电的能力。
2.1 引脚功能及结构图1 示出DS1302 的引脚排列,其中Vcc1 为后备电源，VCC2 为主电源。
在主电源关闭的情况下，也能保持时钟的连续运行。
DS1302 由Vcc1 或Vcc2 两者中的较大者供电。
当Vcc2 大于Vcc1＋0.2V 时，Vcc2 给DS1302 供电。
当Vcc2 小于Vcc1 时，DS1302 由Vcc1 供电。
X1 和X2 是振荡源，外接32.768kHz 晶振。
RST 是复位/片选线，通过把RST 输入驱动置高电平来启动所有的数据传送。
RST 输入有两种功能：首先，RST 接通控制逻辑，允许地址/命令序列送入移位寄存器；其次，RST提供终止单字节或多字节数据的传送手段。
当RST 为高电平时，所有的数据传送被初始化，允许对DS1302 进行操作。
如果在传送过程中RST 置为低电平，则会终止此次数据传送，I/O 引脚变为高阻态。
单片机时钟电路工作原理
单片机时钟电路工作原理单片机时钟电路是单片机系统中的重要组成部分，其作用是为单片机提供准确的时间基准。
本文将介绍单片机时钟电路的工作原理。
一、时钟信号的产生和分频在单片机系统中，时钟信号可以由晶体振荡器或者外部信号源产生。
晶体振荡器是一种精确稳定的振荡器，可根据晶体的物理特性来产生准确的时钟信号。
外部信号源则是通过连接外部设备来提供时钟信号。
时钟信号产生后，通常需要进行分频，以满足系统的具体要求。
分频是通过将时钟信号输入到分频电路中，通过分频电路的设计实现将时钟信号频率减小的过程。
分频电路可以是简单的计数器电路，也可以是更复杂的锁相环（PLL）电路。
分频后的时钟信号被送到单片机的输入引脚，作为单片机系统的时钟信号。
二、时钟信号的同步和控制单片机时钟信号在进入单片机内部之前，需要经过同步和控制电路的处理。
同步电路的作用是将外部时钟信号与单片机内部电路同步。
同步电路中通常包含锁存器和触发器等元件，用于确保时钟信号在传输过程中的正确性和稳定性。
控制电路则用于根据单片机的工作状态和需要，对时钟信号进行相应的控制。
控制电路可以根据单片机内部的指令进行操作，确保时钟信号在不同的工作模式下能够正常工作。
三、时钟信号的运算和计时单片机内部的时钟信号经过同步和控制后，被送到CPU和其他相关模块，用于系统的运算和计时。
在CPU中，时钟信号驱动着指令的执行和数据的传输。
时钟信号的频率决定了CPU的工作速度，频率越高，CPU的运算速度越快。
在其他相关模块中，时钟信号用于控制和同步各个模块之间的数据传输和操作。
时钟信号的准确性和稳定性对系统的正常运行至关重要。
四、时钟电路的优化和扩展为了提高单片机系统的性能和灵活性，时钟电路通常需要进行优化和扩展。
优化时钟电路可以采用多级分频技术，将时钟信号的频率进一步减小，从而提高系统对高频噪声的抗干扰能力。
扩展时钟电路可以增加多个时钟信号源，通过选择不同的时钟信号源来满足不同的系统需求。
高精度时钟和定时器在单片机中的应用研究
高精度时钟和定时器在单片机中的应用研究概述单片机是现代电子设备中不可或缺的部件，广泛应用于各个领域。
在许多应用中，时间和定时是非常重要的因素。
为了满足这些需求，单片机中常常使用高精度时钟和定时器。
本文将探讨高精度时钟和定时器在单片机中的应用，并分析其在实际场景中的作用和优点。
一、高精度时钟的作用和应用1.1 什么是高精度时钟高精度时钟是指具有高精度时间测量能力的时钟系统。
它可以提供准确的时间信息，具有较小的误差和偏差。
1.2 高精度时钟的应用高精度时钟广泛用于需要时间同步和精确计时的应用场景，例如通信系统、交通控制系统、科学实验和金融交易等。
在这些应用中，高精度时钟可以确保时间数据的准确性和可靠性，从而提高系统的性能和可靠性。
1.3 高精度时钟在单片机中的作用在单片机中，高精度时钟通常用于实现时间相关的功能，例如实时时钟（RTC）、计时器、定时器等。
它可以通过与单片机的外部晶体振荡器或通过内部时钟源实现。
高精度时钟提供了单片机的基准时间，并为单片机中的各种定时任务提供准确的时间参考。
二、定时器的作用和应用2.1 什么是定时器定时器是一种计时设备，用于测量和记录时间的过程。
它们通常由一个时钟源和一个计数器组成，并且可以根据需求进行配置和控制。
2.2 定时器的应用定时器广泛应用于各行各业，例如自动控制系统、工业生产、游戏设备、计时器设备等。
它们可以用于实现周期性的操作、精确的测量、实时监控等功能。
2.3 定时器在单片机中的作用在单片机中，定时器是一种基本功能模块，常用于进行定时操作、周期性任务的触发和控制等。
它可以通过计时器控制寄存器进行配置和调整。
三、高精度时钟和定时器的使用注意事项3.1 硬件设计在使用高精度时钟和定时器时，需要注意硬件设计的相关因素。
例如，要选择合适的晶体振荡器，配置适当的电路参数，以确保时钟的稳定和精确。
另外，还需要注意时钟信号的传输和引入干扰的情况，采取相应的措施来提高信号质量。
单片机时钟介绍与实例讲解
单片机时钟介绍与实例讲解在单片机系统中，时钟信号是控制系统中各个模块协调工作的基础。
单片机时钟可以提供一个固定的时钟频率，用于同步和控制各个模块的操作。
通过时钟信号的控制，可以确保单片机系统中各个模块按照一定的时间序列进行操作，从而实现各种功能。
单片机时钟通常由一组晶体振荡器和相应的电路组成。
晶体振荡器是一种根据晶体的振动来产生稳定的时钟信号的设备。
晶体振荡器通常由一个晶体和一个振荡电路组成，晶体通过振荡电路的作用来产生稳定的时钟信号。
时钟信号的频率与晶体振荡器的结构和工作原理有关，可以通过调整电路参数或更换晶体来改变时钟信号的频率。
在单片机系统中，时钟信号的频率通常以赫兹（Hz）为单位表示。
例如，一个4MHz的晶体振荡器，它会产生一个4MHz的时钟信号。
时钟信号的频率越高，单片机系统的工作速度也越快。
因此，选择合适的时钟频率对于单片机系统的性能和功能至关重要。
单片机时钟可以用于各种计时和定时任务。
例如，可以使用时钟信号来计算程序的执行时间，测量一些事件的持续时间，实现定时器和计数器等功能。
时钟信号可以通过单片机的GPIO引脚输出，以供其他模块或外部设备使用。
下面以一个简单的单片机时钟实例进行讲解。
假设我们使用一个8位的单片机，并使用一个4MHz的晶体振荡器作为时钟信号源。
我们需要设计一个定时器，每隔1秒产生一个脉冲。
首先，我们需要设置单片机的时钟频率。
由于晶体振荡器的频率是4MHz，我们可以将单片机的时钟分频为1MHz。
这样，我们可以使用一个8位的计数器，每经过1,000,000个时钟脉冲，计数器的值加1，相当于经过1秒钟。
然后，我们需要编写相应的程序来实现定时器的功能。
程序的基本思路是不断地检测计数器的值是否达到1,000,000，如果达到，则产生一个脉冲，并将计数器的值清零，重新开始计数。
下面是一个使用C语言编写的实例程序：```c#include <reg51.h>sbit pulse = P1^0; // 定义脉冲输出引脚void delalong i;void maiunsigned int count = 0;while (1)count++;pulse = 1; // 产生脉冲delay(;pulse = 0;count = 0; // 清零计数器}}```在这个程序中，我们首先定义了一个脉冲输出引脚 `pulse`，然后编写了一个延时函数 `delay`，用于生成1秒钟的延时。
单片机时钟原理
单片机时钟原理
单片机时钟原理是指单片机内部系统中的一个计时器电路，用于产生一个稳定的时钟信号。
时钟信号的频率用来控制单片机内部各个模块的运行节奏，以确保它们按照正确的顺序和时间进行工作。
在单片机中，通常采用晶体振荡器作为时钟源。
晶体振荡器是一种稳定的电子振荡器，由晶体和与晶体相连的谐振电路组成。
晶体的内部结构使得它具有一个特定的谐振频率，当外加电压施加到晶体上时，它会开始振荡并产生稳定的振荡信号。
单片机内部的时钟电路通常由一个振荡电路和一个分频电路组成。
振荡电路负责产生一个基准振荡信号，而分频电路则将这个振荡信号分频得到一个较低频率的时钟信号，以满足单片机的工作需求。
在单片机启动过程中，振荡电路通过控制晶体振荡器工作，产生一个基准振荡信号。
这个基准振荡信号经过分频电路的处理，产生一个较低频率的时钟信号。
这个时钟信号可以控制单片机中各个模块的时序，使其在正确的时间进行工作。
在单片机的编程中，开发人员可以通过对时钟寄存器的设置来调整时钟频率。
通过控制时钟频率，可以改变单片机内部各个模块的运行速度，从而满足不同的应用需求。
总的来说，单片机时钟原理是通过振荡电路和分频电路产生一个稳定的时钟信号，用于控制单片机内部各个模块的时序和节
奏。
这个时钟信号在单片机的启动过程中产生，并且可以通过对时钟寄存器的设置来进行调整。
单片机实验报告数字时钟设计报告
单片机实验报告数字时钟设计报告一、实验目的本次单片机实验的目的是设计并实现一个基于单片机的数字时钟。
通过该实验，深入了解单片机的工作原理和编程方法，掌握定时器、中断、数码管显示等功能的应用，提高综合运用知识解决实际问题的能力。
二、实验原理1、单片机选择本次实验选用了常见的 51 系列单片机，如 STC89C52。
它具有丰富的资源和易于编程的特点，能够满足数字时钟的设计需求。
2、时钟计时原理数字时钟的核心是准确的计时功能。
通过单片机内部的定时器，设定合适的定时时间间隔，不断累加计时变量，实现秒、分、时的计时。
3、数码管显示原理采用共阳或共阴数码管来显示时间数字。
通过单片机的 I/O 口控制数码管的段选和位选信号，使数码管显示相应的数字。
4、按键控制原理设置按键用于调整时间。
通过检测按键的按下状态，进入相应的时间调整模式。
三、实验设备与材料1、单片机开发板2、数码管3、按键4、杜邦线若干5、电脑及编程软件（如 Keil）四、实验步骤1、硬件连接将数码管、按键与单片机开发板的相应引脚通过杜邦线连接起来。
确保连接正确可靠，避免短路或断路。
2、软件编程（1）初始化单片机的定时器、中断、I/O 口等。
（2）编写定时器中断服务程序，实现秒的计时。
（3）设计计时算法，将秒转换为分、时，并进行进位处理。
（4）编写数码管显示程序，将时间数据转换为数码管的段选和位选信号进行显示。
（5）添加按键检测程序，实现时间的调整功能。
3、编译与下载使用编程软件将编写好的程序编译生成可执行文件，并下载到单片机中进行运行测试。
五、程序设计以下是本次数字时钟设计的主要程序代码片段：｀｀｀cinclude ＜reg52h>／／定义数码管段选码unsigned char code SEG_CODE ＝｛0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90}；／／定义数码管位选码unsigned char code BIT_CODE ＝｛0x01, 0x02, 0x04, 0x08, 0x10,0x20, 0x40, 0x80}；／／定义时间变量unsigned int second ＝ 0, minute ＝ 0, hour ＝ 0;／／定时器初始化函数void Timer_Init(）｛TMOD ＝ 0x01; ／／定时器 0 工作在方式 1 TH0 ＝（65536 50000) ／ 256; ／／定时 50ms TL0 ＝（65536 50000) ％ 256;EA ＝ 1; ／／开总中断ET0 ＝ 1; ／／开定时器 0 中断TR0 ＝ 1; ／／启动定时器 0｝／／定时器 0 中断服务函数void Timer0_ISR(） interrupt 1｛TH0 ＝（65536 50000) ／ 256;TL0 ＝（65536 50000) ％ 256;second+＋；if （second ＝＝ 60)｛second ＝ 0;minute+＋；if （minute ＝＝ 60)｛minute ＝ 0;hour+＋；if （hour ＝＝ 24)｛hour ＝ 0;｝｝｝｝／／数码管显示函数void Display(）｛unsigned char i;for （i ＝ 0; i ＜ 8; i+＋）P2 ＝ BIT_CODEi;if （i ＝＝ 0)｛P0 ＝ SEG_CODEhour ／ 10;｝else if （i ＝＝ 1)｛P0 ＝ SEG_CODEhour ％ 10;｝else if （i ＝＝ 2)｛P0 ＝ 0xBF; ／／显示“”｝else if （i ＝＝ 3)｛P0 ＝ SEG_CODEminute ／ 10;else if （i ＝＝ 4)｛P0 ＝ SEG_CODEminute ％ 10;｝else if （i ＝＝ 5)｛P0 ＝ 0xBF; ／／显示“”｝else if （i ＝＝ 6)｛P0 ＝ SEG_CODEsecond ／ 10;｝else if （i ＝＝ 7)｛P0 ＝ SEG_CODEsecond ％ 10;｝delay_ms(1)；／／适当延时，防止闪烁｝｝／／主函数void main(）｛Timer_Init(）；while （1)｛Display(）；｝｝｀｀｀六、实验结果与分析1、实验结果将程序下载到单片机后，数字时钟能够正常运行，准确显示时、分、秒，并且通过按键可以进行时间的调整。
基于单片机的电子时钟设计与实现
基于单片机的电子时钟设计与实现电子时钟是现代人生活中不可或缺的一部分。
随着现代科技的发展，基于单片机的电子时钟已经成为人们常见的选择。
本文将详细介绍基于单片机的电子时钟设计与实现。
一、基于单片机的电子时钟的原理基于单片机的电子时钟是通过控制晶体振荡器的频率来实现时钟的精度。
当晶体振荡器振荡周期稳定时，控制晶体振荡器的频率就可以实现时钟的精确。
二、基于单片机的电子时钟的设计1、硬件设计（1）时钟芯片：MCU常用的计时器是AT89S52，这是一个高性能的、低功耗的8位CMOS微控制器，使用半导体工艺方案，集成了66个I/O口和4个定时/计数器。
MCU的定时器的时钟源要保证准确，采用低失真、低相位噪声的晶振可以保证这一点。
（2）显示器件：本设计采用单片机驱动数码管来显示时间，以节省成本。
数码管是由点阵组成的，共有八段，其中七段是用来表示数字的，而第八段是用来显示小数点、时间标志等字符。
（3）按键及配套链路：按键和链路的作用是用来调整电子时钟的计时和校准。
采用常开或常闭接触式按钮即可实现这一功能。
2、软件设计（1）时钟芯片：AT89S52时钟芯片采用C语言编程，最终生成.HEX文件，充当芯片程序的载体，烧录进芯片后即可实现自动扫描、计时、纠偏、时间显示、闹铃、定时关闭等多项功能。
（2）扫描及计时：8个数码管需要进行扫描的操作，程序运行时根据八个位选信号，依次驱动八个共阳数码管的位选脚。
在每次扫描完成后即进行时钟计时的工作，判断闹钟时间是否到达，若到达则执行闹铃程序。
（3）时间设置：根据按键的输入状态，进行时间值的修改，来实现时钟时间的设置。
（4）闹铃：当当前时间与闹钟设置时间相等时，启动闹铃程序，进行可选的led闪烁、蜂鸣器响声等提醒操作。
三、基于单片机的电子时钟的实现将设计好的电路板焊接好，控制程序烧录进入AT89S52芯片，并将电子时钟放置在合适的位置或固定于墙壁上即可使用。
四、基于单片机的电子时钟的优缺点优点：精度高、误差小、易于校对和设置、功能多样化、体积小、寿命长。
单片机数码时钟设计
单片机数码时钟设计 数码时钟是一种常见的电子设备，它可以精准地显示时间，并且可以具有很多的功能，例如闹钟、定时器等。而随着数字电子技术的发展，单片机被广泛应用于数码时钟的设计中，让时钟更加智能便捷。下面将介绍单片机数码时钟的设计内容和相关参考。
一、单片机介绍 单片机是一种集成了处理器、存储器、计时器、输入输出端口等功能于一体的微型计算机，具有体积小、功耗低、性能高等特点。单片机可以通过编程实现各种功能，包括数码时钟、智能家居、机器人等。
二、数码时钟设计的基本原理 数码时钟的基本原理是通过时钟芯片生成时钟信号，经过时钟芯片分频器的输出，分别驱动位和段选信号，控制数码管的显示。通常采用四位七段数码管来显示时间。其中，位选信号用于控制哪一位数码管要显示，而段选信号则用于控制数码管上哪些段要点亮。
三、数码时钟设计的具体步骤 1. 硬件设计：硬件设计是数码时钟设计的基础，包括选用的硬件元器件、电路布局等。硬件元器件包括单片机、数码管、时钟芯片、按键等。 2. 软件设计：软件设计主要是针对单片机进行编程实现数码时钟的各种功能。
首先，需要配置计时器，生成1秒的中断信号。然后，通过DIP开关输入当前时间。接着，编写显示时间程序，每隔1秒更新一次时间。最后，增加其他功能，如闹钟、定时器等。
四、常见的数码时钟设计方案 1. 基于51单片机的数码时钟设计：51单片机是一种比较常见的单片机，具有广泛应用的优点。基于51单片机的数码时钟设计，具有硬件成本低、易于实现等优点。
2. 基于STM32的数码时钟设计：STM32是一种性能强劲的单片机，适用于对处理器速度、计算能力有较高要求的应用。基于STM32的数码时钟设计可以实现更加丰富的功能，如网络连接、物联网应用等。
3. 基于Arduino的数码时钟设计：Arduino是一种开源硬件平台，由其开发的数码时钟设计具有硬件成本低、易于学习等优点。Arduino具有丰富的库函数和可编程特性，可以实现多种功能。
基于单片机的数字钟设计及时间校准
单片机的高可靠性和稳定性，保证了数字钟系统 的准确性和稳定性。
03
数字钟设计
数字钟的原理和结构
数字钟的原理
数字钟是一种用数字电路实现时间计数的器具。它通过石英晶体振荡器来产生标准时间信号，然后通过分频器、 计数器和显示器等部件来将时间信号转换成可读的时、分、秒数字。
数字钟的结构
数字钟主要由石英晶体振荡器、分频器、计数器、显示器和控制电路等组成。其中，石英晶体振荡器负责产生标 准时间信号，分频器将信号进行分频，计数器对分频后的信号进行计数，显示器将计数值显示出来，而控制电路 则负责整个系统的控制和协调。
数字钟的主要组成部分
石英晶体振荡器
分频器
计数器
显示器
控制电路
数据处理
对实验数据进行处理和分 析，包括数据清洗、统计 计算等。
结果展示
通过图表或表格等形式展 示实验结果。
结果讨论和改进方向
结果讨论
根据实验结果，分析数字钟的准确性和稳定性，并讨论可能的影响因素。
改进方向
提出改进措施和建议，如选用更高精度的时钟源、优化程序算法等。
07
结论与展望
研究成果与结论
其他时间校准方法
其他时间校准方法概述
除了上述的GPS和NTP时间校准方法外，还 有许多其他的时间校准方法，如手动设置时 间、利用其他网络协议进行时间校准等。这 些方法各有优缺点，适用于不同的应用场景 。在选择时间校准方法时，需要根据实际情 况进行综合考虑。
其他时间校准方法比较
各种时间校准方法都有其优缺点。例如，手 动设置时间虽然简单易行，但精度较低；利 用其他网络协议进行时间校准时需要考虑到 网络延迟等因素对精度的影响。因此，在选 择时间校准方法时需要根据实际需求进行综 合考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机时钟模块设计原理及其在时间相关应
用中的探讨
摘要：本文介绍了单片机时钟模块的设计原理，探讨了其在时间相关应用中的
应用。首先，介绍了单片机时钟模块的基本原理和功能。然后，详细探讨了时钟模
块的设计要点，包括时钟源的选择、时钟频率的设定、精度要求等。最后，通过实
例分析了时钟模块在实时时钟、定时器、计数器等应用中的具体用途和实现方法。
1. 引言
单片机是一种集成电路，具有微处理器、存储器和I/O设备等基本功能。其中，
时钟模块是单片机中不可或缺的核心组成部分。时钟模块能够提供精确的时间参考，
使得单片机能够实现各种时间相关的应用。本文将重点介绍单片机时钟模块的设计
原理及在时间相关应用中的探讨。
2. 单片机时钟模块的基本原理和功能
单片机时钟模块的基本原理是通过提供稳定的时钟信号来驱动单片机的各个部
分。时钟模块通常由时钟源、时钟预分频器、时钟分频器等多个部分组成。其中，
时钟源可以由外部晶体振荡器、RC振荡器或者其他信号源提供。时钟预分频器用
于降低时钟频率，以满足具体应用的需求。时钟分频器则用于将时钟信号分频，从
而提供不同的时钟周期。
单片机时钟模块的功能主要包括提供单片机的时钟信号、控制时钟频率和提供
定时、计时等功能。时钟信号是单片机运行的基础，它能够驱动单片机的指令执行、
数据传输等操作。控制时钟频率可根据具体应用的要求设置，以实现不同的时钟周
期。定时、计时功能则是通过时钟信号的计数来实现，可以用于测量时间、实现延
时等应用。
3. 单片机时钟模块的设计要点
3.1 时钟源的选择
时钟源是时钟模块设计中的重要部分，不同的应用对时钟源的要求也不同。通
常，外部晶体振荡器可以提供较高的稳定性和精度，适用于精确时间测量和实时控
制等应用。而RC振荡器则更为经济实惠，适用于一些对稳定性要求不高的应用。
3.2 时钟频率的设定
时钟频率决定了单片机的运行速度，应根据具体应用的需求进行设定。对于需
要高速处理和实时控制的应用，应选择较高的时钟频率。而对于一些低功耗应用，
可以降低时钟频率来减少功耗。
3.3 精度要求
对于一些对时间精度要求较高的应用，需要选择更高精度的时钟源，或者通过
软件算法进行校准。同时，还可以通过使用外部RTC（实时时钟）芯片来提供更
高的精度。
4. 单片机时钟模块在时间相关应用中的探讨
4.1 实时时钟
实时时钟是一种能够提供精确时间信息的应用，常用于日历、时钟等时间显示
设备中。通过单片机时钟模块提供的时钟信号，可以实现秒、分、时、日、月、年
等时间信息的获取和显示。
4.2 定时器
定时器是单片机中重要的模块之一，可用于实现定时、周期性中断等功能。通
过单片机时钟模块提供的时钟信号，可以设置定时器的计数器初值和工作模式，从
而实现精确的定时功能。
4.3 计数器
计数器用于测量一定时间内的脉冲数量，常用于频率计数、脉冲宽度测量等应
用。通过单片机时钟模块提供的时钟信号，可以实现计数器的计数功能，并根据应
用需求进行计数值的显示和处理。
5. 结论
单片机时钟模块是单片机系统中不可或缺的组成部分，它能够提供精确的时钟
信号，实现各种时间相关的应用。本文介绍了单片机时钟模块的设计原理和功能，
探讨了在时间相关应用中的应用。通过合理选择时钟源、设定时钟频率和满足精度
要求，能够实现单片机的实时时钟、定时器和计数器等功能。通过对单片机时钟模
块的深入理解和应用，可以更好地实现单片机系统的时间管理和控制。
