10米深基坑降水方案
基坑井点降水施工方案三篇
基坑井点降水施工方案三篇篇一：基坑井点降水施工方案XXXXX工程基坑井点降水施工方案编制人：审核人：审批人：企业名称：XXXXXXXXX有限责任公司编制日期：二00七年十一月二十日目录一、编制依据 (3)二、工程概况 (3)三、水文气象 (4)四、施工总目标 (4)五、降水处理方案 (5)六、井点降水施工方案 (5)1、施工准备 (5)2、井点安装 (6)3、抽水 (9)七、施工应急措施 (10)八、临时用电、用水 (11)九、质量保证措施 (11)十、安全保证措施 (14)十一、文明施工保证措施 (16)十二、附图附表 (17)一、编制依据1.国家现行施工验收规范、标准及广东省有关施工规定。
2.《岩土工程勘察报告》（XXXX地质工程勘察院）3.《建筑工程施工质量验收统一标准》（GB50300-20XX）4.广东省转发建设部[20XX]213号文件，关于“深基坑工程”的通知5、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。
6、本企业现有的劳动力、技术、机械设备能力和施工管理经验。
7、本公司质量管理体系有关文件。
二、工程概况1、建筑概况：XXXXXXX工程建设地点为XXX市中区大道北侧，横岭路南侧，总建筑面积为7687.18㎡，其中地下为487.97㎡，地上为7199.21㎡，建筑基底面积为1027.65㎡。
该工程建筑结构形式为框架结构，地下一层，地上八层，局部九层，建筑高度为28.60m。
2、结构概况：本工程主体结构局部地下室采用平板筏基，基底标高为-5.500（-4.950，-5.700）m。
根据地质报告基础持力层为第○11、○12层粉质黏土或第○22层强风化片岩，其地基承载力特征值分别为fka=300kpa和fka=400kpa。
主体结构无地下室部分采用独立拄基，基底标高为-5.500（-1.800）m。
根据地质报告基础持力层为第○12层粉质黏土，其地基承载力特征值分别为fka=300kpa。
(完整版)基坑降水专项施工方案
目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯二、场地工程地质与水文地质条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯三、降水设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯四、施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯五、施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯六、施工计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯七、各项保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯八、附图索引⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 23 8 9 11 11 14基坑降水方案(调整 )一、工程概况本工程施工场地位于银川市兴庆区满春康居三期西临规划路，北临北塔路。
B区，东临友爱中心路，南根据本工程的地质水文条件、基坑特征及本地施工经验等，结合本工程实际情况确定采用大口径水泥管井，整体连续抽水的方法，以疏干基坑地下水，降低水位，为基础施工创造条件。
二、场地工程地质与水文地质条件1、地层分布：拟建场地地层自上而下可分为填土、粉质黏土、粉土、粉细砂四层：除上部填土层外，其下土层为第四系堆积物，各层土质分层情况及厚度详见地质勘探报告。
2、水文地质概况：本工程地下水属孔隙潜水类型，实测稳定水位埋深 3.2～5.7米之间（以孔口原始地坪始计），平水期稳定水位标高1105.00米左右。
地下水位动态主要受气象水文因素影响，呈季节性变化。
地下水补给以周边沟渠侧向径流渗透补给为主，大气降水补给次之，其动态类型属黄河侧补蒸发径流型。
水位变化幅度为0.5～1.0米。
经现场钻井实测水位在1103.5～1105.00之间。
地下水控制方法与使用条件渗透系数方法名称集水明排土类降水深度（m）水文地质特征（m/d）7～20 5上层滞水或水量不大的潜水真空井点0.1～20.00.1～20.0 单级<6、合级>20降水杂填土、粉土、粘性土、砂土喷射井点管井<5含水丰富的潜水、承压水1.0～200 >5针对该场地地下水类型、场区水文地质条件，设计采用管井降水方案，达到疏干基坑目的，将地下水位降至槽底以下0.5~1.0m。
深基坑降水及钢板桩施工技术方案
深基坑降水及钢板桩施工技术方案一、工程概述钢板桩施工是一种常见的深基坑支护方法，常用于软土地区及水下地下水位较高的地区。
本文将详细介绍深基坑降水及钢板桩施工的技术方案。
二、降水方案1.前期准备在施工前，需要对基坑周围进行水文地质勘察，确定地下水位及水文地质情况。
根据勘察结果，设计降水方案，确定降水装置。
2.排水井布置根据基坑周围的地下水位和勘察结果，确定排水井的数量和布置位置。
排水井的布置应保证能够覆盖整个基坑范围，并确保距离基坑边缘一定的距离。
3.降水井施工根据降水井的位置，采用钻孔或者挖土的方式进行施工。
井筒采用钢管或者混凝土井筒，并且设置过滤层，防止土层流失。
4.降水管道连接将降水井与降水装置进行连接，采用高压软管或者排水泵进行连接。
管道连接处应密封，防止漏水。
5.降水装置启动通过启动降水装置，将井内地下水抽到地面，实现基坑的降水。
在降水过程中，要及时监测排水量、井内地下水位及地面沉降情况，调整降水量和降水井的井筒水位。
三、钢板桩施工方案1.前期准备进行基坑降水后，根据设计要求进行基坑开挖，并进行地下水位的监测。
确定钢板桩的布置位置和数量。
2.钢板桩安装按照设计要求，将钢板桩逐节安装到预定位置，其中，桩长和桩距需根据土质和设计要求进行调整。
安装时，要注意保持桩身垂直和水平位置的准确性。
3.钢板桩连接钢板桩的连接可以通过螺栓连接或者焊接连接。
连接处必须牢固，以确保整个支护结构的稳定性。
4.后续施工在钢板桩围护结构完成后，可以进行基坑的进一步施工，如地下室地板和墙体的施工。
四、安全措施1.在施工过程中，要对基坑降水的设备和降水井进行定期检查和维护，确保降水设备的正常运行。
2.在基坑周围设置防护栏杆，防止人员掉入基坑。
3.钢板桩安装过程中，要确保操作人员的安全，防止钢板桩倒塌或者碰撞。
4.在施工现场设置合理的指示标识，明确工作区域和安全区域，确保施工人员的安全。
总结：。
深基坑开挖井点降水试验方案

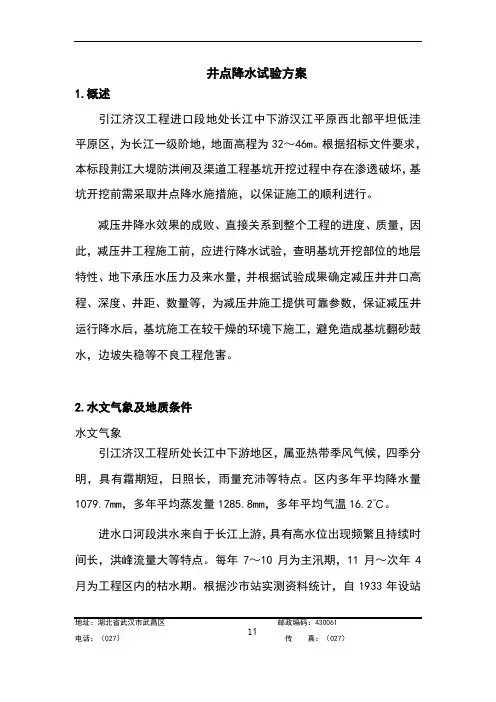

井点降水试验方案1.概述引江济汉工程进口段地处长江中下游汉江平原西北部平坦低洼平原区，为长江一级阶地，地面高程为32～46m。
根据招标文件要求，本标段荆江大堤防洪闸及渠道工程基坑开挖过程中存在渗透破坏，基坑开挖前需采取井点降水施措施，以保证施工的顺利进行。
减压井降水效果的成败、直接关系到整个工程的进度、质量，因此，减压井工程施工前，应进行降水试验，查明基坑开挖部位的地层特性、地下承压水压力及来水量，并根据试验成果确定减压井井口高程、深度、井距、数量等，为减压井施工提供可靠参数，保证减压井运行降水后，基坑施工在较干燥的环境下施工，避免造成基坑翻砂鼓水，边坡失稳等不良工程危害。
2.水文气象及地质条件水文气象引江济汉工程所处长江中下游地区，属亚热带季风气候，四季分明，具有霜期短，日照长，雨量充沛等特点。
区内多年平均降水量1079.7mm，多年平均蒸发量1285.8mm，多年平均气温16.2℃。
进水口河段洪水来自于长江上游，具有高水位出现频繁且持续时间长，洪峰流量大等特点。
每年7～10月为主汛期，11月～次年4月为工程区内的枯水期。
根据沙市站实测资料统计，自1933年设站11以来，最高历史水位为45.22m（冻结吴淞），最大历史流量为55200m3/s。
工程地质条件引江济汉工程龙高Ⅰ线进口段地处长江中下游汉江平原西北部平坦低洼平原区，工程区自第四纪以来，受新构造运动的影响，以垂直下降接受河湖相沉积为主。
区内出露地层以第四系松散堆积物为主，具二元结构特征，第三系地层一般多深埋于第四系松散堆积物之下。
工程区地下水分为孔隙潜水、孔隙承压水及基岩裂隙水。
区内地下水的水化学类型为重碳酸钙钠型及重碳酸钙镁型水，矿化度小于1克／升，属于低矿化淡水。
荆江大堤防洪闸地层结构主要有上部粘性土层、粉细砂、砂卵石层以及下伏下第三系泥质粉砂岩。
天然地基地基承载力标准值：壤土层地质为120kPa，粉细砂层地质为180kPa，砂卵石层地质为480kPa。
基坑降水降深要求和降水方案
基坑降水降深要求和降水方案
（一）降深要求
由于基坑开挖需挖穿填土层进入强透水性的砂层，基坑的涌水量较大，为保证基坑开挖的安全，坑壁结构的稳定，避免涌水和流砂的发生，降水设计时，将基坑降水和基坑支护的施工降水作统一考虑，务必保证地下水位降到基础桩承台底0.5m以下，且基坑中心线处的降深要求应低于开挖基底不少于0.5m。
（二）降水方案
目前，深基坑降水比较常用的有明沟降排水和管井井点降水。
其中基坑明沟降排水比较适用于降水深度不大的工程。
针对樟树市的地质的特点及降深要求，设计上采用管井井点降水进行基坑降水，并同时设计明沟排水，明沟排水只是收集基坑中和坑壁局部渗出的地下水和施工时的其它地下水。
1。
深基坑管井点施工降水方案(可编辑)
深基坑管井点施工降水方案一、编制依据1、根据东山县御龙海湾四号楼工程结构施工图2、国家有关施工技术、安全规范、规程3、厦门地质工程勘察院提供的本场地《岩土工程勘察报告》二、工程概况1、工程名称:御龙海湾四号楼工程2、工程地点：本项目位于漳州市东山县金銮大道的东北侧3、建设单位：东山县建昌鸿房地产开发4、工程规模：占地面积为：1007.96m2;总建筑：36721。
84m2；其中地上建筑面积为34602.24m2；地下建筑面积为2119。
6m2。
建筑层数地上三十四层，地下一层，建筑总高度：99。
75m，属一类高层综合楼。
本工程为钢筋混凝土框架剪力墙结构，基坑深达-5。
5m，工程大部分采用人工挖孔灌注桩（抗压和抗拔兼抗压桩），另外本场地穿插有脉岩（辉绿岩），并发育球状弧石，土体主要由填建筑土、细砂、粉质粘土及残积土组成，岩体主要为全~微风化岩.人工挖孔桩持力层为中微风化花岗岩。
依《岩土工程勘察报告》参透系数选择ZK53、ZK68孔对细砂（②③）、强风化岩⑧、中风化岩⑨进行简易抽水试验计算结果为ZK53孔渗透为4.89m3/d；ZK68孔渗透为1。
92m3/d。
人工挖孔桩下部为扩孔直径较大，无法采用机械成孔，故只能采用人工挖孔桩。
由于地下水较丰富故采用管井点降水方案。
三、主要施工方法1、管井成孔施工由于冲击成孔效率低，为了降低成本，深基坑土方开挖,先由机械挖土接近强风化到中等风化层，然后平整场地后，再安排冲击式钻机进场。
2、管井成孔施工工艺流程场地平整→井位放线→开挖浆池、浆沟→护筒埋设→钻机就位孔位校正→冲击造孔、泥浆循环，清除废浆、泥渣→清孔换浆→终孔验收→下滤水井管和填充砂砾。
3、施工要点（1）冲孔机就位前，应先在孔口设置圆形8mm钢板护筒，它的作用是保护孔口，定位导向，维护泥浆面，防止坍方。
护筒内径应比钻头直径大200mm左右，深为1.5m 左右，以保护孔口和防止塌孔。
然后使冲孔机就位，冲击钻应对准护筒中心，要求偏差不大于±20mm,开始低锤（小冲程）密击，锤高0.4—0。
深基坑支护、降水及土方开挖安全专项方案
深基坑⽀护、降⽔及⼟⽅开挖安全专项⽅案⼀、编制依据1、中冶赛迪⼯程技计的梅钢23#路综合管线改造⼯程给排⽔管廊施⼯图290.64TJ0005、梅钢23#路综合管线改造⼯程电缆隧道施⼯图290.64TJ0007；2、梅钢有关标准化⼯地及深基坑施⼯的相关规定和要求；3、场地的⼯程地质勘察报告；4、场地的环境条件；5、南京⼟苑建设⼯程咨询有限公司管廊、电缆隧道基坑⽀护设计⽅案意见。
⼆、⼯程概况梅钢2 管线改造⼯程（Ⅰ标段）中的管廊基坑呈L型，东西长约41.90m，南北宽约6.20m,由于基底要超挖换填1.50m，范围为外延⼤于1.00m，场地±0.00相当于绝对标⾼10.30m，现场地整平标⾼为-0.50m，则管廊基坑实际开挖为: 东西长约43.90m，南北宽约8.20m,开挖深度为10.80m。
电缆隧道基坑呈L型，东西长约35.20m，南北宽约3.40m,场地±0.00相当于绝对标⾼10.30m，现场地整平标⾼为-0.50m，则电缆隧道实际开挖为:东西长约35.20m，南北宽约3.40m,开挖深度为7.70m。
本次开挖⼟⽅量为18500m3，⽀护约为420吨。
三、周边条件本场地位于新建球罐区以西，炼钢车间以南，场地西侧17.3～21m范围内地下有3根管线，外侧管线埋深1.0 m，其余两根埋深1.5m，地⾯有煤⽓管线Z94#⽀架，⽀架基础为天然地基，地基埋深2.0m，基坑开挖期间需要保护。
南侧12.50m有新球罐区外管线N21#⽀架，⽀架基础为天然地基，地基埋深2.0m。
其他⽆需要保护的建（构）筑物。
四、场地的⼯程地质与⽔⽂地质条件根据中冶集团武汉勘察研究院有限公司提供的岩⼟⼯程勘察报告，（上海梅⼭钢铁股份有限公司，产品结构调整及⼯艺装备升级技术改造转炉炼钢⼯程岩⼟⼯程勘察报告），场地内（基坑开挖范围内）对基坑开挖有关的⼟层，⾃上⽽下主要如下：①1层杂填⼟（Q ml）：杂⾊，主要由混凝⼟路⾯、砖块、碎⽯、钢渣、⽣活垃圾等硬杂质混粘性⼟组成，碎⽯含量55％，直径2～10cm，呈湿、松散～稍密状态。
深基坑工程基坑支护基坑降水土方开挖安全专项施工方案
深基坑工程基坑支护基坑降水土方开挖安全专项施工方案一、工程概况本工程是深基坑工程，深度达到20米，计划使用开挖支护法施工。
基坑开挖过程中需要进行基坑支护、基坑降水以及土方开挖安全等专项施工。
二、基坑支护方案1.支护方法：采用桩墙结合土壁的支护形式。
首先进行桩基础施工，根据设计要求设置荷载桩及水平支撑桩。
然后进行土壁施工，选用符合设计要求的土方材料，并控制土壁平直、垂直度等质量指标。
2.监测技术：在整个支护过程中，需要进行监测。
监测内容包括支撑桩的沉降、倾斜情况以及土壁的变形情况。
采用自动监测仪器对这些数据进行实时监测和记录，以提供工程施工过程中的参数参考。
三、基坑降水方案1.降水井施工：首先进行降水井的施工，设置足够数量的降水井点，保证降水效果。
降水井应设置于基坑外围，并合理设置井距。
2.降水设备选择：根据需要降水的流量和井的深度，选择合适的降水泵和管道设备。
确保降水设备的流量、扬程等性能符合要求，并进行必要的维护和保养。
3.监测控制：在降水过程中，需要进行降水效果的监测控制。
根据实时监测的数据，灵活调整降水量，并随时关注降水井的沉降情况。
同时，定期清理井内的泥沙和淤泥，防止堵塞。
四、土方开挖安全方案1.土方开挖顺序：按照设计要求，控制开挖面的宽度和深度。
避免过度开挖，导致基坑边坡的稳定性下降。
先从顶部开始逐层开挖，将土方逐渐均匀削平，避免出现大量土方堆积于基坑内造成压力。
2.周边建筑物保护：在土方开挖过程中，需要保护周边建筑物的安全。
采取合适的支护措施，如设置支撑柱、支护墙等，并对建筑物进行定期巡视，确保其安全。
3.排土运输：控制土方开挖过程中的土方运输方式。
选择合适的运输工具和设备，确保土方运输过程中的安全性。
同时，合理安排土方堆放区，避免土方堆积过高或堆积于基坑周边，引起安全隐患。
4.安全防护措施：施工现场应配备必要的安全防护设备，如安全帽、防护眼镜、安全绳等，确保施工人员的安全。
施工现场应设置合理的警示标志，加强对施工人员的安全教育和培训。
深井井点降水施工工艺标准和方案
QB/ZJWS5203—2003深井井点降水施工工艺标准1 范围本工艺标准适用于渗透系数较大（10～250m/d）、土质为砂类土（或有流砂和重复挖填土）、地下水丰富、降水深（15～50m）、时间长的深井井点降水工程。
2 术语和定义2.1深井井点降水是在深基坑的周围埋置深于基底的井管，使地下水通过设置在井管内的潜水电泵将地下水抽出，使地下水位低于坑底。
本法具有排水量大，降水深（>15m），不受吸程限制，排水效果好；井距大，对下面布置的干扰小；可用于各种情况，不受土层限制；成孔（打井）有人工或机械均可，较易于解决；井点制作、降水设备及操作工艺、维护均较简单，施工速度快；如井点管采用钢管、塑料管，可以整根拔出重复使用；单位降水费用较轻型井点低（80～120元/m2）等优点，但一次性投资大，成孔质量要求严格。
3 施工准备3.1 主要机具设备3.1.1 井管由滤水管、吸水管和沉砂管三部分组成，可用钢管、塑料管或混凝土管制成，管径一般为300～357mm，内径宜大于潜水泵外径50mm。
3.1.1.1 滤水管长一般为3～9m，通常在钢管上分三段开孔，在开孔后的管壁上焊ф6mm垫筋，要求顺直，与管壁点焊固定，在垫筋外螺旋缠绕12号铁丝，间距1mm，与垫筋用锡焊焊牢，或外包10孔/cm2和41孔/ cm2镀锌铁丝网各两层或尼龙网。
上下管之间用对焊连接。
当土质较好，深度在15m内，亦可采用外径380～600mm、壁厚50～60mm、长的无砂混凝土管作滤水管，或在外再包棕树皮二层作滤网。
3.1.1.2 吸水管采用与滤水管同直径钢管制成。
3.1.1.3 沉砂管一般采用与滤水管同直径钢管，下端用钢管封底。
3.1.2 消泵用QY-25型或QW-25型、QB40-25型潜水电泵，或QJ50-52型浸油式潜水电泵或深井泵。
每井一台，带吸水铸铁管或胶管，并配上一个控制井内水位的自动开关，在井口安装阀门，以便调节流量的大小，阀门用夹板固定，每个基坑井点群应有2台备用泵。
基坑支护与降水工程施工方案
基坑支护与降水工程施工方案一、项目背景随着城市建设的不断发展，基坑支护与降水工程在地下室、地铁、桥梁等工程中扮演着越来越重要的角色。
基坑支护与降水工程是保障施工安全、地下水不外溢、土体不塌陷、周边建筑不受影响的关键工序。
本方案旨在针对某城市地下室建设工程的基坑支护与降水进行详细的规划和施工安排，确保工程顺利进行。
二、工程概况地下室建设基坑位于城市中心繁华商业区，地下水位较高，土层松软。
建设内容包括地下停车场、商业区等。
基坑深度约20米，面积约5000平方米。
三、基坑支护设计方案1. 边界围护：采用钢板桩支护，围护深度为20米，桩间距为1米，桩厚为12mm；2. 地下墙支撑：在基坑内侧布置水泥桩支撑结构，间距1.5米，深度为20米；3. 土方开挖：采用机械开挖方式，同时配合支撑结构施工，确保基坑周边土体稳定；4. 水平支撑：设置水平支撑结构，水泥桩连接水平梁，形成整体支撑系统；5. 深基坑降水：采用井点降水和管网抽水相结合的方式，提前排除基坑内积水，控制地下水位。
四、降水工程方案1. 降水井布置：在基坑四周设置降水井，间距不超过10米，深度深于基坑底板；2. 抽水设备选择：选择大功率离心泵，确保抽水效率；3. 抽水控制：根据降水量和地下水位，合理控制抽水量，避免对周边环境造成影响；4. 抽水排放：将抽出的地下水通过管道排放至市政管网，确保不对周边地下水体系产生破坏。
五、施工安排1. 地面施工准备：清理基坑周边杂物，确保施工通道畅通；2. 基坑支护施工：按照设计方案进行钢板桩、水泥桩、水平支撑的施工；3. 土方开挖：机械开挖同时进行支撑结构施工，保证基坑稳定；4. 降水工程施工：先进行降水井的布置和井筒安装，然后进行抽水设备的安装和试运行；5. 施工监测：设置各类传感器对基坑支护和降水工程进行实时监测，及时调整工程方案。
六、安全保障1. 施工现场设置安全警示牌，保持施工现场秩序；2. 确保工人佩戴安全防护装备，并参加相关安全培训；3. 禁止跳车、大声喧哗等安全隐患行为；4. 定期组织安全会议，强调施工安全意识。
