地震波传播路径与速度分析
地震原理分析实验报告(3篇)
第1篇一、实验目的1. 了解地震的基本原理和成因。
2. 掌握地震波的传播特性和地震观测方法。
3. 分析地震发生时地表的振动现象。
二、实验原理地震是地球内部能量积累到一定程度后突然释放的一种地质现象。
当能量积累到一定程度时，地壳发生断裂，产生地震波，从而引起地表振动。
地震波分为纵波（P 波）和横波（S波），它们在地球内部和地表传播，导致地震发生。
本实验通过模拟地震波的产生、传播和接收过程，分析地震波的传播特性和地震观测方法，进而了解地震的基本原理和成因。
三、实验仪器与材料1. 地震波模拟装置：包括地震波发生器、地震波接收器、信号放大器、示波器等。
2. 实验数据记录纸、笔。
3. 实验指导书。
四、实验步骤1. 连接实验装置，确保地震波发生器、接收器、放大器和示波器等设备正常运行。
2. 在地震波发生器处产生地震波，调整地震波发生器的参数，模拟不同震级的地震。
3. 观察地震波接收器接收到的地震波信号，记录地震波的特征参数。
4. 将地震波信号输入示波器，观察地震波的波形，分析地震波的传播特性和振动现象。
5. 根据实验数据，分析地震波在地球内部和地表的传播规律，探讨地震成因。
五、实验数据记录与处理1. 记录地震波发生器产生的地震波参数，如震级、频率、振幅等。
2. 记录地震波接收器接收到的地震波信号，包括时间、振幅、频率等。
3. 将地震波信号输入示波器，观察波形，记录波形特征。
4. 根据实验数据，分析地震波的传播特性和振动现象。
六、结果分析1. 地震波在地球内部和地表的传播速度不同，P波在固体、液体和气体中传播速度依次降低，S波在固体中传播速度大于液体和气体。
2. 地震波在传播过程中，振幅逐渐减小，说明地震波的能量在传播过程中逐渐消耗。
3. 地震波在接收器处产生振动，振动的振幅与地震波的能量成正比。
4. 地震波在地球内部和地表的传播规律与地震成因密切相关。
七、结论通过本次实验，我们了解了地震的基本原理和成因，掌握了地震波的传播特性和地震观测方法。
第三章-地震学基础—地震波传播理论
地震学基础
第三章 地震波传播理论
第三章 地震波传播理论
地震学基础
令入射的波前A`B`，反射波的波前CD和透射波的波前CE与 界面R的夹角分别为α、β 、γ。叫α为入射角，β为反射角，γ为透 射角。从ΔA`Β`C 、ΔA‘EC 和 ΔA`DC的简单的三角函数关系可有：
1 t CB' A'C sin 1 t A'D A'C sin 整理后： 2 t A'E A'C sin
当 f 时，d 0
d
1 f
能量束成为“线”（射线）
d
第三章 地震波传播理论
地震学基础
非均匀介质中的地震射线
射线（Ray)
第三章 地震波传播理论
地震学基础
Fermat原理在地震学中的应用
Snell定律
入射波 （Incident Wave）
反射波 （Reflected Wave）
ref
V1 V2
第三章 地震波传播理论
地震学基础
传播定律定理： 用射线和波前来描述波的传播 位置和能量随时间变化的关系，这种关系是工程地 震勘察资料处理中的重要组成部分，是进行地震数 据资料处理和定性定量解释的依据。下面就地震波 传播中有关的运动学和动力学中的定律定理介绍给 大家。
第三章 地震波传播理论
地震学基础
发生波类型的转变（分裂），可以用斯涅尔定律来说明。
《地震地层学》第四章 地震速度-岩性分 析3
第四章地震速度－岩性分析地震波的速度是地震勘探中最重要的一个参数，同时也是地震地层解释中最重要的一个参数。
从实质上讲，各种（大多数）地震技术的核心任务（主要目标），在诞生初期，几乎都是围绕着地层速度的勘测在进行。
从另一方面看，地震反射资料无非是地层界面之间波阻抗差的反映。
第一节地震波传播速度的影响因素一、岩石弹性常数的影响根据“均匀的完全弹性介质中弹性波的波动方程”可以知道，地震纵波与横波在介质中传播的速度与介质的弹性常数之间存在下述关系：V==（4－1）pV==（4－2）s式中λ、μ是拉梅系数；ρ是介质的密度；E是杨氏模量；δ是泊松比。
它们都是说明介质的弹性性质的参数。
E比ρ相对于密度增加了，增加的级次较高。
二、岩性的影响表一、表二、沉积岩的波速三、密度的影响除了波动方程导出的严格公式外，已经可以肯定，速度与密度的关系近似为线性关系，随着密度的增加，速度也会增加。
另外，国外对大量岩石样品做了物性研究后，提出了下列经验公式：4Va ρ= （4－3）140.31V ρ= （4－4） 但是，速度与密度的关系随地区的不同而有差异，在每个地区应该存在一定的关系。
四、与埋深的关系大量实际资料表明，在岩石性质和地质年代相同的条件下，地震波的速度随岩石埋藏深度的增加而增大，其原因主要是埋深控制地层压实程度的高低。
一般地，存在如下公式：0()CZ V Z V e = （4－5）五、与地质年代的关系在相同埋深条件下，地质年代增加时，塑性介质的蠕变，造成压实程度增高，进而速度降低。
六、与孔隙度和流体成分的关系 1、时间平均方程11f mV V V Φ-Φ=+ （4－6） 2、油、气、水等流体的速度很小，尤其是气。
5000/m V m s =，(1600/f V m s =盐水）， (1300/fV m s =油），(300~400/f V m s =气）。
七、温度压力的影响温度升高，速度减小；压力增大，速度减小。
地震波速度资料解释
地震波速度资料的解释论文提要地震波速度是地震勘探中最重要的一个参数，是地震波运动学特征之一。
在资料处理和解释过程中，速度资料均十分重要。
例如在计算动校正时需要叠加速度，绘制构造图进行时深转换时需要平均速度。
近年来，速度资料在地震解释中应用得越来越广泛，概括起来有以下几方面：（１）进行时深转换、绘制深度剖面和构造图。
（２）根据速度资料识别波的性质，如多次波、绕射波和声波等。
（３）利用速度资料制作合成地震记录和理论地震模型，对地震记录作模拟解释。
（４）利用速度纵横向变化规律，研究地层沉积特征和相态展布。
（５）利用层速度资料，预测岩性分布和砂泥岩横向变化。
（６）利用速度资料计算反射系数图板，进行烃类检测，判别含气亮点。
（７）利用合成声波测井，进行砂体横向追踪和对比。
（８）利用速度资料预测地层异常压力。
由此可见，提取和分析速度资料是地震地质解释的一项重要的工作，熟悉各种有关的速度概念、速度资料的求取方法和影响速度的各种地质因素对于应用速度资料解决地质问题是很重要的。
正文一、理论研究和实际资料证实，地震波在岩层中的传播速度与岩层的性质、岩石的成分、密度、埋藏深度、地质时代、孔隙度、流体性质等因素有关，下面分别分析各种因素对速度的影响。
（一）影响速度的一般因素1.岩性由于各种岩石类型的成分不同，其传播地震波的速度是不同的（图５—１）；有时即使是同一种岩石类型，由于结构不同其波速也在一定围变化。
地震波传播速度主要取决于构成这些岩石矿物的弹性性质，一般来说，火成岩孔隙很少或没有孔隙，地震波速度比变质岩和沉积岩的都高，且变化围小；变质岩的波速变化围较大，沉积岩波速最低，变化围大，这主要与沉积岩成分和结构复杂，受孔隙度和流体性质的影响较大有关。
表（５—１）是几种类型岩石与介质的波传播速度和波阻抗资料。
2.密度通过大量岩石样品物性研究和数据分析整理，发现地震波速度与岩石体积密度之间（图５—１（ａ）、（ｂ）），存在着一种令人满意的近似关系。
地震波在岩土体中的传播特性探究
地震波在岩土体中的传播特性探究地震是一种自然灾害，常常给人们的生活和财产带来巨大损失。
为了更好地预测和抵御地震的风险，科学家们对地震波在岩土体中的传播特性进行了深入的研究与探究。
地震波是地震事件中以传播能量的形式向周围传播的振动波动。
它们是由地震震源释放的能量所激发产生的。
地震波的传播特性是研究地震的重要基础，也是判断地震强度和预测地震危险性的重要参考。
地震波在岩土体中传播的特性受到岩石和土壤的物理特性、断裂带的分布、地下介质的变化等因素的影响。
研究发现，不同类型的岩土体对地震波的传播具有不同的影响。
例如，硬质岩石能够有效传播高频地震波，而软弱的土体则会发生衰减和散射，使地震波传播距离有限且受到衰减影响。
因此，地震波在不同地质条件下的传播速度、传播路径和强度会有所不同。
研究表明，在岩土体中传播的地震波可以分为纵波和横波两种类型。
纵波是沿着波的传播方向振动的压缩性波动，而横波则是垂直于传播方向振动的剪切性波动。
这两种波动在不同地质介质中传播的速度和特性也会有所不同。
例如，在均匀和坚硬的岩石中，纵波的传播速度要高于横波，而在软土中则相反。
这种差异对地震波的传播路径和接收到的信号有重要的影响。
另外，地震波在传播过程中还会发生衍射、折射、反射和散射等现象。
这些现象使地震波的传播路径变得复杂多样，并且会对地震波的传播速度和强度产生影响。
例如，当地震波遇到介质边界或异质性地层时，会发生反射和折射，使地震波方向改变。
散射则会使地震波在岩土体内发生多次反射、折射和干涉，导致波形的复杂变化。
为了研究地震波在岩土体中的传播特性，科学家们采用了多种手段和技术。
地震勘探是一种常用的方法，通过在地表布设地震探测器，记录地震波到达的时间、强度和波形变化，然后分析这些数据得到有关地震波传播特性的信息。
声波测井、射孔试验和地震反演等技术也被广泛应用于地震波研究中。
地震波在岩土体中的传播特性探究对于地震风险评估和地震防灾工作具有重要的意义。
1.4地震反射波法4.2.5
向斜在时间剖面上的特征
对于曲率相同， 深度不同的凹 界面，随着深 度的加大将出 现不同的反射 特征：
浅层为平缓收 缩型；
中层为聚焦型；
深层为回转型； 如图2-8
4.3.3.2 断层的特征和解释 1．水平地层中的断层 图1.4.68（a）是水平地层出现的断面直立的断层，这时水平叠加剖面 的形态与实际模型基本一致，只是断棱处可能出现绕射波。当断面倾斜 时，断面反射要向其下倾方向偏移（图1.4.68(b)、(c)）。

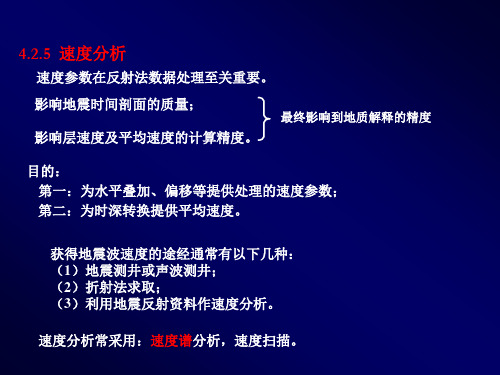

4.2.5 速度分析
速度参数在反射法数据处理至关重要。
影响地震时间剖面的质量；
影响层速度及平均速度的计算精度。
最终影响到地质解释的精度
目的： 第一：为水平叠加、偏移等提供处理的速度参数； 第二：为时深转换提供平均速度。 获得地震波速度的途经通常有以下几种： （1）地震测井或声波测井； （2）折射法求取； （3）利用地震反射资料作速度分析。 速度分析常采用：速度谱分析，速度扫描。
4）均方根速度：在水平层状介质中，取各层层速度对垂直传播时 间的均方根值就是均方根速度与总时间之比就是射线速度
时深转换
由于通过水平叠加或偏移等处理得出的地震剖面，其纵坐标是以时 间来表示的，所以称之为时间剖面。可以定性地反映出反射界面的 轮廓，但界面的确切深度和产状还和速度参数密切相关。
地震时间剖面实例
2. 标准反射层地质属性的确定：
（1）利用连井地震剖面（2）利用层速度资料， （3）利用钻井和测井资 料，（4）利用邻区钻井资料或已知地震层位对比，（5）利用区域地质 资料和其它物探资料推断
测线闭合圈对比
层位的闭合
4.3.3 各种地质现象在地震剖面上的特征及解释
1 ．背斜在水平叠加剖面上的几何形 态特征。 ① 平缓背斜，深度剖面与水平叠加 时间剖面上相似，范围稍宽，背斜 顶部位置一致（图a）。 ② 曲率大的背斜，水平叠加时间剖 面比实际范围宽得多 (图b） 。 ③ 对宽度与曲率相同但深度不同的 平行背斜，水平叠加剖面上，随深 度加大，隆起范围加大（图c） 。
地震波速度模型及其应用
地震波速度模型及其应用地震波速度模型是地震学中的一个重要研究领域，它对于我们理解地震波的传播规律、预测地震危险性以及构建地震工程设计等方面具有重大意义。
本文将介绍地震波速度模型的基本原理，以及其在地震学研究和地震工程方面的应用。
一、地震波速度模型的基本原理地震波是地震事件中传播的一种波动现象，其速度与介质的物理性质密切相关。
地震波速度模型是指对地下介质中地震波传播速度进行建模和研究的过程。
通常地震波速度模型可以分为纵波速度模型和横波速度模型两个方面。
纵波速度模型（Vp）是指地震波在地下介质中的纵向传播速度。
纵波速度受到介质的密度、岩石类型、孔隙度、饱和度等多种因素的影响。
科学家通过采集地震数据并进行分析，可以获得不同深度下地下介质的纵波速度分布情况。
纵波速度模型的建立可以帮助我们了解地下介质的物理性质，预测地震活动的强度和传播方式等。
横波速度模型（Vs）是指地震波在地下介质中的横向传播速度。
横波速度也受到介质的物理性质的影响，但相对于纵波速度更加敏感于介质的密度和岩石类型。
横波速度模型的建立可以帮助我们确定地下介质的失稳性，提供地震工程设计中的重要参数。
二、地震波速度模型的应用1. 地震学研究领域地震波速度模型在地震学研究中起到了重要的作用。
通过建立地下介质的速度模型，科学家可以对地震波的传播路径进行模拟和预测。
这对于理解地震波传播的规律、地震活动的危险性评估以及地震预警系统的建立具有重要意义。
地震波速度模型也可以用于确定地震震源机制，研究地震的发生机制和地震活动的时空演化规律。
2. 地震工程设计地震波速度模型在地震工程设计中扮演着至关重要的角色。
结合地下介质的速度模型，工程师可以预测地震波在地表产生的破坏规模和传播方向，从而确保建筑物和工程结构在地震中的安全性。
地震波速度模型还可以帮助工程师确定合适的地震动输入，为地震安全设计提供依据。
3. 地震监测和勘探地震波速度模型也在地震监测和勘探中起到了重要作用。
《地震勘探原理》地震波的速度
第四章地震波的速度
第1节地震波在岩层中的速度及与各种因素的关系
第2节几种速度的概念
第3节各种速度之间的关系
第4节平均速度的测定
第5节叠加速度谱的制作与解释
主讲教师：刘洋
第1节地震波在岩层中的速度及与
各种因素的关系
）速度比值（或泊松比）
112111212222−−=−⎟⎟⎠⎞⎜⎜⎝⎛−⎟⎟⎠⎞⎜⎜⎝⎛r r V V V V S P S P
对数－对数坐标0.25
0.31V ρ=）
、温度、压力
）随着温度的升高，速度降低
）随着压力的升高，速度增加
第2节几种速度的概念。
需总时间之比是平均速度。
第3节各种速度之间的关系
第4节平均速度的测定
第5节叠加速度谱的制作与解释
道集动校正速度：
3500m/s 动校正速度：
4400m/s 动校正速度：4150m/s
CMP。
地震学实验报告(3篇)
第1篇实验名称：地震波传播特性研究实验目的：1. 了解地震波的传播特性。
2. 掌握地震波的记录和分析方法。
3. 熟悉地震仪器的使用。
实验时间：2023年X月X日实验地点：地震实验室实验仪器：地震仪、地震波记录系统、地震波发生器、传感器、信号放大器、计算机等。
实验原理：地震波是一种弹性波，主要包括纵波（P波）和横波（S波）。
地震波在地球内部传播时，会携带地震源的信息，通过分析地震波的传播特性，可以了解地震的成因、震源位置和震级等信息。
实验步骤：一、地震波发生器的安装与调试1. 将地震波发生器安装在实验室内，确保其固定牢固。
2. 调整地震波发生器的频率和振幅，使其符合实验要求。
3. 连接地震波发生器与传感器，确保信号传输稳定。
二、传感器的布置与连接1. 在实验室内布置多个传感器，确保其分布均匀。
2. 将传感器与信号放大器连接，放大地震波信号。
3. 将放大后的信号输入地震仪，记录地震波传播过程。
三、地震波记录与分析1. 启动地震仪，记录地震波传播过程中的纵波和横波信号。
2. 利用地震波记录系统，对地震波信号进行放大、滤波、数字化等处理。
3. 分析地震波传播过程中的速度、振幅、频率等参数，了解地震波的传播特性。
四、实验结果与讨论1. 根据实验数据，绘制地震波传播曲线，分析地震波在实验室内传播过程中的速度、振幅、频率等参数。
2. 比较不同传感器的记录结果，分析地震波在实验室内传播过程中的传播路径和传播速度。
3. 结合地震学理论，对实验结果进行讨论，分析地震波在地球内部传播的规律。
实验结果：一、地震波传播速度实验结果显示，地震波在实验室内传播速度约为V=2000m/s，与理论值相符。
二、地震波振幅与频率实验结果显示，地震波在传播过程中的振幅逐渐减弱，频率逐渐降低，符合地震波传播规律。
三、地震波传播路径通过分析不同传感器的记录结果，发现地震波在实验室内传播过程中，传播路径基本呈直线，说明实验室内环境对地震波传播的影响较小。
地震概论第三章地震波
地震产生的P波传播时，在遇到地 表面反射后就产生PP波。同理S波在遇 到地表面后产生的反射波，称之为SS波。 PcP波表示的是在核幔边界上反射的P波， PKP波是能够穿透液态外核的P波。内 核的任何P型波均标以I。例如PKIKP， 它代表一P波通过地幔、外核、内核、 再经过外核、地幔到达地表。外核是液 态的，不能传播S波，所以没有与K相应 的S波。穿过内核的S波用J表示。确认 这种S波，可以证明内核是固态的。
地震波的传播过程中，如果遇到 障碍物，且障碍物的尺度比波长大得 多，那么波就沿着射线传播，并在障 碍物上发生反射和折射。如果波遇到 的障碍物的尺度比波长小得多，那么 障碍物对波本身来说可以忽略不计。 而如果波遇到的障碍物的尺度和波长 相差不多，那么波就在这个障碍物上 发生散射。 多大的障碍物就散射多 大波长的地震波。
3.2 地震波的传播 3.2.1 波在分界面上的传播 P波以一角度射向边界面时，它不但分成一反射地震P 波和一折射的P波，还要产生一反射S波和折射S波，因为 在入射点边界上的岩石不仅受挤压，还受剪切。即，入射 P波产生4种转换波。
SV波斜入射于内部边界时，会产生 反射和折射的P波和SV波。在这种情况 下反射和折射的S波总是SV型，这是因 为当入射的SV波到达时，岩石质点在与 地面垂直的入射面里横向运动。 如果入射的S波是水平偏振的SH型， 则质点在垂直于入射平面且平行于边界 面的方向上前后运动，在界面上没有挤 压或铅垂方向的变形，这样不会产生相 应的新的P波和SV波，只有SH型的一个 反射波和折射波。
3.4 地震波的应用
3.4.1 地震波是打开地心之门的钥匙 20世纪初，南斯拉夫地震学家莫 霍洛维奇发现，在地下33千米的地方 ，地震波P波速度的传播速度猛然加 快，由6.0km/s变为8.2km/s，横波速 度则从4.2 km/s增加到4.4km/s左右， 这表明这里的物质密度很大，物质成 分与地球表面不同。后来地球内部这 个分界面，就被称为“莫霍面”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地震波传播路径与速度分析
地震是地球上最常见的自然灾害之一，它的发生往往给人们的生命和财产带来
极大的损失。
地震波是地震能量在地球内部传播过程中的结果，了解地震波的传播路径与速度对于地震研究和防灾减灾工作至关重要。
地震波的传播路径通常可以分为P波、S波和表面波三种类型。
P波是最快到
达的波动，也是影响地震带来的第一种波动。
P波是一种纵波，它的传播速度相对
较快，可以在固体、液体和气体介质中传播。
在地震发生时，当P波到达地表时，人们感受到的是一种像是快速到来的冲击。
S波是次于P波到达的波动，它是一种横波，只能在固体介质中传播，传播速
度比P波稍慢。
S波的传播路径沿着地球内部的垂直方向传播，给地表带来的影响
相对较小，但仍然会引起明显的振动。
S波振动的方向与地震波传播路径的垂直方
向相同，使得人们在地震发生时会感到一种从上下来回晃动的感觉。
表面波是沿着地表传播的波动，它的传播路径相对较长，速度较慢。
表面波包
括Rayleigh波和Love波两种类型。
Rayleigh波主要是由地球表面摩擦引起的，它
的振动方式呈现出类似水波的滚滚效应。
Love波则是通过地球表面的剪切力传播，它的振动方式呈现出沿水平方向振动的特点。
地震波的传播速度与地球内部的密度、硬度有着密切的关系。
在地球内部，介
质的密度和硬度随着深度的增加而逐渐增大，因此地震波的传播速度也会随之增加。
此外，不同类型的地震波在不同的介质中传播速度也会有所不同。
由于地震波传播速度的差异，地震台网可以通过监测到的到时差来确定地震的震源位置和震级大小。
地震波的传播路径与速度分析在地震研究和防灾减灾工作中具有重要意义。
通
过分析地震波的传播路径，可以了解地壳和地幔的物理特性，深入研究地球内部的结构和变化。
通过对地震波速度的测量，可以了解地下介质的性质，为地质勘探和矿产资源的开发提供重要参考。
此外，地震波传播路径与速度的分析还可以为地震灾害的预测和防范提供帮助。
通过对地震波的传播路径进行模拟和预测，可以预测地震的传播范围和强度，为地震预警系统的建立和地震风险评估提供科学依据。
同时，对地震波速度的分析也可以帮助科学家研究地震发生的机理和规律，为地震力学的研究提供有力支撑。
总之，地震波传播路径与速度的分析对于地震研究和防灾减灾工作具有重要意义。
通过揭示地震波在地球内部的传播规律，可以加深我们对地球内部结构和变化的了解。
通过预测地震的传播范围和强度，可以提供重要的预警信息和风险评估，减少地震灾害给人类社会造成的损失。
地震波传播路径与速度的研究，将继续为地震学和地球科学的发展做出贡献。
