光纤激光器的优势
光纤激光器军事领域的应用
光纤军事领域的应用【摘要】通过大学物理实验光纤专题实验的学习和操作，对光纤有了初步了解。
为更加全面深入了解光纤的应用，我就光纤在军事方面的应用展开了解。
随着光纤的不断发展，在军事领域展现出越来越重要的应用前景。
主要介绍了光纤技术原理及优势，重点探讨了光纤技术在军事领域的应用。
【关键词】光纤；军事领域；应用【Key words】High—power；fiber laser；military field；pplication 1 引言由于光纤作为一种传输媒质，与传统的铜电缆相比具有一系列明显的优点，因此，自70年代以来，光纤技术不仅在电信等民用领域取得了飞速的发展，而且因其抗电磁干扰、保密性好、抗核辐射等能力，以及重量轻、尺寸小等优点，使它也得到了各发达国家政府和军方的重视与青睐。
在美国，三军光纤技术开发活动的计划项目分成五大部分：有源和无源光元件、传感器、辐射效应、点对点系统和网络系统。
由三军光纤协调委员会进行组织，每年投资为5千万美元。
在面向21世纪的今天，美国国防部已把“光子学、光电子学”和“点对点通信” 列为2010年十大国防技术中的两项。
其中光纤技术占据着举足轻重的地位。
这预示着美国等西方国家对光纤技术军事应用的研究将全面展开并加速进行。
而各项先期应用及演示、验证表明。
21世纪的军事通信和武器装备离开了光纤技术将无“现代化”或“先进”可言，在未来战争中将处于被动挨打的局面。
2 大功率光纤激光器所谓光纤激光器就是利用稀土掺杂光纤作为增益介质的激光器。
大功率光纤激光器由于广泛采用了包层泵浦技术，无论在光束质量、工作效率、结构体积和系统维护等方面，与同等功率水平的传统激光器相比，均占有明显的优势。
一是光转换效率高。
光纤激光器独特的波导式结构设计，减少了不必要的能量损失，因而有潜力达到最高效率。
目前光纤激光器的效率是60％一80％，而其他激光器报导的最大效率只有50％左右。
二是输出高功率及输出稳定性好。
飞秒激光器和光纤激光器的区别
一、光纤飞秒激光器是什么飞秒是一种时间单位，1飞秒只有1秒的一千万亿分之一，即1e−15秒或0.001皮秒（1皮秒是，1e−12秒）。
光纤飞秒激光器是新一代的飞秒激光器，具有小型化、便携化、风冷却、低成本和稳定性高等优势。
光纤飞秒激光器是光纤频率梳的核心种子光源，光纤频率梳已成为很多高端研究的基础科学仪器，例如光钟的频率测量、引力波的测量、高精度绝对距离测量，导航定位以及时间频率标准传递等。
二、光纤飞秒激光器的应用以光纤飞秒激光频率梳为核心的精密光谱源标准装置的建立，不仅为我国国防、军事等领域广泛应用的红外激光源提供精密的校准测试服务，而且为将来便携式激光跟踪仪、小型化激光雷达等高新武器提供更精密的激光源。
此外，光纤激光频率梳的研究还可改进现有的全球定位系统、提高全球定位系统的精度，同时为战略武器导航、全球通信、航空航天、探矿、救援等涉及国防安全的领域提供精确地的定位，使我国在该领域的工作彻底摆脱对国外的封锁和限制，它的建立还可以将长度、时间和频率等物理量统一到极高精度的标准，最终促成新一代全球定位系统的产生。
三、飞秒激光器和光纤激光器的区别飞秒光纤激光器是主体以光纤为基础，包括光纤做成的增益介质，光纤做成的锁模谐振器等等，制造的飞秒脉冲激光器。
飞秒激光器指的是所有能够产生飞秒脉冲激光的激光器，包括飞秒光纤激光器，飞秒半导体激光器，飞秒调Q激光器，等等。
飞秒激光器和光纤激光器的区别有以下几点：1、波长不同，飞秒激光器是800nm，光纤激光器一般是1064nm2、脉宽不同，飞秒激光器脉宽单位是fs，光纤激光器脉宽单位是ns3、功率不同，飞秒激光器功率一般在5W以下，光纤激光器一般在10W以上4、峰值功率不同，飞秒激光器峰值功率远远高于光纤激光器的峰值功率。
光纤激光切割机与激光切割机的区别【详解】
激光切割机有很多种类，其中就有二氧化碳激光切割机，和光纤金属激光切割机等，这其中销量最好的，也是性价比最高的，就是我们今天的主角：光纤金属激光切割机。
光纤激光切割机为什么好，好在哪里？请往下看。
二氧化碳激光切割机：在2000年的时候有成套的功率很大的激光切割设备现世，能够切割25毫米以内的全尺寸不锈钢板，碳钢等常规材料，以及内铝板和亚克力板等。
因为co2激光束是连续激光，在但是是激光切割机中切割断面效果最好的，但是二氧化碳激光切割机主机消耗电量太大，激光其维护昂贵等无法克服的因素，近年来受到光纤激光切割机的巨大冲击，市场已明显处于萎靡的状态。
光纤金属激光切割机：光纤激光切割机是通过一根柔性集成的光纤传输能量。
光纤激光切割机具有结构紧凑全固态，光纤到光纤的设计，不需要通过任何镜片或者光学器件进行对准或调整。
与传统激光切割机相比，光纤激光切割机小巧轻便，从而节省了占地面积，此外由于传统激光切割机是通过镜片实现精密准直的，因此应用时必须非常小心；而光纤激光切割机的结构更加稳固，能够在各种工作环境中运转自如，而且更易于运输。
扩展资料：光纤激光切割机与其他激光切割机有什么不同：激光切割机是现代化工业发展的需求，它不仅在切割速度、效率、精度、成本等优于传统的切割方式，同时也是行业发展和进步的标志。
目前激光切割机分为：光纤激光切割机、CO2激光切割机、YAG金属激光切割机。
其中光纤激光切割机颇受人们的关注，那么光纤激光切割机与其他激光切割机有什么不同?下面一起来了解下：(能够切割厚板材且速度快，但是成本高)CO2激光切割机，切割稳定且厚度高，如：20mm以内的碳钢，10mm以内的不锈钢，8mm以下的铝合金;CO2激光器的波长为10.6um，比较容易被非金属吸收，不仅可以切割金属材料还可以高质量地切割非金属材料.如：木材、亚克力、PP、有机玻璃等;由于CO2和其他激光切割机相比;光纤激光的光电转化率高达25%以上，而CO2激光的光电转化率只有10%左右，在电费消耗、配套冷却系统等方面光纤激光的优势相当明显;特别注意的是，在国际安标准上，将激光的危害分为四个等级，CO2激光属于危害最小的一级。

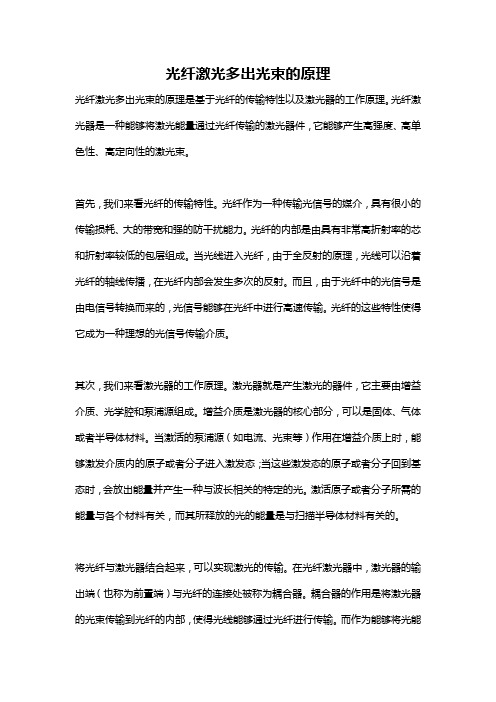

光纤激光多出光束的原理
光纤激光多出光束的原理光纤激光多出光束的原理是基于光纤的传输特性以及激光器的工作原理。
光纤激光器是一种能够将激光能量通过光纤传输的激光器件，它能够产生高强度、高单色性、高定向性的激光束。
首先，我们来看光纤的传输特性。
光纤作为一种传输光信号的媒介，具有很小的传输损耗、大的带宽和强的防干扰能力。
光纤的内部是由具有非常高折射率的芯和折射率较低的包层组成。
当光线进入光纤，由于全反射的原理，光线可以沿着光纤的轴线传播，在光纤内部会发生多次的反射。
而且，由于光纤中的光信号是由电信号转换而来的，光信号能够在光纤中进行高速传输。
光纤的这些特性使得它成为一种理想的光信号传输介质。
其次，我们来看激光器的工作原理。
激光器就是产生激光的器件，它主要由增益介质、光学腔和泵浦源组成。
增益介质是激光器的核心部分，可以是固体、气体或者半导体材料。
当激活的泵浦源（如电流、光束等）作用在增益介质上时，能够激发介质内的原子或者分子进入激发态；当这些激发态的原子或者分子回到基态时，会放出能量并产生一种与波长相关的特定的光。
激活原子或者分子所需的能量与各个材料有关，而其所释放的光的能量是与扫描半导体材料有关的。
将光纤与激光器结合起来，可以实现激光的传输。
在光纤激光器中，激光器的输出端（也称为前置端）与光纤的连接处被称为耦合器。
耦合器的作用是将激光器的光束传输到光纤的内部，使得光线能够通过光纤进行传输。
而作为能够将光能量有效传输的介质，光纤在光线传输过程中几乎没有能量损失，并且能够将激光的能量集中起来形成一束光线。
在光纤激光器中，激光的束腰是实现光纤输出光束的关键。
束腰是指激光光束在光纤中截面最小的地方，也是光束的发散度最小的地方。
束腰的形成是通过调节耦合器和光纤之间的距离以及耦合器的弯曲程度来实现的。
调节耦合器与光纤之间的位置可以改变耦合器的有效折射率，进而改变光的传输特性，使得激光光束能够在光纤内部形成一个相对集束的效果。
另外，光纤的直径和光纤的数目也会影响激光的输出光束。
各功率激光的特点.
常见激光技术总结目前常见的激光器按工作介质分气体激光器、固体激光器、半导体激光器、光纤激光器和染料激光器5大类，近来还发展了自由电子激光器。
大功率激光器通常都脉冲方式输出已获得较大的峰值功率。
单脉冲激光指的是几分钟才输出一个脉冲的激光，重频激光指的是每分钟输出几次到每秒输出数百次甚至更高的激光。
一、气体激光器1.He-Ne激光器：典型的惰性气体原子激光器，输出连续光，谱线有632.8nm（最常用），1015nm，3390nm，近来又向短波延伸。
这种激光器输出地功率最大能达到1W，但光束质量很好，主要用于精密测量，检测，准直，导向，水中照明，信息处理，医疗及光学研究等方面。
2.Ar离子激光器：典型的惰性气体离子激光器，是利用气体放电试管内氩原子电离并激发，在离子激发态能级间实现粒子数反转而产生激光。
它发射的激光谱线在可见光和紫外区域，在可见光区它是输出连续功率最高的器件，商品化的最高也达30-50W。
它的能量转换率最高可达0.6%，频率稳定度在3E-11，寿命超过1000h，光谱在蓝绿波段（488/514.5），功率大，主要用于拉曼光谱、泵浦染料激光、全息、非线性光学等研究领域以及医疗诊断、打印分色、计量测定材料加工及信息处理等方面。
3.CO2激光器：波长为9~12um（典型波长10.6um）的CO2激光器因其效率高，光束质量好，功率范围大（几瓦之几万瓦），既能连续又能脉冲等多优点成为气体激光器中最重要的，用途最广泛的一种激光器。
主要用于材料加工，科学研究，检测国防等方面。
常用形式有：封离型纵向电激励二氧化碳激光器、TEA二氧化碳激光器、轴快流高功率二氧化碳激光器、横流高功率二氧化碳激光器。
4.N2分子激光器：气体激光器，输出紫外光，峰值功率可达数十兆瓦，脉宽小于10ns，重复频率为数十至数千赫，作可调谐燃料激光器的泵浦源，也可用于荧光分析，检测污染等方面。
5.准分子激光器：以准分子为工作物质的一类气体激光器件。
光纤激光器.doc
光纤激光器1、激光器基本结构激光器由三部分组成：泵浦源、增益介质、谐振腔。
图1 激光器基本结构示意图1.1 原子能级间受激吸收与受激辐射E 1E 2E 1E 2受激吸收E=E 1-E 2E1E 1E 2E 2E=E 1-E 2受激辐射E=E 1-E 2E=E 1-E 2图2 受激吸收与受激辐射示意图受激吸收为在能量为E 入射光子的作用下，处在低能级E 1的粒子吸收能量E 跃迁到高能级E 2的过程。
受激辐射为在入射的能量为E 的光子的作用下，处在高能级E 2的粒子受激发，跃迁到低能级E1，同时辐射出与入射光子E状态相同的光子的过程。
1.2激光产生过程如图1，激光器由泵浦源、增益介质、谐振腔组成。
增益介质为主要产生激光的工作物质。
由于粒子处在低能级比处在高能级稳定，因此通常情况下，物质粒子按照玻尔兹曼分布规律分布，即高能级粒子比低能级粒子少。
泵浦源为增益介质提供能量，使增益介质中的低能级粒子吸收能量，受激吸收，向高能级跃迁，使高能级处粒子数高于低能级粒子数，这种分布规律称为粒子数反转分布，使增益介质中积累了大量能量。
当有高能级粒子向低能级自发跃迁并释放出光子时，大量高能级粒子在初始光子作用下受激辐射，释放出大量状态相同，即波长相同、能量相同、方向相同、偏振态的光子。
这种在泵浦源与增益介质共同作用下使初始光子通过受激辐射效应放大而产生的光即为激光。
对特定波长激光全反射的输入镜与对该波长激光部分反射的输出镜构成光学谐振腔。
谐振腔主要有两方面作用：一是提供轴向光波的光学正反馈；二是控制激光震荡模式特性。
由于输出镜具有部分反射率，它可以使通过增益介质放大的光一部分通过透镜射出腔外，获得我们需要的特定波长的激光，另一部分反射回谐振腔，再由于输入镜对激光具有全反率，从而使轴向光波在谐振腔中往返传播，多次通过激活介质，在腔内形成稳定的自激振荡。
由于谐振腔镜只对特定波长的光镀全反射膜和部分反射膜，因此只有特定波长的光能产生自激震荡。
激光基础知识
按照 运转方式 分类：连续激光器、单次脉冲激光器、重复脉冲激光器、锁模激
光器、单模和稳频激光器、可调谐激光器
按照 显示波段 分类：远红外激光器、中红外激光器、近红外激光器、可见光激
光器、近紫外激光器、真空紫外激光器、X射线激光器
半导体激光器 半导体激光器，即用半导体材料（砷化镓GaAs、砷化铟InAs、铝镓砷 AlxGaAs、铟磷砷InPxAs）为工作物质的激光器。
品 品种 种不 不齐 齐
光器的 国内生产的光纤激 留在1μm 激射波长至今仍停 已经成 的波段上，而国外 2μm波长 功开发出1.5μm和 光器， 的人眼安全光纤激 安全光 这使得中国在人眼 到限制。 纤激光应用方面受
一 单一 长单 波长 波
缺 缺乏 乏高 高端 端产 产品 品
在高重复率、脉宽为皮 秒 或飞秒量级的商用超短 光 脉冲的锁模激光器方面 存 在很大的空白
半导体激光器结构图
PN结——半导体激光器的心脏 将P型半导体和N形半导体"紧密接触"，其接触面就形成PN结，在PN 结界面上存在多数载流子梯度，因而产生扩散运动，形成空间电荷区 及内部电场
零偏压时的PN结能带图
正向偏压时的PN结能带图
一些常见半导体激光器
单管 / C-mount封装
单管 / F-mount封装
常见的 工作物 质
液体
有机化合物液体 无机化合物液体
GaAs 、GaN……
半导体
自由电子
自由电子束
激光器“有多少种”？
Lorem ipsum dolor sit amet
激光器
按照 工作物质 分类：固体激光器、气体激光器、液体激光器、半导体激光器、
自由电子激光器
光纤激光器,灯泵浦和半导体激光器(三者比较)
光纤打标机和半导体及灯泵浦激光打标机三者主要性能比较武汉百一机电工程有限公司光纤激光打标机与灯泵浦激光器性能对比光纤激光打标机设备型号及性能“武汉百一”的BY-YLP光纤激光打标机在激光打标应用方面具有许多独特的优势。
与传统的固体激光器使用晶体棒作为激光介质不同，光纤激光器的激光介质是很长的掺镱双包层光纤，并被高功率多模激光二极管所泵浦。
BY-YLP系列光纤激光打标机使用特点1、光束质量极好，适用于精密、精细打标BY-YLP系列光纤激光打标机光束质量比传统的灯泵浦固体激光打标机好得多，为基模（TEM00）输出，发散角是灯泵浦激光器的1/4。
尤其适用于要求高的精密、精细打标。
2、体积小巧、搬运方便、实现便携化BY-YLP采用光纤传输，由于光纤具有极好的柔绕性，激光器设计得相当小巧灵活、结构紧凑、体积小。
其重量和占地面积分别是灯泵浦泵浦激光打标机的1/10和1/4，节省空间，便于搬运。
且采用光纤传输决定了其能适应加工地点经常变换的要求，实现产品的便携化。
3、激光输出功率稳定、设备可靠性高能量波动低于2%，确保激光打标质量的稳定；平均无故障使用时间可达10万小时以上，灯泵浦激光打标机的氪灯的使用寿命在800小时左右。
4、效率高、能耗低、节省使用成本电光转换效率为30%（灯泵浦激光打标机为3%），设备功率仅500－1000W，日均耗电10度，是灯泵浦激光打标机的1/10左右，长期使用可为用户节省大量的能耗支出。
5、自主知识产权的操作软件，操作简便、功能强大可以标刻矢量式图形、文字、条形码、二维码等，可升级实现在线打标，自动打标日期、班次、批号、序列号，支持PLT、PCX、DXF、BMP等文件格式，直接使用SHX、TTF字库。
激光打标机系统组成BY-YLP型光纤激光打标机主要由四部分组成，即：进口光纤激光器、光路及振镜扫描系统、计算机控制系统及工作台。
1、光纤激光器光纤激光器一体化整体结构，无光学污染、无功率的耦合损失，结构小巧紧凑，空气冷却，具有其他激光器不具备的高效率和可靠性。
光纤激光切割机和激光切割机有什么区别
光纤激光切割机和激光切割机有什么区别激光切割技术在现代制造业中得到广泛应用，而其中光纤激光切割机和传统激光切割机是两种主要类型。
尽管它们在原理上都利用激光束对材料进行切割，但在实际应用中存在一些显著的区别。
1. 工作原理激光切割机传统激光切割机通常采用气体激光源，例如CO2激光器，通过聚焦后的激光束对材料表面进行加热，从而使其达到熔化或汽化状态，然后通过辅助气体将熔化或汽化后的材料吹除，完成切割过程。
光纤激光切割机光纤激光切割机则采用光纤激光器作为激光源，该激光器将激光束导入光纤中传输至切割头。
切割头内部包含透镜，将激光束聚焦在工件表面，实现高精度切割。
2. 切割效果激光切割机由于传统激光切割机中使用的CO2激光器的波长较长，主要在10微米左右，对于金属等材料的切割效果较好，但在对非金属材料切割时可能出现烧焦现象。
光纤激光切割机光纤激光切割机采用的光纤激光器通常波长为1.06微米，对金属和非金属材料的切割效果均较好，且具有更细的切割线和更小的切割间隙，有助于实现更高的切割精度。
3. 能耗和维护激光切割机传统激光切割机由于使用高功率CO2激光器，通常能耗较高，同时需要液体冷却系统进行冷却。
维护过程可能较为复杂，需要定期更换光学元件等部件。
光纤激光切割机光纤激光切割机由于采用光纤激光器，相比传统激光切割机具有更低的能耗，且无需液体冷却系统。
光纤激光器本身寿命较长，维护成本和频率通常较低。
4. 技术发展趋势激光切割机随着技术的不断进步，传统激光切割机在功能和性能上仍有提升空间，例如应用更先进的光路设计和控制系统，以提高切割精度和效率。
光纤激光切割机光纤激光切割机由于其在能耗和维护方面的优势，未来可能会越来越受到制造行业的青睐。
预计技术将继续完善，以满足不同材料和精度要求。
综上所述，光纤激光切割机和传统激光切割机在工作原理、切割效果、能耗和维护等方面存在一定差异，制造商应根据需求选择适合的设备以提高生产效率和产品质量。
光纤的应用领域和用途
光纤的应用领域和用途光纤的应用领域和用途引言：光纤作为一种用于传输光信号的高效传输介质，具有高速、大带宽、低延迟等优势，因此在许多领域得到了广泛的应用。
在本文中，我们将深入探讨光纤的应用领域和用途，并分享对其的观点和理解。
一、通信领域1. 光纤通信光纤通信是目前主流的通信技术，其高速传输、大容量和长距离传输的特点使其成为现代通信系统的基石。
光纤通信广泛应用于电信、宽带互联网、移动通信等领域，实现了全球的信息交流与传输。
2. 光纤到户（FTTH）光纤到户是指将光纤网络延伸到用户住宅或办公室，提供高速和稳定的宽带接入。
光纤到户技术大幅提高了用户的上网速度和体验，支持高清视频、在线游戏和云计算等应用。
二、医疗和生物领域1. 医学成像光纤在医学成像领域有着广泛的应用，如内窥镜、光学相干断层扫描（OCT）和光声成像等技术。
光纤的灵活性和小尺寸使其可以进入人体内部，实现无创或微创的检查和治疗，为医生提供更准确、清晰的影像信息。
2. 生物传感器光纤传感器的应用也得到了生物医学领域的关注。
通过将生物传感材料与光纤结合，可以实现对生物体内特定生化指标的实时检测和监测，为疾病的早期诊断和治疗提供了有力的手段。
三、工业自动化和控制1. 光纤传感技术光纤传感技术在工业自动化和控制系统中发挥着关键作用。
通过光纤传感器可以实现对温度、压力、形变等参数的监测和测量，提高工业生产过程的安全性和可靠性。
2. 光纤激光器光纤激光器广泛应用于材料加工、激光切割、激光焊接等工业领域。
光纤激光器具有体积小、能耗低、光束质量高等优势，为工业生产提供了高效、精确的激光能源。
四、能源领域1. 光伏发电光纤在光伏发电领域的应用可提高光电转换效率、降低系统成本，并便于监测和维护系统状态。
光纤传感技术可以实时监测光伏板上的温度和功率输出，以提高光伏发电系统的运行效率。
2. 光纤传感监测光纤传感监测在能源领域也有广泛的应用。
通过光纤传感器可以实时监测电力输送线路、油气管道等能源设施的温度、形变等参数，提高设施的安全性和运行效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤激光器的优势
1.高效能量传输：光纤激光器可将激光能量高效地传输到目标位置。
光纤作为传输媒介，具有低损耗、高承载能力的特点，能够将激光能量稳
定可靠地传输到需要加工的地方。
传输效率高，避免了能量损失，提高了
加工效率。
2.高质量激光束：光纤激光器发出的激光束质量高，光斑质量好，光
束直径小，并且光斑能量分布均匀。
这使得光纤激光器适用于对高精度、
高质量加工要求的应用，如激光雕刻、激光切割等。
3.小体积、轻便：光纤激光器采用光纤作为激光介质，与传统的准分
子激光器相比，体积小、重量轻。
这使得光纤激光器易于携带和移动，可
以满足一些特定场合下对设备便携性的要求。
4.高稳定性：光纤激光器具有较高的稳定性，能够在长时间运行过程
中保持稳定的输出性能。
光纤激光器采用了光纤稳定器和温度控制技术，
可以减少输出能量的波动，提升激光器的使用寿命。
5.高可靠性：光纤激光器的光学器件（光纤、二极管等）不易受到污
染和机械冲击的影响，因此光纤激光器具有较高的可靠性。
由于光纤激光
器没有使用任何易损坏的材料，因此能够在恶劣的环境下工作，并能够经
受得住工程应用和工业环境的考验。
6.高灵活性：光纤激光器能够根据需要进行灵活控制，可以改变激光
器的输出功率和脉冲频率，实现对加工效果的调节。
可以根据材料的不同
特性和不同的加工要求，将激光器调整到最佳工作状态，以提高加工质量。
7.低维护成本：光纤激光器由于采用了先进的光学技术和稳定性较强的光纤传输，减少了维护的需要。
相比传统的准分子激光器，光纤激光器的器件寿命更长，无需频繁更换损坏的光学元件，减少了维护成本。
总之，光纤激光器由于其高效的能量传输、高质量的激光束、小体积轻便、高稳定性、高可靠性、高灵活性和低维护成本等优点，已经在多个领域得到广泛应用，如激光切割、激光打标、激光焊接、医疗美容等。
随着光纤激光器技术的不断发展，其优势将进一步得到提升，应用领域也将不断拓宽。
