【CN209729174U】一种英语学习装置【专利】
【CN209898622U】一种英语教学辅助装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920555049.1(22)申请日 2019.04.22(73)专利权人 许昌学院地址 461000 河南省许昌市魏都区八一路88号(72)发明人 徐忠勇 (74)专利代理机构 郑州豫原知识产权代理事务所(普通合伙) 41176代理人 李保林(51)Int.Cl.A47B 19/06(2006.01)A47B 91/06(2006.01)A47B 97/02(2006.01)A47B 97/00(2006.01)(54)实用新型名称一种英语教学辅助装置(57)摘要本实用新型公开了一种英语教学辅助装置，包括底座，所述底座的下表面固定连接有万向轮，所述底座的上表面固定连接有支撑柱，所述支撑柱的上表面固定连接有螺纹杆，所述螺纹杆的侧面螺纹连接有活动柱，所述活动柱的侧面活动连接有固定螺栓，所述活动柱的正面活动连接有连接杆，所述活动杆的表面固定连接有卡环。
该英语教学辅助装置，通过设置挡板和平台，便于摆放一些教学用品，通过设置第一固定杆、第一压杆和支撑块，便于支撑第一压杆并方便第一压杆转动压住打开书籍的一边，通过设置第二固定杆、第二压杆和托板，便于托板支撑第二压杆，并便于第二压杆转动压住打开的书籍的另一边，从而达到便于辅助英语教学的效果。
权利要求书1页 说明书3页 附图3页CN 209898622 U 2020.01.07C N 209898622U权 利 要 求 书1/1页CN 209898622 U1.一种英语教学辅助装置，包括底座(1)，其特征在于：所述底座(1)的下表面固定连接有万向轮(2)，所述底座(1)的上表面固定连接有支撑柱(3)，所述支撑柱(3)的上表面固定连接有螺纹杆(4)，所述螺纹杆(4)的侧面螺纹连接有活动柱(5)，所述活动柱(5)的侧面活动连接有固定螺栓(6)，所述活动柱(5)的正面活动连接有连接杆(7)，所述连接杆(7)的表面固定连接有卡环(8)，所述连接杆(7)的背面固定连接有把手(9)，所述连接杆(7)的背面固定连接有平台(10)，所述平台(10)的下表面开设有凹槽(11)，所述平台(10)的上表面固定连接有挡板(12)，所述挡板(12)的侧面开设有存放槽(13)，所述存放槽(13)的上表面分别固定连接有第一固定杆(14)和支撑块(15)，所述第一固定杆(14)的侧面活动连接有第一压杆(16)，所述存放槽(13)的内侧面固定连接有托板(17)，所述存放槽(13)的内顶壁固定连接有第二固定杆(18)，所述第二固定杆(18)的侧面活动连接有第二压杆(19)。

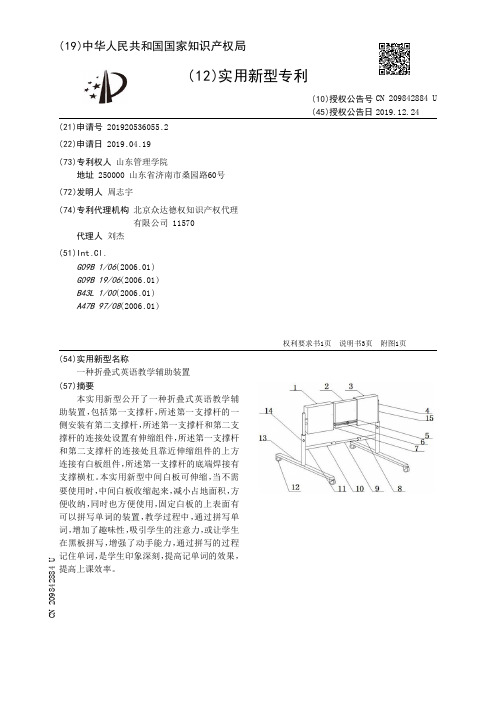

【CN209842884U】一种折叠式英语教学辅助装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920536055.2(22)申请日 2019.04.19(73)专利权人 山东管理学院地址 250000 山东省济南市桑园路60号(72)发明人 周志宇 (74)专利代理机构 北京众达德权知识产权代理有限公司 11570代理人 刘杰(51)Int.Cl.G09B 1/06(2006.01)G09B 19/06(2006.01)B43L 1/00(2006.01)A47B 97/08(2006.01)(54)实用新型名称一种折叠式英语教学辅助装置(57)摘要本实用新型公开了一种折叠式英语教学辅助装置，包括第一支撑杆，所述第一支撑杆的一侧安装有第二支撑杆，所述第一支撑杆和第二支撑杆的连接处设置有伸缩组件，所述第一支撑杆和第二支撑杆的连接处且靠近伸缩组件的上方连接有白板组件，所述第一支撑杆的底端焊接有支撑横杠。
本实用新型中间白板可伸缩，当不需要使用时，中间白板收缩起来，减小占地面积，方便收纳，同时也方便使用，固定白板的上表面有可以拼写单词的装置，教学过程中，通过拼写单词，增加了趣味性，吸引学生的注意力，或让学生在黑板拼写，增强了动手能力，通过拼写的过程记住单词，是学生印象深刻，提高记单词的效果，提高上课效率。
权利要求书1页 说明书3页 附图1页CN 209842884 U 2019.12.24C N 209842884U权 利 要 求 书1/1页CN 209842884 U1.一种折叠式英语教学辅助装置，包括第一支撑杆(14)，其特征在于，所述第一支撑杆(14)的一侧安装有第二支撑杆(15)，所述第一支撑杆(14)和第二支撑杆(15)的连接处设置有伸缩组件(11)，所述第一支撑杆(14)和第二支撑杆(15)的连接处且靠近伸缩组件(11)的上方连接有白板组件(4)，所述第一支撑杆(14)的底端焊接有支撑横杠(13)，所述支撑横杠(13)的下方安装有轮子(12)。

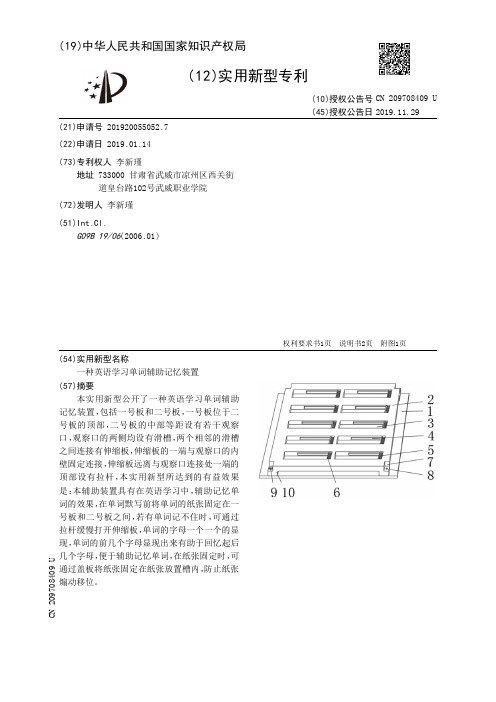

【CN209708409U】一种英语学习单词辅助记忆装置【专利】
( 12 )实 用新型专利
(21)申请号 201920055052 .7 (22)申请日 2019 .01 .14 (73)专利权人 李新瑾
地址 733000 甘肃省武威市凉州区西关街 道皇台路102号武威职业学院
(72)发明人 李新瑾 (51)Int .Cl .
G09B 19/06(2006 .01)
(10)授权公告号 CN 209708409 U (45)授权公告日 2019.11.29
( 54 )实用新型名称 一种英语学习单词辅助记忆装置
( 57 )摘要 本实 用新型公 开了一 种英语学 习单 词辅 助
记忆装置 ，包括一号板 和二号板 ，一号板位于二 号板的顶部 ，二号板的中部等距设有若干观察 口 ，观察口的两侧均设有滑槽，两个相邻的滑槽 之间连接有伸缩板，伸缩板的一端与观察口的内 壁固定连接，伸缩板远离与观察口连接处一端的 顶部设有拉杆 ，本实 用新型所达到的有益效果 是：本辅助装置具有在英语学习中 ，辅助记忆单 词的效果，在单词默写前将单词的纸张固定在一 号板和二号板之间 ，若有单词记不住时 ，可通过 拉杆缓慢打开伸缩板，单词的字母一个一个的显 现，单词的前几个字母显现出来有助于回忆起后 几个字母 ，便于辅助记忆单词 ，在纸张固定时 ，可 通过盖板将纸张固定在纸张放置槽内 ，防止纸张 煽动移位。
3
CN 209708409 U
说 明 书
2/2 页
附图说明 [0010] 附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用 新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。 [0011] 在附图中： [0012] 图1是本实用新型的立体结构示意图； [0013] 图2是一号板的俯视结构示意图。 [0014] 图中：1、一号板；2、二号板；3、观察口；4、滑槽；5、伸缩板；6、拉杆；7、安装槽；8、螺 纹孔；9、螺栓；10、脚架；11、纸张放置槽；12、铰链；13、盖板。

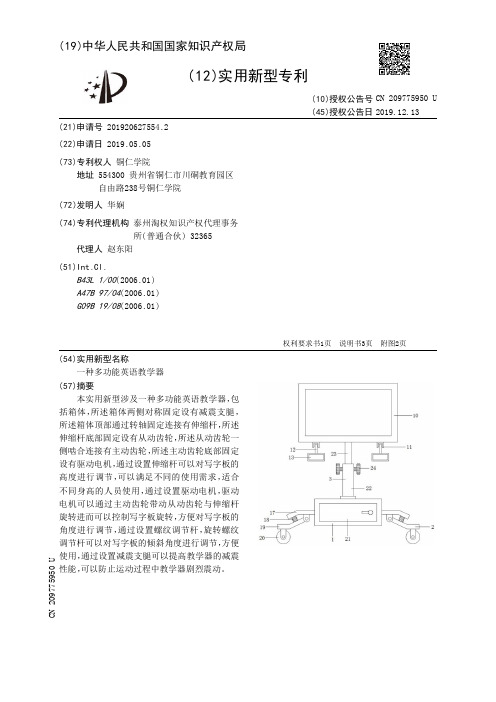

【CN209775950U】一种多功能英语教学器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920627554.2(22)申请日 2019.05.05(73)专利权人 铜仁学院地址 554300 贵州省铜仁市川硐教育园区自由路238号铜仁学院(72)发明人 华娴 (74)专利代理机构 泰州淘权知识产权代理事务所(普通合伙) 32365代理人 赵东阳(51)Int.Cl.B43L 1/00(2006.01)A47B 97/04(2006.01)G09B 19/08(2006.01)(54)实用新型名称一种多功能英语教学器(57)摘要本实用新型涉及一种多功能英语教学器，包括箱体，所述箱体两侧对称固定设有减震支腿，所述箱体顶部通过转轴固定连接有伸缩杆，所述伸缩杆底部固定设有从动齿轮，所述从动齿轮一侧啮合连接有主动齿轮，所述主动齿轮底部固定设有驱动电机，通过设置伸缩杆可以对写字板的高度进行调节，可以满足不同的使用需求，适合不同身高的人员使用，通过设置驱动电机，驱动电机可以通过主动齿轮带动从动齿轮与伸缩杆旋转进而可以控制写字板旋转，方便对写字板的角度进行调节，通过设置螺纹调节杆，旋转螺纹调节杆可以对写字板的倾斜角度进行调节，方便使用，通过设置减震支腿可以提高教学器的减震性能，可以防止运动过程中教学器剧烈震动。
权利要求书1页 说明书3页 附图2页CN 209775950 U 2019.12.13C N 209775950U权 利 要 求 书1/1页CN 209775950 U1.一种多功能英语教学器，包括箱体(1)，其特征在于：所述箱体(1)两侧对称固定设有减震支腿(2)，所述箱体(1)顶部通过转轴固定连接有伸缩杆(3)，所述伸缩杆(3)底部固定设有从动齿轮(4)，所述从动齿轮(4)一侧啮合连接有主动齿轮(5)，所述主动齿轮(5)底部固定设有驱动电机(6)，且所述驱动电机(6)固定安装在箱体(1)内腔，所述伸缩杆(3)顶部一侧固定设有横杆(7)，所述横杆(7)两端对称固定设有转动轴杆(8)，所述转动轴杆(8)外侧套设有滑套(9)，所述滑套(9)一侧固定连接有写字板(10)，所述写字板(10)底部对称固定设有U形连接件(11)，所述U形连接件(11)内腔通过转轴连接有支杆(12)，所述支杆(12)底部固定连接有储物盒(13)。

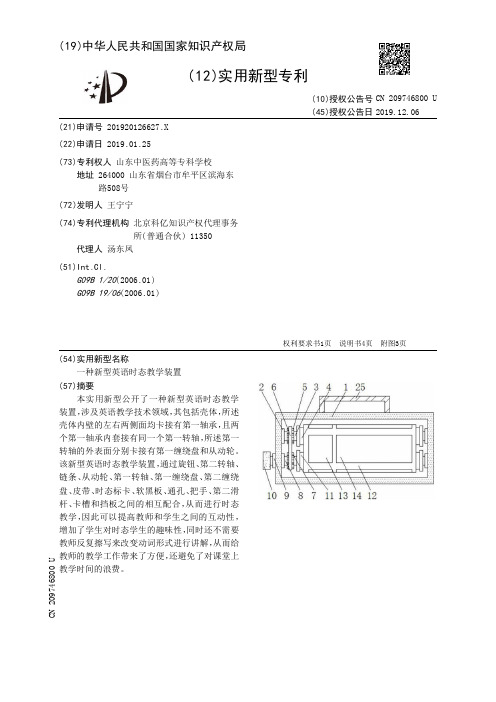

【CN209746800U】一种新型英语时态教学装置【专利】
(51)Int .Cl . G09B 1/20(2006 .01) G09B 19/06(2006 .01)
(10)授权公告号 CN 209746800 U (45)授权公告日 2019.12.06
( 54 )实用新型名称 一种新型英语时态教学装置
( 57 )摘要 本实 用新型公 开了一 种新型英语时 态教学
4 .根据权利要：所述壳体(1)的正 面开设有通孔(15) ，所述通孔(15)的位置与时态标卡(13)和软黑板(14)的位置相对应，所 述挡板(19)位于软黑板(14)的前方。
5 .根据权利要求1所述的一种新型英语时态教学装置，其特征在于：所述挡板(19)的上 表面和下表面均固定连接有第一滑套(18) ，所述第一滑套(18)内套接有第一滑杆(17) ，所 述第一滑杆(17)的两端均固定连接有固定块(16) ，且两个固定块(16)的背面均与壳体(1) 的正面固定连接。
实用新型内容 [0004] (一)解决的技术问题 [0005] 针对现有技术的不足，本实用新型提供了一种新型英语时态教学装置，解决了英 语教学传统的教学往往是教师在讲台上讲解 ，学生在座位上听 ，这种方式缺少教师与学生 的互动 ，使得学生对英语时态的学习比 较枯燥乏味 ，且教师对动词时态的讲解过程中 ，往往 会在黑板上进行书写一些例句，然后再将例句中的动词反复擦写来改变动词形式进行讲 解，不仅给教师的工作带来了麻烦，还浪费了宝贵的课堂时间的问题。 [0006] (二)技术方案 [0007] 为达到以上目的，本实用新型采取的技术方案是：一种新型英语时态教学装置，包 括壳体 ，所述壳体内壁的 左右两 侧面均卡接有第一 轴承 ，且两个第一 轴承内 套接有同 一个 第一转 轴 ，所述第一转 轴的 外表面分 别卡接有第一缠绕盘 和从 动轮 ，所述从 动轮通过链条 与主动轮传动连接，所述主动轮卡接在第二转轴的外表面。 [0008] 所述第二转轴的外表面套接有两个第二轴承，且两个第二轴承分别卡接在壳体内 壁的 左右两 侧面 ，所述第二转 轴的 左端与旋钮的 右侧面固定连接 ，所述第二转 轴的 外表面 卡接有第二缠绕盘 ，所述第二缠绕盘外缠绕连接有皮带 ，所述皮带的 另一端缠绕连接在第 一缠绕盘的外表面。 [0009] 所述皮带的外表面分别固定连接有若干个时态标卡和若干个软黑板，所述壳体的 正面开设有两个卡槽 ，所述卡槽内设置有第二滑杆 ，所述第二滑杆的 外表面套接有第二滑 套 ，且两个第二滑套均卡接在挡板的 背面 ，且两个第二滑杆的 正面均与把手的 背面固定连 接。 [0010] 优选的，所述壳体的背面固定连接有多个吸盘，所述软黑板的数量与时态标卡的 数量相对应，所述旋钮的外表面设置有防滑纹。

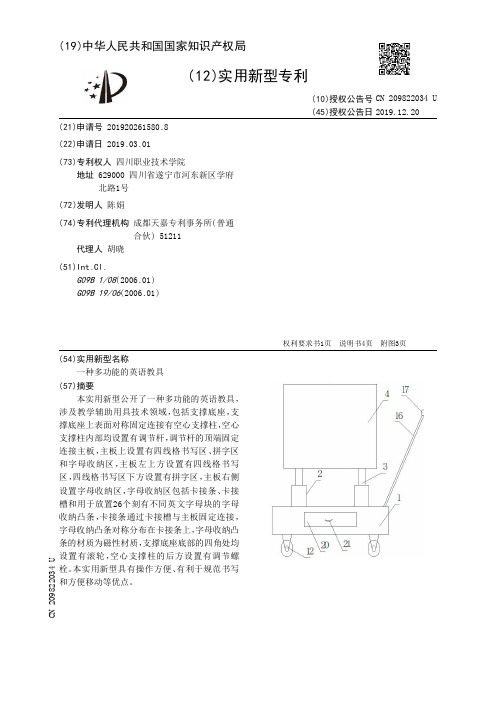

【CN209822034U】一种多功能的英语教具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920261580.8(22)申请日 2019.03.01(73)专利权人 四川职业技术学院地址 629000 四川省遂宁市河东新区学府北路1号(72)发明人 陈娟 (74)专利代理机构 成都天嘉专利事务所(普通合伙) 51211代理人 胡晓(51)Int.Cl.G09B 1/08(2006.01)G09B 19/06(2006.01)(54)实用新型名称一种多功能的英语教具(57)摘要本实用新型公开了一种多功能的英语教具，涉及教学辅助用具技术领域，包括支撑底座，支撑底座上表面对称固定连接有空心支撑柱，空心支撑柱内部均设置有调节杆，调节杆的顶端固定连接主板，主板上设置有四线格书写区、拼字区和字母收纳区，主板左上方设置有四线格书写区，四线格书写区下方设置有拼字区，主板右侧设置字母收纳区，字母收纳区包括卡接条、卡接槽和用于放置26个刻有不同英文字母块的字母收纳凸条，卡接条通过卡接槽与主板固定连接，字母收纳凸条对称分布在卡接条上，字母收纳凸条的材质为磁性材质，支撑底座底部的四角处均设置有滚轮，空心支撑柱的后方设置有调节螺栓。
本实用新型具有操作方便、有利于规范书写和方便移动等优点。
权利要求书1页 说明书4页 附图3页CN 209822034 U 2019.12.20C N 209822034U权 利 要 求 书1/1页CN 209822034 U1.一种多功能的英语教具，包括支撑底座（1），其特征在于：所述支撑底座（1）上表面对称固定连接有空心支撑柱（2），所述空心支撑柱（2）内部均设置有调节杆（3），所述调节杆（3）贯穿空心支撑柱（2）且延伸至空心支撑柱（2）的内部，所述调节杆（3）的顶端固定连接主板（4），所述主板（4）上设置有四线格书写区（5）、拼字区（6）和字母收纳区（7），所述主板（4）左上方设置有四线格书写区（5），所述四线格书写区（5）下方设置有拼字区（6），所述拼字区（6）为多个磁性凸条，所述主板（4）右侧设置字母收纳区（7），所述字母收纳区（7）包括卡接条（8）、卡接槽（9）和用于放置26个刻有不同英文字母块（10）的字母收纳凸条（11），所述卡接条（8）通过卡接槽（9）与主板（4）固定连接，所述字母收纳凸条（11）对称分布在卡接条（8）上，所述字母收纳凸条（11）的材质为磁性材质，所述字母收纳凸条（11）上吸附有多个英文字母块（10），所述英文字母块（10）为铁制品，所述支撑底座（1）底部的四角处均设置有滚轮（12），所述空心支撑柱（2）的后方设置有调节螺栓（13）。
【CN209756572U】一种新型英语高效教学用具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920245583.2(22)申请日 2019.02.27(73)专利权人 重庆三峡学院地址 404000 重庆市万州区天星路666号(72)发明人 王浩 (74)专利代理机构 北京成实知识产权代理有限公司 11724代理人 张焱(51)Int.Cl.B43L 13/00(2006.01)(54)实用新型名称一种新型英语高效教学用具(57)摘要本实用新型提供一种新型英语高效教学用具，包括接触板，移动杆，卡板，插入孔，夹紧杆，夹紧件，安装件，收缩件，导向杆和滑轮；所述移动杆的顶端通过焊接的方式安装有拉环，且移动杆的内部设有圆环板状结构的承接板，并且插入孔的内部通过粘接的方式安装有橡胶材质的防滑垫，并且插入孔的侧边设有通过槽，且夹紧杆为圆柱形结构，且夹紧杆的外端通过焊接的方式安装有手动杆，此处的固定板是用来带动主体与黑板上方进行接触的，从而使得本装置可以与黑板暂时固定，沿着黑板的上方进行移动，从而保证四线三格的平直，也起到了节省教师体力的作用，固定板安装在通过槽的内部，起到了可以调节主体高度的作用。
权利要求书1页 说明书4页 附图3页CN 209756572 U 2019.12.10C N 209756572U权 利 要 求 书1/1页CN 209756572 U1.一种新型英语高效教学用具，其特征在于：该新型英语高效教学用具包括主体(1)，支撑杆(101)，移动槽(102)，卡槽(103)，通过槽(104)，插装孔(105)，插装板(106)，插装杆(107)，固定板(2)，固定孔(201)，挡板(202)，接触板(203)，移动杆(3)，卡板(301)，插入孔(302)，夹紧杆(303)，夹紧件(304)，安装件(4)，收缩件(401)，导向杆(402)和滑轮(403)；所述主体(1)为矩形板状结构，且主体(1)的底部边角位置通过焊接的方式安装有矩形结构的支撑杆(101)，并且支撑杆(101)的底部通过转轴使用嵌入的方式安装有移动轮，且移动仓的内部设有弹簧，并且弹簧的底端与移动杆(3)内部承接板的顶端相连接，且插装板(106)为矩形板状结构，且插装板(106)的底端设有圆柱形结构的插装杆(107)，并且插装杆(107)的通过插装孔(105)插入到固定孔(201)的内部；所述移动杆(3)通过嵌入的方式安装在通过槽(104)的内部，且接触板(203)的内侧内部通过转轴安装有移动轮；所述移动杆(3)的顶端通过焊接的方式安装有拉环，且移动杆(3)的内部设有圆环板状结构的承接板，并且插入孔(302)的内部通过粘接的方式安装有橡胶材质的防滑垫，并且插入孔(302)的侧边设有通过槽(104)，且夹紧杆(303)为圆柱形结构，且夹紧杆(303)的外端通过焊接的方式安装有手动杆；所述安装件(4)的内部设有上仓与下仓，且承接板的顶端外侧通过弹簧与安装件(4)内部顶端相连接。
【CN209879770U】一种英语单词标准发音的辅助教学装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920244634.X(22)申请日 2019.02.27(73)专利权人 重庆电子工程职业学院地址 401331 重庆市沙坪坝区陈家桥镇(72)发明人 邹园艳 (74)专利代理机构 重庆辉腾律师事务所 50215代理人 卢胜斌(51)Int.Cl.G09B 5/02(2006.01)G09B 19/06(2006.01)F16M 11/10(2006.01)F16F 15/04(2006.01)(54)实用新型名称一种英语单词标准发音的辅助教学装置(57)摘要本实用新型公开了一种英语单词标准发音的辅助教学装置，包括学习机主体，所述学习机主体顶部通过卡合连接有滑动板，所述滑动板表面通过卡合固定有屏幕，且所述滑动板底部相对于学习机主体表面通过卡合连接有按键，所述按键两侧相对于学习机主体内侧开设有滑槽，所述学习机主体还包括清理装置、调节装置与缓冲装置；通过在滑动板两侧设计的清理装置，便于使用者在使用学习机的过程中，对滑槽内壁进行清理作业，并且通过在滑块表面设有滚轮，便于减小滑动板移动时所产生的摩擦力，通过在学习机主体表面设计的调节装置，便于使用者根据实际情况对学习机与桌面所产生的角度进行调节，从而便于使用者进行学习、观看。
权利要求书1页 说明书4页 附图2页CN 209879770 U 2019.12.31C N 209879770U权 利 要 求 书1/1页CN 209879770 U1.一种英语单词标准发音的辅助教学装置，包括学习机主体(1)，所述学习机主体(1)顶部通过卡合连接有滑动板(8)，所述滑动板(8)表面通过卡合固定有屏幕(2)，且所述滑动板(8)底部相对于学习机主体(1)表面通过卡合连接有按键(6)，所述按键(6)两侧相对于学习机主体(1)内侧开设有滑槽(5)，其特征在于：所述学习机主体(1)还包括清理装置、调节装置与缓冲装置，所述清理装置设置在滑动板(8)两侧，所述清理装置包括滑块(4)，所述滑块(4)两端边缘处表面通过卡合连接有清洁布(9)，所述清洁布(9)底部相对于滑块(4)内部通过螺栓连接有支撑弹簧(11)，且所述清洁布(9)之间相对于滑块(4)表面通过卡合连接有滚轮(10)。
【CN209912266U】一种英语教育拼组装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920542513.3(22)申请日 2019.04.21(73)专利权人 怀化学院地址 418000 湖南省怀化市鹤城区怀东路180号（西校区）(72)发明人 赵娟 李红绿 (51)Int.Cl.G09B 19/06(2006.01)(54)实用新型名称一种英语教育拼组装置(57)摘要本实用新型涉及教学用具技术领域，公开了一种英语教育拼组装置，包括多个圆板，且多个圆板内开设有空腔，空腔内设有固定杆，且固定杆与空腔的两侧壁固定连接设置，固定杆活动套设有环形块，且环形块的外壁雕刻有英文字母，圆板的侧壁开设有与空腔相连通的通孔，且环形块的外侧边沿穿过通孔并向外延伸设置，环形块的内壁开设有凹槽，凹槽内设有弧形卡块，弧形卡块通过第一弹簧与凹槽的底壁固定连接设置，固定杆的杆壁开设有多个与弧形卡块相匹配的弧形卡槽，多个圆板左侧壁的底部均对称固定连接有两个定位杆。
本实用新型能够提高儿童在学习过程中的动手能力和学习乐趣，同时便于收纳，便于人们的使用。
权利要求书1页 说明书3页 附图1页CN 209912266 U 2020.01.07C N 209912266U权 利 要 求 书1/1页CN 209912266 U1.一种英语教育拼组装置，包括多个圆板（1），且多个圆板（1）内开设有空腔，其特征在于，所述空腔内设有固定杆（2），且固定杆（2）与空腔的两侧壁固定连接设置，所述固定杆（2）活动套设有环形块（3），且环形块（3）的外壁雕刻有英文字母，所述圆板（1）的侧壁开设有与空腔相连通的通孔，且环形块（3）的外侧边沿穿过通孔并向外延伸设置，所述环形块（3）的内壁开设有凹槽，所述凹槽内设有弧形卡块（4），所述弧形卡块（4）通过第一弹簧（5）与凹槽的底壁固定连接设置，所述固定杆（2）的杆壁开设有多个与弧形卡块（4）相匹配的弧形卡槽（16），多个所述圆板（1）左侧壁的底部均对称固定连接有两个定位杆（6），两个所述定位杆（6）的上方设有活动杆（7），所述圆板（1）的侧壁开设有与活动杆（7）相匹配的活动槽，所述活动杆（7）的侧壁通过第二弹簧（8）与活动槽的上侧壁固定连接设置，所述第二弹簧（8）内还设有限位杆（9），且限位杆（9）的一端贯穿活动杆（7）的侧壁并向外延伸设置，所述限位杆（9）的两端分别与活动槽的两侧壁固定连接设置，所述活动杆（7）远离活动槽的一端还固定连接有卡块（10），多个所述圆板（1）的右侧壁均开设有两个与定位杆（6）相匹配的定位槽，多个所述圆板（1）的右侧壁还开设有与卡块（10）相匹配的L型卡槽，多个所述活动槽内均设有拉杆（11），且拉杆（11）的一端与活动杆（7）的侧壁固定连接设置，所述拉杆（11）的另一端贯穿活动槽的上侧壁并向外延伸设置。
【CN209638700U】一种英语学习机支架【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920209692.9(22)申请日 2019.02.18(73)专利权人 李海燕地址 150025 黑龙江省哈尔滨市利民开发区学院路黑龙江财经学院(72)发明人 李海燕 (74)专利代理机构 哈尔滨市邦杰专利代理事务所(普通合伙) 23212代理人 白海军(51)Int.Cl.F16M 11/22(2006.01)F16M 11/10(2006.01)F16M 11/18(2006.01)F16M 11/04(2006.01)(54)实用新型名称一种英语学习机支架(57)摘要一种英语学习机支架，包括学习机、连板、卡板、转板、上转轴、下转轴、底板、支撑板，所述底板放置在桌面，连板具有卡板,卡板在连板两侧对称设置，卡板具有插槽,学习机与插槽相适应，学习机插入插槽,底板左侧上部具有下夹板,转板下部具有下孔,下转轴穿过下孔,下夹板具有下转轴孔,下转轴与下转轴孔相适应，下转轴与下转轴孔过盈连接，下夹板在转板两侧对称设置，底板上部具有挡板,转板左侧面连接挡板,连板左侧具有上夹板,上夹板具有上转轴孔,上转轴与上转轴孔相适应，上转轴与上转轴孔过盈连接，转板上部具有上孔,上转轴穿过上孔,上夹板在转板两侧对称设置。
权利要求书1页 说明书2页 附图3页CN 209638700 U 2019.11.15C N 209638700U权 利 要 求 书1/1页CN 209638700 U1.一种英语学习机支架，其特征是:包括学习机、连板、卡板、转板、上转轴、下转轴、底板、支撑板，所述底板放置在桌面，连板具有卡板,卡板在连板两侧对称设置，卡板具有插槽,学习机与插槽相适应，学习机插入插槽,底板左侧上部具有下夹板,转板下部具有下孔,下转轴穿过下孔,下夹板具有下转轴孔,下转轴与下转轴孔相适应，下转轴与下转轴孔过盈连接，下夹板在转板两侧对称设置，底板上部具有挡板,转板左侧面连接挡板,连板左侧具有上夹板,上夹板具有上转轴孔,上转轴与上转轴孔相适应，上转轴与上转轴孔过盈连接，转板上部具有上孔,上转轴穿过上孔,上夹板在转板两侧对称设置。
