曲面轮廓度标注
单边轮廓度标注方式
单边轮廓度标注方式一、单边轮廓度标注方式的概念单边轮廓度标注呀，就像是给一个零件的单边轮廓做一个特殊的标记说明呢。
想象一下，一个机械零件有着各种各样的边边棱棱，单边轮廓度标注就是告诉大家这个边要达到什么样的标准哦。
这就好比是给这个边定了一个小规则，让制造这个零件的师傅知道要把这个边做到什么程度才是合格的。
比如说，在汽车制造中，发动机的某个小零件的单边轮廓度标注就非常关键，要是这个标注没做好，零件可能就装不进去，或者影响整个发动机的性能呢。
二、单边轮廓度标注的常见形式1. 直接数值标注这种形式就是直接在图纸上给单边轮廓度标上一个数值，这个数值就是这个单边轮廓度的允许偏差范围啦。
就像是给这个边的形状大小规定了一个小框框，只要在这个框框里面，这个边就是合格的。
比如说，一个小金属块的单边轮廓度标注为±0.1mm，这就意味着这个边的实际轮廓度和设计轮廓度之间的差距不能超过0.1mm哦。
2. 基准关联标注有时候单边轮廓度的标注是和某个基准相关联的。
这就好比是这个边的标准是相对于另外一个东西来说的。
比如说在一个复杂的机械结构中，某个零件的单边轮廓度是相对于另外一个已经确定好位置和形状的零件来标注的。
这种标注方式能够更精确地确定这个单边轮廓在整个结构中的位置和形状要求。
三、单边轮廓度标注的重要性这单边轮廓度标注可是相当重要的呢。
在工业生产中，如果没有准确的单边轮廓度标注，那生产出来的零件就可能千奇百怪啦。
比如说在航空航天领域，一个小零件的单边轮廓度不准确，可能就会影响整个飞机的安全性。
而且在大规模生产中，准确的单边轮廓度标注能够保证每个零件都能相互匹配，就像拼图一样，每个小块都得合适才能拼成一个完整的大图呢。
它还能提高生产效率哦，如果大家都清楚这个单边轮廓度的标准，就不用老是返工重新做零件啦。
四、单边轮廓度标注在不同行业的应用1. 机械制造行业在机械制造里，单边轮廓度标注无处不在。
从小小的螺丝钉到大型的机床设备，每个零件的单边轮廓度都有相应的标注。
面轮廓度公差值
面轮廓度公差值在制造业的领域中，尤其是对于有严格要求的产品，如汽车零部件、机械设备等，面轮廓度公差值是一个非常重要的参数。
面轮廓度公差值可以简单地理解为被测面的几何形状偏离理想形状的程度。
本文将探讨面轮廓度公差值的定义、测量方法和应用。
一、面轮廓度公差值的定义面轮廓度公差值是描述零件被测面偏离设计要求的一个数值。
它一般由一组公差值表示，包括上偏差和下偏差。
上偏差表示被测面在某一方向上超出了设计要求的最大尺寸，下偏差则表示被测面在某一方向上小于了设计要求的最小尺寸。
面轮廓度公差值能够量化地表示零件表面形状的变化，为工程师提供了判断零件质量的依据。
二、面轮廓度公差值的测量方法面轮廓度公差值的测量通常使用三坐标测量仪、光学投影仪等精密测量设备。
测量时，将被测零件放置在测量设备的工作台上，通过设备的探针或光学系统对零件表面进行扫描，得到一系列点的坐标数据，然后通过数学算法计算出被测面的轮廓度公差值。
在测量过程中，需要确保测量设备的精度和稳定性，避免外界因素对测量结果的影响。
三、面轮廓度公差值的应用面轮廓度公差值是衡量零件质量的重要指标，广泛应用于制造工程中。
首先，面轮廓度公差值可以用于零件的检验。
在生产过程中，可以通过对零件进行面轮廓度公差值的测量，判断零件是否符合设计要求，从而保证产品的质量和性能。
其次，面轮廓度公差值还可以用于零件的加工控制。
通过对加工过程中的面轮廓度公差值进行监控和调整，可以确保零件的精度和一致性，提高产品的可靠性和稳定性。
最后，面轮廓度公差值还可以用于产品的设计和优化。
通过对不同零件的面轮廓度公差值进行比较和分析，可以找出生产过程中存在的问题，提出优化方案，改进产品的设计和制造工艺。
综上所述，面轮廓度公差值是制造业中一个重要的参数，它可以量化地描述零件表面形状的变化。
通过精确测量和分析面轮廓度公差值，可以保证零件的质量和性能，提高产品的可靠性和稳定性。
面轮廓度公差值的应用范围广泛，不仅用于零件的检验和加工控制，还可以用于产品的设计和优化。

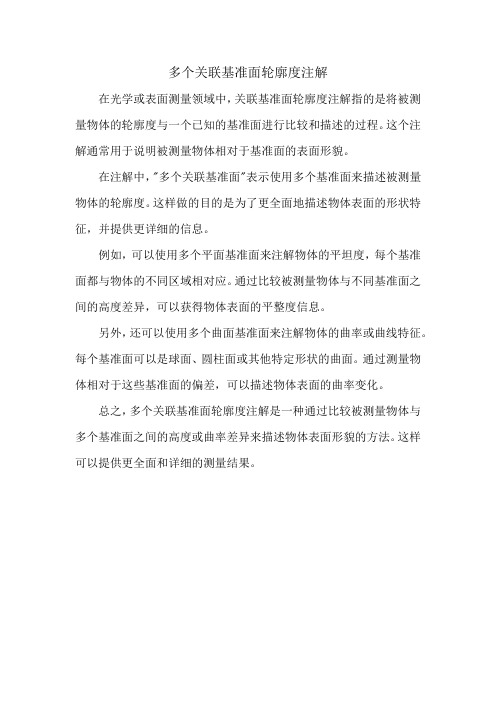

多个关联基准面轮廓度注解
多个关联基准面轮廓度注解
在光学或表面测量领域中，关联基准面轮廓度注解指的是将被测量物体的轮廓度与一个已知的基准面进行比较和描述的过程。
这个注解通常用于说明被测量物体相对于基准面的表面形貌。
在注解中，"多个关联基准面"表示使用多个基准面来描述被测量物体的轮廓度。
这样做的目的是为了更全面地描述物体表面的形状特征，并提供更详细的信息。
例如，可以使用多个平面基准面来注解物体的平坦度，每个基准面都与物体的不同区域相对应。
通过比较被测量物体与不同基准面之间的高度差异，可以获得物体表面的平整度信息。
另外，还可以使用多个曲面基准面来注解物体的曲率或曲线特征。
每个基准面可以是球面、圆柱面或其他特定形状的曲面。
通过测量物体相对于这些基准面的偏差，可以描述物体表面的曲率变化。
总之，多个关联基准面轮廓度注解是一种通过比较被测量物体与多个基准面之间的高度或曲率差异来描述物体表面形貌的方法。
这样可以提供更全面和详细的测量结果。
solidworks曲面轮廓度公差
solidworks曲面轮廓度公差
在SolidWorks中，曲面轮廓度公差是用来描述曲面的质量和精度的参数。
这个公差通常用于测量曲面的平滑度和精细度。
曲面轮廓度公差表示了曲面的轮廓与其理想形状之间的最大允许偏差。
通常以英寸或毫米为单位。
曲面轮廓度公差是SolidWorks中的一个重要质量控制工具，可用于确保曲面在制造和设计过程中满足要求的精度和质量标准。
这有助于避免曲面出现不必要的瑕疵或制造问题。
您可以在SolidWorks中设置和调整曲面轮廓度公差，以满足特定项目或设计的需要。
轮廓度美标和国标
轮廓度美标和国标
轮廓度是一个重要的测量指标，用于衡量物体表面的平整程度和形状的精确度。
在工业制造和设计领域，轮廓度的测量是非常重要的，因为它可以帮助生产商和设计师保证产品符合美标或国标要求。
美国制造商通常使用ASME B46.1-2009标准来测量轮廓度。
这个标准规定了测量方法、仪器要求和报告格式，以确保测量结果的准确性和可重复性。
根据ASME标准，测量结果应该以微米（μm）为单位进行报告。
与此不同的是，中国的标准是GB/T 1804-2000。
这个标准的测量方法与ASME标准类似，但是单位是毫米（mm）。
除了单位不同之外，这两个标准还有一些微小的差别，例如测量精度和允许的误差范围。
在国际贸易中，美国制造商通常使用ASME标准，而中国制造商则使用GB/T标准。
为了确保产品符合美国市场的要求，中国制造商可能需要进行额外的测试和调整。
同样地，为了确保产品符合中国市场的要求，美国制造商也需要遵循GB/T标准进行测试和调整。
总的来说，轮廓度是非常重要的一个指标，对于生产商和设计师来说都具有重要意义。
无论是美标还是国标，都需要遵循相应的标准来进行测量和报告。
- 1 -。
面轮廓度误差测量方法
面轮廓度误差测量方法一、面轮廓度描述曲面尺寸准确度的主要指标为轮廓度误差,它是指被测实际轮廓相对于理想轮廓的变动情况。
自由曲面的加工精度是以其面轮廓度来测量的,是一种较难定义的几何要素,它不像一般规则几何要素那样,能用少量的参数给出精确定义,所以自由曲面加工精度的检验也变得较为复杂,主要表现在无法直接利用被测曲面本身作为测量基准,从而使测量结果中包含由于测量坐标系与设计坐标系不重合而造成的系统性误差。
二、面轮廓度公差1、面轮廓度公差的定义面轮廓度是限制实际曲面对理想曲面变动量的一项指标，它是对曲面的形状精度要求。
面轮廓度公差是实际被测要素（轮廓面线要素）对理想轮廓面的允许变动。
2、面轮廓度公差的标注及公差带含义1）无基准要求公差带是直径为公差值t、球心位于被测要素理论正确形状上的一系列圆球的两包络面所限定的区域。
2）有基准要求公差带是直径为公差值t、球心位于由基准平面确定的被测要素理论正确几何形状上的一系列圆球的两包络面所限定的区域。
3、面轮廓度公差标注及公差带形状1）无基准：2）有基准：三、面轮廓度误差测量方法1、用粗糙度轮廓仪检测面轮廓度误差粗糙度轮廓仪是专门用来检测零件的表面粗糙度、表面轮廓的精密计量仪器。
它采用金刚石触针与被测零件直接接触的方式来测定表面粗糙度和表面轮廓，通过传感器和专用软件定量地测量零件表面的几何形状，计算各种所需参数，按需要显示、存储、打印数据和图像。
1）结构由下图形所示，由主机、电脑、电器控制箱、打印机组成，其中主机包括大理石平台、立柱升降系统、驱动箱、传感器。
驱动箱可随升降套在立柱上垂直移动，万能工作台置于大理石平台上，可前后左右移动，测量头置于驱动箱一侧下端的测杆内，向着工作台，可水平左右移动。
2）应用广泛应用于机械加工、轴承制造、汽车制造、航天工业、模具制造、精密五金等行业。
3）测量原理粗糙度轮廓仪采用金刚石触针与被测零件直接接触的方式来测定表面粗糙度和表面轮廓。
面轮廓度解释
面轮廓度解释
面轮廓度是一种用于描述表面形态的指标，主要是指测量一个曲面表面离其理论轮廓线（基准面）的偏差程度。
具体来说，若某一个表面在相同的基准面上测量，由于制造、加工或运输等因素的影响，表面会出现多种不同形态，而面轮廓度就是描述这些形态之间的差异的一个参数。
一般来说，面轮廓度越小，表明这个表面形态越趋近于理论形态，表面质量越好。
面轮廓度是工业生产中重要的质量指标之一，可以用于对精密零件、光学元件等表面进行质量检验。
轮廓公差
34
/ 44
复合 轮廓度
35
/ 44
复合 轮廓度
36
/ 44
复合 轮廓度
37
/ 44
轮廓公差值
38
/ 44
轮廓公差值
线轮廓的几何公差值 应小于该线轮廓所在 面轮廓的几何公差值
39
/ 44
面与线 关系
The upper FCF is the PROFILE of the Surface, for SIZE, FORM, ORIENTATION and LOCATION controls
19
/ 44
无基准曲面 面轮廓度
20
/ 44
无基准圆锥面 面轮廓度
21
/ 44
无基准平面 面轮廓度
22
/ 44
无基准曲面 面轮廓度
2.0 The Tolerance establishes a uniform three-dimensional zone contained between two envelope surfaces separated by the specified tolerance.
2.0
41
/ 44
面与线 关系
2.0 A B M C M 0.5
Actual Element Line of the Surface must lie within both tolerance boundaries
PROFILE of a Line 2D Tolerance Boundary located and oriented anywhere within the 3D Tolerance boundary
0.5
43
形位公差标注大全（附英文），小伙伴们快收藏！
形位公差标注大全（附英文），小伙伴们快收藏！公 差特征项目符 号有或无基准要求
形状形状直线度无平面度无圆 度无圆柱度无
形状或位置轮廓线轮廓度有或无面轮廓度有或无
位置定向
平行度有
垂直度有
倾斜度有
定位
位置度有或无
同轴（同心）度有
对称度有
跳动
圆跳动有
全跳动有
直线度(straightness)
平面度(flatness)
圆度(circularity)
圆柱度(cylindricity)
线轮廓度(profile of a line)
面轮廓度(profile of a surface)定向公差(orientation tolerance)平行度(parallelism)
垂直度(perpendicularity)
倾斜度(角度) (angularity)
位置度(position)
对称度(symmetry)
同轴度(同心度) (concentricity)圆跳动(circular runout)
全跳动(total runout)。
形状公差标准及公差带特点
LOGO
形状公差标准及公差带特点
小组成员：潘兵磊 李方邑陆 陈创发 蒋啸虎
一、形状公差的定义
形状公差是指单一实际要素的形状所允许的 变动量，被测要素为直线、平面、圆和圆柱面。 形状公差带是限制单一实际被测要素变动的区域， 零件实际要素在该区域内为合格，反之为不合格。 形状公差包括直线度、平面度、圆度、圆柱度、 线轮廓度和面轮廓度。
二、形状公差的形状与标注
1、直线度：符号为一短横线（－），是限制实际 直线对理想直线变动量的一项指标。
图6
当对平面上任意限定范围有公差要求时，可在公差 值后面加上限定范围，并在两者之间用斜线隔开。
0.1/ 100
图7
如图7表示在被测平面内任意边长为100mm的正方 形区域必须位于距离为公差值0.1的两平行平面内。
3、圆度
圆度的符号为一个圆（ ），是限制实际圆对理想圆变动量的 一项指标。它是对具有圆柱面、圆锥面、球面的零件在任一正截面 （与轴线垂直的面）内的圆形轮廓要求。
（2）棱线（在给定方向上的直线度）
公差带形状是一对距离为公 差值 t 的两平行平面之间的区域， 该对平面与测量方向垂直。只要 实际直线在公差带内即为合格， 被测要素与基准无关，公差带可 以随被测要素浮动。
（a）
（b） 图3
如果对实际直线在相互垂直的两个方向上有直线度 的要求，即在这两个方向分别标注公差框格，则公差带 是一个四棱柱面围成的区域，只要被测直线不超出该区 域即为合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
曲面轮廓度标注
在现代工业制造与检测中，曲面轮廓度标注是一项至关重要的技术，它直接关系到产品的精度、性能以及后续装配的质量。
本文旨在深入探讨曲面轮廓度的概念、标注方法及其在实际应用中的重要性。
一、曲面轮廓度的基本概念
曲面轮廓度是指曲面实际轮廓相对于其理想轮廓的变动情况。
在实际加工中，由于各种因素的影响，曲面的实际形状往往会偏离其设计形状，这种偏离程度就是曲面轮廓度。
它是评价曲面加工精度的一个重要指标。
二、曲面轮廓度的标注方法
曲面轮廓度的标注方法通常包括以下几种：
1. 线性标注法：这种方法适用于曲率变化较小的曲面。
通过选取曲面上的一系列特征点，测量这些点相对于理想位置的偏差，并用线性尺寸链的形式表示出来。
这种方法简单直观，但精度较低，适用于一般精度的曲面。
2. 坐标标注法：坐标标注法是一种更为精确的标注方法。
它通过建立曲面坐标系，测量曲面上各点的实际坐标值，并与理想坐标值进行比较，从而得到曲面轮廓度。
这种方法需要借助精密的测量设备，如三坐标测量机，适用于高精度曲面的检测。
3. 轮廓度公差标注法：轮廓度公差标注法是一种更为严格的标注方法。
它规定了曲面轮廓度的最大允许变动范围，即公差带。
实际曲面的轮廓度必须位于公差带内，否则即判定为不合格。
这种方法对曲面的加工精度要求极高，适用于关键零部件的检测。
三、曲面轮廓度标注的实际应用
曲面轮廓度标注在工业生产中有着广泛的应用，以下是一些典型的应用实例：
1. 汽车车身制造：汽车车身是由多个曲面拼接而成的复杂结构件。
曲面轮廓度的精确控制对于保证车身的外观质量、空气动力性能以及后续装配的精度至关重要。
因此，在汽车车身制造过程中，必须对各个曲面的轮廓度进行严格的检测和标注。
2. 航空发动机叶片制造：航空发动机叶片是承受高温、高压和高速旋转的关键零部件。
其曲面形状的精确性直接影响到发动机的性能和安全性。
因此，在叶片制造过程中，需要对曲面的轮廓度进行精密的测量和标注，以确保叶片的加工质量符合设计要求。
3. 模具制造：模具是工业生产中用于成型各种产品的关键工具。
模具的曲面形状和精度直接影响到产品的成型质量和生产效率。
因此，在模具制造过程中，必须对模具的曲面轮廓度进行严格的控制和标注，以确保模具的加工精度和使用寿命。
四、提高曲面轮廓度标注精度的措施
为了提高曲面轮廓度的标注精度，可以采取以下措施：
1. 选择合适的测量方法：根据曲面的特点和精度要求选择合适的测量方法。
对于一般精度的曲面，可以采用线性标注法或坐标标注法；对于高精度曲面，应采用轮廓度公差标注法，并借助精密的测量设备进行测量。
2. 提高测量设备的精度：测量设备的精度直接影响到曲面轮廓度的测量精度。
因此，应选用高精度的测量设备，并定期进行校准和维护，以确保设备的准确性和可靠性。
3. 加强操作人员的培训：操作人员的技能水平和经验对曲面轮廓度的测量精度也有很大影响。
因此，应加强对操作人员的培训和实践，提高他们的技能水平和操作经验，以减少人为误差对测量结果的影响。
4. 优化加工工艺：加工工艺的合理性和稳定性对于控制曲面轮廓度至关重要。
因此，应优化加工工艺参数和工艺路线，提高加工设备的精度和稳定性，以减少加工误差对曲面轮廓度的影响。
五、结论
曲面轮廓度标注是评价曲面加工精度的一个重要指标。
在实际应用中，应根据曲面的特点和精度要求选择合适的标注方法和测量设备，并加强操作人员的培训和实践以及优化加工工艺措施来提高曲面轮廓度的标注精度。
这对于保证产品的质量和性能以及提高生产效率具有重要意义。
