电工电子技术试题及答案
《电工电子技术基础》试题库(附有答案)
一、填空题1. 已知图中 U1＝2V, U2＝-8V, 则UAB＝ -10 。
2. 电路的三种工作状态是通路、断路、短路。
3. 有三个6Ω的电阻, 若把它们串联, 等效电阻是 18 Ω；若把它们并联, 等效电阻 2Ω；若两个并联后再与第三个串联, 等效电阻是 9 Ω。
4. 用电流表测量电流时, 应把电流表串联在被测电路中；用电压表测量电压时, 应把电压表与被测电路并联。
5. 电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。
6．电路如图所示, 设U=12V、I=2A、R=6Ω, 则UAB= -24 V。
7. 直流电路如图所示, R1所消耗的功率为2W, 则R2的阻值应为 2 Ω。
8. 电路中电位的参考点发生变化后, 其他各点的电位均发生变化。
9. 在直流电路中, 电感可以看作短路 , 电容可以看作断路。
9. 我国工业交流电采用的标准频率是 50 Hz。
10. 三相对称负载作三角形联接时, 线电流IL与相电流IP间的关系是: IP＝ IL。
11. 电阻元件是耗能元件, 电容元件是储能元件。
12. 已知一正弦电压u=311sin(628t-60º)V, 则其最大值为 311 V, 频率为 100 Hz, 初相位为 -60º。
13．在纯电阻交流电路中, 已知电路端电压u=311sin(314t-60º)V, 电阻R=10Ω, 则电流I=22A,电压与电流的相位差φ= 0º , 电阻消耗的功率P= 4840 W。
14．三角形联结的三相对称负载, 若线电压为380 V, 则相电压为 380 V；若相电流为10 A, 则线电流为 17.32 A。
15. 式QC=I2XC是表示电容元件在正弦电路中的无功功率计算公式。
16. 正弦交流电压的最大值Um与其有效值U之比为。
17. 电感元件是一种储能元件, 可将输入的电能转化为磁场能量储存起来。
18. 若三相电动势依次达到最大值的次序为e1—e2—e3, 则称此种相序为正序。
电工电子技术试题(含答案)
一选择题：1、理想二极管的反向电阻为（ B ）。
A 零B 无穷大C 约几百千欧D 以上都不对1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。
(a)电感电压 (b)电容电压 (c)电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ）。
(A)减少负载的工作电流 (B) 减少负载的有功功率(C)减少负载的无功功率 (D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。
(a)V t )30sin(2220-ω (b) V t )30sin(2380-ω (c) V t )120sin(2380+ω （d ）2202sin(30)t ω+6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。
(a)Φ1 >Φ2 (b)Φ1<Φ2 (c)Φ1=Φ27.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B ）(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ω1、3Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。
A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。
A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V 的电源上，则取用的功率为（ B ）W。
A、125B、250C、500D、10001. 稳压管起稳压作用，是利用它的（ D ）。
A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（ c ）。
电工电子技术模拟试题及参考答案
电工电子技术模拟试题及参考答案一、单选题（共37题，每题1分，共37分）1.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。
A、2分钟B、5分钟C、3分钟D、10分钟正确答案：B2.ATM信元是定长的,而且信元的长度较小,只有A、33字节B、43字节C、53字节D、63字节正确答案：C3.在internet的基本服务功能中,远程登录所使用的命令是( )。
A、ftpB、mailC、openD、telnet正确答案：D4.(题库原题)Optix155/622H设备中IU1、IU2、IU3、IU4板为( )。
A、风扇板B、主控板C、支路板D、电源板正确答案：C5.设备上的PGND代表的含义为( )。
A、保护地B、工作地C、联合地D、屏蔽地正确答案：A6.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C7.视频信号画面的像素数量720P指( )A、352 X 288B、1280 X 720C、704 X 576D、720 X 576正确答案：B8.综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-4C、10-3D、10-5正确答案：C9.(考题). 雅奇8E1光端机RERR指示灯代表中文的意思是。
( )A、远端总告警B、近端告警C、远端支路告警指示灯D、本端总告警正确答案：A10.(考题)中兴传输网管操作终端上,主视图界面下的。
( )拓扑图显示所有网元的连接概况以及网元的告警、性能、维护信息A、物理B、复用段C、数据单板D、网元时钟正确答案：A11.模拟摄像机的视频输出接口为( )A、L9B、BNCC、RJ45D、RJ11正确答案：B12.接入网ONU设备通路电平测量的周期是( )。

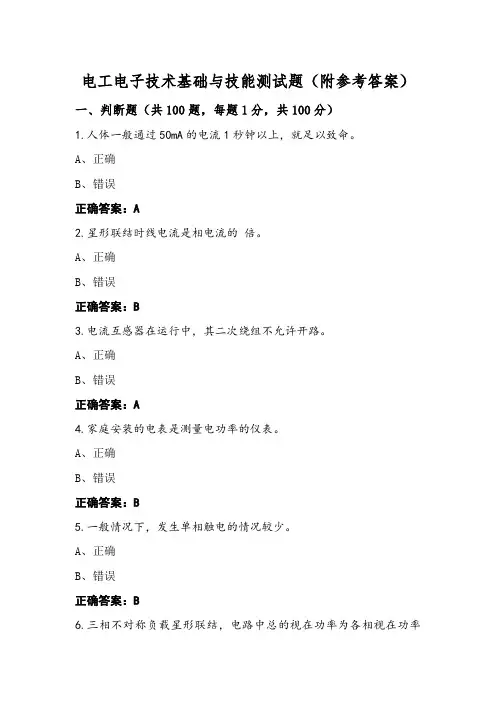

电工电子技术基础与技能测试题(附参考答案)
电工电子技术基础与技能测试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.人体一般通过50mA的电流1秒钟以上，就足以致命。
A、正确B、错误正确答案：A2.星形联结时线电流是相电流的倍。
A、正确B、错误正确答案：B3.电流互感器在运行中，其二次绕组不允许开路。
A、正确B、错误正确答案：A4.家庭安装的电表是测量电功率的仪表。
A、正确B、错误正确答案：B5.一般情况下，发生单相触电的情况较少。
A、正确B、错误正确答案：B6.三相不对称负载星形联结，电路中总的视在功率为各相视在功率之和。
、A、正确B、错误正确答案：B7.未经指导教师许可，不得搬弄仪器、设备，以及擅自开始实验。
实验时，应注意安全，按要求操作，如发现异常要立即停止实验。
A、正确B、错误正确答案：A8.接触器是一种自动的电磁式开关，适用于远距离频繁地接通或断开交直流主电路及大容量控制电路。
其控制对象主要是电动机，也可用于控制其他负载，如电热设备等。
A、正确B、错误正确答案：A9.热继电器是利用电流的热效应工作的保护电动机过载的继电器。
A、正确B、错误正确答案：A10.使用万用表测量过程中，根据需要可以随意转换开关选择量程。
A、正确B、错误正确答案：B11.在R-L-C串联电路中，感抗和容抗数值越大，电路中的电流就越小。
A、正确B、错误正确答案：B12.组合逻辑电路的分析和设计是两个相反的过程。
A、正确B、错误正确答案：A13.有中性线存在且三相对称负载时，则中性线电流为0。
A、正确B、错误正确答案：A14.三相四线制系统的中线电流通常不为零，为了防止中线电流过大，中线上应装熔断器。
A、正确B、错误正确答案：B15.电源电动势的大小取决于电源本身，而与外电路无关。
A、正确B、错误正确答案：A16.绕线式电动机的定子作耐压试验时，转子绕组应接地。
B、错误正确答案：A17.数字电压表主要用于检测数字信号的电压值。
A、正确B、错误正确答案：B18.漏电保护器既可用来保护人身安全，还可用来对低压系统或设备的对地绝缘状况起到监督作用。
电工电子技术期末考试试题及答案
这份考卷不错, 可以参照电工电子技术基础期末考试试题学号: 姓名:一、单项选择。
（每题3分, 计45分）1. 电荷旳基本单位是（）。
A．安.B.安.C.库.D.公斤2.电路重要由负载、线路、电源、（）构成。
A.变压.B.开.C.发电.D.仪表3.正弦交流电旳有效值等核最大值旳（）。
A.1/.B.1/.C..D.0.74.我国交流电旳频率为50Hz, 其周期为（）秒。
A. 0.01B.0.02C.0.1D.0.2125.为了提高感性负载电路旳功率因数, 一般采用旳措施有（）A. 串联电感B. 串联电容C. 并联电感D. 并联电容6.在三相交流电路中, 当负载为对称且三角型连接时, 线电流与相电流旳相位关系是（）。
A. 线电压超前相电压300B. 线电压滞后相电压300C. 线电流超前相电流300D. 线电流滞后相电流3007、在纯电感电路中, 没有能量消耗, 只有能量( )。
A.变.B.增.C.互.D.补充8、[10011100]2 =（）10A. 128B. 156C. 256D. 5129、运用二极管旳（）可以交流电将变成直流电。
A. 放大特性B. 稳压特性C. 单向导电性D. 以上三种10、三极管作放大管时一般工作在（）。
A. 放大区B. 截止区C. 饱和区D. 反向击穿区11.单相变压器原、副边绕组旳额定电压分别为U1N=220V, U1N=110V, 当原绕组旳额定电流为9A时, 副绕组旳额定电流为（）。
A. 18AB. 4.5AC. 2.25AD. 12A12.电器铭牌上标注旳功率均是（）A.有功功.B.无功功.C.视在功.D.瞬时功率13.晶闸管具有（）PN结。
A. 4 个B. 3个C. 2个D. 5个14.组合逻辑电路在电路构造上只包括（）。
A. 多种门电路B. 多种触发器C. 反馈电路D. 放大电路15、有三输入端旳与非门当输出端状态为0时, 三个输入端状态应为( )A.000B.111C.010D.100二、填空。
电工电子技术试题库及答案
08级机电、数控大专班电工电子技术试题库一、填空题(共133题，每空一分)1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。
2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。
3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。
5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符号表示。
6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= E-U O。
7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为218伏。
8、串联电路中的电流处处相等，总电压等于各电阻上电压之和。
9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则15 瓦灯泡较亮，而 100 瓦灯泡较暗。
10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦时。
11、频率是单位时间内交流电重复变化的次数。
12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为u=20sin(314t- ４０°) ，相量式为。
13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为537伏。
14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为0.1A 安。
15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗X L＝25.12 欧。
如通过电流的频率为10000赫，其感抗X L＝5024 欧。
16、一个１０微法的电容接在５０赫的交流电源上，其容抗X C＝318欧，如接在2000赫的交流电源上，它的容抗X C＝7.95 欧。
17、某正弦交流电流为ｉ＝100sin（6280t- π／4）毫安，它的频率ｆ＝1000Hz ，周期Ｔ＝0.001 秒，角频率ω＝ 6280 ，最大值Im= 100mA，有效值Ｉ＝ 100/1.414 mA ，初相位φ＝π／4 。
《电工与电子技术基础》试题库及答案
《电工与电子技术基础》试题库及答案一、选择题1. 下列哪种材料是超导体材料？（）A. 铝B. 铜C. 铅D. 硅答案：C2. 下列哪个单位表示电流？（）A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C3. 下列哪种电路元件属于有源元件？（）A. 电阻B. 电容C. 电感D. 电源答案：D4. 下列哪种电路元件的电压与电流关系遵循欧姆定律？（）A. 电阻B. 电容C. 电感D. 电源答案：A5. 下列哪种电路属于串联电路？（）A. 电阻并联B. 电阻串联C. 电容并联D. 电容串联答案：B二、填空题1. 电路中电流的大小与电压和电阻的关系可以用______定律表示。
答案：欧姆定律2. 在交流电路中，电压和电流的最大值分别为Um和Im，有效值分别为U和I，它们之间的关系是______。
答案：U = Um / √2，I = Im / √23. 电容元件在电路中的作用是______，电感元件在电路中的作用是______。
答案：储能和滤波；储能和滤波4. 串联电路中，各电阻上的电压之和等于______，各电阻上的电流相等。
答案：总电压5. 并联电路中，各支路电流之和等于______，各支路电压相等。
答案：总电流三、判断题1. 电容元件在电路中只能储存电能，不能释放电能。
（）答案：错误2. 电感元件在电路中只能储存磁能，不能释放磁能。
（）答案：错误3. 串联电路中，总电压等于各电阻上的电压之和。
（）答案：正确4. 并联电路中，总电流等于各支路电流之和。
（）答案：正确5. 交流电路中的电压和电流都是随时间变化的。
（）答案：正确四、简答题1. 简述欧姆定律。
答案：欧姆定律表明，在电路中，电流的大小与电压成正比，与电阻成反比。
即 I = U / R，其中I表示电流，U表示电压，R表示电阻。
2. 简述串联电路和并联电路的特点。
答案：串联电路的特点是各电阻上的电流相等，总电压等于各电阻上的电压之和；并联电路的特点是各支路电压相等，总电流等于各支路电流之和。
电工电子技术基础与技能试题库(附参考答案)
电工电子技术基础与技能试题库（附参考答案）一、判断题（共100题，每题1分，共100分）1.任意的封闭电路不全是回路。
A、正确B、错误正确答案：B2.热继电器是利用电流的热效应工作的保护电动机过载的继电器。
A、正确B、错误正确答案：A3.三相四线制供电系统一相负载断开，其他相电压不变。
A、正确B、错误正确答案：A4.在对电路进行调试时，实习场所应安装过载保护装置和漏电保护开关，测试场地内所有的电源开关、插头、电源线、保险丝、插座等都不允许有裸露的带电导体。
A、正确B、错误正确答案：A5.“220／380V △／Y”说明当电源线电压为220V时，电动机绕组应联成三角形，当电源线电压为380V时，电动机绕组应联成星形，两种情况下相电压、相电流及有功功率均相同。
A、正确B、错误正确答案：A6.接触器互锁是指当一接触器得电动作时，通过其常闭辅助触点使另一接触器不能得电动作。
A、正确B、错误正确答案：A7.扩大电表交流电流量程采用分流器，扩大直流电流量程采用电流互感器。
A、正确B、错误正确答案：B8.晶体三极管的参数值超过其极限参数值时，晶体三极管一定会损坏。
A、正确B、错误正确答案：B9.当运行中的电气设备绝缘损坏或由于其他原因而造成接地短路故障时，接地电流通过接地点向大地流散，在以接地点为圆心的一定范围内形成分布电位。
当人触及漏电设备外壳时，电流通过人体和大地形成回路，由此造成的触电称为接触电压触电。
A、正确B、错误正确答案：A10.触电紧急救护法时，首先应进行触电解救，然后立即进行人工呼吸和胸外，心脏挤压法。
A、正确B、错误正确答案：A11.直接接触触电是指因电气设备发生故障条件下的接触电压或跨步电压造成的触电。
A、正确B、错误正确答案：B12.绕线式电动机的定子作耐压试验时，转子绕组应接地。
A、正确B、错误正确答案：A13.单相电路中，视在功率是电路的总电压与总电流的乘积。
A、正确B、错误正确答案：A14.在输入信号作用下，偏置电路改变了各放大管的动态电流。
汽车电工电子技术试题及答案解析
汽车电工电子技术试题及答案解析一、选择题1. 以下哪个元器件常用于汽车电路中的电压调节和过流保护？A. 电感器B. 电容器C. 二极管D. 三极管答案：D2. 汽车点火系统中，以下哪个传感器用于检测发动机曲轴位置和转速？A. 节气门位置传感器B. 飞轮位置传感器C. 曲轴位置传感器D. 氧气传感器答案：C3. 在汽车电路中，以下哪个元器件用于存储和释放电能，保证电路稳定运行？A. 电阻器C. 变压器D. 二极管答案：B4. 汽车发动机燃油喷射系统中，以下哪个传感器用于检测进气量和空气质量，为发动机控制提供反馈信号？A. 氧气传感器B. 节气门位置传感器C. 大气压力传感器D. 空气流量传感器答案：D5. 汽车车身控制系统中，以下哪个传感器用于检测车辆侧倾角度，以控制车身稳定性？A. 刹车压力传感器B. 方向盘转角传感器C. 轮速传感器D. 侧倾传感器答案：D1. 汽车电路中的电流是由正极向负极流动的。
答案：错误2. 汽车电路中的电瓶负极通常与车身接地，用以提供电路的回路。
答案：正确3. 汽车发动机工作时，需要由电瓶提供起动电流。
答案：正确4. 汽车电路中的保险丝主要用于防止电路过载和短路。
答案：正确5. 汽车电动机是由一系列线圈组成的电磁铁。
答案：正确三、简答题1. 请简要说明汽车点火系统的工作原理。
答：汽车点火系统的工作原理是将电瓶的低电压转换为高电压，通过点火线圈产生的高压电流点燃发动机的燃油混合物。
工作过程包括：低压电源提供电流给点火线圈初级线圈，初级线圈产生磁场；当点火系统发出点火信号时，触发器断开电源，初级线圈的磁场突然消失，产生感应电压；感应电压经过点火线圈的高压线圈，产生高电压；高压电流通过分电器分配到不同的火花塞进行点火。
2. 请简要介绍汽车电子控制单元（ECU）的主要功能。
答：汽车电子控制单元（ECU）是车辆电气电子系统中的核心部件，主要负责收集、处理和响应各个传感器的信号，控制车辆各个系统的运行。
电子电工技术试题和答案
1
16
33．有一台电动机，其额定数据如题33表所示，求：（1）额 定电流IN；（2）额定转矩TN；（3）起动电流Ist；
（4）起动转矩Tst；
题 3 3表 功 率转 速电 压 频 率 效 率 功 率 因 数 Ist／ INT st／ T N 2 2 k W 1 4 7 0 r ／ m in 3 8 0 V 5 0 H z 9 1 .5 ％0 .8 6 7 .0 2 .0
17. 图示逻辑电路中，F的逻辑表达式是（A ）
18. 设触发器的初始状态 为0，已知时钟脉冲CP 波形如图所示，则Q端 的波形为（C）
A.①
B.②
C.③
D.④
01.09.2023
1
10
19. 图示逻辑状态表对应的逻辑表达式为（C）
20. 逻辑电路如图所示，已知F=1， 则ABCD的值为（ B ）
01.09.2023
1
22
谢谢！
解：(1)额定电流IN；
P 3UNINNcos
P
22000
IN
3UNNcos
4.2 5A 3380 0.910 5.86
01.09.2023
1
17
33．有一台电动机，其额定数据如题33表所示，求：（1）额 定电流IN；（2）额定转矩TN；（3）起动电流Ist；
（4）起动转矩Tst；
题 3 3表 功 率转 速电 压 频 率 效 率 功 率 因 数 Ist／ INT st／ T N 2 2 k W 1 4 7 0 r ／ m in 3 8 0 V 5 0 H z 9 1 .5 ％0 .8 6 7 .0 2 .0
2 C., U
2
D.,0.45U
01.09.2023
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工电子技术试题及答案
第一章 电工电子试题
1. 根据欧姆定律，计算以下电路中电流的大小：
电压为10伏，电阻为5欧的电路。
电压为15伏，电阻为3欧的电路。
答案:
1) 电流 = 电压 / 电阻
= 10伏 / 5欧
= 2安培
2) 电流 = 电压 / 电阻
= 15伏 / 3欧
= 5安培
2. 根据功率公式，计算以下电路中的功率：
电压为12伏，电流为2安的电路。
电压为24伏，电流为1.5安的电路。
答案:
1) 功率 = 电压 × 电流
= 12伏 × 2安
= 24瓦特
2) 功率 = 电压 × 电流
= 24伏 × 1.5安
= 36瓦特
3. 判断以下电器能否正常工作，给出理由：
一个220伏、50赫兹的电动机接入120伏的电源。
一个12伏的电灯泡接入24伏的电源。
答案:
1) 电动机不能正常工作。因为电动机的额定电压是220伏，连接到
低于额定电压的电源会导致电动机无法正常工作。
2) 电灯泡可以正常工作。因为电灯泡的额定电压是12伏，连接到
高于额定电压的电源不会对电灯泡产生明显的影响。
第二章 电工电子答案
1. 以下元器件的符号分别代表什么？
答案:
1) 电阻
2) 电容
3) 电感
4) 二极管
5) 可变电阻
6) 场效应管
7) 双极型晶体管
2. 简述直流电机和交流电机的区别。
答案:
直流电机是一种能够将直流电能转换为机械能的电机。它的工作原
理是利用电流在磁场中产生的作用力，使得电机转动。
交流电机是一种能够将交流电能转换为机械能的电机。它的工作原
理是利用电流的方向和大小不断变化，在磁场中产生的电磁力，使得
电机转动。
直流电机和交流电机的主要区别在于电源类型和工作原理。直流电
机适用于直流电源，而交流电机适用于交流电源。此外，直流电机的
转速可以通过调节电压来控制，而交流电机则需要使用特殊的变频器
来控制转速。
结论
本文介绍了电工电子技术试题及答案，涉及到欧姆定律、功率公式、
电路计算、器件符号以及直流电机和交流电机的区别等知识点。通过
学习电工电子技术的基础知识，我们能够更好地理解电路的组成和工
作原理，为实际应用提供基础支持。希望本文能够对读者有所帮助。
