探伤液磁粉含量检测标准
磁粉检测报告及标准依据
引言概述：磁粉检测是一种常见的非破坏性检测方法，广泛应用于工业领域中，用于发现金属表面和近表面的缺陷。
本文将对磁粉检测的报告以及标准依据进行详细阐述。
在正文中，将分为五个大点进行探讨，包括：磁粉检测原理、磁粉检测方法、磁粉检测的应用领域、磁粉检测的标准依据、磁粉检测技术的发展趋势。
通过本文的解读，读者将能够全面了解磁粉检测的相关知识。
正文内容：一、磁粉检测原理1.磁性材料的磁化过程2.磁粉检测的工作原理3.磁粉检测的灵敏性和准确性磁粉检测原理是基于磁性材料的磁化过程，通过施加磁场并在材料表面撒布磁粉，可以根据材料中的缺陷造成磁场的变化来判断缺陷的位置和形状。
磁粉检测的工作原理是利用缺陷对磁场的扰动，使磁粉在缺陷处聚集形成磁粉堆积，通过观察磁粉聚集的情况来发现和评估缺陷。
磁粉检测的灵敏性和准确性取决于磁粉的特性以及仪器设备的性能。
二、磁粉检测方法1.干式磁粉检测1.1磁粉的选择和制备1.2检测设备和工具的选择1.3检测步骤和注意事项2.湿式磁粉检测2.1磁粉液的选择和制备2.2检测设备和工具的选择2.3检测步骤和注意事项磁粉检测方法主要有干式磁粉检测和湿式磁粉检测两种。
干式磁粉检测适用于表面缺陷的检测，而湿式磁粉检测适用于更深层次的缺陷检测，也能提高检测的灵敏度。
干式磁粉检测需要选取适当的磁粉并进行制备，同时选择合适的检测设备和工具进行检测。
湿式磁粉检测则需要制备磁粉液，不同类型的缺陷需要使用不同种类的磁粉液，并注意检测步骤和注意事项以保证检测的准确性和可靠性。
三、磁粉检测的应用领域1.金属制造业2.航空与航天3.制造业4.核工业5.铁路和桥梁6.石化工业磁粉检测广泛应用于金属制造业，例如钢铁、汽车制造、机械制造等行业，用于检测铸件、焊接接头、轴承等金属制品的表面和近表面的缺陷。
同时，磁粉检测也在航空与航天、核工业、铁路和桥梁、石化工业等领域中得到了广泛应用，用于保证设备和结构的安全可靠性。
四、磁粉检测的标准依据1.国际标准2.行业标准3.企业标准4.检测设备和工具的标准磁粉检测的标准依据主要包括国际标准、行业标准和企业标准。
磁粉检测标准
磁粉检测标准
磁粉检测是一种常用的无损检测方法，广泛应用于工业生产中。
它通过在被检测物体表面涂覆磁粉，再施加磁场，利用磁性粉末在缺陷处的吸附和积聚来发现缺陷，从而实现对材料内部缺陷的检测。
磁粉检测标准的制定和执行对于确保检测结果的准确性和可靠性至关重要。
首先，磁粉检测标准应当明确规定检测的对象范围和适用条件。
不同的材料和工件可能需要采用不同的磁粉检测方法和参数，因此标准需要具体规定适用于哪些材料和工件，以及在何种条件下进行检测。
其次，标准应当对磁粉检测的具体操作步骤和要求进行详细说明。
包括对被检测表面的处理、磁粉的选择和使用、磁场的施加方式和参数等方面进行规定，确保检测过程的标准化和规范化。
此外，标准还应当对磁粉检测设备的性能和校准要求进行规定。
检测设备的性能直接影响着检测结果的准确性，因此标准需要对设备的灵敏度、分辨率、稳定性等方面进行要求，并规定检测设备的定期校准和维护要求。
另外，标准还需要对检测人员的资质和培训要求进行规定。
检测人员的技术水平和专业知识直接关系到检测结果的可靠性，因此标准需要规定检测人员的培训内容和要求，并对其进行资质认定。
最后，标准还应当对检测结果的评定和报告要求进行规定。
包括对检测结果的判定标准、缺陷的分类和评定、检测报告的内容和格式等方面进行规定，确保检测结果的准确性和可靠性。
总之，磁粉检测标准的制定和执行对于保障工业生产中材料和工件的质量和安全具有重要意义。
只有严格执行标准要求，才能够确保磁粉检测结果的准确性和可靠性，为工业生产提供可靠的质量保障。
探伤磁粉检测操作规程(3篇)
第1篇一、目的为了确保探伤磁粉检测工作的质量和效率，保障产品质量，制定本操作规程。
本规程适用于铁磁性材料工件的表面和近表面缺陷的检测。
二、适用范围本规程适用于以下情况：1. 原材料板材及管材的探伤；2. 加工产品锻件、铸件、焊接件的探伤；3. 马氏体不锈钢和沉淀硬化不锈钢材料的探伤；4. 未加工的原材料和加工的半成品、成品件及在役与使用过的工件；5. 管材、棒材、板材、形材和锻钢件、铸钢件及焊接件。
三、操作规程1. 准备工作（1）检查探伤设备，确保其性能良好，符合探伤要求。
（2）准备磁粉、磁悬液、清洗剂等探伤材料。
（3）检查试件，确保其表面无油脂、氧化物等杂质。
2. 预清洗（1）使用清洗剂清洗试件表面，去除油脂、氧化物等杂质。
（2）清洗后，用压缩空气吹干试件表面。
3. 探伤操作（1）选择合适的探伤方法：湿法或干法。
（2）将试件放置在探伤平台上，调整试件位置，使其符合探伤要求。
（3）施加磁粉：根据探伤方法，将磁粉均匀地撒在试件表面。
（4）磁化试件：使用磁粉探伤机对试件进行磁化，使磁粉在缺陷处形成磁粉堆积。
（5）观察磁粉堆积情况：根据磁粉堆积的形状、大小、颜色等特征，判断缺陷的存在和类型。
4. 分析与记录（1）分析磁粉堆积情况，判断缺陷的存在和类型。
（2）记录缺陷的位置、大小、形状等信息。
（3）根据需要，对缺陷进行标注或标记。
5. 清洗与检查（1）使用清洗剂清洗试件表面，去除磁粉和磁悬液。
（2）检查试件表面，确保无残留磁粉和磁悬液。
（3）对清洗后的试件进行外观检查，确保无其他缺陷。
6. 质量控制（1）对探伤操作人员进行培训，确保其掌握探伤操作技能。
（2）定期对探伤设备进行校准和维护，确保其性能稳定。
（3）对探伤结果进行审核，确保其准确性和可靠性。
四、注意事项1. 操作人员应熟悉探伤操作规程，确保探伤质量。
2. 探伤过程中，应严格按照操作规程进行，避免人为因素影响探伤结果。
3. 探伤设备应定期进行校准和维护，确保其性能稳定。
磁粉检测标准
磁粉检测标准
磁粉检测是一种常用的无损检测方法，广泛应用于工业生产中对零部件的质量
检测。
磁粉检测标准是对磁粉检测方法和要求的规范，它的制定对于保障产品质量、确保安全生产具有重要意义。
本文将对磁粉检测标准进行介绍和解析，以期为相关行业提供参考和指导。
首先，磁粉检测标准主要包括检测方法、设备要求、人员资质和操作规程等内容。
在进行磁粉检测时，应根据具体的工件和要求选择合适的检测方法，比如湿法磁粉检测、干法磁粉检测、彩色磁粉检测等。
同时，检测设备应符合相应的标准要求，确保其性能稳定、精度可靠。
此外，进行磁粉检测的人员应具备相关的资质和经验，并严格按照操作规程进行操作，确保检测结果的准确性和可靠性。
其次，磁粉检测标准对于检测过程中可能出现的缺陷和问题也有相应的规定。
比如对于检测过程中发现的缺陷，应根据具体情况进行合理判定，并采取相应的措施进行处理。
同时，对于检测设备和工具的维护和保养也有相应的要求，以确保其在使用过程中处于良好的状态。
此外，磁粉检测标准还涉及到检测结果的评定和报告的编制。
在检测结果的评
定中，应根据相关标准和要求进行判定，对于合格和不合格的产品进行及时准确的处理。
同时，对于检测报告的编制也有相应的规定，应包括检测方法、设备信息、检测结果等内容，以便于后续的跟踪和管理。
总的来说，磁粉检测标准是对磁粉检测工作进行规范和管理的重要文件，它的
制定和执行对于提高产品质量、确保安全生产具有重要意义。
因此，相关行业应严格按照磁粉检测标准进行操作和管理，确保检测工作的准确性和可靠性，为产品质量和安全生产提供有力保障。

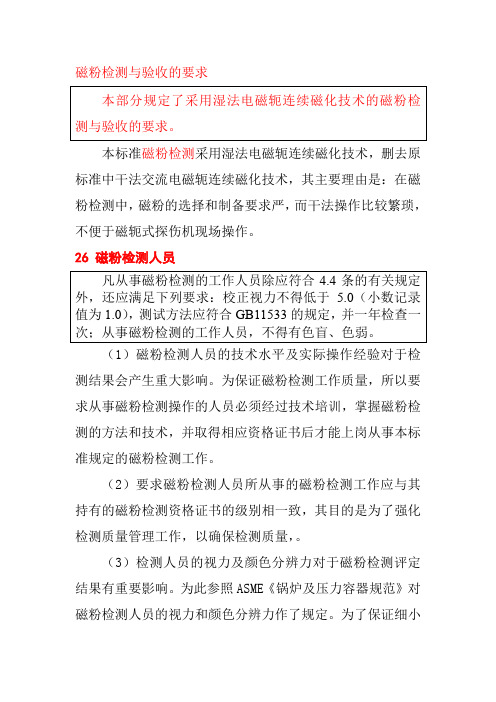

磁粉检测与验收的要求
磁粉检测与验收的要求本部分规定了采用湿法电磁轭连续磁化技术的磁粉检测与验收的要求。
本标准磁粉检测采用湿法电磁轭连续磁化技术，删去原标准中干法交流电磁轭连续磁化技术，其主要理由是：在磁粉检测中，磁粉的选择和制备要求严，而干法操作比较繁琐，不便于磁轭式探伤机现场操作。
26 磁粉检测人员凡从事磁粉检测的工作人员除应符合4.4条的有关规定外，还应满足下列要求：校正视力不得低于 5.0（小数记录值为1.0），测试方法应符合GB11533的规定，并一年检查一次；从事磁粉检测的工作人员，不得有色盲、色弱。
（1）磁粉检测人员的技术水平及实际操作经验对于检测结果会产生重大影响。
为保证磁粉检测工作质量，所以要求从事磁粉检测操作的人员必须经过技术培训，掌握磁粉检测的方法和技术，并取得相应资格证书后才能上岗从事本标准规定的磁粉检测工作。
（2）要求磁粉检测人员所从事的磁粉检测工作应与其持有的磁粉检测资格证书的级别相一致，其目的是为了强化检测质量管理工作，以确保检测质量，。
（3）检测人员的视力及颜色分辨力对于磁粉检测评定结果有重要影响。
为此参照ASME《锅炉及压力容器规范》对磁粉检测人员的视力和颜色分辨力作了规定。
为了保证细小显示磁痕不被漏检，本条规定了色盲、色弱者也不得参加磁粉检测评定工作，并参照JB4730的规定，要求磁粉检测结果评定者的矫正视力不得低于1.0。
27 磁粉检测设备、器材及材料27.1设备27.1.1 磁粉检测设备必须符合JB/T8290的规定。
27.1.2电磁轭的磁极间距在50㎜～200㎜范围内应连续可调，当电磁轭极间距为200㎜时，交流电磁轭至少应有44N 的提升力；交叉磁轭（旋转磁场）至少有118N的提升力，且磁轭与试件之间的间隙应小于等于0.5㎜。
直流电磁轭间距小于或等于100㎜时，至少应有135N的提升力；间距大于100㎜，小于或等于150㎜时，至少应有225N的提升力。
（1）磁轭提升力指标反映了磁化规范的要求。
磁粉探伤检验规范方案
磁粉探伤检验规1、适用围本规叙述的是湿磁粉对铁磁性材料表面及近表面裂纹及其它不连续的一种检测。
适用于钻井工具表面和连接螺纹的磁粉检测。
2、引用标准、规ASME 709 磁粉检测的标准推荐操作方法GB11522 标准对数视力表JB/T4730.1 承压设备无损检测第1部分：通用部分JB/T4730.4 承压设备无损检测第4部分：磁粉检测JB/T6063 磁粉探伤用磁粉技术条件JB/T6065 无损检测磁粉检测用试片JB/T8290 磁粉探伤机ASNT-TC-1A 无损检测人员的资格鉴定3、磁粉检测人员3.1 从业人员应按ASNT-TC-1A和《特种设备无损检查人员考核与监督管理规定》的要求，取得相应无损检测资格。
3.2 无损检测人员资格的分级为：Ⅲ（高）级、Ⅱ（中）级、Ⅰ（初）级。
取得不同无损检测方法和资格级别人员，只能从事于该方法和资格级别相应的工作，并负责相应的叫声责任。
3.3 磁粉检测人员未经矫正会经矫正的近（距）视力或远（距）视力应不低于5.0（小数记录值为1.0）。
测试方法应符合GB11533的规定。
3.4 无损检测人员应根据ASNT-TC-1A的规定，每年进行一次视力检查，不得有色盲。
4、检测设备、器材和材料4.1 磁粉探伤机磁粉探伤机，在有效适用期应良好的保养。
交流电磁轭应有45N的提升力，直流电磁轭至少应有177N的提升力。
检测周期为6个月一次。
4.2 磁悬液磁悬液浓度应根据磁粉种类、力度、施加方法和被检工件表面状况等因素来确定。
用于完全润湿工件表面的油机介质，如出现不完全润湿，要从新进行清洗或添加更多磁粉或添加更多润湿剂。
4.3 退磁装置退磁装置应能保证退磁后，表面剩磁不大于0.3mT（240A/m）。
4.4 辅助设备磁场强度计标准试片A1(或CX)磁场指示器磁悬液浓度测试仪(管)2~10倍放大镜。
5、被检工件表面清洁被检工件表面，不得有油脂、铁锈、氧化皮或其他粘附磁粉的物质。
被检工件表面不规则状态，不得影响检测结果的正确性和完整性。
磁粉探伤仪范围及精度标准
磁粉探伤仪范围及精度标准
磁粉探伤仪是一种能够检测金属表面及近表面缺陷的非损伤性测试仪器。
其利用磁性材料在被测物表面上形成磁场，通过观察磁荧光粉的分布情况来判断被测物表面是否存在裂缝、夹杂等缺陷。
磁粉探伤仪需与磁性材料、荧光粉等配合使用，可对铸造、锻造、焊接以及机械元件等各种金属制品进行检测。
磁粉检测的灵敏度与实际应用场景有关，常有以下几种标准：
1.常规探伤标准：钢制零件表面缺陷长度大于等于0.5mm，深度大于等于0.1mm的缺陷都应能够检测到。
2.高灵敏度探伤标准：钢制零件表面缺陷长度大于等于0.3mm，深度大于等于0.05mm的缺陷都应能够检测到。
在实际应用中，磁粉探伤仪可用于检测的金属材料包括铁、镍、钴及其合金等，而不适用于非金属材料。
其检测范围广泛，包括铸造件、锻造件、焊接接头、轴承、齿轮及机械元件等各种金属构件。
磁粉检测国家标准
磁粉检测国家标准引言磁粉检测是一种常用的无损检测方法，广泛应用于工业领域。
为了确保磁粉检测的准确性和标准化，各国都制定了磁粉检测的国家标准。
本文将介绍磁粉检测的国家标准的重要性以及其中的关键内容。
国家标准的重要性国家标准对于磁粉检测起着非常重要的作用。
首先，国家标准可以确保磁粉检测的统一性和准确性，使得不同地区和不同企业的磁粉检测结果具有可比性。
其次，国家标准可以提供一个规范的指导，帮助从事磁粉检测的人员正确操作设备和进行检测，从而减少误判和漏测的情况。
国家标准的内容磁粉检测的国家标准通常包含以下几个方面的内容：1. 检测设备和材料要求国家标准对于磁粉检测所使用的设备和材料提出了具体的要求。
例如，对于磁粉检测设备，国家标准可能要求其具备一定的磁场强度和频率的控制能力，以及能够实现检测目标的合适的灵敏度。
对于磁粉检测材料，国家标准可能要求其具备一定的磁粉粒度和分散性，以及能够与被检测材料相容的特性。
2. 检测方法和参数要求国家标准对于磁粉检测的方法和参数也有具体规定。
例如，标准可能规定了磁粉检测的表面准备工作，如去除杂质和清洗材料表面。
标准还可能规定了磁粉检测的施加方式和时间，以及磁粉检测的灵敏度要求和报告格式。
3. 检测人员要求为了保证磁粉检测的准确性，国家标准常常对从事磁粉检测的人员提出要求。
例如，标准可能规定从事磁粉检测的人员应具备一定的技术培训和经验，并持有相关的资质证书。
标准还可能规定磁粉检测人员的职责和义务，以及对于检测结果的正确判读和报告。
国家标准的应用和挑战国家标准对于磁粉检测的应用起着至关重要的作用。
通过遵守国家标准，可以确保磁粉检测的结果准确可靠，并提高工作效率和产品质量。
然而，国家标准的制定和应用也面临着一些挑战。
首先，不同国家的标准可能存在差异，这对于国际交流和合作带来一定的障碍。
其次，国家标准需要不断更新和完善，以适应不断发展的磁粉检测技术和需求。
最后，标准的教育和培训也是一个重要的问题，需要培养更多具备磁粉检测专业知识和技能的人才。
磁粉探伤检验要求要求规范
磁粉探伤检验规1、适用围本规叙述的是湿磁粉对铁磁性材料表面及近表面裂纹及其它不连续的一种检测。
适用于钻井工具表面和连接螺纹的磁粉检测。
2、引用标准、规ASME 709 磁粉检测的标准推荐操作方法GB11522 标准对数视力表JB/T4730.1 承压设备无损检测第1部分：通用部分JB/T4730.4 承压设备无损检测第4部分：磁粉检测JB/T6063 磁粉探伤用磁粉技术条件JB/T6065 无损检测磁粉检测用试片JB/T8290 磁粉探伤机ASNT-TC-1A 无损检测人员的资格鉴定3、磁粉检测人员3.1 从业人员应按ASNT-TC-1A和《特种设备无损检查人员考核与监督管理规定》的要求，取得相应无损检测资格。
3.2 无损检测人员资格的分级为：Ⅲ（高）级、Ⅱ（中）级、Ⅰ（初）级。
取得不同无损检测方法和资格级别人员，只能从事于该方法和资格级别相应的工作，并负责相应的叫声责任。
3.3 磁粉检测人员未经矫正会经矫正的近（距）视力或远（距）视力应不低于5.0（小数记录值为1.0）。
测试方法应符合GB11533的规定。
3.4 无损检测人员应根据ASNT-TC-1A的规定，每年进行一次视力检查，不得有色盲。
4、检测设备、器材和材料4.1 磁粉探伤机磁粉探伤机，在有效适用期应良好的保养。
交流电磁轭应有45N的提升力，直流电磁轭至少应有177N的提升力。
检测周期为6个月一次。
4.2 磁悬液磁悬液浓度应根据磁粉种类、力度、施加方法和被检工件表面状况等因素来确定。
用于完全润湿工件表面的油机介质，如出现不完全润湿，要从新进行清洗或添加更多磁粉或添加更多润湿剂。
4.3 退磁装置退磁装置应能保证退磁后，表面剩磁不大于0.3mT（240A/m）。
4.4 辅助设备磁场强度计标准试片A1(或CX)磁场指示器磁悬液浓度测试仪(管)2~10倍放大镜。
5、被检工件表面清洁被检工件表面，不得有油脂、铁锈、氧化皮或其他粘附磁粉的物质。
被检工件表面不规则状态，不得影响检测结果的正确性和完整性。
磁粉探伤检验规范
磁粉探伤检验规范1、适用范围本规范叙述的是湿磁粉对铁磁性材料表面及近表面裂纹及其它不连续的一种检测。
适用于钻井工具表面和连接螺纹的磁粉检测。
2、引用标准、规范ASME 709 磁粉检测的标准推荐操作方法GB11522 标准对数视力表JB/T4730.1 承压设备无损检测第1部分：通用部分JB/T4730.4 承压设备无损检测第4部分：磁粉检测JB/T6063 磁粉探伤用磁粉技术条件JB/T6065 无损检测磁粉检测用试片JB/T8290 磁粉探伤机ASNT-TC-1A 无损检测人员的资格鉴定3、磁粉检测人员3.1 从业人员应按ASNT-TC-1A和《特种设备无损检查人员考核与监督管理规定》的要求，取得相应无损检测资格。
3.2 无损检测人员资格的分级为：Ⅲ（高）级、Ⅱ（中）级、Ⅰ（初）级。
取得不同无损检测方法和资格级别人员，只能从事于该方法和资格级别相应的工作，并负责相应的叫声责任。
3.3 磁粉检测人员未经矫正会经矫正的近（距）视力或远（距）视力应不低于5.0（小数记录值为1.0）。
测试方法应符合GB11533的规定。
3.4 无损检测人员应根据ASNT-TC-1A的规定，每年进行一次视力检查，不得有色盲。
4、检测设备、器材和材料4.1 磁粉探伤机磁粉探伤机，在有效适用期内应良好的保养。
交流电磁轭应有45N的提升力，直流电磁轭至少应有177N的提升力。
检测周期为6个月一次。
4.2 磁悬液磁悬液浓度应根据磁粉种类、力度、施加方法和被检工件表面状况等因素来确定。
用于完全润湿工件表面的油机介质，如出现不完全润湿，要从新进行清洗或添加更多磁粉或添加更多润湿剂。
4.3 退磁装置退磁装置应能保证退磁后，表面剩磁不大于0.3mT（240A/m）。
4.4 辅助设备磁场强度计标准试片A1(或CX)磁场指示器磁悬液浓度测试仪(管)2~10倍放大镜。
5、被检工件表面清洁被检工件表面，不得有油脂、铁锈、氧化皮或其他粘附磁粉的物质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探伤液磁粉含量检测标准
1. 磁粉含量检测方法
本标准规定了探伤液中磁粉含量的检测方法。
2. 磁粉含量检测仪器
2.1 电磁铁：用于吸引磁粉，使其从探伤液中分离出来。
2.2 磁场强度计：用于测量磁场的强度，从而计算出磁粉的含量。
2.3 实验室天平：用于称量探伤液和磁粉。
2.4 实验室玻璃器皿：用于盛放探伤液和磁粉。
3. 磁粉含量检测环境条件
3.1 实验室温度：20±5℃。
3.2 实验室湿度：≤60%。
4. 磁粉含量检测操作步骤
4.1 将探伤液倒入实验室玻璃器皿中，用实验室天平称量其质量。
4.2 将电磁铁置于探伤液下方，接通电源，使电磁铁产生磁场。
4.3 观察磁粉在磁场作用下的运动情况，待磁粉不再运动后，关闭电磁铁电源。
4.4 用实验室天平称量磁粉的质量。
4.5 根据磁场强度计测量磁场强度，并计算出磁粉含量。
5. 磁粉含量检测数据分析
5.1 根据称量结果计算磁粉含量，并分析其与探伤液中磁粉含量标准值的差异。
5.2 若磁粉含量不符合标准要求，应采取相应措施进行处理。
6. 磁粉含量检测报告编写
6.1 应详细记录磁粉含量检测的过程和结果。
6.2 应将检测结果与标准值进行比较，并做出是否符合标准的结论。
6.3 若不符合标准要求，应提出相应的处理措施和建议。
7. 磁粉含量检测安全防护
7.1 在操作过程中应注意安全，避免触电等意外事故的发生。
7.2 在使用磁场强度计时应注意保护探头，避免碰撞或震动。
7.3 在称量探伤液和磁粉时应注意实验室通风情况，避免吸入有害物质。
