verilog case 例化模块

verilog case 例化模块

在 Verilog 中,case 语句是一种非常常见的控制结构,使用它可以方便地对不同的条件进行判断和处理。

而例化模块是指在 Verilog 中实例化模块(Module Instantiation),即将一个已经定义好的模块插入到当前模块中。

那么,本文将重点探讨 verilog 中的 case 语句和例化模块的相关内容。

一、Verilog中的case语句1.1 case语句的基本概念在 Verilog 中,case 语句是一种多分支的条件语句,它可以根据一个表达式的值来执行不同的代码块。

其基本语法结构如下:```Verilogcase (expression)value1: statement1;value2: statement2;...default: statementN;endcase```其中,expression 是一个变量或者表达式,value1、value2 等是表达式的可能取值,而 statement1、statement2 等则是与对应取值相匹配的执行语句。

当 expression 的值等于某个 value 时,对应的statement 即被执行。

1.2 case语句的应用场景case 语句在 Verilog 中被广泛用于状态机的建模、多分支选择、编码器设计等方面。

通过合理地使用 case 语句,可以简洁、清晰地描述电路的逻辑功能,使得代码可读性更强,维护性更好。

1.3 个人观点个人认为,Verilog 中的 case 语句是一种非常便捷、高效的条件控制结构。

在实际的工程项目中,合理地使用 case 语句可以使代码更加清晰易懂,降低出错概率,提高代码的可维护性。

二、Verilog中的例化模块2.1 例化模块的基本概念在 Verilog 中,例化模块是指将已经定义好的模块实例化(插入)到当前模块中,从而可以在当前模块中使用被实例化的模块的功能。

其最基本的语法格式如下:```Verilogmodule module_name (...);// 模块内部逻辑endmodulemodule top_module;module_name instance_name1 (port_list1);module_name instance_name2 (port_list2);// 其他实例化语句endmodule```在例化模块中,module_name 是被实例化的模块名,instance_name 是实例化的实例名,port_list 是端口列表,用于连接被实例化模块的输入和输出。

verilog第二章简单的Verilog模块

verilog第二章简单的Verilog模块
not u1(nsl, sl);
and #1 u2(sela, a, nsl);
and #1 u3(selb, b, sl);
or #1 u4(out, sela, selb);
endmodule
/*一个名为adder的三位加法器的例子。*/
module adder ( count,sum,a,b,cin ); //模块定义开始
// 选择逻辑组合
2.2.2 模块的概念
一个设计是由一个个模块构成的。一个模块的设计如下:
1 模块内容是嵌套在module和endmodule两个语句之间。每个
模块实现特定的功能,模块是可以进行层次嵌套的。正因为
如此,才可以将大型的数字电路设计分割成不同的小模块来
实现特定的功能,最后通过顶层模块调用子模块来实现整体
endmodule
数据流语句
▪这个例子描述了一个三位的加法器。从例子中可以看出整个
Verilog HDL程序是嵌套在module和endmodule声明语句里
的,只出现了一个assign语句。
例SR触发器模块
S
Q
//SR 触发器
module SR_FF (Q, Q_n,S,R);
R
Q_n
output Q, Q_n; //端口声明
input S,R;
nand n1(Q, S,Q_n);
nand n2(Q_n,R,Q);
nand为verilog
中的与非门门级
原语部件
endmodule
模块中的5个部分并没全部出现,只出现在
低层次模块实例化
D触发器模块
//D 触发器
module D_FF (d, clk,clr,q,qb);

FPGA学习笔记23:模块实例化

FPGA学习笔记23:模块实例化

FPGA学习笔记23:模块实例化
模块定义中是不允许嵌套定义模块的,模块之间的相互调⽤只能通过实例化来实现。

通过多次实例化相同的模块,实际上在电路中设计了4个相同的1位加法器,只是它们在电路中的名字和连接关系各不相同。

对已定义好的模块进⾏实例化引⽤的语法格式如下:模块名实例名 (端⼝连接关系列表); 在实例化时,可以⽤两种⽅式书写端⼝连接关系列表。

第⼀种⽅式是命名端⼝连接⽅式,其语法格式为模块名实例名 (.端⼝名(连接线1), .端⼝名2(连接线2),...);
若需要某个端⼝不连接,则在连接列表中不列出该端⼝即可
但这种在端⼝连接列表中忽略某个端⼝连接关系的写法通常会在仿真⼯具编译时报警,因此,⼀种更好的⽅式是这样书写:fadder_1 u_fadder_1_1 ( .i_B(i_B[0]), .i_Cin(i_Cin), .o_S(), // 端⼝o_S悬空 .o_Cout(Cout_1), .i_A(i_A[0]) ); 即在端⼝连接关系列表中写出o_S端⼝,但是不指定它所连接的信号,⽽是打⼀个空括号。

在实际使⽤Verilog HDL进⾏设计时,应坚持使⽤这样的⽅式来指定不进⾏连接的端⼝。

注意:信号连接类型
模块端⼝和与之连接的信号的数据类型必须遵循如下规定:
1.输⼊端⼝在模块内部必须为wire型数据,在模块外部可以连接wire或reg型数据。

2.输出端⼝在模块内部可以为wire或
reg型数据,在模块外部必须连接到wire型数据。

3.连接的两个端⼝位宽可以不同,但其仿真结果可能因Verilog HDL仿真器⽽异,通常会有警告。

第03讲 Verilog-HDL语法——第1部分 简单的Verilog-HDL模块

第03讲 Verilog-HDL语法——第1部分 简单的Verilog-HDL模块

2-1多路选择器
module MUX2_1 (out, a, b, sel); output out; input a, b, sel; assign out=~sel&a | sel&b;
endmodule 实例元件
门级描述方式(结构描述) 数据流描述方式 行为级描述方式
模块的测试
被测模块 激励和控制信号
a d b
模块的结构
Verilog-HDL 模块结构完全嵌套在 module 和
endmodule声明语句之间;
每个Verilog-HDL模块包括四个主要部分:
端口定义、 I/O 说明、内部信号声明、功能 定义。
模块端口(module ports)

模块通过端口与外部通信
通过引脚配置,将端口与 CPLD/FPGA联系起来。 端口在模块名字 后的括号中列出
第03讲
简单的Verilog-HDL模块
简单的Verilog-HDL模块
学习目标:
1、通过简单的例子了解Verilog-HDL模块的基本构成
2、了解Verilog-HDL模块的层次结构和行为模块 3、了解Verilog-HDL模块的测试
简单的 Verilog-HDL 模块
下面通过看几个简单的Verilog-HDL描述,从中分析 Verilog-HDL语言的特性。
Testedmd m(.in1(ina), .in2(inb), .out1(outa), .out2(outb) ); //被测模块的实例引用 initial begin …; …; …; end … … //产生测试信号 always #delay begin …; end … … //产生测试信号
描述通过调用一个实例元件bufif1来实现其功能。

verilog hdl应用程序设计实例精讲

verilog hdl应用程序设计实例精讲

verilog hdl应用程序设计实例精讲网上现在有很多关于verilog hdl应用程序设计的资料,但是并没有一个很系统和全面的教程来帮助初学者快速入门。

本文就verilog hdl应用程序设计实例进行了精讲,从基本概念到应用实例一步一步地回答了初学者的问题,帮助大家理解verilog hdl的设计和应用。

一、verilog hdl的基本概念Verilog HDL是一种硬件描述语言,用于描述数字系统,包括逻辑电路、集成电路等等。

它既可以进行仿真验证,也可以直接生成硬件电路。

简单来说,verilog hdl就是一种用来描述数字系统的语言。

1.1 模块与实例化在verilog hdl中,模块是最基本的设计单元,每个模块包含一个或多个端口和内部逻辑电路。

模块可以包含其他模块,这被称为实例化。

实例化可以理解为创建一个模块的实例,并根据实例进行连接。

1.2 端口和内部信号模块的端口是与其他模块或外部电路连接的接口,可以是输入、输出或双向。

内部信号是模块内部产生和使用的信号,只在模块内部可见。

1.3 组合逻辑与时序逻辑组合逻辑是指只有输入信号改变时才会改变输出信号的逻辑电路,而时序逻辑是指输出信号的改变还受到时钟信号的控制。

在verilog hdl中,可以使用逻辑门、逻辑运算符和条件语句来实现组合逻辑和时序逻辑。

二、verilog hdl应用程序设计实例接下来,我们通过一些实例来展示verilog hdl的应用程序设计。

2.1 4位全加器我们首先来实现一个4位全加器。

全加器是用来实现两个二进制数的加法的电路,它能够实现两个输入和一个进位的相加操作,输出结果和进位。

在verilog hdl 中,可以使用逻辑运算符和条件语句来实现全加器。

2.2 4位加法器我们可以使用四个全加器来实现一个4位加法器。

加法器是用来实现两个二进制数的加法的电路,它能够实现多位的相加操作,输出结果和进位。

2.3 4位计数器计数器是一种能够实现计数功能的电路,它能够根据时钟信号进行计数,并在达到一定数值时输出特定信号。

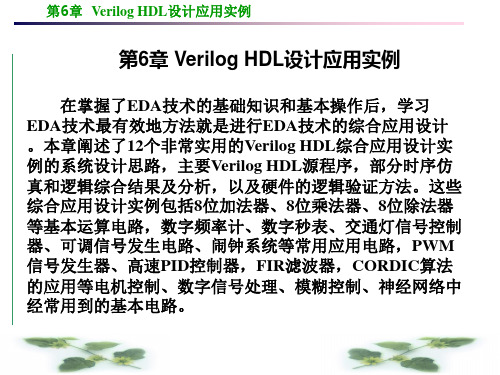

第6章 Verilog HDL设计应用实例(20170820)

第6章  Verilog HDL设计应用实例(20170820)

第6 章
Verilog HDL设计应用实例
图6.2 adder4b的时序仿真结果
图6.3 adder8b的时序仿真结果
第6 章
Verilog HDL设计应用实例
图6.4 adder8b综合后的RTL视图
图6.5 adder8b综合后的RTL视图中将adder4b展开后的视图
第6 章
Verilog HDL设计应用实例
第6 章
Verilog HDL设计应用实例
6.1 8位加法器的设计
1.系统设计思路 加法器是数字系统中的基本逻辑器件,减法器和硬件乘法器 都可由加法器来构成。多位加法器的构成有两种方式:并行进位和 串行进位。并行进位加法器设有进位产生逻辑,运算速度较快;串 行进位方式是将全加器级联构成多位加法器。并行进位加法器通常 比串行级联加法器占用更多的资源。随着位数的增加,相同位数的 并行加法器与串行加法器的资源占用差距也越来越大。因此,在工 程中使用加法器时,要在速度和容量之间寻找平衡点。 实践证明, 4位二进制并行加法器和串行级联加法器占用几乎相 同的资源。这样,多位加法器由 4位二进制并行加法器级联构成是 较好的折中选择。本设计中的8位二进制并行加法器即是由两个4位 二进制并行加法器级联而成的,其电路原理图如图6.1所示。
第6 章
Verilog HDL设计应用实例
(1)输入8位被乘数a及乘数b时,程序会先判断输入值: *若乘数及被乘数有一个为0,则输出乘积为0; *若被乘数与乘数中有一数为1,则输出乘积为被乘数或乘数; *若被乘数或乘数皆非0或1,则利用算法求得乘积; 先预设乘积p为0,位n=0,0 位n<8。 算法求乘积的方法是:利用判断乘数中的第 n位是否为1的方法 进行计算。若为1,则乘积缓存器等于被乘数左移 n位,积数等 于乘积缓存器加积数;若为 0,则n位=n位 +1。如此判断 8次即 可获得乘积。 (2)当乘数和被乘数均为8位时,以for循环执行8次即可完 成乘法计算。

verilog hdl 的编程方法

verilog hdl 的编程方法Verilog HDL(硬件描述语言)是一种用于描述数字电路的编程语言。

它是一种硬件描述语言,用于设计和模拟数字系统,如集成电路(IC)或系统级芯片(SoC)。

本文将介绍Verilog HDL的编程方法,以帮助读者更好地理解和使用该语言。

编写Verilog HDL代码时,需要遵循一定的结构和规范。

一个典型的Verilog HDL文件通常包括模块声明、输入输出端口定义、内部信号声明和逻辑实现等部分。

模块声明指定了模块的名称,输入输出端口定义了模块的接口,内部信号声明用于定义模块内部的信号,逻辑实现则描述了模块的功能。

在Verilog HDL中,模块内部的功能通常使用组合逻辑和时序逻辑来实现。

组合逻辑是指输出只依赖于输入的当前值,而不依赖于任何以前的状态。

时序逻辑则依赖于时钟信号和触发器的状态,输出会延迟一定的时间才会更新。

编写组合逻辑时,可以使用逻辑门、选择器和多路复用器等基本元件进行逻辑运算和信号选择。

编写时序逻辑时,需要考虑时钟边沿和触发器的使用,以确保正确的时序行为。

在Verilog HDL中,还可以使用模块实例化和层次结构来组织和重用代码。

模块实例化是指将一个模块作为另一个模块的子模块使用,以便在一个更高级别的设计中使用已有的模块。

层次结构则是指将模块按照层次关系组织起来,以便更好地管理和理解复杂的设计。

模块实例化和层次结构的使用可以提高代码的可读性和维护性。

Verilog HDL还支持分层设计和参数化设计。

分层设计是指将整个设计分为多个层次,每个层次负责不同的功能。

这样可以使设计更加模块化,便于调试和修改。

参数化设计是指使用参数来定义和配置模块的行为。

通过参数化设计,可以根据不同的需求生成不同的模块实例,提高代码的复用性和灵活性。

在Verilog HDL中,也可以使用测试台和仿真工具来验证设计的正确性。

测试台是一种用于生成输入和检查输出的测试环境,通过测试台可以模拟不同的输入情况,并验证输出的正确性。

system verilog 实例化参数模块 -回复

system verilog 实例化参数模块-回复SystemVerilog是一种硬件描述语言,可用于设计和验证各种硬件系统。

其中一个重要的特性是模块化设计,通过实例化参数化模块,可以简化设计和自动化生成代码的过程。

本文将详细介绍SystemVerilog实例化参数模块的概念、语法和应用。

一、什么是实例化参数模块?实例化参数模块是SystemVerilog中一个非常有用的特性,它允许我们在模块定义时通过参数来指定一些特定的行为和属性。

通过使用实例化参数,我们可以重复使用模块,并且根据不同的参数值生成不同的模块实例。

在SystemVerilog中,我们可以在模块的定义中使用参数关键字来声明一个或多个参数。

参数可以是任何数据类型,例如整数,枚举,字符串等。

通过使用参数,我们可以定制化模块,并且在实例化时可以根据实际需求来进行配置。

二、实例化参数模块的语法使用实例化参数模块需要以下几个步骤:1. 声明模块时使用参数关键字来定义参数。

例如:module my_module #(parameter int WIDTH = 8, parameter string NAME = "default");2. 在模块内部,可以使用参数来定义信号,变量和行为。

例如:input [WIDTH-1:0] data;reg [WIDTH-1:0] buffer [NAME];initial display("Hello, s", NAME);3. 在实例化模块时,可以指定参数的具体值。

例如:my_module #(32, "custom_name") inst();在上面的例子中,我们定义了一个名为my_module的模块,并且有两个参数WIDTH和NAME。

在模块内部,我们可以使用这些参数来定义信号,变量和行为。

在实例化模块时,我们可以通过指定参数的具体值来生成不同的模块实例。

veriloghdl rnmos用法

veriloghdl rnmos用法在Verilog HDL中,rnmos(或称为"resistor-connected NMOS")是一种常见的电子元件,它表示一个NMOS晶体管,其栅极通过电阻与外部电压源相连。

这种元件通常用于模拟电路和数字电路的设计中。

在Verilog HDL中,rnmos的用法可以通过以下方式描述:verilogmodule rnmos (input wire gate, // 栅极输入input wire drain, // 漏极输入output wire source // 源极输出);// 定义内部电阻值parameter RESISTOR_VALUE = 1000; // 假设电阻值为1000欧姆// 内部电路模型NMOS transistor (.gate(gate), // 栅极连接.drain(drain), // 漏极连接.source(source) // 源极连接);endmodule上述代码定义了一个名为rnmos的模块,它具有一个栅极输入(gate),一个漏极输入(drain),以及一个源极输出(source)。

模块内部使用了一个NMOS晶体管来模拟rnmos的行为。

通过调整参数RESISTOR_VALUE,可以设置内部电阻的值。

在实际使用中,可以将这个模块实例化并连接到其他电路中。

例如:verilogmodule my_circuit (input wire clk, // 时钟输入input wire rst_n, // 复位输入(低电平有效)output reg out // 输出信号);// 实例化 rnmos 模块rnmos rnmos1 (.gate(clk), // 时钟信号作为栅极输入.drain(out), // 输出信号作为漏极输入.source(0) // 将源极直接连接到地(0));// 其他电路代码...endmodule。

Verilog模块的写法

Verilog模块的写法
Verilog是一种硬件描述语言(HDL),主要用于描述数字电路和系统的行为和结构。

以下是一个基本的Verilog模块的写法示例:
module MyModule(input clk, // 时钟输入
input rst, // 复位输入
input [7:0] data_in, // 数据输入
output [7:0] data_out); // 数据输出
reg [7:0] internal_reg; // 内部寄存器
always @(posedge clk or posedge rst) begin
if (rst) begin
internal_reg <= 8'b0; // 复位时将寄存器清零
end else begin
internal_reg <= data_in; // 时钟上升沿时将输入数据存入寄存器
end
end
assign data_out = internal_reg; // 将寄存器数据输出到模块端口
endmodule
这个例子是一个简单的Verilog模块,包含了一个时钟输入和复位输入,一个8位数据输入和8位数据输出。

模块内部有一个8位的寄存器,时钟上升沿时将输入数据存入寄存器,复位时将寄存器
清零。

最后,通过assign语句将寄存器的数据输出到模块的数据输出端口。

这只是一个基本示例,实际的Verilog模块可能包含更多的输入、输出和内部逻辑。

Verilog语言提供了广泛的语法和建模方式,可以灵活地描述各种硬件电路和系统。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

VerilogHDL是一种硬件描述语言,用于描述数字电路的行为和结构。

在VerilogHDL中,模块是一个重要的概念,它用于组织代码和描述
电路的功能单元。

在实际设计中,常常需要实例化(调用)其他模块,以便在当前模块中使用其功能。

本文将介绍VerilogHDL中实例化模
块的方式。

1. 实例化模块的基本语法
在VerilogHDL中,实例化一个模块的基本语法如下:
```verilog
module_name instance_name (port1, port2, …);
```
其中,module_name是要实例化的模块名称,instance_name是实
例化后的模块实例名称,port1、port2等是连接到模块的端口信号。

2. 实例化模块的例子
以一个简单的AND门为例,假设有一个AND门的模块定义如下:
```verilog
module AND_gate(input a, b, output y);
assign y = a b;
endmodule
```
要在另一个模块中实例化该AND门,可以使用以下语法:
```verilog
module top_module;
input a, b;
output c;
AND_gate and_inst(.a(a), .b(b), .y(c));
endmodule
```
在这个例子中,top_module实例化了一个名为and_inst的AND门
模块,并将其输入端口a和b连接到top_module的输入端口a和b,将输出端口y连接到top_module的输出端口c。

3. 实例化模块的连接方式
在实例化模块时,需要将实例化模块的端口连接到当前模块的信号。

有两种连接方式,一种是按顺序连接,另一种是按名称连接。

按顺序连接的方式如下:
```verilog
module top_module;
input a, b;
output c;
AND_gate and_inst(a, b, c);
endmodule
```
按名称连接的方式如下:
```verilog
module top_module;
input a, b;
output c;
AND_gate and_inst(.a(a), .b(b), .y(c));
endmodule
```
按名称连接的方式更具有灵活性,可以不考虑端口的顺序,只需将实例化模块的端口与当前模块的信号按名称对应即可。

4. 实例化多个模块
在某些情况下,可能需要实例化多个相同的模块。

可以通过在实例化模块名称后加上[index]的方式来实现。

```verilog
module top_module;
input a, b, clk;
output c, d;
AND_gate and_inst[3](.a(a), .b(b), .y(c));
OR_gate or_inst[2](.a(c), .b(d), .y(e));
endmodule
```
在这个例子中,top_module实例化了3个AND门模块和2个OR 门模块,分别命名为and_inst[0]、and_inst[1]、and_inst[2]和
or_inst[0]、or_inst[1]。

5. 总结
实例化模块是VerilogHDL中的重要概念,它可以将不同功能的模块组合在一起,构建出复杂的数字电路。

通过本文的介绍,读者应该对VerilogHDL中实例化模块的方式有了更深入的了解。

在实际设计中,
合理地使用实例化模块,可以提高代码的复用性和可维护性,帮助工程师更高效地完成数字电路设计工作。

VerilogHDL的实例化模块的问题就到这里了,希望读者在实际应用中能够灵活运用,取得更好的效果。
