化工工艺流程图软件
化工识图PPT课件
实际应用案例二
总结词
工艺流程图是表示化工生产过程中各工序之间的逻辑 关系的图纸。
详细描述
在某化工厂的工艺流程图中，需要掌握的内容包括各 工序的名称、工艺参数、物料流向和能量流向等。此 外，还需要了解各工序之间的逻辑关系和相互影响， 以便进行工艺流程的分析和优化。在阅读工艺流程图 时，需要掌握流程图的绘制方法和符号含义，以便准 确地理解工艺流程。在绘制工艺流程图时，需要遵循 相关标准和规范，确保图纸的准确性和规范性。
化工识图的重要性
在化工生产中，图纸是指导施工、安 装、操作和维护的重要依据，掌握化 工识图技能对于从事化工行业的人员 来说至关重要。
化工识图有助于提高学生对化工生产 过程的理解，加深对化工原理、化工 设备、化工工艺等课程的认识，为将 来的职业发展打下坚实的基础。
化工识图的基本内容
化工识图的基本内容包括投影原理、视图关系、剖面图、 局部放大图、简化画法等，这些都是阅读和绘制工程图纸 所必须掌握的基本知识。
选择AutoCAD、SolidWorks等绘图软件进 行绘制。
图例与注释
在图纸上添加必要的图例和注释，以帮助读 者理解图纸内容。
绘图比例与单位
根据实际需要选择适当的绘图比例和单位， 确保图纸准确性和可读性。
图纸审核与修改
绘制完成后，进行图纸审核和修改，确保图 纸质量。
化工工艺流程图的阅读与绘制
阅读流程图的方法
学生还应了解化工专业相关的标准和规范，如化工设备图 例符号、管道及仪表流程图等，以便更好地理解和应用工 程图纸。
02
化工设备图识别
化工设备的分类与识别
化工设备的分类
根据用途、结构、操作原理等， 将化工设备分为反应设备、分离 设备、换热设备等。

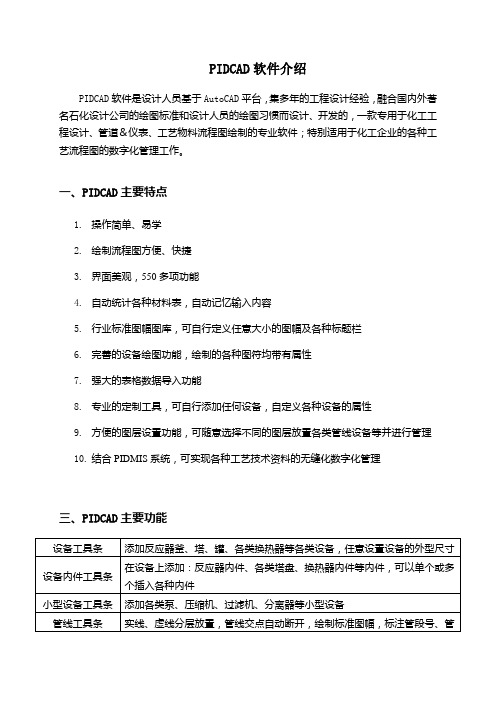

关于的pidcad以及pidmis介绍
2.绘制流程图方便、快捷
3.界面美观，550多项功能
4.自动统计各种材料表，自动记忆输入内容
5.行业标准图幅图库，可自行定义任意大小的图幅及各种标题栏
6.完善的设备绘图功能，绘制的各种图符均带有属性
7.强大的表格数据导入功能
8.专业的定制工具，可自行添加任何设备，自定义各种设备的属性
PID图纸像电子文件袋一样助你管理的工艺设备的海量信息。
PIDMIS--让您通过图纸实现对设备档案和设备运行数据的编辑和查看
PIDMIS系统是一款基于CAD图纸的PID工艺设备（属性）管理的系统软件，系统采用先进的ObjectARX技术，以定义的CAD图块为纽带，将各种技术图档、文件和生产中的各种设备仪表的状态信息无缝化关联起来，解决工艺设备管理与档案管理相脱节的问题，确保生产设计的各种技术图档、文件与实际的生产状况相一致；帮助企业管理人员系统、及时、直观地了解企业生产设备的各种状态信息，实现企业技术图档管理信息化，生产工艺、设备管理图视化，设备状态可视化；使企业的生产工艺、设备管理变得更加直观、简便、高效。
功能模块
1.属性（设备）定义
对设备定义，赋予设备通用属性和特有属性
2.设备档案
设备台帐：记录设备的基本数据信息
厂商资料：记录设备&零配件厂家、供应商的详细信息
参考资料：记录设备的资料
3.运行记录
记录、查询生产设备的运行状况
4.设备巡检
设定、记录、查询生产设备各种工艺参数的巡检情况
5.日常维护
润滑属性
利用pipcad完成的流程图
图1
图2
图3
图4
图5
图6
图7：立体图1
图8
图9
化工仿真模拟软件使用
化工仿真模拟软件使用化工仿真模拟软件是一种运用计算机技术和数学模型对化学工程过程进行仿真和模拟的软件工具。
它能够帮助化学工程师更好地理解和优化化工生产过程，提高工艺设计和操作效率，降低生产成本，确保生产质量和安全。
本文将介绍化工仿真模拟软件的使用方法。
首先，进行化工仿真模拟前，需要明确仿真的目的和范围。
可以是对其中一个单一过程或设备的仿真，也可以是对整个化工生产过程的仿真。
对于复杂的生产场景，可以先分解为多个单元进行仿真，再进行整体的联合仿真。
明确仿真目标有助于选择恰当的模型和方法，提高仿真精度和效果。
其次，准备化工仿真模拟软件。
化工仿真模拟软件有很多种，如Aspen Plus、HYSYS、ChemCAD等。
根据工程需要，选择合适的软件进行仿真。
安装和配置软件，确保软件可以正常运行。
接下来，进行化工仿真模拟。
首先，根据实际情况建立合适的工艺模型。
可以根据设备和工艺流程图输入模型，也可以根据设备和物料数据手动输入模型。
根据仿真目标，选择适当的数学模型、传输方程和参数。
对于简单的系统，可以使用单元操作模型；对于复杂的系统，可以使用动态模型进行仿真。
然后，设置仿真条件和参数。
仿真条件包括温度、压力、流量、物料组成等。
参数包括设备参数、反应动力学参数等。
合理设置仿真条件和参数可以使仿真结果更加准确和可靠。
根据实际情况，可以设置一些特殊的操作变量，如控制策略、开关逻辑等。
进行仿真计算。
在模拟软件中，进行计算并得到仿真结果。
可以对不同的操作变量进行批次计算，得到多组仿真结果，以便进行对比和分析。
在仿真过程中，可以观察不同变量随时间的变化趋势，了解过程动态特性。
最后，对仿真结果进行分析和优化。
根据仿真结果，分析系统的性能，找出问题和瓶颈，并进行优化。
可以对工艺参数进行调整，改变设备结构，优化反应条件，减少能耗和废物产生等。
通过实际操作，对比仿真前后的结果并进行对比，评估优化效果。
总结起来，化工仿真模拟软件的使用包括明确仿真目标和范围，选择合适的软件，建立工艺模型，设置仿真条件和参数，进行仿真计算，分析和优化仿真结果。
化工制图基础学习资料
化工制图基础学习资料一、概述化工制图是化工工程中非常重要的一项技能，通过图纸的绘制和解读，可以清晰地传达和记录出工艺流程、设备布置、管线布局等信息。
本文档将介绍化工制图的基础知识，帮助读者快速入门。
二、化工制图的分类化工制图可以分为以下几类：1.工艺流程图：用于描述化工生产过程的整体流程，包括原料输入、反应过程、产物输出等。
2.设备布置图：用于展示化工厂内设备的布局和位置。
通过设备布置图，可以清晰地了解不同设备之间的关系以及其在生产过程中的作用。
3.管道和仪表图：用于显示管道系统和仪表设备的布局和连接方式。
管道和仪表图包括管道线路图和仪表连接图。
4.结构图：用于展示设备和建筑物的结构和构造，例如储罐、反应器等的内外结构。
三、化工制图的基础要素化工制图包含一些基础要素，如下所示：1.标题栏：用于显示图纸的名称、版本号、日期、单位等信息。
2.比例尺：用于表明图纸上绘制的图形与实际物体的比例关系。
通常使用比例尺尺度表示，如1:100。
3.图框：用于围绕图纸内容的矩形或带圆角的边界。
图框中会包含标题栏、公司商标、版权信息等。
4.图例：用于解释图纸中使用的符号和标记的含义。
5.图纸编号：每个图纸都有一个唯一的编号，用于方便索引和管理。
6.标尺：用作辅助工具，用于测量和绘制图形时的尺寸。
四、化工制图常用符号与标记在化工制图中，会使用一些常用的符号和标记来表示不同元素和设备。
以下是一些常见的符号与标记的示例：1.管道符号：用于表示管道的类型、尺寸和连接方式。
常见的管道符号包括直线、弯曲线、三通、四通等。
2.设备符号：用于表示不同类型的化工设备，如泵、换热器、反应器等。
每个设备都有其特定的符号表示。
3.阀门符号：用于表示不同类型的阀门，如截止阀、调节阀、安全阀等。
4.仪表符号：用于表示各种仪表设备，如压力表、温度计、液位计等。
5.安全标记：用于表示危险区域、禁止通行、安全装置等。
常见的安全标记包括禁止标志、警示标志等。
AutoCAD化工制图基本知识
设备在厂房建筑内外安装布置的图样，是设备布置设计中的
主要图样，见下图。
⑵首页图 车间内设备布置图需分区绘制时，提供分区
概况的图样。
⑶设备安装详图 表示用以固定设备的支架、吊架、挂
架及设备的操作平台、附属的栈桥、钢梯等结构的图样。
⑷管口方位图 表示设备上各管口以及支座、地脚螺栓
等周向安装方位的图样。
某车间的设备平面布置图
的画法，将各种管口（可作旋转）、人孔、手孔、支座等零
部件的轴向位置、装配关系及连接方法表达出来。
选定主视图后，一般再选择一个基本视图。对于立式设
备，一般选择俯视图作为另一个基本视图；而对于卧式设备，
一般选择左视图作为另一个基本视图。另一个基本视图主要
用以表达管口、温度测量孔、手孔、人孔等各种有关零部件
在设备上的周向方位。
视图的选择
有了两个基本视图后，根据设备的复杂程度，常常需要各种 辅助视图及其他表达方法如局部放大图、某某向视图等用以 补充表达零部件的连接、管口和法兰的连接以及其他由于尺 寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。 需要注意，不管是局部放大图还是某某向视图均需在基本视 图中作上标记，并在辅助视图中也标上相同的标记，辅助视 图可按比例绘制，也可不按比例绘制，而仅表示结构关系。
12
管口符号及管口表的填写
符
号
公称尺寸
连接尺寸标准
连接 面形
式
用途或名称
a
50
Pg25Dg50HG5016-78
平面
水进口
b
20
螺纹
放净口
8
8
c
200
10
20
凹面 气体入口
60
15
化工工艺流程图(共68张PPT)
某丙烯酸甲酯装置局部工艺原则流程图
三、工艺管道仪表流程图(PID)
也称带控制点的工艺流程图。是借助统一规定的图 形符号和文字代号，用图示的方法把建立石油化工工艺 装置所需的全部设备、仪表、管道、阀门及主要管件， 按其各自功能，在满足工艺要求和安全、经济的前提下 组合起来，以起到描述工艺装置的结构和功能的作用。
管道流程上除应绘制流向箭头及用文字标明来源或去向外 ，还应对每条管道进行标注。施工流程图上的管道应标注三个 部分，即管道号、管径和管道等级（见有关标准）。
管道及仪表流程图上的物料代号
物料 代号
物料名称
物料 代号
物料名称
物料 代号
A 空气
GO 填料油
PG
AM 氨
H氢
PL
BD 排污
HM 载热体
PW
BF 锅炉给水
3102
E-3102/A-F 原 料 -蜡 油 换 热 器
E -3 1 0 1/A -H 原 料 -柴 油 换 热 器
接 C-102底 液 控 原 料 油 去 分 馏 塔 底
蜡 油 自 P-3108来
蜡油回流去分馏塔 蜡油去 E3106
蜡 油 自 P3107来 柴 油 去 E-3105 柴 油 自 P-3105来
因此，它不仅是设计、施工的依据，而且也是企业管 理、试运行、操作、维修和开停车等各方面所需同的完 整技术资料的一部分。
工艺管道仪表流程图(PID)的基本内容
规定的类别图形符号和文字代号表示装置工艺 过程的全部设备、机械和驱动机，包括需就 位的备用设备和生产用的移动式设备，并进 行编号和标注。
规定的图形符号和文字代号，详细表示所需的 全部管道、阀门、主要管件（包括临时管道 、阀门和管件）、公用工程站和隔热等，并 进行编号和标注。
化工设计CAD绘图快速入门
作者介绍
同名作者介绍
这是《化工设计CAD绘图快速入门》的读书笔记模板，暂无该书作者的介绍。
谢谢观看
2.5 AutoCAD图形坐 标系
2.6图层常用操作
2.7 CAD图形常用选 择方法
2.8常用CAD绘图快 速操作技巧方法
3.1常见化工设 计线条CAD快速
绘制
3.2常见化工设 计平面图形CAD 快速绘制
3.3常见化工设 计CAD表格图形
快速绘制
3.4化工设计复 合CAD平面图形 绘制
4.1化工设计CAD图 形常用编辑与修改方
10.2化工设计CAD 图形输出其他格式
图形文件方法
10.1化工设计CAD 图形打印
10.3化工设计CAD 图形应用到Word文
档方法
读书笔记
读书笔记
这是《化工设计CAD绘图快速入门》的读书笔记模板，可以替换为自己的心得。
精彩摘录
精彩摘录
这是《化工设计CAD绘图快速入门》的读书笔记模板，可以替换为自己的精彩内容摘录。
目录分析
1.2化工设计CAD绘 图计算机硬件和软
件配置
1.1化工设计CAD绘 图知识快速入门
1.3 AutoCAD软件 安装方法简述
2.1 AutoCAD使用快 速入门起步
2.2 AutoCAD绘图文 件操作基本方法
2.3常用AutoCAD绘 图辅助控制功能
2.4 AutoCAD绘图快 速操作方法
7.3化工设计轴测 图CAD绘制工程实
例
8.1 AutoCAD 1
三维坐标系快 速入门
8.2 AutoCAD 形CAD快速 绘制
4 8.4三维图形
CAD快速修改 与编辑
5
8.5三维CAD图 形渲染美化
石油行业工艺流程模拟软件介绍大全
qwer123海川小学五年级UID134378 帖子40 积分90 威望点财富11￥魅力90点贡献点专业油气田地面工程阅读权限50 在线时间49小时最后登录2008-4-25 1楼大中小发表于 2008-3-11 16:32 只看该作者工艺流程模拟软件介绍大全为便于大家有针对性的学习，通过整理把常用的几种流程模拟软件作一较全面的介绍：希望对大家能有所帮助。
一、HYSYSHYSYS软件是世界著名油气加工模拟软件工程公司开发的大型专家系统软件。
该软件分动态和稳态两大部分。
其动态和稳态主要用于油田地面工程建设设计和石油石化炼油工程设计计算分析。
其动态部分可用于指挥原油生产和储运系统的运行。
对于油田地面建设该软件可以解决以下问题：（一）在油田地面工程建设中的应用各种集输流程的设计、评估及方案优化站内管网、长输管线及泵站管道停输的温降收发清管球及段塞流的预测油气分离油、气、水三相分离油气分离器的设计计算天然气水化物的预测油气的相图绘制及预测油气的反析点原油脱水原油稳定装置设计、优化天然气脱水（甘醇或分子筛）、脱硫装置设计、优化天然气轻烃回收装置设计、优化o泵、压缩机的选型和计算（二）在石油石化炼油方面的应用常减压系统设计、优化； FCC 主分馏塔设计、优化；气体装置设计与优化；汽油稳定、石脑油分离和气提、反应精馏、变换和甲烷化反应器、酸水分离器、硫和 HF酸烷基化、脱异丁烷塔等设计与优化；o在气体处理方面：可完成：胺脱硫、多级冷冻、压缩机组、脱乙烷塔和脱甲烷塔、膨胀装置、气体脱氢、水合物生成 / 抑制、多级、平台操作、冷冻回路、透平膨胀机优化。
∙个人空间∙发短消息∙加为好友∙当前离线（三）HYSYS 软件的国内外应用情况Hyprotech公司创建于1976 年，是世界上最早开拓石油、化工方面的工业模拟、仿真技术的跨国公司。
其技术广泛应用于石油开它在世界范围内石油化工模拟、仿真技术领域占主导地位。
Hyprotech 已有 17000 多家用户，遍布 80 多个国家，其注册用户数目超过世界上任何一家过程模拟软件公司。
化工工艺流程图软件破解版下载
我们在工作中经常需要绘制一些简单的流程图，我们经常用软件工具来绘制。
每款软件都有自己的独到之处，也有自己的缺点。
通过比较不同软件和工具的使用效果，我们总能选出适合自己的一款。
我们在这里说的流程图，仅仅指日常用到的常规的，用来表示某项工作的流程规划图，并不是指某项专业领域的流程图，当然以下叙述的软件中也有能绘制一些专业流程图的功能。
根据维基百科，流程图根据不同的用户群体，可以大体划分为四类：文档流程图、数据流程图、系统流程图和程序流程图。
不同的职业角色所需要绘制的流程图也不一样，或许你会问，这么多流程图是否有明确的分类标准呢?其实流程图作为图形化的表达工具，我们运用的过程其实是帮助我们思考系统在某个层面信息节点的控制。
所以，不必纠结它所属的种类，只需要结合实际情况使用和理解就好。
丰富的流程图模板和符号，有效提升工作效率亿图图示是一款专业绘制流程图的软件，它含有丰富的模板和例子，不仅满足我们画各类流程图的需求，如数据流程图、时间流程图和工作流程图等，还有几十种例子可供我们选择，极大方便了我们二次修改和创作工作。
还有海量的符号满足流程图的绘制需求，简单布局设置，只需要我们在画布左侧剪贴画里面，拖动需要的符号，即可直接使用，极大的提升了我们的办公效率。
我们以亿图图示为工具以绘制业务泳道图为例，教大家绘制简单好看的流程图。
第一步，下载并安装亿图图示，打开软件新建一个空白文档。
在左侧符号库里找到“水平跨职能图形状”，将符号直接拖进画布。
再将鼠标移动至画板中泳道图符号右上方即可设置添加或删除行数。
第二步，添加符号。
在左侧符号库中有绘制基本流程图形状所需要的各种符号，选中你需要的直接鼠标拖到泳道中。
第三步，添加连接线和关键文字说明。
菜单栏上方有连接线功能，鼠标双击图形符号，即可编辑文字。
当然，为了使流程图看起来更好看，可以修改泳道流程图的背景颜色、符号填充。
亿图图示，即亿图图示专家（EDraw Max），是一款基于矢量的绘图工具，包含大量的事例库和模板库。
化工制图CAD教程-工艺流程图
设备示意图
节目录 主菜单
7.4 带控制点的工艺流程图
7.4.1 设备的画法与标注
在施工流程图中，设备的画法与方案流程图基本相同。
与方案流程图不同的是：对于两个或两个以上的相同设 备一般应全部画出。
施工流程图中每个工艺设备都应编写设备位号并注写设备 名称。与方案流程图中的设备位号应该保持一致。
当一个系统中包括两个或两个以上完全相同的局部系统 时，可以只画出一个系统的流程，其他系统用双点画线的 方框表示，在框内注明系统名称及其编号。
外的所有图例、符号、代号作出的说明。
节目录 主菜单
7.4 带控制点的工艺流程图
7.4.6 施工流程图的阅读 一、看标题栏和图例中的说明
节目录 主菜单
7.4 带控制点的工艺流程图
二、掌握系统中设备的数量、名称及位号
节目录 主菜单
7.4 带控制点的工艺流程图
三、了解主要物料的工艺施工流程线
节目录 主菜单
V 04 08 A 真空受槽
(b)管道交叉
板式塔
喷洒塔
设用备粗序实号线来绘制主 相要同物设备料的的序工号艺流程
线，用箭头标明物
料的流向，并在流 浮头式列
管换热器
套管式换热器
釜式换热器
设程备名线称的起始和终了 位置注明物料的名
称、来源或去向。
节目录 主菜单
7.3 物料流程图
物料流程图是在方案流程图的基础上，用图形与表格相结合 的形式，反映设计中物料衡算和热量衡算结果的图样。
7.4 带控制点的工艺流程图
四、了解其它物料的工艺施工流程线
节目录 主菜单
本章结束
节目录 主菜单
Байду номын сангаас
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工工艺流程图软件
化工工艺流程图软件是一种专门用于绘制和分析化工工艺流程的软件工具。
它可以方便地描述和优化化工过程，并提供了一种直观的方式来展示各个步骤和变量之间的关系。
下面将介绍几种常见的化工工艺流程图软件。
首先是流程图软件Visio，它是微软公司推出的一款通用图形软件，也可以用于绘制化工工艺流程图。
Visio提供了丰富的化工专用符号库，用户可以快速绘制各种类型的化工流程图。
此外，Visio还内置了智能连接功能，可以自动调整图形的位置和大小，使流程图更加美观。
而且，Visio还支持数据连接功能，可以将外部数据导入流程图中，便于进行数据分析和模拟。
其次是化工工艺模拟软件ASPEN Plus，它是一种用于建模和模拟化工过程的工具。
ASPEN Plus可以将化工流程转化为数学模型，并通过求解模型来优化工艺参数。
它可以模拟各种化工装置和反应过程，包括反应器、分离器、换热器等。
此外，ASPEN Plus还包含了丰富的热力学和物性数据库，可以方便地进行物质平衡和能量平衡的计算。
再次是化工工艺流程模拟软件CHEMCAD，它是一种用于建模和模拟化工过程的综合软件。
CHEMCAD可以绘制复杂的化工流程图，并在图中添加各种装置和管道。
它支持多种计算方法，包括质量平衡、能量平衡和动力学计算。
CHEMCAD 还提供了丰富的物性库和化工反应库，可以方便地进行物质性质和反应性能的预测。
此外，CHEMCAD还支持优化功能，
可以自动寻找最佳的工艺条件和操作变量。
最后是化工过程流程模拟软件HYSYS，它是一种用于建模和
模拟化工过程的专业软件。
HYSYS可以绘制复杂的化工工艺
流程图，并进行动态模拟和优化。
它支持多种计算方法，包括质量平衡、能量平衡、动量平衡和相平衡。
HYSYS还包含了
丰富的热力学和物性数据库，可以方便地进行物料性质的估算和物料流程的优化。
此外，HYSYS还支持控制系统设计和模拟，可以进行过程控制和优化。
综上所述，化工工艺流程图软件是化工工程师必不可少的工具。
它可以帮助化工工程师更好地理解和优化化工过程，并提供了一种直观的方式来展示和沟通工艺信息。
无论是初学者还是专业人士，都可以通过使用化工工艺流程图软件来提高工作效率和创新能力。
