6-4 整流、滤波及稳压电路
6-4整流、滤波及稳压电路所谓整流，就是某电路的输入端加上一正弦电压，通过电路对输入进行处理以后，而在负载上得到一直流电压，即大小变化，而方向不变的脉动电压。
该电路称为整流电路，且有不同的分类：按整流元件分可控整流按交流电源相数分三相整流单相整流半波整流按利用能源程度分全波整流（桥式）对于全波整流电路，其整流元件多接成桥式，故称桥式整流电路。
不可控整流6-4-1 半波整流电路uiu 0（1）电路图（2）工作波形（3）输出电压；U U dt u TU m45.0100===⎰ππI I D =；LL R UR U I 45.000==Ru i脉冲电压是用一个周期的平均电压来作定量描述的，即非正弦的恒定分量，半波整流波形的傅立叶级数为：（4）二极管承受的最高反向电压⎪⎭⎫ ⎝⎛-⨯--+= t t t U u m ωωωππ4cos 5322cos 32sin 2106-4-2 单相桥式整流电路（全波）（1）电路图⎪⎭⎫⎝⎛⨯-⨯--= t t t U u m ωωωπ6cos 7524cos 5322cos 32120；U U dt u T U m 9.021000===⎰ππ；L L R U R U I 9.000==LD R U I I 45.020==uiu 0Ru iRu i（2）工作波形（3）输出电压（4）二极管承受的最高反向电压D 4D 2D 3D 1+－－+6-4-3 滤波电路1 电容滤波（1）电路组成及输出波形实际应用中，许多电子设备或电气设备常要求其工作电源是输出平稳的直流，而仅由整流电路的输出，脉动太大，还需在整流电路后面加入滤波将滤除交流成分。
u iuu iu 0Ru iu 0Ru iu 0C C（2）滤波器输出3）外特性曲线1）电容滤波器的选择1.4U0.45U电容滤波无电容滤波采用电容滤波时，输出电压的脉动程度与放电时间常数有关。
为了得到比较平直的输出电压，一般要求352L TR C τ≥-=（）对半波整流U 0=U对于全波整流U 0=1.2U ⎪⎪⎭⎫ ⎝⎛-C R T U L 412U 0I 0滤波器输出电压为2）输出电压LC R τ=2 电感滤波电感与负载必需串联3 复合滤波电路R uiuLLCLC2C1C2C1RLC滤波电路LCπ滤波电路RCπ滤波电路6-4-4 稳压电路经变压、整流和滤波后的直流电压，虽然减小谐波对稳定性的影响，但是交流电源波动和负载变化对稳定性的影响仍然存在，对于要求直流电源稳定的应用场合（精密电子测量仪器、自动控制、计算装置等），电压的不稳定，有时会产生测量和计算的误差，引起控制装置的不稳定，甚至根本无法正常工作。
实验8整流、滤波及稳压电路
整流、滤波及稳压电路
二、实验仪器 1、示波器 2、数字万用表 3、直流毫安表 三、实验内容 1、半波整流电 路：实验电路如 图13-2所示, 用 示波器观察UZ及 UL的波形.并测量 UZ、UD、UL。
图13-2
整流、滤波及稳压电路
三、实验内容 2、桥式整流电路：实验电路如图13-3所示,用示波器观察UZ及UL的 形。并测量UZ、UD、UL。
整流、滤波及稳压电路
二、实验原理 2、直流稳压电源的技术指标 直流稳压电源的技术指标可分为两种。一种是表示其基本特性的， 称为特性指标，如允许的输入电压Ui、输出电压Uo、电压调节范围 ±△Uo和输出的最大电流等。另一种是表示稳压电源质量优劣的质量指 标，如稳压系数Sr、输出电阻Ro、最大输出纹波电压等。各质量指标的 定义是： （1）稳压系数Sr是在保持输出电流Io不变的情况下，输出电压与输
整流、滤波及稳压电路
三、实验内容 4、并联稳压电路： 8V、9V、11V、12V，按表13-1内容测量填表,并计算稳压系数。 表13-1 Ui UL(V) IR(mA) IL(mA)
10V
8V 9V
11V
12V
整流、滤波及稳压电路
三、实验内容 5、串联稳压电路 (1)静态调试 ①按图13-6接线，负载RL开路，既稳压电源空载。
整流、滤波及稳压电路
二、实验原理 3、串联型直流稳压电源 的组成及电压调节 图13-1是串联型直流 稳压电源的基本结构，它 包括采样电阻R1、R2，基 准电源Dz，电压比较放大 器T1，电压调整管T2和滤 波电容C1、C2及各种保护 电路等三部分组成。 因为在稳压电源主回 路中电压调整管T2是与负 图13-1 串联式稳压电源的基本结构 载RL串联的，故称串联型 稳压电源。电阻R3既是T1 的集电极负载电阻，又是的基极偏流电阻。稳压电源的工作过程是：当 输入端加电压Ui时，由于T2、R3以及(R1+ R2)∥ RL构成射极输出器，
电子技术实验课件3-整流滤波与稳压电
实验 整流滤波与稳压电路
一、实验目的 二、实验仪器 三、预习要求 四、实验内容与步骤 五、思考题
一、实验目的
1．熟悉单相半波、桥式整流 电路。 2．观察了解电容滤波作用。 3．了解用表
三、预习要求
1. 计算表1中的VL ，并画波形。 2. 估算表２、3的理论值。
R IR
IL
（2）负载不变，电 压变化时电路的稳 8V~12V 压性能。（表3）
200
D 6V
VL
1RKP
RL
R 150
A
VI(V) 8 9 10 11 12
VL(V)
VR(V)
IL(mA)
图30-4并联稳压电路
5．集成稳压电路，实验电路如图所示。
（1）电源输入电
压不变，负载变
化时电路的稳压
性能。（表4）
返回
四、实验内容与步骤
1. 半波整流，实验电路如图30-1所示。
D
AC
AC
220V
15V
RP
V2
VL
330
RL
R 150
图30-1半波整流电路
2．桥式整流，实验线路如图30-2所示。 注:在桥式电路中，不能同时观察V2 、VL波形
AC
AC
220V
15V
D1 V2
D3
D2
RP VL 330
RL
R
D4
330
150K
（2）负载不变，电压变化时电路的稳压性 能。（表5）
返回
五、思考题
⒈ 图30-4所示电路能输出电流最大 为多少？为获得更大电流应如何选 用电路元器件及参数？ ⒉ 如果图30-2所示电路中有一个二 极管被烧断或短路后果如何?
实验八 整流、滤波与稳压电路
实验八整流、滤波与稳压电路一、画出本次实验的电路
二、实验数据记录
1．画出示波器测得的各波形。
表8-1 观察所得波形图表
2．测量整流、电容滤波电源的外特性
表8-2 整流、电容滤波电源的外特性（接3．测量整流、CRC 滤波、稳压电源的外特性
表8-3 整流、CRC 滤波、稳压电源的外特性（接
4．根据表8-2和8-3的数据，在方格纸上画出以上两种电路的外特性曲线。
三、分析与思考
1． 根据表8-3说明稳压管的稳压范围。
（注：稳压范围是指电压基本不变时的电流变化范围。
）
2． 若实验电路中的Z D 极性接反，O U 等于多少（设稳压管正向导通电压为0.7V ）？
3．稳压二极管起稳压作用的条件是什么？ （1） （2） （3）
4．为什么本次实验中所用的整流、滤波与稳压电路又叫并联型稳压电路？
5．试分析该稳压电路在负载发生变化时，输出电压在一定范围内保持稳定的原理。

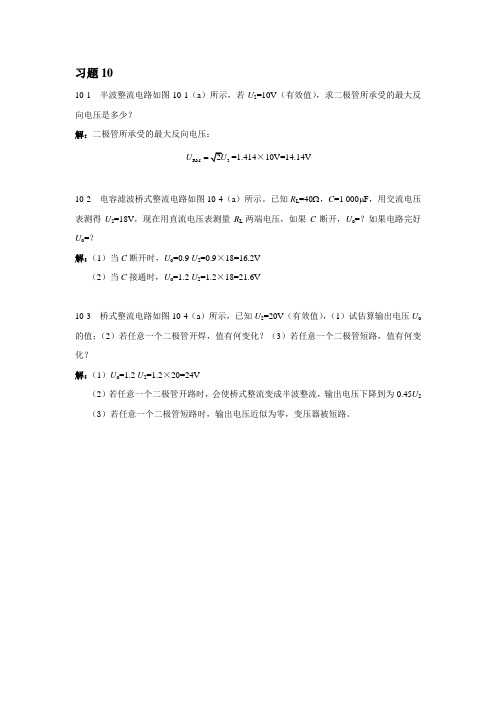

第10章 整流、滤波及稳压电路
习题10
10-1 半波整流电路如图10-1（a）所示，若U2=10V（有效值），求二极管所承受的最大反向电压是多少？
解：二极管所承受的最大反向电压：
U==1.414×10V=14.14V
RM2
10-2 电容滤波桥式整流电路如图10-4（a）所示。
已知R L=40Ω，C=1 000μF，用交流电压表测得U2=18V，现在用直流电压表测量R L两端电压，如果C断开，U o=？如果电路完好U o=？
解：（1）当C断开时，U o=0.9 U2=0.9×18=16.2V
（2）当C接通时，U o=1.2 U2=1.2×18=21.6V
10-3 桥式整流电路如图10-4（a）所示，已知U2=20V（有效值），（1）试估算输出电压U o 的值；（2）若任意一个二极管开焊，值有何变化？（3）若任意一个二极管短路，值有何变化？
解：（1）U o=1.2 U2=1.2×20=24V
（2）若任意一个二极管开路时，会使桥式整流变成半波整流，输出电压下降到为0.45U2（3）若任意一个二极管短路时，输出电压近似为零，变压器被短路。
实验八整流稳压滤波电路
实验2.4整流、滤波、稳压电路1．实验目的（1）研究整流、滤波电路输出电压与输入电压之间的关系。
（2）研究三端集成稳压器的稳压性能。
（3）掌握双踪示波器在本实验中的使用方法与特点。
2．实验预习要求复习教材中有关整流、滤波、稳压电路的原理和计算方法。
（1）分别计算表2.4.1、表2.4.2中电压U i 和U o 的理论值。
（2）熟悉三端集成稳压器基本稳压电路的连接方法。
（3）能否用双踪示波器的两个通道，同时观察变压器副方电压和负载两端电压的波形？为什么?3．实验仪器和设备（1）仪器设备序号名称型号规格数量1电力电子技术实验箱MPE-II1台2滑线变阻器1A ，330Ω1只3直流电流表C31-A 0~30A 1块4数字式万用表UT511块5双踪示波器V-21220MHz 1台（2）电力电子技术实验箱的结构和功能本实验所用到的电力电子技术实验箱的面板图如本实验后附录2.4所示。
其中整流、滤波、稳压电路的元器件位于实验箱的右下方。
单相桥式整流器RS508整流桥的电路符号如图2.4.1所示。
整流桥共有四个端子，标有“AC ”的两端为正弦波输入端，标有“+”、“-”的端子分别为整流输出正、负极性端。
实验箱中整流桥的型号为RS508，其电参数为：最高反向工作电压50V ,最大整流电流1A 。
三端集成稳压器W7805W7805为输出固定正电压的三端集成稳压器。
W7805管脚定义如图2.4.2所示。
其输出电压（输出端与公共端之间）为+5V ，在额定散热条件下，输出电流为1A ，最大输出电流可达1.5A 。
4．实验内容及要求（1）桥式整流电路的测量AC AC+图2.4.1-RS508132公共端输出端输入端图2.4.2W7805按图2.4.3连接线路（虚线所示的电容C 1暂不接入），U 2取变压器副方12V 的抽头，负载电阻R L 用滑线变阻器，将其阻值调至最大。
注意：线路连接完毕，必须经指导教师检查无误后，再接通电源。
整流滤波与并联稳压电路实验心得
整流滤波与并联稳压电路实验心得在本次实验中，我们学习了整流滤波和并联稳压电路的原理和应用。
整流滤波是一种将交流电信号转换为直流电信号的技术，而并联稳压电路则是一种用于稳定电源输出电压的电路。
首先，我们进行了整流滤波实验。
在实验中，我们使用了半波整流电路和全波整流电路。
半波整流电路只能将正弦波的一半进行整流，而全波整流电路则可以将整个正弦波进行整流。
在实验中，我们观察到整流后的波形变得更加平滑，直流分量明显增大。
这是因为整流电路将交流信号的负半周期翻转为正半周期，然后通过滤波电路去除了交流信号的高频成分。
接下来，我们进行了并联稳压电路的实验。
在实验中，我们使用了稳压二极管和稳压三极管。
这些稳压元件可以通过限制电压的变化范围来稳定电路的输出电压。
在实验中，我们观察到无论输入电压如何变化，输出电压几乎保持不变。
这是因为稳压二极管和稳压三极管能够自动调整其电阻值，以保持输出电压的稳定性。
通过本次实验，我深刻理解了整流滤波和并联稳压电路的原理和作用。
整流滤波可以将交流信号转换为直流信号，使其适用于许多电子设备的供电需求。
而并联稳压电路则可以稳定电源输出电压，保证电子设备的正常工作。
这些技术在实际应用中具有广泛的应用，对于电子工程师来说是必备的基础知识。
通过实验，我还学会了使用实验仪器和测量工具，例如万用表和示波器。
这些工具对于实验的准确性和可靠性起到了至关重要的作用。
我也意识到了实验操作的重要性，例如正确连接电路、合理选取电阻和电容等。
这些细节都对实验结果产生了直接影响。
总的来说，本次整流滤波和并联稳压电路实验让我更深入地理解了电路原理和应用。
通过实际操作，我不仅掌握了实验技巧，还提高了对电子电路的认识。
这对我今后的学习和研究都有着积极的影响。
整流滤波稳压
(2)
当负载电流变化时如何稳压
若负载电阻 RL减小，电流IL增加，必然引起 IR 的增加，即 VR增加，从而使VZ=VO减小，IZ减小。IZ的减小必然使IR减小， VR减小，从而使输出电压VO增加。这一稳压过程可概括如下： IL↑→IR↑→VR↑→VZ↓（VO↓）→IZ↓→IR↓→VR↓→VO↑
3.2 线性串联型稳压电源
硅稳压二极管稳压电路
(1)
当输入电压变化时如何稳压
VO = VZ = VI VR VI I R R
IR = IL + IZ
输入电压 VI 的增加，必然引起 VO 的增加，即 VZ 增加，从 而使IZ增加，IR增加，使VR增加，从而使输出电压VO减小。这 一稳压过程可概括如下：
VI↑→VO↑→VZ↑→IZ↑→IR↑→VR↑→VO↓ 这里VO减小应理解为，由于输入电压VI的增加， 在稳压二极管的调节下，使VO的增加没有那么大而 已。VO还是要增加一点的，这是一个有差调节系统。
π
流过负载的平均电流为 流过二极管的平均电流为
IL
2 2V2 0.9V2 π RL RL
ID
IL 2V2 0.45V2 2 π RL RL
二极管所承受的最大反向电压
VRmax 2V2
1.2 单相半波整流电路
单相整流电路除桥式 整流电路外，还有单相半波 和全波两种形式。单相半波 整流电路如图(a)所示，波 形图如图(b)所示。
流过负载的平均电流为
2 2V2 0.9V2 Io IL π RL RL
二极管所承受的最大反向电压
VRmax 2 2V2
单相桥式整流电路的变压器效率较高，总体性 能优于单相半波和全波整流电路，故广泛应用 于直流电源之中。
整流、滤波、稳压电路
实验六整流、滤波、稳压电路一、实验目的1.掌握桥式整流的特点。
2.了解稳压电路的组成和稳压作用。
3.熟悉集成三端可调稳压器的使用。
二、实验属性验证性实验三、实验仪器设备及器材1.试验台2.示波器3.数字万用表四、预习要求1.二极管全波整流的工作原理及整流输出波形。
2.整流电路分别接电容、稳压管时的工作原理及输出波形。
3.熟悉集成三端可调稳压器的工作原理。
五、实验内容与步骤首先校准示波器1.桥式整流：按图 8-1 接线，在输入端接入交流 14V 电压，调节 W2 使 I0= 50mA时，测出 Vo，同时用示波器的 DC 档观察输出波形并记入表 8-1 中。
表8-1图8-1 仿真参考电路2.加电容滤波：上述实验电路不动，在桥式整流后面加电容滤波，如图8-2 接线，测量接电容的情况下输入电压V0 及输出电流I0 ，同时用示波器的DC 档观察输出波形并记入表8-2 中。
表8-2图8-2 仿真参考电路3.加稳压二极管上述电路不动，在电容后面加稳压二极管电路，如图8-3 接线，在接通交流14V 电源后，调整W2 使I0 分别为10mA、15mA、20 mA 时，测出V AO 和V0，并用示波器的DC 档观测波形，记入表8-3 中。
、表8-3图8-3仿真参考电路当I0=10mA时当I0=15mA时当I0=20mA时六、实验报告1.总结桥式整流的特点。
答：脉动较小，使用的整流器件较全波整流时多一倍，整流电压脉动与全波整流相同，每个器件所承受的反向电压为电源电压峰复值。
2.说明滤波电容 C 的作用。
C有关答：滤波。
输出电压的脉动程度与平均值与放电时间常数RL3.总结稳压二极管的稳压作用和可调三端稳压器的稳压作用。
答：稳压二极管：稳定电压，稳压值是固定的，并联在电路上，功率较小，主要用在电路中稳定某一点的工作电压，多应用在控制电路，在击穿情况下才起控制作用的。
可调三端稳压器：稳定电压，稳压值是可调，串联在电路上，功率较大，主要用在为整个或部分电路提供稳定或可调的供电电源，多用在供电电路，不能击穿。
项目六：整流、滤波及稳压电路
稳压二极管的主要参数: 1、稳定电压UZ：指稳压管通过额定电流时两端产 生的反向击穿电压值。 2、稳定电流IZ ：指稳压管产生稳定电压时通过 该管的电流值。 3、 动态电阻RZ：指稳压管两端电压变化与电流 变化的比值。该比值随工作电流的不同而改变，一 般是工作电流愈大动态电阻则愈小。 4、额定功耗Pz ：由芯片允许温升决定，其数值为 稳定电压Uz 和允许最大电流Izm 的乘积。 5、反向漏电流IR ：指稳压二极管在规定的反向电 压下产生的漏电流。
CW217--/CW217M--/CW217L-CW317--/CW317M--/CW317L--
4.三端可调负输出集成稳压器，国标型号为CW137--/CW137M--/CW137L-
CW237--/CW237M--CW237L-CW337--/CW337M--/CW337L--
5.三端低压差集成稳压器 6. 大电流三端集成稳压器
基本稳压电路
电路结构：电路是由稳压二极管Vz和电阻R等构成，稳压二极 管Vz是稳定输出电压UL，使UL输出电压受制于稳压二极管Vz的稳 压电压值上。电阻R又称为限流电阻，其作用是限制通过的电流 ，使稳压管Vz的稳定电流IZ不超过最大值，并使输出U0电压趋向 稳定。
工作原理：（1）当电网电压升高时， U1 U2 UL的电压都会跟着升高，并引起稳 压二极管两端的电压UZ增加，使输出电压 UL也增加，根据稳压二极管反向击穿特性， 当反向电压有微小增加时，就会引起反向
整流电路是将交流电转变为具有脉动成分的直 流电。
