电梯电气故障的产生原因以及排除影响
电梯电气系统故障的排查方法
电梯电气系统故障的排查方法摘要: 目前的电梯大多数都是采用微机控制方式。
故查找电梯电气故障也方便直观很多，因为只要在微机面板键盘上按键操作，就能够得出电梯的故障代码，知道故障代码便可知是哪个控制环节出现故障，这样便一目了然，这时只要按照故障码排除该故障即可。
1.故障码排查法目前的电梯大多数都是采用微机控制方式。
故查找电梯电气故障也方便直观很多，因为只要在微机面板键盘上按键操作，就能够得出电梯的故障代码，知道故障代码便可知是哪个控制环节出现故障，这样便一目了然，这时只要按照故障码排除该故障即可。
2.计算机程序运行排查法该方法适用于采用单片机或plc 程序控制的电梯。
该方法是通过计算机与电梯上的微机接口连接，然后运行计算机上的程序。
由于在每次电梯运行过程中都需要循环地经历选层、定向、关门、启动、运行、换速、平层、开门等阶段，这里边的每一步操作都可称为一个工作环节，我们对每个工作环节的控制，都会有一个相应的程序。
此类方法主要目的是确定故障的具体出现环节，从而为后续的故障排除指明方向。
3.借助万用表排查法通常可以采用万用表来测量电气电路上的电阻值或电压值，从而排查出电气电路的故障点。
（1）在断电情况下，用万用表的电阻档（R×1档），调零，检查主电路的导通情况。
方法：用万用表两个表笔分别探在安装板上的三相电源侧的其中一相（头）和三相电机侧的对应相端（尾），用手动方式把该线路上常开的触头全部造闭合。
然后观察万用表的电阻R 值：如果R 值很小接近零，说明该相电路导通情况良好；如果R 值接近∞时，说明该相电路不通；如果R 值很大，说明该相电路中间有接触不良的地方。
对有问题的那相电路，要查找出问题点在哪。
方法是：固定电源侧的表笔不动，然后顺着电路方向依次移动另一表笔，观察R 值，逐点查找，直到查到有问题的地方。
（2）在通电情况下，用万用表电压档测量电路的电压值是否正常。
如果所测量电压值不符合要求，便可判断出该电气回路存在故障问题，然后再判断是什幺原因引起电气电路电压值变化的，是电源不正确，还是电路有断路或短路，还是元件损坏造成的。
电梯电气检修常见故障案例

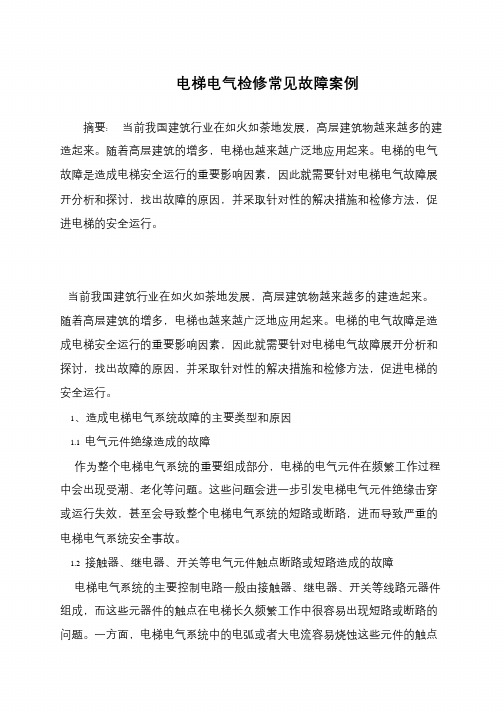

电梯电气检修常见故障案例
摘要: 当前我国建筑行业在如火如荼地发展，高层建筑物越来越多的建造起来。
随着高层建筑的增多，电梯也越来越广泛地应用起来。
电梯的电气故障是造成电梯安全运行的重要影响因素，因此就需要针对电梯电气故障展开分析和探讨，找出故障的原因，并采取针对性的解决措施和检修方法，促进电梯的安全运行。
当前我国建筑行业在如火如荼地发展，高层建筑物越来越多的建造起来。
随着高层建筑的增多，电梯也越来越广泛地应用起来。
电梯的电气故障是造成电梯安全运行的重要影响因素，因此就需要针对电梯电气故障展开分析和探讨，找出故障的原因，并采取针对性的解决措施和检修方法，促进电梯的安全运行。
1、造成电梯电气系统故障的主要类型和原因
1.1 电气元件绝缘造成的故障
作为整个电梯电气系统的重要组成部分，电梯的电气元件在频繁工作过程中会出现受潮、老化等问题。
这些问题会进一步引发电梯电气元件绝缘击穿或运行失效，甚至会导致整个电梯电气系统的短路或断路，进而导致严重的电梯电气系统安全事故。
1.2 接触器、继电器、开关等电气元件触点断路或短路造成的故障
电梯电气系统的主要控制电路一般由接触器、继电器、开关等线路元器件组成，而这些元器件的触点在电梯长久频繁工作中很容易出现短路或断路的问题。
一方面，电梯电气系统中的电弧或者大电流容易烧蚀这些元件的触点。
2024年电梯故障的排除思路和方法（三篇）
2024年电梯故障的排除思路和方法电梯主要是由机械、拖动回路、电气控制部分组成。
拖动系统也可以属于电气系统，因而电梯的故障可以分为机械故障和电气故障。
遇到故障时首先应确定故障属于哪个系统，是机械系统还是电气系统，然后再确定故障是属于哪个系统的哪一部分，接着再判断故障出自于哪个元件或哪个动作部件的触点上。
怎样判断故障出自哪个系统?普遍采用的方法是：首先置电梯于“检修”工作状态，在轿厢平层位置(在机房、轿顶或轿厢操作)点动电梯慢上或慢下来确定。
为确保安全，首先要确认所有厅门必须全部关好并在检修运行中不得再打开!因为电梯在检修状态下上行或下行，电气控制电路是最简单的点动电路，按钮按下多长时间，电梯运行多长时间，不按按钮电梯不会动作，需要运行多少距离可随意控制，速度又很慢，轿厢运行速度小于0.63m/s，所以较安全，便于检修人员操作和查找故障所属部位，这是专为检修人员设置的电梯功能。
电动回路没有其他中间控制环节，它直接控制电梯拖动系统，电梯在检修运行过程中检修人员可细微观察有无异常声音、异常气味，某些指示信号是否正常等。
电梯点动运行只要正常，就可以确认：主要机械系统没问题，电气系统中的主拖动回路没有问题，故障就出自电气系统的控制电路中。
反之不能点动电梯运行，故障就出自电梯的机械系统或主拖动电路。
一、主拖动系统故障及形成原因点动运行中如果确认主拖动电路有故障，即主回路有故障，你就可以从构成主回路的各个环节去分析故障所在部位。
任何一个电机的交直流供电回路，包括各种功能的控制电路，都必须构成交流或直流电流流动的闭合回路，电流在回路中任何一个部位被阻断或分流，都可以造成故障，电流被阻断的部位就是故障所在部位，当然应首先确认供电电源本身正常，否则无电流或电流大小不合适，这也是不同时期容易出现故障的部位之一。
构成任何电梯主回路的基本环节大致相同：从供电三相电源出发经空气开关、上行或下行交流接触器、调速器、运行接触器、热继电器、最后到电机三相绕组构成三相交流电流回路。
通力电梯常见故障及排除
梯罕见故障有哪些？！之宇文皓月创作拽引机制动器（电磁制动器和电磁抱闸制动器）不克不及良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障电梯罕见故障拽引机制动器（电磁制动器和电磁抱闸制动器）不克不及良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障是接触不良造成的有输入没输出造成的，因信号得不到反馈拽引机制动器（电磁制动器和电磁抱闸制动器）不克不及良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障是接触不良造成的有输入没输出造成的，因信号得不到反馈电梯类型繁多，其电梯梯型分歧，故障也多有分歧，各式各样，但故障实质有诸多相同之处。
1．电梯机械系统的罕见故障分析电梯机械系统的故障在电梯全部故障中所占的比重比较少，但是一旦发生故障，可能会造成长时间的停机待修或电气故障甚至会造成严重设备和人身事故。
进一步减少电梯机械系统故障是维修人员努力争取的目标。
①由于润滑不良或润滑系统的故障会造成部件传动部位发热烧伤和抱轴，造成滚动或滑动部位的零部件损坏而自愿停机修理。
②由于没有开展日常检查调养，未能及时检查发现部件的传动、滚动和滑动部件中有关机件的磨损程度和磨损情况，没能根据各机件磨损程度进行正确的修复，而造成零部件损坏自愿停机修理。
③由于电梯在运行过程中振动造成紧固螺栓松动，使零部件发生位移，失去原有精度，而不克不及及时修复，造成磨、碰、撞坏机件自愿停止修理。
④由于电梯平衡系数与尺度相差太远而造成过载电梯轿厢蹲底或冲顶，冲顶时限速器和平安钳动作而迫使电梯停止运行，等待修理。
2．电梯电气系统的故障分析电梯故障绝大系数是电气控制系统的故障。
电梯故障的定义
电梯故障的定义电梯是现代城市中常见的交通工具，为人们提供了便捷的上下楼方式。
然而，不可避免地，电梯也会偶尔出现故障，导致人们被困或无法使用。
本篇文章将深入探讨电梯故障的定义，分析故障的原因和对人们的影响，并提出解决方案以应对电梯故障带来的问题。
一、电梯故障的定义电梯故障是指电梯在使用过程中出现的各种问题，导致电梯无法正常运行或产生安全隐患。
电梯故障可以包括但不限于以下几个方面：1. 停止运行：电梯突然停止运行，无法启动或无法到达目标楼层。
2. 机械故障：电梯在运行过程中出现机械故障，如电梯间隙不匀、钢丝绳断裂等问题。
3. 电气故障：电梯电气系统发生故障，导致电梯无法正常运行或出现异常情况。
4. 安全装置故障：电梯的安全装置出现故障，如紧急制动系统失效等，可能对乘客的安全造成威胁。
5. 门故障：电梯门无法正常关闭或打开，有时会夹人或造成其他安全问题。
电梯故障的定义可以根据具体情况进行进一步的细分，以更好地了解故障类型及其影响。
二、电梯故障的原因电梯故障的原因有多种多样，可以从机械、电气、维修保养等方面进行分类。
1. 设备老化：电梯使用时间过长，设备老化导致故障率增加。
2. 不当使用：部分乘客可能不按规定使用电梯，如超载、随意按动按钮等，这些行为会给电梯带来故障风险。
3. 设备缺陷：制造过程中存在的设计或制造缺陷，可能会导致电梯故障。
4. 不合理保养：电梯维修保养不到位或不规范，无法及时发现和解决潜在问题。
5. 环境因素：极端天气条件，如暴雨、雷电等，以及火灾等紧急情况可能导致电梯故障。
通过了解电梯故障的原因，可以采取相应的措施来预防和解决电梯故障问题，提高电梯的安全性和可靠性。
三、电梯故障的影响电梯故障会给人们的生活和工作带来一系列的影响：1. 时间浪费：电梯故障会导致人们被困在电梯内，无法按时到达目的地，造成时间的浪费。
2. 安全隐患：电梯故障可能会引发安全问题，如乘客被困、电梯迫降等，对生命和财产安全构成威胁。
通力电梯常见故障及排除
梯常见故障有哪些？！拽引机制动器（电磁制动器和电磁抱闸制动器）不能良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障电梯常见故障拽引机制动器（电磁制动器和电磁抱闸制动器）不能良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障是接触不良造成的有输入没输出造成的，因信号得不到反馈拽引机制动器（电磁制动器和电磁抱闸制动器）不能良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障是接触不良造成的有输入没输出造成的，因信号得不到反馈电梯类型繁多，其电梯梯型不同，故障也多有不同，各式各样，但故障本质有诸多相同之处。
1．电梯机械系统的常见故障分析电梯机械系统的故障在电梯全部故障中所占的比重比较少，但是一旦发生故障，可能会造成长时间的停机待修或电气故障甚至会造成严重设备和人身事故。
进一步减少电梯机械系统故障是维修人员努力争取的目标。
①由于润滑不良或润滑系统的故障会造成部件传动部位发热烧伤和抱轴，造成滚动或滑动部位的零部件损坏而被迫停机修理。
②由于没有开展日常检查保养，未能及时检查发现部件的传动、滚动和滑动部件中有关机件的磨损程度和磨损情况，没能根据各机件磨损程度进行正确的修复，而造成零部件损坏被迫停机修理。
③由于电梯在运行过程中振动造成紧固螺栓松动，使零部件产生位移，失去原有精度，而不能及时修复，造成磨、碰、撞坏机件被迫停止修理。
④由于电梯平衡系数与标准相差太远而造成过载电梯轿厢蹲底或冲顶，冲顶时限速器和安全钳动作而迫使电梯停止运行，等待修理。
2．电梯电气系统的故障分析电梯故障绝大系数是电气控制系统的故障。
电梯故障的排除思路与方法探究
《装备维修技术》2021年第12期—141—电梯故障的排除思路与方法探究林祖锋（上饶市特种设备监督检验中心，江西 上饶 334000）1现阶段电梯运行中常见的故障1.1机械故障问题 电梯机械故障问题主要分为以下三方面的内容：一是电梯连接件脱离，由于电梯系统长期处在高负荷运行状态，受到本身的机械振动影响，连接件极易脱离原来的位置，从而“牵一发而动全身”影响其他部件，最终导致运行故障的发生。
二是机械磨损故障问题，在电梯长期的运行中，电梯内的部件必然会产生一定程度的磨损，如果未能及时更换磨损严重的零部件，就很容易导致机械磨损故障问题的出现。
三是电梯润滑系统的故障，电梯润滑系统是减少部件机械磨损的重要模块，如果润滑系统出现故障，则很容易导致某些部件在短时间内迅速摩擦生热，甚至导致某些部件的彻底损坏[1]。
1.2电气故障问题 具体来看，电梯的电气故障问题主要表现在以下几个方面：一是元件破损问题，由于电梯系统的工作环境较为恶劣，在长期的影响下，很容易导致元件表明的绝缘层破损，如不及时处理这种问题，就很容易导致电梯系统电路出现短路而突然停止运行。
二是开关门部件接触不良，如果控制开关门部件的电气元件出现问题，则很可能导致电梯门不能正常开合，甚至造成人员被困。
三是继电器等重要元件的短路或断路问题，这主要是由于空气中杂质的影响所引起的。
2电梯故障排除的基本思路2.1观察现象，了解情况 在维修技术人员到达故障现场后，应当先进行询问，了解电梯故障发生前电梯的使用情况，以及具体的故障现象，据此先进行初步分析，避免分析方向发生错误，切不可直接进行通电检修[2]。
在调查过程中，重点在于具体的故障现象和电梯使用时间，一般来说，对于新投入使用的电梯，安装过程中的错误或是元器件接触不良是导致故障发生的主因，由此，即可进一步分析判断，并采用最为科学合理的排除方法。
2.2对故障范围进行确定 在检修工作开始前，要根据故障现象，结合有关资料来分析造成故障的具体原因，而后针对发生故障的具体部位，采用各种仪表器械进行检测，精准定位故障的发生位置。
电梯电气常见故障维修方法
电梯电气常见故障维修方法电梯电气常见故障维修方法一、安全回路作用：为保证电梯能安全地运行，在电梯上装有许多安全部件。
只有每个安全部件都在正常的情况下，电梯才能运行，否则电梯立即停止运行。
所谓安全回路，就是在电梯各安全部件都装有一个安全开关，把所有的安全开关串联，控制一只安全继电器。
只有所有安全开关都在接通的情况下，安全继电器吸合，电梯才能得电运行。
常见的安全回路开关有：机房：控制屏急停开关、相序继电器、热继电器、限速器开关井道：上极限开关、下极限开关（有的电梯把这两个开关放在安全回路中，有的则用这两个开关直接控制动力电源）地坑：断绳保护开关、地坑检修箱急停开关、缓冲器开关轿内：操纵箱急停开关轿顶：安全窗开关、安全钳开关、轿顶检修箱急停开关故障状态：当电梯处于停止状态，所有信号不能登记，快车慢车均无法运行，首先怀疑是安全回路故障。
应该到机房控制屏观察安全继电器的状态。
如果安全继电器处于释放状态，则应判断为安全回路故障。
故障可能原因：1.输入电源的相序错或有缺相引起相序继电器动作。
2.电梯长时间处于超负载运行或堵转，引起热继电器动作。
3.可能限速器超速引起限速器开关动作。
4.电梯冲顶或沉底引起极限开关动作。
5.地坑断绳开关动作。
可能是限速器绳跳出或超长。
6.安全钳动作。
应查明原因。
可能是限速器超速动作、限速器失油误动作、地坑绳轮失油、地坑绳轮有异物（如老鼠等）卷入、安全契块间隙太小等。
7.安全窗被人顶起，引起安全窗开关动作。
8.可能有的急停开关被人按下。
9.如果各开关都正常，应检查其触点接触是否良好，接线是否有松动等。
另外，目前较多电梯虽然安全回路正常，安全继电器也吸合，但通常在安全继电器上取一付常开触点再送到微机（或PC机）进行检测，如果安全继电器本身接触不良，也会引起安全回路故障的状态。
二、门锁回路作用：为保证电梯必须在全部门关闭后才能运行，在每扇厅门及轿门上都装有门电气联锁开关。
只有全部门电气联锁开关在全部接通的情况下，控制屏的门锁继电器方能吸合，电梯才能运行。
电梯故障分析报告
电梯故障分析报告引言本文将对电梯故障进行分析，以帮助人们更好地理解电梯故障的原因和可能的解决方法。
第一步：故障现象观察首先，我们需要观察电梯故障的现象。
电梯故障可能包括但不限于以下几种情况： 1. 电梯无法启动或停止； 2. 电梯运行过程中有异常噪音或振动； 3. 电梯门无法打开或关闭； 4. 电梯在运行过程中突然停止。
第二步：故障原因分析在观察了故障现象后，我们可以进行故障原因的分析。
电梯故障的原因可能有多种，以下是一些常见的原因： 1. 电力供应问题：电梯的正常运行需要稳定的电力供应，如果供电不稳定或中断，可能导致电梯无法正常工作。
2. 机械故障：电梯的运行依赖于复杂的机械系统，包括电动机、钢丝绳、轮轴等部件。
这些部件可能由于磨损、断裂或松动而导致电梯发生故障。
3. 电气故障：电梯的控制系统是基于电气信号的，如果控制系统出现故障，如传感器故障或电路板损坏，可能导致电梯无法正常运行。
4. 电梯门故障：电梯门的打开和关闭是电梯正常运行的重要环节，如果电梯门传感器故障、门锁损坏或门轨阻塞，可能导致电梯门无法正常打开或关闭。
第三步：故障排除方法在确定故障原因后，我们可以进行相应的故障排除。
下面是一些可能的排除方法： 1. 故障排查：对电梯进行全面的检查，以确定故障的具体原因。
这可能涉及到检查电源供应、机械部件、电气系统和门控制系统等。
2. 零部件更换：如果确定了具体的故障部件，可以考虑更换或修复相应的零部件。
例如，如果发现电梯电动机故障，可以考虑更换电动机。
3. 维护保养：定期对电梯进行维护保养，以减少故障的发生。
这包括清洁、润滑、紧固螺栓等。
4. 系统升级：对老旧的电梯系统进行升级，以提高其可靠性和安全性。
这可能涉及到更换控制系统、门系统等。
结论通过对电梯故障的分析和排除，我们可以找到故障的原因并采取相应的措施来解决问题。
然而，为了确保电梯的安全和可靠运行，建议定期对电梯进行维护保养，并在出现故障时及时联系专业的电梯维修人员进行修复。
电梯运行故障原因及解决方案
Power Electronics •电力电子Electronic Technology & Software Engineering 电子技术与软件工程• 225【关键词】电梯 机械系统 电气控制系统 运行故障现阶段，为了满足人们的实际需求，建筑物的楼层与整体高度明显提升。
为了方便高层建筑中人们的出行，电梯的应用更加普遍。
我国的电梯建设与使用数量逐年提升，可以说，电梯得到了普及性的应用。
在这样的背景下，电梯的安全问题受到了更多的关注。
为了向业主与用户提供更加安全、可靠的电梯运行服务，相关人员必须要对电梯运行中的常见故障及其产生原因进行分析，并提出针对性的解决方案，最大程度的降低电梯运行故障的发生。
1 电梯运行常见故障及其原因分析1.1 电梯机械系统方面故障及其原因分析在电梯的实际运行中，机械系统方面的常见故障故障有以下几种：（1）由于长期过载运行引发的故障。
在电梯的实际运行中，超载现象时有发生，这就导致了部分电梯在长时间的运行中经常处于超负荷运行的状态下，使得这些电梯的限速器运行异常，或是直接造成电梯的停止运行。
（2）由于螺丝松动引发的故障。
电梯在运行的过程中，受到自身振动的影响，会产生螺丝松动、脱落等问题，使得部分零件处于异常运行的状态，最终降低了电梯实际运行的安全性与可靠性。
（3）由于润滑系统失灵引发的故障。
若是在电梯的实际运行中，出现长时间或是严重的发热现象，则极为容易引发抱轴或磨损的问题，导致电梯零部件的损坏以及润滑系统失灵，造成电梯故障。
（4）零部件的老化。
若是在电梯的长时间运行中，未对零部件进行定期的养护或更换，则极容易引发由于零部件磨损老化而造成了电梯运行故障。
1.2 电梯电气控制系统方面故障及其原因分析通常情况下，在电梯电气系统方面的故电梯运行故障原因及解决方案文/徐晓飞 李阳 杜欣障中，最为常见的是断路故障。
这一故障主要发生于电梯控制系统线路过程中，当控制系统中发生导线连接错误、导线断裂等问题时，就会造成电梯断路故障的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯电气故障的产生原因以及排除影响
前言
电梯作为一种重要的交通工具，已经成为人们日常生活中不可或缺
的一部分。
然而，有时候电梯会出现各种各样的故障，如电气故障等，给人们的出行带来很大的不便，甚至会有安全隐患。
因此，学习电梯
电气故障的产生原因和排除影响对保证电梯运行的安全与稳定非常重要。
产生原因
电梯电气故障的产生原因有多种，这里列举几个常见的原因。
1. 电路配线故障
电梯的电路配线一旦出现故障，就会导致电梯不能正常运行。
电梯
电路配线的故障一般是由于电线老化、线柱接触不良等原因引起的。
2. 电梯机房环境问题
电梯的电气装置装在电梯机房里，如果机房环境存在问题，就会直
接影响电气装置的正常运行。
例如，机房的温度过高、湿度太大、灰
尘过多等，在一定程度上会影响电气装置的使用寿命和运行稳定性。
3. 电梯动力系统故障
电梯动力系统的故障也是电梯电气故障的一种常见原因。
例如，电
梯马达失灵、传动部分松动等故障都会直接影响电梯的运行。
排除影响
一旦发生电梯电气故障，及时排除影响就显得尤为重要，下面介绍一些常见电气故障的排除方法。
1. 临时关闭电梯
一旦电梯出现故障，首先需将电梯临时关闭，禁止乘客使用，以保障人员安全。
2. 分析故障出现的原因
在关闭电梯后，需要对电梯故障出现的原因进行分析，从根本上解决故障问题。
3. 确认故障部位
在确认故障的原因后，需要进一步检查故障出现的具体部位，找到故障的位置，有针对性地对故障进行修复。
4. 更换故障部件
在确认故障位置后，如果发现故障导致了电梯部件的损坏，需要及时更换损坏的部件。
5. 调试电梯
在更换故障部件后，需要对电梯进行全面调试，确认电梯的运行状态正常。
结语
电梯作为一种人们生活中常见的交通工具，经常出现电气故障，影响了人们的出行安全与舒适性。
通过对电梯电气故障产生的原因以及排除故障的影响进行研究，一方面可以提升电梯的运行稳定性与安全性，另一方面也可以为电梯的平稳运行提供必要的技术支持，为人们出行提供更贴心的服务。
