电脑主板故障诊断检测卡代码
(整理)电脑主板故障诊断卡(代码大全,查询手册
一、概述诊断卡的工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。
尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。
BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析硬盘系统配置，对已配置的基本I／O设置进行初始化，一切正常后，再引导操作系统。
其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。
关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。
然后，对非关键性部件进行测试，对有故障机器也继续运行，同时显示器无显示时，将本卡插入扩充槽内。
根据卡上显示的代码，参照你的机器是属于哪一种BIOS，再通过本书查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。
二、十六进制字符表三、诊断卡的部件说明图四、指示灯功能速查表五、使用流程图（以最不系统为例）六、故障代码含义速查表查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
电脑主板故障诊断卡查询手册(两位)
电脑主板故障诊断卡查询手册(两位)电脑主板故障诊断卡查询手册（两位）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。
片已编程值是否符合初设置。
3、视频通道测试，如果失败，已处理NOP 命令；接着测试CMOS 停开寄存器。
第一个64K RAM 停机字节。
CMOS 停开寄存器读／写测试；将计算CMOS检查总和。
初始化输入／输出端口地址。
CMOS 。
已计算CMOS 检查总和写入诊断字节；CMOS开始初始准备。
. 通道0。
CMOS 已作初始准备，CMOS 状态寄存器即将为日期和时间作初始准备。
第一个64K RAM 通道1。
CMOS 状态寄存器已作初始准备，即将停用DMA 和中断控制器。
主板检测卡错误代码含义
主板检测卡错误代码含义收集主板检测卡错误代码含义:00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT 命令，即将写入BAT命令。
RAM更新检验正在进行或Я椤?09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
主板诊断卡常见代码含义及处理方法
主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。
当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。
主板加电后，首先要对CPU进展检测，测试它各个部存放器是否正常；接着BIOS将对CPU中其他所有的存放器进展检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。
如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。
这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。
由于DEBUG卡的价格并不高〔15元左右〕，因此它已成为很多DIY爱好者的必备工具之一。
BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开场显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。
需说明的是，目前市场上的主板绝大局部使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。
因此我们也将分两个局部讨论。
以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。
主板检测卡代码大全
80 无意义。
键盘测试开始，正在清除和检查有没有键卡住，即将使键盘复原。
关闭可编程输入/输出设备。
81 无意义。
找出键盘复原的错误卡住的健；即将发出键盘控制端口的测试命令。
无意义。
82 无意义。
键盘控制器接口测试结束，即将写入命令字节和使循环缓冲器作初始准备。
检测和安装固定RS232接口（串口）。
83 无意义。
已写入命令字节，已完成全局数据的初始准备；即将检查有没有键锁?gt;>?nbsp;无意义。
84 无意义。
已检查有没有锁住的键，即将检查存储器是否CMOS失配。
检测和安装固定并行口。
85 无意义。
已检查存储器的大小；即将显示软错误和口令或旁通安排。
无意义。
86 无意义。
已检查口令：即将进行旁通安排的编程。
重新打开可编程I/O设备和、检测固定I/O是否有冲突。
87 无意义。
完成安排前的编程，将进行CMOS安排的编程。
无意义。
88 无意义。
从CMOS安排程序复原清除屏幕；即将进行后面的编程。
初始化BIOS数据区。
89 无意义。
完成安排后的编程；即将显示通电屏幕信息。
无意义。
8A 无意义。
显示头一个屏幕信息。
进行扩展BIOS数据区初始化。
8B 无意义。
显示了信息：即将屏蔽主要和视频BIOS。
无意义。
8C 无意义。
成功地屏蔽主要和视频BIOS，将开始CMOS后的安排任选项的编程。
进行软驱控制器初始化。
8D 无意义。
已经安排任选项编程接着检查滑鼠和进行初始准备。
无意义。
8E 无意义。
检查了滑鼠标以及完成初始准备；即将把硬、软磁盘复位。
无意义。
8F 无意义。
软磁盘已检查，该磁碟将作初始准备，随后想备软磁碟。
无意义。
90 无意义。
软磁碟配置结束；将测试硬磁碟的存在。
硬盘控制器进行初始化。
91 无意义。
硬磁碟存在测试结束；随后配置硬磁碟。
局部总线硬盘控制器初始化。
92 无意义。
硬磁碟配置完成；即将检查BIOS ROM的数据区。
跳转到用户路径2。
93 无意义。
BIOS ROM的数据区已检查一半；继续进行。
主板检测卡错误代码含义-简体

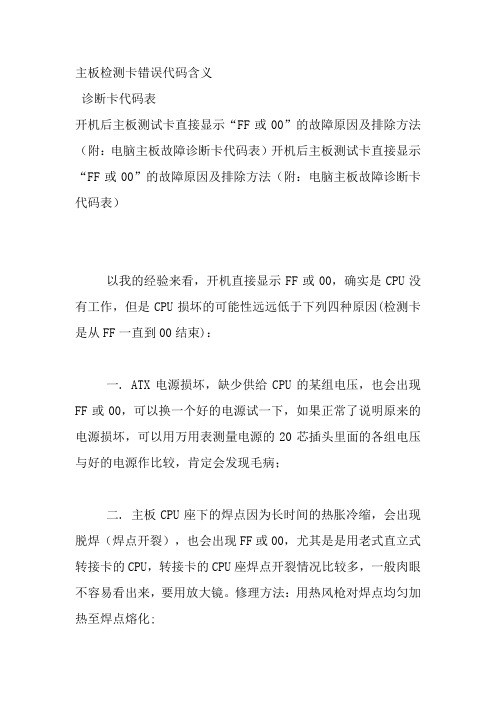

主板检测卡错误代码含义诊断卡代码表开机后主板测试卡直接显示“FF或00”的故障原因及排除方法（附：电脑主板故障诊断卡代码表）开机后主板测试卡直接显示“FF或00”的故障原因及排除方法（附：电脑主板故障诊断卡代码表）以我的经验来看，开机直接显示FF或00，确实是CPU没有工作，但是CPU损坏的可能性远远低于下列四种原因(检测卡是从FF一直到00结束)：一. ATX电源损坏，缺少供给CPU的某组电压，也会出现FF或00，可以换一个好的电源试一下，如果正常了说明原来的电源损坏，可以用万用表测量电源的20芯插头里面的各组电压与好的电源作比较，肯定会发现毛病；二. 主板CPU座下的焊点因为长时间的热胀冷缩，会出现脱焊（焊点开裂），也会出现FF或00，尤其是是用老式直立式转接卡的CPU，转接卡的CPU座焊点开裂情况比较多，一般肉眼不容易看出来，要用放大镜。
修理方法：用热风枪对焊点均匀加热至焊点熔化;三. 检查CPU附近的电解电容是否有爆裂，爆裂的电容上下都会鼓起，用肉眼很容易发现，可以用相同规格的电容换上，故障就会排除；四. CPU附近的功率三极管烧毁，可以用万用表测量这些三极管，一般都表现为击穿（电阻值接近为零），找相同或可以代用的三极管更换即可，搞修理多的朋友一般会从报废主板上拆。
附：【电脑主板故障诊断卡代码】代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
电脑主板故障诊断卡代码对照表 01
电脑主板故障诊断卡代码对照表00 . 已显示系统的配置；即将控制INI19 引导装入。
. 01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU 寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS 写入／读出正在进行或者失灵。
03 清除8042 键盘控制器，发出TESTKBRD 命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042 键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1 至5，可获得8042 控制状态。
已确定软复位／通电；即将启动ROM。
DMA 初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA 电路片，以及清除DMA 电路片，所有页面寄存以及检查键盘缓冲器是否清除。
DMA 器和CMOS 停机字节。
已启动ROM 计算ROM BIOS 检查总和，初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU 寄存器的工作。
ROM BIOS 检查总和正常，键盘缓冲器已清除，向键盘发出BA T（基本保证测试）命令。
. 正常的更新计时器的循环。
已向键盘发出BAT 命令，即将写入BAT 08 使CMOS 计时器作初始准备，命令。
RAM 更新检验正在进行或失灵。
09 EPROM 检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM 测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM 芯片或数据线失灵，移位。
0B 测试8254 通道0。
写入键盘控制器命令字节，即将发出引脚23 和24 的封锁／解锁命令。
主板诊断卡代码大全
主板诊断卡代码大全2010-12-11 12:5600 co cf ff d1 都是DPU不工作,查相关电路及bios有无片选c1 c3 c6 a7 e1都是内存不过,查相关路线c1-05循环跳变时钟坏,bios坏,南桥或I/O坏c1 c3 c6 内存-bios-北桥bo 北桥坏25 BGP供电,北桥坏0d后不亮显卡部分2d 打BGP的BD线,初始化intr信号,查北桥供电显2b后不亮刷bios,时钟发生器坏,北桥供电不正常或已挂50 I/O供电或I/O坏,南桥供电或南桥坏,bios坏41 刷bios,B18跳线.PDB断线,I/O,南桥如果出现以上代码以外的代码,就是乱码,不用管他说明书写的是什么,先刷bios再说c0 2a cpu已发出寻址指令，bios未工作c1 d3 d4 bo cpu已工作，检测内存26 85 8e 7f 4e 42 32 检测显卡c1-05 20循环跳变I/O坏或接口有故障31 显卡故障主板诊断卡代码大全2E 使硬磁盘驱动器和控制器作初始准备。
从视频ROM控制之后的处理复原；如果没有发现EGB／VGB就要进行显示器存储器读／写测试。
检测视频ROM正在进行。
2F检测数学协处理器，并使之作初始准备。
没发现EGB／VGB；即将开始显示器存储器读／写测试。
.30 建立基本内存和扩展内存。
通过显示器存储器读／写测试；即将进行扫描检查。
认为屏幕是可以工作的。
31 检测从D800：0至EFFF：0的选用ROM，并使之作初始准备。
显示器存储器读／写测试或扫描检查失败，即将进行另一种显示器存储器读／写测试。
单色监视器是可以工作的。
32 对主板上DOM／LTP／FDD／声音设备等I／O芯片编程使之适合设置值。
通过另一种显示器存储器读／写测试；却将进行另一种显示器扫描检查。
彩色监视器（40列）是可以工作的。
33 . 视频显示器检查结束；将开始利用调节开关和实际插卡检验显示器的关型。
彩色监视器（80列）是可以工作的。
主板检测卡代码大全
主板检测卡查表必读：1、特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
②如果将cmos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终出现"00"或"ff"。
③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同bios（常用ami、award、phoenix）用同一代码代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的bios，您可查阅您的电脑使用手册，或从主板上的bios芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的pci槽只有一部分代码出现，但isa槽有完整自检代码输出。
且目前已发现有极个别原装机主板的isa槽无代码输出，而pci槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同pci槽，有的槽有完整代码送出，如dell810主板只有靠近cpu的一个pci槽有完整代码显示，一直变化到"00"或"ff"，而其它pci槽走到"38"后则不继续变化。
6、复位信号所需时间isa与pci不一定同步，故有可能isa开始出代码，但pci的复位灯还不熄，故pci代码停要起始代码上。
代码对照表00 . 已显示系统的配置；即将控制INI19引导装入。
01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
主板诊断卡代码含义
主板诊断卡代码含义电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:BIOS刷．换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：坏或者上面有导电物.PCB刷新BIOS．12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码ぜ尰和晜屦及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：ぜ尰或晜屦，则主板ok。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不竭闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不竭闪动。
+12V，-12V，+5V，V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发烧，硬件某局部资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，〔用镊子划〕。
测内存工作电压〔V，DDR 2.5和V。
〕测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.查抄BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.去除BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况呈现：①已由一系列其它代码之后再呈现："00"或"ff"，那么主板ok。
②如果将cmos中设置无错误，那么不严重的故障不会影响bios自检的继续，而最终呈现"00"或"ff"。
③一开机就呈现"00"或"ff"或其它起始代码而且不变化那么为主板没有运行起来。
错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并查抄主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处置，再开机检测故障是否排除。
如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的尘埃，然后再将CPU安装好，并加以必然的压力，包管CPU 与插座接触紧密，再将散热片安装安妥，然后开机测试。
如果故障依旧，那么建议更换CPU测试。
此外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。
错误代码：01代码含义：处置器测试解决方法：说明CPU本身没有通过测试，这时应查抄CPU相关设备。
如对CPU进行过超频，请将CPU的频率复原至默认频率，并查抄CPU电压、外频和倍频是否设置正确。
如一切正常故障依旧，那么可更换CPU再试。
错误代码：C1至C5代码含义：内存自检解决方法：较常见的故障现象，它一般暗示系统中的内存存在故障。
要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。
如问题依旧，可测验考试用柔软的橡皮擦清洁金手指局部，直到金手指从头呈现金属光泽为止，然后清理掉内存槽里的杂物，并查抄内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。
开机测试后如故障依旧，可更换内存再试。
如有多条内存，可使用替换法查找故障地点。
错误代码：0D代码含义：视频通道测试解决方法：这也是一种较常见的故障现象，它一般暗示显卡检测未通过。
这时应查抄显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其从头插入插槽中。
如显卡与主板的接触没有问题，那么可取下显卡清理其上的尘埃，并清洁显卡的金手指部份，再插到主板上测试。
如故障依旧，那么可更换显卡测试。
一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG 卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了错误代码：0D至0F代码含义：CMOS停开存放器读/写测试解决方法：查抄CMOS芯片、电池及周围电路局部，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路局部，然后看开机查抄问题是否解决。
错误代码：12、13、2B、2C、2D、2E、2F、30、31、32、33、34、35、36、37、38、39、3A 代码含义：测试显卡解决方法：该故障在AMI BIOS中较常见，可查抄显卡的视频接口电路、主芯片、显存是否因尘埃过多而无法工作，必要时可更换显卡查抄故障是否解决。
错误代码：1A、1B、20、21、22代码含义：存储器测试解决方法：同Award BIOS篇内存故障的解决方法。
本卷须知：如在BIOS设置中设置为不提示出错，那么当遇到非致命性故障时，诊断卡不会停下来显示故障代码，解决方法是在BIOS设置中设置为提示所有错误之后再开机，然后再按照DEBUG代码如果诊断卡的代码跑00或FF遏制，说明CPU还没有开始工作，一般是CPU或主板的问题；代码从00 FF跑到C1或D3〔BIOS不同跑的代码不必然不异〕说明CPU是好的，问题出在内存局部没有工作，一般是内存的金手指或插槽脏了，或者主板给内存提供的工作条件缺乏，也就是说可能是主板坏了；代码从00 FF跑到26，一般来说如果显卡和主板没有问题的话，显示器就应该点亮了；如果代码从00 FF跑到41，主机不亮，有很大的可能是BIOS坏了，要从头刷写或更换BIOS。
诊断卡从00 FF代码颠末CI C3 05 07 13 26 〔0B〕41 43等等代码后再次跑回00或FF，说明主板的启动过程完毕，开始按照CMOS的设置进行引导开机直接显示FF或00，确实是CPU没有工作，但是CPU损坏的可能性远远低于以下四种原因：一. ATX电源损坏，缺少供给CPU的某组电压，也会呈现FF或00，可以换一个好的电源试一下，如果正常了说明本来的电源损坏，可以用万用表测量电源的20芯插头里面的各组电压与好的电源作比较，必定会发现弊端；二. 主板CPU座下的焊点因为长时间的热胀冷缩，会呈现脱焊〔焊点开裂〕，也会呈现FF或00，尤其是是用老式直立式转接卡的CPU，转接卡的CPU座焊点开裂情况比较多，一般肉眼不容易看出来，要用放大镜。
补缀方法：用热风枪对焊点均匀加热至焊点熔化;三. 查抄CPU附近的电解电容是否有爆裂，爆裂的电容上下城市鼓起，用肉眼很容易发现，可以用不异规格的电容换上，故障就会排除；四. CPU附近的功率三极管烧毁，可以用万用表测量这些三极管，一般都暗示为击穿〔电阻值接近为零〕，找不异或可以代用的三极管更换即可，搞补缀多的伴侣一般会从报废主板上拆。
附：【电脑主板故障诊断卡代码】代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处置器测试1，处置器状态核实,如果测试掉败，循环是无限的。
处置器存放器的测试即将开始，不成屏蔽中断即将停用。
CPU存放器测试正在进行或者掉败。
02 确定诊断的类型〔正常或者制造〕。
如果键盘缓冲器含有数据就会掉效。
停用不成屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者掉灵。
03 去除8042键盘控制器，发出TESTKBRD命令〔AAH〕通电延迟已完成。
ROM BIOS查抄部件正在进行或掉灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或掉灵。
05 如果不竭重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如筹办正在进行或者掉灵。
06 使电路片作初始筹办，停用视频、奇偶性、DMA电路片，以及去除DMA电路片，所有页面存放器和CMOS停机字节。
已启动ROM计算ROM BIOS查抄总和，以及查抄键盘缓冲器是否去除。
DMA初始页面存放器读／写测试正在进行或掉灵。
07 处置器测试2，核实CPU存放器的工作。
ROM BIOS查抄总和正常，键盘缓冲器已去除，向键盘发出BAT〔底子包管测试〕命令。
.08 使CMOS计时器作初始筹办，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新查验正在进行或等待。
09 EPROM查抄总和且必需等于零才通过。
核实键盘的底子包管测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始筹办。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM 芯片或数据线掉灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑掉灵。
0C 测试8254通道1。
键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。
第一个64K RAN的地址线故障。
0D 1、查抄CPU速度是否与系统时钟相匹配。
2、查抄控制芯片已编程值是否符合初设置。
3、视频通道测试，如果掉败，那么鸣喇叭。
已处置NOP命令；接着测试CMOS停开存放器。
第一个64K RAM的奇偶性掉灵0E 测试CMOS停机字节。
CMOS停开存放器读／写测试；将计算CMOS查抄总和。
初始化输入／输出端口地址。
0F 测试扩展的CMOS。
已计算CMOS查抄总和写入诊断字节；CMOS开始初始筹办。
.10 测试DMA通道0。
CMOS已作初始筹办，CMOS状态存放器即将为日期和时间作初始筹办。
第一个64K RAM第0位故障。
11 测试DMA通道1。
CMOS状态存放器已作初始筹办，即将停用DMA和中断控制器。
第一个64DK RAM第1位故障。
12 测试DMA页面存放器。
停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始筹办。
第一个64DK RAM第2位故障。
13 测试8741键盘控制器接口。
视频显示器已停用，端口B已作初始筹办；即将开始电路片初始化／存储器自动检测。
第一个64DK RAM第3位故障。
14 测试存储器更新触发电路。
电路片初始化／存储器处自动检测结束；8254计时器测试即将开始。
第一个64DK RAM第4位故障。
