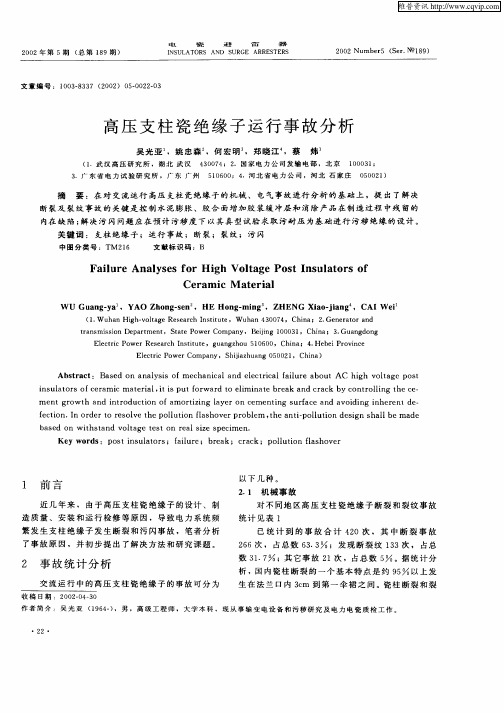

高压支柱瓷绝缘子运行事故分析
（ ． ｕｈａ ｉ ｖｏｌａ ｅ ｅ ｃ ｎｓ ｉｕｔ １Ｗ ｎ Ｈ ｇｈ— ｔ ｇｅ Ｒ ｓ ａｒ ｈ Ｉ ｔｔ ｅ， Ｗ ｕｈ ０ ４， Ｃ ｈｉ ａｎ ４３ ０７ ｎａ； ２ Ｇ ｅ ｅｒ ｔ ｒ ａ ． ｎ ａ ｏ ｎｄ
１ 前 言
近 几 年
，
以下几 种 。
２ １ 机 械 事故 ． 由于高 压 支柱 瓷 绝缘 子 的设 计 、制 对 不 同地 区高 压 支柱 瓷 绝缘 子 断 裂 和裂 纹事 故
统计 见表 １
造 质 、 安 和 运 行 检 修 等 原 因 ，导 致 电 力 系 统 频 量 繁 发 支 柱 缘 子 发 生 断 裂 和 污 闪 事 故 ， 笔 者 分 析 生 了事 原 因 并 初 步 提 出 了解 决 方 法 和 研 究 课 题 。 故
关 键 词 ：支柱 绝缘 子 ；运 行 事故 ；断 裂 ；裂纹 ；污 闪
中 图 分 类 号 ：Ｔ ２ ６ Ｍ １ 文 献 标 识 码 ：Ｂ
Ｆａ ｌ ｅ Ａｎａ ｙ ｅ ｏ ｉ ｈ Ｖｏｌａ ｅ Ｐｏｓ ｎ ｕｌ ｔ ｒ ｆ ｉｕｒ ｌｓ ｓｆ ｒＨ ｇ ｔｇ ｔＩ ｓ ａ ｏ ｓｏ Ｃｅ ａ ｉ ａ ｅ ｉ ｌ ｒ ｍ ｃ Ｍ ｔ ｒａ
维普资讯
电
瓷
避
面
器
２０ ０ ２年 第 ５期 （ 第 １ ９期 ） 总 ８
Ｉ ＵＬ ０ＲＳ ＮＳ ＡＴ ＡＮＤ ＵＲＧＥ Ｓ ＡＲＲＥＳ ＲＳ ＴＥ
２ ２ ｕｍ ｂｅ ５ （ ｒ ｇ１ ００ Ｎ ｒ Ｓｅ ．Ｎ－ ８９）
高压电缆常见故障分析与预防措施
高压电缆常见故障分析与预防措施高压电缆是电力系统中重要的输电装置，常见故障会引起电力系统的故障，对电网的可靠运行和安全稳定造成影响。
进行高压电缆的常见故障分析和预防措施研究，对于提高电力系统的可靠性和稳定性具有重要意义。
一、常见故障分析1. 动态烧损故障动态烧损故障是高压电缆的常见故障之一，主要表现为电缆接头处出现高温现象，并伴有烧焦或燃烧的现象。
造成这种故障的原因主要是电缆接头处接触不良，或者是电缆的绝缘材料老化或损坏。
2. 绝缘老化故障绝缘老化故障是高压电缆的另一种常见故障，通常表现为电缆绝缘材料老化，导致绝缘电阻下降，进而引起绝缘击穿。
这种故障的原因主要是电缆长期使用导致绝缘材料老化，或者是在安装和维护过程中对电缆绝缘材料的损坏。
3. 外力破坏故障外力破坏故障在高压电缆中也较为常见，通常由于施工作业中对电缆的损坏引起。
这种故障的原因可以是挖掘、压力、剧烈抖动等外力，也可以是在施工过程中对电缆的错误操作。
二、预防措施1. 加强检测和维护为了预防和降低高压电缆的故障率，应加强对电缆的定期检测和维护工作。
定期检测可以及早发现电缆的潜在故障，并采取相应的措施进行维护修复，以避免故障扩大。
2. 提高安装质量高压电缆的安装质量对于保证电缆的可靠运行起着重要作用。
在电缆的安装过程中，应采取严格的施工措施，确保电缆的接头连接良好，绝缘材料完好无损。
3. 采取防护措施为了预防外力对电缆的破坏，可以采取一些防护措施。
在电缆的周围可以设置防护管道或护套，以防止外力直接作用于电缆。
4. 加强培训和管理为了保证高压电缆的安全运行，应加强相关人员的培训和管理。
培训人员应对电缆的安装、维护和故障处理等方面进行培训，提高其技术水平；加强对电缆使用人员的管理和监督，确保其按照规定操作。
电气高压试验危险性分析及防范措施
电气高压试验危险性分析及防范措施电气高压试验是在配电系统和电气设备中进行的一种特殊测试，其目的是测试设备的耐压性能和绝缘能力。
虽然该测试在保证电气设备质量方面是非常重要的，但同时也存在一定的危险性。
需要进行危险性分析并采取相应的防范措施。
电气高压试验的主要危险因素包括电击、漏电、火灾和爆炸等。
下面是一些常见的危险性分析及防范措施。
1. 电击危险：电气高压试验涉及高电压，一旦操作人员接触电源线或测试设备，可能会导致电击事故。
为了防止电击事故发生，应采取以下防范措施：- 操作人员必须穿戴符合国家标准要求的绝缘鞋、绝缘手套和其他个人防护装备。
- 操作人员必须接受相关电气安全培训，了解高压电气设备操作规程和事故应急处理方法。
- 在高压设备周围设置安全警示标识和安全警示线，禁止未经许可的人员靠近作业区域。
- 在测试设备和电源线中使用绝缘材料，确保电流不会通过设备外部或人体。
- 定期检查和维护高压设备的绝缘性能，确保设备处于良好的工作状态。
- 在测试设备上设置漏电保护装置，及时切断电源，防止漏电电流过大。
3. 火灾和爆炸危险：由于电气高压试验中涉及到电弧和火花，存在火灾和爆炸的危险。
为了防止火灾和爆炸事故的发生，应采取以下防范措施：- 在测试设备周围设置钢板或耐火材料，以阻挡火花扩散。
- 保持作业区域的通风良好，及时排除积聚的可燃气体。
- 禁止在高压设备附近吸烟或使用明火。
除了上述的防范措施外，还应配备专业的检修人员和紧急救援设备，以应对可能发生的事故。
必要时，还可以考虑采用远程控制和自动化技术，减少人员直接接触高压设备的机会，降低事故发生的概率。
电气高压试验是一项非常重要的工作，但也存在一定的危险性。
通过对危险性的分析，并采取相应的防范措施，可以有效地保障操作人员的安全，并提高测试的质量和效率。

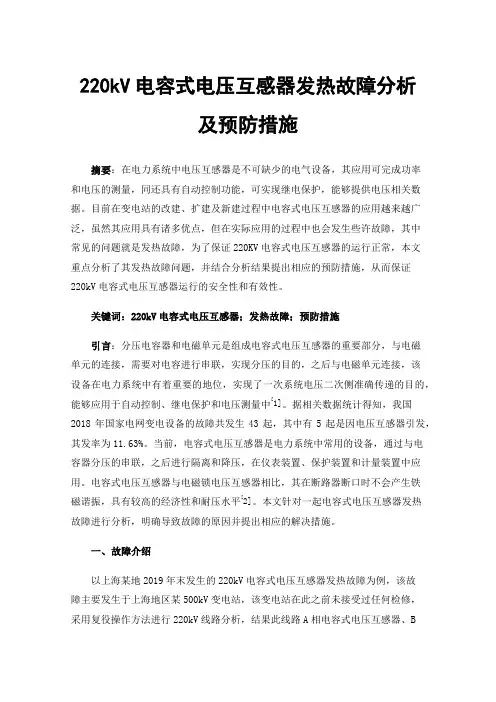

220kV电容式电压互感器发热故障分析及预防措施
220kV电容式电压互感器发热故障分析及预防措施摘要：在电力系统中电压互感器是不可缺少的电气设备，其应用可完成功率和电压的测量，同还具有自动控制功能，可实现继电保护，能够提供电压相关数据。
目前在变电站的改建、扩建及新建过程中电容式电压互感器的应用越来越广泛，虽然其应用具有诸多优点，但在实际应用的过程中也会发生些许故障，其中常见的问题就是发热故障，为了保证220KV电容式电压互感器的运行正常，本文重点分析了其发热故障问题，并结合分析结果提出相应的预防措施，从而保证220kV电容式电压互感器运行的安全性和有效性。
关键词：220kV电容式电压互感器；发热故障；预防措施引言：分压电容器和电磁单元是组成电容式电压互感器的重要部分，与电磁单元的连接，需要对电容进行串联，实现分压的目的，之后与电磁单元连接，该设备在电力系统中有着重要的地位，实现了一次系统电压二次侧准确传递的目的，能够应用于自动控制、继电保护和电压测量中[1]。
据相关数据统计得知，我国2018年国家电网变电设备的故障共发生43起，其中有5起是因电压互感器引发，其发率为11.63%。
当前，电容式电压互感器是电力系统中常用的设备，通过与电容器分压的串联，之后进行隔离和降压，在仪表装置、保护装置和计量装置中应用。
电容式电压互感器与电磁锁电压互感器相比，其在断路器断口时不会产生铁磁谐振，具有较高的经济性和耐压水平[2]。
本文针对一起电容式电压互感器发热故障进行分析，明确导致故障的原因并提出相应的解决措施。
一、故障介绍以上海某地2019年末发生的220kV电容式电压互感器发热故障为例，该故障主要发生于上海地区某500kV变电站，该变电站在此之前未接受过任何检修，采用复役操作方法进行220kV线路分析，结果此线路A相电容式电压互感器、B相电容式电压互感器与C相相比，前者电磁单元油箱正常，后者存在异常发热的现象，11.2℃为A相和B相温度，而C相温度高达33.6摄氏度，发现后将该220kV线路紧急拉停，同详细的检查二次回路的运行状况，但未见异常，因此对其进行相关试验以此完成诊断，并实施解体试验进行检查，明确故障情况。
高压支柱瓷绝缘子专项抽检技术标准
广西电网有限责任公司高压支柱瓷绝缘子专项抽检技术标准1、总则为规范广西电网有限责任公司(以下简称公司)高压支柱瓷绝缘子产品的专项质量抽检工作，保证抽检项目的合理性及结果判定的准确性，确保公司采购的高压支柱瓷绝缘子产品质量满足相关标准、采购合同的要求，特制定本方案。
2、适用范围本标准适用于公司采购的I1okV(66kV)及以上电压等级高压支柱瓷绝缘子的专 项抽样检测工作。
3、规范性引用文件GB/T8287.1-2008 标称电压高于IOOOV 系统用户内和户外支柱绝缘子第I 部 分：瓷或玻璃绝缘子的试验GB/T8287.2-2008 标称电压高于IOOOv 系统用户内和户外支柱绝缘子第2部分：尺寸与特性GB/T8411.1-2008 陶瓷和玻璃绝缘材料第1部分：定义和分类GB50150-2006 电力装置安装工程电气设备交接试验标准 GB/Z14389-2009 IOOOkV 交流系统用支柱绝缘子技术规范 D1/T596-1996 电力设备预防性试验规程 JB/T3384-1999 高压绝缘子抽样方案 JB/T9674-1999 超声波探测瓷件内部缺陷JB/T10061 A 型脉冲反射式超声波探伤仪通用技术条件JB/T10062 超声波探伤用探头性能测试方法JB/T8177-1999 绝缘子金属附件热镀钵层通用技术条件JB/T3384-1999 高压绝缘子抽样方案Q/GDW407-2010 高压支柱瓷绝缘子现场检测导则Q/CSG11402-2011 电力设备预防性试验规程4、工作内容和方法4.1抽样方式（1）抽样地点：供应商成品库或工地现场。
（2）检测地点：供应商工厂或检测机构。
（3）使用仪器设备对高压支柱瓷绝缘子成品的试验项目进行抽检，专业抽检人员在工厂现场抽检时可使用自带检测设备，也可利用供应商的检测设备，还可委托第三方检测机构进行检测，检测设备应在规定的计量检定周期内并处于正常工作状态。
（4）高压支柱瓷绝缘子成品试验项目的抽查试验主要以对高压支柱瓷绝缘子产品性能和可靠性有重大影响的关键性项目为主，且该项目在订货技术协议中规定为出厂试验项目。
高压开关柜触头发热原因分析及其对策
封闭式高压开关柜触头发热原因分析及其对策1.引言运行中的电力发电厂、变电站的高压开关柜是重要的电器设备。
而这些开关柜主要维护部位就是触头部位,如触头松动,弹性老化,接触面不洁等,都会引起触头温度的异常变化,以往由于没有可靠的手段在线检测触头运行温度,往往采用“计划维修”, 因此极易导致设备烧毁或突然停电等事故，在一定程度上影响了企业的效益。
近几年电力生产中广泛运用各种先进的温度测试设备，如：光纤光栅测温，取得了很好的效果，开关柜触头的温度得到了有效监视，触头发热事故大大减少。
封闭式高压柜在运行中不能打开，因此无法测量运行中柜内触头的实际温度。
封闭式开关柜内触头发热事故在近几年有增长的趋势，已经成为严重影响安全生产的难题。
结合我公司实际，下面以6 kV金属铠装抽出式开关柜为对象对此类事故原因进行分析。
2、我公司6kV封闭式开关柜概况2.1 6 kV封闭式开关柜的概况恒通化工股份有限公司热电厂现有三台60MW发电机，三台15MW发电机，总装机容量22.5万kw,年发电量12.7亿度。
我厂厂用电采用6kv供电,6kv封闭式高压开关柜采用常熟通用开关厂生产KYN18-12型户内交流金属铠装抽出式开关设备配用VD4真空断路器型号如下额定电压6KV 动稳定电流100KA额定电流1500A 4S热稳定电流40KA额定开断电流40KA 防护等级IP4X2.2封闭式开关柜结构特点封闭式高压开关柜的设备分布在4个相互独立的隔室内，分别是断路器室、母线室、电缆室、控制室。
按有关的规程要求，除实现电气连接、控制、通风而必须在隔板上开孔外，所有隔室呈封闭状态。
由于发热点在密封柜内，运行中的柜门禁止打开，值班人员无法通过正常的手段检测到开关内部特别是触头的温度，所以一旦触头发热严重必然造成事故发生，影响系统安全运行。
3、我厂6KV封闭式开关柜发热事故统计2007年3月，我厂6KV备用段6008#开关因触头发热故障减负荷。
2007年4月，我厂6KVI段进线开关6101#开关触头发热严重烧毁。
高压电气试验危险点的分析与防控措施
高压电气试验危险点的分析与防控措施高压电气试验是电气设备生产和运行过程中的一项重要测试，但同时也伴随着一定的危险性。
在进行高压电气试验时，如果不注意安全防护措施，就有可能会引发一系列的安全隐患。
对于高压电气试验的危险点进行分析，并采取相应的防控措施显得至关重要。
一、危险点分析1. 高压电击危险：在进行高压电气试验时，可能会出现高压电击人的危险，尤其是当工作人员在操作设备时不慎接触到带电部分，就会导致电击事故的发生。
2. 绝缘破损危险：设备的绝缘部分如果出现破损或老化，就会导致电气漏电，对工作人员的安全构成威胁。
3. 漏电保护不完善：在高压电气试验设备中，如果漏电保护系统不完善或操作不当，就有可能造成漏电事故，危及人员的生命安全。
4. 作业环境不佳：有时候高压电气试验需要在复杂的环境下进行，比如高温、潮湿、尘埃等环境中操作，这些因素都会增加工作人员的安全风险。
二、防控措施1. 严格执行操作规程：对于高压电气试验设备的操作，应该严格按照操作规程来执行，确保每一个步骤都符合安全要求。
2. 提高操作人员安全意识：对于操作人员，需要加强安全教育和培训，提高他们对高压电气试验安全风险的认识，养成良好的安全操作习惯。
3. 定期维护设备：对于高压电气试验设备的绝缘部分，需要进行定期的维护和检查，确保设备的绝缘性能良好，避免绝缘破损危险。
4. 完善漏电保护系统：在高压电气试验设备中，漏电保护系统是至关重要的，需要做好完善和定期检测，确保其正常工作。
5. 提供良好的作业环境：对于高压电气试验的作业环境，需要提供良好的通风、避雷、防潮等设施，以减少环境因素对操作人员的影响。
6. 使用个人防护装备：对于参与高压电气试验的人员，需要配备符合安全标准的个人防护装备，如绝缘手套、绝缘鞋等。
7. 配备应急救护设施：在高压电气试验现场应设置应急救护设施，包括急救箱、安全报警系统等，以及专门的急救人员。
ZA-10Y高压支柱绝缘子
二、技术国家标准 户内支柱绝缘子按国标GB8287.1~8287.2 《高压支柱瓷绝缘子》制造。 三、支柱绝缘子型号说明 Z——户内外胶装支柱绝缘子； ZN——户内内胶装支柱绝缘子； ZL——户内联合胶装支柱绝缘子； 对于外胶装支柱绝缘子，破折号前字母L 表示多棱式，字母A、B、D表示机械破坏负荷 分别为3.75，7. 5，20kN。字母后分数，分子 表示额定电压千伏数，分母为机械破坏负荷kN 数。 N——内胶装上下附件为单螺孔者； Y——外胶装和联合胶装下附件为圆形者； T——外胶装下附件为椭圆形者； F——外胶装下附件为方形者； G——高原型（老产品为GY）
结构，其特点是头部尺寸小。重量轻， 强度高和爬电距离大。可节约金属材料 和降低线路造价。为满足带电作业的需 要，在帽沿上采用国内传统的结构形状。 户内支柱绝缘子用于额定电压 6~35kV户内电站，变电所配电装置及电 器设备，用以绝缘和固定导电部分。 绝缘子适用于周围环境温度为40℃~+40℃，安装地点海拔高度普通型 不超过1000m，高原型不超过4000m。 绝缘子按胶装结构分为外胶装，内 胶装和联合胶装三种结构型式，绝缘子 按额定电压与抗弯强度等级分类如下：
ZA-10Y高压支柱绝缘子
中文名：支柱绝缘子 外文名：High pressure post insulator
发展历史 高压支柱绝缘子一般由绝缘件(如 瓷件)和金属附件(如钢脚、铁帽、法兰 等)用胶合剂胶合或机械卡装而成。绝 缘子在电力系统中应用很广，一般属于 外绝缘，在大气条件下工作。架空输电 线路、发电厂和变电所的母线和各种电 气设备的外部带电导体均须用绝缘子支 持，并使之与大地（或接地物）或其他 有电位差的导体绝缘。 一、高压支柱绝缘子概述 产品由铁帽、钢化玻璃件和钢脚组 成，并用水泥胶合剂胶合为一体。本产 品全部采用国际最先进的于下 游，所以绝缘子的效应并不取决于绝缘子同启 动子的相对位置。因此，对绝缘子效应的方向 性的原因还没有真正弄清楚。目前已发现有两 个基因座以反式活化方式影响绝缘子的功能。 基因S2J(Hw)编码的核蛋白识别绝缘子，绝缘子 同其结合后才有绝缘作用。当该基因突变后， 尽管y基因座中插入了绝缘子，但失去了绝缘 作用，y在所有组织中都表达。另一个基因座 是mod(mdg 4)，该基因发生突变后，其效应正 好与Su(Hw)相反，即这些突变型都增强了绝缘 作用，使绝缘子的绝缘效应不再有方向性而得 到扩展，也就是阻断了上游和下游两侧的增强 子的效应。有一种解释认为先是Su(Hw)同绝缘 子DNA结合后，使绝缘子有绝缘效应。 mod(mdg4)同Su(Hw)结合，使绝缘子失去绝缘 效应；突变的mod(mdg4)不能同Su(Hw)结合， 于是绝缘子又增强了绝缘作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压支柱瓷绝缘子异常发热原因分析及预防措施
摘要：支柱瓷绝缘子作为电网应用最为广泛的电气设备，主要起支持和绝缘的
作用。
随着运行年限的增加，由制造缺陷、运行条件、外部环境等因素带来的劣
化风险越来越大，相关文献表明，瓷绝缘子的机械强度还是电气强度都是随着运
行年限的增加而逐年下降的。
本文基于高压支柱瓷绝缘子异常发热原因分析及预
防措施展开论述。
关键词：高压支柱瓷绝缘子；异常发热原因分析；预防措施
引言
瓷绝缘子绝缘性能的下降，会造成电阻减小、泄漏电流增大，引起绝缘子的
异常发热，在长时间热效应的恶性循环下，可能发生炸裂或击穿等故障，严重影
响电网的运行安全。
因此，瓷绝缘子的发热问题理应值得关注。
1有限元分析
有限元方法的基本原理是将力模型中的未连接体分解为只连接有限数量节点
的有限数量的特定大小的单元，然后将相应的力应用于节点，以替代实际作用于
单元的外力。
对于每个单元，选择一个简单函数，根据分析中近似的概念表示单
元内位移的分布，并根据弹性理论中的能量原理（或其他分布原理）建立节点力
和节点位移之间的关系。
合并所有储存格关系可产生一组具有未知节点距离的代
数方程式。
求解这些表达式可以确定对象上有限数量的单个节点的位移。
1）缺
陷支承柱的模态频率可能稍有变化，采用共振技术作为误差评估工具；（2）正
常支撑柱和缺陷支撑柱的固有频率可能会发生变化，但存在ca的固有频率。
3.5 khz，而存在缺陷绝缘子会导致新的峰值；（3）不同的误差位置会影响添加新刀
尖的频率。
接近较低峰值频率的误差频率越低，接近较高新峰值频率的误差频率
越高；（4）误差深度及对新增峰值频率的不同影响，只影响裂纹越深、新峰值
越大的幅度。
2动态载荷下支柱瓷绝缘子的应力特征
漏电距离由于其机械强度、化学稳定性和出色的保温性能而广泛应用于电力
行业。
它们在支持和隔离电力系统方面发挥着重要作用，同时瓷在室外运行。
但是，它们受到外界各种因素的影响，瓷碗破裂的频率确保了电力系统的安全性和
正常化。
但是，对断裂事故进行多年统计分析后发现，在风力、短路力、地震等
动态荷载作用下发生柱裂缝的概率远远高于仅承受静态荷载的概率。
支柱法兰的
物理模型主要由金属附件组成，如瓷部件、混凝土外壳和法兰、主要由机械轴承
和电气绝缘引起的高功率陶瓷瓦、橡胶材料金属附件、外部瓷部件的机械紧固和
连接、金属附件法兰和实体瓷之间填充的混凝土外壳。
并在热结构耦合数学模型
的基础上，对瓷绝缘子的一个有限单元进行了建模，对相应的动态风力、短路功
率和地震动力学进行了数学模型的建模，分析了在动态风力、短路功率和地震波
影响下瓷分析的应力分布和最大拉伸应力。
结果会产生动态负载，从而增加隔热
层的数目。
动态风力、短路功率和动态地震载荷将最大拉伸应力增加约。
28.08%、33.99%和。
44.33%，其中瓷槽在不同载荷下最强的页岩应力接近底部法兰截面，
但沿瓷槽有一定距离。
本研究为圆柱瓷零件的装配和尺寸的使用提供了有效的指
导和指导。
3高压支柱瓷绝缘子异常发热预防措施
某案例：2017年8月，某供电公司运维人员对某220kV变电站进行例行红外
测温时，发现2号主变35kV主变闸刀A相右侧支柱瓷绝缘子发热明显，经红外
测温，该主变闸刀A相右侧支柱瓷绝缘子整体温度比该闸刀其他相支柱瓷绝缘子
高8～10℃（见图1）。
之后，运维人员对该把闸刀进行了连续跟踪红外测温，
发现该柱发热明显的瓷绝缘子始终高于其他正常瓷绝缘子8～10℃。
考虑到该把
闸刀已投运12年，机械、传动部件均有老化锈蚀迹象，经停电申请，对该把闸
刀进行了整体更换处理。
对某供电公司一起35kV高压支柱瓷绝缘子运行中异常
发热事故，对故障瓷绝缘子进行了加压模拟测温、直流泄漏电流检测、绝缘电阻
测试、超声波检测试验及解剖检查和空隙性吸红试验，结果表明，产生异常发热
的原因是该瓷绝缘子内部存在黄芯、疏松或裂纹等缺陷。
相关文献表明，运行高
压支柱瓷绝缘子因内部故障引起异常发热，在电压作用下易发生炸裂事故，对电
网安全运行构成严重威胁。
据此，提出如下建议：1）技术检测关口前移，在基
建阶段对高压支柱瓷绝缘子超声波检测形成全覆盖。
2．）加大对运行变电站支
柱瓷绝缘子红外测温频率，做好瓷绝缘子温升变化记录，如发现异常发热应及时
上报。
3）按照最新发布的《浙江电力系统污秽区分布图》，对不满足污秽等级
爬距要求的支柱瓷绝缘子应及时更换或做相应措施。
4）在检修过程中应加强对
高压支柱瓷绝缘子的外表面污秽清理工作。
4高压支柱瓷绝缘子定期检测建议
高度可调的瓷器用于隔离和支持静电放电组件。
电气设备的大规模运输也与
柱子上的大量裂缝有关，导致公共汽车坠落，影响了电网的安全运行。
因此，有
必要分析加强支撑违规的原因，总结裂缝的缺陷特征，并利用现有检测技术防止
违规发生。
在现场输送维护方面，国家运营公司出台了高压瓷零件绝缘现场检测
指南，规范瓷零件现场输送及预防实验。
不同的高压力裂变材料检测技术有缺点，但检测功能有限。
日常检查提高了效率，同时增加了错误的发生率，同时确保了
故障的有效性。
它使用不同的检测方法来检测不同类型的现场和周围环境。
为此，定期提出检测高压多孔瓷的建议。
（1）建议定期采用效率高、静电敏感的振动
检测方法，解决瓷检测负荷高的问题，在这种情况下，设备不能任意关闭。
（2）对于振动检测发现缺陷的多孔瓷分析，建议尽快停止停电，采用超声波技术检查
有效性，确定裂纹的准确位置。
（3）根据GBP/t 8287.1-2008（“1000v以上系统
用户的陶瓷或玻璃绝缘试验”）和第1部分：应力测试，通过弯曲试验来更换有
缺陷的高压多孔瓷绝缘材料，以验证更换有缺陷部件的机械性能。
（4）结合弯
曲试验结果，对同一批不合格的WT零售货物进行检验，以确定其是单个的还是
制造缺陷，例如。
b.需要更换批次中所有产品的制造工艺。
结束语
于强度高、绝缘等原因，瓷器在电力行业广泛应用。
瓷器是一种易受电压骤
降影响的脆性陶瓷材料，而瓷器分析则因环境影响、并发症、瓷器部件发生事故，对电力系统的安全运行构成严重威胁。
为此，重要的是要研究瓷绝缘子的缺陷机器，为电力系统的安全运行提供指导，例如b.用于瓷器的装配和操作维护。
参考文献：
[1]刘文晖，庞小峰，王增彬，孙帅，易少俊.550kV剪刀式隔离开关支柱瓷绝
缘子断裂分析及解决方案[J].广东电力，2020，33（06）：114-121.
[2]高博，闫振华，谭陈，赵禹来，荣飞，胡建林.35kV支柱瓷绝缘子机械性
能研究[J].电瓷避雷器，2019（06）：251-256.
[3]孙庆峰，周平，陈胤桢，李宁，刘学广，徐胜.支柱瓷绝缘子端面平行度及
孔中心偏移检测[J].电工电气，2019（05）：53-57.
[4]孙庆峰，柳青山，骆宗义，华正轩，邹君文，刘学广.高压支柱瓷绝缘子小
角度纵波探伤缺陷案例分析[J].浙江电力，2018，37（09）：28-30.
[5]何喜梅，赵德祥，王志惠，陈文强，刘高飞.高压支柱瓷绝缘子技术监督规程解读[J].智能电网，2016，4（01）：107-110.
[6]王春水，刘建屏，苏德瑞，陈君平，季昌国.高压支柱瓷绝缘子裂纹对振动特性尺寸效应研究[J].华北电力技术，2015（07）：7-11+16.。
