线路损耗功率计算
远距离输电中电路损耗功率的计算公式是什么？
远距离输电中电路损耗功率的计算公式是什么？在学习高中物理的时候往往会遇到很多关于物理问题，上课觉着什幺都懂了，可等到做题目时又无从下手。
以至于对于一些意志薄弱、学习方法不对的同学就很难再坚持下来。
过早的对物理没了兴趣，伤害了到高中的学习信心。
收集整理下面的这几个问题，是一些同学们的学习疑问，小编做一个统一的回复，有同样问题的同学，可以仔细看一下。
这里有几个问题，是一些同学们的学习疑问，我们做一个统一的回复，有同样困惑的同学可以看看。
【问：远距离输电中电路损耗功率的计算公式是什幺？】答：损耗功率计算式p=i2*r，i为输电线电流，r为整条线路总电阻。
远距离输电线各部分电压之间关系为u1=u2+△u；其中u1为升压变压器（右侧的）输出电压，u2 为降压变压器输入电压，△u为线路上的电压损失；△u=i*r。
【问：牛顿动力学难在哪里？】答：必修一研究的是牛顿动力学内容。
很多学生在学习高中物理时成绩下滑，对动力学问题的难点搞不明白。
解决动力学难题，同学们要从力、运动两条线上对物体进行分析，尤其是涉及到多个物体、多种复杂的运动模式时【问：在一些弹簧竖直放置题中，物体恰不能离开地面（桌面）是什幺意思？】答：物体恰好或刚好不能离开地面，是介于离开与未离开之间的特殊态，此时地面与物体没有压力作用（离开），此时物体上升的速度也必须为零。
同学们可以借助于零与正负数关系来理解。
【问：电容c的大小取决于什幺？】答：静电场这一章涉及到电容的公式有两个。
公式c=q/u是计算式，类似于r=u/i；另一个公式是决定公式c=es/4πkd，类似于这个公式，电阻r=ρl/s；显然，电容的大小是由后者决定的。
【问：物理题中常用哪些数学知识？】答：耐心科学寻找规律、选取相应的数学求解方法是解物理题的一个关键。
物理题求解过程中常用的数学方法有：不等式法、函数极值法、微。
传输线损耗计算公式
传输线损耗计算公式在电力传输和通信领域中，传输线损耗是一个重要的参数。
它指的是在信号传输过程中由于电阻、电感、电容等元件的存在而导致的能量损失。
了解和计算传输线损耗可以帮助我们评估系统的效率并做出相应的优化。
传输线损耗的计算公式可以通过以下方式表示：传输线损耗（dB）= 10 * log10(出入功率比)其中，出入功率比可以通过以下公式获得：出入功率比 = (出力功率 / 输入功率)在实际应用中，我们通常会采用以下方法来计算传输线损耗。
我们需要测量传输线的输入功率和输出功率。
输入功率是指信号输入到传输线的功率，而输出功率是指信号从传输线输出的功率。
这可以通过使用功率计或示波器来测量获得。
接下来，我们将测得的输入功率和输出功率代入上述公式中，计算出入功率比。
将出入功率比代入传输线损耗的计算公式，即可得到传输线的损耗。
需要注意的是，传输线损耗通常以分贝（dB）为单位。
分贝是一种用来表示两个功率之比的常用单位，它可以帮助我们更直观地了解信号的衰减程度。
通过以上的计算公式，我们可以得到传输线的损耗值。
这个数值可以帮助我们评估系统的性能，并作出相应的改进。
较低的传输线损耗意味着更高的效率和更好的信号质量，而较高的传输线损耗则可能导致信号衰减、干扰等问题。
在实际应用中，我们需要根据具体的情况选择合适的传输线和进行适当的设计。
例如，在电力系统中，我们可以通过选择合适的导线材料、增加导线的截面积、减小导线的长度等方式来降低传输线损耗。
而在通信系统中，我们可以采用更先进的传输线技术和信号处理方法来提高系统的性能。
传输线损耗的计算公式是评估电力传输和通信系统性能的重要工具。
通过了解和计算传输线损耗，我们可以更好地优化系统设计，提高能源利用效率和信号传输质量。
在实际应用中，我们需要根据具体情况选择合适的传输线和进行适当的设计，以确保系统的稳定性和可靠性。
电损耗计算公式完整版
电损耗计算公式
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
摆出公式：
电流等于电压与电阻之：I=U/R
功率等于电压与电流的积：P=U*I=U*U/R
db为化简大数字的计算，采用对数的方式将其进行缩小计算：db=10log p 电缆电阻等于电阻率与电缆长度的积再比上电缆的截面积
电阻率的计算公式为：ρ=RS/L。
ρ为电阻率——常用单位Ω·m
S为横截面积——常用单位㎡
R为电阻值——常用单位Ω
L为导线的长度——常用单位m
电缆选择的计算程序
（1）例：允许损耗为XdB,
X=10log p
计算所损耗的功率P
（2） P=U*U/R
根据额定功率与额定电压计算负载的等效电阻
（3）计算整个电路的电流
I=（P额—P负）/R负
（4）根据电流与损耗功率决定电缆的电阻
P=I*I*R
（5）根据电阻率与线路长度决定电缆的截面积
ρ=RS/L
电阻率请询问电缆生产厂家
几种金属导体在20℃时的电阻率材料电阻率(Ω m)
(1)银× 10-8
(2)铜× 10-8
(3)铝× 10-8
(4)钨× 10-8
(5)铁× 10-8
(6)铂× 10-7
(7)锰铜× 10-7
(8)汞× 10-7
(9)康铜× 10-7
(10)镍铬合金× 10-6
(11)铁铬铝合金× 10-6
(12) 铝镍铁合金× 10-6
(13)石墨(8～13。
线损计算方法
线损计算方法线损理论计算是降损节能,加强线损管理的一项重要的技术管理手段;通过理论计算可发现电能损失在电网中分布规律,通过计算分析能够暴露出管理和技术上的问题,对降损工作提供理论和技术依据,能够使降损工作抓住重点,提高节能降损的效益,使线损管理更加科学;所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算;线损理论计算是项繁琐复杂的工作,特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂,这项工作难度更大;线损理论计算的方法很多,各有特点,精度也不同;这里介绍计算比较简单、精度比较高的方法;理论线损计算的概念1．输电线路损耗当负荷电流通过线路时,在线路电阻上会产生功率损耗;1单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率,W；I--负荷电流,A；R--导线电阻,Ω2三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R3温度对导线电阻的影响：导线电阻R不是恒定的,在电源频率一定的情况下,其阻值随导线温度的变化而变化;铜铝导线电阻温度系数为a＝;在有关的技术手册中给出的是20℃时的导线单位长度电阻值;但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高,所以导线中的实际电阻值,随环境、温度和负荷电流的变化而变化;为了减化计算,通常把导线电阴分为三个分量考虑： 1基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率,Ω/km,; L--导线长度,km;2温度附加电阻Rt为Rt=atP－20R20式中a--导线温度系数,铜、铝导线a=0．004；tP--平均环境温度,℃;3负载电流附加电阻Rl为Rl= R204线路实际电阻为R=R20+Rt+Rl4线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗简称变损功率△PB配电变压器分为铁损空载损耗和铜损负载损耗两部分;铁损对某一型号变压器来说是固定的,与负载电流无关;铜损与变压器负载率的平方成正比;配电网电能损失理论计算方法配电网的电能损失,包括配电线路和配电变压器损失;由于配电网点多面广,结构复杂,客户用电性质不同,负载变化波动大,要起模拟真实情况,计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的;因为不仅要有详细的电网资料,还在有大量的运行资料;有些运行资料是很难取得的;另外,某一段时间的损失情况,不能真实反映长时间的损失变化,因为每个负载点的负载随时间、随季节发生变化;而且这样计算的结果只能用于事后的管理,而不能用于事前预测,所以在进行理论计算时,都要对计算方法和步骤进行简化; 为简化计算,一般假设：1线路总电流按每个负载点配电变压器的容量占该线路配电变压器总容量的比例,分配到各个负载点上;2每个负载点的功率因数cos 相同;这样,就能把复杂的配电线路利用线路参数计算并简化成一个等值损耗电阻;这种方法叫等值电阻法;等值电阻计算设：线路有m个负载点,把线路分成n个计算段,每段导线电阻分别为R1,R2,R3,…,Rn, 1．基本等值电阻Re3．负载电流附加电阻ReT在线路结构未发生变化时,Re、ReT、Rez三个等效电阻其值不变,就可利用一些运行参数计算线路损失;均方根电流和平均电流的计算利用均方根电流法计算线损,精度较高,而且方便;利用代表日线路出线端电流记录,就可计算出均方根电流IJ和平均电流IP;在一定性质的线路中,K值有一定的变化范围;有了K值就可用IP代替IJ;IP可用线路供电量计算得出,电能损失计算1线路损失功率△PkW△P=3KIP2Re+ReT+ReI×10-3如果精度要求不高,可忽略温度附加电阻ReT和负载电流附加电阻ReI;2线路损失电量△W3线损率 4配电变压器损失功率△PB5配电变压器损失电量△WB6变损率 B7综合损失率为 + B;另外,还有损失因数、负荷形状系数等计算方法;这些计算方法各有优缺点,但计算误差较大,这里就不再分别介绍了;低压线路损失计算方法低压线路的特点是错综复杂,变化多端,比高压配电线路更加复杂;有单相供电,3×3相供电,3×4相供电线路,更多的是这几种线路的组合;因此,要精确计算低压网络的损失是很困难的,一般采用近似的简化方法计算;简单线路的损失计算1．单相供电线路1一个负荷在线路末端时：2多个负荷时,并假设均匀分布：2．3×3供电线路1一个负荷点在线路末端2多个负荷点,假设均匀分布且无大分支线3．3×4相供电线路1A、B、C三相负载平衡时,零线电流IO=0,计算方法同3×3相线路;由表6-2可见,当负载不平衡度较小时,a值接近1,电能损失与平衡线路接近,可用平衡线路的计算方法计算;4．各参数取值说明1电阻R为线路总长电阻值;2电流为线路首端总电流;可取平均电流和均方根电流;取平均电流时,需要用修正系数K进行修正;平均电流可实测或用电能表所计电量求得;3在电网规划时,平均电流用配电变压器二次侧额定值,计算最大损耗值,这时K=1;4修正系数K随电流变化而变化,变化越大,K越大；反之就小;它与负载的性质有关;复杂线路的损失计算0．4kV线路一般结构比较复杂;在三相四线线路中单相、三相负荷交叉混合,有较多的分支和下户线,在一个台区中又有多路出线;为便于简化,先对几种情况进行分析;1．分支对总损失的影响假设一条主干线有n条相同分支线,每条分支线负荷均匀分布;主干线长度为ι;则主干电阻Rm=roL分支电阻Rb=roι总电流为I,分支总电流为Ib=I/n1主干总损失△Pm2各分支总损失△Pb3线路全部损失4分支与主干损失比也即,分支线损失占主干线的损失比例为ι/nL;一般分支线小于主干长度,ι/nL＜1/n2．多分支线路损失计算3．等值损失电阻Re4．损失功率5．多线路损失计算配变台区有多路出线或仅一路出线,在出口处出现多个大分支的损失计算;设有m路出线,每路负载电流为I1,I2,…,Im台区总电流I=I1+I2…+Im每路损失等值电阻为Re1,Re2,…,Rem则△P=△P1+△P2+…+△Pm=3I21Re1+I22Re2+…+I2mRem如果各出线结构相同,即I1=I2=…=ImRe1=Re2=…=Rem6．下户线的损失主干线到用各个用户的线路称为下户线;下户线由于线路距离短,负载电流小,其电能损失所占比例也很小,在要求不高的情况下可忽略不计;取：下户线平均长度为ι,有n个下户总长为L,线路总电阻R=roL,每个下户线的负载电流相同均为I;1单相下户线△P=2I2R=2I2ro L2三相或三相四线下户△P=3I2R=3I2roL电压损失计算电压质量是供电系统的一个重要的质量指标,如果供到客户端的电压超过其允许范围,就会影响到客户用电设备的正常运行,严重时会造成用电设备损坏,给客户带来损失,所以加强电压管理为客户提供合格的电能是供电企业的一项重要任务; 电网中的电压随负载的变化而发生波动;国家规定了在不同电压等级下,电压允许波动范围;国电农1999652号文对农村用电电压做了明确规定：1配电线路电压允许波动范围为标准电压的±7%;2低压线路到户电压允许波动范围为标准电压的±10%;电压损失是指线路始端电压与末端电压的代数差,是由线路电阻和电抗引起的;电抗感抗是由于导线中通过交流电流,在其周围产生的高变磁场所引起的;各种架空线路每千米长度的电抗XOΩ/km,可通过计算或查找有关资料获得;表6-3给出高、低压配电线路的XO参考值; 三相线路仅在线路末端接有一集中负载的三相线路,设线路电流为I,线路电阻R,电抗为X,线路始端和末端电压分别是U1,U2,负载的功率因数为cos ;电压降△ù=△ù1-△ù2=IZ电压损失是U1、U2两相量电压的代数差△U=△U1-△U2由于电抗X的影响,使得ù1和ù2的相位发生变化,一般准确计算△U很复杂,在计算时可采用以下近似算法：△U=IRcos +ιXsin 一般高低压配电线路该类线路负载多、节点多,不同线路计算段的电流、电压降均不同,为便于计算需做以下简化;1．假设条件线路中负载均匀分布,各负载的cos 相同,由于一般高低压配电线路阻抗Z的cosZ=0．8～0．95,负载的cos 在0．8以上,可以用ù代替△U进行计算;2．电压损失线路电能损失的估算线路理论计算需要大量的线路结构和负载资料,虽然在计算方法上进行了大量的简化,但计算工作量还是比较大,需要具有一定专业知识的人员才能进行;所以在资料不完善或缺少专业人员的情况下,仍不能进行理论计算工作;下面提供一个用测量电压损失,估算的电能损失的方法,这种方法适用于低压配电线路;1．基本原理和方法1线路电阻R,阻抗Z之间的关系2线路损失率由上式可以看出,线路损失率与电压损失百分数△U%成正比,△U%通过测量线路首端和末端电压取得;k为损失率修正系数,它与负载的功率因数和线路阻抗角有关;表6-4、表6-5分别列出了单相、三相无大分支低压线路的k值;在求取低压线路损失时的只要测量出线路电压降△U,知道负载功率因数就能算出该线路的电能损失率;2．有关问题的说明1由于负载是变化的,要取得平均电能损失率,应尽量取几个不同情况进行测量,然后取平均数;如果线路首端和末端分别用自动电压记录仪测量出一段时间的电压降;可得到较准确的电能损失率; 2如果一个配变台区有多路出线,要对每条线路测取一个电压损失值,并用该线路的负载占总负载的比值修正这个电压损失值,然后求和算出总的电压损失百分数和总损失率;3线路只有一个负载时,k值要进行修正;4线路中负载个数较少时,k乘以1+1/2n,n为负载个数;。
线损计算方法
线损计算方法线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑： 1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。

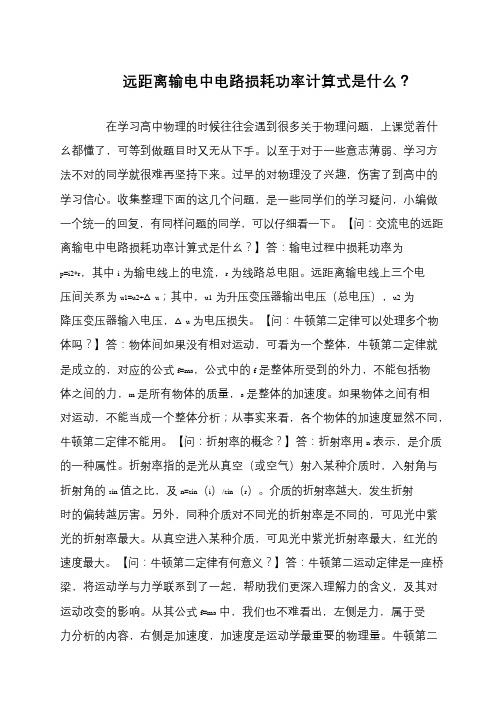

远距离输电中电路损耗功率计算式是什么？
