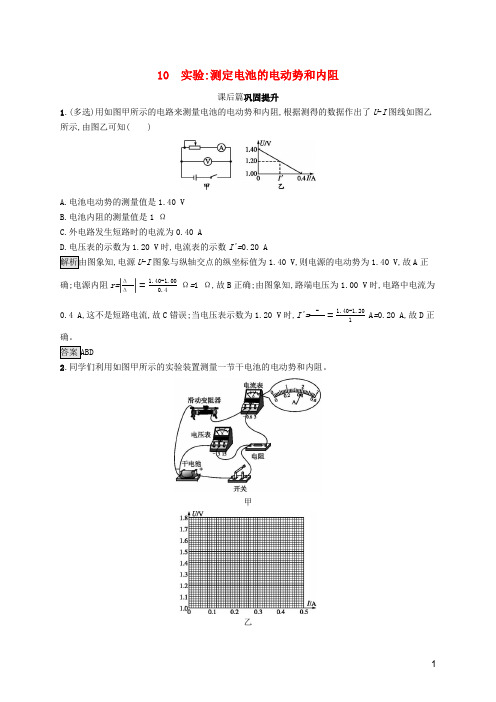

10实验:测定电池的电动势和内阻课后篇巩固提升1.(多选)用如图甲所示的电路来测量电池的电动势和内阻,根据测得的数据作出了U-I图线如图乙所示,由图乙可知()A.电池电动势的测量值是1.40 VB.电池内阻的测量值是1 ΩC.外电路发生短路时的电流为0.40 AD.电压表的示数为1.20 V时,电流表的示数I'=0.20 A,电源U-I图象与纵轴交点的纵坐标值为1.40 V,则电源的电动势为1.40 V,故A正确;电源内阻r=|ΔUΔU |=1.40-1.000.4Ω=1 Ω,故B正确;由图象知,路端电压为1.00 V时,电路中电流为0.4 A,这不是短路电流,故C错误;当电压表示数为1.20 V时,I'=U-UU =1.40-1.201A=0.20 A,故D正确。

2.同学们利用如图甲所示的实验装置测量一节干电池的电动势和内阻。

甲乙(1)图中电流表的示数为 A。

(2)调节滑动变阻器,电压表和电流表的示数记录如下表:请根据表中的数据,在图乙的坐标纸上作出U-I图线。

由图线求得:电动势E= V,内阻r=Ω。

(3)实验时,小明进行了多次测量,花费了较长时间,测量期间一直保持电路闭合。

其实,从实验误差角度考虑,这样的操作不妥,因为。

电流表选择的量程是0.6 A,所以此时电流表的示数为0.400 A。

(2)根据表中的数据,画出U-I图象如图所示。

根据图象可知,纵轴的截距表示电动势,直线的Ω=1.22 Ω。

斜率的绝对值表示内阻,所以电动势E=1.60 V,内阻r=1.6-1.00.49(3)干电池长时间使用后,电动势和内阻会发生变化,导致实验误差增大。

.400(2)如图所示1.60(1.58~1.62均可)1.22(1.18~1.26均可)(3)干电池长时间使用后,电动势和内阻会发生变化,导致实验误差增大3.为测量一电源的电动势及内阻(1)下列三个电压表中选一个改装成量程为9 V的电压表A.量程为1 V、内阻大约为1 kΩ的电压表B.量程为2 V、内阻大约为2 kΩ的电压表C.量程为3 V、内阻为3 kΩ的电压表选择电压表串联kΩ的电阻可以改装成量程为9 V的电压表。

人教版高中物理选修3-1第二章《恒定电流》测试题(含答案)

第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。

2019_2020学年高中物理第二章恒定电流章末检测(含解析)新人教版选修3_1

8 W的小灯泡L及开关闭合时，发现灯泡发光．按图所示的接法，当滑片3．电阻I1I2＝，则A．4C．9解析：并联电路中通过各支路电阻的电流与它的阻值成反比，R1R2＝2I1，所以正确．阻变为( )A.n－RnB. nRn－1D．nR端移动时，R5接入电路的电阻值变小，．电路中的电流表示数增大．电路中的电流表示数减小解析：当油面下降时，浮标位置降低，在杠杆作用下，滑动变阻器的滑片滑动变阻器连入电路的阻值变大，根据I＝UR＋R′可知电路中的电流变小，实验的电路图应选用________(填字母代号)．实验得到小灯泡的伏安特性曲线如图所示，如果这个小灯泡两端所加电压为则小灯泡在该温度时的电阻是________ Ω.随着电压增大，温度升高，小灯泡的电阻选填“增大”“减小”或“不变”)．10．(15分)某学生实验小组利用如图所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻．使用的器材有：多用电表；电压表：量程0～5 V，内阻十几千欧；滑动变阻器：最大阻值5 kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点．(2)将图中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图甲所示，这时电压表的示数如图乙所示，多用电表和电压表的读数分别为________ kΩ和________ V.调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表和电压表的读数4.00 V．从测量数据可知，电压表的内阻为________ k多用电表阻挡内部电路可等效为由一个无内阻的电池、而成的电路，如图所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为，电阻“×1 k”挡内部电路的总电阻为________ k使用多用电表测电阻时，换挡后需重新进行欧姆调零．多用电表欧姆调零的方法是先把红、黑表笔短接，再调节欧姆调零旋钮，使指针满偏．在图中画出连线，将器材按原理图连接成实验电路．6组数据并根据这些数据在图中画出了U－I图象，________ V，求出电池内阻r＝________ Ω.思路点拨：本题是利用伏安法测电池的电动势和内阻，在U－按照实验原理图将实物图连接起来，如图所示．1.45 V ，此即为电池电动势E ，交I ，由闭合电路欧姆定律得I ＝E －U 2r ，则r ＝E －U 2I ＝1.45(2)1.45 0.69如图所示，有一提升重物用的直流电动机，内阻r 所产生的热量是多少？。

2019-2020学年高中物理第2章恒定电流2.1电源和电流练习(含解析)新人教版选修3-1

基础巩固匕1关于电流的说法正确的是（）A 根据IB. 电流有方向，电流是矢量C 如果在相等的时间内通过导体横截面的电荷量相等，则导体中的电流是恒定电流D 电流的单位“安培”是国际单位制中的基本单位解析:根据II 是通过某一横截面积的电荷量 Q 与通过这些电荷量所用时间 t 的比值,当t 一定时,I与Q 成正比，当Q —定时，通电时间越长，电流越小，故A 错误；电流有方向，但电流的运算满足代数法则，而矢量的运算满足平行四边形定则，故电流是标量，故B 错误；恒定电流的大小和方向都不随时间变化，而在任何相等的时间内通过导体横截面的电荷量相等，只能说明大小相等，不能说明方向也不变，故C 错误；电流的单位“安培”是国际单位制中的基本单位，故D 正确。

C 2关于电流，以下说法正确的是（）A. 通过截面的电荷量就是电流的大小B. 电流的方向就是电荷定向移动的方向C. 在导体中，只要自由电荷在运动，就一定会形成电流D. 导体两端没有电压就不能形成电流解析：根据电流的概念，电流是单位时间内通过截面的电荷量为电流方向，知B 错；自由电荷持续地定向移动才会形成电流匕3金属导体内电流增强，是因为（）A. 导体内单位体积的自由电子数增多B. 导体内自由电子定向移动的速率增大C. 导体内电场的传播速率增大D. 导体内自由电子的热运动速率增大课时过关•能力提升1电源和电流，知A 错；规定正电荷定向移动的方向匕4（多选）如图所示，将左边的铜导线与右边的铝导线连接起来，已知铝导线的横截面积是铜导线横截面积的2倍。

在铜导线上取一个截面A,在铝导线上取一个截面B,若在1 s内垂直地通过它们的电子数相等，那么,通过这两个截面的（）i BA. 电流相等B. 电流不相等C. 自由电子定向移动的速率相等D. 自由电子定向移动的速率不相等解析:|由电流定义知I A正确,B错误。

由电流的微观表达式l=nSev知,I、n、e均相等,因为S<S,所以V A>V B,故C错误,D正确。

高中物理选修3-1 第二章《恒定电流》测试卷

第二章《恒定电流》测试卷一、单选题(共15小题)1.为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置在强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在．如图所示是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器RB所在处出现断针时，电流表的电流I，a、b两端的电压U将()A．I变大，U变大B．I变小，U变小C．I变大，U变小D．I变小，U变大2.某学校创建绿色校园，如图甲为新装的一批节能灯，该路灯通过光控开关实现自动控制：电灯的亮度可自动随周围环境的亮度改变而改变．如图乙为其内部电路简化原理图，电源电动势为E，内阻为r，Rt为光敏电阻(光照强度增加时，其电阻值减小)．现增加光照强度，则下列判断正确的是()A．电源路端电压不变B．R0两端电压变大C． B灯变暗，A灯变亮D．电源总功率不变3.在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时()A．RM变大，且R越大，U增大越明显B．RM变大，且R越小，U增大越明显C．RM变小，且R越大，U增大越明显D．RM变小，且R越小，U增大越明显4.电源的电动势为4.5 V，内电阻为0.50 Ω，外电路接一个4.0 Ω的电阻，这时电源路端的电压为（）A． 5.0 VB． 4.5 VC． 4.0 VD． 3.5 V5.按图连接电路后，灯泡L不亮，用欧姆表检查灯泡L，发现L是好的，用电压表测得Ucd＝Ubd＝0，＝6 V．由此可断定该电路可能发生的故障是()UadA．R1短路B．R2短路C．R1断路D．R2断路6.关于逻辑电路，下列说法正确的是()A．逻辑电路就是数字电路B．逻辑电路可存在两种以上的状态C．集成电路由三种最基本的门电路构成D．集成电路可靠性高、寿命长，但耗电量高7.三盏灯泡L1(110 V、100 W)、L2(110 V、60 W)和L3(110 V、25 W)，电源所能提供的电压为220 V，在图示的四个电路中，能通过调节滑动变阻器R使电路中各灯泡均能够正常发光且最省电的一种电路是()A．B．C．D．8.室内有五种用电器：1.5 kW的电饭锅，200 W的电冰箱，750 W的取暖器，250 W的电视机和2 kW的空调机，供电电压是220 V，进线处有13 A的保险丝，为不使保险丝烧断，下列用电器不能同时使用的是()A．电饭锅和电冰箱B．取暖器和空调机C．电饭锅和空调机D．电冰箱、电视机和空调机9.用电器与电源相距L，线路上电流强度为I，为使输电线上的电压损失不超过U，已知输电线的电阻率为ρ，那么输电线的横截面积最小值应是()A．B．C．D．10.有三个电阻，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1∶I2∶I3是()A． 6∶4∶3B． 3∶4∶6C． 2∶3∶4D． 4∶3∶211.电动机的电枢阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是()A．电动机消耗的电能为B．电动机消耗的电能为I2RtC．电动机线圈产生的热量为I2RtD．电动机线圈产生的热量为UIt12.关于电功W和电热Q的说法正确的是()A．在任何电路中都有W＝UIt、Q＝I2Rt，且W＝QB．在任何电路中都有W＝UIt、Q＝I2Rt，但W不一定等于QC．W＝UIt、Q＝I2Rt均只有在纯电阻电路中才成立D．W＝UIt在任何电路中都成立，Q＝I2Rt只在纯电阻电路中才成立13.关于电流，以下说法正确的是()A．通过截面的电荷量多少就是电流的大小B．电流的方向就是电荷定向移动的方向C．在导体中，只要自由电荷在运动，就一定会形成电流D．导体两端没有电压就不能形成电流14.下列物理公式属于定义式的是()A．I＝B．a＝C．E＝kD．R＝15.有一“3 V，3 W”的小灯泡，则接入下列的哪一电源可使小灯泡最亮（）A．E=3 V，r=1.0 ΩB．E=3 V，r=1.5 ΩC．E=3 V，r=2.0 ΩD．E=3 V，r=2.5 Ω二、实验题(共3小题)16.如图所示，螺旋测微器的读数为mm，20分度的游标卡尺读数为mm．17.在“测定电源的电动势和内阻”的实验中，有以下器材：A．待测干电池组E(电动势约为4.5 V，内阻r约2 Ω)B．电压表(量程3 V、内阻很大)C．电流表(量程0.5 A、内阻很小)D．滑动变阻器(0～20 Ω)E．电阻箱R0(0～999.9 Ω，用作定值电阻)F．开关、导线若干①若实验中调节滑动变阻器，电压表示数变化不明显，可采用给电源________(“串联”或“并联)一个电阻箱，如图甲中电阻箱面板显示其阻值R0＝________Ω.②图中乙为用以上器材连接的不完整的电路，为完成实验，请在乙图中补画出一根导线构成完整实验电路．③利用实验测得的多组电压表示数和对应的电流表示数，绘出了如图丙所示的U－I关系图线，若图线在U轴的截距为U0，在I轴的截距为I0，则可以求得电池组电动势E＝__________，内阻r＝________.(用给定的物理量符号表示)．18.某学习小组探究一小电珠在不同电压下的电功率大小，实验器材如图甲所示，现已完成部分导线的连接．①实验要求滑动变阻器的滑片从左到右移动过程中，电流表的示数从零开始逐渐增大．请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接；②某次测量，电流表指针偏转如图乙所示，则电流表的示数为______ A③该小组描绘的伏安特性曲线如图丙所示，根据图线判断，将____只相同的小电珠并联后，直接与电动势为3 V、内阻为1 Ω的电源组成闭合回路，可使小电珠的总功率最大，其总功率的值约为____ W(保留两位小数)．三、计算题(共3小题)19.(1)在金属导体中，若10 s 内通过横截面的电荷量为10 C，则导体中的电流为多少安？(2)某电解槽横截面积为0.5 m2，若10 s 内沿相反方向通过横截面的正、负离子的电荷量均为10 C，则电解液中的电流为多少安？20.国家大力推广节能环保汽车，电动汽车是许多家庭的首选.已知电动汽车的电源是由30组蓄电池串联组成的，当正常行驶时，电路中的电流为5 A，在10 min内电源做功1.8×105J，则这组蓄电池的总电动势是多少？每组的电动势为多少？21.某电路两端电压保持不变，当电路电阻为20 Ω时，其电流强度为0.3 A，电阻增加到30 Ω 时，其电路中的电流强度要减小多少？电路两端的电压为多大？四、填空题(共3小题)22.多用电表表头的示意图如图所示.在正确操作的情况下：(1)若选择开关的位置如箭头a所示，则测量的物理量是________，测量结果为______.(2)若选择开关的位置如箭头b所示，则测量的物理量是________，测量结果为______.(3)若选择开关的位置如箭头c所示，则测量的物理量是______，测量结果为________.23.在“测定电池的电动势和内阻”的实验中，用测出的数据画出了电源的U－I图象，如图所示，若E、r分别表示电池的电动势和内电阻，则：E＝____V；r＝______Ω.24.如图所示是一种应用逻辑电路制作的简易走道灯电路图，R0是一个光敏电阻，当走道里光线较暗时或是将手动开关S接通时，灯都会亮．则在电路图的虚线框内的门电路应是________门，当有光照到光敏电阻上R0时，门电路的输入端B是________电位．答案解析1.【答案】C【解析】由题意知RB的电阻随断针的出现而减小，即外电路的电阻减小，由闭合电路欧姆定律有I＝可知I总增大，再由U外＝E－I总r可知，外电压U减小．而由U1＝I总R1可知，U1增大，U2总必减小，I2减小，由电流表的电流I＝I总－I2可知，电流表的电流必变大．故A、B、D错误，选项C正确．2.【答案】B【解析】由题意，增加光照强度，Rt减小，外电路总电阻减小，根据闭合电路欧姆定律得知，干路电流I增大，电源的内电压增大，路端电压U减小，则A灯变暗，通过R0的电流I0＝I－I A，I增大，而I A减小，则I0增大，R0两端电压U0增大，而R0、B灯的电压之和等于路端电压，路端电压减小，则知，B灯的电压减小，B灯变暗；电源的总功率P＝EI，I增大，则P增大．故B正确，A、C、D错误．3.【答案】C【解析】当RM变大时，回路的总电阻R总变大，根据I总＝，得干路中的电流I总变小，S两端的电压U＝I总RS变小，故选项A、B错误；当RM变小时，回路的总电阻R总变小，根据I总＝，得干路中的电流I总变大，S两端的电压U＝I总RS变大，而且R越大，RM变小时，对回路的总电阻变化的影响越明显，故选项C正确，选项D错误．4.【答案】C【解析】根据闭合电路的欧姆定律，回路中电流，路端电压，故C正确，A、B、D错误.5.【答案】C【解析】由题意可知Uad＝6 V，说明电源没问题；Ucd＝Ubd＝0说明电路中没有电流，应该是断路，＝6 V说明ad间有断路其余部分是连通的，可判断R1断路，故选C.Uad6.【答案】A【解析】数字电路遵循逻辑关系计算，所以又叫逻辑电路，A正确；从逻辑关系看，门电路的输入端或输出端只有两种状态，无信号以“0”表示，有信号以“1”表示．也可以规定：低电平为“0”，高电平为“1”，B错误；集成电路是由与、或、非、与非、或非等基本逻辑门为基本单元构建的，C 错误；集成电路可靠性高、寿命长，耗电量低，D错误；故选A.7.【答案】C【解析】由题可知，三盏灯泡的额定电压相同，由公式P＝分析可知，L3(110 V、25 W)的电阻最大，L1(110 V、100 W)最小．A、三个灯并联时，调节R可以使三个电灯的电压都为110 V，都能正常发光，电阻R消耗的功率与三个电灯消耗的总功率相同，则电路消耗的总功率为2×(100＋60＋25)W＝370 W.B、由于L3(110 V、25 W)的电阻最大，则R、L2和L1并联后，总电阻一定小于L3的电阻，L3分得的电压大于R、L2和L1并联的电压，即大于110 V，L3将被烧毁．C、调节R，能使L1与R、L2和L3并联的电阻相等，电压都等于110 V，即能使三个灯都能正常发光，电路消耗的总功率为2×100 W＝200 W.D、调节R，能使两个并联总电阻相等，电压相等，都能使三个灯正常发光，电路消耗的总功率为2×(100＋60) W＝320 W.可见，灯泡均能够正常发光且最省电的一种电路是C.8.【答案】C【解析】根据题意可知，该室能够使用的用电器的总功率最大为P max＝UI max＝220×13 W＝2.86 kW，显然，电饭锅和空调机的总电功率达到了3.5 kW>2.86 kW，不能同时使用．9.【答案】B【解析】根据欧姆定律得，R＝，根据电阻定律R＝，又l＝2L，解得S＝，故B正确，A、C、D错误．故选B.10.【答案】A【解析】因为R1∶R2∶R3＝2 Ω∶3 Ω∶4 Ω＝2∶3∶4，所以I1∶I2∶I3＝∶∶＝6∶4∶3.11.【答案】C【解析】电动机正常工作时，电动机消耗的电能为，由于欧姆定律不成立，＞I，则＞，A错误；有U＞，则大于，B错误；根据焦耳定律得知，电动机线圈产生的热量为，C 正确，D错误.12.【答案】B【解析】W＝UIt是电功的定义式，适用于任何电路，Q＝I2Rt是焦耳热的定义式，也适用于任何电路，如果是纯电阻电路W＝Q，在非纯电阻电路中W>Q，B对，A、C、D错.13.【答案】D【解析】根据电流的概念，电流是单位时间通过截面的电荷量，知A项错．规定正电荷定向移动的方向为电流方向，B项错．自由电荷持续的定向移动才会形成电流，C错，D对．14.【答案】D【解析】任何一个定义式，都不存在正比与反比的关系，它只表示量度该物理量的一种方法．电流的定义式是I＝，A错误；加速度的定义式是a＝，B错误；电场强度的定义式是E＝，C 错误；R＝是电阻的定义式，D正确．15.【答案】A【解析】灯泡接到电源上，灯泡上的电压为外电压，根据闭合电路欧姆定律，电源内阻越小，电路电流越大，灯泡两端电压越大，消耗的实际功率越大，灯泡越亮，故A正确，B、C、D错误. 16.【答案】6.768 104.05【解析】螺旋测微器的固定刻度读数为6.5 mm，可动刻度读数为0.01×26.8 mm=0.268 mm，所以最终读数为（6.5+0.268）mm=6.768 mm．游标卡尺的主尺读数为104 mm，游标读数为0.05×1 mm=0.05 mm，所以最终读数为(104+0.05) mm=104.05 mm．17.【答案】(1)串联8.0(2)如图所示(3)U0－R0【解析】(1)实验中调节滑动变阻器，电压表示数变化不明显，说明电源内阻太小，串联一定值电阻，相当于把电源内阻变大了，可以让电压表的变化明显；电阻箱面板显示其阻值R0＝8 Ω.(2)由实验原理连接实物图．(3)如图丙所示的U－I关系图线，若图线在U轴的截距为U0，在I轴的截距为I0，则可以求得电池组电动势E＝U0.斜率的大小等于电池组内阻和电阻箱阻值之和．所以电池组内阻r＝－R0.18.【答案】①见解析图②0.44③4 2.25【解析】实物图如图所示；由图知电流表量程为0.6 A，所以读数为0.44 A；电源内阻为1 Ω，所以当外电路总电阻等于电源内阻时，消耗电功率最大，此时外电路电压等于内电压等于 1.5 V，由图知当小电珠电压等于1.5 V时电流约为0.38 A，此时电阻约为R＝≈3.95 Ω，并联后的总电阻为1 Ω，所以需要4个小电珠，小电珠消耗的总功率约为P＝＝W＝2.25 W.19.【答案】(1)1 A(2)2 A【解析】(1)10 s内通过某一横截面的电荷量是10 C，所以I＝＝1 A(2)正电荷形成的电流为I1＝＝1 A负电荷形成的电流为I2＝＝1 A因负电荷形成的电流方向与其定向移动方向相反，所以两种电荷形成电流方向相同．故电解液中的电流为：I＝I1＋I2＝2 A.20.【答案】60 V 2 V【解析】电源移送电荷量为：q＝It＝5×10×60 C＝3 000 C，这组蓄电池的总电动势为：E＝＝V＝60 V每组的电动势为：E1＝＝V＝2 V.21.【答案】0.1 A 6 V【解析】电路两端电压不变，根据欧姆定律I＝得＝，ΔI＝0.1 AU＝IR＝20×0.3 V＝6 V.22.【答案】(1)直流电压 1.25 V(2)直流电流50 mA(3)电阻 1 700 Ω【解析】(1)选择开关位置在a，测量的物理量是直流电压，其量程为2.5 V，精度为0.05 V，读数到本位，测量结果为1.25 V.(2)选择开关位置在b，测量的物理量是直流电流，其量程为100 mA，精度为2 mA，读数到本位，测量结果为50 mA.(3)选择开关位置在c，测量的物理量是电阻，其倍率为×100，测量结果为17×100 Ω＝1 700 Ω. 23.【答案】1.40 1【解析】由U＝E－Ir可知图象与纵坐标的交点为电源电动势，图象的斜率表示电源内阻，所以E＝1.4 V，r＝Ω＝1 Ω24.【答案】或低【解析】通过对电路的分析，明确输入信号是高电位还是低电位，结合输出对输入的要求，确定选择怎样的门电路，实现对电路的自动控制．手动开关接通时，在A端输入高电位．有光线照射时，光敏电阻的阻值较小，B端输入低电位．所以，S闭合A输入为1，断开A输入为0.光照射强时，B输入为0，光照射弱时，B输入为1.电路要求光线较暗或手动开关S接通时，灯都会亮，因此应选择“或”门电路．。

2019-2020年人教版高中物理选修3-1 第二章：恒定电流章末检测.docx

第二章：恒定电流章末检测(60分钟 100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．当外电路电阻分别为8 Ω和2 Ω时，单位时间外电路放出的热量正好相等，则电源的内阻为( )A ．1 ΩB ．2 ΩC ．4 ΩD ．8 Ω2.两个小灯泡，分别标有“1 A 4 W ”和“2 A 1 W ”的字样，则它们均正常发光时的电阻阻值之比为( )A.2∶1B.16∶1C.4∶1D.1∶163．(双选)锂电池因能量高环保无污染而广泛使用在手机等电子产品中．现用充电器为一手机锂电流充电，等效电路如图所示，充电器电源的输出电压为U ，输出电流为I ，手机电流的内阻为r ，下列说法正确的是( )A ．电能转化为化学能的功率为UI －I 2rB ．充电器输出的电功率为UI ＋I 2rC ．电池产生的热功率为I 2rD ．充电器的充电效率为IrU×100%4．用欧姆表“×10”挡测量一个电阻的阻值，调零后测量时，发现指针的偏转角很小，下列说法中正确的是( )A ．这个电阻值很小B ．这个电阻值很大C ．为了把电阻测量得更准确些，应换用“×1”挡，重新调零后再测量D ．为了把电阻测量得更准确些，应换用“×100”挡后直接测量5. 如图所示的电路中，电源电动势为6 V ，当开关S 接通后，灯泡L 1和L 2都不亮，用电压表测得各部分电压是U ab ＝6 V ，U ad ＝0，U cd ＝6 V ，由此可判定( )A.L 1和L 2的灯丝都烧断了B.L 1的灯丝烧断了C.L 2的灯丝烧断了D.变阻器R 断路6.如图，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，与分别为理想电压表与理想电流表.初始时S 0与S 均闭合，现将S 断开，则( )A.的读数变大，的读数变小 B.的读数变小，的读数变大C.的读数变小，的读数变小D.的读数变大，的读数变大7.在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，电压表和电流表的读数都增大，则可能出现了下列哪种故障()A.R1短路B.R2短路C.R3短路D.R1断路8.某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系图如图所示.用此电源和电阻R1、R2组成电路.R1、R2可以同时接入电路，也可以单独接入电路.为使电源输出功率最大，可采用的接法是()A.将R1、R2串联后接到电源两端B.将R1、R2并联后接到电源两端C.将R1单独接到电源两端D.将R2单独接到电源两端9.如图所示，把两个相同的灯泡分别接在甲、乙两个电路中，甲电路两端的电压为8 V，乙电路两端的电压为14 V.调节变阻器R1和R2使两灯都正常发光，此时变阻器消耗的功率分别为P1和P2.则下列关系中正确的是()A.P1＞P2B.P1＜P2C.P1＝P2D.无法确定10.如图所示，平行板电容器两极板间带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则()A.电压表读数减小B.电流表读数减小C.质点P将向上运动D.R3上消耗的功率减小11.某学生做研究串联电路电压特点的实验时，接成如图所示的电路，接通S后，他将多用电表电压挡的红、黑表笔并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，故障的原因可能是()A.AB段断路B.BC段断路C.AB段短路D.BC段短路12.如图所示的电路中，电源电动势为12 V，内阻为2 Ω，四个电阻的阻值已在图中标出，闭合开关S，下列说法正确的有()A.路端电压为10 VB.电源的总功率为10 WC.a、b间电压的大小为5 VD.a、b间用导线连接后，电路的总电流为1 A二、实验·计算题(共4小题，共40分。

2019年秋季人教版高中物理选修3-1第二章《恒定电流》考试测试卷

2019年秋季人教版高中物理选修3-1第二章《恒定电流》考试测试卷第二章《恒定电流》测试卷一、单选题(共15小题)1.如图，AB 间的电压为30 V ，改变滑动变阻器触头的位置，可以改变CD 间的电压，则UCD 的变化范围是( )A ． 0～10 VB ． 0～20 VC ． 10～20 VD ． 20～30 V2.在使用多用电表欧姆挡测电阻时，下列叙述的要求不必要或不确切的是( ) A ．测每个电阻前，都必须进行欧姆调零 B ．测量中两手不要与两表笔的金属杆接触 C ．被测量电阻要和其他元件及电源断开D ．测量完毕，选择开关应置于交流电压最高挡或OFF 挡3.非洲电鳐的捕猎方式是放电电死猎物，它放电的电压可达100 V ，电流50 A ，每秒钟放电150次，其放电情况可近似看做以如图所示放电情况．则放电1秒钟非洲电鳐放出的电量为( )A ． 25 CB ． 50 CC ． 150 CD ． 250 C4.下列说法正确的是（）A ．通过导线横截面的电荷量越多，电流越大B ．通电时间越短，电流越大C ．通过导线横截面的电荷量越少，电流越小D ．在单位时间内，通过导体某一横截面的电荷量越多，电流越大5.某电炉的电阻是100 Ω，通电10 s 产生的热量是4×103J ，那么，通过这个电炉的电流强度是（） A ． 4 A B ． 40 AC ． 2 AD ． 20 A6.如图所示的电路中，R 1是定值电阻，R 2是光敏电阻，电源的内阻不能忽略．闭合开关S ，当光敏电阻上的光照强度增大时，下列说法中正确的是( )A ．通过R 2的电流减小B ．电源的路端电压减小C ．电容器C 所带的电荷量增加D ．电源的效率增大7.标准电阻I －U 伏安特性曲线可用以下哪个图象来表示( ) A ．B ．C ．D ．8.如图所示电路中，当变阻器R 的滑片P 向上滑动时，电压表V 和电流表A 的示数变化情况是( )A ． V 和A 的示数都增大B ． V 和A 的示数都减小C ． V 示数增大、A 示数减小D ． V 示数减小、A 示数增大9.在如图所示的逻辑电路中，当A 端输入信号“1”、B 端输入信号“0”时，则在C 和D 端输出的信号分别为( )A ． 1和0B ． 0和1C ． 1和1D ． 0和010.在如图所示的电路中，E 为内阻不可忽略的电源，R 1、R 2为定值电阻，R 为光敏电阻．无光照射时，外电路的总电阻比电源的内阻小；当有光照射在光敏电阻上，且照射光的强度逐渐增大时，下列说法正确的是( )A ．电源消耗的总功率减少B ．外电路消耗的功率逐渐减少C ．外电路消耗的功率先增大后减少D ．电压表的读数增大，电流表的读数减小 11.某同学将一直流电源的总功率PE 、输出功率PR和电源内部的发热功率Pr随电流I 变化的图线画在了同一坐标系上，如图中的a 、b 、c 所示，根据图线可知（）A ．反映Pr 变化的图线是bB ．电源电动势为8 VC ．电源内阻为1 ΩD ．当电流为0.5 A 时，外电路的电阻为6 Ω12.图中(a )、(b )、(c )表示“或”门、”与”门或者“非”门的输入信号或输出信号，下列说法中正确的是( )A ．若(a )、(c )为输入信号，(b )为输出信号，则该电路是“或”门电路B ．若(a )为输入信号，(b )为输出信号，则该电路是“非”门电路C ．若(b )、(c )为输入信号，(a )为输出信号，则该电路是”与”门电路D ．若(a )、(b )为输入信号，(c )为输出信号，则该电路是”与”门电路 13.以下说法正确的是( )A ．国际单位制中，电流是一个基本物理量，其单位“安培”是基本单位B ．导体中没有电流，就说明导体内部的电荷没有移动C ．电流的传导速率就是导体内自由电子的定向移动速率D ．在金属导体内当自由电子定向移动时，它们的热运动就消失了14.(多选)在如图所示的电路中，电源的电动势E 和内阻r 恒定，闭合开关S 后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是( )A ．电阻R 1短路B ．电阻R 2断路C．电阻R2短路D．电容器C断路15.走廊里有一盏电灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使电灯点亮，那么由此设计的电路为()A．“与”门电路B．“非”门电路C．“或”门电路D．上述答案都有可能二、实验题(共3小题)16.有一根粗细均匀的空心导体棒如图a所示，截面为同心圆环(如图b)，其电阻约为100 Ω，这种材料的电阻率为ρ.某同学用以下器材测量该导体棒的内径：A．20分度的游标卡尺B．螺旋测微器C．电流表A1(量程50 mA，内阻R1＝100 Ω)D．电流表A2(量程100 mA，内阻R2约40 Ω)E．滑动变阻器R(0～10 Ω)F．直流电源EG．导电材料样品RxH．开关一只，导线若干(1)用游标卡尺测量导体棒长度如图甲，示数L＝____mm；用螺旋测微器测量其外径如图乙，示数D＝____mm.(2)图丙是实验原理图，请在丁图中完成实物连接．(3)闭合开关S，调整滑动变阻器，记录电流表A1的读数I1和电流表A2的读数I2，则导体管的内径d＝____(用已知量和测量量的符号来表示)17.在“测量金属的电阻率”的实验中，若粗估金属丝的电阻Rx约3 Ω，为减小误差，要求金属丝发热功率P＜0.75 W，备有的部分仪器有：A．电池组6 VB．电流表(0～0.6 A，内阻0.5 Ω)C．电流表(0～3 A，内阻0.01 Ω)D．电压表(0～3 V，内阻1 kΩ)E．滑动变阻器(0～20 Ω，额定电流1 A)(1)上述器材中电流表应选用的是________(用字母代替)．(2)在虚线框内画出实验电路图．18.在如图所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V，0.3 A”.闭合开关S后，无论怎样移动滑片P，A、B灯都不亮.(1)用多用电表的直流电压挡检查故障①量程应该选()A.2.5 VB.10 VC.50 VD.250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障可能是()A.B灯丝断路B.A灯丝断路C.d、e间断路D.B灯被短路(2)接着用多用电表测小灯泡的电阻.测量前，将电路中的开关S断开，将多用电表的选择开关置于测电阻挡的“×1”挡.某次测量结果如图所示，测得灯泡电阻为________Ω.换掉损坏的元件，电路正常接通.将多用电表选择开关置于“250 mA”挡，断开开关S，将两表笔分别与a、b两接线柱接触，稳定时其指针也恰好指在图乙所指位置上，则通过灯泡的电流是________mA.三、计算题(共3小题)19.若加在某导体两端的电压变为原来的时，导体中的电流减小了0.4 A．如果所加电压变为原来的2倍，则导体中的电流多大？20.如图所示，电流表读数为0.75 A，电压表读数为2 V，R3＝4 Ω，经过一段时间后某一电阻烧断，电流表读数变为0.8 A，电压表读数变为3.2 V，设电表对电路的影响不计，试问：(1)烧断的是哪一个电阻？(2)试求R1的电阻值？(3)电源的电动势和内阻分别是多少？21.如图所示为用直流电动机提升重物的装置，重物的重量为500 N，电源电动势为110 V，不计电源内阻及各处摩擦，当电动机以0.9 m/s的恒定速度向上提升重物时，电路中的电流为5 A，求：(1)提升重物消耗的功率；(2)电动机线圈的电阻．四、简答题(共3小题)22.如图所示，试判断这是什么样的逻辑电路．A、B、C闭合时记为“1”，断开时记为“0”；P灯亮记为“1”，不亮记为“0”，试完成真值表．23.近年来，国产手机在手机市场上占有的份额越来越大.如图所示是某公司生产的一块手机电池外壳上的文字说明.(1)该电池的电动势是多少？(2)该手机待机状态下的平均工作电流是多少？(3)每次完全放电过程中，该电池将多少其他形式的能转化为电能？24.如图所示由三个门电路组成的逻辑电路，试在下面的表格中填入真值．答案解析1.【答案】C【解析】当滑动变阻器触头置于变阻器的最上端时，UCD最大，最大值为U max＝U＝×30 V＝20 V；当滑动变阻器触头置于变阻器的最下端时，UCD最小，最小值为U min＝U＝×30 V＝10 V，所以UCD的变化范围是10～20 V.2.【答案】A【解析】欧姆表测电阻时要进行欧姆调零，但不是每次都要进行，只是在改变欧姆挡的倍率时要进行欧姆调零，因为不同的倍率的调零电阻不相同，选项A正确．按欧姆表使用的有关规定，其他都是必要的，A正确．3.【答案】A【解析】由题图象可得1秒钟该鱼的放电时间为0.5 s，根据电流的定义式I＝，可得q＝It＝50×0.5 C＝25 C，故A正确．4.【答案】D【解析】通过导体横截面的电量多少，但不知道通电时间，所以不能得出导体中的电流大小，故A、C错误；通电时间短，但不知道通过导体横截面的电量，所以不能得出导体中的电流大小，故B 错误；物理学中用每秒通过导体横截面的电荷量来表示电流的强弱，所以在单位时间内，通过导体某一横截面的电荷量越多，电流越大，故D正确．5.【答案】C【解析】R=100 Ω，t=10 s，Q=4×103J；根据公式Q=I2Rt得，，电流为：I=2 A，故选C.6.【答案】B【解析】当光敏电阻上的光照强度增大时，光敏电阻阻值减小，通过R2的电流增大，电源的路端电压减小，电容器C所带的电荷量减小，电源效率η＝减小，故选项A、C、D错误，B正确．7.【答案】C【解析】定值电阻的电流强度I与电压U成正比，所以C项正确．8.【答案】B【解析】在变阻器R的滑片向上滑动的过程中，变阻器接入电路的电阻增大，R与R3并联电阻R并增大，则外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流I减小，路端电压U增大，可知R2两端的电压减小，V的示数减小．并联部分电压U并＝E－I(R1＋R2＋r)，I减小，E、R1、R2、r 均不变，则U并增大，通过R3的电流增大，则电流表A的示数减小．故B正确．9.【答案】C【解析】B、D间是“非”门，当输入“0”信号时，输出“1”信号；A、C间是“与”门，A端输入的“1”信号与D端的“1”信号分别作为A、C间输入信号，所以C端输出“1”信号．10.【答案】B【解析】光敏电阻在被光照时，阻值随光强增大而减小，R的阻值减小，电路总电阻减小，干路电流增大，根据公式P总＝IE可得，电源消耗的总功率增大，A错误；外电路消耗的功率P出＝R＝可知，当R<r时，R减小，电源的输出功率(即外电路消耗的功率)单调减小，B正确，C错误；干路电流增大，根据闭合回路欧姆定律U＝E－Ir，可得路端电压降低，即电压表示数减小，R2两端的电压等于路端电压，所以R2两端的电压减小，电阻不变，故通过R2的电流减小，所以电流表示数减小，D错误．11.【答案】D【解析】电源内部的发热功率Pr=I2r，Pr﹣I图象是抛物线，而且是增函数，则反映Pr变化的图线是c，故A错误．直流电源的总功率PE=EI，P﹣I图象的斜率等于电动势E，则有E==4 V，故B错误．图中I=2 A时，电源内部的发热功率Pr与电源的总功率相等，则有Pr=I2r，得到r==2 Ω，故C错误．当电流为0.5 A时，根据闭合电路欧姆定律得：I=，代入解得R=6 Ω，故D正确．12.【答案】B【解析】若(a)、(c)为输入信号，(b)为输出信号，则对应关系分别为“0、1、1”、“1、1、0”，若(b)、(c)为输入信号，(a)为输出信号，对应关系是“1、1、0”、“0、1、1”，不属于常见三种门电路之一，A、C错误，若(a)为输入信号，(b)为输出信号，则对应关系是“0、1”“1、0”，反映了相反的一种关系，属于非门，B正确，若(a)、(b)为输入信号，(c)为输出信号，则对应关系是”0、1、1”、”1、0、1”，反映了或的逻辑关系，D错误．13.【答案】A【解析】电流单位安培是国际单位制中七个基本单位之一，A正确．导体中没有电流但有电荷的热运动，B错误．电流的传导速度等于光速，电子定向移动的速率很小，C不对．在形成电流时电子定向移动，并不是热运动就消失了，其实电子仍然做无规则的热运动，D不对．14.【答案】AB【解析】灯泡突然变亮，可能电阻R1短路或电阻R2断路；故A、B正确．15.【答案】C【解析】任何一个开关接通都能使灯点亮，符合“只要一个条件成立结果就成立”的逻辑关系，为“或”门电路，C正确．16.【答案】(1)100.50 3.500 3.503(2)电路如图(3)【解析】(1)用游标卡尺测量导体棒长度，示数L＝10 cm＋0.05 mm×10＝100.50_mm；用螺旋测微器测量其外径，示数D＝3.5 mm＋0.01 mm×0.3＝3.503 mm.(3)由图可知，Rx＝，由电阻定律可得：Rx＝ρ，联立解得：d＝.17.【答案】(1)B(2)【解析】(1)金属丝的电阻约为3 Ω，要求发热功率P＜0.75 W，则电流I＜0.5 A，应选择与之比较接近量程的电流表，若选择3 A量程的电流表，则其指针偏转为表盘刻度的，会使读数上的误差较大，故选B；(2)滑动变阻器的电阻调节范围较小，无法达到限流的作用，故将滑动变阻器采用分压式接法较好，金属丝的电阻约为电流表内阻的6倍，电压表内阻约为金属丝电阻的333倍，故电流表分压作用较大，因此采用电流表外接法．18.【答案】(1)①B②B(2)7175【解析】19.【答案】2.0 A【解析】解法一：由欧姆定律得：R＝＝，所以I0＝1.0 A又因为R＝＝所以I2＝2I0＝2.0 A解法二：由R＝＝＝得I0＝1.0 A又R＝＝，其中ΔU2＝2U0－U0所以ΔI2＝I0I2＝2I0＝2.0 A解法三：画出导体的I—U图象，如图所示，设原来导体两端的电压为U0时，导体中的电流为I0.当U＝时，I＝I0－0.4 A当U′＝2U0时，电流为I2由图知＝＝＝所以I0＝1.0 A，I2＝2I0＝2.0 A20.【答案】(1)R2(2)4 Ω(3)4 V 1 Ω【解析】(1)因某电阻烧断，电流表、电压表示数均增大，若R1、R3断路，电流表或电压表无读数，可断定烧断的电阻是R2.(2)由R2烧断后：电压表的示数等于路端电压，则由欧姆定律可知：R1＝＝Ω＝4 Ω(3)根据闭合电路欧姆定律得U＝E－Ir，即：3.2＝E－0.8r①R2未烧断时，路端电压为：U′＝R1I′＝4×0.75 V＝3 V通过R3的电流为：I3＝＝A＝0.25 A总电流为：I0＝I3＋I′＝0.25 A＋0.75 A＝1.0 A则有：U′＝E－I0r即：3＝E－r②联立①②解得：E＝4 V，r＝1 Ω.21.【答案】(1)450 W(2)4 Ω【解析】(1)匀速提升重物时，拉力等于重力，即F＝mg，所以提升重物消耗的功率P1＝Fv＝mgv＝500×0.9 W＝450 W.(2)电动机消耗的总功率P＝IU＝5×110 W＝550 W，电动机消耗的热功率P2＝I2R，根据能量守恒得P＝P1＋P2，解得R＝4 Ω.22.【答案】或门电路【解析】由题图电路可知，开关A、B、C只要有一个闭合时，P灯便亮．所以这个电路满足“或”门电路逻辑．即当几个条件中只要有一个或一个以上具备，就能出现某一结果．所以这是一个“或”门电路，其真值表如下：23.【答案】(1)3.7 V(2)14.58 mA(3)9 324 J【解析】(1)由题图可以读得该电池的电动势为3.7 V.(2)由题图知该电池的容量为700 mA· h，所以I＝＝≈14.58 mA.(3)转化的电能为ΔE电＝W＝E·q＝3.7×700×10－3×3 600 J＝9 324 J.24.【答案】10110011【解析】本题为多个门电路组合，逐个分析各门电路的输入和输出．输出Y分别为10110 01 1.。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2019-2020学年人教版高中物理选修3-1 第二章恒定电流单元试卷B卷
姓名:________ 班级:________ 成绩:________
一、选择题 (共13题；共31分)
1. （2分） (2016高二上·淄川期中) 一个标有“220V 60W”的白炽灯炮，加上的电压U由零逐渐增大到220V，此过程中，图中给出的四个图线中，灯泡的伏安特性曲线符合实际的（）
A .
B .
C .
D .
2. （2分）如图所示，在U－I图象上，a、b、c各点均表示该电路中的一个确定的工作状态，α＝β＝45°，则下列说法正确的是（）
A . 在b点时，电源有最小的输出功率
B . 在b点时，电源的总功率最大
C . 从a→b，β增大，电源的总功率和输出功率都增大
D . 从b→c，β增大，电源的总功率和输出功率都减小
3. （2分） (2016高二上·湖南期中) 一根电阻丝，在时间t内通过2C的电量时，消耗的电能为8J．若该电阻丝在时间内通过4C的电量时，电阻丝上所加的电压U和消耗的电能E各是（）
A . U=8 V，E=16 J
B . U=16 V，E=16 J
C . U=8 V，E=32 J
D . U=16 V，E=64 J
4. （2分） (2019高二上·岢岚期中) 下图为电阻①和电阻②的I-U图像，两电阻的阻值分别为R1和R2。

把两电阻并联后接入电路，通过它们的电流大小分别为I1和I2 ，则（）
A . R1＞R2 ， I1＝I2
B . R1＜R2 ， I1＝I2
C . R1＞R2 ， I1＜I2
D . R1＜R2 ， I1＞I2
5. （3分） (2017高二上·城关期末) 某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象分析，下列说法正确的是（）
A . 导体a的电阻大于b的电阻
B . 当导体b两端电压是1V时，通过b导体中的电流为0.1A
C . 当通过导体a的电流为0.9A时，导体a两端的电压为4V
D . 将导体b连接到电压为5V的电源上时通过导体b的电流为0.5A
6. （3分） (2018高二上·湛江月考) 如图所示，平行金属板中带电质点P原处于静止状态，电流表和电压表都看做理想电表，且R1大于电源的内阻r，当滑动变阻器R4的滑片向b端移动时，则（）
A . 电压表读数减小
B . 电流表读数减小
C . 质点P将向上运动
D . 电源的输出功率逐渐增大
7. （2分）由欧姆定律公式I=U/R变形得R=U/I，对此，下列说法中正确的是（）
A . 加在导体两端的电压越大，则导体的电阻越大
B . 导体的电阻跟导体两端的电压和通过导体的电流无关
C . 当导体两端的电压为零时，导体的电阻也为零
D . 通过导体的电流越大，则导体的电阻越小
8. （2分）一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图甲所示．磁感应强度B随t的变化规律如图乙所示．以T表示线圈中的感应电流，以图甲中线圈上箭头所示方向的电流为正，则下列I﹣t图中正确的是（）
A .
B .
C .
D .
9. （2分）电路元件的微型化是电路发展的趋势，如图所示，R1和R2是材料相同、厚度相同、表面为正方形的导体，但R2尺寸比R1小得多．通过两导体的电流方向如图．则这两个导体的电阻关系是（）
A . R1=R2
B . R1=2R2
C . R1= R2
D . 无法比较
10. （3分）(2017·宝清模拟) 如图所示的电路中，输入电压U恒为12V，灯泡L标有“6V 12W”字样，电动机线圈的电阻RM=0.50Ω．若灯泡恰能正常发光，以下说法中正确的是（）
A . 电动机的输入功率是12W
B . 电动机的输出功率是12W
C . 电动机的热功率是2.0W
D . 整个电路消耗的电功率是22W
11. （3分）如图所示的正方形导线框abcd，电阻为R，现维持线框以恒定速度v沿x轴运动，并穿过图中所示的匀强磁场区域，如果以x轴正方向为力的正方向，线框在图示位置的时刻作为计时零点，则磁场对线框的作用力F、线框ab边两端的电势差Uab随时间变化的图像正确的是（）
A .
B .
C .
D .
12. （2分）关于电流，下面说法正确的是（）
A . 只要将导体置于电场中，导体中就有持续的电流
B . 电源的作用是保持导体两端的电压
C . 导体内无电流时，导体内一定无任何电荷运动
D . 导体中的电流一定是由正负电荷同时向相反方向产生的
13. （3分） (2017高二上·鄂尔多斯期中) 如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是（）
A . 电源1与电源2的电动势之比是7：11
B . 电源1与电源2的内阻之比是11：7
C . 在这两种连接状态下，小灯泡的电阻之比是1：2
D . 在这两种连接状态下，小灯泡消耗的功率之比是1：2
二、解答题 (共3题；共45分)
14. （15分）(2017·松江模拟) 如图所示，质量m=2kg的物体静止于水平地面的A处，A、B间距L=20m．用大小为30N，沿水平方向的外力拉此物体，经t=2s拉至B处．求：
（1）外力在2s时间内对物体做功的平均功率；
（2）物体与地面间的动摩擦因数μ；
（3）若保持该外力大小不变，使力与水平方向成37°斜向上拉物体，使物体从A处由静止开始运动到B处的时间？
15. （15分） (2019高三上·柳州月考) ab、cd为间距d=1m的光滑倾斜金属导轨，与水平面的夹角为θ=30°，导轨电阻不计，ac、bd间都连接有一个R=4.8Ω的电阻，如图所示。

空间存在磁感应强度B0=2T的匀强磁场，方向垂直于导轨平面向上．将一根金属棒放置在导轨上距ac为x0=0.5m处，金属棒的质量m=0.5kg，电阻r=0.8Ω．现闭合开关K将金属棒由静止释放，金属棒沿导轨向下运动过程中始终与ac平行且与导轨接触良好．已知当金属棒从初始位置向下滑行x=1.6m到达MN处时已经达到稳定速度，金属导轨足够长，g取10m/s2 ．则：
（1）开关处于闭合状态时金属棒的稳定速度是多少？
（2）开关处于闭合状态时金属棒从释放到运动至MN处的过程中，忽略电流变化引起的电磁辐射损失，连接在ac间的电阻R上产生的焦耳热是多少？
（3）开关K断开后，若将由静止释放金属棒的时刻记作t=0，从此时刻开始，为使金属棒中不产生感应电流，可让磁感应强度按一定规律变化．试写出磁感强度B随时间t变化的表达式．
16. （15分） (2017高二上·郑州期中) 如图所示，电灯L标有“4V、1W”．滑动变阻器R总电阻为50Ω，当滑片P滑至某位置时，L恰好正常发光，此时电流表示数为0.45A，由于外电路发生故障，电灯L突然熄灭，此时电流表示数变为0.5A，电压表示数变为10V，若导线完好，电路中各处接触良好，试问：
（1）发生故障是短路还是断路？发生在何处？
（2）发生故障前，滑动变阻器接入电路的阻值为多少？
（3）电源电动势和内电阻分别为多大？
参考答案一、选择题 (共13题；共31分)
1-1、
2-1、
3、答案：略
4-1、
5-1、
6-1、
7-1、
8-1、
9、答案：略
10、答案：略
11-1、
12-1、
13-1、
二、解答题 (共3题；共45分)
14-1、
14-2、14-3、
15-1、15-2、
15-3、
16-1、
16-2、
16-3、
第11 页共11 页。
