屋面防水保护层混凝土裂缝处理方法
现浇混凝土楼板裂缝产生原因分析及处理办法

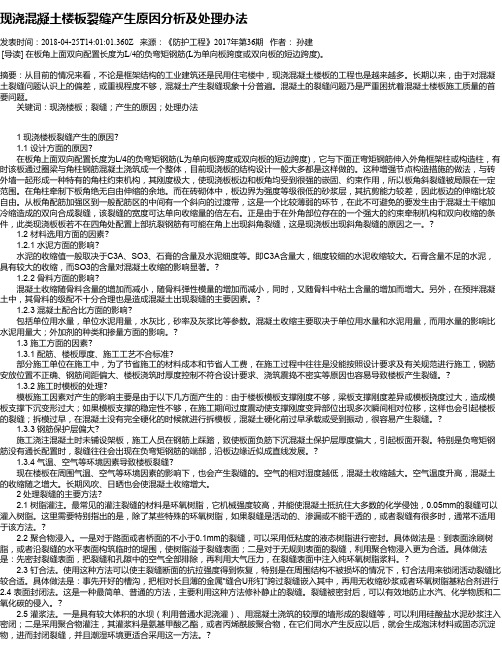

现浇混凝土楼板裂缝产生原因分析及处理办法发表时间：2018-04-25T14:01:01.360Z 来源：《防护工程》2017年第36期作者：孙建[导读] 在板角上面双向配置长度为L/4的负弯矩钢筋(L为单向板跨度或双向板的短边跨度)。
摘要：从目前的情况来看，不论是框架结构的工业建筑还是民用住宅楼中，现浇混凝土楼板的工程也是越来越多。
长期以来，由于对混凝土裂缝问题认识上的偏差，或重视程度不够，混凝土产生裂缝现象十分普遍。
混凝土的裂缝问题乃是严重困扰着混凝土楼板施工质量的首要问题。
关键词：现浇楼板；裂缝；产生的原因；处理办法1 现浇楼板裂缝产生的原因?1.1 设计方面的原因?在板角上面双向配置长度为L/4的负弯矩钢筋(L为单向板跨度或双向板的短边跨度)，它与下面正弯矩钢筋伸入外角框架柱或构造柱，有时该板通过圈梁与角柱钢筋混凝土浇筑成一个整体，目前现浇板的结构设计一般大多都是这样做的。
这种增强节点构造措施的做法，与砖外墙一起形成一种特有的角柱约束机构，其刚度极大，使现浇板板边和板角均受到很强的嵌固、约束作用，所以板角斜裂缝被局限在一定范围。
在角柱牵制下板角绝无自由伸缩的余地。
而在砖砌体中，板边界为强度等级很低的砂浆层，其抗剪能力较差，因此板边的伸缩比较自由。
从板角配筋加强区到一般配筋区的中间有一个斜向的过渡带，这是一个比较薄弱的环节，在此不可避免的要发生由于混凝土干缩加冷缩造成的双向合成裂缝，该裂缝的宽度可达单向收缩量的倍左右。
正是由于在外角部位存在的一个强大的约束牵制机构和双向收缩的条件，此类现浇板板若不在四角处配置上部抗裂钢筋有可能在角上出现斜角裂缝，这是现浇板出现斜角裂缝的原因之一。
?1.2 材料选用方面的因素?1.2.1 水泥方面的影响?水泥的收缩值一般取决于C3A、SO3、石膏的含量及水泥细度等。
即C3A含量大，细度较细的水泥收缩较大。
石膏含量不足的水泥，具有较大的收缩，而SO3的含量对混凝土收缩的影响显著。
现浇混凝土楼板产生裂缝原因分析及控制措施
现浇混凝土楼板产生裂缝原因分析及控制措施现浇混凝土楼板裂缝是工程常见的质量通病。
本文从设计、材料及施工几方面阐述了现浇混凝土楼板产生裂缝的主要原因，对其的产生只要在设计过程中针对各影响因素考虑全面、细致,严格遵守设计规范,在建筑材料选择与控制，并在施工过程做到提前预防的措施。
这样可以大大减少现浇混凝土楼板产生的裂缝，提高项目工程的质量及工程的进度。
标签：建筑工程；现浇楼板；混凝土；裂缝；控制措施1 前言随着我国住房制度的改革，建筑业的发展和生活水平的不断提高，人们越来越注重对建筑工程结构设计的要求，现浇混凝土楼板结构因其具有良好的耐久性、整体性及抗震性被广泛采用。
钢筋混凝土强度等级也在不断提高，现浇板出现裂缝机率增大，并且影响到楼板的承载力及整个建筑物使用的耐久性并给用户的心理带来不安全感，使得住宅楼浇楼板裂缝问题成为居民住宅质量投拆热点。
2 现浇楼板裂缝产生的主要原因2.1 设计方面从设计角度看，现浇钢筋混凝土楼板属于受弯构件，受拉区肯定存在拉应力，从理论上说出现裂缝是必然的。
现行设计规范侧重于按强度考虑，未充分按温差和混凝土收缩特性等多种因素作综合考虑，配筋量因而达不到要求。
而房屋的四周阳角由于受到纵、横两个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板混凝土的自由变形，因此在温差和混凝土收缩变化时，板面在配筋薄弱处（即在分离式配筋的负弯矩筋和放射筋的末端结束处）首先开裂，产生45度左右的斜裂缝。
2.2 建筑材料我国建筑规范中对组成混凝土的材料质量有严格要求，在捣制混凝土楼板时，水泥安定性不合格，砂、石级配差、砂太细，砂、石含泥量或含粉量过大，使用了反应性骨料或风化岩，混凝土配合比不良，不适当掺用氯盐，水泥水化热引起过高温度等，都会直接影响楼板的质量，导致楼板出现裂缝。
目前，有些厂家为了提高产量，不能做到每批原材料都做配合比试验，而每批原材料的含水量、含砂量、含泥量都不同，极易造成配合比不良，从而造成砼开裂；混凝土成品从生产地运送至施工现场往往需要一定时间，而从施工现场泵送至楼面又需要一定时间，其间不确定因素很容易造成混凝土超过初凝时间再泵至楼面（如塞车、停电、现场施工慢、商品混凝土一次发料过多等），为日后结构裂缝的产生埋下隐患。
地下室混凝土防裂及裂缝处理措施
地下室混凝土防裂及裂缝处理措施1.混凝土配合比设计：在地下室混凝土结构设计中，要根据地下室的使用要求以及环境条件，合理设计混凝土的配合比，选择适当的水胶比、使用合适的水泥标号、添加适量的减水剂和粉煤灰等措施，提高混凝土的抗裂性能。
同时，可采用复合材料等增加混凝土的拉伸强度。
2.增加混凝土的抗裂措施：可以在混凝土浇筑前，采用喷雾胶涂或喷雾湿短刷涂等方法，在混凝土表面形成一层防水保护层，增加混凝土的密实性和抗渗性，减少水分的渗透和外界环境对混凝土的侵蚀。
3.控制混凝土的收缩和开裂：混凝土在干燥过程中会产生收缩，如果没有采取相应的控制措施，就会发生开裂。
因此，可以采用加纤维和减少水胶比的方法，控制混凝土的收缩，并采用隔板、铰缝或预应力技术等方式，对混凝土结构进行分块施工和预应力控制。
4.裂缝处理措施：一旦地下室混凝土出现裂缝，需要及时采取措施进行处理，防止裂缝的扩大和渗水。
可采用填充材料填充裂缝，如聚氨酯密封胶等，对裂缝进行封堵；如果裂缝较宽或较严重，可以采用灌浆技术进行修补，如水泥砂浆灌浆、聚氨酯灌浆等。
5.加强地下室防水层：地下室混凝土结构的防水层是防止地下水渗透和地下室结构受潮的重要保护措施。
可以采用涂料、卷材、喷涂等方式进行防水处理，防止地下水从结构裂缝渗透进来。
6.地下室环境调控：地下室环境潮湿、温度变化大，会对混凝土结构造成一定程度的影响。
因此，要合理调节地下室的环境湿度和温度，避免大范围、频繁的湿热和干燥，以减少混凝土的收缩和开裂。
总之，地下室混凝土防裂及裂缝处理措施的核心是从混凝土配合比设计、增加混凝土的抗裂措施、控制混凝土的收缩和开裂、裂缝处理、加强地下室防水层以及地下室环境调控等多个方面综合考虑，从而确保地下室混凝土结构的安全可靠。
同时，在工程施工中，要加强施工管理，确保混凝土的质量和施工工艺的符合，以提高地下室混凝土结构的抗裂性能和使用寿命。
多种混凝土裂缝形成原因和处理方法
01荷载引起的裂缝混凝土在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。
直接应力裂缝是指外荷载引起的直接应力产生的裂缝次应力裂缝是指由外荷载引起的次生应力产生裂缝。
荷载裂缝特征依荷载不同而异呈现不同的特点。
这类裂缝多出现在受拉区、受剪区或振动严重部位。
但必须指出，如果受压区出现起皮或有沿受压方向的短裂缝，往往是结构达到承载力极限的标志，是结构破坏的前兆，其原因往往是截面尺寸偏小。
02温度变化引起的裂缝混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。
在某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。
温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。
03收缩引起的裂缝在实际工程中，混凝土因收缩所引起的裂缝是最常见的。
在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。
塑性收缩。
发生在施工过程中、混凝土浇筑后4~5小时左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。
塑性收缩所产生量级很大，可达1%左右。
在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。
在构件竖向变截面处如T梁、箱梁腹板与顶底板交接处，因硬化前沉实不均匀将发生表面的顺腹板方向裂缝。
为减小混凝土塑性收缩，施工时应控制水灰比，避免过长时间的搅拌，下料不宜太快，振捣要密实，竖向变截面处宜分层浇筑。
缩水收缩（干缩）。
混凝土结硬以后，随着表层水分逐步蒸发，湿度逐步降低，混凝土体积减小，称为缩水收缩（干缩）。
因混凝土表层水分损失快，内部损失慢，因此产生表面收缩大、内部收缩小的不均匀收缩，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土承受拉力超过其抗拉强度时，便产生收缩裂缝。
现浇楼板裂缝处理办法全总结!
现浇楼板裂缝处理办法全总结！一、表现形式1、现浇楼板中部出现贯通性裂缝。
2、现浇楼板上表面在梁两侧出现规则性裂缝。
3、现浇楼板角部产生斜裂缝。
4、施工预留孔洞和水电预埋盒沿孔洞四角产生延伸裂缝。
5、现浇楼板沿板筋出现微裂缝。
6、现浇楼板沿预埋线管易产生裂缝。
7、现浇楼板表面出现无规则龟裂。
二、形成原因通常情况下，现浇板裂缝一般表现为：不规则、不连贯表面微裂缝；表面龟裂、纵向、横向裂缝以及斜向裂缝。
究其原因，主要有施工、设计及混凝土原材料等方面的原因，以下将逐一具体分析。
1、混凝土原材料质量方面1）水泥凝结或膨胀不正常，如水泥安定性不稳定，水泥中含有生石灰或氧化镁，这些成分在和水化合后产生体积膨胀，产生裂缝。
2）如果骨料中含泥量过多，则随着混凝土的干燥，会产生不规则的网状裂缝。
3）碱－骨料反应：蛋白质、安山岩、玄武岩、辉绿岩、千枚岩等碱性骨料有可能与碱性很强的水泥起化学反应，生成有膨胀能力的碱－硅凝胶而引起混凝土膨胀破坏，产生裂缝。
4）水灰比、坍落度过大，或使用过量粉砂混凝土强度值对水灰比变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。
因此，水、水泥、外渗混合材料外加剂溶液的计量偏差，将直接影响混凝土的强度。
而采用含泥量大的粉砂配置的混凝土收缩大，抗拉强度低，容易因塑性收缩而产生裂缝，泵送混凝土为了满足泵送条件，坍落度大，流动性好，易产生局部粗骨料少、砂浆多的现象，此时，混凝土脱水干缩时，就会产生表面裂缝。
2、施工质量方面1）混凝土施工过分振捣，模板、垫层过于干燥的混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。
而模板、垫层在浇筑混凝上之间洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。
2）混凝土浇捣后过分抹干压光会使混凝土的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙，引起表面体积碳水化收缩，导致混凝土板表面龟裂。
楼板裂缝处理方案及预控措施(三篇)
楼板裂缝处理方案及预控措施一、楼板情况6#栋一层柱二层梁板拆除后，发现楼板局部出现不同程度的裂缝，其中客厅的楼板较明显，其板面裂缝宽度肉眼不可测，楼面底部延裂缝走向有珠状渗水现象。
二、事情经过施工当天(____年____月____日)，梁板柱混凝土同时浇筑，浇筑时间为上午七时开始，施工时气温高(>40℃)、空气湿度小，混凝土表面失水速度快。
在楼板砼施工时，砼由于气温较高，砼硬化比较快，在进行二次抹面时混凝土表面失水过快，微管压力形成收缩裂，从而产生塑性裂缝，直至应力消失。
该类裂缝为塑性收缩裂缝，是因为新浇混凝土由于施工环境温度高、湿度小，在初凝前后表面失水过快而造成。
三、砼楼板裂缝产生原因的初步分析钢筋混凝土结构施工中，裂缝是比较常见的质量通病，裂缝类型甚多。
根据现场观察，结合质量通病防治手册分析，本工程裂缝形成原因初步判定为二种，分别是由温度变化引起的裂缝、局部堆载过高引起的裂缝。
温度变化引起的裂缝温度变化引起的裂缝又叫温度裂缝、温差裂缝。
温度裂缝走向无一定的规律性，多数裂缝集中在客厅的楼板的中间位置，1.1、混凝土同其它工程材料一样也具有热胀冷缩、湿胀干缩的特性，尤其是工程在浇筑混凝土时气温较高，其混凝土冷却收缩变形同干缩变形一样也会在板内产生拉应力，当其最不利因素组合在一起时，容易产生楼板裂缝。
1.2、混凝土级配不当，使用收缩率较大的水泥，水泥用量过多，或使用过量的细砂、特细砂。
1.3、商品混凝土坍落度不当，浇筑后料下沉，上下收缩不一致。
1.4、模板过于干燥或漏水、漏浆。
堆载引起的裂缝楼板的混凝土尚未达到脱模强度，在其上作业，局部位置堆放材料过高、使楼板受到振动或超过比设计的施工荷载，而造成楼板局部出现裂缝。
四、裂缝处理方法首先，对存在有裂缝的客厅位置的混凝土楼板由混凝土公司进行回弹，换算后数值符合设计强度。
对于裂缝进行观测，选几处比较明显的裂缝进行观测，在裂缝的位置用石膏封堵，每隔一个星期进行一次观测，等混凝土达到28天的龄期后，观查裂缝是否扩大，如果继续扩大，请设计院对楼板承载力进行复核，看是否满足使用要求，如果没有扩大，按以下几点进行处理：(1)、对于裂缝宽度小于0.2mm的，只在面层进行封闭处理。
混凝土结构裂缝有关规范规定及防治措施汇总
混凝土结构裂缝有关XX标准规定及防治措施汇总混凝土结构裂缝有关国家标准规定及防治措施汇总《建筑工程裂缝防治技术规程》JGJ/T 317-XX木规程主要技术内容是：1总那么；2术语和符号；3根本规定；4地基变形裂缝控制;5混凝土结构裂缝控制；6砌体结构裂缝控制；7轻质隔墙裂缝控制；8外墙外保温工程裂缝控制；9装修工程裂缝控制；10裂缝的判断与处理。
5混凝土结构裂缝控制5. 1 一般规定5. 1. 1混凝土结构的设计，除应符合本规程第3. 2・1条的规定外，尚应执行现行国家标准《混凝土结构设计标准》GB 50010等关于裂缝控制的规定，并在构件容易开裂的部位采取相应的构造措施预防裂缝的产生。
5. 1. 2结构混凝土的配制应符合国家现行有关标准的规定，并应保证其体积稳定性。
5. 1. 3混凝土结构施工时应符合以下规定：1混凝土的浇筑、振捣、压面、养护和拆模应符合现行国家标准《混凝土结构工程施工标准》GB 50666的规定；2对容易出现裂缝的结构或构件宜采取防止开裂的措施。
5. 2设计I控制间接作用效应的措施5. 2. 1对体量大或外形和刚度变化的混凝土结构，宜设置伸缩缝或设置适量的后浇带。
5. 2. 2对外表尺寸大的墙体、楼板等面状混凝土结构构件，可设置引导开裂的控制缝（图5. 2. 2）o控制缝应设置在不影响观感、不易渗漏或后续施工能掩盖的部位。
5. 2. 3对大跨度的屋盖结构和刚度较大的室外构件，宜设置允许位移的支座。
II防裂构造措施5. 2. 4在混凝土结构以下受到约束的部位，应配置构造钢筋或采取相应的防裂构造措施：图5. 2. 2混凝土结构的控制缝1-引导缝；2-预留缺口；3-掩饰或装条；4-预埋止水带；5-预留缺口或插片；6-后浇墙体1按简支构件设计，但嵌固在砌体墙内的现浇板、预制板或梁的端部；2按较接端设计而实际为约束连接的混凝土墙或柱的端部；3按较接梁设计但实际与墙或柱浇筑成一体的梁端及墙、柱连接部位；4预制构件的拼接部位；5预制板的板侧拼缝；6混凝土结构与其他类型构件的连接部位；7按受压设计，而实际可能承受拉力的构件；8大跨度构件的支撑部位；9大跨度楼板的角部区域；10结构单元楼板的角部区域。
2023混凝土质量缺陷专项修补方案(通用5篇)
2023混凝土质量缺陷专项修补方案（通用5篇）混凝土质量缺陷专项修补方案1__X工程在混凝土结构自检验收过程中，发现少数楼层局部楼板存在裂纹，这些裂纹大多集中在大跨度板如客厅，卧室等部位，形状多为无规则曲线，少为网状；长度为几公分到1米多不等，深度有几毫米到十几公分不等；有的位于板上表面，有的位于板下表面，有的则形成上下贯穿的裂纹继而产生渗漏现象。
裂缝产生原因分析和处理方案如下。
一、裂缝产生的原因裂缝的成因较为复杂，比如板的跨中无抗裂钢筋网，板角及墙体的阳角处未设置足够的负筋等，本方案主要要从施工及管理方面进行分析，具体如下：1、楼面砼上荷载过早或荷载过于集中及支座处的负弯矩施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载等。
这些因素都可直接造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂。
施工中不注意钢筋的保护，把板面负筋踩弯等，板的负筋位置偏下，致使板在负弯矩范围内首先开裂，继而在荷载作用下裂缝继续延伸。
终凝后上荷过于集中也会造成网状裂缝。
2、楼板内埋设电线套管板内PVC管使板内有效截面受到不同程度的削弱。
又因该管与混凝土的线胀系数不一致，粘结效果差，这时沿电线套管埋设方向就有可能因为应力集中而出现裂缝。
还有，水电管线多管重叠，致使板的有效厚度减少，沿管线方向会造成裂缝。
3、砼欠振或振捣不密实及支撑体系拆除后，砼在自身重力及（或）施工荷载作用下楼板在支座附近上部及跨中底部产生水平拉力，因欠振或振捣不密实砼内部压应力小于拉力而产生裂缝；另外混凝土初凝前不能有效振捣的搓毛造成裂缝是主要原因。
4、任意加大砼坍落度为了施工方便，任意加大板的砼坍落度，甚至在现场加水，造成浆料过多，混凝土离析；混凝土浇筑时表面为刮平方便随意浇水，部分浆料相对集中，表面收缩过大造成裂缝。
5、养护不当养护不当也是造成现浇混凝土板裂缝的主要原因。
过早养护会影响混凝土的胶结能力。
屋面防水卷材砂浆保护层的防裂措施
屋面防水卷材砂浆保护层的防裂措施随着人民生活水平的不断提高，人们对住宅质量的要求越来越高。
近年来，一些房屋在竣工以后陆续出现的裂缝问题，成为住户质量投诉的热点。
本文简要分析屋面防水卷材砂浆保护层裂缝出现的原因，并提出处理措施。
标签：屋面防水卷材；砂浆保护层；防裂措施引言卷材防水材料因其独特的优势迅速在建筑工程中得到了广泛的使用，但防水卷材搭接缝多，接缝处易脱开，施工难度大。
因此，裂缝、渗漏问题是经常出现的，虽然这种裂缝对建筑主体结构的安全性没有影响，但是会对住户产生思想负担和心理压力，所以建筑企业应采取措施防止裂缝问题的出现。
1 屋面防水卷材砂浆保护层的裂缝出现原因1.1 自身原因环境的变化使建筑材料发生化学或物理反应，进而导致屋面裂缝的产生，现从以下几个方面分析：①当温差较大时，往往会产生温度裂缝。
②细石混凝土在凝固过程中，一部分水分蒸发掉，使混凝土体积缩小而造成地面收缩裂纹。
③屋面细石混凝土防水保护层终凝时和养护期间，在其未达到一定强度时受到震动，或者在屋面交叉作业时不经意踩踏未达到一定强度的水泥砂浆防水保护层时，都会造成开裂。
1.2 施工原因施工过程处理不当，很容易使屋面产生裂缝，主要包括以下几点：①基层灰砂浮尘没有彻底清除、冲洗干净，细石混凝土与基层粘结不牢。
②基层不平整，突出的地方砂浆层薄，该处易空鼓，进而产生裂缝。
③配合比不合理，搅拌不均匀。
细石混凝土配合比，如果水泥用量过大，可能导致裂缝。
④压光时间掌握不好，或在终凝后压光，也是造成屋面防水保护层裂缝空鼓的原因。
⑤屋面防水保护层养护。
细石混凝土经过一段时间硬化后，洒水进行养护，保持湿润的时间7～10d。
屋面防水保护层养护没有按照要求，极易产生裂缝。
1.3 材料原因材料是基础，而由于材料不符合要求造成的屋面渗漏占屋面渗漏原因的26%，所以必须对材料加强控制检查。
首先，防水卷材搭接缝多，如果防水卷材选择不当，接缝处易脱开，进而导致裂缝产生；其次，细石混凝土、水泥、砂子、细石等材料应检验合格后使用。
楼顶裂缝维修堵漏方案
惠州市佳乐花园楼板裂缝补强工程项目施工方案惠州市佳乐花园楼板裂缝补强施工方案一、工程概况该工程位于惠州市中兴中路隹乐花园楼板开裂现象，由于楼板结构大量龟裂现象，表面裸露出来有些缝隙比较大，有的严重渗漏，由于裂缝比较密集，难以对每段裂缝进行堵漏。
受施工单位委托，经技术人员经过现场勘察，决定采用以下施工方法。
1）在迎水面楼板表面剔除15mm表面混凝土，清理干净。
对粗大的裂缝进行扩凿V型槽，采用改性环保灌浆料调配成环氧水泥砂浆补强封闭。
整体表面遍涂环氧胶泥遍涂3遍厚度达到2.0～2.5m m厚，在笫3遍环氧胶泥未干固前表面撤上粗砂，以增加保护层的粘结度，等固化后做保护层。
2）背水面处理：对天花表面整体做背水压防水涂料遍涂2遍施工，干固做整体装饰复原。
二、编制依据1、国家标准《房屋渗漏修缮技术规范》（CJJ62-95）；2、国家标准《屋面工程技术规范》（GB50345-2012）；3、国家标准《屋面工程质量验收规范》（GB50207-2012）；4、《混凝土结构加固设计规范》（GB50367-2013）；5、《建筑工程施工质量验收统一标准》（GB50300-2015）；6、广东省标准《建筑防水工程技术规范》（DBJ15-19-2006）；7、相关防水补强材料国家行业或企业标准；三、编制说明1）本施工方案编制根据我公司多年的实际施工经验进行编写。
数据如下：四、使用主要补强材料的技术性能指标（一）改性环保灌浆料产品简介是以环氧树脂为主剂，配以各种助剂制成的一种固化快、在有水条件下具有较高粘接强度环氧树脂堵水材料。
该产品既起到加固作用，又可以封堵漏水。
产品粘度适中，可灌性好，固化时间短，可调节在20分钟以内固化，潮湿基面粘结强度高。
可以水下固化粘结。
适用范围1）混凝土或砖石建筑缺陷导致的漏水点。
2）隧道、地铁、地下室、人防、水库大坝、巷道等有漏水点的部份。
3）封闭混凝土和岩石结构的裂缝。
与水泥混合用于结构和空隙的防水加固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面防水保护层混凝土裂缝处理方法
一、引言
屋面防水保护层混凝土是建筑物屋面的重要组成部分，它起到防水、防潮和保护屋面结构的作用。
然而，由于各种原因，屋面防水保护层混凝土可能会出现裂缝，进而影响其防水性能。
本文将介绍屋面防水保护层混凝土裂缝的处理方法。
二、原因分析
屋面防水保护层混凝土裂缝的形成原因有很多，主要包括以下几个方面：
1. 施工工艺不当：施工中混凝土的配合比例、浇筑方式等不合理，导致混凝土内部受力分布不均匀，易产生裂缝。
2. 温度变化：屋面受到日夜温差的影响，温度变化会引起混凝土体积的膨胀和收缩，从而产生裂缝。
3. 混凝土质量问题：混凝土材料的质量不合格，如强度低、粘结性差等，容易造成裂缝。
4. 结构变形：建筑物的变形、沉降等也会导致屋面防水保护层混凝土裂缝的出现。
三、处理方法
针对屋面防水保护层混凝土裂缝的不同情况，可以采取以下几种处理方法：
1. 补修法：对于较小的裂缝，可以采用补修方法进行处理。
首先，清理裂缝处的杂物和灰尘，然后使用高强度的修补材料填充裂缝，均匀抹平并压实，确保修补材料与原混凝土表面的粘结性。
2. 封闭法：对于较大的裂缝，可以采用封闭方法进行处理。
首先，使用切割机将裂缝两侧开槽，然后在裂缝内注入密封胶或聚合物封闭剂，待干燥后再进行封闭处理。
这种方法可以有效防止裂缝扩大和水分渗入。
3. 加固法：对于裂缝较深或面积较大的情况，可以采用加固方法进行处理。
首先，使用电锤等工具将裂缝两侧的混凝土敲除，然后在裂缝内安装钢筋网，再使用特制的防水修补材料进行填充和加固，最后进行抹平和压实处理。
4. 防水层补强法：对于裂缝较多或连续出现的情况，可以采用防水层补强方法进行处理。
首先，对裂缝进行清理和修补，然后在整个屋面防水保护层上铺设玻璃纤维网格布，并使用特制的防水涂料进行涂覆，形成一层均匀且有弹性的保护层。
四、预防措施
除了及时处理屋面防水保护层混凝土裂缝外，还应采取一些预防措施，以减少裂缝的产生和扩展：
1. 加强施工管理：合理控制混凝土的配合比例、浇筑方式和养护时间，确保混凝土的质量和强度。
2. 提高材料质量：选择质量可靠的混凝土材料，确保其强度和粘结
性能。
3. 加强结构设计：合理设计建筑物结构，控制结构变形和沉降，减少对屋面防水保护层的影响。
4. 定期检查和维护：定期对屋面防水保护层进行检查和维护，及时发现和处理裂缝，防止其扩大和进一步影响建筑物结构。
五、结论
屋面防水保护层混凝土裂缝的处理方法多样，可以根据裂缝的大小和情况选择适当的处理方法。
同时，采取预防措施也是非常重要的，可以减少裂缝的产生和扩展，延长屋面防水保护层的使用寿命。
在实际应用中，需要根据具体情况综合考虑各种因素，选择合适的处理方法，并在专业人员的指导下进行操作，以确保屋面防水保护层的质量和安全性。
