硅晶体生长技术的最新进展及应用前景
SIC外延生长法的工艺流程
SIC外延生长法的工艺流程SIC外延生长法的工艺流程序号：1SIC外延生长法是一种重要的半导体材料生长技术，被广泛应用于功率电子、射频器件和光电子器件等领域。
它通过在SIC衬底上连续沉积SiC晶体层，实现了对SiC材料的高质量控制和大面积生长。
在本文中，我们将深入探讨SIC外延生长法的工艺流程，以帮助读者更好地理解和学习该技术。
序号：2SIC外延生长法的基本原理是在惰性气体气氛中，通过化学气相沉积（CVD）的方法，将硅和碳源气体分解成SiC气体，然后在SIC衬底上沉积成SIC晶体层。
在整个工艺过程中，需要控制好气氛、温度和气体流量等参数，以保证SIC晶体层的质量和厚度的一致性。
序号：3具体而言，SIC外延生长法的工艺流程可以分为以下几个关键步骤：a. 衬底准备：选择合适的SIC衬底，并进行表面处理，以去除杂质和缺陷。
通常使用化学气相沉积（CVD）或物理气相沉积（PVD）等方法来制备合适的SIC衬底。
b. 热解预处理：将SIC衬底放置在高温炉中，通过热解预处理，去除表面的氧化物和其它杂质。
这一步骤也有助于提高SIC晶体层的生长质量。
c. 生长条件控制：在热解预处理后，将SIC衬底放置在CVD反应室中。
控制好反应温度、压力和气体流量等参数，以实现SiC晶体层的均匀和连续生长。
通常，选择适当的碳源和硅源气体，如甲烷（CH4）和四氯化硅（SiCl4），作为SIC生长的原料气体。
d. 控制生长时间：根据所需的SIC晶体层厚度和生长速率，控制生长时间。
通过调整反应室中的反应气体流量和温度，可以有效控制SIC晶体层的生长速率。
e. 冷却和退火：在SIC晶体层生长完成后，将SIC衬底从反应室中取出，并进行冷却和退火处理。
这一步骤有助于提高晶体层的结晶质量、降低残余应力，并改善界面的质量。
序号：4总结回顾：SIC外延生长法是一种关键的半导体材料生长技术，其工艺流程包括衬底准备、热解预处理、生长条件控制、控制生长时间以及冷却和退火等关键步骤。
硅片和硅基材料行业发展分析与投资前景分析报告
行业市场规模
在全球电子信息行业发展加快背景下，全球信息电子行业产品将迎来新一轮变革。新一代物联网、人工智能等高科技产业的发展将推动全球半导体产业崛起，成为推动全球半导体硅片和硅基市场行业发展的主要动力，半导体硅片和硅基销售规模有望进一步扩大。除此之外，在中国政府鼓励半导体材料国产化的政策导向下，本土硅片和硅基材料厂商不断提升硅片和硅基研发能力和产品技术水平，逐渐打破了国外半导体厂商的垄断格局，推进中国硅片和硅基国产化进程。随着本土硅片和硅基厂商在8-12英寸硅片产能逐步释放，本土品牌企业有望迅速壮大，逐步进入全球硅片和硅基市场，促进全球硅片和硅基材料行业的发展。未来全球硅片和硅基材料行业市场将持续增长，到2023年全球硅片和硅基材料市场销售规模有望达到127.5亿美元，全球半导体硅片和硅基材料行业存在较大增长空间。
2）本土硅片和硅基材料企业的研发技术不断提高，逐渐发展扩大，丰富了硅片和硅基材料行业产品的种类，扩大了市场规模；
行业得以保持快速增长，主要因为受到以下三个因素的影响：
1）硅片和硅基材料行业的发展需要大量科学实验的支持，拉动产品的需求提升；
3）相关政策的逐渐完善，使得硅片和硅基材料的监管愈加完善，生产、消费、使用流程得到安全保障，促进了行业的发展。
中国当前的环境下，挑战与危机并存，中国正面临着最好的发展机遇期，在风险中寻求机遇，抓住机遇，不断壮大自己。自改革开放以来，政治体系日趋完善、法治化进程也逐步趋近完美，市场经济体系也在不断蓬勃发展；虽在一些方面上弊端漏洞仍存，但在整体上，我国总体发展稳中向好，宏观环境稳定繁荣，二十一世纪的华夏繁荣美好，对于青年人来说，也是机遇无限的时代。
半导体硅片和硅基是集成电路、光电器件、分立器件、传感器行业制造环节中的关键材料。受益于全球半导体厂商积极推进集成电路、光电器件、分立器件、传感器生产线扩张，全球半导体硅片和硅基市场需求得到快速释放。在经历了2013年-2014年连续增长后，2015年全球半导体硅片和硅基市场呈现下滑趋势，其主要原因是硅片和硅基厂商技术相对成熟，产品技术提升缓慢。与此同时，受经济危机影响，半导体行业的应用终端市场接近饱和致使应用终端市场增速放缓，导致半导体硅片和硅基市场低迷，硅片和硅基供需情况出现恶化。直到2016年下半年，全球经济回暖，通信、计算机、汽车产业、消费电子需求带动半导体硅片和硅基销量增加上升。2017年全球半导体硅片和硅基市场销售规模87.1亿美元，较2016年增长20.5%。2018年，随着全球半导体硅片和硅基厂商扩产产能逐步释放，6-8英寸半导体硅片出货量稳定。与此同时，物联网、云计算产业的崛起带动半导体硅片和硅基需求增长，2018年全球半导体硅片销售规模达到112亿元。但自2018年4月以来，受中美贸易战影响，半导体终端应用市场需求紧缩，芯片厂商囤货，导致半导体硅片和硅基市场销售规模下跌，2019年半导体硅片和硅基市场销售规模为110.6亿美元。
多晶硅的应用及生产技术
多晶硅的应用及生产技术多晶硅是一种重要的材料，具有广泛的应用领域和多样的生产技术。
下面将分别介绍多晶硅的应用和生产技术。
一、多晶硅的应用多晶硅广泛应用于光伏行业和半导体行业。
1. 光伏行业：多晶硅是太阳能光伏电池的主要材料。
在光伏电池中，多晶硅通过一系列工艺处理，如切割、刻蚀、钝化等，制成具有正负结的片状硅片。
这些硅片通过组装和连接，形成太阳能电池组件，用于太阳能发电。
多晶硅的应用使得太阳能光伏发电成为可持续发展的清洁能源，有助于减少对传统化石能源的依赖。
2. 半导体行业：多晶硅也被广泛用于半导体制造。
半导体是电子器件的基本材料，它具有导电性能介于导体和绝缘体之间。
多晶硅被用作半导体的基础材料，通过控制多晶硅中杂质元素的含量和分布，可以制备出具有特定电学性质的半导体材料，用于制造各种电子器件，如集成电路芯片、电子器件封装等。
多晶硅在半导体行业的应用推动了现代电子技术的发展，广泛应用于计算机、通信、消费电子等领域。
二、多晶硅的生产技术多晶硅的生产技术主要包括潜在载氧体法、克劳修斯法和Siemens法。
1. 潜在载氧体法：潜在载氧体法是一种通过化学反应来制备多晶硅的方法。
该方法首先将硅含氧化物与氢气或碳氢化合物在高温下反应，生成硅气体，然后将硅气体在低温下快速冷凝成多晶硅。
这种方法可以在大规模生产中获得高纯度的多晶硅，适用于太阳能光伏晶圆片的制备。
2. 克劳修斯法：克劳修斯法是一种进一步提高多晶硅纯度的方法。
该方法是通过控制硅气体中氧和杂质的含量，在低温下将硅气体再次凝结成固体硅。
克劳修斯法生产的多晶硅具有更高的晶格质量和更低的杂质含量，适用于半导体行业的生产。
3. Siemens法：Siemens法是一种通过炉管法制备多晶硅的方法。
该方法将氯化硅和氢气在炉管中进行反应，生成硅气体，然后在适当的条件下，将硅气体沉积在内壁上并快速凝结成多晶硅。
这种方法可以实现连续生产，适用于大规模工业化生产。
此外，随着科技进步和工艺改进，还出现了一些新的多晶硅生产技术，如溶液法、喷雾法等。

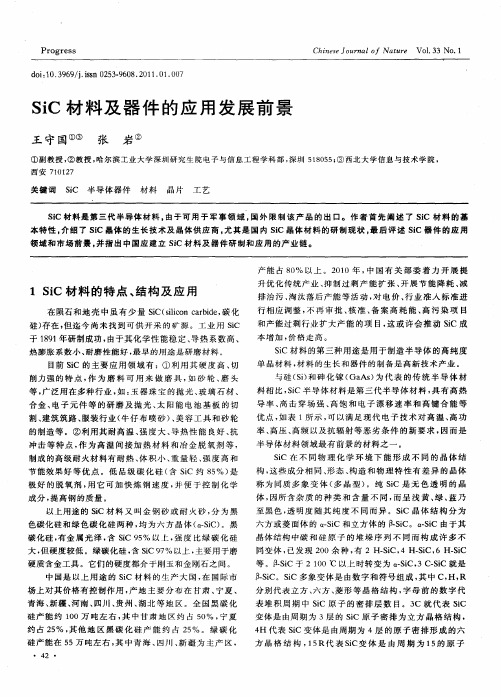

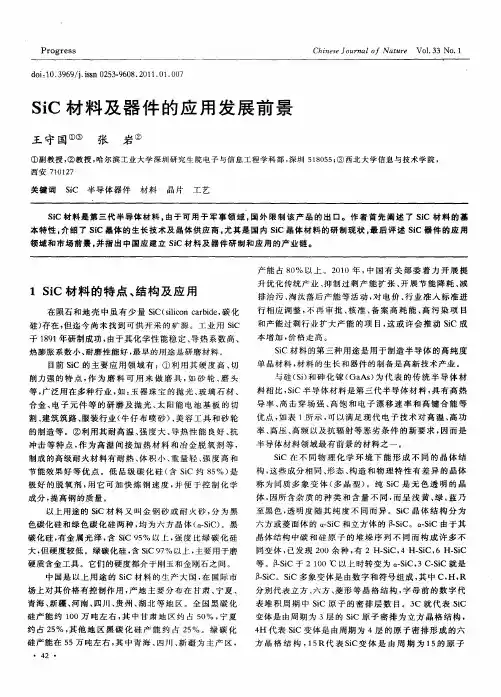

SiC材料及器件的应用发展前景
与硅 （ ｉ和 砷 化 镓 （ Ａｓ 为 代 表 的传 统 半 导 体 材 Ｓ） Ｇａ ） 料 相 比 ， ｉ 导 体材 料 是第 三 代半 导 体 材料 ， 有 高热 ＳＣ半 具 导 率 、 击 穿 场 强 、 饱 和 电子 漂 移 速率 和 高键 合 能 等 高 高 优 点 ， 表 １所 示 ， 以满足 现 代 电子 技 术 对 高 温 、 如 可 高功 率、 压、 高 高频 以及 抗 辐 射等 恶 劣 条 件 的 新 要 求 ， 因而 是
王 守 国① 张 岩 ② ③
① 副教 授 ， 教授 ， 尔 滨 工 业 大 学 深圳 研 究 生 院 电子 与 信 息 工 程 学 科 部 ， 圳 ５ ８ ５ ； 西 北 大 学 信 息 与 技 术 学 院 ， ② 哈 深 １０ ５ ③
西安 ７ ０ ２ １ １７
关键 词
ＳＣ 半 导体 器 件 ｉ
热膨 胀系 数小 、 磨 性 能好 ， 早 的用途 是研 磨材 料 。 耐 最
ＳＣ材 料 的第 三 种用 途是 用 于 制造 半 导 体 的高 纯 度 ｉ
单 晶材料 ， 料 的生 长和 器件 的制备 是 高新 技 术产 业 。 材
目前 ＳＣ 的 主要 应 用 领 域 有 ：① 利 用 其 硬 度 高 、 ｉ 切 削 力强 的 特 点 ， 为 磨 料 可 用 来 做 磨 具 ， 砂 轮 、 头 作 如 磨
碳 化 硅 ， 金 属 光 泽 ， ＳＣ ９ ％ 以 上 ， 度 比 绿 碳 化 硅 有 含 ｉ ５ 强 大 ， 硬 度 较 低 。 绿 碳 化 硅 ， ＳＣ９ ％ 以 上 ， 要 用 于 磨 但 含 ｉ ７ 主
晶体 结 构 中碳 和 硅 原 子 的 堆 垛 序 列 不 同 而 构 成 许 多 不
同变体 ， 已发现 ２ ０余 种 ， ２Ｈ．ｉ ４ Ｈ．ｉ ６ Ｈ．ｉ ０ 有 ＳＣ， ＳＣ， ＳＣ 等 。ｐＳＣ 于 ２１ ０℃ 以上 时转 变为 ａＳＣ， ＳＣ 就它 们 的硬度都 介 于刚玉 和金 刚石之 间 。
单晶硅生长及硅片制备技术概述
• 为了避免硅金属在高温下氧化，炉子必 须在惰性氩气气氛下操作，氩气可以从
炉顶及长晶腔顶流入，使用机械式真空 抽气机及气体流量阀将气压控制在5～ 20torr及80～150升／分钟的流量，氩气 流经长晶腔再由抽气机带走。
• 在晶体生长过程中，石英坩埚在高温惰性气氛下逐渐脱氧：
• SiO2→SiO+O
(2.12)
• Si+SiO2→2SiO (2.13)
• 氧原子溶入硅融液中成为硅晶棒氧杂质的来源。同时，氧
原子可以以一氧化硅化学组成的气体，进入氩气气流中排
出长晶炉外。
• 石墨在高温下与微量的氧气有下列反应而导致材质衰变：
• 在晶体生长过程中，硅晶种被纯度99．7％的钨丝线所 悬挂。晶体成长时，钨丝线及晶棒以2—20rpm旋转且 以0．3—10mm／min速率缓慢上升，造成融溶液面下 降，为保持固定的液体表面水平高度，坩埚的支撑轴 需不断地慢速上升，此支撑轴由冷等压石墨材制成， 与钨丝线成不同方向旋转。使用光学影像量测系统固 定扫瞄晶棒与融熔表面形成的凹凸光环(meniscus)大小， 以决定成长中晶棒的直径。晶棒直径是晶体生长工艺 过程中第一优先控制的参数。其次为钨丝线上升速率 及液面温度，在实际生产中使用计算机软件来进行控 制。在某固定直径的长晶条件下，融液温度瞬间变高 将导致晶棒直径变小的倾向，进而造成钨丝线上升速 率急速变慢，反之则变快。温度不稳定会引起钨丝线 上升速率交互跳动，进而晶体品质不良
单晶硅生长过程的技术要点
• 提拉法生长单晶的过程可细分为(1)硅金属及渗杂质 (Dopant)的融化，(2)长颈子(Necking)，(3)长晶棒主体 (Body)及收尾(Tail Growth)
2024年单晶硅拉晶炉市场前景分析
2024年单晶硅拉晶炉市场前景分析1. 引言单晶硅拉晶炉是半导体材料制备过程中的重要设备，用于生产高纯度的单晶硅棒。
随着电子产业的快速发展，以及新兴技术的推动，单晶硅拉晶炉市场前景逐渐展现出巨大的潜力。
本文将对单晶硅拉晶炉市场前景进行分析，探讨其发展趋势及市场机遇。
2. 单晶硅拉晶炉市场现状目前，单晶硅拉晶炉市场已经形成了一定的规模。
在全球范围内，主要的单晶硅拉晶炉生产企业包括GT Advanced Technologies、Shin-Etsu Chemical、MEMC Electronic Materials等。
这些企业凭借其技术实力和市场占有率，稳定地占据了单晶硅拉晶炉市场的主导地位。
3. 单晶硅拉晶炉市场发展趋势3.1 技术升级与创新随着电子产业的进一步发展，对单晶硅拉晶炉的要求也越来越高。
未来的发展趋势是实现设备的智能化、自动化和高效化。
这需要单晶硅拉晶炉生产企业加大技术研发投入，不断推出新型设备。
3.2 新兴市场需求增长除了传统的电子产业，新兴市场如光伏、电动汽车等对单晶硅的需求也在逐渐增长。
光伏产业作为新的增长引擎，将成为单晶硅拉晶炉市场的重要推动力量。
4. 单晶硅拉晶炉市场机遇4.1 产业升级需求随着国内制造业的产业升级，对单晶硅拉晶炉等高端设备的需求不断增加。
这为单晶硅拉晶炉企业提供了广阔的市场机遇。
4.2 政策扶持措施政府在支持新能源产业和新兴产业方面采取了一系列的扶持政策，这也将为单晶硅拉晶炉市场的发展提供有力保障。
政策的支持将带动行业的良性循环，进一步推动单晶硅拉晶炉市场的增长。
5. 市场竞争与挑战5.1 市场竞争加剧随着市场的扩大和新进企业的涌入，单晶硅拉晶炉市场的竞争日益激烈。
企业需要加大研发力度，提高产品质量和技术水平，才能在竞争中取得优势。
5.2 技术壁垒和成本压力单晶硅拉晶炉生产技术具有一定的壁垒，需要企业拥有一定的专利技术和研发实力。
而成本问题也是一个制约因素，企业需要不断降低生产成本，以提高市场竞争力。
300mm硅片技术发展现状与趋势-有研硅股-
３００ｍｍ硅片技术发展现状与趋势 周旗钢（有研半导体材料股份有限公司，北京100088）摘要：综合评述了３００ ｍｍ硅材料在晶体生长、硅片成形、表面质量控制、衬底优化以及表征等方面的研究现状和发展趋势，特别是国内在３００ｍｍ硅技术研究中所获得的一些成果。
关键词：硅材料；３００ｍｍ硅片；单晶硅生长技术１前言 半个世纪以来，半导体产业发展迅猛，这主要有赖于两个因素：一个是加工尺寸不断变细，提高集成度，降低器件单位成本；另一个是硅衬底尺寸不断变大，增加硅片单位面积可获得芯片的数量。
而且两个因素互相影响，互相促进发展。
加工尺寸不断变细，带动衬底材料质量不断得到改善，衬底材料的不断改善反过来又不断促进了加工尺寸变细的实现。
集成电路技术发展遵从摩尔定律，工艺线宽越来越细，并开始进入纳米时代。
当前，国际主流生产技术为0.25～0.35µm，先进生产技术为0.13～0.10µm，90nm技术已开始投入小批量生产，并研究成功65nm技术。
按照国际半导体产业发展路线图预测[1]，2010年将采用45纳米技术，2016年和2018年将分别发展到22nm和18nm。
半导体硅衬底材料也正从200mm迈向300mm直径。
130nm以下的集成电路将主要使用300mm 直径的硅片，目前它的制备技术正日渐完善，以适应纳米集成电路的严格要求。
２ 硅单晶的生长技术 从200mm到300mm，硅片直径增加1.5倍，晶体的重量将近似于直径的2次方增长，也就是增长大约3倍，故200mm直径硅晶锭的典型荷重为90kg，而为了获得同样多的合格硅片数量300mm 直径的硅晶锭的荷重一般达200～300kg。
晶体重量的大幅度增加，一方面要求有更大的坩埚装料和更庞大且昂贵的专门设备，从而大大增加了成本；另一方面，也使熔体流动、热量和质量传输、缺陷的形成和迁移等更为复杂，给300mm 硅单晶的生长带来了很大的困难。
另外，晶锭的提拉和搬运也成了重要问题。
2024年硅基新材料市场发展现状
2024年硅基新材料市场发展现状 引言 硅基新材料是指基于硅元素的材料，具有优异的性能和广泛的应用领域。本文将对硅基新材料市场的发展现状进行探讨和总结。
1. 硅基新材料的概述 硅基新材料是一类具有特殊性能和应用潜力的材料，包括硅晶片材料、硅膜材料、硅基光电子材料等。它们具有优良的导电、光学和机械性能，广泛应用于半导体、光电子、能源储存等领域。
2. 硅基新材料市场规模 硅基新材料市场在过去几年里取得了快速增长。据研究机构数据显示，2019年全球硅基新材料市场规模达到XX亿美元。预计到2025年，市场规模将进一步扩大，达到XX亿美元。
3. 硅基新材料市场应用领域 硅基新材料在多个领域有广泛的应用。主要应用领域包括： 3.1 半导体 硅基新材料在半导体行业中占据重要地位。硅晶片材料的高纯度和优异的导电性能使其成为集成电路制造的关键材料。同时，硅基新材料还用于制造高功率、高温、高频率应用的功率器件。
3.2 光电子 硅基光电子材料在通信、显示和光伏等领域具有广泛应用。硅膜材料在显示屏制造中扮演重要角色，而硅基光伏材料则用于太阳能电池的制造。
3.3 能源储存 硅基新材料在能源储存领域的应用也逐渐增多。硅基材料的高容量、长寿命和快速充放电特性使其成为锂离子电池、超级电容器和储能设备的理想材料。
4. 硅基新材料市场竞争格局 目前，全球硅基新材料市场竞争激烈，市场上存在着多家主要厂商。主要竞争者包括杜邦、爱尔兰科技公司、无锡新宏泽电子材料公司等。这些公司通过不断创新和技术改进来提升产品质量和性能，以在市场中取得竞争优势。
5. 硅基新材料市场发展趋势 未来硅基新材料市场将呈现以下发展趋势： • 新材料研发：随着科技的进步，研发出更高性能的硅基新材料将成为市场的一个重要方向。 • 应用拓展：硅基新材料将在更多领域得到应用，如生物医药、新能源等。 • 市场竞争加剧：随着越来越多公司进入硅基新材料市场，市场竞争将更加激烈，厂商需要通过技术创新和产品差异化来保持竞争力。
晶体生长技术-CVD原理
CVD技术的应用领域
半导体工业
CVD技术在半导体工业中应用 广泛，用于制备薄膜材料和器 件，如集成电路、太阳能电池
等。
陶瓷工业
CVD技术可用于制备高性能陶 瓷材料，如高温陶瓷、耐磨陶 瓷等。
航空航天领域
CVD技术可用于制备高性能复 合材料和涂层，提高航空航天 器的性能和寿命。
其他领域
CVD技术在光学、医学、能源 等领域也有广泛应用，如制备 光学薄膜、生物材料、燃料电
晶体生长技术-cvd原理
• CVD技术简介 • CVD原理 • CVD技术分类 • CVD技术优缺点 • CVD技术应用实例
01
CVD技术简介
定义与特点
定义
化学气相沉积（CVD）是一种利用化 学反应在基材表面生成固态沉积物的 技术。
特点
CVD技术具有沉积温度低、基材形状 灵活、可大面积制备等优点，适用于 制备各种高性能材料和器件。
生长速率高
CVD技术可以实现快速生长，提高晶体生长 效率。
生长温度低
CVD技术通常在较低的温度下进行，有利于 生长高质量的晶体。
晶体质量高
CVD技术可以生长出高质量、高纯度的晶体。
CVD技术的缺点
成本高
CVD技术需要使用大量的原材料和能源，导致 成本较高。
生长条件难以控制
CVD技术的生长条件较为复杂，需要精确控制 各项参数，增加了技术难度。
激光诱导化学气相沉积
原理
利用激光诱导气态前驱体发生光化学反应，形成固态薄膜的技术。
特点
沉积速率高，薄膜成分和结构可控，适用于高熔点材料和特殊性能 薄膜的制备。
应用
在光学、半导体、传感器等领域有重要应用。
04
CVD技术优缺点
硅磷晶制备
硅磷晶制备
标题:硅磷晶制备技术以及应用领域探索
简介:本文旨在介绍硅磷晶制备技术的原理和方法，并探讨其在不同领域的应用前景。
文章将从制备过程、材料特性和应用案例等方面进行讲解，旨在为读者提供全面且清晰的了解。
正文:
硅磷晶制备是一种关键性的技术，广泛应用于许多领域，如电子、光学和能源等。
它的制备过程涉及多种方法和材料，具有重要的科研和工业应用价值。
1.制备过程
硅磷晶制备的基本过程包括材料选择、晶体生长和晶体质量检测。
首先，选择适当的硅和磷源材料，通常是硅石和红磷。
然后，通过石墨炉、化学气相沉积或溶胶-凝胶法等方法，在适当的温度和压力条件下进行晶体生长。
最后，通过X射线衍射、光学显微镜和拉曼光谱等手段对晶体进行质量检测。
2.材料特性
硅磷晶具有优良的光学和电学性能，以及良好的稳定性和可控性。
它的光学特性包括高透过率和低散射率，使其在光学器件中有广泛的应用。
同时，硅磷晶还具有优异的电学性能，如高载流子迁移率和低电阻率，使其成为高性能电子器件的理想材料。
3.应用领域
硅磷晶在多个领域有广泛的应用。
在光学领域，硅磷晶被用于制备高效的光学透镜、光学滤波器和光波导器件等。
在电子领域，硅磷晶被应用于高性能晶体管、场效应晶体管和太阳能电池等器件的制备。
此外，硅磷晶还可以用于制备催化剂、传感器和生物材料等。
总结:
硅磷晶制备技术是一项重要而多样化的技术，其制备过程复杂但可行性高。
硅磷晶具有出色的光学和电学性能，广泛应用于光学和电子领域。
随着对硅磷晶性能和应用的深入研究，相信硅磷晶将在更多领域发挥其巨大潜力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅晶体生长技术的最新进展及应用前景
硅是一种重要的半导体材料，广泛应用于电子、能源、光电子等领域。
制备高
质量的单晶硅是半导体电子学的重要技术之一。
硅晶体的生长技术一直是研究的热点之一，其最新进展和应用前景备受关注。
1. 硅晶体生长技术的发展历程
传统的硅晶体生长技术主要有三类：Czochralski生长法、区熔法和浸润法。
Czochralski生长法是最常用的方法，其原理是在熔融硅的表面缓慢地降低一个硅棒，使其顶部与熔融硅面接触，然后逐渐旋转硅棒和降温，从而得到一条高质量的硅晶棒。
区熔法是基于晶体中的生长界面自然形成，其过程由传送材料、升温熔化、降温成长、取晶等步骤构成。
浸润法是一种用稀溶液在金属催化剂表面上生长硅晶体的方法。
然而，这些传统的硅晶体生长方法都存在一些问题，如生长速率低、制备过程
复杂、晶体结构有缺陷等，难以满足当今世界快速发展的需求。
因此，近年来，人们对硅晶体生长技术进行了改进和提升，以满足不同领域的需求。
2. 硅晶体生长技术的最新进展
(1) 低温原子层沉积法(ALD)
ALD是一种创新的硅晶体生长技术，其过程是通过一系列气相反应，将硅原
子一层一层地沉积在基底上，从而实现单晶硅的制备。
该技术具有生长速度快，质量好，可以实现纳米尺度精度制备等优点。
(2) 氧化物辅助生长法
该方法利用气相或液相氧化物作为辅助材料，在晶体生长过程中通过氧活化增
强界面扩散，从而提高晶体质量。
同时，抑制了半导体变异体和功率晶体的生长，提高了生长速率，减少了基底破碎和晶体缺陷的形成。
(3) 反应等离子体增强化学气相沉积法(PECVD)
该技术可以在低温下生长薄膜和纳米晶体，且具有生长速度快，成本低等优点，适用于高清晰度电子显微镜、光电子器件和生物传感器等领域。
3. 硅晶体生长技术的应用前景
随着智能化、5G和新能源等技术的发展，硅晶体材料在电子、能源、光电子
等领域的应用正在不断扩大。
其中，高效能太阳能电池、电动汽车等是当前比较热门的应用。
在太阳能电池方面，通过控制晶体内杂质的分布和形成，提高光电转换效率和
光吸收率，硅晶体阳电池效率不断提高，为新能源的使用提供了更多的经济性和可行性。
在电动汽车方面，IC设计和可靠性是该领域的难点。
新一代半导体器件和集成技术的出现给电动汽车提供了更多的应用前景。
总之，硅晶体生长技术的发展、突破和应用将有望推动半导体电子学等多领域
的发展。
