复印机维修手册
施乐复印机6055维修手册：IIT_01-Chap01
第1章维修要领目录第1章 维修要领1-1目录1.1 维修作业时的注意事项 (3)1.1.1 安全注意事项 ............................................................. 3 1.1.2 处理客户信息时的注意事项 ................................................. 4 1.1.3 其它注意事项 . (4)1.2 访问时的作业流程 ................................................. 5 1.3 Trim 维修 .. (6)1.3.1 Trim 维修间隔 ............................................................. 6 1.3.2 Trim 检查列表 . (6)第1章维修要领1-2目录1.1 维修作业时的注意事项第1章 维修要领1-31.1 维修作业时的注意事项 1.1.1 安全注意事项为了能够在保养作业中防患事故发生于未然，必须严守作业上的警告和注意。
绝对不能执行危险的作业。
1. 电源为了防止触电、烧伤、伤害等，维修作业必须在关闭电源并拔出电源插头后执行。
但在测量电压等不得已需要打开电源的情况下，执行作业时应充分注意，以防触电。
2. 驱动部分链条皮带、链轮齿、齿轮等驱动部分的检查以及上油作业绝对不能在机器正在运作时进行。
3. 重物拆卸、安装上述其他较重零件时，也应充分注意作业姿势，避免导致腰部疼痛。
4. 安全装置防止机器事故的安全装置(保险丝、断路器、联锁开关)及客户操作机器时的安全装置(面板、盖子等)，都应确保其安全功能令人满意。
并且，禁止对机器进行有损机器安全功能的改造。
5. 零件的安装、拆卸零件、盖子的边缘部分较锐利。
注意不要触摸到，若手指、手上附有油污时，应擦拭后再进行作业。
KIP 700M-京瓷TASKalfa2420w复印机维修手册(下册)
8. 6. 3 设置项目说明000, 001 前缘对位可以指定在介质主缘开始打印图像的位置。
如果将设置值增加“+1”，图像头将向下朝尾缘移动 1mm，使主缘装订边变大。
主缘对位值增加值减少002, 003 后缘装订边可以调整尾缘装订边的长度。
如果将设置值增加“+1”，尾缘装订边的长度变长 1mm。
设置值增加。
设置值减少。
尾缘装订边004 侧装订边（左和右）可以调整侧装订边的量。
（左侧和右侧）如果增加设置值，每侧装订边都会变宽 1mm 。
（结果使打印图像的宽度变窄 2mm 。
）设置值增加。
侧装订边设置值减少。
005, 006 侧缘对位可以指定在介质侧缘开始打印图像的位置。
如果将设置值增加“+1 “，图像向右移动 0.1mm。
设置值增加。
设置值减少。
008 至 010 主像素的 LED 选通时间可以通过更改主像素的 LED 选通时间，单独使每个图像区块（A 、B 和 C ）的整个图像变深或变浅。
结果可以在 3 个图像区块之间获得均匀的图像浓度。
如果增加设置值，有关图像区块的整个图像都变深。
区块 A 区块 B 区块 C设置值减少。
默认值 设置值增加实际打印图像如需“主像素”和“补充像素”的详细信息，请参阅 [011 至 013 IST 的 LED 选通时间（补充像素）] 中的参考列。
011 至 013 IST （补充像素）的 LED 选通时间如果对角线等类似图像外观太不清晰，可以通过改变补偿像素的 LED 选通时间来增加清晰度。
可以针对每个图像区块进行单独调整。
随着补充像素的 LED 选通时间变长，如果增加设置值，对角线的清晰度也会增加。
增加 以使这些区块的图像更清晰。
设置值减少 默认值 设置值增加。
实际打印图像如需“主像素”和“补充像素”的详细信息，请参阅下一页上的参考列。
主像素014, 015 LED 区块的垂直对齐如果有像素间隙，可以对齐图像区块之间的像素。
图像区块 B 为标准，图像区块 A 和 C 都可以垂直移动。
复印机维修资料大全
以前的朋友发给我的，有需要可以下。
顺便问一下，三星的一体机更换排线要多少钱？第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。
二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。
对于操作者提供的故障现象应特别注意，并在试机时细心观察。
三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。
四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。
比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。
作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。
如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。
第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。
因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。
复印机整理维修手册全集(1)
复印机整理维修手册全集第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。
二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。
对于操作者提供的故障现象应特别注意，并在试机时细心观察。
三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。
四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。
比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。
作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。
如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。
第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。
因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。
施乐复印机6055维修手册：IIT_11-ComentSheet_SC

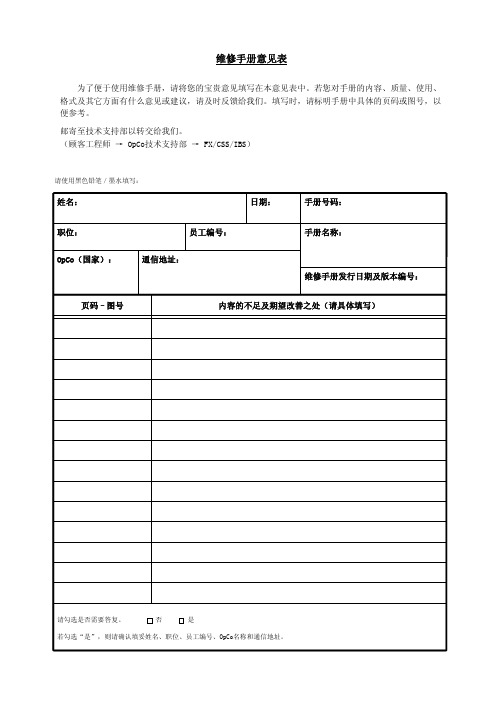

为了便于使用维修手册，请将您的宝贵意见填写在本意见表中。若您对手册的内容、质量、使用、 格式及其它方面有什么意见或建议，请及时反馈给我们。填写时，请标明手册中具体的页码或图号，以 便参考。 邮寄至技术支持部以转交给我们。 （顾客工程师 → OpCo技术支持部 → FX/CSS/IBS）
SECOND FOLD
FUJI XEROX Co., Ltd.
Attn: CSS/IBS KSP/R&D Business Park Bldg.6A7 3-2-1,Sakado Takatsu-ku,Kanagawa-ken 213-8508 Japan
Place Postage Stamp
Here
请使用黑色铅笔／墨水填写：
姓名：
日期：
手册号码：
职位： OpCo（国家）：
员工编号： 通信地址：
手册名称： 维修手册发行日期及版本编号：
页码–图号
内容的不足及期望改善之处（请具体填写）
请勾选是否需要答复。
否
是
若勾选“是”，则请பைடு நூலகம்认填妥姓名、职位、员工编号、OpCo名称和通信地址。
FIRST FOLD
CLEAR TAPE
Before sealing, please be sure that all information is completed on reverse side.
CLEAR TAPE
施乐复印机3030维修手册（中文）：第5章零件表
施乐复印机3030维修⼿册（中⽂）：第5章零件表第5章零件表⽬录5.1 前⾔ (2)5.1.1 零件表的⽤法 (2)5.1.2 使⽤需知 (2)5.1.3 板的构成 (2)5.1.4 术语/符号的说明 (2)5.2 PARTS LIST (4)PL 1 DRIVE (4)PL1.1 Drive-Paper (4)PL1.2 Drive-Deve. Xero (5)PL 2 PAPER Hand (6)PL2.1 Paper Hand Component (6)PL2.2 Lower Baffle Component (7)PL2.3 Manual Feed Baffle-3, Vertical Front Baffle Component (8)PL2.4 Horizontal Lower Baffle Component (9)PL2.5 Horizontal Lower Baffle Component (10)PL 3 IIT (11)PL 3.1 IIT Document Transport (11)PL3.2 IIT-Electrical (12)PL3.3 Upper Document Transport (13)PL 4 LPH (14)PL4.1 LPH Accessory (14)PL 5 DEVE (15)PL5.1 Developer Assembly Accessory (15)PL5.2 Developer Assembly Component (16)PL 6 XERO (17)PL6.1 XERO Accessory (17)PL6.2 Xero Module Component (18)PL6.3 BTR Housing Component (19)PL6.4 Xero Housing Component (20)PL 7 Fuser (21)PL7.1 Fuser Assembly Accessory (21)PL7.2 Fuser Assembly Component-Roll (22)PL7.3 Fuser Assembly Component-Chute (23)PL7.4 Upper Exit Baffle Component (24)PL7.5 Thermistor Plate Component (25)PL 8 ELEC (26)PL8.1 Electrical-Rear 1 (26)PL8.2 Electrical-Rear 2 (27)PL8.3 Electrical-Right Lower (28)PL8.4 Electrical-Right Upper (29)PL8.5 Electrical-Left (30)PL8.6 Consol Component (31)PL9 Cover (32)PL9.1 Cover-Front, Right, Top (32)PL9.2 Cover-Rear, Left (33)PL9.3 Document Shelf Component (34)PL9.4 Document Shelf Component (35)PL 10 RFC (36)PL10.1 2-RFC Type Accessory (36)PL10.2 1-RFC Type Accessory (37)PL10.3 RFC A-Type Accessory (38)PL10.4 RFC B-Type Accessory (39)PL10.5 RFC Component-Paper Feed (40)PL10.6 RFC Component-Latch , Roll Paper Tube Support (41)PL10.7 Paper Heater / Paper Size Sensor Housing Component (42)PL10.8 Take Away Baffle Component (43)PL 11 Frame (44)PL 11.1 Swing Frame Latch Accessory (44)PL11.2 Swing Frame Latch Component (45)5.3 Adjustment/Consumables Area Code (47)第5章零件表5.1 前⾔ 5-25.1 前⾔5.1.1 零件表的⽤法零件表包含关于备⽤零件的信息。
东芝复印机856维修手册
东芝复印机856维修手册一、东芝856复印机基本概述东芝856复印机是一款高性能的复印设备，广泛应用于企事业单位、学校和政府部门等场所。
它具有以下特点：1.高速复印：最高复印速度可达85页/分钟，满足大型办公需求。
2.高质量：采用高品质光学组件，确保复印效果清晰、细腻。
3.多种功能：支持复印、打印、扫描等多种功能，提高工作效率。
4.节能环保：符合我国节能环保政策，降低能耗，减少环境污染。
二、东芝856复印机故障代码及解决方案1.故障代码解析东芝856复印机在出现故障时，会显示相应的故障代码。
例如：- 代码1：纸张输送系统故障- 代码2：感光鼓故障- 代码3：充电器故障- 代码4：定影器故障- 代码5：传感器故障2.故障排除方法根据故障代码，查找对应的故障原因，并进行排除。
如：- 代码1：检查纸张输送路径，清理堵塞物，修复损坏部件。
- 代码2：更换感光鼓，清理感光鼓表面污渍，调整感光鼓位置。
- 代码3：检查充电器线路，修复损坏部件，清理充电器表面灰尘。
- 代码4：检查定影器组件，清理定影器表面污渍，调整定影器温度。
- 代码5：检查传感器连接线路，修复损坏部件，清理传感器表面灰尘。
三、东芝856复印机维修流程1.维修前的准备工作- 准备维修工具：如螺丝刀、镊子、清洁布等。
- 准备配件：如感光鼓、充电器、定影器等。
- 获取维修手册：查阅东芝856复印机维修手册，了解维修流程及注意事项。
2.拆卸与组装步骤- 关闭电源，断开电源线。
- 拆卸复印机前盖、后盖，暴露内部组件。
- 根据维修手册，判断故障部位，拆卸相关组件。
- 更换故障部件，清理、维修受损部件。
- 组装复印机，恢复原状。
3.故障部位查找与诊断- 使用排除法，逐步缩小故障范围，找到故障部位。
- 使用诊断工具（如示波器、万用表等），辅助诊断故障原因。
四、东芝856复印机日常维护与保养1.定期清洁：清理复印机内部灰尘，保持设备清洁。
2.检查易损件：定期检查感光鼓、充电器、定影器等易损件，提前更换损坏部件。
KIP 7000奇普工程复印机,工程绘图仪彩页及维修手册
• 重新恢复，编辑，重新打印先前作业
• 将现有作业创建或添加到文件
• 用户名及密码安全系统
• 可根据打印作业报告向用户发送邮件通知
易于重新恢复，编辑，重新打印先前作业
• 进行图像调整，介质类型和打印密度等打印 项设置
上安装任何软件，它就可以让用户进行浏览，多功 可以对文件任务进行处理，包括尺寸，介质，数量
能打印，作业队列管理操作。
的编辑，这些都可以重新定义，存盘或输出打印。
用户可以选择并发送单一或多个文件到本地或互联
网的ＫＩＰ数码系统，此外，ＫＩＰ Ｐｒｉｎｔ Ｎｅｔ。
可以自动生成Ｅｍａｉｌ报告，详细记录所有的使用量，
增强技术
现在复印、扫描量不断增长，ＫＩＰ７０００凭借其出色的质量和适应能力， 对宽幅文档生产的精度和低成本操作提供商机。
• 支持ＵＮＩＸ，ＬＩＮＵＸ和ｎｏｖｅｌｌ网络 连接
• 支持Ａｐｐｌｅ网络连接
ＫＩＰ７０００打印，复印，扫描系统
ＫＩＰ７０００系统特点： • 占地空间小
黑白复印和扫描
ＫＩＰ７０００可以在高分辨（６００ｄｐｉ）的条件下准确 地复制工程文档，系统自动识别原稿文档宽度， 并且动态调整曝光设置以确保质量最优。含线条、 文字、灰度、透视图和航空照片的文件可以扫描 成不同的文档格式，包括多页ＰＤＦ和ＤＷＦ扫描结束 后，图像可以自动传递到操作员指定的存储地址 网站；ＦＴＰ地址或个人／项目邮箱
包括pdf和dwf格式?可以对线条灰度和照片原稿进?质?预设?通过kipproduction软件可以与多台kip打印机复印kip7210系统是唯一24个月光学保证彩色图像?彩色扫描速度可达63米分钟?高分辨率24bit彩色图像质??直接连接喷墨打印机上实现彩色复印或创建彩色数码文件?校正功能可确保彩色复印和扫描的准确性?先进的kip成像技术可以实现出众打印效果?kip彩色增强软件可以增加系统功能kip7000系列配置kip7210黑白彩色打印复印扫描系统kip7210kipcolormax彩色增强系统kipcolormax彩色增强影像特点?缺省质?过滤器?图像编辑?去除图像斜线?去除图像污点?图像嵌入?区域修剪?擦掉屏蔽?多个喷墨打印机一体化?先进的彩色管??打印到喷墨机rip?打印彩套图?扫描到邮件?打印和复印嵌入?分光光度计支持kipcolormax彩色增强软件提供所有黑白及彩色文件的复印扫描和打印kip7000系列网络打印基于网络的打印kipprintnetkipprintset它是一个功能强大的网络工具无需在网络计算机他有非常强大的功能可以管?打印的应用程序
东芝复印机维修手册
东芝168S解鼓-代码
08-340 鼓寿命计数值设定
（当08-689设为“1”时有效）
接受值 0---99999；
默认值 168S/208S =27000
258s=33000
注： 当08-355中的数值（鼓计数显示）达到设置值（08-340鼓寿命设置值）的10倍时，“更换鼓”将显示当08-340中鼓寿命设置值为0，就不会显示“更换鼓”
08-673 鼓想关计数器值清零
（当08-689设为“1”时有效）
进行08-673的操作后，下列计数值将被清零；
08-355 鼓计数显示
08-401 鼓寿命计数
东芝数码168卡纸类错误代码表：
机身输纸卡纸E01 纸卡在机身内
E02 纸卡在定影单元附近
E03 电源接通时，纸张留在机器内（ADF/RADF除外）
E08 在ADU 里卡纸
E09 送纸传感器发生超时错误
送纸系统卡纸E11 在ADU送纸卡纸
E12 在SFB送纸卡纸
E13 纸盒1送纸卡纸
E14 纸盒2送纸卡纸
E15 纸盒3送纸卡纸
E16 纸盒4送纸卡纸（208、258系列）
可选纸盒传送卡纸E31 来自2的纸张不能到达送纸传感器，所以在
纸盒2送纸过程中，纸张卡在机身内
E32~E36 依次类推
光学系统呼叫维修C21 灯架初始话错误
C25 扫描单元检测出错
将显示在LCD上。
复印机维修必看手册
复印机维修必看手册(四)（五）、复印后复印件颜色淡，对比度不够故障原因与排除方法：1．感光鼓表面充电电位过低，造成曝光后表面电位差太小，即静电潜像的反差小。
调整充电电位或调整充电电极丝与感光鼓的距离。
2．复印机工作的环境湿度过大，纸张含水率过大造成。
3．由于复印纸的理化指标没有达到要求，如纸张厚度、光洁度和密度等原因造成。
4．机电方面的原因有：转印电极丝太脏，粘有墨粉、灰尘、纸屑，影响转印电压；转印电极丝距离感光鼓表面（纸张）太远，转印电流太小，不能使纸背面带有足够的转印电荷，影响转印效果。
清洁转印电极丝或调整转印电极丝与感光鼓的距离。
5．显影器中墨粉不足，无法充分显影造成显影对比度不够。
6．由于在液干法显影中显影液陈旧失效，造成载体缺少或疲劳失效，带电性减弱，使得显影不足。
（六）、复印件图像清晰度差分辨率低故障原因与排除方法：1．复印时曝光量过大所致。
调整曝光电压或光缝。
2．复印镜头、反光镜的聚焦不良的缘故。
调整镜头与反光镜的距离与角度。
3．硒感光鼓工作时间过长表面污染残留墨粉过多或产生氧化膜。
清洁或更换感光鼓。
4．墨粉颗粒太大，显影图像表面粗糙，造成分辨率下降。
如出现由于图像发黑而造成不清晰，应考虑可能是显影器下墨粉太多。
（七）、复印件图像浓度不均匀复印件复印出的图像不均匀分两种情况：一种是有规则的不均匀；另一种是无规则的不均匀。
A）、出现有规则的不均匀故障原因与排除方法：1．电极丝与感光鼓不平行，造成转印电晕不均匀。
2．曝光窄缝两边不平行，造成曝光量不均匀。
3．机内有乱反射光的干扰。
4．显影辊与感光鼓表面不平行；液干法显影中挤料辊与感光鼓不平行；显影间隙两端不等，均会造成上述的不均匀。
B）、出现无规则的不均匀故障原因与排除方法：1．复印纸局部受潮。
2．曝光灯管、稿台玻璃等光学部件受污染，影响光反射和透射的均匀。
3．充电和转印电极丝污染，造成放电的不均匀。
为防止此种情况，应经常保持电极清洁使放电均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复印机维修手册
一、简介
复印机是现代办公环境中不可或缺的设备之一。
然而，由于长时间使用、操作不当或其他因素，复印机可能会出现各种故障。
本手册旨在帮助用户解决常见的复印机问题，提供维修指导和技巧，使用户能够快速恢复复印机的正常工作。
二、安全操作指南
1. 打开复印机之前，确保已经断开电源，并等待复印机完全停止运转。
2. 使用打印机时，请遵循厂家提供的使用说明书，并使用推荐的耗材和配件。
3. 避免将复印机暴露在潮湿、有尘土或温度异常高低的环境中。
三、常见故障及解决方法
1. 打印质量不佳
- 检查墨盒或墨粉是否用尽，适时更换。
- 清洁打印机的喷头、滚筒和感光鼓，确保其表面清洁。
- 调整打印质量设置，如打印速度、分辨率等。
2. 纸卡纸或多张纸同时进纸
- 检查进纸托盘，确保纸张摆放整齐、不过满。
- 清理进纸路径中的灰尘和残留物，保持畅通。
- 轻轻抖动纸张堆，以防纸张粘连。
3. 复印机出现错误代码
- 根据错误代码查询说明书，了解其具体含义和解决方法。
- 尝试重新启动复印机，有时候只需简单的重启即可解决问题。
- 如有必要，联系复印机厂家或售后服务，获取专业技术支持。
4. 复印机无法正常开机或关机
- 检查电源插头是否松动或电源线是否损坏。
- 确保电源插座正常工作，尝试连接到其他插座测试。
- 如果问题仍然存在，务必请专业技术人员检查和修复。
5. 复印机产生噪音或异味
- 检查复印机周围是否有堆积的灰尘和纸屑，进行清理。
- 确保耗材的正常使用，特别是墨盒或墨粉的质量是否合格。
- 如果噪音或异味问题仍然存在，应及时终止使用并联系维修人员。
四、预防措施
1. 定期清理和保养复印机，包括清理外部表面、喷头、滚筒等。
2. 使用符合厂家要求的纸张，避免使用损坏或过度湿润的纸张。
3. 遵循复印机的操作规程，防止任意操作或不当使用。
4. 定期更新复印机的驱动程序和软件，以确保其稳定运行和优化性能。
五、注意事项
- 在每次使用复印机之前，仔细阅读使用说明书，并根据指导操作。
- 如果您无法解决复印机故障，请务必寻求专业技术人员的帮助。
- 不要随意修改复印机内部结构或零部件，以免造成更严重的损坏。
- 长时间不使用复印机时，应切断电源并妥善存放，以延长使用寿命。
六、总结
复印机维修是一个常见但又不可忽视的问题。
本手册向用户提供了
一些基本的故障解决和维修方法。
然而，复印机的复杂性和个体差异
性意味着某些问题可能需要更专业的帮助。
因此，当遇到无法解决的
问题时，建议及时联系专业技术人员进行维修和支持。
通过正确的维
护和操作，您可以确保复印机长期稳定工作，提高工作效率。
