Protel Dxp复习题
Protel DXP第七章 习题
7.17 习题1.熟悉PCB编辑器的工作界面里的各功能模块的主要功能，掌握工作面板的操作。
略2.如何创建PCB文件？参考：PCB文件的创建可以采用下列3种方法：1）通过向导生成PCB文件。
这是一种比较常用的方法，用户在生成PCB文件的同时，直接设置电路板的各项参数。
2）利用模板生成PCB文件。
在进行PCB设计时，可以将常用的PCB文件保存为模板文件，这样在进行新的PCB设计时直接调用这些模板即可。
3）利用菜单“New”生成PCB文件。
这种情况下需要用户对PCB的各项参数进行设置。
3.简述PCB板设计的主要步骤。
略4.如何规定PCB板的物理边界和电气边界？参考：P159。
电路板的物理边界即是PCB的实际大小和形状。
根据PCB在产品中的位置、空间大小、形状等来确定PCB的外形和尺寸。
根据电路板的工作条件和环境要求，首先要设定电路板的物理边界。
单击菜单“设计”→“PCB板形状”菜单命令进行设置，该菜单给出了各种设定PCB板物理边界的方法。
电气边界用来限制布线和元件放置的范围，一般通过在禁止布线层(Keep-Out Layer)绘制边界来实现。
用户可以将电气边界的范围与物理边界的范围设置成相同大小，也可以根据需要设置电气边界。
电气边界设置后，所有信号层带有电气特性的目标对象(焊盘、布线、过孔)都被限制在电气边界内。
设置电气边界要考虑到元件的定位要求和PCB的安装要求。
5.如何为PCB板预先设置线宽规则？参考：P170-171 “Width”规则的设置。
6.设计规则检查的作用是什么？参考：对布线完毕后的PCB进行设计规则检查，可以确保PCB完全符合设计者的要求。
Protel DXP的设计规则检查功能可以检查各种设定项。
7. 设计完成图7-108直流稳压电源电路原理图的PCB图。
见附件。
8. 设计图7-109正负输出的直流稳压电源电路原理图的PCB图。
见附件。
9. 设计图7-110 555无稳态多谐振荡器电路原理图的PCB图。
ProtelDxp2004考证试题库6
ProtelDxp2004考证试题库6第一篇：Protel Dxp2004考证试题库6第1页计算机辅助设计绘图员技能鉴定试题六（电路类：中级）说明：题号：CADE006 试题共两页三题，考试时间为3小时，本试卷采用软件版本为Protel DXP。
上交考试的方式：1、考生须在监考人指定的硬盘驱动器下，建立一个考生文件夹，文件夹名子以本人准考证后8位阿拉伯数字来命名（如：准考证为651212348888的考生以“12348888”命名建立考生文件夹）；2、考生根据题目要求完成作图，并将答案保存到考生文件夹中；一、抄画电路原理图（34分）1、在考生的设计文件下新建一个原理图子文件，文件名为sheet1.SchDoc；2、按下图尺寸及格式画出标题栏，填写标题栏内文字（注：考生单位一栏填写考生所在单位名称，无单位者填写“街道办事处”，尺寸单位为：mil）；3、按照附图（一）内容画图（要求对FOOTPRINT进行选择标注）；4、将原理图生成网络表；5、保存文件。
二、生成电路板（50分）1、在PCB项目文件中新建一个PCB文件，文件名为PCB1.PcbDoc；2、利用上题抄画的原理图，将原理图生成合适的长方形双面电路板，规格为X：Y=4：3；3、电路板的布局不能采用自动布局，要求按照信号流向合理布局（从上至下，从下至上，从左至右，从右至左）。
要修改PCB文件中网络，使得IC等的电源网络名称保持与电路中提供的合适电源的网络名称一致。
4、将接地线和电源线加宽，介于20mil至50mil间；5、保存PCB文件。
三、制作电路原理图元件及元件封装（16分）1、在考生的设计文件中新建一个原理图零件库子文件，文件名为schlib1.SchLib；2、根据附图二制作原理图元件，要求尺寸和原图保持一致，元件命名为四波段开关，并对描述Description进行标注，图中每小格长度为10mil；3、在PCB项目文件中新建一个元件封装文件，文件名为PCBlib1.PcbLib；4、抄画附图三的元件封装，要求按图示标称对元件进行命名（尺寸标注的单位为：10mil，不要将尺寸标注画在图中）；5、保存两个文件；6、退出绘图系统，结束操作。
Protel_理论考试题

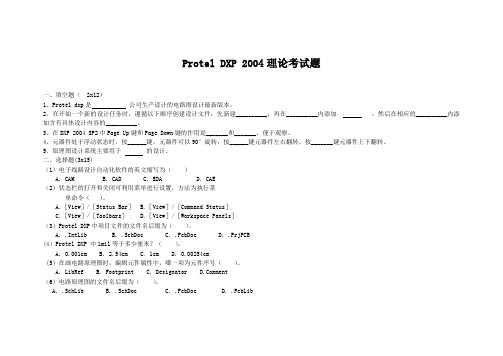

Protel DXP 2004理论考试题一、填空题（ 2x12）1、Protel dxp是公司生产设计的电路图设计最新版本。
2、在开始一个新的设计任务时，遵循以下顺序创建设计文件：先新建__________，再在__________内添加，然后在相应的__________内添加含有具体设计内容的__________。
3、在DXP 2004 SP2中Page Up键和Page Down键的作用是_______和_______，便于观察。
4、元器件处于浮动状态时，按______键，元器件可以90°旋转；按______键元器件左右翻转，按_______键元器件上下翻转。
5、原理图设计系统主要用于的设计。
二、选择题(3x15)（1）电子线路设计自动化软件的英文缩写为（）A. CAMB. CADC. EDAD. CAE（2）状态栏的打开和关闭可利用菜单进行设置，方法为执行菜单命令（）。
A.［View］/［Status Bar］B.［View］/［Command Status］C.［View］/［Toolbars］D.［View］/［Workspace Panels］（3）Protel DXP中项目文件的文件名后缀为（）。
A. .IntLibB. .SchDocC. .PcbDocD. .PrjPCB(4）Protel DXP 中1mil等于多少厘米？（）。
A. 0.001cmB. 2.54cmC. 1cmD. 0.00254cm(5）在画电路原理图时，编辑元件属性中，哪一项为元件序号（）。
A. LibRefB. FootprintC. Designatorment（6）电路原理图的文件名后缀为（）。
A. .SchLibB. .SchDocC. .PcbDocD. .PcbLib（7）Protel DXP中，元件集成库的文件名后缀为（）。
A. .IntLibB. .SchLibC. .PcbLibD. .PrjPCB（8）执行菜单命令（）可以打开或关闭连线工具栏。
protel_DXP技能训练考核题
protel DXP 技能训练试题（1）1、题目名称：protel DXP技能训练2、题目内容：试画如图电路，要求：（1）画出原理图，建立网络表。
在原理图中设置原理图环境，设置图纸大小为A4，水平放置。
（2）建立元件清单。
（3）使用双面板，板框尺寸和元件布置见电路板参考电路板图。
（4）采用插针式元件。
（5）镀铜过孔。
（6）焊盘之间允许走二根铜膜线。
（7）最小铜膜线走线宽度10 mil，电源地线的铜膜线宽度为20mil。
（8）人工布置元件，自动布线。
（9）在底层进行覆铜接地（满铺）。
（10）对所有焊盘和过孔补泪滴。
protel DXP技能训练测试题（2）1、题目名称： protel DXP训练2、题目内容：试画如图电路，要求：（1）画出原理图，建立网络表。
在原理图中设置原理图环境，设置图纸大小为A4。
（2）建立元件清单（3）使用双面板，板框尺寸和元件布置见电路板参考电路板图。
（4）采用插针式元件。
（5）镀铜过孔。
（6）焊盘之间允许走一根铜膜线。
（7）最小铜膜线走线宽度10 mil，电源地线的铜膜线宽度为20mil。
（8）要求人工布置元件，自动布线。
（9）在底层进行覆铜接地（满铺）。
（10）对所有焊盘和过孔补泪滴。
3、时限：90分钟protel DXP 技能训练测试题（3）1、题目名称：protel DXP 训练2、题目内容：试画如图电路，要求： （1）画出原理图，建立网络表。
在原理图中设置原理图环境，自定义图纸大小：宽度为800，高度为1000，垂直放置。
（2）建立元件清单（3）使用双面板，板框尺寸和元件布置见电路板参考电路板图。
（4）采用插针式元件。
（5）镀铜过孔。
（6）焊盘之间允许走一根铜膜线。
（7）最小铜膜线走线宽度10 mil ，电源地线的铜膜线宽度为20mil 。
（8）要求人工布置元件，自动布线。
（9）在底层进行覆铜接地（满铺）。
（10）对所有焊盘和过孔补泪滴。
...3、时限：90分钟protel DXP 技能训练测试题（4）1、题目名称：protel DXP训练2、题目内容：试画如图电路，要求：（1）画出原理图，建立网络表。
protel_DXP技能训练考察题
protel DXP 技能训练试题（1）1、题目名称：protel DXP技能训练2、题目内容：试画如图电路，要求：（1）画出原理图，建立网络表。
在原理图中设置原理图环境，设置图纸大小为A4，水平放置。
（2）建立元件清单。
（3）使用双面板，板框尺寸和元件布置见电路板参考电路板图。
（4）采用插针式元件。
（5）镀铜过孔。
（6）焊盘之间允许走二根铜膜线。
（7）最小铜膜线走线宽度10 mil，电源地线的铜膜线宽度为20mil。
（8）人工布置元件，自动布线。
（9）在底层进行覆铜接地（满铺）。
（10）对所有焊盘和过孔补泪滴。
说明编号封装元件名称电阻R1~R11AXIAL0.3RES2电位器R12VR5POT2电容C1 C2RAD0.1CAP连接器J1 J2SIP2CON2连接器J3SIP3CON3DIP14LM324A运放U1A U1BU1C3、时限：90分钟protel DXP技能训练测试题（2）1、题目名称：protel DXP训练2、题目内容：试画如图电路，要求：（1）画出原理图，建立网络表。
在原理图中设置原理图环境，设置图纸大小为A4。
（2）建立元件清单（3）使用双面板，板框尺寸和元件布置见电路板参考电路板图。
（4）采用插针式元件。
（5）镀铜过孔。
（6）焊盘之间允许走一根铜膜线。
（7）最小铜膜线走线宽度10 mil，电源地线的铜膜线宽度为20mil。
（8）要求人工布置元件，自动布线。
（9）在底层进行覆铜接地（满铺）。
（10）对所有焊盘和过孔补泪滴。
说明编号封装元件名称开关SW-PB SPST-2SW-PB定时器NE555N DIP-8/D11NE555N同步清除计数器SN74LS163AN DIP-16/X1.5SN74LS163AN十进制代码转换器SN74LS42N DIP-16/X1.5SN74LS42N 电容C1 C2RAD0.3CAP电阻R1~R3AXIAL0.4RES2电阻R4VR2发光二极管LED1~LED10LED-1LED3、时限：90分钟protel DXP 技能训练测试题（3）1、题目名称：protel DXP 训练2、题目内容：试画如图电路，要求：（1）画出原理图，建立网络表。
protel复习题及答案
1、电路板交互式布线的基本流程？答：〔1〕设置布线设计规则〔2〕重要网络预布线〔3〕自动布线〔4〕手工调整自动布线结果〔5〕电路板覆铜〔6〕DRC设计校验2、原理图设计的基本流程？答：〔1〕新建原理图设计文件〔2〕设置图纸区域工作参数〔3〕载入原理图库〔4〕放置元器件〔5〕原理图布线〔6〕补充完善〔7〕校验、调整和修改3、PCB电路板设计的基本流程？答：〔1〕准备原理图和网络表〔2〕设置坏境参数〔3〕规划电路板〔4〕载入网络表和元器件封装〔5〕元器件布局〔6〕电路板布线〔7〕地线覆铜〔8〕设计规则检查4、电路板布线的一般原则？答：〔1〕准备原理图和网络表〔2〕连线尽量不要从IC片的引脚间穿过〔3〕连线简捷,同一连线不要重复连接,以免影响布线美观5、元器件布局的基本原则？答：〔1〕在元器件的布局方面,应该把相互有关的元件尽量放得靠近一些.〔2〕尽量在关键元器件, 如ROM、RAM等芯片旁边安装去耦电容.〔3〕接插件一般放置在电路板的边缘,以方便安装和后面的布线工作,如果实在没有办法,也可以将其放置在电路板中间,但应尽量避免这样的放置.〔4〕在元器件手动布局中,应当尽量考虑以后布线的方便,对于布线较多的区域,应当留出足够的空间,以免布线受阻.〔5〕数字电路和模拟电路应分区域进行布局,如果如果可能二者之间可适当留出2---3mm的空间,以免相互干扰.〔6〕对于高压和低压电路,为了保证足够高的电绝缘可靠性,二者之间应当留出4mm以上的空间. 〔7〕元器件布局时,应尽量保持整齐、美观.6、PCB编辑器工作窗口环境参数设置的原则？答：〔1〕将[Snap Grid]和[Electric Grid]设置成相近值,在手工布线的时候光标捕捉会比较方便.〔2〕电气捕捉栅格和光标捕捉栅格不能大于元器件封装的焊盘间距,否则很难捕捉到元器件的焊盘,会给连线带来麻烦.〔3〕[Component Grid]的设置也不能太大,以免在手工布局和手动调整的时候,元器件不容易对齐.〔4〕将[Visible Grid]设为相同的值或者只显示其中某一个可视栅格.7、PCB编辑器管理窗口的作用？〔功能〕答：〔1〕查找网络标号〔2〕查找元器件〔3〕添加/删除元器件封装库〔4〕浏览、查询和编辑元器件封装库〔5〕电路板设计规则冲突的浏览、查询〔6〕电路板设计规则的浏览、查询8、原理图符号的组成部分？答：一般的原理图符号主要由三部分组成：第一部分是用来表示元器件的电气功能或几何外形的示意图,第二部分是构成该元器件的引脚,第三部分是一些必要的注释.9、制作原理图符号的步骤？答：〔1〕绘制元器件的示意图〔2〕放置元器件的引脚〔3〕给原理图符号添加注释〔4〕定义原理图符号的属性10、电路板有几种布线方法,各自的特点是什么？答：电路板布线方法同元器件布线一样,也包括3种常用的布线方法：〔1〕自动布线；〔2〕手动布线；〔3〕自动布线和手动布线相结合的交互式布线方法.自动布线只需进行简单的布线设计规则设置,系统就会自动完成电路板的布线,但是自动布线的结果常常不能令人十分满意.而手动布线则能完全根据设计的意图对电路板上的元器件进行布线,能最大限度地满足设计思路.但是,手动布线,对知识要求较高,并且效率低、设计周期长.而所谓的交互式布线,则是充分结合手动布线与自动布线的优点,二者在整个布线过程中交替使用,既能利用手动布线实现设计者的意图,又能利用自动布线的高效率和优化的算法,从而实现快速优化布线.11、试说明在设计一张原理图之前,应该确认或完成的设置内容有哪些？答：〔1〕创建一个设计数据库文件. 〔2〕在Documents里面创建一个原理图文件.〔3〕添加元器件库.12、进入元件库编辑界面需要经过哪几个步骤？答：〔1〕创建一个设计数据库文件. 〔2〕在Documents里面创建一个原理图库文件.〔3〕双击打开,进入元件库编辑器.13、如何建立项目元件封装库？答：〔1〕创建一个设计数据库文件. 〔2〕在Documents里面创建元器件封装.〔3〕双击进入.14、在元器件属性中,Lib Ref、Footprint、Designator、PartType分别代表什么含意？答： Lib Ref表示元器件名称,Footprint表示元器件封装,Designator表示元器件序号、PartType表示元器件类型或标称值.一单选题B1.Protel 99SE是用于〔〕的设计软件.A电气工程B电子线路 C机械工程 D建筑工程C2．Protel 99 SE原理图文件的格式为〔〕.A*.Schlib B*.SchDoc C*.Sch D*.SdfC3．Protel 99 SE原理图设计工具栏共有〔〕个.A. 5B. 6C. 7D. 8C4.执行〔〕命令操作,元器件按水平中心线对齐.A.CenterB.Distribute HorizontallyC.Center HorizontalD.HorizontalB5.执行〔〕命令操作,元器件按垂直均匀分布.A.VerticallyB.Distribute VerticallyC.Center VerticallyD.DistributeB6.执行〔〕命令操作,元器件按顶端对齐.A.Align RightB.Align TopC.Align LeftD.Align BottomD7.执行< >命令操作,元器件按低端对齐.A. Align RightB.Align TopC.Align LeftD.Align BottomC8.执行< >命令操作,元器件按左端对齐.Ａ.Align Right B.Align Top C.Align Lef t D.Align Bottom风嗯A9.执行< >命令操作,元气件按右端对齐.A.Align RightB.Align TopC.Align LeftD.Align BottomB10.原理图设计时,按下< >可使元气件旋转90°.A.回车键B.空格键C.X键D.Y键B11.原理图设计时,实现连接导线应选择< >命令.A.Place/Drawing Tools/LineB.Place/WireC.WireD.LineC12.要打开原理图编辑器,应执行< >菜单命令.A.PCB ProjectB.PCBC.SchematicD.Schematic LibraryA13.在原理图设计图样上放置的元器件是〔〕.A．原理图符号 B,元器件封装符号C.文字符号D.任意B14.进行原理图设计,必须启动〔〕编辑器.A.PCBB.SchematicC Schematic Library D.PCB LibraryB15.使用计算机键盘上的〔〕键可实现原理图图样的缩小.A.Page UpB.Page DownC.HomeD.EndB16.往原理图图样上放置元器件前必须先〔〕.A.打开浏览器B.装载元器件库C.打开PCB编辑器D.创建设计数据库文件B17.Protel99 SE提供的是〔〕仿真器.A.模拟信号B.混合信号C.数字信号D.直流信号B18,Protel99 SE为设计者〔〕仿真元器件库.A.没有提供B.提供C.不清楚D.只提供电源C19,初始状态的设置有三种途径：".IC"设置,".NS"设置和定义元器件属性.在电路仿真中,如有这三种共存时,在分析中优先考虑的是〔〕.A.".IC"设置B.".NS"设置C.定义元器件属性D.不清楚A20,仿真初始状态的设置如".IC"和".NS"共存时,在分析中优先考虑的是〔〕.A.".IC"设置B.".NS"设置C.定义元器件属性D.不清楚C21,网络表中有关网络的定义是〔〕.A. 以"["开始,以"]"结束B. 以"〈"开始,以"〉"结束C. 以"〔"开始,以"〕"结束D. 以"{"开始,以"}"结束A22,网络表中有关元器件的定义是〔〕.A. 以"["开始,以"]"结束B. 以"〈"开始,以"〉"结束C. 以"〔"开始,以"〕"结束D. 以"{"开始,以"}"结束B23,执行〔〕命令,即可弹出PCB系统参数设置对话框.A.Design/Bord OptionsB.Tools/PreferencesC.OptionsD.PreferencesB24,PCB的布局是指< >.A.连线排列B.元器件的排列C.元器件与连线排列D.除元器件与连线以外的实体排列A25,PCB的布线是指〔〕.A.元器件焊盘之间的连线B.元器件的排列C.元器件排列与连线走向D.除元器件以外的实体连接C26,Protel99 SE提供了多达〔〕层为铜膜信号层.A.2B.16C.32D.8B27,Protel99 SE提供了〔〕层为内部电源/接地层A.2B.16C.32D.8B28,在印制电路板的〔〕层画出的封闭多边形,用于定义印制电路板形状与尺寸.A.Multi LayerB.Keep Out LayerC.Top OverlayD.Bottom overlayC29,印制电路板的〔〕层只要是作为说明使用.A.Keep Out LayerB.Top OverlayC.Mechanical LayersD.Multi LayerB30,印制电路板的〔〕层主要用于绘制元器件外形轮廓以与标识元器件标号等.该类层共有两层.A.Keep Out LayerB.Silkscreen LayersC.Mechanical LayersD.Multi LayerD31,在放置元器件封装过程中,按〔〕键使元器件封装旋转.A.XB.YC.LD.空格键A32,在放置元器件封装过程中,按〔〕键使元器件在水平方向左右翻转.A.XB.YC.LD.空格键B33,在放置元器件封装过程中,按〔〕键使元器件在竖直方向上下翻转.A.XB.YC.LD.空格键C34,在放置元器件封装过程中,按〔〕键使元器件封装从顶层移到底层.A.XB.YC.LD.空格键A35,在放置导线过程中,可以按〔〕键来取消前段导线.A.Back SpaceB. EnterC.ShiftD.TabC36,在放置导线过程中,可以按〔〕键来切换布线模式.A.Back SpaceB. EnterC.Shift+SpaceD.TabD37,Protel99 SE为PCB编辑器提供的设计规则共分为〔〕类.A.8B.10C.12D.6Protel试题集---判断题1.〔F 〕Protel 99 SE 可以在DOS系统运行.2. 〔F 〕Protel 99 SE可以用来设计机械工程图.3.〔 T〕Protel 99 SE是用于电子线路设计的专用软件.4.〔 T〕Protel 99 SE只能运用于Windows 95 以上操作系统.5.〔 T〕Protel 99 SE采用设计数据库文件管理方式.6.〔 T〕Protel 99 SE可以直接创建一个原理图编辑文件.7.〔 T〕Protel 99 SE可以直接创建一个PCB图编辑文件.8.〔 F〕Protel 99 SE的安装与运行对计算机的系统配置没有要求.9.〔 T〕Protel 99 SE标准屏幕分辨率为1024×768像素.10〔 T〕.Protel 99 SE系统中的自由原理图文件和自由PCB图文件之间相互独立,没有联系.11.〔 T〕如果只绘制电路原理图,可以创建一个自由原理图文件.12.〔T〕原理图文件设计必须先装载元器件库,方可放置元器件.13.〔F 〕打开原理图编辑器,就可以在图样上放置元器件.14.〔 T〕原理图设计连接工具栏中的每个工具按钮都与Place选单中的命令一一对应.29,〔 F〕原理图设计连接工具栏中的每个工具按钮都与Place选单中的命令一一对应.15.〔F 〕原理图的图样大小是"Document Options"对话框中设置的.16.〔 T〕Grids〔图样栅格〕栏选项"Visible"用于设定光标位移的步长.17〔T〕．16Grids〔图样栅格〕栏选项"Snap"用于设定光标位移的步长.18,〔T〕在电路仿真时,所有元器件必须具有仿真属性.19,〔 T〕Portel99 SE提供的是混合信号仿真器,可以同时观察模拟信号和数字信号波形.20,〔 T〕在电路实施仿真之前,一定要给电路添加合适的激励源.21,〔T 〕电路中如果包含不具有仿真属性的元器件,仿真不可能成功.22,〔T 〕电路的瞬态分析即动态分析,其输出是设计者定义时间间隔内计算变量瞬态输出电流或电压值.23,〔 T〕层次原理图设计时,只能采用自上而下的设计方法.24,〔 F〕原理图设计中,要进行元器件移动和对齐操作,必须先选择该元器件.25,〔T〕将一个复杂的原理图画在多张层次不同的图样上,称为层次原理图.26,〔 T〕在原理图的图样上,具有相同网络标号的多条导线可视为是连接在一起的.27.〔 T〕层次原理图的上层电路方块图之间,只有当方块电路端口名称相同时才能连接在一起的.28.〔 F〕层次原理图的上层电路方块图之间,只能用总线连接方块电路端口 .30,〔 T〕原理图设计当连线经过元器件引脚时会自动产生一个节点.31,〔 T〕原理图中具有相同的网络标号的导线,不管是否连接在一起,都被看作同一条导线.32,〔 T〕原理图中的网络标号和I/O端口表示的意义相同.33,〔T〕总线就是用一条线来代表数条并行的导线.34,〔 T〕Portel99 SE提供的绘图工具命令并不具备电气特性.35,〔T 〕原理图设计时,放置位文字好法国制文本框的功能是一样的.36,〔 F〕原理图设计时,可以使用绘图工具绘制元器件符号.37,〔 F〕在原理图图样上,放置的元器件时封装模型.38,〔 T〕使用计算机键盘是那个的按键,可以控制原理图放大或缩小.39,〔 F〕用原理图编辑器可以设计PCＢ图.40,〔 T〕导孔也称为焊盘,用来焊接元器件引脚.41,〔 T〕导孔也称为过孔.用于连接各层导线之间的通路.42,〔 T〕不同的元器件可以共用同一个元器件封装.43,〔 F〕原理图符号与PCB元器件封装存在一一对应关系.44,〔 F〕即使没有电路原理图,Portel99 SE也能实现印制电路板的自动布局和自动布线.45,〔 T〕自定义印制电路板形状与尺寸,实际上就是在"Keep Out Layer"层上用线绘制出一个封装的多边形.46,〔 T〕印制电路板的阻焊层一般由组焊剂构成,使非焊盘处不粘锡.47,〔 T〕印制电路板的锡膏层主要是用于产生表面安装所需要的专用系锡膏层,用以粘贴表面安装元器件〔SMD〕48,〔T 〕印制电路板的丝印层主要用于绘制元器件外形轮廓以与元器件标号等.49,〔T 〕Portel99 SE为PCB编辑器提供了多达74层设计.50,〔 T〕往PCB文件装入网络与元器件之前,必须装载元器件库.51,〔 F〕PCB设计只允许在顶层〔Top layer〕放置元器件.52,〔 T〕Portel99 SE提供了两种Visible Grid〔可视栅格〕类型.即Lines〔线状〕和Dots〔点状〕.53,〔F〕Portel99 SE提供了两种度量单位,即"Imperial"〔英制〕和"Metric"〔公制〕系统默认为公制54,〔 T〕在放置元器件封装过程中,按L键可使元器件封装从顶层移到底层.55,〔 T〕在放置元器件封装时按Tab键,在弹出元器件封装属性设置对话框可以设置元器件属性.56,〔 T〕在连接导线过程中,按下Shift+Space键可以改变导线的走线形式.57,〔 T〕在PCB编辑器中,可以通过导线属性对话框方便地设置元器件宽度.58,〔 T〕焊盘就是PCB上用于焊接元器件引脚的焊接点.59,〔 T〕PCB上的导孔可用来焊接元器件引脚.60,〔 T〕铜膜填充常用于制作PCB插件的接触面.61,〔 T〕敷铜是将印制电路板空白的地方铺满铜膜,并京铜膜接地,以提高印制电路板的抗干扰能力.62,〔 T〕PCB的泪滴主要作用在钻孔时,避免在导线于焊盘的连接处出现应力集中而断裂.63,〔 T〕PCB设计规则通常规定双面印制电路板的顶层走水平线,底层走垂直线.64,〔 T〕Protel99 SE提供的自动布线器可以按指定元器件或网络进行布线.Protel试题集--- 填空题1,软件环境要求运行在Windows 98/2000/NT或者〔更高版本〕操作系统下.硬件环境要求P166CPU/RAM32MB/HD剩余400MB以上,显示分辨率为〔1024×768〕.3,文件管理,Protel9 SE的各菜单主要是进行各种文件命令操作,设置视图的显示方式以与编辑操作.系统包括File,Edit, 〔View〕, 〔Windows〕和Help共5个下拉菜单.4,Protel99 SE提供了一系列的工具来管理多个用户同时操作项目数据库.每个数据库默认时都带有设计工作组〔Design Team〕,其中包括Members,Permissions,Sessions3个部分.5,Protel99 SE主窗口主要由标题栏,菜单栏,工具栏,设计窗口,〔文档管理器〕,〔浏览管理器〕,状态栏以与命令指示栏等部分组成.6,原理图设计窗口顶部为主菜单和主工具栏,左部为设计管理器〔Design Manager〕,右边大部分区域为〔编辑区〕,底部为状态栏和命令栏,中间几个浮动窗口为常用工具.除〔主菜单〕外,上述各部件均可根据需要打开或关闭.7,图纸方向:设置图纸是纵向和横向.通常情况下,在〔绘图与显示〕时设为横向,在〔打印〕时设为纵向.8,网格设置.Protel99 SE提供了〔线状网络〔Lines〕〕和〔点状网络〔Dots〕〕两种不同的网状的网格.9,执行菜单命令"Design\Options",在弹出的"Document options"对话框中选择"Organization"选项卡中,可以分别填写设计单位〔名称〕,单位地址,图纸编号与图纸的总数,文件的〔标题名称〕以与版本号或日期等.10,原理图设计工具包括画总线、画总线进出点、〔放置元件〕、放置节点、放置电源、〔画导线〕、放置网络名称、放置输入/输出点、放置电路方框图、放置电路方框进出点等内容.11,实体放置与编辑包括导线、〔总线〕、〔元件〕、网络标号、电源与地线、节点、文字与图形的放置与编辑.12,网络表的内容只要是电路图中各〔元件〕的数据以与元件间〔网络连接〕的数据.网络表非常重要,在PCB制版图的设计中是必须的.13,元件列表主要用于中整理一个电路或一个项目文件中的所有文件,它主要包括元件的名称、〔标注〕、〔封装〕等内容.14,ERC表.ERC表是〔电气〕规则检查表,用于检查电路图是否有问题.15,通过原理图元件库编辑器的制作工具来〔绘制〔创建〕〕和〔修改〕一个元件图形.16,原理图元件库编辑器界面主要由元件管理器、主工具栏、菜单、常用工具栏、编辑区组成.编辑区内有一个〔十字坐标轴〕,用户一般在〔第四〕象限进行元件的编辑工作.17,印制电路板的制作材料主要是绝缘材料、〔金属铜与焊锡〕等.印制电路板分为单面板、〔双面板〕、和多层板18,元件封装是指实际元件焊接到电路板时所指示的〔外观〕和焊接位置.元件的封装可以在设计电路原理图时指定,也可以在〔引进网络表〕时指定.19,元封装的编号一般为"元件类型+焊盘〔距离〕〔焊盘数〕+元件〔外形〕尺寸".20,构成PCB图的基本元素有：元件封装、〔铜膜导线〕、〔助焊膜〕和阻焊膜、层、焊盘和过孔、丝印层与文字标记.21,Protel99 SE有32个信号层,即顶层、底层和30个中间层,可得到〔16〕个内部版层和16个机械板层.在实际的设计过程中,几乎不可能打开所有的工作层,这就需要〔用户设置〕工作层,将自己需要的工作层打开.22,工作层的类型包括信号板层〔Signal Layers〕、内部板层〔Internal Planc〕、机械板层〔Mechanical Layers〕、〔助焊膜与阻焊膜〔Masks〕〕、〔丝印层〔Silkscreen〕〕、其它工作层〔Other〕.23,工作层参数设置包括〔栅格〕设置〔Grids〕和〔电气栅格〕设置〔Electrical Grid〕.电气栅格设置主要用于设置电气栅格的属性.24,系统提供了两种度量单位,即英制〔Imperial〕和〔公制〔Metric〕〕,系统默认为〔英制〕.25,手动规划电路板就是在〔禁止布线层〔Keep Out Layer〕〕上用走线绘制出一个封闭的多边形〔一般情况下绘制成一个矩形〕,多边形的〔内部〕即为布局的区域.26,元件封装的图形与属性信息都存储在一些特定的〔元件封装〕文件中.如果没有这个文件库,系统就不能识别用户设置的关于元件封装的信息,所以在绘制印制电路板之前〔装入〕所用到的元件.27,印制电路板图的设计流程：绘制电路原理图→规划电路板→设置参数→装入网络表与〔放置封装〕→元件的〔布局〕→布线→优化、调整布局布线→文件保存与输出.28,PCB绘图工具可以绘制导线、放置焊盘、过孔、字符串、位置坐标、〔尺寸标注〕、〔设置相对原点〕、放置房间定义,绘制圆弧或圆,放置切分多边形等.29,为了使自动布局的结果更符合要求,可以爱自动布局之前设置〔自动布局〕设计规则.系统提供了两种布局方式：成组布局方式〔Cluster Placer〕和〔统计布局〕方式〔 Statical Placer 〕30,手工布线就是用手工连接电路导线.在布线过程中可以切换导线模式、切换导线方向、设置光标移动的最小间隔.对导线还可以进行剪切、复制与粘贴、〔删除〕与属性修改等操作.手工布线的缺点是〔布线速度慢〕.31,自动布线就是用计算机自动连接电路导线.自动布线前按照某些要求预置〔布线设计〕规则,设置完布线规则后,程序将依据这些规则进行自动布线.自动布线〔效率高〕,速度快.32.在PCB图设计完成之后,可以生成各种类型的PCB报表,并分别形成〔文档〕.生成各种报表的命令都在〔Reports〕菜单中.33,首先要对打印机进行设置,包括打印机的类型设置、〔纸张大小〕的设定、〔电路图纸〕的设定等内容,然后再进行打印输出.34,启动PCB元件封装编辑库,进入PCB元件封装编辑器主窗口.其界面主要由〔主菜单〕、〔主工具栏〕、绘图工具栏、编辑区、状态栏与命令行等部分组成.元件封装图形的设计、修改等编辑工作均可在这个部分完成.35,手工创建元件封装：利用〔绘图〕工具,按照〔实际〕的尺寸绘制出该元件封装.36.向导创建元件封装：按照元件封装创建向导预先定义〔设计规则〕,在这些设计规则定义结束后,眼见封装库编辑器会〔自动〕生成相应的新的元件封装.37,SIM 9仿真库中的主要元件有电阻、电容、电感、〔二极管〕、〔三极管〕、JFET 结型场效应晶体管、MOS场效应晶体管、电压/ 电流控制开关、熔丝、继电器、互感、TTL 和CMOS数字电路元器件、模块电路等.38,直流源、〔正弦仿真源〕、〔周期脉冲源〕、指数激励源,单频调频源、线性受控制、非线性受控制与压控振荡〔VCO〕仿真源等.39,仿真初始状态的设置：为了计算机仿真电路〔直流偏置点〕而设定的一个或〔多个〕电压〔或电流〕值.40,仿真器的设置：对电路进行分析的种类、〔变量数据〕设置,以与仿真完成后自动显示的变量的〔波形〕设置等.1.按照工作层面的多少,电路板分为单面板,双面板,多层板2.元器件布局的方法有自动布局,手工布局,交互式布局3.电路板布线的方法有自动布线,手工布线,交互式布局4.电路板设计的两个阶段原理图设计,pCB设计5.要是元件左右翻转,可按X键,刷新屏幕的快捷键是End.6.元件封装由元器件外形,引脚的焊盘,注释构成7.在画pcb图时, keep out layer是禁止布线层,一般在该层绘出电气边界,以确定布局线的范围8.通过原理图库编辑器的制作工具来制作和修改一个元件图形.9.在原理图设计过程中,元器件是指原理图符号.在PCB设计过程中,元器件指的是元器件封装.10.生成各种报表的命令在Reports菜单中执行11.工作。
DXP复习资料(有答案版)
DXP复习资料一．选择题1 .选择正确的剪切命令的快捷键是（ B ）A．Ctrl+Insert B．Shift+Delete C．Shift+Insert D．PageDown2.让不同的节点连接在一起的标志符号是（ D ）A．Bus B．Part C．Port D．Net Label(放置网络标号) 3.常用的二极管的英文代号是（ B ）A．U B．D （英文Diode）C．Q D．R 4.由电路原理图生成网表文件，网表文件对应的英文为（ B ）A．Sch B．Netlist （网络列表）C．Cross reference D．Polygon 5.项目编译操作，对应的英文操作名称为（A ）A．Compile project B．Print Setup C．ERC D．Elliptical 6.原理图设计时,实现连接导线应选择( B )命令.A．Place/Drawing Tools/Line B．Place/Wire （布线）C．Wire D．Line 7.进行原理图设计，必须启动（B ）编辑器。
A．PCB B．Schematic（电路原理图）C．SchematicLibrary D．PCB Library8.常用的集成块的英文代号是（ A ）A．U B．C C．Q D．R9.Altium Designer Summer 09原理图文件的格式为（ B ）。
A．Schlib B．SchDoc C．Sch D．Sdf 10.绘制元件边框应选择（ A ）A．B．C．D．11.在（ B ）层中，绘制元件封装的边框。
A．Top Layer B．Top Overlayer（顶层丝印层）C．Keep-out Layer D．Mechanical12.使用（ A ）符号可以给元件引脚名取反号。
A．\ B．/ C．_ D．~ 13.在元件封装创建向导中，要封装一个双列直插式器件应选择（ A ）A．DIP(dual inline-pin package)B．SOP C．BGA D．PGA14.欲在PCB上某个位置放置一个焊盘应选择（ C ）A．Track B．Fill C．Pad (填补)D．Via 15.常用的三极管的英文代号是（ C ）A．U B．C C．Q D．R16.设计电路图时，两根连线相交时应该放置的电气特性为（ B ）A．Part B．Junction (交叉点) C．Entry D．ERC 17.电子线路设计自动化软件的英文缩写为（ A ）A．EDA （Electronic Designautomation）B．CAD C．CAM D．CAE 18.Altium Designer Summer 09中项目文件的文件名后缀为（ C ）A．IntLib B．PCBDoc C．PrjPCB D．PCBLib 19.Altium Designer Summer 09中1mil等于（ C ）a．0.00154cm B．1.54cm C．0.00254cm D．2.54cm 20.在画电路原理图时，编辑元件属性中，哪一项为元件序号（ D ）.A．LibRef B．Footprint C．Comment D．Designator （标志符）21.电路原理图的后缀名为（ A ）A．SCHDoc B．PCBDoc C．PrjPCB D．PCBLib 22.让不同的节点连接在一起的标志符号是（ D ）A．Bus B．Part C．Port D．NetLabel(放置网络标号)23.项目编译操作，对应的英文操作名称为（ A ）A．Compile project B．Print Setup C．ERC D．Elliptical 24.布线后对焊盘进行修整成为（ B ）A．包地B．补泪滴C．敷铜D．填充25.生成钻孔文件应选择（ A ）A．NC Drill Files B．Drill Drawings C．ODB++ Files D．Gerber Files26.在打印色彩设置时，要打印黑白图纸应选择（ C ）A．Color B．Mono C．Gray（灰色）D．None 27.原理图设计时,按下( B )可使元器件旋转90°。
Protel DXP习题答案
Protel DXP 2004SP2 习题答案1.4 习题1．简述DXP 2004 SP2的发展历史。
答：1) 1985：Protel PCB2) 1987：Protel Schematic3) 1991：Windows 上的Protel －业界首例基于Windows 的PCB 设计系统4) 1998：Protel 985) 1999：Protel 99 ， Protel 99 SE6) 2002：Protel DXP – 首例处理全部板级设计流程问题的单一应用7) 2004：Protel 20048) 2005：Altium Designer6.09) 2007：Altium Designer 6.72．简述DXP 2004 SP2的文档组织结构。
答：DXP 2004 SP2 的设计文件分工作空间（Workspace ）、工程（Project ）和含有具体设计内容的文件（Document ）三个层次，如图所示。
3．相对于以往的Protel 软件版本，DXP 2004 SP2有什么新特性？答：1) Protel DXP 提供丰富和全面的集成输入系统，全面支持PCB 和FPGA 项目设计。
它的设计对图纸的层数和设计的深度没有限制。
2) Protel DXP 含有一个全面集成的元件库，把每个元件的原理图符号和PCB 封装、SPICE 模型以及信号完整性模型链接在一起。
集成库保证了设计在需要的时候能够获得元件模型数据，例如仿真时需要SPICE 模型，PCB 更新的时候需要封装模型等。
工作空间PCB 工程原理图文件3)Protel DXP是规则驱动的板图编辑环境，使用户对板图设计全部细节都能充分控制。
通过详尽全面的设计规则定义可以为板图设计符合实际要求提供保证。
Protel DXP运用相关的在线规则约束操作，减少设计的错误机会。
Protel DXP可以采用查询驱动的规则定义方式，通过语句来约束规则的适用范围，并且可以定义同类别规则间的优先级别。
DXP复习资料(有答案版)
DXP复习资料一．选择题1 .选择正确的剪切命令的快捷键是（ B ）A．Ctrl+Insert B．Shift+Delete C．Shift+Insert D．PageDown2.让不同的节点连接在一起的标志符号是（ D ）A．Bus B．Part C．Port D．Net Label(放置网络标号) 3.常用的二极管的英文代号是（ B ）A．U B．D （英文Diode）C．Q D．R 4.由电路原理图生成网表文件，网表文件对应的英文为（ B ）A．Sch B．Netlist （网络列表）C．Cross reference D．Polygon 5.项目编译操作，对应的英文操作名称为（A ）A．Compile project B．Print Setup C．ERC D．Elliptical 6.原理图设计时,实现连接导线应选择( B )命令.A．Place/Drawing Tools/Line B．Place/Wire （布线）C．Wire D．Line 7.进行原理图设计，必须启动（B ）编辑器。
A．PCB B．Schematic（电路原理图）C．SchematicLibrary D．PCB Library8.常用的集成块的英文代号是（ A ）A．U B．C C．Q D．R9.Altium Designer Summer 09原理图文件的格式为（ B ）。
A．Schlib B．SchDoc C．Sch D．Sdf 10.绘制元件边框应选择（ A ）A．B．C．D．11.在（ B ）层中，绘制元件封装的边框。
A．Top Layer B．Top Overlayer（顶层丝印层）C．Keep-out Layer D．Mechanical12.使用（ A ）符号可以给元件引脚名取反号。
A．\ B．/ C．_ D．~ 13.在元件封装创建向导中，要封装一个双列直插式器件应选择（ A ）A．DIP(dual inline-pin package)B．SOP C．BGA D．PGA14.欲在PCB上某个位置放置一个焊盘应选择（ C ）A．Track B．Fill C．Pad (填补)D．Via 15.常用的三极管的英文代号是（ C ）A．U B．C C．Q D．R16.设计电路图时，两根连线相交时应该放置的电气特性为（ B ）A．Part B．Junction (交叉点) C．Entry D．ERC 17.电子线路设计自动化软件的英文缩写为（ A ）A．EDA （Electronic Designautomation）B．CAD C．CAM D．CAE 18.Altium Designer Summer 09中项目文件的文件名后缀为（ C ）A．IntLib B．PCBDoc C．PrjPCB D．PCBLib 19.Altium Designer Summer 09中1mil等于（ C ）a．0.00154cm B．1.54cm C．0.00254cm D．2.54cm 20.在画电路原理图时，编辑元件属性中，哪一项为元件序号（ D ）.A．LibRef B．Footprint C．Comment D．Designator （标志符）21.电路原理图的后缀名为（ A ）A．SCHDoc B．PCBDoc C．PrjPCB D．PCBLib 22.让不同的节点连接在一起的标志符号是（ D ）A．Bus B．Part C．Port D．NetLabel(放置网络标号)23.项目编译操作，对应的英文操作名称为（ A ）A．Compile project B．Print Setup C．ERC D．Elliptical 24.布线后对焊盘进行修整成为（ B ）A．包地B．补泪滴C．敷铜D．填充25.生成钻孔文件应选择（ A ）A．NC Drill Files B．Drill Drawings C．ODB++ Files D．Gerber Files26.在打印色彩设置时，要打印黑白图纸应选择（ C ）A．Color B．Mono C．Gray（灰色）D．None 27.原理图设计时,按下( B )可使元器件旋转90°。
Protel试题-ProtelDXP2004SP2试题练习题
Protel试题-ProtelDXP2004SP2试题练习题练习一1、DXP 2004 SP2的设计文件分、和三个层次。
2、工作空间包含多个工程，工程分为、、等。
3、请分别写出下列命令的作用：①Save All：②Save None：③Save Selectde：④Cancel：4、请写出元器件的放置方法（最少四种方法，方法中的命令请用中文）5、元器件在浮动状态时，按键，元器件可以旋转，按键元器件左右翻转，按键元器件上下翻转。
6、请写出元器件的属性修改方法（最少四种方法，方法中的命令请用中文）练习二1、网络标号一定要将网络标号的定位点放在或。
2、电源端口的和有同样的效用，都可以标记。
3、请写出给网络加标注的三个方面的意义。
4、网络表包含和两部分内容，每一对方括号描述的属性，包括、等；每一对圆括号描述。
5、请分别写出下列快捷键的作用：①P-W②P-J③P-T练习三1、什么是印制电路板？2、印制电路板板有哪几种？它们写出它们的概念？3、一块完整的印制电路板主要包括、、、、五部分。
4、印制电路板的绝缘基板是由与组成。
5、文字印刷部分一般用制成。
练习四1、PCB尺寸不能，也不能；如果过大，、、、；如过小，、。
2、请写一下特殊元器件的布局要求。
练习五1、印制电路板上的层是为了而设计。
2、什么叫禁止布线层和机械层？3、将原理图内容同步到PCB上，同步的内容包括哪四大项？4、层的使用原则是。
5、线路板层包括：电信号层（Signal Layers）、（）、（）、（）、（）及（）等。
练习六1、画禁止布线区要将工作层切换到（），执行菜单————，在元器件周围画禁止布线区。
注意禁止布线区必须是一个，这是线路板的。
2、“PCB规则和约束”对话框采用的是管理模式，左边是，右边是。
3、请写出手工布线应注意的三个问题。
练习七翻译1、file：2、schematic：3、project：4、save：5、Design Workspace：6、View：7、Libraries：8、Installed：9、Place：10、Manual Junction：11、Net Label：12、Design：13、Netlist For Project：14、Line：15、Tools：16、Help：17、Edit18、Polygon：19、Rectangle：20、Text String：21、Printed Circuit Board：22、Top Layer：23、Bottom Layer：24、Imperial：25、Metric：26、Custom：练习九1、网格设置中Visible是，这个值一般，就是设置在图纸上的；Snap是，为了观察。
