润滑系的构造分解
盘锦市经济技术学校
·1· 发动机电子教案
时间： 年 月 日 第10 周 1、2节 总课时：92
课题 润滑系的构造 课型 新授课
教学目标 理解润滑系在发动机中的重要作用，熟悉典型润滑油路的基本组成， 重点 润滑系有功用
难点 摩擦、磨损机理及预防
教法 讲授法 教具 无
教学过程 教学内容 师生
互动 设计
意图 预计
时间
组织教学
复习提问
导入新课
授 新 师生问好，清点人数
二大机构 五大系统
润滑油的作用
一．润滑系功用
（一）摩擦的危害及预防
1．摩擦
精细加工表面，亦存在凸凹不平；
两相对运动件表面，凸凹不平表面相互嵌合、阻碍和碰撞，产生的力称为摩擦力
因摩擦导致零件表面的耗损称为磨损
学生回答
教师讲解
教师提出问题学生自学练习 集中注意力
复习
教师引入，承上启下，激发学习兴趣
通过自学掌握知识
5
15 盘锦市经济技术学校
·2· 教学过程 教学内容 师生
活动 设计
意图 预计
时间
2．摩擦类型
液体摩擦：相互运动表面完全被液体隔开，机器运转时，各配合表面力争为液体
摩擦个别除外形成液体摩擦的条件：适当的粘性、一定的转速、适宜的间隙。
半液体摩擦：未形成连续稳定的油膜
干摩擦：
3．摩擦的危害
发热：降低强度、刚度，零件膨胀发卡
增加阻力，功耗大
磨损加剧：改变形状、配合间隙增大
4．磨损：磨料、粘着（抓粘、胶合）、腐蚀、微动、冲击磨损
5．摩擦、磨损的预防
配合件材料的互异性
配合件的精度：尺寸、形状、位置、表面质量
润滑
（二）润滑系功用
（1）减磨作用 形成液体摩擦，降低摩擦、磨损，降低摩擦功率损失。
（2）冷却作用 带走因摩擦产生的热量，使零件温度不致过高。
（3）清洗作用 带走磨损下来的金属磨屑和其他杂质。
教师提出问题，学生讨论练习
找出重点解决难点揭示知识规律
15
15
20分钟
盘锦市经济技术学校
·3· 教学过程 教学内容 师生
活动 设计
意图 预计
时间
小 结
作 业 （4）密封作用 润滑油粘附于运动零件表面，提高零件的密封效果。
（5）防锈作用 润滑油附着于零件表面，防止与水分、空气及燃气接触氧化。
（6）缓冲作用 润滑油膜不可压缩，缓解配合件相互冲击作用。
润滑剂种类性能、特点、选用原则、注意事项见《汽车运用基础》。
教师总结
明确本节知识点
10
板书设计
教学回顾
年 月 日
盘锦市经济技术学校
·4·
时间： 年 月 日 第 9周 3、4 节 总课时： 84
课题 润滑方式 课型 新授课
教学目标 掌握汽车的几种润滑方式 重点 润滑方式
难点 实例
教法 讲授法 教具 无
教学过程 教学内容 师生
互动 设计
意图 预计
时间
组织教学
复习提问
导入新课
授 新 师生问好，清点人数
润滑机构的作用
二．润滑方式
（一）按是否对机油加压分
1．压力式润滑
机油在机油泵作用下，以一定压力送至零件的摩擦表面。
特点：可靠，效果好，具有清洗、冷却作用，适用于负荷大高速的运动副。
2．非压力式润滑
零件运动激溅和甩出油滴或油雾，滴在摩擦表面或经收集后流入摩擦表面进行润滑。
激溅润滑：缸套、活塞、凸轮
滴油润滑：推杆、挺柱（贮油池）
包括 油浴润滑：高位凸轮轴、喷油泵凸轮轴
油雾润滑：190A配气摇臂等
非压力式润滑的特点结构简单、功耗小
工作性能不如压力式
学生回答
教师讲解
教师提出问题学生自学练习 集中注意力
复习
教师引入，承上启下，激发学习兴趣
通过自学掌握知识
5
15
盘锦市经济技术学校
·5· 教学过程 教学内容 师生
活动 设计
意图 预计
时间
3．综合式润滑
一台机器采用两种润滑方式
（二）按机油是否循环使用
循环式润滑：压力式和非压力式机油均可循环使用
非润滑润滑：二冲程发动机润滑、加注式（润滑脂）润滑
三．典型的润滑油路及组成
（一）典型的润滑油路
1．桑塔纳2000GSi轿车AJR发动机润滑油路，图8-1
机油泵、机油集滤器、机油滤清器、油底壳、油道、各种阀门。
2．东风EQ6100-1型发动机的润滑系，图8-2
机油泵、机油集滤器、机油滤清器、油底壳、油道、各种阀门。
3．本田轿车发动机润滑系油路，图8-3
机油泵、机油集滤器、机油滤清器、油底壳、油道、各种阀门。
教师提出问题，学生讨论练习
找出重点解决难点揭示知识规律
15
15
20分钟

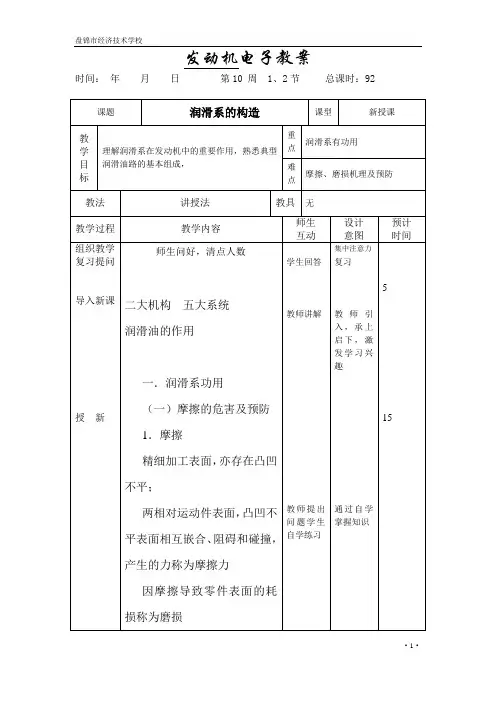

润滑系的构造资料
盘锦市经济技术学校
·1· 发动机电子教案
时间： 年 月 日 第10 周 1、2节 总课时：92
课题 润滑系的构造 课型 新授课
教学目标 理解润滑系在发动机中的重要作用，熟悉典型润滑油路的基本组成， 重点 润滑系有功用
难点 摩擦、磨损机理及预防
教法 讲授法 教具 无
教学过程 教学内容 师生
互动 设计
意图 预计
时间
组织教学
复习提问
导入新课
授 新 师生问好，清点人数
二大机构 五大系统
润滑油的作用
一．润滑系功用
（一）摩擦的危害及预防
1．摩擦
精细加工表面，亦存在凸凹不平；
两相对运动件表面，凸凹不平表面相互嵌合、阻碍和碰撞，产生的力称为摩擦力
因摩擦导致零件表面的耗损称为磨损
学生回答
教师讲解
教师提出问题学生自学练习 集中注意力
复习
教师引入，承上启下，激发学习兴趣
通过自学掌握知识
5
15 盘锦市经济技术学校
·2· 教学过程 教学内容 师生
活动 设计
意图 预计
时间
2．摩擦类型
液体摩擦：相互运动表面完全被液体隔开，机器运转时，各配合表面力争为液体
摩擦个别除外形成液体摩擦的条件：适当的粘性、一定的转速、适宜的间隙。
半液体摩擦：未形成连续稳定的油膜
干摩擦：
3．摩擦的危害
发热：降低强度、刚度，零件膨胀发卡
增加阻力，功耗大
磨损加剧：改变形状、配合间隙增大
4．磨损：磨料、粘着（抓粘、胶合）、腐蚀、微动、冲击磨损
5．摩擦、磨损的预防
配合件材料的互异性
配合件的精度：尺寸、形状、位置、表面质量
润滑
（二）润滑系功用
（1）减磨作用 形成液体摩擦，降低摩擦、磨损，降低摩擦功率损失。
（2）冷却作用 带走因摩擦产生的热量，使零件温度不致过高。
（3）清洗作用 带走磨损下来的金属磨屑和其他杂质。
教师提出问题，学生讨论练习
找出重点解决难点揭示知识规律
15
15
20分钟
盘锦市经济技术学校
[实用参考]桑塔纳维修手册之润滑系统的结构与维修
![[实用参考]桑塔纳维修手册之润滑系统的结构与维修](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/75bcae030066f5335a812195.webp)
优质参考文档
优质参考文档
润滑系统的结构与维修
一、润滑系统的总体的构造
润滑系的作用是对发动机所有运动的部件进行润滑，减少零件的摩擦和磨损，流动的机油不仅可以清除摩擦表面的磨屑等杂质，而且还可以冷却摩擦表面。气缸壁与活塞环上的油膜还能提高气缸的密封性。此外，机油还可以防止零件生锈。
桑塔纳轿车无论采用何种型号的发动机，其润滑系都是压力润滑与飞溅润滑相结合的复合润滑系统。桑塔纳轿车润滑系统的结构与油路如图1-126所示。
图1-126桑塔纳轿车发动机润滑系统示意图
1-旁通阀2-机油泵3-粗集油器4-油底壳5-放油塞6-安全阀7-机油滤清器8-主油道9-油道10-曲轴11-中间轴12-压力开关13-凸轮轴
油底壳内的润滑油经粗集滤器滤掉大的机械杂质后，被机油泵压入机油滤清器后分三路送出。第1路经主油道后分为两支：一支送入曲轴主轴承分油道，润滑主轴承，经曲轴内油道滑润连杆大端轴承，再经连杆内油道润滑连杆小端轴承后回到油底壳；另一支则进入中间轴的轴承（AJR型发动机无中间轴）后流回优质参考文档
优质参考文档 油底壳。第2路从主油道进入凸轮轴的轴承后再润滑气门机构，然后流回油底壳。第3路，在主油道油压太高或流量太大的情况下，润滑油冲开安全阀，分流回油底壳。
机油滤清器上没有旁通阀，起动压力为0.18MPa。当机油滤清器堵塞，润滑油通过压力开关短路进入主油道，防止发动机运动副因缺润滑油而烧坏。
二、AFE型发动机润滑系统的结构与维修
AFE型发动机润滑系零件如图1-127所示。
图1-127润滑系零件分解图
l-放油螺塞（拧紧力矩30N·m）2-O形密封圈3-油底壳紧固螺栓（拧紧力矩20N·m）4-油底壳5-机油泵盖长螺栓（拧紧力矩20N·m）6-机油泵齿轮7-机油泵壳体8-机油滤清器盖衬垫9-机油滤清器体10-机油滤清器盖紧固螺栓（拧紧力矩25N·m）11-机油滤清器盖12-密封圈13-0.18MPa油压开关（拧紧力矩25N·m）14-0.03lMPa油压开关（拧紧力矩25N·m）15-密封圈16-机油尺17-加油口盖18-橡胶由封垫圈19-带眼压阀的机油泵盖20-O形圈21-机油集滤器22-机油泵盖短螺栓（拧紧力矩10N·m）23-油底壳密封垫
润滑系教案及讲稿
教 案
课程名称 汽车构造 课题名称 发动机润滑系
主讲教师 曹龙波 授课班级 汽修XXXX
授课日期 2013、1、5 授课学时 一学时
授课地点 汽车楼218 授课课型 理论课
教学目标
1. 了解汽车润滑系统的功用；
2. 了解汽车润滑系统的润滑方式；
3. 掌握润滑系统的组成；
4. 掌握润滑系统的油路；
教学内容
1、汽车润滑系统的作用
2、汽车润滑系统的润滑方式
3、汽车润滑系统的组成及油路
教学重点
1、润滑系统的润滑方式；
2、润滑系统的油路；
教学难点
1、 汽车润滑系的润滑方式；
2、 汽车润滑系统的组成及油路
教学方法 通过对日常生活的现象举例说明（自行车链条长时间不骑，链条上边会生锈，导致我们下次再使用的时候很费劲），引起同学们的兴趣，从而提出疑问（汽车上的发动机长时间高温高压下工作如何来保证发动机正常的工作），引出汽车发动机润滑系，接着具体讲述润滑系的功用，润滑方式，组成以及油路，以表格的形势详细讲述发动机润滑系的组成及油路。
教学手段及媒体
教学手段：
1、以课堂导入的形式引出教学课程；
2、详细概述发动机润滑系的功用；
3、以提问的方式讲述润滑系统的润滑方式；
4、分步讲解润滑系统的组成，以表格的形式讲解润滑系的油路；
媒体：
如果条件允许借助多媒体教室（PPT）详细讲述本节课，如果没有，以板书的形式讲述。
教学过程设计
导入：
首先，上课之前，问同学们一个问题，大家都骑过自行车吧，当我们把自行车放在一个地方，长时间不用它，经过长时间的风吹雨打，当我们重新用到它的时候，我们会觉得骑的特别费劲，我们会发现自行车上的链条上边会有锈斑，链条有些磨损，这时，我们会想到往链条上涂一些机油，然后解决这个问题。那么对于咱们汽车上的发动机来说，前面咱们已经讲过，发动机长时间在高温高压下工作，机械零件高强度的磨损，如何让发动机保持稳定的正常工作，呆着这个问题进入咱们今天的学习。
汽车构造1.2章
1．汽车发动机通常是由那些机构组成与系统组成的？它们各有什么功用？
2 柴油机与汽油机在可燃混合气形成方式与着火方式上有什何不同？它们所用的压缩比为何不一样？
3 四冲程汽油机和柴油机在总体构造上面有何异同？
4 CA448汽油机有4个汽缸，汽缸直径87。5mm ，活塞行程92mm，压缩比为8。1，试计算其汽缸工作容积，燃烧是容积及发动机排量？（容积以L为单位）
第二章
1发动机机体镶入气缸套有何优点？什么是干缸套？什么是湿缸套？采用湿缸套时如何防止漏水？
2曲柄连杆机构的组成和功用是什么？
3扭曲环装人汽缸中为什么会产生扭曲？它有何优缺点？装配时应注意什么？
4曲柄为什么要轴向定位?怎样定位?为什么曲柄只能有一处定位?
5浮式活塞销有什么优点?为什么要轴向定位?
6曲柄上的平衡重起什么作用?为什么有的曲柄上没有平衡重?
7曲柄扭转减振器起什么作用?
第三章
1配气机构的功用是什么?顶置式气门配气机构由哪些零件组成?
2为什么一般在发动机的配气机构中要保留气门间隙?气门间隙过大或过小有何危害?在哪里调整与测量?调整时气门挺柱应处于配气凸轮的什么位置?
3如何从一根凸轮轴上找出各缸的进`排气凸轮和该发动机的发火顺序?
4气门弹簧起什么作用?为什么在装配气门弹簧时要预先压缩?对于顶置式气门,如何防止弹簧断裂时气门落入气缸内?
5双凸轮轴驱动的多气门机构的优缺点是什么?
第四章
1用方框图表示,燃料供给`空气供给及废气排出的路线,并注明汽油机燃料供给系统各组成部分的名称?
2结合理想化油器的特性曲线,说明化油器各供油装置的功用?
3说明主供油装置在什么样的负荷范围内起作用,在此负荷范围内,随着节气门开度的逐渐加大,混合气浓度$a怎样变化?它的构造和工作原理如何?
4说明怠速装置是在什么样的情况下工作的?他的构造和工作原理如何?
5说明起动装置是在什么样的情况下工作的?它的构造和工作原理如何?
6加浓装置是在什么样的情况下起作用的?机械加浓装置和真空加浓装置的构造和工作原理如何?

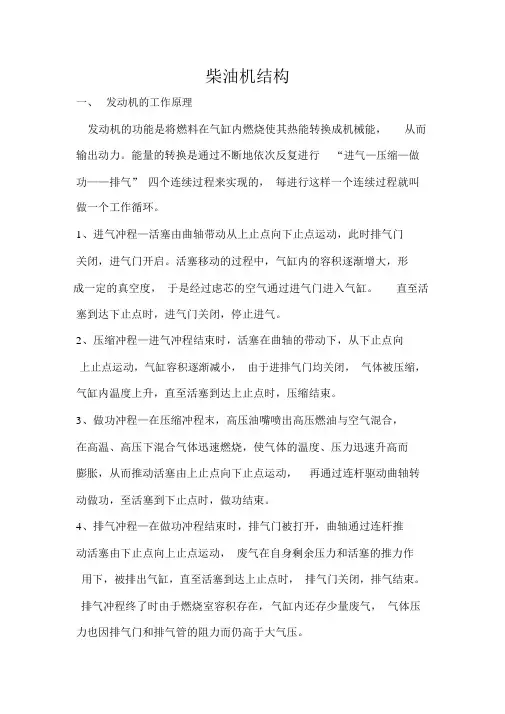

柴油机结构原理分析解析
