烧碱的腐蚀与防护
烧碱的储存方法
烧碱的储存方法
烧碱（氢氧化钠，NaOH）是一种强碱，具有强腐蚀性，因此
在储存时需要采取一些特殊措施以确保安全。
以下是关于烧碱储存的一些建议方法：
1. 储存容器：选择耐腐蚀性能好的塑料桶、塑料瓶或玻璃容器等。
避免使用金属容器，因为烧碱会与金属发生反应。
2. 密封性：储存容器要具有良好的密封性，以防止烧碱吸湿、吸收二氧化碳等对其性质的影响。
3. 储存环境：避免阳光直射和高温环境，储存环境应保持干燥、凉爽。
4. 隔离：烧碱应储存在与其他物质分开的地方，特别是与酸类物质或可燃物质保持一定的距离。
5. 标识：在储存容器上标明“腐蚀品”、“烧碱”等警示标识，以
提醒人们注意危险性。
6. 防护措施：在储存区域提供足够的防护设施，如化学品柜、防护眼镜、手套等，以防止不慎接触到烧碱。
7. 安全培训和操作规程：确保存储人员了解烧碱的性质、处理方法以及紧急事故的应对措施，建立和执行操作规程。
请注意，这些只是一些建议方法，具体的储存方法还应根据实际情况和相关法规来确定。
成本尽可能寻找专业人员提供帮助。
片碱安全技术说明书

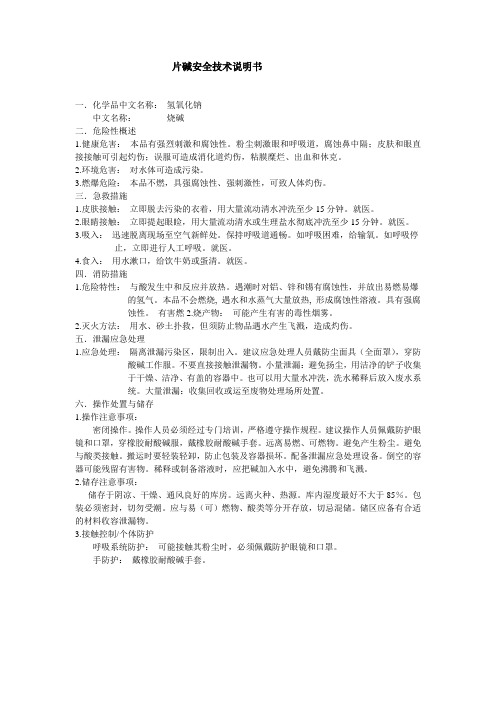

片碱安全技术说明书一．化学品中文名称：氢氧化钠中文名称：烧碱二．危险性概述1.健康危害：本品有强烈刺激和腐蚀性。
粉尘刺激眼和呼吸道，腐蚀鼻中隔；皮肤和眼直接接触可引起灼伤；误服可造成消化道灼伤，粘膜糜烂、出血和休克。
2.环境危害：对水体可造成污染。
3.燃爆危险：本品不燃，具强腐蚀性、强刺激性，可致人体灼伤。
三．急救措施1.皮肤接触：立即脱去污染的衣着，用大量流动清水冲洗至少15分钟。
就医。
2.眼睛接触：立即提起眼睑，用大量流动清水或生理盐水彻底冲洗至少15分钟。
就医。
3.吸入：迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
如呼吸困难，给输氧。
如呼吸停止，立即进行人工呼吸。
就医。
4.食入：用水漱口，给饮牛奶或蛋清。
就医。
四．消防措施1.危险特性：与酸发生中和反应并放热。
遇潮时对铝、锌和锡有腐蚀性，并放出易燃易爆的氢气。
本品不会燃烧, 遇水和水蒸气大量放热, 形成腐蚀性溶液。
具有强腐蚀性。
有害燃2.烧产物：可能产生有害的毒性烟雾。
2.灭火方法：用水、砂土扑救，但须防止物品遇水产生飞溅，造成灼伤。
五．泄漏应急处理1.应急处理：隔离泄漏污染区，限制出入。
建议应急处理人员戴防尘面具（全面罩），穿防酸碱工作服。
不要直接接触泄漏物。
小量泄漏：避免扬尘，用洁净的铲子收集于干燥、洁净、有盖的容器中。
也可以用大量水冲洗，洗水稀释后放入废水系统。
大量泄漏：收集回收或运至废物处理场所处置。
六．操作处置与储存1.操作注意事项：密闭操作。
操作人员必须经过专门培训，严格遵守操作规程。
建议操作人员佩戴防护眼镜和口罩，穿橡胶耐酸碱服，戴橡胶耐酸碱手套。
远离易燃、可燃物。
避免产生粉尘。
避免与酸类接触。
搬运时要轻装轻卸，防止包装及容器损坏。
配备泄漏应急处理设备。
倒空的容器可能残留有害物。
稀释或制备溶液时，应把碱加入水中，避免沸腾和飞溅。
2.储存注意事项：储存于阴凉、干燥、通风良好的库房。
远离火种、热源。
库内湿度最好不大于85％。
包装必须密封，切勿受潮。
火碱安全管理制度

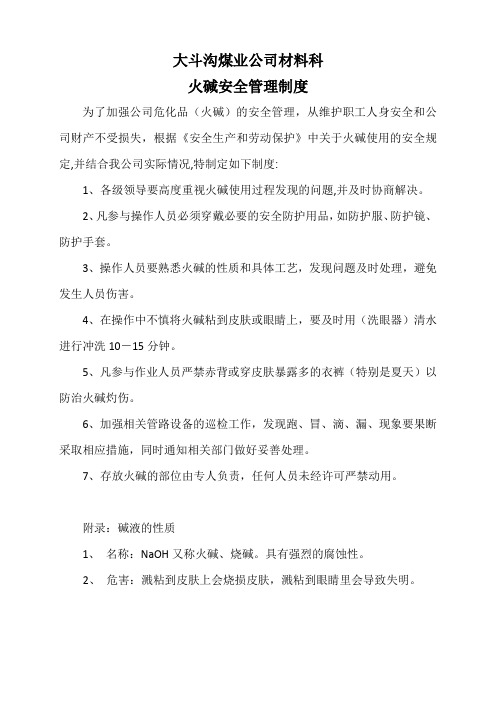

大斗沟煤业公司材料科火碱安全管理制度为了加强公司危化品（火碱）的安全管理，从维护职工人身安全和公司财产不受损失，根据《安全生产和劳动保护》中关于火碱使用的安全规定,并结合我公司实际情况,特制定如下制度:1、各级领导要高度重视火碱使用过程发现的问题,并及时协商解决。
2、凡参与操作人员必须穿戴必要的安全防护用品，如防护服、防护镜、防护手套。
3、操作人员要熟悉火碱的性质和具体工艺，发现问题及时处理，避免发生人员伤害。
4、在操作中不慎将火碱粘到皮肤或眼睛上，要及时用（洗眼器）清水进行冲洗10－15分钟。
5、凡参与作业人员严禁赤背或穿皮肤暴露多的衣裤（特别是夏天）以防治火碱灼伤。
6、加强相关管路设备的巡检工作，发现跑、冒、滴、漏、现象要果断采取相应措施，同时通知相关部门做好妥善处理。
7、存放火碱的部位由专人负责，任何人员未经许可严禁动用。
附录：碱液的性质1、名称：NaOH又称火碱、烧碱。
具有强烈的腐蚀性。
2、危害：溅粘到皮肤上会烧损皮肤，溅粘到眼睛里会导致失明。
大斗沟煤业公司液碱安全操作规程一、火碱分类与特性概述：外观与性状纯品为白色不透明固体，易潮解。
中文名氢氧化钠；烧碱分子式NaOH相对分子质量40.01CAS号1310-73-2危险性类别：8.2 类碱性腐蚀品侵入途径：吸入、食入、皮肤接触。
最高容许浓度：车间空气中有害物质的最高容许浓度0.5mg/m3健康危害：本品有强烈刺激和腐蚀性。
粉尘或烟雾刺激眼和呼吸道，腐蚀鼻中隔；皮肤和眼直接接触可引起灼伤；误服可造成消化道灼伤，粘膜糜烂、出血和休克。
危险特性：与酸发生中和反应并放热。
本品不会燃烧，遇水和水蒸气大量放热，形成腐蚀性溶液，具有强腐蚀性。
二、火碱储运条件及方式：储存于阴凉、干燥、通风良好的库房，注意防潮和雨淋。
远离火种、热源。
库内湿度最好不大于85％。
包装必须密封，切勿受潮。
应与易（可）燃物、酸类等分开存放，切忌混储。
储区应备有合适的材料收容泄漏物。
烧碱 MSDS 安全技术说明书
烧碱 MSDS 安全技术说明书烧碱MSDS安全技术说明书1. 产品信息产品名称: 烧碱CAS编号: 1310-73-2分子式: NaOH分子量: 40.002. 成分烧碱为无色或微黄色块状、颗粒状或片状的固体，在水中可溶解，具有电导性。
它的化学名称是氢氧化钠，分子式为NaOH，是一种常见的强碱，具有高度腐蚀性。
3. 危险性3.1 烧伤：烧碱具有高度腐蚀性，可以导致皮肤和眼睛的严重损伤。
接触烧碱后，应立即用大量清水冲洗至少15分钟。
3.2 吸入毒性：当烧碱受热时，会释放出对呼吸系统有害的气体，接触烧碱时必须佩戴适当的呼吸保护装备。
3.3 氧化性：烧碱具有氧化性，可以引起易燃物质的燃烧，禁止与易燃物质混合存放。
3.4 环境影响：烧碱是一种有害的化学物质，对生态系统和水生生物有害。
如不正确处理，可能会对环境造成损害。
4. 应急措施4.1 眼部接触：如果烧碱进入眼睛，必须立即用清水冲洗至少15分钟，并在冲洗过程中上下翻转眼球，以确保所有烧碱都得到清除。
4.2 皮肤接触：如果烧碱接触到皮肤上，应立即用大量清水冲洗至少15分钟。
在洗手的同时，应从衣服上去除所有受污染的材料。
4.3 吸入毒性：如果吸入了烧碱，应立即前往空气清新处，并在呼吸系统中异物的情况下由紧急医疗保健人员处理。
4.4 火灾应急：如果烧碱接触到火源，则需要在后方个人安全的情况下，用干粉灭火器进行灭火的操作。
4.5 环境应急：如烧碱泄漏到环境中，必须阻止其渗透到地下水和水系统中。
如果发生泄漏，请转移有关的人员，小心地弥补溢出物，并在整个处理过程中安全佩戴适当的保护设备。
5. 防护5.1 呼吸系统：在接触烧碱时，必须佩戴适当的呼吸保护装备。
5.2 皮肤防护：在操作烧碱时，必须戴适当的手套、面罩和防护眼镜等，以防止烧伤等危险。
5.3 环境控制：在操作烧碱时，必须保持通风良好，防止气体积聚，并避免与其他物质混合存放。
6. 废弃处理6.1 废液处理：烧碱的废液必须分别收集，加入相应的中和剂后处理，并确保处理过程稳定安全、有效、环保。
氢氧化钠使用须知
氢氧化钠使用须知品名：氢氧化钠：苛性钠、烧碱、火碱；理化性质：分子式NaOH。
分子量40.01。
相对密度 2.13.熔点318℃。
沸点1390℃。
从空气中迅速吸收水分的同时，也迅速吸收二氧化碳。
可溶于水、乙醇和甘油。
消防措施：用水、砂土扑救，但须防止物品遇水产生飞溅，造成灼伤。
储运须知：包装标志：腐蚀品。
包装方法：（II）类。
固碱可装入钢桶中严封，塑料袋、编织袋外成组包装；或塑料瓶外木箱。
液碱散装储运。
储运条件：防止容器破损。
储存于干燥的地方，防止受潮。
包装容器要完整、密封，不得与酸性、铝。
锡、铅、锌及其合金、爆炸物、有机过氧化物。
铵盐及易燃物共贮运混运。
运输过程中要注意防潮、防雨。
如发现包装容器发生锈蚀、破裂、孔洞、溶水等现象时，应立即更换包装或及早发货使用，容器破损可用锡焊修补。
操作人员必须穿戴防护用品。
泄漏处理：处理泄漏物须穿戴防护眼镜与手套。
扫起，慢慢倒至大量水中，地面用水冲洗，经稀释的污水放入废水系统。
发生火灾时，可用水、砂土和各种灭火器扑救，但灭火过后，应注意水中溶入烧碱后的腐蚀性。
用途：广泛用作中和剂。
用于制造各种钠盐、肥皂、玻璃纸、粘胶纤维及橡胶制品的再生等。
侵入途径：由呼吸道、消化道、皮肤侵入。
毒理学简介：对蛋白质有溶解作用，腐蚀性强。
对皮肤和粘膜有强烈的刺激和腐蚀作用。
用0.02%溶液滴入兔眼，可引起角膜上皮损伤。
临床表现：吸入氢氧化钠的粉尘或烟雾时，可引起化学性上的呼吸道炎。
皮肤接触可引起灼伤。
口服后、口腔、食管、胃部烧灼痛，腹绞痛，呕吐血性胃内容物、血性腹泻。
有时发生声哑、吞咽困难、休克、消化道穿孔。
后期可发生胃肠道狭窄。
氢氧化钠溅入眼内，可发生结膜炎、结膜水肿、结膜和角膜坏死。
严重者可致失明。
处理：皮肤污染可用清水彻底冲洗。
溅入眼内时，迅速用大量清水冲洗。
不可用酸性液体中和。
参见《化学性皮肤灼伤的治疗》和《化学性眼灼伤的治疗》。
口服中毒患者，速给食用醋、3~5%醋酸或5%稀盐酸、大量橙汁或柠檬汁等中和。
氢氧化钠
[编辑本段]NaOH简介NaOH是一种常见的重要强碱。
其固体又被称为烧碱、火碱、片碱、苛性钠等，是一种白色固体，有强烈的腐蚀性，有吸水性，可用作干燥剂，但是，不能干燥二氧化硫、二氧化碳和盐酸。
且在空气中易潮解（因吸水而溶解的现象，属于物理变化）；溶于水，同时放出大量热。
其熔点为318.4℃。
除溶于水之外，氢氧化钠还易溶于乙醇、甘油；但不溶于乙醚、丙酮、液氨。
其液体是一种无色，有涩味和滑腻感的液体。
氢氧化钠在空气中可与二氧化碳反应而变质！2NaOH+CO2=Na2CO3+H2O[编辑本段]有关氢氧化钠化学式：NaOH中文读法：qīng yǎng huà nà英文名称：Sodium Hydroxide英文别称：Sodium Hydrate、Caustic Soda、Lye（液态）分子量：40.01CASRN：1310-73-2EINECS登录号：215-185-5密度：2.130克/厘米3熔点：318.4℃水溶性：极易溶沸点：1390℃碱离解常数（Kb）= 3.0碱离解常数倒数对数（pKb）= -0.48钠（Na）元素在元素周期表中为第11号元素，位于元素周期表第ⅠA族（第Ⅰ主族）第3周期，属于碱金属族[1]（该族元素均呈强碱性，氢（H）元素除外）。
其核外电子排布为2、8、1（1s2，2s2，2p6，3s1），最外层3s1电子为其价电子，N a元素很容易失去3s1电子而形成正一价的钠离子（Na+），故呈强金属性。
Na元素与水反应（与水反应时，应用烧杯并在烧杯上加盖玻璃片，反应时钠块浮在水面上，熔呈球状，游于水面，有“嘶嘶”的响声，并有生成物飞溅），生成强碱性NaOH溶液，并放出氢气。
固体NaOH中OH以O-H共价键结合，Na与OH以强离子键结合，溶于水其解离度近乎100%，故其水溶液呈强碱性，可使无色的酚酞试液变成红色，或使PH试纸、紫色石蕊溶液等变蓝。
纯的无水氢氧化钠为白色半透明，结晶状固体。
火碱的用途和使用方法,火碱对人体有什么害处
火碱的用途和使用方法| 火碱对人体有什么害处什么是火碱？火碱一般指氢氧化钠。
氢氧化钠（Sodium hydroxide），也称苛性钠、烧碱、火碱，是一种无机化合物，化学式NaOH，氢氧化钠具有强碱性，腐蚀性极强，可作酸中和剂、配合掩蔽剂、沉淀剂、沉淀掩蔽剂、显色剂、皂化剂、去皮剂、洗涤剂等，用途非常广泛。
火碱的用途：1.印染厂、棉纺织上，要用很多烧碱溶液除去纯棉纱、羊毛绒等上边的植物油脂。
生产合成纤维也需要氢氧化钠。
2.特制原油还要用氢氧化钠。
以便去除原油馏分中的胶原纤维，一般在原油馏分里加硫酸以使胶原纤维变成酸渣而溶解。
历经酸洗钝化后，原油里还带有酚、环烷酸等酸碱性残渣及其不必要的盐酸，务必用烧碱溶液清洗，再经水清洗，才可以获得特制的石油产品。
3.造纸行业中，最先要用有机化学方式解决，将带有甲基纤维素的原材料与有机化学药物蒸制做成纸桨。
说白了碱法造纸便是用烧碱溶液做为蒸制液来去除原材料中的木质纤维素、碳水化合物化合物和环氧树脂等，并中合在其中的柠檬酸，那样就把甲基纤维素提取。
4.钢铁工业，通常要把铁矿石中的成分转化成可溶的醋酸盐，便于去除在其中不可溶的残渣，因而，常需要添加氢氧化钠。
5.化工，制金属钠、电解水必须用氢氧化钠。
很多碳酸盐的生产，非常是制取一些醋酸盐，必须采用氢氧化钠。
合成染料、药品及其有机化学化工中间体等还要采用氢氧化钠。
6.火碱有极强的吸潮性。
如制果是高温煅烧用，应尽可能在短时间内混合均匀并进行煅烧，不宜长时间放置，配置溶液的时候一定要充分搅拌，一面火碱在溶解过程中因释放大量的热而融化板结在容器底部，另外火碱有极强的腐蚀性，溶于水时有强烈的刺激性气味，大量使用时一定要通风并戴上防毒面具。
火碱的使用方法：大量使用时一定要注意通风，并且戴上防毒面具。
使用火碱时的防护措施：1、呼吸系统防护：必要时佩带防毒口罩。
2、眼睛防护：戴化学安全防护眼镜。
防护服：穿工作服（防腐材料dao作）。
小心使用，小心溅落到衣物、口鼻中。
烧碱的使用方法
烧碱的使用方法
首先，使用烧碱前需要做好充分的准备工作。
在操作前，应穿
戴好防护装备，包括手套、护目镜和工作服等。
同时，要在通风良
好的环境下进行操作，以防止烧碱蒸气对人体造成伤害。
另外，要
确保操作台面干净整洁，避免混入杂质影响使用效果。
其次，烧碱的溶液在制备过程中需要注意稀释的方法。
一般情
况下，将烧碱粉末逐渐加入到水中，并且要搅拌均匀，直到完全溶解。
在这个过程中，需要注意避免将水直接倒入烧碱粉末中，以免
引起剧烈的反应。
另外，要注意控制溶液的浓度，根据具体需要进
行适当稀释，以免过浓的溶液对物品造成腐蚀。
接下来，烧碱溶液的使用方法需要根据具体情况进行调整。
在
清洁金属表面时，可以将稀释后的烧碱溶液直接涂抹在表面，然后
用清水冲洗干净。
而在清洗玻璃器皿时，可以将烧碱溶液倒入器皿
中浸泡一段时间，然后用清水冲洗干净。
在使用过程中，要注意避
免溶液溅到皮肤或衣物上，以免引起灼伤或腐蚀。
最后，使用完烧碱后需要做好清洁和存储工作。
首先要及时清
洗使用过的容器和工具，用清水冲洗干净，避免溶液残留导致腐蚀。
然后将烧碱存放在干燥通风的地方，远离酸性物质和易燃物品，以免发生意外。
总之，烧碱作为一种常见的化学物质，在使用过程中需要注意安全，并且掌握正确的使用方法。
只有正确使用烧碱，才能更好地发挥其作用，同时也能避免对人体和环境造成伤害。
希望大家在使用烧碱时能够严格按照上述方法进行操作，做到安全、高效地使用烧碱。
氢氧化钠百科
化学式：NaOH （俗称烧碱,片碱,火碱，苛性钠）中文读法：qīng yǎng huà nà（shaojian）氢氧化钠放大图英文名称：Sodium Hydroxide英文别称：Sodium Hydrate、Caustic Soda、Lye（液态）分子量：40.01CASRN：1310-73-2EINECS登录号：215-185-5密度：2.130克/厘米³熔点：318.4℃水溶性：极易溶于水溶液呈无色沸点：1390℃碱离解常数（Kb）= 3.0碱离解常数倒数对数（pKb）= -0.48致死量：40mg/kg中学鉴别氢氧化钠的方法：加入MgCl₂，产生白色沉淀。
焰色反应，火焰呈黄色。
编辑本段NaOH特性有强烈的腐蚀性，有吸水性，可用作干燥剂，但是，不能干燥二氧化硫、二氧化碳、二氧化氮和氯化氢等酸性气体。
（会与酸性气体发生反应。
)且在空气中易潮解而液化（因吸水而溶解的现象，属于物理变化）；溶于水，同时放出大量热。
能使酚酞变红，使紫色石蕊试液变蓝，属于强碱。
腐蚀铝性物质，不腐蚀塑料。
只需放在空气中数分钟，就会吸收水分，成为液态毒药。
其熔点为318.4℃。
除溶于水之外，氢氧化钠还易溶于乙醇、甘油；但不溶于乙醚、丙酮、液氨。
其液体是一种无色，有涩味和滑腻感的液体。
氢氧化钠在空气中可与二氧化碳反应而变质！2NaOH + CO₂==== Na₂CO₃ + H₂O钠（Na)与水反应（与水反应时，应用烧杯并在烧杯上加盖玻璃片，反应时钠块浮在水面上，熔成球状，游于水面，有“嘶嘶”的响声，并有生成物飞溅），生成强碱性NaOH溶液NaOH晶体放大图片，并放出氢气。
固体NaOH中OH以O-H共价键结合，Na与OH以强离子键结合，溶于水其解离度近乎100%，故其水溶液呈强碱性，可使无色的酚酞试液变成红色，或使PH试纸、紫色石蕊溶液等变蓝。
纯的无水氢氧化钠为白色半透明，结晶状固体。
氢氧化钠极易溶于水，溶解度随温度的升高而增大，溶解时能放出大量的热，288K时其饱和溶液浓度可达16.4mol/L(1:1)。
烧碱去油污的正确使用方法
烧碱去油污的正确使用方法
首先，准备好所需材料。
我们需要烧碱、清水、橡胶手套、抹布等清洁工具。
在使用烧碱清洁油污时，一定要做好防护措施，避免烧碱溅到皮肤上引起灼伤。
接下来，将适量的烧碱溶解在清水中。
一般来说，可以按照1:10的比例将烧碱溶解在清水中，制成烧碱水溶液。
注意，一定要先将烧碱倒入水中，而不是将水倒入烧碱中，以免引起溅溢。
然后，将烧碱水溶液均匀地涂抹在油污表面。
可以使用抹布蘸取烧碱水溶液，然后均匀地涂抹在油污表面。
待烧碱水溶液在油污表面停留一段时间后，再使用清水将其彻底清洗干净。
在清洗过程中，一定要注意安全。
避免烧碱水溶液溅到皮肤上，同时要保持通风良好，避免吸入烧碱气味。
清洗完成后，用干净的抹布将表面擦干净，待干后，油污就会被有效去除了。
需要注意的是，烧碱属于碱性物质，不宜与酸性物质混合使用，以免产生有害气体。
另外，在使用烧碱清洁油污时，也要避免将其溅到衣物上，以免腐蚀衣物。
总的来说，正确使用烧碱可以帮助我们更加有效地清洁油污，让家居环境更加整洁。
但是在使用过程中一定要做好防护措施，避免烧碱对皮肤和呼吸系统造成伤害。
希望以上内容对大家有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
氯碱工业中烧碱的腐蚀与防护
贺桃香
（凯天环保科技有限公司，湖南 株洲 412004）
摘 要： 介绍氯碱工业中烧碱存在的主要腐蚀情况，烧碱生产中
主要使用的材料及防护措施。
关键词： 烧碱；腐蚀；碳钢；不锈钢；镍；碱脆
Chlor-alkali industry caustic soda of corrosion and
protection
HE Tao-xiang
(Kai tian environmental technology Co., LTD, hunan zhuzhou
412004)
Abstract:：In chlor-alkali industry introduce caustic soda are the
main corrosion, caustic soda production mainly use the material
and protective measures
Key words：Chlor-alkali industry; Caustic soda, Corrosion,
Carbon steel; Stainless steel; Alkali fragile
氢氧化钠的商品名又称烧碱，是重要的氯碱工业产品，用途非常
广泛。它是一种强碱，在常温下腐蚀不严重，但在高温和有应力存在
下对许多金属产生严重腐蚀。
所有金属材料中，银对氢氧化钠的耐蚀性最好，其次是镍，银和
镍能耐所有浓度和温度的氢氧化钠，直到熔融状态（480℃）。各种不
2
锈钢对40%~50%以下的氢氧化钠可耐80℃左右，但不耐高浓度高温
碱液。碳钢在较稀的低温氢氧化钠溶液中比较稳定。
在氯碱工业生产中，输送和贮存烧碱的各种设备和管道的主要材
质有碳钢、不锈钢和镍。
1 碳钢在烧碱生产中的腐蚀与防护
碳钢在浓度较低温度不高的氢氧化钠溶液中，可以在表面形成坚
实的氧化保护膜，腐蚀较轻。因此碳钢在工业生产和贮运低浓度常温
氢氧化钠溶液或固体时，用途很广泛,如中盐株化烧碱厂的电解液储
罐和30％的成品碱罐（用户对色度没有要求时）就是碳钢的。但碳
钢设备和管道在焊缝区往往容易出现“碱脆”现象，产生裂纹。
1.1 “碱脆”产生的原因
“碱脆”是碳钢等材料在碱溶液中由拉伸应力和腐蚀的联合作用
而产生的破坏过程。焊缝的“碱脆”，其实质就是焊缝区在碱液中的
应力腐蚀开裂现象。设备施焊后，其焊缝会产生残余应力，该应力的
大小与施焊时的焊接规范以及焊缝所处的约束状态有关。其中最关键
的是焊接线能量，线能量越大，焊缝区的温升就越高，其残余应力也
越大。当碱的浓度与温度相同时，残余应力越大，该区域的应力腐蚀
就越严重。这是因为在残余应力的作用下，焊缝区材料的晶格结构被
扭歪，产生变形而降低了该部位电位。当它们与碱液接触时便构成腐
蚀电池而加速腐蚀，应力愈大，所形成腐蚀电池的电位差就越大，腐
蚀就愈厉害。在电化腐蚀中当氢氧化钠的浓度大于30%时，阳极区的
Fe和NaOH发生溶解反应：
3
Fe+2NaOH=Na2FeO2+H
2
生成物中的Na2FeO2为可溶性的铁酸盐，不会在焊缝区表面形成
保护膜，故该反应会不断地进行，在残余拉应力的作用下，焊缝区最
终会产生裂纹。
1.2 焊缝应力腐蚀开裂倾向最大的区域
在长期的生产实践中发现残余塑性变形最大的热影响区部分的
金属，即焊接过程中被加热到500~850℃的那部分金属其应力腐蚀开
裂的倾向性最大。在碱液生产和贮运使用的设备检修中发现，在焊接
过程中加热温度超过550℃和略低于再结晶区的金属，在碱性溶液中
具有最大的开裂倾向。
1.3 防止焊缝区“碱脆”的措施
1.3.1进行合理的焊接结构设计，采取合理的装配工艺措施和焊接工
艺措施
合理安排焊缝位置和选择焊缝尺寸和形状，尽可能减少焊缝数
量，减少焊缝长度。合理选择装配程序，采用预留收缩余量法、反变
形法、刚性固定法等预防焊接变形。焊接工艺措施包括焊接方法、焊
接规范、焊接顺序和方向和进行层间锤击等，如碱液贮槽底板焊接就
应先焊短焊缝，再焊长焊缝。
这种方法在成品碱罐等大型碱设备制作时要特别重视，效果非常
显著。
1.3.2施焊前进行预热
施焊前采用≥50℃的温度进行预热，这样施焊时可以采用较小的
4
线能量进行施焊，从而降低焊缝区的残余应力。
1.3.3整体高温回火
这种方法消除焊接残余应力的效果最好，一般可以将80~90%的
残余应力消除掉。其基本原理是：由于焊件残余应力的最大值（高峰
应力）通常可达到该种材料的屈服强度，而金属在高温下的屈服强度
将降低。所以焊件的温度若升高到某一定数值时，高峰应力也应该减
少到该温度下的屈服强度数值。如果要完全消除结构中的残余应力，
那么必须将焊件加热到其屈服强度等于零的温度，所以一般所取的回
火温度为600~650℃。但是这个方法只适用于小型设备，对大型设备
就无能为力了。
1.3.4局部高温回火
对于大型设备可采用局部高温回火来消除其残余应力，这种方法
只对焊缝及其附近的局部区域进行加热，消除应力的效果不如整体回
火，仅可降低残余应力的峰值，使应力分布比较平缓。但它不需要大
型的热处理设备，对长筒形容器、管道接头等不能整体进行回火的设
备比较适合。
2 不锈钢在烧碱生产中的应用
不锈钢在烧碱介质中的耐腐蚀性能远远优于碳钢，在质量分数小
于50%，温度低于80℃的烧碱溶液中具有优良的耐腐蚀性。在质量
分数40%~50%烧碱生产中或用户对产品有色度要求时应用广泛。如
离子膜碱生产中的碱储罐、碱高位槽、烧碱热交换器和成品碱冷却器
等都是用的不锈钢材质。
5
烧碱生产中使用的是奥氏体不锈钢，奥氏体不锈钢具有18Cr-8Ni
结构，耐腐蚀性较好，当钢中铬含量在12%左右时，铬与腐蚀介质中
的氧作用，在钢表面形成一层很薄的氧化膜（自钝化膜），可阻止钢
的基体进一步腐蚀。这种氧化层虽薄，但即使损坏了表层保护膜，所
暴露的钢表面进行自我修复，可重新形成自钝化膜，继续起保护作用。
一般选用超低碳奥氏体不锈钢做为输送碱液的管道。虽然不锈钢对应
力腐蚀也很敏感，但由于其含碳量低于碳在奥氏体中的溶解度，不会
有铬的碳化物（Cr23C6）在晶间析出。一旦发生应力腐蚀破裂，裂纹
扩展速度不会受碳化物的影响而加快。另一方面，从断裂力学观点，
提高材料的韧性，会增加在应力腐蚀环境的断裂韧性。0Cr18Ni9、
00Cr17Ni14Mo2等低碳不锈钢的屈服强度较低，因此韧性好，抗应力
腐蚀破裂的能力强。目前，在烧碱生产中系统中，国内外多选用
00Cr17Ni14Mo2型超低碳不锈钢。在电解槽碱出口附近的设备、管道
不采用不锈钢，主要是由于在电解槽周围不仅要耐高温强硬的腐蚀，
还要防止杂散电流的腐蚀。
3 镍在烧碱生产中的应用
镍有优良的的机械加工性能，又有良好的耐腐蚀性能，镍几乎能
耐所有浓度和温度的烧碱腐蚀，但镍的价格昂贵，所以主要用在离子
膜电解槽出口附近的设备、管道和碱浓缩工艺中。如碱循环罐、离子
膜电解槽碱液出口管、碱浓缩一效蒸发器和一效分离器、产品预热器
等的主材都是用镍制造的。隔膜碱液中含有0.3~0.6g/L的氯酸盐，而
镍在烧碱溶液中的腐蚀主要是氯酸盐的作用，所以在隔膜碱生产中应
6
用较少。
虽然镍在烧碱溶液中耐蚀性好，但在高温高浓度的碱液中，在拉
应力的作用下，同样会发生应力腐蚀而开裂，所以镍设备和管道在焊
后应进行消除应力处理，并尽可能保持镍在软态下使用，以提高断裂
韧性。
