• 二氧化碳气体保护焊特点：热量较集中、热影响区小、变形小、成本低、生产效率高、易
于操作。飞溅较大、焊缝成形不够美观，余高大，设备较复杂，须避风。
• 二氧化碳气体保护焊范围：适用于板后1.6MM以上的低碳钢、低合金钢制造的各种金属结
构
焊接原理、特点、范围
• 电阻焊、点焊原理：工件在电极压紧下通电使之产生电阻热，将工件接触面熔化后凝 成焊缝，工件用上下棒状阳极每通电一次得一个焊点；
• 电阻焊、点焊范围：最适合焊接低碳钢制的薄壁的冲压结构，钢筋、钢网等，也可以 焊镁及合金。
气体保护焊与电焊条电弧焊的优点
优点 1、焊接效率高。连续送丝，没有换焊条工序、焊道不须清渣，节省时间；通过焊丝电流密度 大，因而提高了熔敷速度。 2、可获得含氢量较焊条电弧焊低的焊缝金属。 3、在相同电流下，熔深比焊条电弧焊的大。 4、焊接厚板时，可以用较低电流和较快的焊接速度，其变形小。 同样是一份六十页，四十张左右图片的文件，一个是4M左右，一个却近50M，这是怎么回事呢？经仔细检查，原来是因为一个用BMP图片，一个用JPG格式的图片。在该文件中，由于原图片较大（A3纸大小），存成BMP格式的作者，看一个文件就4M左右，就将其在图片编辑器中缩了15倍（长宽各为原来的25%），结果BMP文件仅为200K左右。而用JPG格式的作者，看每个图片文件只不过120K左右，就直接在文件中插入，结果一个PowerPoint文件中存一个BMP图片，其大小就变成了4.7M。所以用大小适中的BMP图片，可以使你做的文件不至于太大LHJ+FHX。 5、烟雾少，可以减轻对通风要求。 同样是一份六十页，四十张左右图片 的文件 ，一个 是4M左 右，一 个却近 50M， 这是怎 么回事 呢？经 仔细检 查，原 来是因 为一个 用BMP 图片， 一个用J PG格 式的图 片。在 该文件 中，由 于原图 片较大 （A3纸 大小） ，存成BMP格 式的作 者，看 一个文 件就4M 左右， 就将其 在图片 编辑器 中缩了 15倍（ 长宽各 为原来 的25% ），结 果BMP 文件仅 为200K 左右。 而用JPG 格式的 作者， 看每个 图片文 件只不 过120K 左右， 就直接 在文件 中插入 ，结果 一个Po werPoi nt文件 中存一 个BMP 图片， 其大小 就变成 了4.7M 。所以 用大小 适中的BMP图 片，可 以使你 做的文 件不至 于太大LHJ+FHX 。
焊接知识培训讲义
教案《焊接工艺》授课教师：授课时间：第一讲§9-1金属焊接性的基本概念教学目的：金属焊接性的概念焊接性影响因素教学重点：焊接性概念教学难点：焊接性影响因素教学过程：一、金属焊接性的基本概念1、焊接性金属焊接性是指材料在施工条件下焊接成按规定设计要求的构件，并满足预定服役要求的能力。
金属焊接性是指材料对焊接加工的适应性，又分为工艺焊接性和使用焊接性。
(1) 工艺焊接性是指在一定的焊接工艺条件下能否获得优质致密、无缺陷焊接接头的能力。
(2) 使用焊接性是指焊接接头或整体结构满足技术条件中所规定的使用性能的程度。
使用焊接性与产品的工作条件有密切关系。
2、影响焊接性的因素(1)材料因素材料因素有钢的化学成分、冶炼轧制状态、热处理状态、组织状态和力学性能等。
其中化学成分（包括杂质的分布）是主要的影响因素。
对焊接性影响较大的因素有碳、硫、磷、氢、氧和氮。
对钢中合金元素来说，还有锰、硅、铬、镍、钼、钛、钒、铌、铜和硼等。
(2)工艺因素包括施工时所采用的焊接方法、焊接工艺规程和焊后热处理等。
对于同一母材，当采用不同的焊接方法和工艺措施时，会表现出不同的焊接性。
（3）设计因素是指焊接结构的安全性不但受材料的影响，而且在很大程度还受到结构型式的影响。
焊接接头的结构设计会影响应力状态，从而对焊接性也发生影响。
结构的刚度过大，接口的断面突然变化，焊接接头的缺口效应等，均会不同程度地造成脆性破坏的条件。
此外，在某些部位焊缝过度集中和多向应力状态也会对结构的安全性有不良影响。
（4）服役环境因素是指焊接结构的工作温度、负荷条件和工作环境。
如在高温下工作时有可能发生蠕变；在低温或冲击载荷下工作时，会发生脆性破坏；在腐蚀介质中工作时，接头会发生腐蚀等。
3、评价焊接性准则：（1）评定焊接接头产生焊接缺陷的倾向（2）评定焊接接头能否满足结构使用性能的要求小结：1、金属焊接性概念2、金属焊接性的影响因素作业：P109 第1题课后记：第二讲§9-2 常用焊接性试验方法教学目的：1、了解常用焊接性试验方法2、用间接估算法、斜丫形坡口试验法教学重点：碳当量估算法教学难点：热影响区最高硬度法教学过程：复习提问：焊接性概念及影响因素是什么？一、焊接试验的研究目的与方法焊接冷裂纹试验直接法再热裂纹试验层状撕裂试验热应变时效脆化试验工艺焊接性焊接气孔敏感性试验由碳当量推测焊接性裂纹敏感指数及临界应力为判据间接法连续冷却组织转变图焊接性试验方法分类断口分析及相组织分析焊接热影响区最高硬度焊接热、应力模拟试验直接法实际产品结构运行的服役试验压力容器的爆破试验使用焊接性焊缝及接头的常规力学性能试验焊缝及接头的低温脆性试验间接法焊缝及接头的高温性能试验（蠕变、持久等）焊缝及接头疲劳、动载试验焊缝及接头抗腐性、耐磨性及应力腐蚀开裂试焊接性试验方法的分类1、焊接性试验的研究目的研究目的：制定最佳焊接工艺和正确选材2、金属焊接性的研究方法（1）对母材进行的试验方法（2）对焊接接头的试验方法二、常用焊接性试验方法（一）间接估算法1、碳当量估算法碳当量：把钢中合金元素（包括碳）的含量按其作用换算成碳的相当含量。
焊接培训_PPT课件
焊前处理
焊接前，应对元件引脚或电路板的焊接部位 进行焊前处理 ◆ 清除焊接部位的氧化层 。可用断锯条制成 小刀。刮去金属引线表面的氧化层，使引脚 露出金属光泽 ◆ 印刷电路板可用细纱纸将铜箔打光后，涂 上一层松香酒精溶液。
焊前处理
元件镀锡
◆在刮净的引线上镀锡。可将引线蘸一下 松香酒精溶液后，将带锡的热烙铁头压在 引线上，并转动引线。即可使引线均匀地 镀上一层很薄的锡层。导线焊接前，应将 绝缘外皮剥去，再经过上面两项处理，才 能正式焊接。若是多股金属丝的导线，打 光后应先拧在一起，然后再镀锡。
焊接工具
（一）电烙铁。电烙铁是最常用的焊接工具。新烙铁使用前， 应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁 头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做， 可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧 化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后， 重新镀锡，才能使用。。
焊接工具
电烙铁要用220V交流电源，使用时要特别注意安全。 应认真做到以下几点：
◆ 电烙铁插头最好使用三极插头。要使外壳妥善
接地。
◆ 使用前，应认真检查电源插头、电源线有无损
坏。并检查烙铁头是否松动。
◆ 电烙铁使用中，不能用力敲击。要防止跌落。
烙铁头上焊锡过多时，可用布擦掉。不可乱甩，以 防烫伤他人。
焊接技术

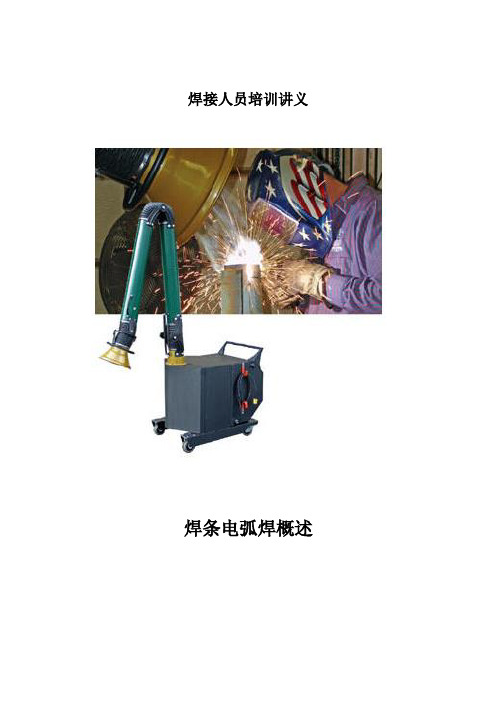

焊接人员培训讲义
焊接人员培训讲义焊条电弧焊概述焊条电弧焊的焊接过程是将焊接材料与母材熔为一体，在焊接区域产生与炼钢类似的冶金过程，这一过程比一样冶金过程复杂的多.焊接电弧是指由焊接电源供给的，具有必定电压的两电极间或电极与焊件间，在气体介质中产生的强烈而持久的放电现象。
当焊条的一端与焊件接触时，造成短路，产生高温，使相接触的金属专门快熔化并产生金属蒸汽。
焊条灵敏提起2-4mm时，在电场的感化下，阴极别处开端产生电子发射。
这些电子朝阳级高速活动的过程中，与气体分子、金属蒸汽中的原子互相碰撞，造成介质和金属的电离，由电离产生的自由电子和负离子奔朝阳极，正离子则奔向阴极。
在它们活动过程中和达到两极时赓续碰撞和复合，使动能变为热能，产生了大年夜量的光和热。
其宏不雅表示是强烈而持久的放电现象，即电弧。
焊接电弧由阴极区、阳极区和弧柱区三部分构成。
1）阴极区：在阴极的端部，是向外发射电子的部分。
发射电子需消费必定的能量，是以阴极区产生的热量不多，放出热量占电弧总热量的36%阁下。
2）阳极区：在阳极的端部，是接收电子的部分。
因为阳极受电子轰击和吸入电子，获得专门大年夜能量，是以阳极区的温度和放出的热量比阴极高些，约占电弧总热量的43%阁下。
3）弧柱区：位于阳极区和阴极区之间的气体空间区域，长度相当于全部电弧长度。
它由电子、正负离子构成，产生的热量约占电弧总热量的21%阁下。
弧柱区的热量大年夜部分经由过程对流、辐射散掉到四周的空气中。
第二章焊条电弧焊的特点一、焊条电弧焊长处：1.设备简单，爱护便利2.操作灵活3.应用范畴广二、焊条电弧焊缺点：1.对焊工要求高2.劳动前提差3.临盆效力低第三章焊条电弧焊的专业名词1、熔焊：焊接过程中，将焊接接头加热至熔化状况，不加压力完成焊接的方法2、电弧焊：应用电弧作为热源的熔焊方法，简称弧焊3、手工电弧焊：用手工操作焊条进行焊接的电弧焊方法4、焊接电弧：由焊接电源供给的，具有必定电压的两电极间或电极与焊件间，在气体介质中产生的强烈而持久的放电现象5、电弧静特点：在电极材料、气体介质和弧长必定的情形下，电弧稳固燃烧时，焊接电流与电弧电压变更关系，一样也称伏—安特点图1 电弧的静态性曲线6、电弧偏吹：焊接过程中，因气流的干扰、磁场的感化或焊条偏爱的阻碍，使电弧中间偏离电极轴线的现象7、磁偏吹：直流电弧焊时，焊接电弧因受到焊接回路中电磁力的感化而产生的电弧偏吹8、焊接热轮回：在焊接热源感化下，焊件上某点的温度随时刻变更的过程9、线能量：熔焊时，由焊接能源输入给单位长度焊缝上的能量10、电弧力：焊接电弧对熔滴、熔池及母材别处的机械感化力11、熔滴过渡：熔滴经由过程电弧空间向熔池转移的过程12 、焊缝：焊件经焊接后形成的结合部分13、对接焊缝、角焊缝、余高等第四章焊接材料㈠焊条的构成和感化1、构成：焊条由金属焊芯和药皮两部分构成。
2019焊工培训讲义.doc

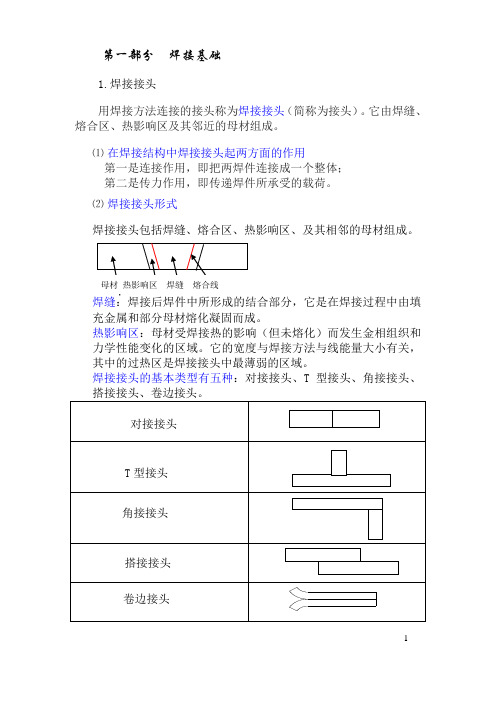

第一部分焊接基础1.焊接接头用焊接方法连接的接头称为焊接接头（简称为接头）。
它由焊缝、熔合区、热影响区及其邻近的母材组成。
⑴在焊接结构中焊接接头起两方面的作用第一是连接作用，即把两焊件连接成一个整体；第二是传力作用，即传递焊件所承受的载荷。
⑵焊接接头形式焊接接头包括焊缝、熔合区、热影响区、及其相邻的母材组成。
母材热影响区焊缝熔合线焊缝：焊接后焊件中所形成的结合部分，它是在焊接过程中由填充金属和部分母材熔化凝固而成。
热影响区：母材受焊接热的影响（但未熔化）而发生金相组织和力学性能变化的区域。
它的宽度与焊接方法与线能量大小有关，其中的过热区是焊接接头中最薄弱的区域。
焊接接头的基本类型有五种：对接接头、T型接头、角接接头、搭接接头、卷边接头。
对接接头T型接头角接接头搭接接头卷边接头12.什么是坡口？常用坡口有哪些形式？根据设计或工艺需要，将焊件的待焊部位加工成一定几何形状的沟槽称为坡口。
开坡口的目的是为了得到在焊件厚度上全部焊透的焊缝。
坡口的形式由 GB985—88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》、GB986—88《埋弧焊焊缝坡口的基本形式及尺寸》标准制定的：常用的坡口形式有I形坡口、Y型坡口、带钝边U形坡口、双Y形坡口、带钝边单边V形坡口等，见图2。
3. 表示坡口几何尺寸的参数有哪些？它们各起什么作用？⑴坡口面焊件上所开坡口的表面称为坡口面，见图3。
⑵坡口面角度和坡口角度焊件表面的垂直面与坡口面之间的夹角称为坡口面角度，两坡口面之间的夹角称为坡口角度，见图4。
2开单面坡口时，坡口角度等于坡口面角度；开双面对称坡口时，坡口角度等于两倍的坡口面角度。
坡口角度（或坡口面角度）应保证焊条能自由伸入坡口内部，不和两侧坡口面相碰，但角度太大将会消耗太多的填充材料，并降低劳动生产率。
⑶根部间隙焊前，在接头根部之间预留的空隙称为根部间隙。
亦称装配间隙。
根部间隙的作用在于焊接底层焊道时，能保证根部可以焊透。
电焊工艺之焊接基础知识培训讲义
