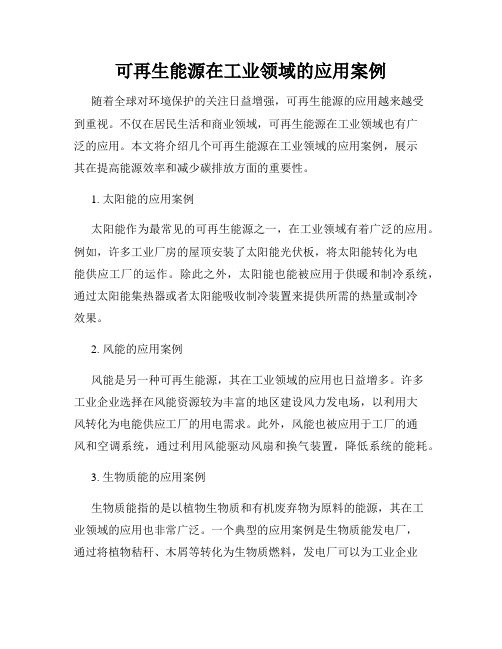

可再生能源在工业领域的应用案例随着全球对环境保护的关注日益增强，可再生能源的应用越来越受到重视。
不仅在居民生活和商业领域，可再生能源在工业领域也有广泛的应用。
本文将介绍几个可再生能源在工业领域的应用案例，展示其在提高能源效率和减少碳排放方面的重要性。
1. 太阳能的应用案例太阳能作为最常见的可再生能源之一，在工业领域有着广泛的应用。
例如，许多工业厂房的屋顶安装了太阳能光伏板，将太阳能转化为电能供应工厂的运作。
除此之外，太阳能也能被应用于供暖和制冷系统，通过太阳能集热器或者太阳能吸收制冷装置来提供所需的热量或制冷效果。
2. 风能的应用案例风能是另一种可再生能源，其在工业领域的应用也日益增多。
许多工业企业选择在风能资源较为丰富的地区建设风力发电场，以利用大风转化为电能供应工厂的用电需求。
此外，风能也被应用于工厂的通风和空调系统，通过利用风能驱动风扇和换气装置，降低系统的能耗。
3. 生物质能的应用案例生物质能指的是以植物生物质和有机废弃物为原料的能源，其在工业领域的应用也非常广泛。
一个典型的应用案例是生物质能发电厂，通过将植物秸秆、木屑等转化为生物质燃料，发电厂可以为工业企业提供所需的电能。
此外，生物质能还可以被应用于工业生产过程中的加热和蒸汽产生，取代传统的化石燃料，减少碳排放。
4. 水能的应用案例水能是一种非常常见且可再生的能源，其在工业领域有多种应用案例。
水轮发电是其中之一，通过水流驱动水轮机产生电能。
此外，一些工业生产过程需要大量的热量，例如钢铁制造和化学工艺等。
这时，水能可以被应用于热能生产，如利用水能加热锅炉或直接在工业生产过程中利用水进行冷却。
5. 地热能的应用案例地热能是指利用地壳内部的热能来产生电力或供暖的一种可再生能源。
在工业领域，地热能可以被应用于供暖和温度调节系统，例如地热泵可以将地下的热能转移到工厂的供暖系统中。
此外，地热能还可以用于一些需要高温热能的工业生产过程，如玻璃制造和金属冶炼等。
太阳能工程案例分析
某纺织科技有限公司太阳能集中热水工程0前言目前，我国大力倡导环境保护和节约能源，使得太阳能技术日趋完善。
太阳能与建筑相结合也成为目前建筑行业发展的一大趋势，而太阳能生产厂家也越来越多的开始与建筑一体化的相关产品项目的研发。
集中供热系统也是大型供热水的必然趋势。
太阳能，双真空保温玻璃，高保温墙面等也是现在建筑行业发展节能建筑的推荐方式。
然而在考虑太阳能与建筑结合的同时，必然要考虑其辅助热源，太阳能在不加辅助热源的情况下，冬季寒冷天气及夏季阴雨连绵的天气下，热水温度一般达不到用户需求。
目前行业内一般根据业主的实际使用情况选用：从经济利益角度分析，推荐是用燃油锅炉作为辅助热源；从环境保护角度考虑，推荐采用电能作为辅助热源。
本次设计工程项目有其特殊性，市政热水管道直接送至厂内，所以采用市政供热水系统补足。
1、工程概况该纺织机械有限公司公司位于江苏省靖江市城北工业园区，是一家纺织机械制造公司，公司员工约1000人，周围无高层遮挡建筑，日照充足。
本次设计为职工住宿楼，内设两公共盥洗室，位第三层，共24个花洒淋浴设备。
建筑为地上建筑三层，屋顶为平屋面，有足够的安装面积，冷水直接由市政供水。
其中有市政热水管道直接供到工厂，设计考虑作为辅助热水补足。
2、气象数据用户所在地处江苏省靖江市,北纬 32.3°,东经 120.3 °,为亚热带南部季风气候，年平均气温约为18~21℃，无霜期约320天，太阳辐射量约为2700MJ/年.m2，晴天平均日照时间为8.2小时。
全年日照时数约2000～2800h，年均太阳辐射量为112～136kcal/cm2，具有比较丰富的太阳能资源。
靖江太阳直接辐射的利用时数以春秋季最多，每日平均近8h，而在冬季及夏季长阴雨天，太阳集热器收集到的热量不足，需要有辅助系统补热。
在本方案中考虑到工厂实际情况，在太阳能热水达不到供水需求时，直接采用市政热水进储热水箱供业主使用。
苏北地区冷水温度按春秋季节15℃计算。
太阳能光热的成功案例及原理(精编文档).doc
【最新整理，下载后即可编辑】太阳能光热的成功案例及原理主要业务方向：太阳能光伏发电、太阳能热水工程的epc总包项目实施，包括工程设计、物资采购、设备安装调试、后期运营维护；光伏光热智能化控制系统的研发、应用；冶金钢铁、物流行业的工业化、信息化、智能化系统集成开发应用。
方案---北京研博新创科技发展有限公司为河北省某市一中安装太阳能热水器•项目概况：•某市第一中学坐落于广袤的华北平原东部，该太阳能项目旨在为全校学生解决洗浴问题，采用太阳能+空气源热泵联合供热水。
既满足学校用水需求，又响应国家所倡导的绿色环保政策的号召。
•在某市第一中学太阳能项目中，采用的是集中集热集中储热的模式，在学校太阳能案例中属于很典型的一种。
二、项目介绍•某市地处中纬度地带，属暖温带大陆性季风气候，四季分明。
夏季炎热多雨，冬季寒冷干燥，春季干旱多风沙，秋季秋高气爽，冷热适宜。
•1、用水情况：•某市第一中学是寄宿制学校，学生集中在宿舍洗浴间洗浴。
故分别在南北宿舍楼各安装一套15T太阳能热水系统，以满足全校学生洗浴用热水。
本系统按春、夏、秋、冬四季均使用太阳能系统洗浴进行设计，用水方式为全时供水。
•2、项目建设内容：•①太阳能热水系统安装集热器：南楼宿舍楼集热器数量为32套，总计真空管1920支，集热面积198.4平方米；北楼宿舍楼集热器数量为32套，总计真空管1920支，集热面积198.4平方米。
•整套太阳能热水系统共计真空管3840支，总计集热面积396.8平方米。
•③安装空气源热泵：TFS-SKR840D型空气源热泵4台。
•④安装水泵：水泵共计32台。
其中热水系统8台。
•⑥安装水箱：容积15m3不锈钢储热水箱2台，尺寸：2.5m*3m *2m；•容积0.5T圆形不锈钢水箱8台，尺寸：890mm（直径）*1550mm（高度），容积1m3圆形不锈钢储热水箱4台，尺寸：870mm*1800mm。
•⑦安装归丽晶除垢器：日处理水16吨2台，日处理水1吨4台•1、控制系统•控制系统根据某市第一中学用水特点及要求，本项目太阳能控制系统具有以下特点：•(1)控制系统采用可编程智能控制、液晶屏显示，以实现系统全自动、智能化控制(太阳能定温放水、自动补水功能、温控自动防冻、系统安全运行自动保护、辅助加热系统的自动运行等)，无需专人管理，保证控制系统稳定、可靠地运行；液晶屏显示界面友好，参数设置、修改方便，各种运行参数显示一目了然。
太阳能pvt工程案例
太阳能PVT工程案例：南非太阳能PVT供暖系统背景：南非是一个光照资源丰富的国家，太阳能利用潜力巨大。
然而，由于能源供应不稳定和高昂的能源成本，南非的许多地区仍面临着能源贫困问题。
为了解决这一问题，南非政府积极推动可再生能源的利用，并鼓励民众采用太阳能供暖系统。
在南非的一个住宅小区，一家能源公司决定利用太阳能PVT（光伏热联供）系统来供暖。
这个案例展示了太阳能PVT工程在南非的应用，并说明了其背景、过程和结果。
过程：1.需求分析：在该住宅小区，居民们面临着高昂的供暖费用和不稳定的能源供应。
因此，他们希望寻找一种可靠、经济且环保的供暖解决方案。
能源公司与小区居民进行了深入的需求分析，了解他们的能源需求以及对太阳能供暖系统的期望。
2.设计与规划：基于需求分析的结果，能源公司设计了一个太阳能PVT供暖系统。
系统包括太阳能光伏板、热水储罐、热水循环管道和供暖设备。
根据小区的居民数量和供暖需求，确定了太阳能PVT板的数量和规格。
3.安装与调试：安装团队在小区的屋顶上安装了太阳能PVT板，并将其与热水储罐和供暖设备连接起来。
安装完毕后，团队进行了系统的调试和测试，确保其正常运行。
4.运行与监测：太阳能PVT供暖系统开始运行后，能源公司对系统进行了定期监测和维护，以确保其高效运行。
他们使用传感器和监测设备监测太阳能板的发电量、热水储罐的温度以及供暖设备的能耗等参数。
结果：1.节约能源成本：通过使用太阳能PVT供暖系统，小区居民成功降低了能源成本。
太阳能光伏板发电产生的电力不仅满足了居民的用电需求，还为热水储罐提供了热能。
这减少了对传统电力供应和燃气供暖的依赖，从而降低了能源成本。
2.环保节能：太阳能PVT供暖系统的使用减少了对化石燃料的消耗，从而减少了温室气体的排放。
由于南非的电力供应主要依赖煤炭等化石燃料，太阳能PVT供暖系统的应用有助于减少对煤炭的需求，降低环境污染。
3.可靠性和稳定性：经过一段时间的运行和监测，太阳能PVT供暖系统表现出了良好的可靠性和稳定性。
绿色能源在工业中的应用案例
绿色能源在工业中的应用案例在当今世界，随着对环境保护和可持续发展的重视程度不断提高，绿色能源在工业领域的应用越来越广泛。
绿色能源，如太阳能、风能、水能、生物能等，不仅为工业生产提供了清洁、可再生的动力来源，还在降低能源成本、减少温室气体排放、提高能源供应稳定性等方面发挥着重要作用。
接下来，让我们一起看看一些绿色能源在工业中的成功应用案例。
太阳能在工业中的应用太阳能作为一种取之不尽、用之不竭的绿色能源，在工业领域有着广泛的应用前景。
在许多地区，工厂的屋顶和空地被安装上了太阳能电池板，将太阳能转化为电能，为工厂的生产设备和照明系统提供电力。
以一家位于具体地区的电子制造工厂为例，该工厂在其屋顶安装了大规模的太阳能电池板阵列。
这些太阳能电池板所产生的电能，能够满足工厂白天约 30%的电力需求。
通过这一举措，工厂不仅降低了对传统电网的依赖，还大幅降低了能源成本。
此外，太阳能的使用还减少了工厂的碳排放，为应对气候变化做出了积极贡献。
另一个太阳能在工业中应用的典型案例是一家食品加工厂。
该工厂利用太阳能热水器为生产过程中的热水需求提供能源。
在食品加工过程中，需要大量的热水进行清洗、消毒和加工等环节。
通过安装太阳能热水器，工厂能够利用太阳能满足大部分热水需求，从而节省了大量的传统能源消耗。
风能在工业中的应用风能也是一种潜力巨大的绿色能源。
在一些风力资源丰富的地区，风力发电已成为工业企业的重要能源来源。
一家位于沿海地区的大型化工企业，建设了自己的风力发电场。
这些风力涡轮机所产生的电能，直接接入企业的电网，为生产设施、办公区域和仓储设施等提供电力。
由于该地区风力资源稳定且丰富，风力发电能够满足企业约 20%的电力需求。
这不仅降低了企业的能源成本，还增强了企业的能源供应稳定性，减少了因电力供应不稳定而导致的生产中断风险。
此外，一些小型工业企业也开始采用小型风力发电机来满足部分电力需求。
例如，一家农村地区的木材加工厂，安装了几台小型风力发电机，为其电锯、打磨机等设备提供电力。
太阳能供热采暖工程案例介绍
太阳能供热采暖工程案例介绍太阳能供热采暖工程案例--北京门头沟区妙峰山镇樱桃沟村民居太阳能热水采暖项目 1. 项目概况, 项目名称北京门头沟区妙峰山镇樱桃沟村民居太阳能热水采暖项目 , 建设背景北京门头沟区妙峰山镇樱桃沟村是北京社会主义新农村建设改造首批示范村，改造建筑总面积16000平方米。
改造后的82套民居建筑依山坐落，洋溢着淳朴的北方乡村民俗建筑风情，百姓生活硬件设施条件改善有了质的飞跃。
平均200平方米的二层独栋式建筑，双卫生间设计，热水及采暖配套清洁能源—太阳能集热电辅助热源供给。
, 项目业主单位北京门头沟区妙峰山镇樱桃沟村村委会, 承建单位北京天鸣阳光太阳能科技有限公司, 项目建设时间2005年9月—2008年10月, 项目规模总建筑面积16000?，最大单户建筑面积947?，最小单户建筑面积104?，平均单户建筑面积200?，安装太阳能集热面积3200?，平均单户安装太阳能集热面积40?。
, 建筑类型和节能措施二层独栋式砖混结构建筑，建筑面积平均200?，现浇坡屋顶，双层玻璃塑钢窗，外墙为370mm黏土空心砖墙，二层坡屋顶内吊石膏板平顶，上面满铺50mm岩棉板保温。
供暖末端采用低温热水地板辐射采暖系统。
12. 工程概况以樱桃沟村200?单体民居建筑为例，采用低温热水地板辐射采暖，热源形式为太阳能集热电加热辅助复合分体系统，该系统同时提供用户全年生活热水供应。
(1) 设计参数, 采暖面积及采暖负荷本项目低温热水地板辐射采暖设计供回水温度为40?/30?，室内设计温度为16?，室外设计温度为-9?，节能建筑采暖设计热负荷为50 W/?，建筑耗热量指标为20.6 W/?。
北京地区采暖期为125天。
本建筑采暖面积按160?计算，采暖设计热负荷为50 W/?，电辅助加热功率应配置8kW;建筑耗热量指标为20.6 W/?，采暖期建筑日平均耗热量为3296W/日。
, 热水负荷建筑户均人数按3.0人/户计算，设计最高日用热水定额取100L/人，设计平均日用热水量取50L/人，设计热水温度为45?。
可再生能源供暖典型案例
可再生能源供暖典型案例
以下是一些可再生能源供暖的典型案例：
1. 西藏浪卡子县城太阳能供热工程采暖项目：这是亚洲规模最大的太阳能供热采暖项目，也是青藏高原上建设的第一个太阳能高比例供热采暖项目。
该项目已经正常运行了两个采暖季，供暖期太阳能输出功率约为，室温基本上都在18-20度左右。
2. 西藏仲巴县大型太阳能集中供热项目：该项目总投资近2亿元，采用国际先进的高效大型平板太阳能集热器+蓄热水池用于冬季供暖，供热面积达88200平方米，太阳能集热面积32175平方米，储热钢罐容积15000m，最大限度的利用太阳能光热技术，使室内温度可达到20℃以上。
3. 奥运村再生水热泵冷热源项目：该项目为城市污水热能利用开发提供了经验。
奥运村运动员公寓总计42栋建筑，建筑面积共38万平方米，采用清洁能源方式供冷、供热。
在多种方案的比选下，最终确定了利用清河污水处理厂二级排水水源热泵的方案。
4. 北京世界园艺博览会地热综合供热项目：该项目利用地表浅层地热资源温度一年四季相对稳定、地热资源开发利用成本较低的优势进行供暖。
此外，还有一些地热能、生物质能等可再生能源供暖项目也在积极推广和建设中。
新能源技术在工业生产中的应用案例
新能源技术在工业生产中的应用案例随着全球能源需求的不断增长和环境问题的日益严重，新能源技术在工业生产中的应用愈发重要。
本文将介绍几个新能源技术在工业领域的应用案例，展示其在实践中的成效。
1. 太阳能在工业生产中的应用太阳能是一种可再生的清洁能源，擅长将太阳光转化为电能。
在工业生产中，太阳能被广泛应用于供电和热水供应。
例如，某化工厂在屋顶安装了太阳能光伏板，并将电能用于驱动设备和照明系统，大大降低了能源成本，并减少了碳排放。
2. 风能在工业生产中的应用风能是另一种重要的可再生能源，可以通过风力发电机将风转化为电力。
工业领域可以利用风能来供应电力，例如，某汽车制造厂建立了风能发电站，以满足生产线的电力需求。
这不仅减少了对传统能源的依赖，还减少了对环境的负荷。
3. 生物能源在工业生产中的应用生物能源是利用生物质资源转化为能源的技术，如生物柴油、生物气体和生物质燃烧。
在工业生产中，生物能源可以被用作燃料替代传统石油和天然气，例如某纸张厂运用生物质燃烧技术生成蒸汽用于纸浆制备过程，实现了燃料的可持续替代。
4. 能效技术在工业生产中的应用为了提高能源利用效率，工业生产中引入了各种能效技术。
例如，某钢铁厂采用余热回收技术，将高温废热转换为电能或蒸汽供应给生产过程中需要的设备，从而减少了能源浪费。
另一个例子是某制药企业采用节能灯具和自动化系统，优化生产线用电和控制用电，提高了整体能效。
5. 蓄能技术在工业生产中的应用蓄能技术可以储存和释放能源，提供给工业生产中需要的时候使用。
例如，某电子制造厂引入储能系统，将工作日白天太阳能余剩的电能存储至电池中，在夜晚或高峰期使用，从而实现电能的平衡供应，降低了电费开支。
综上所述，新能源技术在工业生产中的应用案例多种多样，展示了其巨大潜力和可行性。
通过利用太阳能、风能、生物能源等，并结合能效技术和蓄能技术，工业领域可以实现清洁、可持续能源的应用，同时减少对传统能源的依赖，保护环境，降低成本，推动可持续发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电镀工业太阳能复合能源热利用工程案例 摘要：本文介绍了太阳能工业用热案例；作为典型的新能源复合技术，包括使用平板集热器、气水双源机组、余热回收、热储存等，形成的以太阳能为主的复合能源系统；并且通过精确的远程监视控制；为电镀工业提供连续的、稳定的、高品质的热源。完全替代传统的低效率燃煤锅炉；工程投入运行一年多，积累了许多宝贵的经验；为同行业或者类似行业实施节能减排提供参考依据。具有典型的样板和示范作用。 关键词：电镀工业节能 复合新能源 太阳能替代锅炉
一、概述 公司位于玉环县珠港镇三合潭工业区，占地面积7200平方米；从事电镀锌、铜、镍、铬以及热镀锌等金属表面处理。产品可以加工成古铜、青铜、雾镍、黑色、彩色、军绿等各种颜色。镀槽共29个，约142.4m3溶液，24小时工作；溶液工作温度要求恒温为45℃-75℃，整个生产工艺过程24小时耗热量合计为5223300kcal/d，年耗等热值原煤300多吨。 现有热源设备为2吨蒸汽锅炉；统计日均耗原煤3吨，综合热效率为36%。年耗原煤约计830吨。折算标煤593吨。属于国家强制禁止使用的传统热源设备之一。具有高能耗、高污染、低效率的劣势。同时随着传统能源的价格飙升；对企业产品生产成本产生重大影响；对企业经营产生了巨大压力。 2011年公司积极响应国家节能减排政策，，公司投资1000多万元，进行了全面的节能减排改造。包括实施建筑厂房“人”字型集成屋顶改造、太阳能复合能源系统和污水、废气处理系统。其中能源结构改造计划投资530万元；主要目标是利用新能源完全替代燃煤锅炉。 下图是该工程屋面场景、总监控室图。 图1屋面场景 图2总监控室 二、电镀工艺能耗分布；如下表所示； 众所周知，金属表面处理是在一定温度的电液中进行的一段时间的化学反应。 是在含有欲镀金属的盐类溶液中，以被镀基体金属为阴极，通过电解作用，使镀液中欲镀金属的阳离子在基体金属表面沉积出来，并形成镀层的一种表面加工方法。镀层性能不同于基体金属，具有新的特征。根据镀层的功能分为防护性镀层，装饰性镀层及其它功能性镀层。 表1 电镀工艺耗热汇总表
镀槽数量 镀槽工作温度 供热温度 自然损 耗能量 自然散热和 工件带走 合计耗能 小时耗 热功率 占系统耗热比重 镀液初次升温需热量 供热分区 套 ℃ ℃ kcal/d kcal/d kw % kcal 8 45 60 125978.4 941047.10 45.59 18.01 1035900 低
温区 4 50 65 118605.6 998605.60 48.38 19.12
104544
0
小计 244584 1939652.7 93.96 37.13 2081340 3 60 75 64324.8 234073.90 11.34 4.48 783360
高温区
1 70 85 138704.4 2990335.22 144.88 57.25 2148000 2 75 90 16848 59239.4 2.87 1.13 197505
小计 219877.2 3283648.52 159.09 62.87 3128865
高低温区合计 464461.2 5223301.22 253.07 5210205 由表中可见，从电镀过程在电液温度方面分析；可以相对分为“低温区段”和“高温区段”。 1、低温区段 工作在50℃以下的数量有12个，每天24小时内的热量需求为1939652.7Kcal，占本系统耗热数量的37.1%。 2、高温区段 工作在60℃以上的数量有17个，每天24小时内的热量需求约3283648Kcal，占本系统耗热数量的62.9%。 三、环境条件 1、建筑环境：根据嘉友电镀厂房布局，厂房屋顶设计为钢架结构，成“人字形”外形。按照当地北纬28°、东经122°的地理位置，设计太阳能倾角为32°，为太阳能提供最佳采光条件；最大限度可安装伯恩太阳能科技有限公司专利产品KFC-4080-B（嵌入式）平板集热器2320m2，平板式集热器通过各种专门的安装组件将它们安装替代建筑屋顶，实现与建筑完美融合，满足建筑一体化要求。 2、太阳能资源：下表为当地太阳能资源简要参数 表2台州环境气象参数表
太阳能年辐射量 4494MJ 年平均日辐射量 12.31 MJ/m2 地理北纬 地理东经 年日照时数 28(度) 122(度) 1950（小时） 3、工业余热资源：由于电镀工艺要求电液有温度10°C度左右的一段过程，目前采用了制冷机给予散热降温。适合于热量回收。并且是液态形式的“工业余热”。另外还有空压机、池面散热等气态“工业余热”。
四、能源方式： 为充分利用太阳能、双热源（空气源、水源）等新能源和可再生能源。根据
嘉友电镀的实际需求，工程采用以太阳能为主的多能源复合集热系统；完全替代燃煤锅炉。具体实施方案是： 1、“太阳能+双源热水机组”实施低温区段的加热 工作在50℃左右温度状态时，采用太阳能系统热水为热媒，太阳能系统需要提供的热水温度为65℃（按循环供热温差15℃考虑）。 2、“太阳能+双源热水机组+电辅助”实施高温区段加热 工作在60℃左右温度状态时，采用太阳能系统热水为热媒，太阳能系统需要提供的热水温度为75℃-90℃。需要配电辅助加热系统作为补充。 3、储能 以水作为末端供热的载热工质，大型金属罐用来储能。其中集热循环为工质不消耗系统；储能与供热是工质消耗系统。局部供热消耗工质。 下图是该工程现场能源设备的安装布置状况 图3车间屋顶太阳能安装 图4部分辅助设备 五、能源贡献率 1、太阳能贡献率：当地纬度正常年日均辐射量为12MJ/m2.d，系统效率≥50%的情况下，2320㎡平板太阳能系统日均制热3480000Kcal/d，折算等热值原煤0.718吨，占日均生产热能耗的66.62%。年总得热量折算等热值原煤262.07吨，占年总能耗的86.78% 2、余热贡献率：生产车间需要工艺降温时的释放热，作为余热以气态或者以液态形式传递给双源机组，目前条件下，日可回收热量522000Kcal/d，折算等热值原煤0.107吨，占日均热能耗的10.62 %。年总得热量折算等热值原煤32吨，占年总能耗的10.59%。 3、空气源贡献率：特殊情况下，包括无光照日、余热回收不足，导致低温储存热量不足时，空气源热水机组以环境空气作为低品位热源使用。该项占年总耗热量的2%。 4、电辅助：当工艺过程出现短时供热温度不足时，或者特别天气时，电加热投入。该项占年总耗热量的0.63%。 5、运行功耗： 1）太阳能：运行功耗为2.63%。太阳能实际年热能效益为84.15%； 2）余热回收:气态、液态形式的工业余热，是一种具有相对稳定的高品位热 源，双源机组的运行功耗为2.862%，余热回收年实际效益为7.728%。 3）空气源：空气源利用与24小时生产工艺过程对应，受到投入季节、投入时间、空气环境等方面的影响。其运行功耗为0.3%。则空气源年实际效益为1.7%。 六、系统结构原理
图5结构原理图 由图中可见系统运行有以下功能： 1、 温差集热循环：当太阳能集热温度高于集热箱温度时，集热循环泵启动， 一定延时后，板换循环泵启动。实施集热循环。由于太阳能安装面积较大，整体分为多个集热系统。 2、温度平衡：当集热箱温度大于储热箱时，温度平衡循环泵启动。 3、恒温供热：当储热箱温度低于设定的工作温度时，空气辅助热源启动。 4、余热回收：当制冷机、空压机工作时；水源机组启动。 5、高温内循环：当工艺进入高温区段，储能供热温度不足时，串接在管路中的电加热启动，同时“短路电磁阀”打开，实施内循环加热。 6、太阳能防冻：集热循环为充满开口式非承压间接换热模式；有缓冲膨胀罐，有板式换热器。太阳能循环工质为冰点15°C防冻液。 7、远程监控：对太阳能集热系统、换热系统、供热系统的各个流体参数；包括流量、流速、压力、温度、液位等进行远程监控。并且对各个设备的状态，包括工作电流、电压、电镀池温度等也同时进行远程监控。工程设有总监控室一处。对运行参数、运行实况进行远程监控。 8、变频变流量：所有供热循环均采用变频水泵，对供热工质进行变流量控制。 达到热量变化的控制，实现电液温度稳定范围。 七、主要设备： 1、太阳能集热器：由于该工程太阳能集热板要求完全替代车间屋顶，能够实施建筑一体化。因此，对集热板的外形结构、材料性质有特殊的要求。该工程采用了由安徽滁州伯恩太阳能科技有限公司生产的嵌入式平板太阳能集热板。图六是产品实物、图七是部分生产设备、表3是产品技术参数；
图六平板太阳能结构图 产品具有下列明显优势： 1）背板整体化：采用优质铝板一次性整体冲压成型，背板和边框一体化。相比传统集热器常用的镀锌板（或压花板）与铝合金边框铆钉拼装工艺相比较，具备更好的整体性、密封性、保温性，并且在产品整体使用寿命和安装适用范围上更加适合于建筑屋顶。 2）整体聚氨酯发泡保：产品采用25mm的整体聚氨酯发泡工艺，保温层与背板紧密结合，具有较高的整体强度。 3）、集热器厚度适中，重量轻：集热器总厚度仅为70mm，整体小巧轻便、精致美观。 表3 产品性能参数
基 本 设 计 参 数
总面积 2.0㎡ 基本设 计参数 保温标准 λ≤0.055W／m. ℃
适应环境温度 -55℃-60℃ 重量 28kg
闷晒温度 190℃ 热学及 光 学 性 能 参 数 体积 1m×2m×0.070m
工作压力 0.6Mpa
设计寿命 20年
循环工质 防冻液
工质容量 1.6L 瞬时效率截距 ηο，a≥0.72
接口外径 ￠22㎜ 总热损系数 U≤6.0（w／㎡。℃）
连接方式 卡套波纹管式 热学 性能 参数 透 射 比 τ=0.91±0.01
运行方式 间接 太阳吸收比 α=0.95±0.02
安装方式 嵌入式 红外率 ε=0.05±0.02
热传递方式 对流/热传导 机械性能
参数 符合GB／T 6424-2007第六项技术要求并通过相关测试 吸热体材料 铜
吸热体涂层 蓝膜涂层 设计标准 GB／T 6424-2007
保温材料 聚氨酯 检验标准
2、管路及其流量、流速： 1）换热流量：安装于“人字形”钢构集成屋顶太阳能集热器，每128块组成一个大型集热单元。选取每平方米小时换热流量为0.02，则单元换热流量为5.12m³/h。 2）管径与流速：采用薄壁不锈钢管，主管管径为DN40，流速≥1m/s。 3、板换面积：单元太阳能板换面积12平方米。 4、太阳能循环泵：型号PH-1500Q，扬程25米，流量420L/min。380V/1.8KW。 八、效益分析 1、经济效益：工程安装运行一年来，由于能耗单项成本大幅度降低，大大提升了企业在同行业当中的竞争优势；实现了生产满负荷运转；并且生产高峰期出现
