电工实用电流速算口诀及电缆载流量估算
电缆载流量表及口诀
电缆载流量对照表（勿转）电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

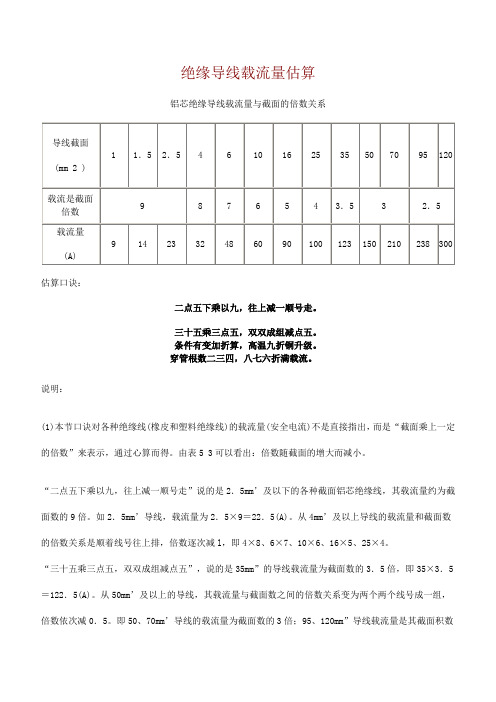

绝缘导线载流量估算及实用电工速算口诀
绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
实用电工速算口诀。
电工电流估算口诀
电工电流估算口诀这是多年总结和锤炼的一套估算口诀，不太精确，但能基本满足一般的要求，非常实用，包含多种常用电工估算方法。
1 已知变压器容量，求其各电压等级侧额定电流容量除以电压值，其商乘六除以十。
说明：适用于任何电压等级。
2 已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）电流值配变高压熔断体，容量电压相比求。
配变低压熔断体，容量乘9除以5。
说明：正确选用熔断体对变压器安全运行关系极大。
当仅用熔断器作变压器高、低压侧保护时，熔体正确选用更为重要。
这是电工经常碰到和要解决问题。
3 已知三相电动机容量，求其额定电流容量除以千伏数，商乘系数点七六。
说明：（1）口诀适用于任何电压等级三相电动机额定电流计算。
由公式及口诀均可说明容量相同电压等级不同电动机额定电流是不相同，即电压千伏数不一样，去除以相同容量，所“商数”显然不相同，不相同商数去乘相同系数0.76，所电流值相同。
若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀3使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀3中系数0.76是考虑电动机功率因数和效率等计算而综合值。
功率因数为0.85，效率0.9，此两个数值比较适用于几十千瓦以上电动机，对常用10kW以下电动机则显大些。
这就使用口诀3计算出电动机额定电流与电动机铭牌上标注数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
（4）运用口诀计算技巧。
用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。
电缆载流量口决
电缆载流量口决：电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
电线电缆安全载流量计算方法
电线电缆安全载流量计算方法口诀1：按功率计算工作电流：电力加倍，电热加半（如5.5KW电动机的额定工作电流按“电力加倍”算得为11A） 口诀2：按导线截面算额定载流量： 各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出。
口诀如下：10下五，100上二；25、35四、三界；70、95两倍半；穿管、温度八、九折；裸线加一半；铜线升级算。
10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A 100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘线载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方与95平方的铝芯绝缘线安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若坏境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算 裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50＊3＊1.5＝225安，即225安为35平方裸铜线的安全载流量。
先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
电缆电线的载流量计算口诀
电缆电线的载流量计算口诀
1.环境温度考虑法
根据不同环境温度下的载流量，可以使用下面的计算公式：
I = I_ref × K_T × K_C × K_P × K_A
其中，I为实际载流量，I_ref为参考载流量，K_T为温度系数，K_C 为拟合系数，K_P为土壤散热系数，K_A为海拔系数。
2.截面积法
I=K×S
其中，I为载流量，K为系数，取决于电线的材料和工作条件，S为电线的截面积。
3.电导率法
根据电线的电导率，可以采用以下公式计算载流量：
I=K'×G
其中，I为载流量，K'为系数，取决于电线的材料和工作条件，G为电线的电导率。
4.等效电流法
通过将电缆电线与等效电阻串联，求得等效电流，然后根据等效电流和电缆电线的长度、散热条件等参数得出实际载流量。
计算载流量时，应根据实际工况选择合适的计算方法，并结合电缆电线的特性参数进行计算，以确保电缆电线的安全运行。
此外，为了确保电缆电线的安全使用，还需要考虑以下因素：
-线路长度：较长的线路会引起电压降低，需要在计算载流量时考虑
这个因素。
-散热条件：电缆电线在不同的散热条件下，其载流量也会有所不同，因此需要对散热系数进行综合考虑。
总之，电缆电线的载流量计算过程较为复杂，需要综合考虑多个因素，并结合具体情况选择合适的计算方法。
在实际应用中，应参考相关的标准
和规范，确保电缆电线的安全运行。
电工速算口诀
自编速算口诀
1.已知变压器容量，求其各电压等级侧额定电流估算值：
容量除以电压值，其商乘六除以十。
例：1250kva\10000*6\10=75(A)
2.根据电机容量估算电流：
(a)容量除以千伏数，商乘系数点七六。
例：250千瓦电机估算250KW/0.4KV*0.76=475(A)
(b): 三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
3测知电力变压器二次侧电流，求算其所载负荷容量:
已知配变二次压，测得电流求千瓦。
电压等级四百伏，一安零点六千瓦。
电压等级三千伏，一安四点五千瓦。
电压等级六千伏，一安整数九千瓦。
电压等级十千伏，一安一十五千瓦。
电压等级三万五，一安五十五千瓦。
照明电压二百二，一安二百二十瓦.
4电功率估算P=U*I*1.732*COSφ
5绝缘阻值要求每耐压值提高一百伏阻值提高0.1兆欧。
7 电缆载流量估算口诀（铝芯）
二点五下乘以九，往上减一顺号走。
三十五乘三
点五，双双成组减点五。
条件有变加折算，高温
九折铜升级。
穿管根数二三四，八七六折满载流。
电线电缆电流对应口诀
电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表5 3 可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9 倍。
如2．5mm’导线，载流量为 2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5 倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’ 导线的载流量为截面数的3 倍；95、 120mm”导线载流量是其截面积数的2．5 倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2 铝线计算。
计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
常用电缆载流量计算口诀
电压等级呢？下面给你推荐一个常用电缆载流量计算口诀,您自己参照选择合适电缆但你要先根据电压和10千瓦算出电流二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
电缆的载流量估算口诀
电缆的载流量估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
可以看出：倍数随截面的增大而减校“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工实用电流计算口诀
1、变压器额定电流速算口诀：
变压器一次电流 ：In1≈S×0.06 变压器二次电流 ：In2≈S×1.5
式中 S—变压器容量 In—额定电流
2、三相电动机额定电流速算口诀：
380V电机1KW≈2A 三相220V电动机 1KW≈3.5A
660V电动机 1KW≈1.2A
3、220V单相电动机额定电流速算口诀：
额定电流速算口诀：单相电机二百二，一个千瓦八安培，In=8P
4、三相电阻加热额定电流速算口诀（电阻加热功率系数取1）：
额定电流速算口诀：三相电加热，千瓦乘以一点五，In=1.5P
5、单相电阻加热额定电流速算口诀（电阻加热功率系数取1）：
额定电流速算口诀：单相电加热，千瓦乘以四点五，In=4.5P
6、380V电焊机额定电流速算（电阻加热功率系数取0.75）：
额定电流速算口诀：三百八电焊机容量乘以三点四，In=3.4S
7、单相电焊机额定电流速算（电阻加热功率系数取0.75）：
额定电流速算口诀：二百二电焊机容量乘以六，In=6S
8、220V日光灯额定电流速算：
额定电流速算口诀：日光灯电流千瓦九安培，In=9P
9、220V白炽灯额定电流速算：
额定电流速算口诀：日光灯电流千瓦九安培，In=4.5P
10、0.4KV电力电容器额定电流速算：
0.4KV电容器额定电流速算口诀：并联电容三百八容量除以零点七，In=Q/0.7
电缆载流量估算
1.估算口诀
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流
2.说明
本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截
面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线，其
载流量约为截面数的9倍。如2.5mm’导线，载流量为 2．5×9=22.5(A)。从4mm’及以上导
线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、
16×5、 25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3.5倍，
即35×3.5=122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两
个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、
120mm”导线载流量是其截面积数的2.5倍，依次类推。
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的
条件下而定的。若铝芯绝缘线明敷在环境温度长期高于 25℃的地区，导线载流量可按上述
口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要
比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’
铜线的载流量，可按25mm2铝线计算。
"穿管根数二三四，八七六折满载流。意思是在穿管敷设两根、三根、四根电线的情况
下，其载流量分别是电工口诀计算载流量（单根敷设）的80%、70%、60%。
