动环智能控制单元fsu
EMERSON动环监控操作手册
EMERSON动环FSU操作手册一、设置TCP/IPv41、打开控制面板——进入网络和共享中心——更改适配器设置——本地连接（以太网）——右键属性（这是其中一种方法）——双击“TCP/IPv4”——修改TCP/IPv4（如图所示）图一右键属性图二双击TCP/IPv4图三修改TCP/IPv42、输入网址“192.168.100.100”，登陆账号user，密码emerson图一登陆页面二、系统页面介绍2.1实时监控图二事件图三控制2.1.2实时监控——智能设备——gps（基本功能一样）2.1.3实时监控——智能设备——开关电源（基本功能一样）图一信息2.2实时监控——IP视频图一ip视频2.2.1实时监控——IP视频——登陆摄像头（账户admin 密码 Enp12345）图二登陆页面2.2.2实时监控——IP视频——登陆摄像头——配置（如果想要摄像头能够回放，抓图）——高级设置——存储——录像计划——启用录像计划——编辑图二配置录像计划（最后保存）图三录像（紧接着图二）图4抓图图五抓图编辑（end）2.3配置——站点配置（主要为更换设备操作，维护不用管此步骤）图一配置——站点配置2.3.1导入数据○1登陆铁塔平台（http://180.153.49.130:9000/baf/jsp/uiframe/frame.xhtml）——导航菜单，资源管理——站址管理——查询图一查询图二导出编码○2直接导入编码（End）2.3.2关于处理协议不匹配问题的操作或更换FSU后配置文件操作步骤注：开关电源跟换协议步骤是一样的，按从上到下的顺序依次选择填写2.4铁塔——L2TP VPN（这个要记住，今后换设备后，只有填写了这个才能上线）注：远程连接所用到vpn就是这个180.153.49.167180.153.49.1702.4.1铁塔——无线状态其他没有涉及的页面问不常用的，如有兴趣可自行探索，系统介绍到此为止，如有误笔，还请斧正作者万杰11。
QZTT 2302-2015 基站智能动环监控单元(FSU)检测规范(V1.0)
6.1 外观 ..................................................................................................................................... 5 6.2 接口数量 ............................................................................................................................. 5 6.3 电源适应性 ......................................................................................................................... 6 6.4 联网及注册 ......................................................................................................................... 6 6.5 环境适应性 ......................................................................................................................... 6 6.6 电磁耐受（EMC）测试.....................................................................................................8 6.7 电磁干扰（EMI）测试 ......................................................................................................9
中国铁塔2016年基站智能动环监控单元(FSU)产品(一体式)入网检测(201603)实施细则概要
中国铁塔2016年基站智能动环监控单元（FSU）产品
（一体式）入网检测（201603）实施细则
一、适用范围
本细则适用于中国铁塔2016年基站智能动环监控单元（FSU）产品（一体式）的入网检测（201603）,本次检测的为一体式FSU产品（含扩展板）。
本细则规定了产品质量检验的检测项目、检测方法、判定标准，明确了测试不通过的相关依据。
二、检验依据
1.《关于印发《运营物资入网检测管理办法（试行）》的通知》（中国铁塔〔2015〕83号）；
2.《基站智能动环监控单元（FSU）技术要求第1部分：一体式(V2.0)》（Q/ZTT 2301.1-2015）；
3.《基站智能动环监控单元（FSU）检测规范(V1.0)》（Q/ZTT 2302-2015）。
三、检测流程
本检测属于公司运营物资采购全流程的总部集中认证环节。
中国铁塔负责组织送检产品的质量检测工作，具体内容包括：联系具备检测资质的检测机构、组织产品送检和入网检测结果的判定。
四、送样要求
本次入网检测送检样品清单如下：
表1 送检样品送样清单
序号类型样品规
格型号
数量
（套）
备注
1 FSU
主机
(一体式，
2
1.主机按要求写入铁塔公司提供的设备编码，联网后可以自动拨号
注册；
1。
动环监控系统FSU现场安装调测指导

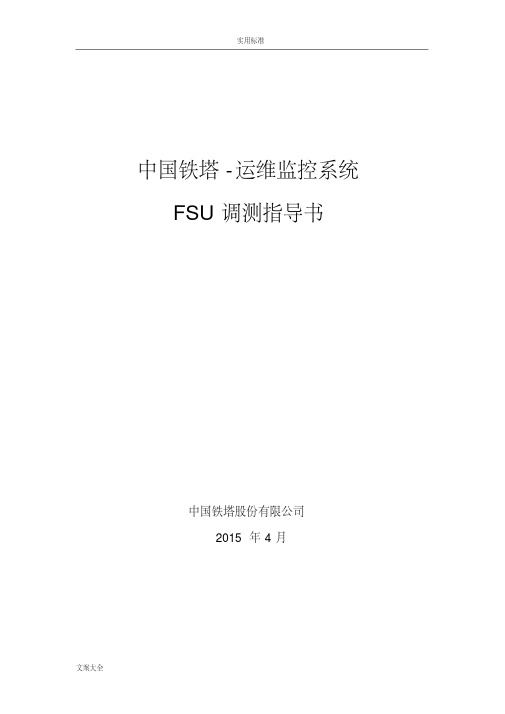

中国铁塔-运维监控系统FSU调测指导书中国铁塔股份有限公司2015年4月修改历史日期版本作者修改内容更改请求号目录1.概述 (6)2.调测开通流程 (6)3.准备工作 (6)3.1资源信息配置 (7)3.1.1站址信息 (7)3.1.2铁塔信息 (8)3.1.3机房信息 (10)3.1.4FSU信息 (10)3.1.5蓄电池 (12)3.1.6开关电源 (14)3.1.7空调 (15)3.1.8摄像头 (16)3.1.9红外 (17)3.1.10烟感 (18)3.1.11温感 (19)3.1.12水浸 (20)3.1.13门磁* (21)3.1.14智能电表 (22)3.2导出设备编码清单 (23)4.入网调测申请流程 (25)4.1提交测试申请 (25)4.2提交测试报告 (26)4.3专家组审核 (28)4.4IT中心复核 (30)5.现场调测指导 (32)5.1开关电源测试指导 (32)5.1.1电池熔丝故障告警 (32)5.1.2电池充电过流告警 (33)5.1.3电池温度过高告警 (33)5.1.4电池供电告警 (34)5.1.5直流输出电压过低告警 (35)5.1.7交流输入电压过高告警 (36)5.1.8交流输入电压过低告警 (36)5.1.9交流输入停电告警 (37)5.1.10交流输入缺相告警 (37)5.1.11监控模块故障告警 (38)5.1.12防雷器故障告警 (40)5.1.13整流模块故障告警 (40)5.1.14整流模块通信状态告警 (41)5.1.15开关电源遥测信号 (41)5.1.16均充控制 (42)5.1.17浮充电压设定 (43)5.1.18直流输出电压过低设定 (44)5.1.19直流输出电压过高设定 (45)5.2蓄电池组测试指导 (46)5.2.1电池组中点电压不平衡 (46)5.2.2蓄电池组遥测信号 (46)5.3空调测试指导 (47)5.3.1工作异常告警 (47)5.3.2回风温度遥测 (48)5.3.3远程开关机（遥控） (49)5.3.4运行温度设定（遥调） (50)5.4智能交流电表测试指导 (51)5.4.1交流输入停电告警 (51)5.4.2交流电表遥测信号 (52)5.5门禁系统测试指导 (53)5.5.1门磁开关状态告警 (53)5.5.2远程开门 (54)5.6机房环境测试指导 (55)5.6.1水浸告警 (55)5.6.2烟雾告警 (56)5.6.3红外告警 (57)5.6.4环境温湿度遥信（温度、湿度告警） (58)5.6.5环境温湿度遥测 (59)5.7监控设备测试指导 (59)5.7.1空调通信中断告警 (59)5.7.2开关电源中断告警 (61)5.7.3智能电表通信中断告警 (62)1.概述为加快FSU调测开通上线，后续FSU的上线申请，审核，复核通过动环监控系统的工程割接管理模块进行统一管理。
中国铁塔动环监控系统FSU现场安装调测操作指南
首先，需要在运维监控系统的资源管理模块录入站址信息、机房信息、FSU信息及被监控设备信息。
资源信息配置
首先，需要在运维监控系统的资源管理模块录入站址信息、机房信息、FSU信息及相关的动环设备信息。
资源信息配置包括站点、铁塔、机房、FSU、蓄电池、开关电源、、智能电表、空调、油机、烟感、红外、摄像头、温感、水浸。
20.纬度；
21.厂家信息；
22.长、宽、高、功率、接口数
23.详细地址
名称根据机房自动生成，可以修改；
保存后自动生成设备编码。
蓄电池
系统菜单访问路径：“资源管理”---“机房管理”---“蓄电池”。
在资源管理中可以增加蓄电池，如下图所示：
关键字段信息
24.名称；
25.类型；
26.型号；
27.单组额定容量；
103.使用状态；
104.固定资产编号；
名称名称根据机房自动生成，可以修改；
保存后自动生成设备编码。
水浸
系统菜单访问路径：“资源管理”---“机房管理”---“水浸”。
28.单组蓄电池个数；
29.是否漏液；
30.电池支撑部位是否有沉重坍塌变形问题；
31.编码；
32.机房名称；
33.状态；
34.生产厂商；
35.固定资产编号
36.单体电压等级；
37.外观有无变形；
38.连接铜排有无腐烛；
名称根据机房自动生成，可以修改；
保存后自动生成设备编码。
开关电源
系统菜单访问路径：“资源管理”---“机房管理”---“开关电源”。
53.模块功能是否正常；
54.监控显示屏是否正常；
55.固定资产编号；
名称根据机房自动生成，可以修改；
【高新兴】铁塔FSU安装与测试
铁塔FSU 安装与测试一、设备介绍1、前面板介绍前面板只有设备指示灯以及调试串口，如下图所示：如上图，从左往右依次如下。
调试串口：RS232 接口，用于与PC 机连接的调试串口 复位键：长按此键10s 以上，设备会恢复到出厂默认参数 电源：设备正常上电后，该指示灯常亮WORK1：设备程序正常启动后，该指示灯会1s 闪亮WORK2：无线模块运行指示灯，无线模块正常工作后，该指示灯闪亮 通信灯：CPU 网络通信指示灯，若CPU 板网口连接正常工作，该指示灯闪亮 网口LINK ：有4路LINK 灯，分别对应后面板的网口1-网口4 2、后面板介绍1）主天线：内部无线模块用主天线，如不使用内部模块，则做封口处理；2）从天线：内部无线模块用从天线，主要在信号强度不够或者4G 组网时使用，如不使用内部模块，则做封口处理；3）LAN1-4：下挂，用于连接IPC 或其它扩展设备； 4）USB 口：连接外部无线MODEM 或做U 盘配置使用；5）12V （2P 绿色端子处）：当DAM-2160I-T配套无线通信模块时，无线通信模块必须从电源指示灯设备运行灯 无线模块运行灯告警指示灯 网络通信指示灯网络口4指示灯网络口3指示灯 网络口2指示灯 网络口1指示灯 恢复出厂配置按键 前置USB 接口RS232调试串口本地网口此端口取电，且不能用作他用；6）串口1-8：标配8路RS485 接口，其中串口1-2和串口5-8可出厂时选配为RS232；7）IN1-IN22：通用AI/DI接口8）4路DO接口：常开继电器输出9）电源接口：支持36-72V 宽电压接入，正负可反接二、工程安装1、安装准备勘测安装环境，主要包括：电源、接地位置、采集、串口配置、通信方式等，并保证连接所需的线材、端子等配备齐全。
2、安装接线图铁塔动环监控项目DAM2160I-T接线图标准站/室内宏站铁塔动环监控项目DAM2160I-T接线图一体化机柜-单仓铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓两组电池铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓一组电池3、安装说明1）如果是机柜安装方式，直接使用M6*20的螺丝把设备固定在机架上，为方便拆装，建议上下各预留1U的宽度；如为挂墙安装方式，建议首先安装遮线盒，然后根据走线决定设备的安装位置；2）安装电源线及接地线，接地线要求使用符合规范的多股铜线，并保证可靠连接到接地位置；3）按照规范布线走线，要求整齐美观，方便检查，并做好标牌或其它指示物进行走线的标示；4）接线，并贴好标签。
动环监控系统介绍
▪ ▪ ▪
一、监控系统组成
(三)集中监控中心（CSC）的功能：
▪ ▪ ▪ ▪ 接收多个区域监控中心LSC上行的数据； 可通过文字、声音等各种人机接口方式，真实 表现监视对象的当前状态和告警信息； 发送命令实现对被监控设备的远程控制； 根据维护管理需求定制报表，对历史数据进行 统计分析 。
一、监控系统组成
一、监控系统组成
(一) 现场监控单元（FSU）的功能： ▪ 对各种电源设备，空调设备等智能或非智 能设备以及各种环境量的采集并上传。 ▪ 接收区域监控中心LSC下行传送过来的控
制命令并传送给被控设备。
一、监控系统组成
(二)区域监控中心（LSC）的功能：
▪ 真实反映被监视对象的当前状态和告警信息， 可通过文字、声音、短消息等各种人机接口方 式，真实表现监视对象的当前状态和告警信息； 保存历史数据、数据统计分析。 把相关数据上传给集中监控中心（CSC）。 发送命令实现对被监控设备的远程控制；
三、系统应用功能
（二）正在试点或开发的应用功能
1、基站蓄电池远程核对性放电试验；
2、电池后备时间估算、落后电池提示； 3、移动油机发电统计； 4、与EOMS接口，实现全省统一派单； 5、动力设备故障自动统计、分析。
三、系统应用功能
（三）下一步工作计划 1、优化传输方式 2、进一步开发应功能：
规范A接口、 B接口协议，实现多厂商兼容； 动力设备资产动态管理； 监控系统防病毒； 重要基站图像监控。
3、蓄电池组：
每一节单体电压、总电压、电池电流、电池表面温度。
‐
二、监控对象及内容
（二）、监控内容：
3、 空调： 非智能空调：空调电流、远程开关机。 智能空调：
模拟量：温度、湿度及上下限告警值、加湿器电流等。 开关量：开关机、空状态告警、高低温、高低压、压缩机高低压告 警、过滤网堵塞告警状态等。
安装FSU动环设备时遇到的问题
安装FSU动环设备时遇到的问题FSU动环设备包含由端站数据采集器、若干监控模块、传感器和其它辅助设备等组成。
FSU动环设备是整个监控系统的核心，所以在安装时特别要注意强调总体要求与物理位置。
下面来谈谈在安装FSU动环设备时遇到的问题。
1.FSU动环设备安装的总体要求（1）FSU动环设备一般安装到网络柜底部或机房内，或根据实际情况自定义安装；（2）FSU动环设备所有连接线必须做好标签，注明该连接线用途。
（3）FSU设备安装的走线工艺讲究横平竖直，不要打结交叉、胡乱盘绕。
2.FSU动环设备安装的物理位置（1）无线通讯模块安装a.无线通讯模块一般安装在机柜左侧或FSU设备一侧，根据运营商信号强弱选择不同的运营商模块及流量卡。
b.针对室外站，无线通讯模块天线接口尽量朝下，减少因馈线弯曲而造成的信号衰减。
天线必须安装在室外。
（2）安装蓄电池检测线缆a.按照标签分别连接每组电池的正极，然后连接每组电池的中间点，最后连接每组电池的负极；b.另外，电池夹要拧紧，防止松动脱落。
（3）安装烟雾传感器a.烟雾传感器一般安打孔装在电源机柜顶部，如果机柜不能打孔，也可以利用扎带安装在机柜顶部其他位置。
b.另外，烟雾传感器不要放在空调和风扇的出风口。
（4）安装水浸传感器固定传感器支架，将传感器放置至机柜底部或机房地面上。
（5）安装数字温度传感器数字温度传感器可以放在机柜侧壁或者机房墙壁，但是不能放在空调和风扇的出风口。
（6）GPS天线GPS天线应该放到机柜顶部或者其他没有遮挡的位置。
FSU动环设备具备良好的可扩展性，所以安装时特别要注意其环境及位置，这也是保障其安全存放的基础。
动环监控系统FSU入网验证专题培训课件
2
1.2、工作量评估
根据样本站的测试结果，按照《中国铁塔动环监控设备信号测试表0429.xlsx 》样本站60项信号量进行测试（遥信量31个，遥测量20个，遥调量5个，遥控量4 个）。
大概一个站的入网验证调测时间是3个小时（其中遥信量测试需要2个小时，遥 调量30分钟，遥控量需要30分钟，这些量的测试都需要现场配合）。
动环监控
系统FSU 入网验证
提纲
一、总体介绍 二、入网验证流程 三、存在困难
1.1、介绍
为推进动环监控设备FSU快速上线，总部建维部组织了专家组对被监控 设备的信号量做了精减，由原来的93项目精减一样本站60项，普通站35项 ，并利用了3周时间启动了样本站的测试，要求每个厂家至少通过5个样本的 测试，截至今天已经通过测试的样本站有51个。覆盖的协议库有42个。
根据厂家的现场安装指南进行物理安装布线。 第三步：参数配置
配置FSU及设备编码、配置L2TP的网络、配置注册机的IP及用户名密码
7
2.4、入网验证测试
第一步：现场设备拍照 采用水印相机对现场开关电源、空调、智能电表等被监控设备的面板（含设备
型号和软件版本号）进行拍照存档。 第二步：遥信量测试
按照《中国铁塔动环监控设备信号测试表0429.xlsx》样本站测试的60项信号信 号量进行测试。现场不具备测试条件要说明清楚。 第三步：遥测量测试
第一步：出厂预配置 厂家从各省或本地获取到即将安装的智能设备（含开关电源、空调、智能电表
等）规格及版本，在FSU上预安装这些设备的A接口适配软件。 如果铁塔现场安装人员在实际施工中发现预安装的智能设备适配软件版本不适
合，由FSU厂家在OMC上进行正确的软件版本的下载并远程安装。 第二步：现场安装布线
QZTT+2301.1-2015+基站智能动环监控单元(FSU)技术要求+第1部分：一体式+(V2.0)+
中国铁塔股份有限公司企业标准Q/ZTT 2301.1—2015代替Q/ZTT 1008—2014基站智能动环监控单元（FSU）技术要求第1部分：一体式版本号：V2.02015 - 12 - 23发布2015 - 12 - 24实施目次前言 (IV)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4总体技术要求 (4)5硬件技术要求 (4)5.1基本要求 (4)5.2环境适应性 (6)5.3电磁耐受（EMC）能力 (7)5.4电磁干扰（EMI） (7)5.5其他要求 (8)6软件技术要求 (8)6.1基本要求 (8)6.2B接口通信协议 (9)6.3A接口通信协议 (10)6.4调测软件 (10)6.5数据处理 (10)6.6基站图片监控 (11)6.7告警关联过滤及延时 (11)6.8FSU重启机制 (11)6.9网络安全 (11)7其他技术要求 (12)7.1接口精度 (12)7.2自动升级 (12)7.3可靠性 (13)8其他元器件 (13)8.148V蓄电池监测单元（2V单体） (13)8.248V蓄电池监测单元（12V单体） (13)8.3烟雾探测器 (14)8.4温湿度变送器 (15)8.5水浸电极式 (15)8.6微波和被动红外复合入侵探测器 (16)8.7网络摄像头 (17)8.8智能门禁系统 (19)8.9通信及位置服务模块 (19)9统一编码及命名规范 (19)附录 A（资料性附录）FSU监控对象及监控内容 (20)附录 B（资料性附录）告警关联过滤及延时规则 (21)B.1市电故障告警过滤规则 (21)B.2红外告警过滤规则 (22)B.3高频次告警处理规则 (22)B.4告警延时（包括告警恢复延时） (23)附录 C（规范性附录）FSU重启机制技术要求 (24)C.1公网拨号判据及时间要求 (24)C.2VPN拨号判据及时间要求 (24)C.3FSU重启机制流程图 (24)C.4FSU重启机制最长时序图 (24)C.5其他要求 (24)前言依据相关国家标准和行业标准，结合中国铁塔股份有限公司基站动环监控系统的建设目标，提出基站智能动环监控单元（FSU）等设备的技术要求，为中国铁塔股份有限公司基站动环监控系统的建设提供技术依据。
