89C51单片机设计多功能低频函数信号发生器,能产生方波、正弦波、三角波等信号波形
2021年基于5单片机的信号发生器-完整电路、程序

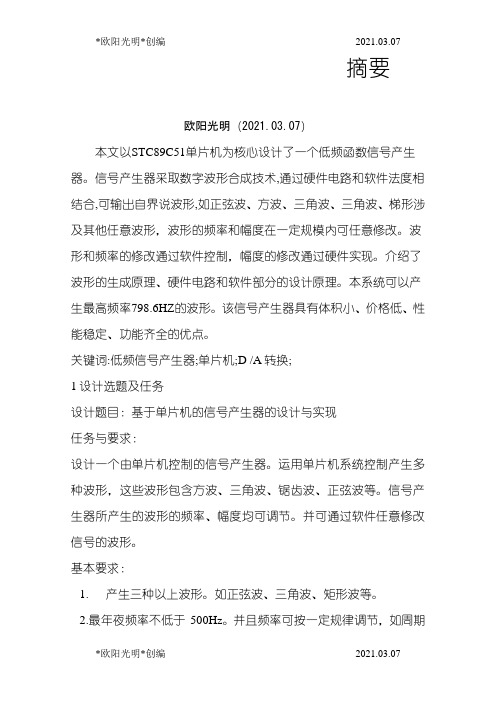

摘要欧阳光明（2021.03.07）本文以STC89C51单片机为核心设计了一个低频函数信号产生器。
信号产生器采取数字波形合成技术,通过硬件电路和软件法度相结合,可输出自界说波形,如正弦波、方波、三角波、三角波、梯形涉及其他任意波形，波形的频率和幅度在一定规模内可任意修改。
波形和频率的修改通过软件控制，幅度的修改通过硬件实现。
介绍了波形的生成原理、硬件电路和软件部分的设计原理。
本系统可以产生最高频率798.6HZ的波形。
该信号产生器具有体积小、价格低、性能稳定、功能齐全的优点。
关键词:低频信号产生器;单片机;D /A转换;1设计选题及任务设计题目：基于单片机的信号产生器的设计与实现任务与要求：设计一个由单片机控制的信号产生器。
运用单片机系统控制产生多种波形，这些波形包含方波、三角波、锯齿波、正弦波等。
信号产生器所产生的波形的频率、幅度均可调节。
并可通过软件任意修改信号的波形。
基本要求：1. 产生三种以上波形。
如正弦波、三角波、矩形波等。
2.最年夜频率不低于500Hz。
并且频率可按一定规律调节，如周期按1T,2T,3T,4T或1T，2T，4T，8T变更。
3.幅度可调，峰峰值在0——5V之间变更。
扩展要求：产生更多的频率和波形。
2系统概述2.1计划论证和比较2．1．1总体计划：计划一：采取模拟电路搭建函数信号产生器，它可以同时产生方波、三角波、正弦波。
可是这种模块产生的不克不及产生任意的波形（例如梯形波），并且频率调节很不便利。
计划二：采取锁相式频率合成器，利用锁相环，将压控振荡器（VCO）的输出频率锁定在所需频率上，该计划性能良好，但难以达到输出频率笼盖系数的要求，且电路庞杂。
计划三：使用集成信号产生器产生芯片，例如AD9854,它可以生成最高几十MHZ的波形。
可是该计划也不克不及产生任意波形（例如梯形波），并且价格昂贵。
计划四：采取AT89C51单片机和DAC0832数模转换器生成波形，加上一个低通滤波器，生成的波形比较纯洁。
基于51单片机的信号发生器-完整电路、程序之欧阳歌谷创编
摘要欧阳歌谷（2021.02.01）本文以STC89C51单片机为核心设计了一个低频函数信号发生器。
信号发生器采用数字波形合成技术,通过硬件电路和软件程序相结合,可输出自定义波形,如正弦波、方波、三角波、三角波、梯形波及其他任意波形，波形的频率和幅度在一定范围内可任意改变。
波形和频率的改变通过软件控制，幅度的改变通过硬件实现。
介绍了波形的生成原理、硬件电路和软件部分的设计原理。
本系统可以产生最高频率798.6HZ的波形。
该信号发生器具有体积小、价格低、性能稳定、功能齐全的优点。
关键词:低频信号发生器;单片机;D /A转换;1设计选题及任务设计题目：基于单片机的信号发生器的设计与实现任务与要求：设计一个由单片机控制的信号发生器。
运用单片机系统控制产生多种波形，这些波形包括方波、三角波、锯齿波、正弦波等。
信号发生器所产生的波形的频率、幅度均可调节。
并可通过软件任意改变信号的波形。
基本要求：1. 产生三种以上波形。
如正弦波、三角波、矩形波等。
2.最大频率不低于 500Hz。
并且频率可按一定规律调节，如周期按1T,2T,3T,4T或1T，2T，4T，8T变化。
3.幅度可调，峰峰值在0——5V之间变化。
扩展要求：产生更多的频率和波形。
2系统概述2.1方案论证和比较2．1．1总体方案：方案一：采用模拟电路搭建函数信号发生器，它可以同时产生方波、三角波、正弦波。
但是这种模块产生的不能产生任意的波形（例如梯形波），并且频率调节很不方便。
方案二：采用锁相式频率合成器，利用锁相环，将压控振荡器（VCO）的输出频率锁定在所需频率上，该方案性能良好，但难以达到输出频率覆盖系数的要求，且电路复杂。
方案三：使用集成信号发生器发生芯片，例如AD9854,它可以生成最高几十MHZ的波形。
但是该方案也不能产生任意波形（例如梯形波），并且价格昂贵。
方案四：采用AT89C51单片机和DAC0832数模转换器生成波形，加上一个低通滤波器，生成的波形比较纯净。
AT89C51单片机的信号发生器设计与Proteus仿真
---------------------------------------------------------------范文最新推荐------------------------------------------------------ AT89C51单片机的信号发生器设计与Proteus仿真摘要基于单片机的信号发生器具有广阔的应用和市场价值。
本提出了一种基于AT89C51单片机和DAC0832D/A转化芯片的信号发生器系统的设计方案。
整个系统包括六个部分：主控制模块、D/A转换模块、字符显示模块、频率显示模块、键盘扫描模块、波形切换模块，主要实现以下功能：产生正弦波、三角波、方波、锯齿波；通过波形切换模块切换输出波形形式；通过键盘扫描电路调节波形的频率、幅度以及输出；通过MAX7221驱动数码管实时显示频率；通过液晶显示芯片LM016L显示字符。
系统在软件平台Proteus 7 professional和Keil uVision3下开发，软件仿真测试验证了硬件电路的可行性和准确性。
12027关键词信号发生器单片机DAC0832Proteus毕业设计说明书（论文）外文摘要1 / 12TitleDESIGN AND SIMULATION OF SIGNAL GENERATOR BASED ON SCMAbstractThe signal generator based on SCM has a wide prospect of application andmarket value. A design of signal generator on the basis of the SCM AT89C51 and the D/A convertor DAC0832 is presented in this paper. The system is formed by six parts: main control unit, D/A conversion unit, character displaying unit, frequency displaying unit, keyboard scanning unit, waveform switching unit. The system has these functions:it can generate sine wave, triangle wave, square wave, and sawtooth wave. The form of the output wave can be changed by the waveform switching unit. The frequency, amplitude and output or not of the wave can be adjusted through the keyboard scanning unit. And the frequency can be displayed through nixie tube driven by MAX7221 simultaneously. It also provides a---------------------------------------------------------------范文最新推荐------------------------------------------------------liquid crystal display chip LM016L to display some characters you want. The system is developed on the software platform of Proteus 7 professional and Keil uVision3. The simulation test of software verifies the feasibility and accuracy of hardware circuit.1绪论各种信号均可用函数来表示，能够产生如方波、锯齿波、正弦波等标准测试信号的仪器设备叫做函数信号发生器[1]，亦称波形发生器。
基于AT89C51单片机的波形发生器设计
生，中级职称，研究方向：电气工程及其自动化。
值的变化曲线。
