【精品】2017-2018年江苏省扬州市高邮市九年级上学期期中物理试卷带答案
【初三物理试题精选】扬州邗江区2018届九上物理期中试题(苏科版附答案)

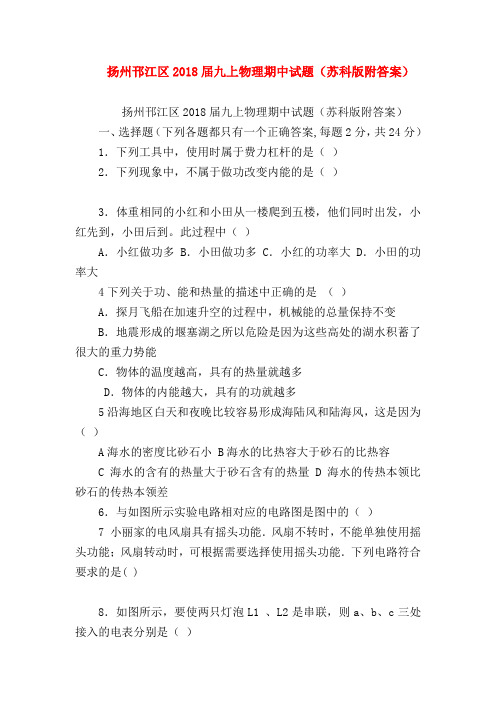

扬州邗江区2018届九上物理期中试题（苏科版附答案）
扬州邗江区2018届九上物理期中试题（苏科版附答案）
一、选择题（下列各题都只有一个正确答案,每题2分，共24分）
1．下列工具中，使用时属于费力杠杆的是（）
2．下列现象中，不属于做功改变内能的是（）
3．体重相同的小红和小田从一楼爬到五楼，他们同时出发，小红先到，小田后到。
此过程中（）
A．小红做功多 B．小田做功多 C．小红的功率大 D．小田的功率大
4下列关于功、能和热量的描述中正确的是（）
A．探月飞船在加速升空的过程中，机械能的总量保持不变
B．地震形成的堰塞湖之所以危险是因为这些高处的湖水积蓄了很大的重力势能
C．物体的温度越高，具有的热量就越多
D．物体的内能越大，具有的功就越多
5沿海地区白天和夜晚比较容易形成海陆风和陆海风，这是因为（）
A海水的密度比砂石小 B海水的比热容大于砂石的比热容
C海水的含有的热量大于砂石含有的热量 D海水的传热本领比砂石的传热本领差
6．与如图所示实验电路相对应的电路图是图中的（）
7 小丽家的电风扇具有摇头功能．风扇不转时，不能单独使用摇头功能；风扇转动时，可根据需要选择使用摇头功能．下列电路符合要求的是( )
8．如图所示，要使两只灯泡L1 、L2是串联，则a、b、c三处接入的电表分别是（）。

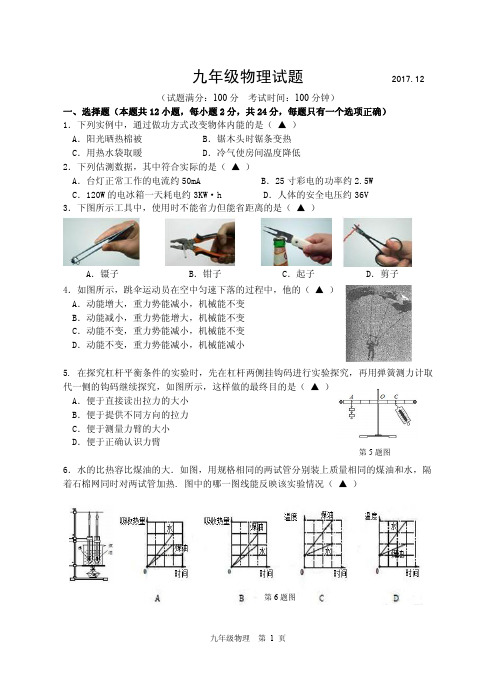

2017-2018第一学期高邮市九年级物理第二次月考
九年级物理试题2017.12（试题满分：100分考试时间：100分钟）一、选择题（本题共12小题，每小题2分，共24分，每题只有一个选项正确）1．下列实例中，通过做功方式改变物体内能的是（▲）A．阳光晒热棉被B．锯木头时锯条变热C．用热水袋取暖D．冷气使房间温度降低2．下列估测数据，其中符合实际的是（▲）A．台灯正常工作的电流约50mA B．25寸彩电的功率约2.5WC．120W 的电冰箱一天耗电约3KW·h D．人体的安全电压约36V3．下图所示工具中，使用时不能省力但能省距离的是（▲）A．镊子B．钳子C．起子D．剪子4．如图所示，跳伞运动员在空中匀速下落的过程中，他的（▲）A．动能增大，重力势能减小，机械能不变B．动能减小，重力势能增大，机械能不变C．动能不变，重力势能减小，机械能不变D．动能不变，重力势能减小，机械能减小5.在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示，这样做的最终目的是（▲）A．便于直接读出拉力的大小B．便于提供不同方向的拉力C．便于测量力臂的大小D．便于正确认识力臂6．水的比热容比煤油的大．如图，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热.图中的哪一图线能反映该实验情况（▲）第5题图第6题图7．关于功率、机械效率的说法正确的是（▲）A．做功多的机器，机械效率一定高B．机械效率高的机器，功率一定大C．功率小的机器，做功慢D．功率大的机器，做功时间一定短8．如图所示的电路中，电源两端电压恒定，R 1为定值电阻．闭合开关S，滑动变阻器R 2的滑片P 由b 端移到a 端的过程中，下列说法正确的是（▲）A．电流表和电压表的示数都不变B．电压表和电流表示数之比不变C．电流表和电压表的示数都变小D．电压表的示数变小，电流表的示数变大9.当自动电压力锅压强过大或温度过高时，发热器都会停止工作.压强过大时开关K 过压自动断开，温度过高时开关K 过热自动断开；下图表示K 过压、K 过热和锅内发热器的连接，其中正确的是（▲）10．如图所示电路中，当开关S 闭合后，发现电压表V 1和V 2的示数相同，则电路中发生的故障可能是（▲）A．灯L 1的灯丝断了B．灯L 2的灯丝断了C．开关S 处接触不良D．灯L 1短路11．将标有“8V 8W”的灯泡L 1和“8V 16W”的灯泡L 2串联，接在12V 的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（▲）A．灯泡L 1、L 2都能正常发光B．灯泡L 1、L 2一样亮C．灯泡L 2比灯泡L 1亮D．灯泡L 1比灯泡L 2亮12．小灯泡L 的额定电压为3V，它的I -U 图像如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端，闭合开关S，电压表示数为1.5V；再将滑片P 向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω2A”．下列说法中错误的是（▲）A．电源电压为4.5VB．小灯泡的额定功率为1.5WC．小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD．小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W第10题图第9题图第11题图二、填空题(本题共12小题，每空1分，共30分）13．如图所示，甲图是一把普通门锁,构造简单，使用方便，乙是三把钥匙．它们都应用了相关物理知识:(1)开锁时，锁舌能自动弹起,应用了弹簧的▲能．(2)若同一把锁的钥匙设计成如图乙所示的三种形状，▲种设计的钥匙开锁最省力．14．从能量转化的观点来看，电源是把▲能转化为电能的装置．如上中图所示的电路中，要使灯L 1、L2并联，则应闭合开关▲；同时闭合开关▲是绝对不允许的．15．小华通过实验探究杠杆平衡时动力和动力臂的关系．实验过程中，保持阻力、阻力臂不变，在杠杆水平平衡时，测出每一组动力臂L 1和动力F 1的数据，并利用实验数据绘制了F 1与L 1的关系图像，如上右图所示．请根据图像推算，当L 1为0.1m 时，F 1为▲N．16.盛夏，小明同学要把矿泉水放在冰箱冷藏室中冷凉，激发了他对冰箱的研究兴趣．打开冰箱冷藏室的门，里面的灯就亮了，此时制冷压缩机的电动机并没有工作，那么压缩机的电动机靠什么控制呢？他查了资料知道是靠温控开关控制的，于是他画出了电冰箱的部分电路如下左图所示．图中L 是电冰箱内的照明灯，M 是压缩机用的电动机．开关S 1、S 2都闭合时，L 与M 的连接方式是▲联的．S 1、S 2中属于温控开关的是▲.17．如图甲所示装置，在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针紧紧地塞进孔中，打开塑料盒盖，向盒内滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮，看到▲，在此过程中，酒精燃烧后的燃气的▲能转化为塞子的机械能，图▲中（选填“乙”或“丙”）汽油机的工作过程与这一实验过程中能量的转化是一致的．该机飞轮转速是3000r／min，则每秒钟内对外做功▲次，完成▲个冲程．18．汽车的发动机常用水作冷却剂降温，这是利用了水的比热容较▲的性质．某汽车水箱中装了5kg 的水，发动机运行一段时间后，水温升高了20℃，则在这个过程中，水吸收的热量是▲J ．这段时间发动机气缸内汽油完全燃烧了15g ，则汽油完全燃烧放出的热量是▲J ；若燃烧损失的热量全部被水吸收，汽油机的效率是▲．（水的比热容为4.2×l03J/（kg·℃），汽油的热值为4.6×l07J/kg ）第13题图第14题图第15题图第16题图第17题图19．当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为▲Ω；若它两端电压变为0V，则通过它的电流为▲A，此时电阻为▲_Ω．20．如图为一握力计的电路示意图，其中a、b、c、d为四个接线柱，电表及一定值电阻R未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器．若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入▲，c、d之间应接入▲．（选填“定值电阻”、“电流表”或“电压表”）21．小明家电能表上个月底表盘数字是，这个月底表盘数字如右图所示，可知他家本月用电▲度．某天，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则10分钟内电流通过该电水壶做的功为▲J．22．在水平地面上有一长方体木箱，小平用水平推力下把木箱向前推动，如图甲所示．此过程中，推力F随时间t的变化情况如图乙所示，木块前进的速度v的大小随时间t的变化情况如图丙所示，则木箱在匀速运动过程中木箱前进的距离为▲m，推力的功率为▲W．23．在探究电流通过导体产生的热量与电阻大小的关系时，已知R甲=5Ω，R乙=10Ω，若电路中的电流为0.3A，则甲电阻丝在1min内产生的热量为▲J；甲、乙相同时间内产生的热量之比为▲．24．如图甲是某电子秤的原理示意图，已知电阻R0＝50Ω，电源电压为30V且保持不变．压力传感器R的阻值随所受压力F变化的图象如图乙所示，当电压表的示数为10V时，电流表示数是▲A，被测物体的质量是▲Kg．（托盘的质量忽略不计，g取10N/kg）第20题图第21题图第22题图第24题图三、解答题（本题共8小题，共46分.解答26、27题时应有解题过程）25.（6分）按照题目要求完成下列作图（1）一根均匀直杆可绕点O 转动，其中点A 处挂一重物G ．作出杠杆在图示位置平衡时作用在B 点上的最小力F 的示意图及其力臂L ．（2）如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．（3）按要求将图所示的电路连接好．要求：开关闭合时，两灯都能发光且两灯并联，电流表测量干路中的电流(两灯的电阻均大于10Ω)．26.（4分）如图所示，工人用250N 的力F 将重为400N 的物体在10s 内匀速提升2m ．求：（1）拉力F 的功率；（2）动滑轮的机械效率．27．（6分）下表为一台电烤箱的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝．求：(1)电烤箱在高温挡正常工作10min 所消耗的电能；(2)电路中R 1的阻值；(3)电烤箱在低温挡正常工作时，电路中R 2的电功率．28.（4分）利用如图所示装置探究“物体的动能大小与哪些因素有关”．将小球A、B 分别拉到与竖直方向成一定角度θ的位置，然后都由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C 发生碰撞，木块都会在水平面上滑行一定距离后停止．图中的摆长L 都相同，θ1＜θ2，球A、B 的质量m A ＜m B ．第25题图第27题图第26题图第29题（1）如图甲、乙所示，同时释放A、B，观察到它们并排摆动且始终相对静止，同时到达竖直位置这表明两小球在摆动过程中的任一时刻的速度大小与小球的▲无关．（2）如图甲、乙所示，观察到B 球能将木块C 撞得更远，由此可得出结论：▲．（3）图乙中小球B 到达竖直位置时的速度▲(填“大于”、“小于”或“等于”)图丙中小球B 到达竖直位置时的速度．如图乙、丙所示，图丙中木块C 滑行得更远些，由此可得出结论：▲．29.（5分）如右图是探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量▲（选填“相等”或“不等”）的▲（选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R 甲大于R 乙，则可探究电流产生的热量与▲的关系．实验中通过观察▲来比较电阻丝产生热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择▲来进行实验．30.（8分）小明利用如图甲所示的电路探究“电流跟电阻的关系”．已知电源电压为6V 且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、20Ω．（1）当闭合开关后，发现电流表无示数，电压表示数明显小于电源电压，则故障原因可能是▲；（2）排除故障后，进行实验，实验中多次改变R 的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流随电阻R 变化的图像．①由图像乙可以得出结论：▲．②上述实验中，小明用5Ω的电阻做完实验后，然后将10Ω的电阻接入电路，闭合开关，电压表的示数将会▲（选填“变大”、“变小”或“不变”），此时应该向▲（选填“左”或“右”）移动滑片，使电压表示数为▲V，然后读出电流表的示数．(3)实验室提供了三个不同规格的滑动变阻器：A：“30Ω2A”，B：“50Ω1A”，C：“100Ω0.1A”，要完成整个实验，应该选取滑动变阻器▲（填代号）．（4）小华同学利用如图甲所示的电路测量定值电阻R 的阻值,他的做法是：闭合开关，调节第30题图第28题图滑动变阻器到适当位置，记下电压表和电流表的示数分别为U 和I，则R 的阻值为▲，然后小华结束了实验，老师认为小华的实验还没有进行到底，小华还应该增加的主要步骤是▲．31.（8分）小明用“伏安法”测量小灯泡的电功率中，电源电压为6V，小灯泡的额定电压为3.8V．（1）在闭合开关前，滑动变阻器的滑片应该移到▲（选填“A”或“B”）端．（2）实验时，要使小灯泡正常发光，应移动滑动变阻器的滑片使电压表的示数为▲V ，此时电流表的示数如图乙所示，其示数为▲A ，那么小灯泡的额定功率是▲W ．（3）小华利用小明的实验器材测量小灯泡的电功率时，发现电流表坏了，于是增加了一个阻值为10Ω定值电阻R 1和单刀双掷开关S ，设计了如图丙所示的电路图，也测出小灯泡的额定功率．则小华正确的实验步骤为：①闭合开关S 1，把单刀双掷开关S 拨到位置▲（选填“1”或“2”），移动滑动变阻器的滑片P 使电压表的示数为3.8V；②把开关S 拨到另一位置，▲（选填“移动”或“不移动”）滑片P ，记下电压表的示数为U 1，则通过小灯泡的电流为▲A，小灯泡的额定功率为▲W （以上两空用代数式表示）．32.（5分）小丽同学想探究“斜面的机械效率与斜面的倾斜程度有没有关系?”于是她在同一斜面上做实验，每次改变斜面的倾斜程度，然后拉动木块在斜面上做匀速直线运动，如图所示，并记录实验数据如下：（1）根据表中数据，可求出第三次实验的有用功为▲J ，总功为▲J ，机械效率是▲．（2）通过对上述实验数据的分析，对斜面的机械效率与斜面倾斜程度的关系，你可获得的初步结论是▲．（3）猜想：斜面的机械效率可能还与▲有关．实验次数斜面的倾斜程度物体重G／N 物体上升高度h／m 沿斜面拉力F/N 物体移动距离s/m 有用功W 有/J 总功W 总/J 机械效率η1较缓 5.00.10 1.60.500.500.8063％2较陡5．O 0.15 2.20.500.75 1.168％3最陡 5.00.25 3.10.50R 1V R S 12P L 丙S 1第31题图第32题图。
扬州市九年级上学期物理期中考试试卷
扬州市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共16题；共32分)1. （2分）“能源危机”是当今世界各国共同面临的问题，对此以下措施可行的是（）A . 人人都要自觉做到节约用水、节约用电，不浪费和人为毁坏物品B . 关闭现有的火力发电站C . 各地都要新建水力和风力发电站D . 停止使用石油资源，而以核能和太阳能取代2. （2分） (2018九上·邵阳月考) 家用电冰箱正常工作时的电流大小约为（）A . 1AB . 1μAC . 1×105AD . 1mA3. （2分）(2019·常州) 夏天,向盛有牛奶的杯内充人少量液态氮,可以快速制成一杯看似“热气腾腾”的冰激凌,贸然食用易冻伤食道，看似“热气腾腾”,其实是（）A . 液氮汽化后形成的氮气B . 液氮凝固后形成的固态氮C . 冰激凌中的水汽化后形成的水蒸气D . 空气中的水蒸气液化后形成的小水滴4. （2分）对静电现象的认识，下列说法中正确的是（）A . 自然界只存在正、负两种电荷B . 同种电荷相互吸引，异种电荷相互排斥C . 摩擦起电创造了电荷D . 从静电现象认识到原子核是可分的5. （2分） (2018八上·北京期中) 下列四个实例中，能够使蒸发减慢的是（）A . 将湿衣服展开晾在向阳通风处B . 用吹风机将湿头发吹干C . 用半干的抹布擦黑板D . 将新鲜的蔬菜装入塑料袋放入冰箱6. （2分）(2017·罗平模拟) 关于能源利用说法中正确的是（）A . 煤、石油、太阳能都是不可再生资源B . 风能、太阳能是绿色能源应大力开发利用C . 核电站是利用原子核聚变所释放的能量来发电D . 火箭发射利用的燃料是液态氢，是因为它含有的热量多7. （2分） (2018九上·安达期末) 关于物体的内能，下列说法正确的是（）A . 南极的冰山由于温度较低，不具有内能B . 让铅笔变热，只能通过加热的方法来实现C . 铁块熔化成铁水后内能增加D . 内能增大一定是由分子的热运动引起的8. （2分）今年春节前后我国南方部分地区遭遇了低温雨雪天气，对以下说法中不正确的是（）A . 雾凇是水蒸气的凝固现象B . 向公路冰面上撒盐是利用降低熔点的方法来化冰C . 路面结冰需要交通管制是因为车轮与冰面间的摩擦力太小D . 竹子被冰雪压“弯了腰”，说明力可以使物体发生形变9. （2分）关于热量、温度、内能之间的关系，下列说法中正确的是（）A . 物体吸收热量，温度一定升高B . 物体温度升高，一定吸收热量C . 高温物体放出的热量多D . 物体温度降低，内能减少10. （2分） (2018九下·邵阳期中) 一台四冲程内燃机转速为600转/分，则（）A . 每分钟内做功150次，共有600个冲程B . 每分钟内做功600次，共有1 200个冲程C . 每秒内做功20次，共有10个冲程D . 每秒内做功5次，共有20个冲程11. （2分） (2018九上·房山期末) 图所示，当滑片向左移动时，可以使滑动变阻器接入电路的电阻变大的接法是（）A .B .C .D .12. （2分） (2017八上·嘉峪关期末) 下图是分别表示四种物质熔化或凝固规律的图线，下列说法正确的是（）A . 甲种物质是晶体，图线表示的是凝固过程B . 乙种物质是晶体，图线表示的是熔化过程C . 丙种物质是非晶体，图线表示的是熔化过程D . 丁种物质是非晶体，图线表示的是凝固过程13. （2分） (2016九·云南月考) 小明同学发现学校楼梯上的过道灯，在夜晚天黑时，用力拍掌，灯就亮了；而白天怎样用力拍掌，灯都不能亮，后来老师告诉小明：过道灯是由光控和声控开关同时来控制的，其中光控开关受到光照时断开，声控开关接受声音时闭合•那么你认为如图所示的楼道开关，连接正确的是（）A .B .C .D .14. （2分）夏天，人们喜欢到海边度假。
江苏省扬州市高邮市2017届九年级(上)第二次月考物理试卷(解析版)
2016-2017学年江苏省扬州市高邮市九年级（上）第二次月考物理试卷一、选择题（请将你认为最合理的答案选填在答题纸上．每题2分，共24分）1．下列家用电器在正常工作时，通过的电流最大的是（）A．计算器B．收音机C．日光灯D．彩电2．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮．对此有下列几种猜想，其中可能的是（）①L2灯丝断了，灯座未短路②灯泡L2的电阻太小③灯泡L2两端电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路．A．①B．①③C．③④D．②⑤3．用如图所示的电路研究电流与电压的关系时，在进行“保持电阻不变”这一步骤时，实验要求的操作是（）A．保持滑动变阻器R′的滑片位置不动B．保持定值电阻R不变，调节R′滑片到不同的适当位置C．保持R的电压不变D．保持电路中的电流不变4．电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r则该电能表每千瓦时的实际转数应是（）A．2400r B．2000r C．1500r D．1200r5．如图所示电路，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大．下列故障判断可能的是（）A．L1灯短路B．L2灯短路 C．L1灯灯丝断开 D．L2灯丝断开6．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态．如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片．有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，同时手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭．下列电路图符合上述设计要求的是（）A．B． C．D．7．酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图．图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻．如果测试时电压表示数越大，表明（）A．传感器的电阻越大 B．通过传感器的电流越小C．测试到的酒精气体浓度越小 D．测试到的酒精气体浓度越大8．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电压表示数变大，电压表与电流表示数之比不变D．电压表示数变小，电压表与电流表示数之比变大9．实验需要测量多组数据，以下四个实验中目的和其它实验不同的是（）A．探究串联、并联电路中的电流、电压规律B．伏安法测定值电阻的阻值C．探究使用定滑轮、动滑轮的特点D．探究杠杆平衡的条件10．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是（）A．B．C．D．11．某市体育中考中利用“坐位体前屈测试仪”对学生进行身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．小明同学设计了四种电路（如图）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大．其中符合要求的电路是（）A．B．C．D．12．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻R x的阻值，几个同学分别设计了如图所示的四种电路，其中可行的方法有（电源电压未知）：（）A．（1）（3） B．（2）（3） C．（2）（4） D．（1）（4）二、填空题（每空1分，共33分）13．蓝光DVD光盘使用的材料是一种新型氧化钛，在室温下，该材料受不同强度光的照射，能在金属态和半导体态之间来回转变，从而具有储存数据的功能，这是它的发生了改变（填物质属性名称）；若将这种材料制成元件与灯泡串联后接入电路，闭合开关，灯泡将会（选填“一直发光”“一直不发光”或“时亮时暗”）．14．如图所示，已知两灯L1、L2的电阻R1＞R2．若将它们串联在电路中（图甲），则比较两灯电压U1U2（选填“大于”“等于”或“小于”），相同时间内，灯消耗的电能多；若将它们并联在电路中（图乙），则比较两灯电流I1I2，灯更亮．15．为了测定风的速度大小，小明设计了如图所示的装置．图中的探头、金属杆和滑动变阻器的滑片P相连，可以上下移动．当风速增大时，探头上表面的空气压强比下表面（选填“大”或“小”）；滑动变阻器R2的滑片P向移动，此时电压表的示数（选填“变大”、“不变”或“变小”）．16．定值电阻R1上标有“3Ω 3A”，定值电阻R2上标有“6Ω 2A”，串联后接到电源两级上，为了电路安全，电源电压应不超过V；若并联后接到电源两级上为了电路安全，电源电压应不超过V．17．如图所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图所示．根据图线的信息可知：（甲/乙）是电压表V2示数变化的图象，电源电压为V，电阻R1的阻值为Ω．18．小丽家中的电能表表盘如图所示，则小丽家已消耗的电能为kW•h，可以同时使用的用电器总功率不能超过W．若电冰箱单独正常工作一天（24小时），（电冰箱的主要技术参数见下表）电能表的转盘转转；在使用电冰箱的过程中，小丽发现冰箱门打开时，冰箱内照明灯亮，压缩机不一定在工作．由此判断，冰箱的压缩机和19．滑动变阻器是靠改变电阻线在电路中的，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的大小的；如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变（填“大”或“小”）．20．如图所示，电源电压不变，R1=8Ω、R2=12Ω．当S1闭合S2断开，①、②都是电流表时，两表示数之比是，当S1、S2都闭合，①、②都是电压表时，则两表示数之比是．21．在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．则电源电压为V；电阻R1的阻值为Ω；当滑片P移到中点时，通过R1的电流为A．22．如图甲所示，电源电压恒为6V，滑动变阻器的最大阻值为50Ω，电流在0.1A～0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示为使电子元件处于正常工作状态，滑动变阻器接入电路的最小阻值为Ω，最大阻值为Ω．23．电池使用说明中都有一条提示：“请一次性更换所有电池，以免新旧电池混用”．小海同学用所学物理知识探究这条提示的依据．用定值电阻替代电动车，通过测量定值电阻两端的电压，比较电池给定值电阻提供的电压差异究竟有多大．小海设计了图示电路．将同一型号的新、旧电池分别接入A、B间进行实验，将开关S闭合前后的电压表读数记录）分析表中两列数据，第列数据能说明串联的一新一旧电池给定值电阻提供的电压，不仅小于两节新电池提供的电压，竟然也小于一节新电池提供的电压！（2）为什么一新一旧电池给定值电阻提供的电压小于一节新电池提供的电压？原因分析：根据串联电路中电压的特点，用一新一旧电池供电的电路中，废旧电池相当于在以一节新电池为电源的电路中串联了一个，综合上述小海的探究，结合你的认识，从能量的角度可以得出电池使用说明中提示的依据是．（3）你认为小海的实验还存在的问题是．24．小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻．连好电路后，小明进行实验，记录数据如下表所示．请仔细分析分析实验数据，回答以下问题：①表中有一个明显的错误数据，请指出错误数据并分析产生的原因．错误数据是，原因是．三、解答题（共43分）25．实验课上苏家韬同学连接了如下图所示的电路，在检查时，老师说电路不合理，但只要稍加修改就可用．请你按下面两个要求：（1）在图中只加一根导线，使实物电路成为并联电路．（2）在图中只改动一根导线的一端，使实物电路成为串联电路．（要求：在被改动的导线上画“×”，然后画出改动的导线）．分别在左右两幅图中加以改正．26．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示．（1）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是．（2）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压表示数如图丙所示，为了使实验结果更准确，接下来他应该．（3）正确实验操作后，测得A、B、C三处的电流记I A、I B、I C，测得AB、BC、AC两点间的电压U AB、U BC、U AC．则I A、I B、I C，U AB、U BC、U AC之间的关系分别是、．（4）为了使结论更有普遍性，可采用的最佳方法是：①换用不同规格灯泡多次实验，②改变电源电压多次实验，③串联滑动变阻器多次实验．A、①B、②③C、①②③D、①③（5）实验结束后，断开开关，然后首先拆除两端连接的导线，再拆除其他导线．27．小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．（1）实验过程中，移动变阻器滑片时，眼睛应注视（选填序号）；A．变阻器滑片B．电压表示数C．电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是（选填序号）；A．10Ω0.5A B．20Ω1A C．50Ω2A（4）乙图中阴影部分面积表示的科学量是；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是．28．李明和小亮利用如图（甲）所示的电路探究“电流与电阻的关系”．已知电源电压为6V且保持不变，实验用到的滑动变阻器标有“30Ω 1A”，定值电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω．（1）李明根据图（甲）所示电路图，将图（乙）中的实验器材连接成实验电路，小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议李明改线．①请在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：（具体说明是什么影响）．（2）小亮连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，造成上述现象的原因分别是、．（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为2.5V，读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数 2.5V（选填“大于”“等于”或“小于”），于是他下一步的操作是：将滑动变阻器的滑片向（填“左”或“右”）移动，使并记下电流值；再改接20Ω的电阻，重复上述实验．分析实验数据得到的结论是．（4）实验中，若保持电压表的示数为2.5V不变，将定值电阻R的阻值由20Ω更换为25Ω时，发现无论怎样移动滑动变阻器的滑片，电压表示数都不能为设定值；这是因为．为了使实验能够顺利完成，在保证现有器材不变的情况下，写出一个解决问题的方法是．（5）李明在实验中调节变阻器的滑片到某位置，保持电压表的示数为2.5V，电流表的指示如图（丙）所示，则电流表的读数是A，连接电路的电阻R的阻值是Ω．29．图示的电路中，电阻R1=10Ω，电源电压保持不变，闭合开关后，电流表A1的示数为0.6A，干路中电流表A 的示数为0.9A求：（1）R1两端的电压；（2）通过R2的电流；（3）R2的阻值；（4）通电20s，电路消耗的电能．30．如图所示，电源电压保持不变．电路中滑动变阻器上标有“20Ω 2A”字样，电流表的量程为0～0.6A，电压表的量程为0～3V，电阻R1的阻值为10Ω．当滑片在滑动变阻器的最右端a点时，闭合开关电压表的示数为2V，求：（1）电源电压．（2）为了保证电路能正常工作及各电表不致损坏，滑动变阻器的取值范围．2016-2017学年江苏省扬州市高邮市九年级（上）第二次月考物理试卷参考答案与试题解析一、选择题（请将你认为最合理的答案选填在答题纸上．每题2分，共24分）1．下列家用电器在正常工作时，通过的电流最大的是（）A．计算器B．收音机C．日光灯D．彩电【考点】电流的大小．【分析】知道家用电器的功率和电压，根据I=，电压相等，功率越大的电流越大．【解答】解：计算器的功率约0.5mW；收音机的功率约1.5W；日光灯的功率约40W；彩电功率约为200W；根据I=，电压相等，电视机的功率最大，电流最大．故选D．2．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮．对此有下列几种猜想，其中可能的是（）①L2灯丝断了，灯座未短路②灯泡L2的电阻太小③灯泡L2两端电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路．A．①B．①③C．③④D．②⑤【考点】电路的三种状态．【分析】解答此题从以下知识点入手：（1）首先明确，串联电路中，电流处处相等；而灯泡的亮度由其实际功率决定，由电功率的计算式P=I2R可知，在电流一定时，实际功率大的电阻较大，即亮度大的阻值大，其两端的实际电压大；（2）已知两灯的额定电压相等，由公式P=知，在额定电压一定时，电阻越大，额定功率越小．根据上述分析对各选项逐一判断即可．【解答】解：①灯泡都发光，说明电路为通路，故错误；②由于两灯串联在电路中，所以通过小灯泡的电流相同；开关闭合后，灯泡L1较亮，灯泡L2较暗，说明前者的实际功率大，由P=I2R知，电流相同时，功率越大，阻值越大，因此灯L2的电阻太小，正确；③因为R1＞R2，而串联电路处处电流相等，由U=IR可知，灯L1两端的实际电压较大，错误；④串联电路处处电流相等，错误；⑤灯泡L2的灯座短路，为L1的基本电路，即L1亮，L2不亮，故正确．故选D．3．用如图所示的电路研究电流与电压的关系时，在进行“保持电阻不变”这一步骤时，实验要求的操作是（）A．保持滑动变阻器R′的滑片位置不动B．保持定值电阻R不变，调节R′滑片到不同的适当位置C．保持R的电压不变D．保持电路中的电流不变【考点】探究电流与电压、电阻的关系实验．【分析】电流跟电压、电阻有关，用控制变量法研究电流跟电压和电阻的关系．（1）研究电流跟电压的关系时，保持电阻不变，改变定值电阻两端的电压，讨论电流跟电压的关系；（2）研究电流跟电阻的关系时，保持电阻两端的电压不变，改变电阻大小，讨论电流跟电阻的关系．【解答】解：研究电流跟电压的关系时，保持电阻不变，通过移动滑动变阻器的滑片，改变定值电阻的电压和电流，讨论电流跟电压的关系，所以ACD错误，B正确．故选B．4．电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r则该电能表每千瓦时的实际转数应是（）A．2400r B．2000r C．1500r D．1200r【考点】电能表参数的理解与电能的求法；电功的计算．【分析】先利用公式W=Pt=UIt算出用电器消耗的电能，又已知电能表表盘实际转动的圈数n，可利用算出每消耗1kw•h的电能电能表表盘转的圈数．【解答】解：5min用电器消耗的电能为：W=Pt=UIt=220V×3A×5×60s=1.98×105J=0.055kW•h，∴==2000r/kw•h则电能表每kw•h的实际转数为2000r．故选B．5．如图所示电路，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大．下列故障判断可能的是（）A．L1灯短路B．L2灯短路 C．L1灯灯丝断开 D．L2灯丝断开【考点】电流表、电压表在判断电路故障中的应用．【分析】电路故障分为短路和断路：短路时，电路中有电流，并且电流较大；断路时，电路中无电流；先根据电流表示数的变化确定电路的故障，然后再根据电压表示数的变化确定故障的具体位置．【解答】解：当开关S闭合后，两表均有示数，过一会儿电流表示数突然变大，说明电路中电流变大，因此电路发生短路现象；又因为电压表示数变小，所以L1灯短路．故选A．6．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态．如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片．有一款汽车设计了一个提醒司机的电路：汽车启动，开关S1闭合，同时手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭．下列电路图符合上述设计要求的是（）A．B． C．D．【考点】串、并联电路的设计．【分析】由题意知：开关S1与S2是串联关系，分析各电路图找出符合条件的电路．【解答】解：（1）由题意可知，当开关S1与S2同时闭合时，指示灯亮，当开关S1与S2中有一个断开时，指示灯熄灭，由此可见，两开关是串联关系；（2）由电路图知，A图两开关与灯泡串联，符合要求，故A正确；图BCD电路中开关是并联关系，不符合要求．故选A．7．酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图．图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻．如果测试时电压表示数越大，表明（）A．传感器的电阻越大 B．通过传感器的电流越小C．测试到的酒精气体浓度越小 D．测试到的酒精气体浓度越大【考点】欧姆定律的应用；电阻．【分析】酒精气体传感器与定值电阻串联，电压表测的是定值电阻电压，电源电压U一定，电压表示数变大，由U=IR知电路电流变大，酒精气体传感器阻值变小，由传感器特点可知酒精浓度大小．越小，因为酒精气体传感器的电【解答】解：电压表示数越大，由U=IR知电流I越大，由I=知R传感器阻随酒精气体浓度的增而减小，所以测试到的酒精气体浓度越大．故选D．8．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电压表示数变大，电压表与电流表示数之比不变D．电压表示数变小，电压表与电流表示数之比变大【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据欧姆定律结合R1的阻值判断电压表与电流表示数之比的变化．【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．开关S闭合后，滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故A错误；由U=IR可知，R1两端的电压变小，即电压表的示数变小，故C错误；因电压表与电流表示数之比等于定值电阻R1的阻值，所以，电压表与电流表示数之比不变，故B正确，D错误．故选B．9．实验需要测量多组数据，以下四个实验中目的和其它实验不同的是（）A．探究串联、并联电路中的电流、电压规律B．伏安法测定值电阻的阻值C．探究使用定滑轮、动滑轮的特点D．探究杠杆平衡的条件【考点】物理学方法．【分析】实验进行多次测量的目的有：多次测量求平均值，减小实验误差；多次测量，获得多组实验数据，找出普遍规律；逐一分析各实验进行多次测量的目的，然后作出选择．【解答】解：A、探究串联、并联电路中的电流、电压规律，测多组数据的目的是：找出普遍规律；B、伏安法测定值电阻阻值，测多组数据的目的是：多次测量求平均值，减小实验误差；C、探究使用定滑轮、动滑轮的特点，测多组数据的目的是：找出普遍规律；D、探究杠杆平衡的条件，测多组数据的目的是：找出普遍规律；所以伏安法测定电阻是用多次测量求平均值来减小误差的，与ACD选项多次测量的目的是不同的．故选：B．10．飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示．关于黑匣子的等效电路中正确的是（）A．B．C．D．【考点】电路图设计．【分析】串联电路中各用电器相互影响，并联电路中各用电器可以单独工作、互不影响；串联电路中的开关控制整个电路；并联电路中，干路开关控制整个电路，支路开关只控制该支路上的用电器．【解答】解：根据题意可知，R1、R2可以单独工作，互不影响，因此它们为并联连接，并且它们都有相应的开关控制，故B选项的电路图符合题意．故选B．11．某市体育中考中利用“坐位体前屈测试仪”对学生进行身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．小明同学设计了四种电路（如图）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大．其中符合要求的电路是（）A．B．C．D．【考点】欧姆定律的应用．【分析】先识别电路，然后根据压力的改变，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压表和电流表示数的变化．【解答】解：A．电路为并联电路，电流表测滑动变阻器的电流，由并联电路中各支路独立工作、互不影响，当滑片向右滑动时，滑动变阻器接入电路的阻值增大，通过变阻器的电流变小，故A错误；B．电路为并联电路，电流表测定值电阻的电流，由并联电路中各支路独立工作、互不影响可知滑片移动时通过定值电阻的电流不变，即电流表的示数不变，故B错误；C．电路为串联电路，电压表测量变阻器两端的电压，当滑片向右滑动时，滑动变阻器接入电路的电阻增大，串联电路起分压作用，所以变阻器分得的电压变大，电压表的示数变大，故C正确；D．电路为串联电路，电压表测定值电阻两端的电压，当滑片向右滑动时，滑动变阻器接入电路的电阻增大，电流变小，根据欧姆定律可知定值电阻两端的电压变小，则电压表的示数变小，故D错误．故选C．12．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻R x的阻值，几个同学分别设计了如图所示的四种电路，其中可行的方法有（电源电压未知）：（）A．（1）（3） B．（2）（3） C．（2）（4） D．（1）（4）【考点】欧姆定律的应用；串联电路的电压规律．【分析】利用电压表和电流表，结合串、并联电路电流和电压特点以及欧姆定律，直接或间接得出被测电阻两端的电压和电流，根据R x=求出电阻，并且要注意电表正负接线柱的连接．【解答】解：（1）开关S1闭合，S2断开时R0和R x串联，电流表可以测出通过R x的电流I x；S2闭合时为R x的简单电路，不能直接或间接测量出R x的电压，所以不能求出R x的电阻．（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻R x的简单电路，电流表测通过R x的电流I x，根据R x=求出电阻．（3）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和R x串联，电压表直接测量R x两端的电压U x．根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压U0=U﹣U x，根据。
初中物理 江苏省扬州中学九年级上学期期中考模拟试物理 考试卷 考试题及答案.docx
xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:在国际单位制中，功率这个物理量的单位是：A．焦耳B．牛顿 C．瓦特 D．帕斯卡试题2:下列属于费力杠杆的是：A．起子 B．道钉撬 C．筷子 D．钢丝钳试题3:如图，O为支点，在A端施加一个力使杠杆在水平位置平衡，则这个杠杆：A.一定省力B.一定费力C.不省力也不费力D.都有可能试题4:如图所示，重为100N的物体A在水平拉力F的作用下，沿水平面以0.4m／s的速度作匀速直线运动，弹簧测力计的示数为5N。
不计滑轮、绳子、弹簧测力计的重力，忽略绳子与滑轮间的摩擦。
评卷人得分则：A. 拉力F的功率为4WB. 物体A受到水平面的摩擦力为5NC. 若物体A匀速运动2s，拉力F做功为4JD. 物体A受到的支持力和物体A对水平面的压力是一对平衡力试题5:《扬州创建全国文明城市》宣传栏中记述着：“某高楼大厦发生高空抛物不文明行为，一位老太太被抛下的西瓜皮砸伤……”，被抛下的西瓜皮在下落过程中逐渐增大的物理量是：A．重力势能 B．动能 C．重力 D．密度试题6:铜的比热容是铅的比热容的3倍。
质量相同的铜块和铅块，若它们升高的温度之比为1∶2，它们吸热之比为A.2∶3B.3∶2C.6∶1D.1∶6试题7:下列关于温度、内能、热量和做功的说法中正确的是：A．物体吸热，温度一定升高B．一个物体的温度升高，一定是外界对物体做功C．某一铁块，温度降低，内能一定减小 D．温度高的物体把温度传给温度低的物体试题8:两个相同的篮球，表面潮湿，从不同高度自由落至同一地面,留下的印迹如图所示.关于初始时篮球的重力势能，下列说法正确的是：A．落在a处的大B．落在b处的大C．两处一样大 D．无法比较大小试题9:某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。
扬州市高邮市九年级上学期教学质量检测物理卷
扬州市高邮市九年级上学期教学质量检测物理卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分）如图为杠杆的支点，为提高重物G，用一个与杠杆始终垂直的力使杠杆由竖直位置转到水平位置，在此过程中杠杆是（）A . 省力的B . 引导力的C . 先省力后费力D . 先费力后省力2. （2分）在每年一度的长春瓦萨国际冰雪节上，净月潭滑雪场都会举办滑雪活动．在滑雪运动中涉及的现象和对应的表述错误的是（）A . 滑雪板做的宽大﹣减小压强B . 人从山顶滑下﹣重力对人做功C . 人到达山脚不能马上停下来﹣受到惯性作用D . 利用滑雪杖撑地前进﹣物体间力的作用是相互的3. （2分） (2020九上·宝应开学考) 如图所示，杠杆处于平衡状态，F的力臂是（）A . OFB . ODC . OCD . OA4. （2分）一瓶水完全结成了冰，关于水结成了冰，下列说法正确的是（）A . 质量不变，密度不变B . 质量不变，体积不变C . 密度改变，体积不变D . 质量不变，密度改变5. （2分） (2017九上·盐都月考) 共享单车是指企业与政府合作，在校园、居民区、公交站点、公共服务区等提供自行车单车共享服务，是共享经济的一种新形态．关于共享单车以下说法正确的是（）A . 下坡时，人和车的势能全部转化为人和车的动能B . 刹车时，共享单车逐渐停下的过程中机械能转化为内能C . 座垫做得扁而平，增大受力面积，以增大它对身体的压强D . 人骑车时，停止蹬车后仍然向前走，是因为它受惯性作用6. （2分）(2017·滨州模拟) 下面关于热现象的说法，正确的是（）A . 物体温度升高一定是吸收了热量B . 汽车发动机用水作冷却液是因为水的比热容较小C . 从游泳池里上来感觉冷是由于水蒸发放热D . 冰在熔化时温度不变内能增加7. （2分）关于功率，下列说法正确的是（）A . 做功多的机器，功率一定大B . 做功时间短的，功率一定大C . 做相同的功，所用时间短的，功率一定大D . 以上说法都不对8. （2分）工人利用如图所示的滑轮组将一个重为300N的物体在10s内匀速提升2m，所用的拉力为150N，不计绳重和摩擦．以下有关滑轮组的说法正确的是（）A . 该滑轮组的机械效率约为83.3%B . 动滑轮的重力为100NC . 拉力的功率为90WD . 若用该滑轮组提升450N的重物，则机械效率不变9. （2分）下列说法中正确的是（）A . 处于静止状态的铁块机械能保持不变B . 功率大的机械，机械效率一定高C . 小车在平衡力的作用下不能保持匀速直线运动状态D . 踢出去的足球在地上越滚越慢，说明物体的运动需要力来维持10. （2分）(2014·河池) 使用简单机械匀速提升同一物体的四种方式如图所示，不计机械自重和摩擦，所需动力最大的是（）A . F1B . F2C . F3D . F411. （2分）下列关于功、功率、机械效率的说法中，正确是（）A . 机械效率越高，做功越多，功率越大B . 机械效率越高，做功越少，功率越大C . 机械的功率越大，做功越快D . 机械效率越高，做功越少，但功率不一定大12. （2分） (2016八下·普宁期末) 如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，则（）A . 左端下降B . 右端下降C . 仍然平衡D . 无法判断二、填空题 (共8题；共30分)13. （4分）(2011·柳州) 填空题（1）一个中学生的质量约为：50________（填上合适的单位），他跑100米所需的时间约为：11________（填上合适的单位）．（2）滑轮在生活中有着广泛的应用，在需要改变力的方向时，要使用________（选填“定滑轮”或“动滑轮”）；在需要省力时，要使用________（选填“定滑轮”或“动滑轮”）．14. （12分）阅读下列短文，完成文后问题。
江苏省扬州市高邮市2024-2025学年九年级上学期期中考试物理试卷(含答案)
2024～2025学年度第一学期期中学业质量监测试题九年级物理（考试时间：100分钟满分：100分）2024.11一、选择题（本题共12小题，每小题2分，共24分，每小题只有一个选项正确）1．如图所示的四种用具中，属于费力杠杆的是（）A．B．C．D．2．掷实心球是中考体测项目之一．若空气阻力不可忽略，则投掷后的实心球在上升过程（）A．动能变大，重力势能变大，机械能不变B．动能变小，重力势能变小，机械能不变C．动能变大，重力势能变小，机械能减小D．动能变小，重力势能变大，机械能减小3．根据你的生活经验，下列数值中最接近实际情况的是（）A．人从地上捡起一个鸡蛋并举过头顶，做功约为10JB．电话手表工作时电流约为1AC．初中生骑自行车时的功率约为80WD．电动自行车电池的电压约为220V4．2024年7月26日，第33届夏季奥林匹克运动会在法国巴黎开幕．如图所示为举重运动员做挺举时的几个状态图，下列关于该运动员对杠铃做功情况的分析不正确的是（）A．从发力到上拉的过程中做功B．从上拉到翻站的过程中做功C．从翻站到上挺的过程中做功D．举着杠铃稳定站立的过程中做功5．与下图所示的实物图相对应的电路图是选项中的（）A．B．C．D．6．小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示．杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满．杯口处的两个金属触点的作用相当于（）A．开关B．导线C．用电器D．电源7．如图甲所示是国产杲品牌的油电混合动刀汽车，该车的动力主要采源于汽油机，并配备了第二个动力源电池，这二者结合使用实现节能环保的效果．下列说法正确的是（）A．给汽车动力电池充电时，动力电池相当于电源B．如图乙所示是汽油机做功冲程，将机械能转化为内能C．汽车尾气中的“汽油味”越浓，燃料燃烧得越不充分，这会降低燃料的热值D、根据图丙中给出的信息知，该小汽车汽油机的效率为30%第7题图第8题图8．小敏在做“研究杠杆平衡条件”的实验时，先后出现杠杆右端下沉的现象．为使杠杆水平平衡，下列操作正确的是（）A．图甲和图乙中右端的平衡螺母都向左调节；B．图甲中右端平衡螺母向右调节，图乙中右侧钩码向右移动C．图甲中右端平衡螺母向左调节；图乙中左侧钩码向左移动D．图甲中右端平衡螺母向左调节；图乙中友侧钩码向右移动9．乘坐高铁可直接刷身份证进站，闸机口通过人脸识别系统确保“人”一致．闸机门“证99才打开通行．用M代表闸门，则如图中电路可实现上述要求的是（）A．B．C．D．10．教室内的两盏日光灯都在正常工作，其中一盏灯L1较亮，另一盏灯L2较暗，则灯L1、L2两端的电压U1、U2的关系为（）A．U1<U2B．U1=U2C．U1>U2D．无法确定11．如图所示是整理的第12章“机械能和内能”的单元知识结构图，图中①②③处依次填写的内容是（）A．单摆、扩散、热值B．温度计、燃烧、比热容C．热机、做功、热传递D．热机、热传递、做功第11题图第12题图12．小明和兴趣小组的同学们利用如图所示的装置探究斜面的机械效率，同学们对实验过程和装置发表了下列不同的看法，其中正确的有（）A．斜面是一种可以省功的机械B．匀速拉动木块的过程中，木块的机械能是不变的C．本实验中，用质量相同的小车替代木块，可提高斜面的机械效率D．匀速拉动木块时，木块所受拉力与摩擦力是一对平衡力二、填空题（本题共9小题，每空1分，共30分）13、使用机械可以极大地减轻人们的劳动强度，提高工作效率．（1）如图甲，工人在铺设电缆时，要在装弯处安装一组导向轮．这组导向属于_________（动滑轮/定滑轮），其主要作用是___________________；（2）如图乙，园林工人使用的剪刀可以省_________；（3）如图丙，盘山公路相当于简单机械中的_________，可以省力；（4）如图丁，生活中开门的钥匙相当于简单机械中的_________，转动手柄处可以省力．甲乙丙丁第13题图14．高空抛物现象被称为“悬在城市上突的痛”．据报道：一个50g的鸡蛋从18楼落下来就可以砸破行人的头骨，从25楼落下可使人当场死亡．由此可知，鸡蛋的重力势能与_________有关，下落过程是将_________能转化为_________能．15．巴黎奥运会上智能设备广泛应用，一款重为500N的智能机器人受到60N的水平牵引作用，在水平面上以08 m/s速度匀速运动了10s，重力做功_________J，牵引力对机器人做功_________J，牵引力功率为_________W．16．如图所示图A、B、C、D是四冲程汽油机的工作示意图，图E、F是演示实验的承意图，B图是_________冲程，与它原理相同的是_________图所示的演示实验，此冲程将_________能转化为_________能，若它在1s内完成20个工作循环，则飞轮的转速为_________r/min．第16题图第17题图17．如图所示，将重为300N的物体匀速提升2m，在实际工作时机械效率75%．则该滑轮组的有用功为_________J，总功为_________J，绳端的拉力为_________N．18．小越参加一次长跑，身体消耗的能量为6×106 J，这些能量相当于完全燃烧0.5kg的干木柴才能得到，则干木柴的热值为_________J/kg，如果用掉一半后，干木柴的热值将_________（变大/变小/不变）．如果这些热量的42%被1标准大气压下质量为10kg，初温为32℃的水吸收，则水温能升高_________℃．19．华为手机拥有反向无线充电的技术；将其他手机置于华为手机上，就能给其他手机充电．此时，华为手机相当于电路中的_________（电源/用电器）．小明用充电宝同时给两部手机充电，两部手机之间是_________（串联/并联）．使用时，充电宝上的发光二极管会发光，发光二极管由_________（超导体/半导体）材料构成．20．小明往做“用电流表测量电流”的实验中，电路如图所示，他使用2节新干电池串联作为电源供电，闭合开关后，电流表A1、A2的示数如图所示．则L1两端的电压是_________V，通过灯L1的电流为_________A，通过灯L2的电流为_________A．第20题图第21题图21．如图所示，电源电压是3V且保持不变，S闭合后取压表示数为1V，则灯L2两端的电压为_________V；若断开开关，电压表示数将_________（变大/变小/不变）．三、解答题（本题共8小题，第22、23题各6分，第24题5分，其余每空1分，共46分）22．（1）如图甲是《水浒传》中风雪山神庙的情节，林冲用长枪挑着酒葫芦在雪中行走，其简化图如图乙所示．O为肩膀处的支点，A为左手握枪处，请在图乙中画出作用在A点的最小动力F1及酒葫芦受到的重力G．（2）站在地面的人用如图的滑轮组提起重物，请画出绕绳方法．（3）如图所示实物电路，请用笔画线代替导线按要求完成电路连接．要求：两灯并联，开关控制整个电路．23．城市里有一批旧房改造的项目，工人师傅正在用如图所示的滑轮组提升建筑材料．工人师傅用300N的拉力F将大熏为480N的建筑材料匀速拉起，在10s内建筑材料上升了2m．求：（1）拉力F做功的功率是多少?（2）滑轮组的机械效率是多少?（3）请你为工人师傅提出两个有效提高滑轮组机械效率的措施。
江苏省扬州市九年级上学期物理期中考试试卷
江苏省扬州市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共20题；共40分)1. （2分） (2016九·鞍山月考) 下列现象中，不能说明分子处在永不停息的无规则运动中的是（）A . 花开时香味扑鼻B . 清晨大雾弥散C . 红墨水在水中散开D . 衣柜里的樟脑丸过一段时间变小了2. （2分） (2019九上·甘井子期末) 有一种利用玻璃纤维和碳纤维制成的“发热纸“，末端接上电池不久后就会发热，用它可以包装面包等小食品，这种“发热纸”中发生的能量转化是（）A . 内能转化为电能B . 电能转化为内能C . 化学能转化为电能D . 电能转化为化学能3. （2分）物体的温度升高了，那么物体（）A . 一定吸收了热量B . 一定是物体对外做功C . 一定是外界对物体做了功D . 可能是物体吸收了热量，也可能是外界对物体做了功4. （2分）(2017·深圳模拟) 如图，用酒精灯给试管中的水加热，一段时间后橡皮塞被冲开，下列说法正确的是A . 酒精灯中酒精的质量越大，酒精的热值越大B . 酒精燃烧放出的热量能全部被试管中的水吸收C . 试管中水的内能增加是通过做功的方式实现的D . 橡皮塞被冲开的能量转化情况与内燃机做功冲程相同5. （2分）(2017·绵阳) 如图所示，酒精灯对烧杯中一定质量0℃的冰水混合物加热，至沸腾后继续加热一段时间．下列说法正确的是（）A . 冰水混合状态，冰和水的总内能不变B . 温度升高过程中，烧杯中水的机械能增加C . 温度升高过程中，烧杯中水的内能不变D . 沸腾过程中，烧杯中水的内能减少6. （2分）(2018·海陵模拟) 我国“天宫一号”航天器于2018年4月2日完成使命重返地球，落入南太平洋中。
如图所示是“天宫一号”在轨道运行时的姿态。
下列有关“天宫一号”的说法中错误的是（）A . 在轨道运行时，“天宫一号”的太阳能帆板可将太阳能转化为电能B . 在轨道运行时，“天宫一号”从远地点向近地点运行时将势能转化为动能C . 返回地球途中，“天宫一号”相对于地球是运动的D . 返回地球途中，“天宫一号”外壳经过大气层时被烧毁是通过热传递增大内能7. （2分） (2017九上·深圳期中) 关于热学知识，下列说法错误的是（）A . 所有物体的分子都在不停地做无规则运动B . 汽车的动力是由汽油机的做功冲程提供的C . 热量可以从内能小的物体传递给内能大的物体D . 升高相同的温度，比热容大的物体，吸收的热量多8. （2分）一个开关同时控制一个电铃和一个电灯，则电铃和电灯的连接方式是（）A . 一定是串联B . 一定是并联C . 可能串联也可能是并联D . 无法判断9. （2分） (2016九上·景泰期中) 同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下，你认为其中可能的是（）A . 在a电路中，当灯L1 和灯L2 都发光时，取下灯L1 ，灯L2 将不会熄灭B . 在a电路中再串联一个小灯泡，接通电路后，灯L1 和灯L2 发光会变亮C . 在b电路中，当灯L1 和灯L2 都发光时，取下灯L1 ，灯L2 将不会熄灭D . 在b电路中，当灯L1 和灯L2 都发光时，取下灯L1 ，灯L2 将会熄灭10. （2分）摩擦起电说明（）A . 原子由带电的部分组成B . 原子体积很小C . 分于是由原于组成的D . 原子核是由中子和质子组成的11. （2分） (2016九上·天河期中) 质量相等、初温相同的水和酒精，分别用两个相同的加热器加热（不计热量损失），加热过程中温度随时间的变化图线如图所示，关于a、b两种液体的鉴别结论不正确的是（）A . 使用“相同的加热器”的目的是为了使水和酒精在相同时间内升高相同温度B . 图象中a曲线代表的物质是酒精C . 横轴的时间越长表示物质吸收的热量越多D . 图象越陡峭表示在相同时间内物质的温度变化量越大12. （2分）现在控制楼道照明灯的开关大多采用延时开关，即开关闭合2min后会自动断开。
2017-2018学年度第一学期期中考试九年级物理试卷及答案
2017-2018学年度第一学期期中考试九年级物理试卷本试卷分卷Ⅰ和卷Ⅱ两部分.卷Ⅰ为选择题，卷Ⅱ为非选择题。
本试卷满分为100分，考试时间90分钟。
卷Ⅰ（选择题，共36分）一、选择题：本大题共12个小题。
每小题只有一个选项符合题意，每小题3分，每小题3分。
本题共36分。
1.下列各物理量中，有一个物理量的单位与其他三个物理量的单位不同，它是 ……（ ） A. 内能 B. 热值 C. 功 D. 热量2．下列四组物质中，通常情况下都属于导体的一组是…………………（ ） A. 水银、大地、石墨 B. 玻璃、陶瓷、人体 C. 塑料、空气、橡胶 D. 盐水、煤油、蒸馏水3．如图1所列现象不能说明分子之间有引力的是……………………（ ）A. 两块铅块结合在一起B. 测力计的示数变大C. 两个露珠相遇后变成一个露珠D. 气体容易被压缩4．水的比热容较大这一特点在日常生活中有广泛的应用。
下列事例中不属于应用这一特点的是 ( ) A. 培育水稻秧苗时往稻田里灌水 B. 用水来冷却汽车发动机 C. 炎热的夏天，往室内地面上洒水降温 D. 冬天供暖时用水作循环液5．将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味．厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是（ ） A. 在炒肉片过程中，肉片的温度升高，内能增加 B. 附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发 C. 在炒肉片过程中，肉片内能增加主要通过做功实现的D. 附近能闻到肉香体现了分子在不停地做无规则的运动6. 如图3所示，在做“连接串联电路”的实验中，许多同学闭合开关后发现灯泡L 1比L 2亮，则（ ）A. 通过L 1的电流大B. 通过L 2的电流大C. 通过两灯的电流一样大D. 无法判断两灯的电流大小7. 楼道里的声光控开关工作原理是：“光控开关（天黑时自动闭合，天亮时自动断开）；“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。
2017-2018年江苏省扬州市广陵区竹西中学九年级(上)期中物理试卷带参考答案
2017-2018学年江苏省扬州市广陵区竹西中学九年级（上）期中物理试卷一、选择题（本题共12小题，每小题2分，共24分．每小题只有一个选项正确）1．（2分）如图所示的各种工具中属于省力杠杆的是（）A．钓鱼的鱼杆B．夹食物的筷子C．门把手D．扫地的扫把2．（2分）在登楼梯比赛中，小明同学从一楼匀速登上五楼，共用了12s，则他登楼时克服重力所做功的功率最接近于（）A．5W B．50W C．500W D．5000W3．（2分）小夏推箱子经历了如图所示的过程，最终箱子被推出后又向前滑行了一段距离，对上述过程中涉及到的物理知识，分析正确的是（）A．图丙：小夏对箱子做的功小于推力与箱子移动距离的乘积B．图甲：因为小夏对箱子施加了力，所以小夏对箱子做了功C．图乙：因为箱子受到的摩擦力大于推力，所以小夏没推动箱子D．图甲：因为箱子没动，所以小夏没有对箱子施加力的作用4．（2分）如图，用滑轮组竖直向上提升重物，不计绳重和摩檫，下列措施能提高滑轮组机械效率的是（）A．减小动滑轮的重力B．增大重物上升的高度C．减小定滑轮的重力D．增大重物上升的速度5．（2分）小明同学的体重为500N，他用重为10N的水桶提着重100N的水登上5m高的教室使用，在这一过程中，他做的有用功和额外功分别是（）A．500J 50J B．500J 2550J C．550J 2500J D．3000J 50J6．（2分）2016年8月16日，我国用长征二号丁运载火箭成功将世界首颗量子科学实验卫星（简称“量子卫星”）“墨子号”发射升空，如图所示，火箭在加速上升的过程中（）A．动能不变，重力势能增加，机械能增加B．动能增加，重力势能不变，机械能增加C．动能增加，重力势能增加，机械能增加D．动能不变，重力势能不变，机械能不变7．（2分）如图，为探究能量转化，小明将小铁块绑在橡皮筋中部，并让橡皮筋穿入铁罐、两端分别固定在罐盖和罐底上。
实验装置做好后让它从不太陡的斜面上滚下，发现橡皮筋被铁块卷紧了，接着铁罐居然能从斜面底部自动滚上去!以下有关能量转化的判断，正确的是（）A．铁罐在斜面上从最高处滚到最低处，主要是重力势能转化为动能B．铁罐在斜面上从最高处滚到最低处，主要是弹性势能转化为动能C．铁罐在斜面上从最低处滚到最高处，主要是动能转化为重力势能D．铁罐在斜面上从最低处滚到最高处，主要是弹性势能转化为重力势能8．（2分）在进行如图所示的实验或有关装置工作时，能量转化情况相同的是（）A．乙和丁B．甲和丙C．甲和乙D．丙和丁9．（2分）关于温度、内能和热量，下列说法正确的是（）A．物体内能增大，一定从外界吸收热量B．汽油机在做功冲程把机械能转化为内能C．物体内能减少时，温度可能不变D．锯条锯木板时，锯条的内能增加，木块的内能减少10．（2分）烈日当空的夏日，小明打着赤脚走在小河边，发现岸上的石头热得烫脚，而河水却比较凉，其主要原因是（）A．水吸收的热量少，因此河水比岸上的石头的温度低B．这是小明的错觉造成的，实际上岸上的石头与水的温度相同C．石头的吸热能力强，因此石头升温快D．水的比热容比石头的大，在受到太阳同样照射的情况下，水升高的温度少11．（2分）用相同的加热装置给质量相等的甲、乙两种液体同时加热，两种液体的温度随时间的变化如表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页（共36页） 2017-2018学年江苏省扬州市高邮市九年级（上）期中物理试卷 一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项正确） 1．（2分）下列工具在使用时属于费力杠杆的是（ ）
A． 独轮车
B． 羊角锤
C． 镊子
D． 起子 2．（2分）如图所示的四种情景中，人对物体做功的是（ ）
A． 把箱子搬起来 第2页（共36页）
B． 司机推车未动
C． 背着书包在水平路面匀速行走
D． 足球离开脚，在草地上滚动的过程中 3．（2分）小明用20s从一楼走到三楼教室，他上楼的功率可能是（ ） A．2w B．20w C．200w D．2000w 4．（2分）山区的公路多修成环绕山坡的盘山公路如图所示，这样车辆向上行驶时可以（ ）
A．减小所必需的牵引力 B．减小所做的功 C．提高机械效率 D．提高发动机功率 5．（2分）体育课上甲、乙两位同学比赛举杠铃，甲比乙高，如果他们举起相同质量的杠铃所用时间相等，如图所示则（ ）
A．甲、乙做功相等，乙的功率较大 B．甲做功较多，甲、乙功率相等 第3页（共36页）
C．甲做功较多，功率较小 D．甲做功较多，功率较大 6．（2分）下列关于内能、温度、热量说法的正确的是（ ） A．温度高的物体比温度低的物体含有的热量多 B．物体温度升高，内能一定增加 C．热量总是从内能大的物体向内能小的物体转移 D．0℃的物体没有内能 7．（2分）酒精灯里的酒精用掉了一半后，剩下的酒精（ ） A．比热容不变，热值变为原来的一半 B．比热容和热值均不变 C．热值不变，比热容变为原来的一半 D．比热容和热值均变为原来的一半 8．（2分）下列用电器工作时，将电能全部转化为内能的是（ ）
A． 电视机
B． 电冰箱
C． 电风扇
D． 电水壶 9．（2分）下列电路图连接正确的是（ ） 第4页（共36页）
A． B． C． D． 10．（2分）下列材料在通常情况下属于绝缘体的是（ ） A．石墨 B．人体 C．硅 D．陶瓷 11．（2分）小明一家三口想采用投票的方式决定国庆假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此，小明用三只开关、两节干电池和一只小灯泡制作了一个简易投票装置，三人各控制一只开关（闭合表示同意，断开表示不同意），表决的规则是：只要灯亮就决定去旅游。以下电路符合要求的电路是（ ）
A． B． C． D． 12．（2分）如图所示是小明在运动会上推铅球的场景，从铅球离手在空中运动到最后落到地面的过程中，动能Ek随时间t的变化关系是（ ）
A． B． C． D． 二、填空题（本题共10小题，每空1分，共30分） 第5页（共36页）
13．（3分）如图所示的两个滑轮中，学校旗杆顶端安装的滑轮是 （选填“甲”或“乙”），使用该滑轮的好处是 ；若滑轮的自重和摩擦不计，当分别用F甲、F乙匀速提起同一物体时，则F甲、F乙的大小关系是：F甲 F乙．（选填“＞”、“＜”或“=”）
14．（2分）如图，重为200N的物体在大小为80N的水平拉力F作用下，向右匀速运动了20m，所用的时间为40s，则拉力做的功是 J，拉力做功的功率为 W。
15．（2分）如图，“愤怒的小鸟”是一款风靡世界的小游戏，当小鸟从弹弓水平射出飞向目标时，将 能转化为 能。
16．（2分）汽车散热器常用水作为冷却剂，这是因为 ；当汽车散热器散热时，通过 方式改变了水的内能。 17．（1分）小明用打气筒给自行车轮胎打气后，发现外壁变热了，他认为是打气筒的活塞与筒壁上下摩擦做功使筒外壁变热了；而小红认为是活塞压缩气体做功使气体内能增大，温度升高，通过热传递使气筒外壁变热。其实只要用手分别触摸一下气筒外壁的上部和下部，若两处温度 时，则小红的看法是正确的。 18．（5分）如图，该冲程是汽油机的 冲程，此冲程中能量的转化是 能转化为 能，如果该机飞轮转速是2400r/min，则它每秒钟内对外做功 次，完成 个冲程。 第6页（共36页）
19．（2分）如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量相同，烧杯内的液体质量也相同。比较不同物质的比热容，应选择图 进行实验；比较不同燃料的热值，应选择图 进行实验。
20．（5分）如图所示，电路中有两盏灯，三个开关，如果只闭合开关S2，则L1、L2的连接方式是 ；如果要使L1、L2并联，应闭合开关 ；在此电路中不允许同时闭合开关 ，否则会造成 ，容易损坏 ，这是不允许的。
21．（3分）如图所示电路，闭合开关后，L1、L2两灯的连接方式是 ，若两个电压表的指针偏转情况均如图所示，则灯L1的电压是 V，灯L2的电压是 V。
22．（5分）如图所示是一种自动测定油箱内油面高度的装置。 （1）图中的R相当于电学中的什么元件？ （2）电路中接入电阻R′的作用是 （3）图中的油量表是用 （选：电流/电压）表改装而成的 （4）当油箱中的油面下降时，箭头向 （选：a/b）运动，油量（电表） 第7页（共36页）
表的示数 。（选：变大/变小/不变） 三、解答题（本题共10小题，共46分．解答24、25题时应有解题过程） 23．（2分）如图甲所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。
24．（2分）要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
25．（2分）如图，使用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。
26．（6分）小明家的太阳能热水器每天可以将100kg的水从20℃加热到70℃。 （1）这些水吸收的热量为多少？[C水=4.2×103J/（kg•℃）] （2）如果是阴雨天气则需要用天然气热水器将这些水加热，不考虑能量损失，那么加热这些水需要多少m3的天然气？（q天然气=2.1×107J/m3） （3）请你说出使用太阳能热水器的优点。（说出一点即可） 27．（6分）小红家的新房正在装修，现在工人用如图所示的滑轮组来提升装修材料，已知工人在20s内用80N的拉力将重为200N的装修材料提升到10m高的 第8页（共36页）
四楼。求： （1）拉力所做的有用功； （2）该滑轮组的机械效率； （3）拉力的功率。
28．（9分）在“探究杠杆的平衡条件”实验中，每个钩码重力相等，杠杆刻度均匀。 （1）如图甲所示，为使杠杆在水平位置平衡，应将右端的平衡螺母向 侧调节。 （2）如图乙所示，杠杆上的刻度均匀，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂 个相同的钩码；当杠杆平衡后，将A、B两点下方所挂的钩码同时朝靠近支点O的方向各移动一小格，则杠杆的 （选填“左”或“右”）端将下沉。 （3）如图丙所示，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数大小将 ，原因是 。 29．（5分）如图所示是小明设计的探究“动能大小与哪些因素有关”的实验装置，让钢球从斜面上由静止释放，钢球下滑后撞击斜面底部的木块，请回答下列问题：
（1）实验中是通过观察 来判断钢球的动能大小。 （2）如图甲所示，让同一个钢球从斜面上的不同高度由静止滚下，是为了探究 第9页（共36页）
钢球动能的大小与其 的关系；得出的结论是： 。 （3）在探究动能与质量的关系时（如图乙所示），小明将质量不等的钢球从斜坡的同一高度释放，这样做的目的是 。 （4）实验中若使用的木块质量较大，为保证较好的实验效果，方法有多种，请说出你的一种方法： 。 30．（6分）在“探究并联电路电流的特点”实验中： （1）小明先将老师提供的器材连接成如图甲所示的并联电路，闭合开关后，发现L1亮，L2不亮，则该电路可能出现的故障是 。 （2）排除故障后，小明将电流表接到C处测电流时，闭合开关发现电流表指针偏转如图乙所示，其原因是 。 （3）纠正错误后，测出A、B、C三处的电流分别为IA=0.3A，IB=0.24A，IC=0.54A，在表格中记录数据后，接着的实验步骤是 A．分析数据，得出结论 B．更换不同电压的电源，再测出几组电流值 C．整理器材，结束实验 D．更换不同规格的小灯泡，再测出几组电流值 （4）实验完成后，小明觉得每次更换电流表的位置很麻烦，于是他在原有器材的基础上，添加一个开关，又设计了一个电路，这样就不用更换电流表的位置，可直接测出A、B、C三处的电流，请在上面的虚线框中画出小明设计的电路图。
31．（5分）小明在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想。 猜想一：导体的电阻可能与导体的材料有关。猜想二：导体的电阻可能与导体的长度有关。 猜想三：导体的电阻可能与导体的横截面积有关。 实验室提供了4根电阻丝，其规格、材料如下表所示 （1）实验中应通过比较 的大小，来比较电阻丝电阻的大小，达到验证猜想的目的。
