总图的竖向布置设计
浅谈山区项目总平面布置与竖向布置设计
2.1适应厂区地质条件
总平面布置时必须充分了解并分析已定厂址及其周围工程地质及水文地质情况，各建筑物、构筑物、设备设施要合理避开不良工程地质，如滑坡、断裂、岩溶等，采矿陷落圈、错动区，确保场地的安全使用。
2.2合理利用厂区自然地形
不同的建设地点有不同的地形、地貌特点，总平面布置应充分利用地形条件，因地制宜，合理布置建、构筑物等。
在场地排洪、场地排雨水设计时可以根据具体情况将二着结合起来综合考虑。
7.结语
工矿企业建设地点多处于山区，地形复杂，总平面布置、竖向布置考虑因素多。要布置合理的总平面、竖向布置，需要掌握不同场地的特点，结合具体项目生产工艺流程，将总图布置与竖向布置紧密结合，统一考虑，满足建设项目总平面及布竖一般要求，保证企业生产使用性和建设的合理性、经济性。
2.3符合工艺流程要求
总平面布置应符合工艺流程，保证生产流程合理性和联系性，同时各个设施之间具有较好的联系，避免出现不合理的流程往复，物料迂回运输。
2.4总图布置紧凑合理，节约建设用地
为了合理利用节约每一寸土地，在总平面布置中应合理紧凑的进行建筑物、构筑物等布置。
在满足防火、卫生等要求下合理缩小建筑物、构筑物间距，建筑物功能相近时，可考虑合并布置，采用联合厂房，组合集中布置；生活福利设施可以采用竖向叠加，提高建筑物层数，减少占地面积。
6.场地防排洪设计
山区工业场地建筑物四周一般地表径流系数大、山坡汇水量大，山坡洪水对厂区存在很大威胁。场地防洪应以总平面布置为依据，组织全面、有效的排雨水系统使得场地四周山坡汇水有组织排出场地，保证场地不被洪水淹没且使厂区雨水能迅速排除。
场地防洪、排水设计一般要求为：厂区外缘的排洪沟不宜穿越厂区；厂区边缘山坡上宜设截洪沟；厂区排水宜采用明沟与暗管相结合的排水方式；排洪沟的位置应选择地形平缓、地质稳定地带。
分析建筑总平面图的竖向设计和绿化布置
分析建筑总平面图的竖向设计和绿化布置摘要：随着我国城市化建设步伐不断加快，大型建筑综合体，高层和超高层建筑纷纷涌现，现代化建筑普遍具有形体高、楼层多、规模大、功能全等特点，一旦发生问题则后患无穷，建筑安全设计的重要性越发凸显。
因此，做好建筑工程审图工作，保证建筑工程审图的准确性尤为重要，从源头上消除建筑中可能存在的安全隐患。
关键词：建筑;总平面图;竖向设计;绿化布置引言在建筑施工图设计过程中，建筑专业的一个非常重要的设计内容就是建筑的防水设计，深入分析防水方法以及防水设计要点能够提供给实际工程一个准确的参考，使防水设计的合理性得到提升。
在对其进行具体设计的时候，根据实际的建筑工程具体情况来对防水施工方案进行详细的设计，在施工图纸中落实具体的施工方法以及设计要求，以此来更好地指导具体的工程施工，从而防水工程的建设质量也会因此得到提高。
1 BIM技术的应用BIM技术在图纸设计阶段中的应用。
设计人员可以利用BIM技术针对设计图纸，进行建筑工程施工设计模型的创建，通过使用碰撞检测技术，检测设计中存在的问题，以此对设计图纸进行合理调整，同时完善相应的设计校核报告、碰撞检测报告等相关资料信息，确保施工图纸设计的质量。
BIM技术在设计变更中的应用。
相关工作人员需要时刻关注设计变更文件，以此对BIM模型进行及时更新，保证设计变更的内容不会使建筑工程施工出现新的问题，影响建筑工程的施工质量。
另外，施工单位还要对更新后的模型构件及相应的变更单编号进行一一对应，确保相关数据信息具有可追溯性。
使严格把控贯穿于施工设计阶段。
施工单位需要将BIM技术充分应用到建筑工程的施工建设中，对BIM技术的应用需要加强管理，并对其应用过程进行严格把控，同时针对各分包BIM工作建立完善监督管理体系。
2施工图三维数字化审查系统技术施工图三维数字化审查系统需要具备统一的审查标准，并能够在线上审查过程中严格加以执行，同时它还应该具备审查低出错的能力，更重要的是它应该能适应规范修订的改变而调整审查标准以满足使用要求。
化工企业总图设计方法探讨
化工企业总图设计方法探讨摘要：化工企业总图设计系统性非常强，包括了总平面布置、竖向布置以及管线综合布置等内容。
在化工企业规模不断增加的情况下，产品种类也在逐渐的增多，总图设计需要考虑的内容更多，除了要满足实际生产需求以外，还必须要兼顾经济性要求。
本文对化工企业总图设计要求以及基本原则进行了简单的分析，并结合案例对总图设计要点作出了初步的探讨。
关键词：化工企业；总图设计；平面布置化工企业总图设计需要以实际需求为根本，在确定建设规划用地的前提下进行全面性的设计规划，在企业生产工艺标准以及安全规范的范围内进行，争取达到高效化开发利用的效果。
鉴于总图设计的系统性与复杂性特点，就需要遵循专业原则，做好每一个要点控制，通过对各个要素的分析，统筹全局完成整体性规划设计，满足企业生产经营发展要求。
一、总图设计特点1.时空性时空性特点包括空间与时间两个层面，空间便是企业实际经营的整体方向超出预设的时间延续性，而时间则是企业内部对不同区块应用的灵活性。
化工企业总图设计需要从多个角度出发，合理规划各方面要素，并对来自不同方面的干扰因素进行分析，综合考量全面分析，提高设计方案对不同环境的适应性[1]。
2.参与性参与性特点指的是不同学科存在的干预性以及设计过程中所具有的共享性。
总图设计综合性非常强，并非一个学科就能实现的，而是要通过众多学科的同时参与以及相互影响，实现资源的优化配置以及高度共享，才能够确保设计方案的可行性。
3.动态性总图设计的基础是要实现整体规划，然后再从多个角度展开进行更为细致的规划，全面搜集多方信息，并结合企业实际情况进行针对性处理，妥善完成每项内容，更大程度上做到动态化管理和调节，提高设计方案的科学性，避免因为设计不合理而影响后期企业的正常运营发展。
二、总图设计基本原则1.一致性原则总图设计涉及到的内容众多，这样在实际操作中，就需要合理控制各部分，将相互之间的影响降到最低，并通过科学规划，达到企业经营所需的效果。
总图的竖向布置设计
总图的竖向布置设计
王海锋
【期刊名称】《石油化工建设》
【年(卷),期】2009(031)002
【摘要】论述了总图设计中竖向设计的方法和原理,对总图设计中的场地平整,场地与道路竖向设计、建构筑物竖向设计、以及局部竖向设计等进行了阐述,分析了总图竖向优化的重要性.
【总页数】2页(P69,73)
【作者】王海锋
【作者单位】中国石化工程建设公司,北京,100101
【正文语种】中文
【中图分类】TU2
【相关文献】
1.浅述矿山总图台阶式竖向布置 [J], 刘永红
2.总图竖向布置设计 [J], 甄建超;牛建娣
3.总图竖向布置设计优化和土方工程量计算绘图 [J], 胡金芳
4.关于台阶式场地的总图竖向布置 [J], 叶志昊; 魏昆仑
5.山地丘陵太阳能光伏场地的总图竖向布置方案比选 [J], 宋晓萌
因版权原因，仅展示原文概要，查看原文内容请购买。
基于竖向设计的总图设计研究
（下转13页)不论平坦场地或坡地场地，都必须进行竖向设计，给出建、构筑物的设计标高，进行场地排雨水设计，使工厂总图布局与地形密切配合，以便做出优秀的场地规划布局和工厂总图设计。
而且，很多工程由于地形、地质较复杂，支挡构筑物和排水构筑物多，竖向设计不仅难度较大，而且关系到方案的可行性、经济性与场地利用的合理性，因此，竖向设计的重要性更为突出，对此进行全面的探讨也十分必要。
1 竖向设计概述1.1 竖向设计概念竖向设计（或称垂直没计、竖向布置）是对场地的自然地形及建、构筑物进行垂直方向的高程（标高）设计；既要满足使用要求，又要满足经济、安全和景观等方面要求。
竖向设计作为工厂总图运输设计的一个重要环节，应与总平面布置同时考虑，配合进行。
1.2 竖向设计的基本任务竖向设计的基本任务是利用和改造建设用地的原有地形，具体包括以下几方面：1）选择场地的竖向布置形式，进行场地地面的竖向设计。
2）确定建筑物室内外地坪标高，构筑物关键部位（如焦炉机械轨道顶）的标高，物料堆场和检修场地的设计标高，场地内道路标高和坡度。
3）组织地面排水系统，保证地面排水通畅，不积水。
4）安排场地的土石方工程．计算土石方填、挖方量，使土石方总量最小，填、挖方接近平衡，未平衡时选定取土或弃土地点。
5）进行有关工程构筑物（挡土墙、边坡）与排水构筑物（排水沟、排洪沟、截洪沟等）的具体设计。
1.3 竖向设计的原则1.3.1 满足建、构筑物的功能布置要求要按照建、构筑物使用功能要求，合理安排其位置，使建、构筑物间交通联系方便、简捷、通畅，并满足消防要求，符合景观环境及生态环境要求。
1.3.2 充分利用自然地形充分利用自然地形，对地形的改造要因地制宜，并应充分考虑工厂建构筑物布局，减少土石方工程量和各种工程构筑物的工程量，并力求填、挖方就近平衡，运距最短，从而降低工程造价。
满足各项技术规程、规范要求，符合工艺流程要求，保证工程建设与生产期间的稳定和安全。

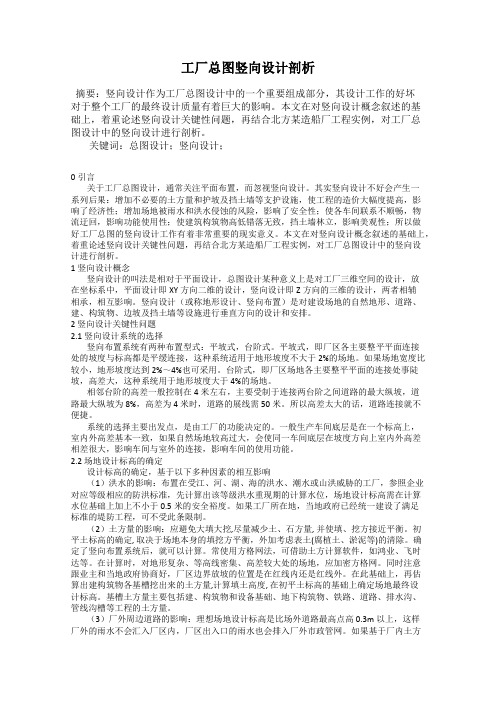

工厂总图竖向设计剖析
工厂总图竖向设计剖析摘要：竖向设计作为工厂总图设计中的一个重要组成部分，其设计工作的好坏对于整个工厂的最终设计质量有着巨大的影响。
本文在对竖向设计概念叙述的基础上，着重论述竖向设计关键性问题，再结合北方某造船厂工程实例，对工厂总图设计中的竖向设计进行剖析。
关键词：总图设计；竖向设计；0引言关于工厂总图设计，通常关注平面布置，而忽视竖向设计。
其实竖向设计不好会产生一系列后果：增加不必要的土方量和护坡及挡土墙等支护设施，使工程的造价大幅度提高，影响了经济性；增加场地被雨水和洪水侵蚀的风险，影响了安全性；使各车间联系不顺畅，物流迂回，影响功能使用性；使建筑构筑物高低错落无致，挡土墙林立，影响美观性；所以做好工厂总图的竖向设计工作有着非常重要的现实意义。
本文在对竖向设计概念叙述的基础上，着重论述竖向设计关键性问题，再结合北方某造船厂工程实例，对工厂总图设计中的竖向设计进行剖析。
1竖向设计概念竖向设计的叫法是相对于平面设计，总图设计某种意义上是对工厂三维空间的设计，放在坐标系中，平面设计即XY方向二维的设计，竖向设计即Z方向的三维的设计，两者相辅相承，相互影响。
竖向设计（或称地形设计、竖向布置）是对建设场地的自然地形、道路、建、构筑物、边坡及挡土墙等设施进行垂直方向的设计和安排。
2 竖向设计关键性问题2.1竖向设计系统的选择竖向布置系统有两种布置型式：平坡式，台阶式。
平坡式，即厂区各主要整平平面连接处的坡度与标高都是平缓连接，这种系统适用于地形坡度不大于2%的场地。
如果场地宽度比较小，地形坡度达到2%～4%也可采用。
台阶式，即厂区场地各主要整平平面的连接处事陡坡，高差大，这种系统用于地形坡度大于4%的场地。
相邻台阶的高差一般控制在4米左右，主要受制于连接两台阶之间道路的最大纵坡，道路最大纵坡为8%，高差为4米时，道路的展线需50米。
所以高差太大的话，道路连接就不便捷。
系统的选择主要出发点，是由工厂的功能决定的。
总图设计图纸深度要求
总图设计图纸深度要求总图设计图纸是工程项目中非常重要的文件，它对于整个项目的规划、布局和实施起着关键的指导作用。
为了确保总图设计的准确性和可行性，对于图纸的深度有着严格的要求。
一、总图设计图纸的组成总图设计图纸通常包括以下几个主要部分：1、总平面图：展示整个项目用地的范围、建筑物、构筑物、道路、绿化、停车场等的布局。
2、竖向布置图：反映场地的地形起伏、标高变化以及排水方向等。
3、管线综合图：整合各类管线（如给排水、电力、通信等）的走向、位置和相互关系。
4、绿化布置图：明确绿化区域的分布和植物配置。
5、土方工程图：计算土方挖填量，指导土方施工。
二、总平面图的深度要求1、用地范围清晰标注项目用地的边界，包括红线范围和周边的相邻关系，如道路、河流、建筑物等。
2、建筑物和构筑物准确绘制建筑物和构筑物的轮廓，标注其名称、层数、高度和坐标位置。
对于重要的建筑物，还应给出详细的尺寸和功能说明。
3、道路系统标明道路的中心线、边线、交叉点坐标和转弯半径。
区分主次干道，标注道路的宽度和路面材质。
同时，要表示出人行道、广场和停车场的位置和尺寸。
4、绿化景观画出绿地的范围和形状，标注主要的绿化树种和花坛、小品的位置。
5、坐标和标高给出场地内主要控制点的坐标和标高，以便于施工定位和竖向设计。
6、指北针和比例尺总平面图上必须有指北针，指明正北方向。
同时，要标注合适的比例尺，使图纸能够准确反映实际尺寸。
三、竖向布置图的深度要求1、地形地貌准确描绘场地的原始地形，包括等高线、坡向和坡度。
2、设计标高标注建筑物、道路、广场等的设计标高，以及场地的排水坡度和方向。
3、土方平衡计算并标注土方挖填方的数量和位置，力求土方平衡，减少土方运输成本。
4、挡土墙和护坡如果场地存在高差较大的区域，需要绘制挡土墙和护坡的位置、形式和尺寸。
四、管线综合图的深度要求1、管线种类和走向清楚显示各类管线（如给排水、电力、通信、燃气等）的平面位置和走向，避免管线之间的交叉和冲突。
石油化工工厂总图竖向设计剖析
石油化工工厂总图竖向设计剖析发布时间：2021-06-11T09:49:32.860Z 来源：《基层建设》2021年第6期作者：李全红[导读] 摘要：石油化工工厂的竖向设计需要和总体的平面布置结合在一起，充分考虑当地的自然地形和工厂生产流程，兼顾土方平衡。
洛阳石化工程设计有限公司河南省洛阳市 471000摘要：石油化工工厂的竖向设计需要和总体的平面布置结合在一起，充分考虑当地的自然地形和工厂生产流程，兼顾土方平衡。
另外还需要对工厂周围的道路和市政管网条件进行详细的了解，并搜集整理当地水文、气象、地质条件进行汇总，因地制宜制定适合的实施办法及技术措施，将竖向设计做成更加科学化、合理化的工作。
本文以竖向设计的布置要点为重点展开，尝试对其进行实施方案的探讨，以达到降低工程成本，提高建设效率的目标。
关键词：石油化工工厂；总图竖向设计；设计剖析在工厂总图设计工作中，平面布置会受到重视，但是竖向设计却经常受到忽视。
而竖向设计的欠缺会导致以下问题：1.会导致施工过程中增加不必要的土方量和护坡以及挡土墙等支护设施，会造成工程成本大量增加；2.会加大施工场地被雨水和洪水侵蚀的危险性，同时也容易存在排水漏洞；3.在施工过程中，工程车之间的联系不通畅，物流迂回，效率低下；4.造成建筑物高度无序，挡土墙排列不够整齐。
而且，在现在的施工过程中，竖向布局设计对于工业场地质量的影响极大，乃至于影响到整个的工业经济发展水平。
而且，随着城市化的不断推进，良好的工业场地设计不是仅仅只能够带来经济效益，还能够给社会效益带来一定的影响，因此工业场地的总图竖向设计对整个工业项目的影响巨大，亟需进行合理优化设计。
一、竖向设计理念所谓的总图设计，实际上是对工厂三维空间的设计，将工厂置于坐标系中，平面设计图即为坐标系内XY方向的二维设计，竖向设计就是指坐标轴Z方向的三维的设计，此两者相辅相承，相互影响。
竖向设计又被称为地形设计和竖向布置，它需要结合工厂建设地的自然地形、道路、建筑物、边坡及挡土墙等设施进行垂直方向的设计和安排。
竖向设计内容
一、竖向设计图的内容1．设计的地形、地物建筑物、构筑物、场地、道路、台阶、护坡、挡土墙、明沟、雨水井、边坡等。
2．标高建筑室内、外地坪标高；绿地、场地标高；道路交叉点、控制点标高。
3．坐标每栋建筑物至少有两个屋角坐标；道路交叉点、控制点坐标；公共设施及其他需要标定边界的用地、场地四周角点的坐标。
4．道路纵坡坡度、坡长一般车行道为0．4％～3％，最大8％，手推车道不大于2％，自行车道不大于3％。
5．排水方向室外场地的坡向。
二、竖向设计图的表现竖向设计图的内容及表现可以因地形复杂程度及设计要求的不同而异。
如坐标，若施工总平面图上已标示，则可省略。
竖向设计图在表达室外设计地形时，一般有以下几种方法。
1．设计标高法在设计基地上标出足够的设计标高点，并辅以箭头表示地面坡向和排水方向。
一般用于平地、地形平缓坡度小的地段，或保留自然地形为主和对室外场地要求不高的情况下应用，用设计标高法表达的竖向设计图，地面设计标高清楚明了，应用较多。
2．设计等高线法用设计标高和等高线分别表示建筑、道路、场地、绿地的设计标高和地形。
此法便于土方量计算和选择建筑场地的设计标高；容易表达设计地形和原地形的关系和检查设计标高的正误，适合在地形起伏的丘陵地段应用。
但设计等高线法表示的竖向设计图，图上设计等高线密布，施工时应用读图不够方便。
为此，也可以应用设计等高线法进行设计，在完成地形设计，确定建筑标高后，根据设计等高线确定室外场地道路的主要控制点标高，在图上略去设计等高线而改用设计标高法的表示方法。
3．方格网法将场地划分成方格网，网格大小根据地形复杂程度和设计要求而定。
先运用设计等高线法设计地形，然后将各方格网点的设计标高注在图上。
此法特别适用于平整场地和广场，道路交叉口的竖向设计，也便于土方计算。
三、竖向设计图图例二、竖向设计图的表现3．方格网法将场地划分成方格网，网格大小根据地形复杂程度和设计要求而定。
先运用设计等高线法设计地形，然后将各方格网点的设计标高注在图上。
建筑总图设计的方法及要点分析
建筑总图设计的方法及要点分析摘要：随着我国建筑业的发展，建筑工程的具体设计工作也需要创新和优化，传统的建筑设计理念和具体手段存在着明显的缺陷和不足，容易产生很大的干扰，这将威胁到后续的建设和建筑物的使用。
关键词：建筑总体规划设计；方法；要点；分析1总体规划设计的概念。
概念主要是指建设项目区内各类建筑、道路工程、管道工程、绿化工程等构筑物的综合布局设计。
总体规划设计不仅涉及到风景园林和城市规划等学科，同时也与场地的自然条件、场地条件、使用功能和区域规划要求密切相关。
在设计工作中，它包含了对道路、竖向设计、管线综合等专业技能的必备，同时也配合建筑的配置，在建筑的外部空间中起到完美的作用。
因此，总体规划设计具有综合性、政策性、地方性、前瞻性等特点。
2建筑总体规划设计方法。
建筑总体规划设计是对建筑区域内的所有建筑、交通、管线以及绿化、景观进行合理、科学的规划和布局。
总体规划设计人员一般不会参与方案的设计过程，因此设计人员的工作主要集中在初步设计上，而在这一阶段还需要收集原始设计资料，以保证建筑总体规划设计的合理性。
当收集到原始数据时，这些数据可以作为建筑总体规划中涉及的各专业沟通的基本依据。
另外，为了提高总图设计的合理性和科学性，设计人员会在小范围内改变地形，以满足建筑单位的要求，但在复杂地形的施工中，为了保证建设项目的顺利开展，总平面设计人员要到施工现场进行实地考察，以便对建筑用地进行地形改造，并设计出与地形相匹配的建筑单元。
只有满足以上几点，才能保证建筑与周边环境的和谐，从而提升建筑的整体设计水平。
3介绍了建筑总体规划设计方法的应用现状。
在分析现状的基础上，该楼总体规划设计人员将工作重点放在方案设计阶段，收集整理原始数据，结合整理数据的结果，对初步方案进行验证、调整和深化。
在分析了原有资料后，需要以其为前提与建筑工程各专业进行沟通，才能对建筑工程总图设计意图进行全面的了解。
总体规划设计人员在建筑总体规划设计过程中，一般需要根据地形地貌的不同情况，结合城市总体规划及周边条件，进行标准设计，但与复杂地形有关的施工工作，要对地形进行综合评价和改造，使其与周围环境协调，更好地保证设计结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石油化工建设09.02
工业场地的自然地形往往是起伏不平的，很难满足工厂总平面设计中各种建构筑物、设备、管线和场地排雨水的设计标高。因此，对工业场地的自然地形就必须根据总平面设计的技术要求进行改造整平，使改造后的场地能适应总平面的布置要求，满足工艺和交通运输的技术条件，有利于场地雨水迅速排除，这种对场地垂直方向的设计，通常称之为竖向布置设计。在总图设计中，竖向布置设计和总平面布置同样重要。竖向设计的合理性，直接影响到整个厂区使用性能的发挥程度，同时会造成工程量的大小变化，影响工程的经济效益。1竖向布置设计总图的竖向布置设计包括场地平整、场地及道路竖向设计、建（构）筑物竖向设计和局部竖向处理四部分。1.1场地平整场地平整一般发生在工程的初始阶段，称之为场地初平。在场地初平之前应确定场地的竖向设计形式和场地的平土标高。1.1.1竖向设计形式竖向设计的布置形式系指场地各主要设计整平面之间的连接方法，通常分为平坡式、阶梯式和混合式三种。平坡式就是把场地处理成接近于自然地形的一个或几个坡向的整平面，彼此之间连接处设计坡度和设计标高没有明显的高差的变化。平坡式布置适用于下列情况：场地地面自然地形坡度小于2%的平缓地面；厂区面积不大；建筑密度大；运输线路及管线密集；地下水位较高。平坡式布置分下列三种：水平型的平坡式，场地整平面无坡度；斜面型的平坡式，场地整平面由一个或几个不同坡度的斜面组成；组合型的平坡式，场地由几个接近于自然原地形的平面或斜面组成。阶梯式就是把场地设计成若干个台阶并以陡坡或挡土墙相连接而成，各主要整平面连接处有明显的高差，且其一般在1m以上。阶梯式的布置按其场地倾斜方向可分为三种形式：单向降低的阶梯；由场地中间向边缘降低的阶梯；由场地边缘向中间降低的阶梯。阶梯式布置一般适用于厂区布置在场地自然地形坡
度大于4%的地段，建筑场地的宽度较小，建筑物高差大于1.5m
的地段，特别在山区建厂时，采用阶梯式布置比较适宜
。
1.1.2平土标高
平土标高是场地平整的依据，也是竖向布置设计的基础
，因
为只有场平标高确定之后，方能进行场地平整工作
。然后才能确
定建、构筑物、铁路、以及道路等的主要设计标高
，并在此基础上
编制场地初平土图。确定场地平土标高应考虑以下因素
：保证厂
区不被洪水淹没，且使厂区雨水能迅速排除
；必须满足厂内外运
输要求；场地平土标高应高于地下水位；尽量减少土石方工程量
和基础工程量，使填、挖方接近平衡
，并宜使设计地面与自然地
形尽量接近；考虑基槽余土和土壤松散系数对场地标高的影响
。
1.1.3场地初平
确定竖向设计形式和平土标高后
，便可以进行土方计算，即
场地初平。目前土方计算的方法较多，
但大多都是用平均值或近
似值简化计算各种不规则的几何体
，其计算精度也能满足土方
工程的要求。我们设计工作中常用的有方格网法
、断面法、整体
计算法和局部分块法等。方格网法较其它方法计算精度高
，应用
广泛。在确定平土标高时，已考虑了填挖平衡的要求
，一般来说，
这对于减少场地平整费用是有一定作用的，
但在某些情况下，由
于填、挖平衡反而会造成浪费现象
，如填土过多不仅增加了建筑
物基础埋设深度，而且对填方地段需分层碾压
、夯实，使其达到
要求的土壤密实度，这样反而费时费力，造成浪费。还不如将挖
方运出场地，充填场地周围低洼地或作其它建设工程用
。
1.2场地及道路竖向设计
1.2.1竖向设计过程
场地及道路的竖向设计是在场地初平的基础上进行的，
其
主要内容是如何确定场地和道路的标高及处理好相互间的关
系。确定场地和道路标高前，必须确定全厂几个特殊点的设计标
高：工厂铁路、道路出入口的标高，应满足与铁
总图的竖向布置设计
姻王海锋中国石化工程建设公司，北京100101
摘要论述了总图设计中竖向设计的方法和原理，对总图设计中的场地平整、场地与道路竖向设计、建构筑物竖向设计
、
以及局部竖向设计等进行了阐述，分析了总图竖向优化的重要性
。
关键词竖向设计
中图分类号TU2文献标识码B文章编号1672-9323（2009）02-0012-02
(下转73页)
工程技术E&CTechnology
69
石油化工建设09.02
路接轨点衔接、道路衔接点连接的技术条件以及厂内生产工艺和运输要求；场地最低雨水、污水排出口的标高；场地最高点的标高与周围高程的关系；阶梯布置时，阶梯的高度等。接下来即可确定场地和道路的设计标高，并细化其竖向设计。1.2.2竖向设计表示方法场地和道路的竖向设计有设计等高线表示法和设计标高表示法两种表示方法。设计等高线表示法就是将同一个场地内设计标高相同的点用直线或曲线联结起来表示设计地面标高的方法，其基本原理类似地形图的等高线。设计等高线表示法可以明确地表示设计地面各点标高，易于检查竖向设计各方面的相互关系是否正确，但此方法做起来麻烦，工作量大。一般用于要求平整严格的场地。设计标高表示法就是用箭头表示设计地面的排雨水方向，用控制点的标高表示设计地面的标高。点标的越多，设计地面表现的越完全。控制点可以是建、构筑物室内外的地坪标高、铁路、道路的纵坡标高、排水沟顶面的标高以及其它设施的控制点标高。设计标高法制图工作量小，变动设计容易，修改简单，对于场地起伏小，排水顺利或地面要求不严格时常用此法。其缺点是设计意图表示的不够直观，特别在道路交叉口、道路类型变化处和场地处理，不易交代清楚，引起施工困难。1.3建（构）筑物竖向设计建、构筑物的竖向设计亦是在场地初平的基础上进行的，其主要内容是如何确定建、构筑物的室内外地坪标高及处理好相互间的关系。为了防潮和防止场地雨水进入建筑物内，应根据建筑物的使用性质合理地确定其室内外地坪标高。在通常情况下，室内地坪标高应高于室外30cm，对于有特殊要求的，应根据生产、运输等具体要求而定。1.4局部竖向设计为了合理确定工业场地的所有建筑物、构筑物、铁路、道路、堆场等设施的标高，除考虑各自对竖向布置的要求外，还必须考虑它们之间在竖向上的相互联系，然后才能最后确定它们的标高。
1.4.1建构筑物间的竖向设计
两相邻建构筑物间无道路时，
场地整平标高应保证两建筑
物间场地的雨水顺利的排出，并根据场地整平标高来确定建筑
物的室内地坪标高；当两相邻建构筑物间利用道路路面排水时
，
则两建、构筑物间的场地坡度应保证场地雨水顺利地流向道路
。
1.4.2建构筑物与道路、铁路间的竖向设计
建构筑物与道路的连接一般是通过建筑物引道、
回车场或
小型广场。道路一般不进入建筑物内
，因此，处理建筑物与道路
的连接标高，实际上是处理好建筑物与引道、
回车场和小型广场
的连接标高。当道路通入建筑物内时
，建筑物地坪标高应高于道
路路面标高，建筑物引道的坡度允许在3‰～80‰。如无道路车
辆通入建构筑物内，则可根据与建构筑物连接的引道、
回车场和
小型广场的标高来确定室内地坪标高。对于某些大型建构筑物
因有好几个出入口，有与铁路有关、
有的与道路连接，应根据具
体情况确定。通常是由于铁路纵坡变化小
，其标高变化幅度也
小，而道路纵坡和标高变化幅度较大
，故一般是根据铁路轨顶标
高确定室内地坪标高，再由室内地坪标高确定道路路面标高
。
局部竖向设计根据具体的条件和要求采用多种多样的处理
方法，在具体使用时，应结合工程场地的地形、地质、建构筑物同
运输线路的联系、排水等因素灵活选用。
2结束语
竖向布置设计的合理与否对节约用地
、基本投资、建设进
度、安全生产、运营管理等有重大的影响
，做好工业场地的竖向
布置设计不仅是经济合理的总平面设计的要求
，也是经济建设
发展的要求
。
参考文献
1井生瑞.总图设计.北京:冶金工业出版社,1989
2廖祖裔.工业建筑总平面设计.北京:中国建筑工业出版社,1988
（收稿日期：2009-02-16）
