电气与配线基础基础PPT演示课件
合集下载
(精品课件)电气主接线PPT演示课件
WL1
WL2
WL3
WL4
QS22 QF2 QS21
QS11 QF1
11
例3-1:试分析下列操作程序会发生什么后果？ 设QS2、QS3、QF2均处于断开位 置，现给线路1送电，有如下两种操 作：
L1 L2 L3 L4
QS3 QF2
操作1： 1)合QF2；2)合QS2；3)合QS3 在线路侧发生短路
操作2： 1)合QF2；2) QS3 ；3)合QS2 在母线侧发生短路
.
QS2 W QS1 QF1 G1 G2
图4-2 误操作举例
12
2. 单母线分段接线
优点： （1）电源可以并列运行也 可以分列运行。 （2）重要用户可以从不同 段引出两回馈线。 （3）任一母线或母线隔离 开关检修，只停该段，其 他段继续供电。 （4）任一母线段故障，则只 . 有该母线段停电。 （5）电源分列运行时，任一电源 断开，则QFd自动接通。
.
G ～ (b)
32
（3）发----变----线路单元接线 适用于一机、一变、一线的 厂、所。
.
G ～ (c)
33
扩大单元接线 适用范围： 发电机单机容量 偏小（仅为系统 容量的1%－2%） 或更小，而电厂 的升高电压等级 又较高，可采用 扩大单元接线。
T T
G1 ～
G2 ～ . （a）
G1 ～
.
23
6. 双母线带旁路母线接线
WL1 F1
.
具有专用旁路断路器的双母线带旁路接线
24
优点： 不会造成短时停电。 缺点： (1) 多装了一台断路器和一套旁母线。 (2) 投资大，配电装置占地面积增多。 (3) 增加了误操作的几率。 趋势： 随着设备可靠性提高，备用容量的增加， 保护的完善，逐步取消旁路接线。

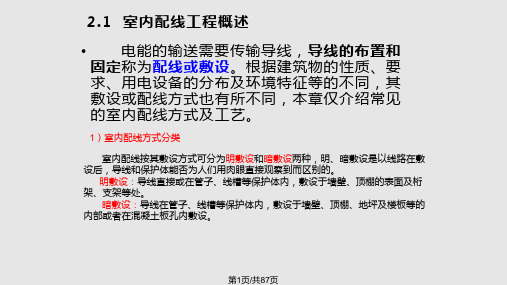

室内配线工程PPT课件
①安全。 ②可靠。 ③方便。④美观。⑤经济。
3）室内配线工程的施工工序
①定位划线。根据施工图纸，确定电器的安装位置、线路敷设途径、线路支持件 位置、导线穿过墙壁及楼板的位置等。
②预埋支持件。在土建抹灰前，在线路所有固定点处打好孔洞，埋设好支持构 件。此项工作应尽量配合土建施工时完成。
③装设绝缘支持物、保护管等。 ④敷设导线。 ⑤安装灯具、开关及电器设备等。 ⑥测试线路绝缘电阻。 ⑦试通电、校验、自检等。
第27页/共87页
图2.2 暗装金属制品盒
第28页/共87页
第29页/共87页
开关盒、插座盒
灯位盒
第30页/共87页
2.3 配管配线
将绝缘导线穿入保护管内敷设，称为配管（线管） 配线。
2.3.1Leabharlann 线管选择明敷设：把管子敷设于墙壁、桁（heng)架、柱子等建 筑结构的表面。 暗敷设：把管子敷设于墙壁、地坪、楼板内。
暗敷优点：
暗配管敷设对建筑结构的影响比较小，同时可避免 导线受腐蚀气体的侵蚀和遭受机械损伤，更换导线也方 便。因此，采用最广泛。
第31页/共87页
保护管
金属管 塑料管
焊接钢管 电线管 普利卡金属管
套接紧定式钢管 套接扣压式薄壁钢管 金属软管
适应于室内外场所； 不适应于严重腐蚀场所
硬质管 阻燃半硬管 波纹管
⑤保护管的弯曲处，不应有折皱、凹陷和裂缝，弯扁度不大于管径的10%。
弯曲半径符合下列规定： a.明敷时：弯曲半径不小于管外径的6倍；
两接线盒间只有一个弯时，弯曲半径不小于管外径的4倍；
第34页/共87页
b.暗敷时：弯曲半径不小于管外径的6倍； 当敷设于地下或混凝土楼板内时，弯曲半径不小于管外径的10倍；
3）室内配线工程的施工工序
①定位划线。根据施工图纸，确定电器的安装位置、线路敷设途径、线路支持件 位置、导线穿过墙壁及楼板的位置等。
②预埋支持件。在土建抹灰前，在线路所有固定点处打好孔洞，埋设好支持构 件。此项工作应尽量配合土建施工时完成。
③装设绝缘支持物、保护管等。 ④敷设导线。 ⑤安装灯具、开关及电器设备等。 ⑥测试线路绝缘电阻。 ⑦试通电、校验、自检等。
第27页/共87页
图2.2 暗装金属制品盒
第28页/共87页
第29页/共87页
开关盒、插座盒
灯位盒
第30页/共87页
2.3 配管配线
将绝缘导线穿入保护管内敷设，称为配管（线管） 配线。
2.3.1Leabharlann 线管选择明敷设：把管子敷设于墙壁、桁（heng)架、柱子等建 筑结构的表面。 暗敷设：把管子敷设于墙壁、地坪、楼板内。
暗敷优点：
暗配管敷设对建筑结构的影响比较小，同时可避免 导线受腐蚀气体的侵蚀和遭受机械损伤，更换导线也方 便。因此，采用最广泛。
第31页/共87页
保护管
金属管 塑料管
焊接钢管 电线管 普利卡金属管
套接紧定式钢管 套接扣压式薄壁钢管 金属软管
适应于室内外场所； 不适应于严重腐蚀场所
硬质管 阻燃半硬管 波纹管
⑤保护管的弯曲处，不应有折皱、凹陷和裂缝，弯扁度不大于管径的10%。
弯曲半径符合下列规定： a.明敷时：弯曲半径不小于管外径的6倍；
两接线盒间只有一个弯时，弯曲半径不小于管外径的4倍；
第34页/共87页
b.暗敷时：弯曲半径不小于管外径的6倍； 当敷设于地下或混凝土楼板内时，弯曲半径不小于管外径的10倍；
电气线路.ppt
◆电缆终端接头 户外用电缆终端接头有铸铁外壳、瓷外壳 和环氧树脂终端接头。 户内用电缆终端接头常用环氧树脂终端接 头和尼龙终端接头。
◆电缆中间接头 有环氧树脂中间接头、铅套中间接头和铸铁中间接头。 据统计，电缆接头事故占电缆事故的70%，可见其安全运
行十分重要。
2.电缆线路的特点 是造价高、不便分支、施工和维修难度 大。但电缆线路不容易 受大气中各种有害因素的影响、不 妨碍交通和地面建设。现代化企业中，电缆线路 得到了广泛的应用。特别是在有腐蚀性气体或蒸气、有爆炸的火灾危险的场所，应用 最为广泛。
2-油浸纸绝缘 层
3-麻筋(填料) 4-油浸纸(统
包绝缘) 5-铅包 6-涂沥青的纸
带(内护层) 7-浸沥青的麻
被(内护层) 8-钢铠(外护层) 9-麻被(外护层)
1-缆芯(铜芯 或铝芯)
2-交联聚乙 烯绝缘层
3-聚氯乙烯 护套(内护 层)
4-钢铠或铝 铠(外护层)
5-聚氯乙烯 外套(外护 层)
油浸纸绝缘电力电缆 交联聚乙烯绝缘电缆
2、导线的连接方法
（1）、绞合连接 指将需连接导线的芯线直 接紧密绞合在一起。（铜导线常用绞合连 接。）
单股芯线的连接 作一字型连接时，将两导线端去其绝缘层作X相交，互相绞合2~3 匝，两线端分别紧密向芯线上并绕6圈，多余线端剪去，钳平切口。
不同截面单股铜导线连接方法，先将细导线的芯线在粗导线的芯线 上紧密缠绕5-6圈，然后将粗导线芯线的线头折回紧压在缠绕层上， 再用细导线芯线在其上继续缠绕3-4圈后剪去多余线头即可。
(1)直线杆塔 用于线路的直线段上，起支
撑导线（横担、绝缘子、金具）之用；
(2)耐张杆塔 在断线或紧线施工的情况下，能承受线路单方 向的拉力，用于线路直线段几座直线杆塔之间线段上；
建筑电气课件第3章 室内配供电线路
消防用电设备的两个电源(主电源和备用电 源)，应在最末一级配电箱处自动切换、自 备发电设备应设有自起动装置。
高层民用建筑中的事故照明配电线路也要自成 系统。
事故照明电源必须与工作照明电源分开，当装 有两台以上变压器时，事故照明与工作照明的 供电干线应取自不同的变压器。
如果仅有一台变压器时，它们的供电干线要在 低压配电屏上或母干线上分开。
有些电气设备(如照明电器，小风扇等)由于结构 简单，一般无需设单独的电气保护装置，而把配 电线路的保护作为它的保护。
（1）照明用电设备的保护
在民用建筑中，照明电器、风扇、小型排风机 小容量的空调器和电热器等，一般均从照明支路 取用电流
通常划归照明负荷用电设备范围，所以都可由照 明支路的保护装置作为它们的保护
对于高层民用建筑中各楼层的照明，风机等均匀 分布的负荷，采用分区树干式向各楼层供电。
树干式配电分区的层数，可根据用电负荷的性质、 密度、管理等条件来确定，对普通高层住宅，可 适当扩大分区层数。
高层建筑常用低压配电方式。
（a）单干式 （b）交叉式单干线（c）双干线
对消防用电设备应采用单独的供电回路， 其配电设备应有明显的标志，按照水平方 向防火和垂直方向防火，分区进行放射式 供电。
树干式配电一般只适于用电设备的布置比较均 匀．容量不大．又无特殊要求的场合。
(3)混合式
混合式接线是放射式和树干式的综合运用， 具有两者的优点，在现代建筑中应用最为 广泛。
3.1.3高层民用建筑配电
（1）负荷特征
高层民用建筑和普通民用建筑的划分在于建筑 楼层的层数和建筑物的高度：
一般规定10层及10层以上的住宅建筑和高度超 过24m的其他民用建筑属于高层民用建筑。
这种划分主要是根据消防能力决定的。在防火规 范上，公安部门又把高层建筑分为两大类：一类 是指楼层在19层以上或建筑高度在50m以上的 高层建筑，为一类高层；另一类是指10、18层 或者建筑高度在24—50m的高层民用建筑．为 二类高层。
高层民用建筑中的事故照明配电线路也要自成 系统。
事故照明电源必须与工作照明电源分开，当装 有两台以上变压器时，事故照明与工作照明的 供电干线应取自不同的变压器。
如果仅有一台变压器时，它们的供电干线要在 低压配电屏上或母干线上分开。
有些电气设备(如照明电器，小风扇等)由于结构 简单，一般无需设单独的电气保护装置，而把配 电线路的保护作为它的保护。
（1）照明用电设备的保护
在民用建筑中，照明电器、风扇、小型排风机 小容量的空调器和电热器等，一般均从照明支路 取用电流
通常划归照明负荷用电设备范围，所以都可由照 明支路的保护装置作为它们的保护
对于高层民用建筑中各楼层的照明，风机等均匀 分布的负荷，采用分区树干式向各楼层供电。
树干式配电分区的层数，可根据用电负荷的性质、 密度、管理等条件来确定，对普通高层住宅，可 适当扩大分区层数。
高层建筑常用低压配电方式。
（a）单干式 （b）交叉式单干线（c）双干线
对消防用电设备应采用单独的供电回路， 其配电设备应有明显的标志，按照水平方 向防火和垂直方向防火，分区进行放射式 供电。
树干式配电一般只适于用电设备的布置比较均 匀．容量不大．又无特殊要求的场合。
(3)混合式
混合式接线是放射式和树干式的综合运用， 具有两者的优点，在现代建筑中应用最为 广泛。
3.1.3高层民用建筑配电
（1）负荷特征
高层民用建筑和普通民用建筑的划分在于建筑 楼层的层数和建筑物的高度：
一般规定10层及10层以上的住宅建筑和高度超 过24m的其他民用建筑属于高层民用建筑。
这种划分主要是根据消防能力决定的。在防火规 范上，公安部门又把高层建筑分为两大类：一类 是指楼层在19层以上或建筑高度在50m以上的 高层建筑，为一类高层；另一类是指10、18层 或者建筑高度在24—50m的高层民用建筑．为 二类高层。
《电气线路》PPT课件
20
精选课件ppt
过电流保护
（三）、防止短路的措施 1、按照环境特点安装导线，应考虑潮湿、化学腐蚀、高温场所和额定电压的要求。 2、导线与导线、墙壁、顶棚、金属构件之间，以及固定导线的绝缘子、瓷瓶之间，
应有一定的距离。 3、距地面2m以及穿过楼板和墙壁的导线，均应有保护绝缘的措施，以防损伤。 4、绝缘导线切忌用铁丝捆扎和铁钉搭挂。 5、定期对绝缘电阻进行测定。 6、安装线路应为持证电工安装。 7、安装相应的保险器或自动开关。
3
精选课件ppt
电气线路种类及特点
3、 架空线路导线多采用裸铝纹线和钢芯铝绞线。
因铝线易受酸碱侵蚀，所以，腐蚀性强烈的场所 应采用钢线。架空线路的金具，主要用于固定导线和横
担，包括线夹、横担支撑、抱箍、垫铁、连接金具等。
4
精选课件ppt
二、电缆线路
二、电缆线路 电缆线路主要由电力电缆、终端封头和中间接头等三部分组成； 电缆主要由导电线芯、绝缘层和保护层组成。线芯分铜芯和 铝芯两种，绝缘层分浸渍纸绝缘、塑料绝缘、橡皮绝缘、充 油绝缘等几种。保护层分为内护层和外护层。内护层分铅包、铝
3、高温季节，导线将因温度升高而松弛，弧垂加大 可能导致对地放电。大雾天气可能造成绝缘子闪络。 鸟类筑巢、树木成长、邻近的开山采石或工程施工、 风筝及其他抛物均可能造成线路短路或接地。厂矿生 产过程中排放出来的烟尘和有害气体会使绝缘子的绝 缘水平显著降低，以致在空气湿度较大的天气里发生 闪络事故；
(3)、接户线离建筑物突出部位的距离不得小于0．15m、离下方阳 台的垂直距离不得小于2．5m、离下方窗户的垂直距离不得小于 0．3m、离上方窗户或阳台的垂直距离不得小于0．8m、离窗户 或阳台的水平距离也不得小于0．8m。
