高二物理选修3-1恒定电流前几节习题
2017-2018学年高二物理选修3-1习题：第2章 恒定电流 1
第二章 101．(2016·湖南省浏阳一中高二检测)用电流表和电压表测定干电池的电动势和内阻的实验中，有两种电路可供选择，若所测干电池内阻较小，为减小内阻测量的误差，实验电路应选择__甲____(选填“甲”或“乙”)图所示电路，若根据某次实验记录数据画出的U —I 图象如图丙所示，下列关于这个图象的说法正确的是__AD____。
导学号 74700479A ．纵轴截距表示待测干电池的电动势，即E ＝3.0VB ．横轴截距表示短路电流，即I 短＝0.6AC ．根据r ＝E I 短，计算出待测干电池的内阻为5Ω D ．根据r ＝ΔU ΔI计算出待测干电池的内阻为1.0Ω 解析：所测干电池的内阻较小，电路图应设计为电流表相对于干电池的外接法，故应选甲图所示的电路图。
U －I 图象的纵截距为I ＝0时的路端电压，其大小等于电动势，故E ＝3.0V ，选项A 正确；横轴截距表示路端电压为2.4V 时的电流，并非短路电流，选项B 错；U －I 图象的斜率的绝对值表示干电池的内阻，故r ＝ΔU ΔI ＝3.0－2.40.6－0Ω＝1.0Ω，选项C 错误，选项D 正确。
2．(2017·江苏省海头高中、海州高中高二上学期期中联考)某研究小组收集了两个电学元件：电阻R 0(约为2kΩ)和手机中的锂电池(电动势E 标称值为3.7V ，允许最大放电电流为100mA)。
实验室备有如下器材：导学号 74700480A ．电压表V(量程3V ，电阻R V 约为4.0kΩ)B ．电流表A 1(量程100mA ，电阻R A1约为5Ω)C ．电流表A 2(量程2mA ，电阻R A2约为50Ω)D ．滑动变阻器R 1(0～40Ω，额定电流1A)E ．电阻箱R 2(0～999.9Ω)F ．开关S 一只、导线若干(1)实验一：为了尽量准确测定电阻R 0的阻值，小明设计了一电路，如图1所示为其对应的实物图，图中的电流表A 应选__A 2____(选填“A 1”或“A 2”)。
人教版高中物理选修3-1第二章 恒定电流专题练习(一).docx
高中物理学习材料桑水制作第二章恒定电流专题练习（一）一、选择题（至少有一个选项是正确的）1、如图所示的电路，A、B、C为三个相同的灯泡，其电阻大于电源内阻，当变阻器R 的滑动触头P向上移动时（）①A灯变亮，B和C灯都变暗②A灯变亮，B灯变暗，C灯变亮③电源释放的总电功率增大，电源的供电效率升高④电源输出的电功率增大，电源的供电效率降低（A）①③（B）①④（C）②③（D）D．②④2、有两个相同的电流计改装成的量程不同的电流表A1和A2，A1的量程是A2的2倍，则（A）若串联起来，两表指针偏角θ1 <θ2，两表示数相等。
（B）若串联起来，两表指针偏角相等，A1表示数大于A2表示数。
（C）若并联起来，两表指针偏角相等，A1表示数大于A2表示数。
（D）若并联起来，两表指针偏角θ1 >θ2，两表示数相等。
3、手电筒里的两节干电池，已经用过较长时间，灯泡只发很微弱的光，把它们取出来用电压表测电压，电压表示数很接近3V，再把它们作为一台式电子钟的电源，电子钟能正常工作。
下面说法中正确的是：（）（A）这两节干电池的电动势减小了很多（B）这两节干电池的内电阻增加了很多（C）这个台式电子钟的额定电压一定比手电筒小灯泡额定电压小（D）这个台式电子钟正常工作时的电流一定比小灯泡正常工作时的电流小4、一直流电动机与阻值R=9Ω的电阻串联接在电源上，电源电动势E=20V，内阻r=1Ω，用理想伏特表测出电动机两端电压U=10V，已知电动机线圈电阻R M=1Ω，则（A）通过电动机的电流为10A （B）电动机的输入功率为100W BCA RPεr（C）电动机发热消耗的功率为1W （D）电动机输出功率为9W5、如图15-3所示是研究闭合电路和的内电压、外电压的电动势之间的关系的实验装置，关于两个电压表的极性，下列说法中正确的是：（）（A）a和c分别为电压表V1和V2的正极（B）a 和c分别为电压表V1和V2的负极（C）a为电压表V1的正极，c为电压表V2的负极（D）a为电压表V1的负极，c为电压表V2的正极6、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω，的电阻器连成一闭合电路，则它的路端电压是：（）（A）0.20V （B）0.10V （C）0.40V （D）0.30V7、用欧姆表测一个电阻R的阻值，选择旋钮置于“×10档”，测量时，指针指到100与200刻度的正中间，可以确定：（A）R=150Ω（B）R=1500Ω（C）1000Ω<R<1500Ω（D）1500Ω<R<2000Ω8、在如15-4图所示电路中，当变阻器R3的滑动头P向b端移动时：（）（A）电压表示数变大，电流表示数变小（B）电压表示数变小，电流表示数变大（C）电压表示数变大，电流表示数变大（D）电压表示数变小，电流表示数变小9、在室内照明电路上接用一个电炉后，发现电灯变暗了，这是因为：（）（A）电炉从电灯上分出了一部分电流（B）输电线上电压降增大，电灯两端的电压下降（C）电炉的额定电压大于电灯的额定电压（D）原来电灯上的电压有一部分给了电炉10、鸟儿落在11万伏的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍安然无恙，这是因为：（）（A）鸟有耐高压的天性（B）鸟脚是干燥的，鸟的身体不导电（C）鸟两脚间的电压几乎为零（D）鸟体电阻极大所以无电流通过11、如图15-4所示是民用220V电源的电路，开关S闭合时电灯不亮，但a、b两点均能使测电笔的氖管发光，则故障的可能原因是（只出现一处故障）：（）（A ）a 、b 两点间短路 （B ）灯丝断了（C ）零线断了 （D ）火线断了12、用三个电动势均为0.5V 、内阻均为0.5Ω的相同电池串联起来作电源，向三个阻值都是1Ω的用电器供电，要想获得最大的输出功率，在图所示电路中应选择的电路是：（ ）二、填空题13、某同学按如图15-5所示电路进行实验，实验时该同学将变阻器的触片P 移到不同位置时测得各电表的示数如下表所示 序号 A 1示数(安) A 2示数(安) V 1示数(伏) V 2示数(伏) 1 0.600.30 2.40 1.20 2 0.44 0.32 2.56 0.48将电压表内阻看作无限大，电流表内阻看作零。
(word完整版)高中物理选修3-1恒定电流测试题及答案,推荐文档
高中物理选修3-1恒定电流测试题1.如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻。
当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U。
以下说法正确的是( )A. 若仅将R2的滑动触头P向b端移动，则I不变，U增大B. 若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1 ，则U变化量的绝对值与I变化量的绝对值的比值不变2.如图所示，E为电源，其内阻不可忽略，为热敏电阻，其阻值随温度的升高而减小，L为指示灯泡，C 为平行板电容器，G为灵敏电流计。
闭合开关S，当环境温度明显升高时，下列说法正确的是A．L变亮B．两端电压变大C．C所带的电荷量保持不变D．G中电流方向由a→b3.一个直流电动机，线圈电阻是0.5Ω，当它两端所加电压为6V时，通过电动机的电流是2A。
由此可知A．电动机消耗的电功率为10W B．电动机发热的功率为10WC．电动机输出的机械功率为10W D．电动机的工作效率为20%4.导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是（）A. 横截面积一定，电阻与导体的长度成正比B. 长度一定，电阻与导体的横截面积成正比C. 电压一定，电阻与通过导体的电流成正比D. 电流一定，电阻与导体两端的电压成反比5.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比. 在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为、. 由图可知、的值分别为（）A. 、B. 、C. 、D. 、6.图为测量某电源电动势和内阻时得到的U-I 图线. 用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4. 8 V. 则该电路可能为（）7.某同学设计了一个转向灯电路（如图），其中L为指示灯，、分别为左、右转向灯，S为单刀双掷开关，E为电源. 当S置于位置1时，以下判断正确的是（）A. L的功率小于额定功率B.亮，其功率等于额定功率C. 亮，其功率等于额定功率D. 含L支路的总功率较另一支路的大8.如图所示电路，电源内阻不可忽略. 开关S闭合后，在变阻器的滑动端向下滑动的过程中（）A. 电压表与电流表的示数都减小B. 电压表与电流表的示数都增大C. 电压表的示数增大，电流表的示数减小D. 电压表的示数减小，电流表的示数增大9.在右图的闭合电路中，当滑片P向右移动时，两电表读数的变化是（）A. 变大，变大B. 变小，变大C. 变大，变小D.变小，变小10.如图所示是一实验电路图. 在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A.路端电压变小B. 电流表的示数变大C. 电源内阻消耗的功率变小D. 电路的总电阻变大11.如图所示，M、N是平行板电容器的两个极板，为定值电阻，、为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部. 闭合电键S，小球静止时受到悬线的拉力为F. 调节、，关于F的大小判断正确的是（）A. 保持不变，缓慢增大时，F将变大B. 保持不变，缓慢增大时，F将变小C. 保持不变，缓慢增大时，F将变大D. 保持不变，缓慢增大时，F将变小12.有一个电动势为3 V、内阻为1 Ω的电源, 下列电阻与其连接后,使电阻的功率大于2 W, 且使得电源的效率大于50%的是()A. 0. 5 ΩB. 1 ΩC. 1. 5 ΩD. 2 Ω13.如图所示电路中，4个电阻阻值均为R，电键S闭合时，有质量为m带电量为q的小球静止于水平放置的平行板电容器的正中间。
人教版高中物理选修3-1第二章《恒定电流》测试题(含答案)
第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。
人教版高中物理选修3-1高二同步训练《恒定电流》.docx
高中物理学习材料桑水制作高二物理同步训练《恒定电流》第四节串并联电路1．有R1、R2、R3、…Rn共n个电阻，串联后接到电压是U的电路上，其中第k个电阻Rk上的电压是______．2．用两条电阻都是r=2Ω的导线把一个电阻R1=216Ω的用电器接到U=220V电路上，这时用电器两端的电压U1=______，导线上的电压损失U2=______．3．如图所示电路，当a、b两端加上100V电压时，c、d两端的开路电压为80V，则电阻R=______；如果在c、d两端加上100V电压，则a、b两端的开路电压为______．4．如图所示电路，R1=1Ω，R2=2Ω，R3=3Ω，a、b间电压为5V．当S断开时，c、d间电压为______；当S闭合时，c、d间电压为______．5．如图所示电路中，滑动变阻器R1的变化范围为0～30Ω，电阻R2=150Ω，电压U=30V，当滑动头从下向上移动时，电压表示数的变化范围是______．6．某用电器额定电压是100V，额定功率是200W，要把它接入电压是220V的电路中且能正常工作，应串联一个阻值多大的电阻？此串联电阻的额定功率至少多大？7．把“220V 25W”和“220V 100W”两灯串联后接入220V电路中，每灯实际功率多大？不考虑电阻与温度的关系．8．如图所示分压器电路，变阻器滑动头P位于中点，下列判断中正确的是（）9．图所示是学校广播站接在教室里的喇叭，设计一个能控制音量的方案，并画出电路图．10．如图所示电路中，灯泡的电阻为50Ω，要求流过灯泡的电流能在50～500mA间变化，电压U至少多大？滑动变阻器的最大值为多少？11．如图所示电路中，恒定电压U=120V，R0=30Ω．当变阻器转柄从一个接触点转到相邻的另一个触点时，通过R0的电流强度改变1A，求R1、R2、R3的阻值．12．将两只分别标有“220V 25W”和“220V 100W”的白炽灯串联在电路中，为使两灯不被烧毁，加在串联电路上的最大电压为多少？此时电路消耗的电功率为多少？13．如图所示电路中R1=1000Ω，I=0.03A，要求R1中的电流不超过5mA，则R2≤______．14．如图所示(a)、(b)两电路中，每个电阻的阻值都等于6Ω，则它们的总电阻R AB=______，R CD=______．15．如图所示电路中，已知R1=5Ω，R3=12Ω，电压表示数为2V，电流表示数为2A，则电阻R2=______；U AC=______．16．右图电路中，A、B两端电压不变，要使灯泡L的亮度增强，应将变阻器滑动端P向______移动．移动后，变阻器使用电阻将______，B，C间的等效电阻将______，A、B间的总电阻将______，电阻R上电压将______，B、C间电压将______，灯泡L会______．17．如图所示电路中，R1=R2=R3=R4，不计电流表电阻的影响，则两电流表示数之比为（）A．1∶1．B．1∶2．C．2∶1．D．1∶3．18．在电子仪器中，常用两个阻值不同的电位器(可变电阻)调节电路中的电流．一个作粗调(电流改变量大)，一个作细调(电流改变量小)．现联成如图所示两种方式，已知R1＞R2．则（）A．串联时，R1作粗调．B．串联时，R1作细调．C．并联时，R1作粗调．D．并联时，R1作细调．19．如图所示，A、B、C、D是四个相同的小灯，在这四个小灯中（）A．C比D亮．B．A比C亮．C．A和B一样亮．D．A和C一样亮．20．如图所示电路中，在a、b两点间接入一只电压表时，它的示数是______；如在a、b两点间接入一只电流表时，它的示数是______．21．如图所示，为使电流表中的电流恰好等于1A，Rx的取值应为______．22．电茶壶的加热器有两个绕组．单独把第一个绕组接入电路时加热水，需经时间t1后水才沸腾．单独把第二个绕组接入电路，煮沸同样一壶水的时间为t 2．(1)把两绕组串联后接入电路，煮沸一壶水的时间是______．(2)把两绕组并联后接入电路，煮沸一壶水的时间是______．参考答案4．2V ；0 5．25～30V 6．60Ω；240W 7．16W ；4W8．A 、B 、C 9．可以串入一个滑动变阻器或把滑动变阻器接成分压式电路 10．25V ；450Ω 11．10Ω，20Ω，60Ω 12．275V ；31．25W13．200Ω 14．1.5Ω 8Ω 15．6Ω；27V 16．右；增大；增大；增大；降低；增大；变亮 17．A 18．A 、D19．C 20．1.8V 0.67A 21．10Ω 22．（1）t 1+t 2，2121t t t t。
2017-2018学年高二物理选修3-1习题：第2章 恒定电流

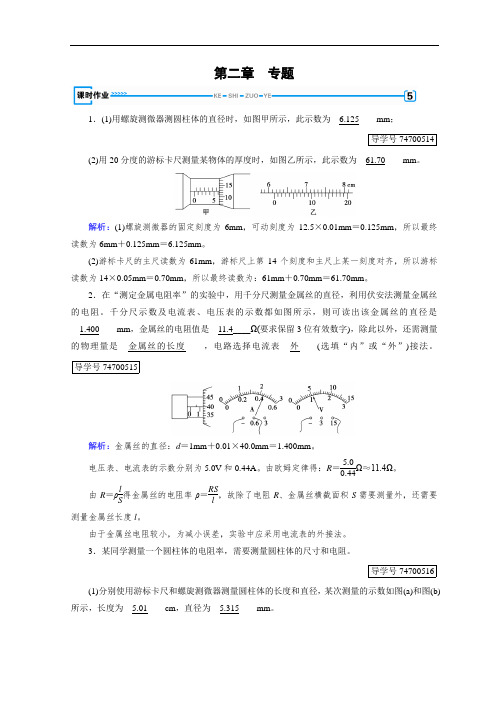

第二章 专题1．(1)用螺旋测微器测圆柱体的直径时，如图甲所示，此示数为__6.125____mm ； 导学号 74700514 (2)用20分度的游标卡尺测量某物体的厚度时，如图乙所示，此示数为__61.70____mm 。
解析：(1)螺旋测微器的固定刻度为6mm ，可动刻度为12.5×0.01mm ＝0.125mm ，所以最终读数为6mm ＋0.125mm ＝6.125mm 。
(2)游标卡尺的主尺读数为61mm ，游标尺上第14个刻度和主尺上某一刻度对齐，所以游标读数为14×0.05mm ＝0.70mm ，所以最终读数为：61mm ＋0.70mm ＝61.70mm 。
2．在“测定金属电阻率”的实验中，用千分尺测量金属丝的直径，利用伏安法测量金属丝的电阻。
千分尺示数及电流表、电压表的示数都如图所示，则可读出该金属丝的直径是__1.400____mm ，金属丝的电阻值是__11.4____Ω(要求保留3位有效数字)，除此以外，还需测量的物理量是__金属丝的长度____，电路选择电流表__外____(选填“内”或“外”)接法。
导学号 74700515解析：金属丝的直径：d ＝1mm ＋0.01×40.0mm ＝1.400mm 。
电压表、电流表的示数分别为5.0V 和0.44A 。
由欧姆定律得：R ＝5.00.44Ω≈11.4Ω。
由R ＝ρl S 得金属丝的电阻率ρ＝RS l，故除了电阻R 、金属丝横截面积S 需要测量外，还需要测量金属丝长度l 。
由于金属丝电阻较小，为减小误差，实验中应采用电流表的外接法。
3．某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。
导学号 74700516(1)分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图(a)和图(b)所示，长度为__5.01____cm ，直径为__5.315____mm 。
(2)按图(c)连接电路后，实验操作如下：(a)将滑动变阻器R1的阻值置于最__大____处(填“大”或“小”)；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；(b)将电阻箱R2的阻值调至最__大____(填“大”或“小”)；将S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1280Ω；(3)由此可知，圆柱体的电阻为__1280____Ω。
人教版 高二物理 选修3-1 第二章 恒定电流习题(无答案)
恒定电流习题一、选择题。
20×4=80分。
1．有稳定电流时关于导体中的恒定电场，下列说法中正确的是()A．导体中的电场是由电源两极电荷在空间直接形成的B．导体中的电场是导体内自由电荷形成的C．由于处于静电平衡状态，导体内场强为零D．导体中的电场分布不随时间变化2．某电解池，如果在1 s内共有5×1018个二价正离子和1.0×1019个一价负离子通过某截面，那么通过这个截面的电流是()A．0 A B．0.8 A C．1.6 A D．3.2 A3．铜的相对原子质量为m，密度为ρ，每摩尔铜原子有n个自由电子，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动的速率为()A．光速c B.IneS C.ρIneSm D.ImneSρ4．一台发电机用0.5 A电流向外输电，在1 min内将180 J的机械能转化为电能，则发电机的电动势为()A．6 V B．360 V C．120 V D．12 V5．欧姆不仅发现了欧姆定律，还研究了电阻定律，有一个长方体型的金属电阻，材料分布均匀，边长分别为a、b、c，且a>b>c.电流沿以下方向流过该金属电阻，其中电阻值最小的是()6．如图所示，两个小灯泡L1和L2串联接在P、Q两点间，L1和L2的铭牌上分别标有“3 V 1.5 Ω”、“6 V12 Ω”，则P、Q间允许加的最大电压为()A．9 V B．6.75 V C．5.25 V D．4.5 V7．用电流表和电压表测量电阻R x的阻值．如图所示，分别将图(甲)和图(乙)两种测量电路连接到电路中，按照(甲)图时，电流表示数 4.00 mA，电压表示数 2.50 V；按照(乙)图时，电流表示数为5.00 mA，电压表示数为2.30 V，比较这两次结果，正确的是()A．电阻的真实值更接近625 Ω，且大于625 ΩB．电阻的真实值更接近625 Ω，且小于625 ΩC．电阻的真实值更接近460 Ω，且大于460 ΩD．电阻的真实值更接近460 Ω，且小于460 Ω8．（多选）把三个都是12 Ω的电阻采用串连、并联或混联都不可能获得的阻值是()A．36 Ω B．24 Ω C．18 Ω D．8 Ω9．如图所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是()A ．a 处接线断开B ．滑片P 开路C ．a 、b 间电阻丝开路D ．b 处接线开路10．一只电炉的电阻丝和一台电动机线圈电阻相同，都为R ，设通过它们的电流相同(电动机正常运转)，则在相同时间内( )A ．电炉和电动机产生的热量不相同B ．电动机消耗的功率等于电炉消耗的功率C ．电炉两端电压小于电动机两端电压D ．电炉和电动机两端电压相等11．锰铜合金的电阻几乎不受温度变化的影响，常用来制作标准电阻．如图是两个标准电阻的伏安特性曲线，若把两个电阻串联接入电路中，在相同时间内产生的热量关系为( )A ．Q 1＝Q 2B ．Q 1>Q 2C ．Q 1<Q 2D ．无法确定12．（多选）电阻R 1、R 2、R 3串联在电路中．已知R 1＝10 Ω、R 3＝5 Ω，R 1两端的电压为6 V ，R 2两端的电压为12 V ，则( )A ．电路中的电流为0.6 AB ．电阻R 2的阻值为20 ΩC ．三只电阻两端的总电压为21 VD ．电阻R 3消耗的电功率为3.6 W车在额定状态下以最大运行速度行驶，则( ) A.电动机的输入功率为576 W B ．电动机的内电阻为4 Ω C ．该车获得的牵引力为104 N D ．该车受到的阻力为63 N15．在电源电压不变的情况下，为使电阻率不变的电阻丝在单位时间内产生的总热量减少一半，下列措施可行的是( )A ．剪去一半的电阻丝B ．并联一根相同的电阻丝C ．将电阻丝长度拉伸一倍D ．串联一根相同的电阻丝16．两根不同材料制成的均匀电阻丝，长度之比l 1∶l 2＝5∶2，直径之比d 1∶d 2＝2∶1，给它们加相同的电压，通过它们的电流之比为I 1∶I 2＝3∶2，则它们的电阻率之比ρ1∶ρ2为( )A.415B.83C.85D.161517．滑动变阻器R 和定值电阻 R0接成分压器电路,如图所示.已知定值电阻 R 0上的电压是输入电压U 的一半,那么,滑动变阻器上滑键P 的位置应在滑动变阻器全部线圈的( )A. 中点位置 中点偏上B. 中点偏下 无法判定18．（多选）用两个相同的电流表G 改装成量程不同的电流表A 1和A 2，其中A 1的量程是A 2的2倍，现将它们接入电路，下列说法正确的是( )A ．若两表串联，则指针偏角θ1<θ2，两表示数相等B ．若两表串联，则指针偏角θ1＝θ2，A 1示数大于A 2示数C ．若两表并联，则指针偏角θ1＝θ2，A 1示数大于A 2示数D ．若两表并联，则指针偏角θ1>θ2，两表示数相等19．（多选）一个T 型电路如图所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω.另有一测试电源，电动势为100 V ，内阻忽略不计．则( )A ．当c 、d 端短路时，a 、b 之间的等效电阻是40 ΩB ．当a 、b 端短路时，c 、d 之间的等效电阻是40 ΩC ．当a 、b 两端接通测试电源时，c 、d 两端的电压为80 VD ．当c 、d 两端接通测试电源时，a 、b 两端的电压为80 V20．有四盏灯，按如图所示连接，L 1和L 2上都标有“220 V 100 W”字样，L 3和L 4上都标有“220 V 40 W”字样，把电路接通后，最暗的灯将是( )A ．L 1B ．L 2C ．L 3D ．L 4二、计算题21．（6分）一只规格为“220 V 2 000 W”的电炉，求在正常工作时的电阻．若电网电压为200 V ，求电炉的实际功率．在220 V 电压下，如果平均每天使用电炉2 h ，求此电炉一个月要消耗多少度电？(一个月＝30天，1 kW·h ＝1度)．22．（8分）如图2所示，有一个表头G ，满偏电流I g ＝500 mA ，内阻R g ＝200 Ω，将它改装为有0～1 A 和0～10 A 两种量程的电流表，求R 1、R 2的阻值各为多大？23．（6分）如图甲所示为一测量电解液电阻率的玻璃容器，P 、Q 为电极，设a ＝1 m ，b ＝0.2 m ，c ＝0.1 m ，当里面注满某电解液，且P 、Q 加上电压后，其U －I 图象如图乙所示，当U ＝10 V 时，求电解液的电阻率ρ.。
物理选修3-1第二章恒定电流练习题及答案
第二章恒定电流1、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。
若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )A．等于36 W B．小于36 W，大于9 WC．等于9 W D．小于9 W2、用电压表检查图示电路中的故障，测得U ad＝5.0V，U ed＝0V，U be＝0V，U ab＝5.0V，则此故障可能是( )A．L断路B．R断路C．R′断路D．S断路3、如图所示为伏安法测电阻的一种常用电路。
以下分析正确的是( )A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端4、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。
当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。
现将R2的滑动触点向b端移动，则三个电表示数的变化情况是( )A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小5、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )A．35.8 W B．43.2 WC．48.2 W D．76.8 W6、如图所示，当ab端接入100V电压时，cd两端为20V；当cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之比是( )A1A2VSR1R2 R3a bE rA M×电动机a bcd R1 R2R3R1 R2A ．4∶1∶2B ．2∶1∶1C ．3∶2∶1D ．以上都不对7、如图所示，电源E 的电动势为3.2V ，电阻R 的阻值为30Ω，小灯泡L 的额定电压为3.0V ，额定功率为4.5W ，当开关接位置1时，电压表的示数为3V ，那么当开关接到位置2时，小灯泡L 的发光情况是( )A ．很暗，甚至不亮B ．正常发光C ．比正常发光略亮D ．有可能被烧坏8、某同学欲采用如图所示的电路完成相关实验。
高二物理选修3-1第二章 - - 恒定电流测试题附答案
高二物理选修3-1第二章 - - 恒定电流测试题附答案高二物理《恒定电流》单元测试一、选择题：1．关于电源电动势的说法错误的是B．电源电动势等于外电路的路端电压C．电源电动势等于电源没有接入电路时两极间的电压2、已知两电阻R1、R2的I-U的关系图像如图所示，把R1、R2 并联3、接到一个电源上，R1消耗的电功率为6W，则电源的输出功率为： A．8W B．10W C．4W D．15W3．如图所示的电路中，输入电压U恒为12V，灯泡L标有“6V 12W”字样，电动机线圈的电阻D．电源电动势表征电源把其它形式的能转化为电能的本事A．电源电动势等于内外电路电势降落之和RM?0.50?．若灯泡恰能正常发光，以下说法中正确的是（）A．电动机的输入功率是12WB．电动机的输出功率是12W C．电动机的热功率是2．0W D．整个电路消耗的电功率是22W电阻R1、R2、R3的电流强度I1、I2、I3的变化情况是 A．I1变大，I2 ，I3 变小B．I1，I2 变大，I3 变小 C．I1 变小，I2 ，I3 变大 D．I1、I2 变小，I3 变大分的功率，有关说法正确的是：A、当R=R0+r，R上消耗的功率达到最大值；B、当R=R0+r，R0上消耗的功率达到最大值；C、当R+R0=r，电源的输出功率达到最大值；D、当R0=R+r，R0上消耗的功率达到最大值。
6．理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干。
设电动机线圈电阻为R1 ，它与电热丝电阻值R2 串联后接到直流电源上，吹风机两端电压为U，电流为I，消耗的电功率为P，则有①．P?UI ③．P?UI②．P?I(R1?R2) ④．P?I(R1?R2)C1KR2C2 R1224．如图所示当可变电阻R的滑片向b端移动时，通过5．如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，变阻器的全阻值为R，关于各部R R0 E r A．①② B．①④ C．②③ D．③④ 7．如图所示电路中， ? 2 , R ? 2。
2017-2018学年高二物理选修3-1习题：第2章 恒定电流 7
第二章 71．(2017·甘肃省天水一中高二上学期期末)如图是一火警报警电路的示意图，其中R 3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。
值班室的显示器为电路中的电流表，电源两极之间接一报警器。
当传感器R 3所在处出现火情时，显示器的电流I 、报警器两端的电压U 的变化情况是导学号 74700432( A )A ．I 变大，U 变大B ．I 变小，U 变小C ．I 变大，U 变小D ．I 变小，U 变大解析：当传感器R 3所在处出现火情时，R 3的阻值增大，外电路的电阻增大，故路端电压增大，即报警器两端的电压U 变大，干路电流减小，所以R 1的电压减小，根据U ＝U 1＋U 2得，U 2增大，电流表电流I ＝U 2R 2增大，所以A 正确，B 、C 、D 错误。
2．(2017·山东省烟台二中高二下学期开学检测)如图所示，直线A 是电源的路端电压和电流的关系图线，直线B 、C 分别是电阻R 1、R 2的两端电压与电流的关系图线，若将这两个电阻分别接到该电源上，则导学号 74700433( A )A ．R 1接在电源上时，电源的效率高B ．R 2接在电源上时，电源的效率高C ．R 1接在电源上时，电源的输出功率大D ．电源的输出功率一样大解析：电源的效率η＝P 出P 总＝UI EI ＝U E ，效率与路端电压成正比，R 1接在电源上时路端电压大，效率高，故A 正确，B 错误；由图线的交点读出，R 1接在电源上时U ＝34U 0，I ＝14I 0，电源的输出功率P 1＝UI ＝316U 0I 0，R 2接在电源上时U ＝12U 0，I ＝12I 0，电源的输出功率P 2＝UI ＝14U 0I 0，故C 、D 错误，故选A 。
3．(多选)(2017·湖北省汉川市高二上学期期末)如图所示，平行金属板中带电质点P 原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R 4的滑片向b 端移动时，则导学号 74700434( AC )A ．电压表读数减小B ．电流表读数减小C ．质点P 将向下运动D ．R 3上消耗的功率逐渐增大解析：由图可知，R 2与滑动变阻器R 4串联后与R 3并联后，再与R 1串连接在电源两端，电容器与R 3并联，当滑片向b 移动时，滑动变阻器接入电阻减小，则电路中总电阻减小，由闭合电路欧姆定律可知电流增大，路端电压减小，R 1两端的电压增大，故并联部分的电压减小，由欧姆定律可知流过R 3的电流减小，则流过并联部分的电流增大，故电流表示数增大，故B 错误；因并联部分电压减小，而R 2中电压增大，故电压表示数减小，故A 正确；因电容器两端电压减小，故电荷受到的向上电场力减小，则重力大于电场力，电荷向下运动，故C 正确；因R 3两端的电压减小，由P ＝U 2R可知，R 3上消耗的功率减小，故D 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、在某次闪电中，持续的时间约0．005s，所形成的平均电流约 6×104A．若闪
电过程中流动的电量以 0．5A的电流通过电灯，可供灯照明的时间多长？
2、 如图15－2所示为A、B两个导体的伏安特性曲线．(1)A、B电阻之比RA∶
RB为________．(2)若两个导体中电流相等(不为零)时，电压之比UA∶UB为
________；(3)若两个导体的电压相等(不为零)时电流强度之比IA∶IB为
________．
3、 如图所示电路，R1=2Ω，R2＝3Ω，R3＝4Ω.
（1）如已知流过电阻R1的电流I1=3A，则干路电流多大？
（2）如果已知干路电流I=3A，流过每个电阻的电流多大？
4、 不考虑温度对电阻的影响，一个“220V 40W”的灯泡，下列说法正确的是
A．接在110V的线路上的功率为20W
B．接在110V的线路上的功率为10W
C．接在440V的线路上的功率为160W
D．接在55V的线路上的功率为2.5W
5、 对计算任何类型的用电器的电功率都适用的公式是[ ]
A．P＝I2R B．P＝U2/R
C．P＝UI D．P＝W/t
6、下图所列的4个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消
耗的电功率P与电压平方U 2之间的函数关系的是以下哪个图象
A. B. C. D.
7、 一电流表G，内阻Rg＝100Ω，满偏电流Ig＝3mA，把它改装成量程为
3V的电压表，需串联一个多大的电阻？该电压表的内阻多大？
P
U
2
o
P
U
2
o
P
U
2
o
P
U
2
o
1、 [分析] 根据电流的定义式即可求解．
[解答] 根据闪电形成的平均电流I=6×104A和持续时间t=0．005s，由电
流定义式得流动的电量为q＝It＝6×104×0．005C＝300C．所以可供灯泡的照明
时间为
2、 解(1)在I－U图象中．电阻的大小等于图线斜率的倒数RA∶RB＝IB1∶IA1．
(2)由欧姆定律得：UA∶UB＝RA∶RB＝IB1∶IA1
(3)IA∶IB＝RB∶RA＝IA1∶IB1
点拨：分析电阻的I－U图线或U－I图线，关键是先搞清图线斜率的物理意
义，分清k＝R还是k＝1/R．
3、 [分析] （1）由I1、R1可算出并联电路的电压，即可算出I2、I3，总电流
I=I1＋I2＋I3.（2）先可算出并联总电阻R，由I与R的反比关系可算出每个电
阻的电流.
[解] （1）并联电路的电压U=I1R1=3×2V=6V，
流过电阻R2、R3的电流分别为
所以干路电流为I=I1+I2+I3=（3+2+1.5）A=6.5A.
（2）设并联电路总电阻为R，则
通过各个电阻的电流分别为
[说明] 对第（1）小题也可应用电流与电阻的反比关系，由
I1R1=I2R2=I3R3，
但必须注意，不要根据并联电路上电流与电阻成反比，把这三个电阻
中电流的关系错写成I1∶I2∶I3＝R3∶R2∶R1.
4、 解析：P＝U2/R可知，对R一定的用电器P与U2成正比，所以BD正确．
点拨：利用比例法解答实际功率的习题是一种常用的方法．
5、 解析：D是定义式，C是通过定义式推导而得，而A、B都是通过欧姆
定律推导，所以A、B只适用于纯电阻电路．选CD．
点拨：通过该道题理解电流做功的过程，即是电能转化成其他形式能的
过程．要区分电功率和热功率以及电功和电热．
6、 解：此图象描述P随U 2变化的规律，由功率表达式知：RUP2，U越大，
电阻越大，图象上对应点与原点连线的斜率越小。选C。
7、 解析：当电压表两端电压3V时，G表头分担的电压Vg＝IgRg＝0.3V，
分压的内阻R分担的电压VR＝V－Vg＝2.7V，由串联电路的分压原理得R＝
RgUR/Ug＝900Ω，即电流表G串联900Ω的分压电阻后，就改装成量程为3V
的电压表．
电压表的内阻RV＝R＋Rg＝1000Ω
点拨：电流表改装成电压表，串联一个阻值越大的电阻，改装后的电压表量
程就越大，与电流表G串联的分压电阻越大，改装后的电压表的内阻就越大．
