欧姆定律简单练习题
中考物理一轮复习 专题十一 电学微专题 微专题6 欧姆定律的理解及简单计算
勾文六州方火为市信马学校专题十一电学微专题微专题6 欧姆定律的理解及简单计算(建议时间：35分钟)一、选择题1. (2021 凉山州)以下列图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是( )2. (2021)R2＜R1，将图中的四种不同接法，接到同一电源两极间，那么电路中电流最大的是( )3. (2021)如下列图，电源电压为5 V，闭合开关S，电压表的示数为1 V，那么( )第3题图A. 通过灯泡L1的电流比L2的电流大B. 灯泡L1两端的电压是1 VC. 灯泡L1和L2的电阻之比是4∶1D. 假设灯泡L2灯丝烧断，电压表示数为零4. (2021)如图电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为( )第4题图A. 0.3 AB. 0.6 AC. 0.9 AD. A5. (2021)如下列图电路的两灯泡L1和L2分别标有“ V0.2 A〞和“ V0.3 A〞字样，闭合开关后两灯均发光．假设灯泡的电阻不受温度影响，以下判断正确的选项是( )第5题图A. 两灯串联B. 灯L2更亮C. 灯L1的电阻丝更粗D. 电流表的示数为0.5 A6. (2021)如下列图，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光．甲、乙两个电表示数之比为4∶3，此时灯L1和L2的电阻之比为( )第6题图A. 1∶3B. 3∶1C. 3∶4D. 4∶37. (2021)如下列图的电路，电源电压保持不变，R1＝10 Ω.闭合开关S, 滑动变阻器滑片P在最右端时，电流表的示数为0.25 A；把滑片P移到中点时，电流表的示数为0.4 A，那么以下选项正确的选项是( )第7题图A. 滑片P在最右端时，通过R1、R2的电流之比为5∶8B. 滑片P在最右端时，R1、R2两端电压之比为3∶1C. 滑动变阻器的最大阻值为40 ΩD. 电源电压为10 V8. (2021)如图是电阻甲和乙的U－I图像．小明对图像信息做出的判断，正确的选项是( )第8题图A. 当甲两端电压为0.5 V时，通过它的电流为0.3 AB. 当乙两端电压为 V时，其电阻值为10 ΩC. 将甲和乙串联，假设电流为0.3 A，那么它们两端的电压为2 VD. 将甲和乙并联，假设电压为1 V，那么它们的干路电流为0.4 A二、填空题9. (2021)将电阻R与10 Ω电阻串联后接到3 V电源上，通过R的电流为0.1 A，那么R＝______ Ω，假设R两端电压为0，那么R＝______Ω.10. (2021)如下列图电路中，电源电压恒为6 V，当闭合开关时，电压表的示数为4 V，那么灯L2两端电压为________V，灯L1、L2的阻值之比为________．第10题图11. (2021)将3个阻值均为10 Ω的电阻R1、R2、R3串联后接在电压恒为U的电路中，某同学误将一只电流表并联在电阻R2两端如下列图，发现电流表的示数为 A，据此可推知电压U为________V；假设用一只电压表代替电流表并联在R2两端，那么电压表的示数应为________V.第11题图12. (2021)如下列图，在探究串联电路电压关系的实验中，小磊同学先用电压表测量了电阻R1两端的电压为1 V，然后保持电压表接A点不动，将接B点的那段导线改接到C点，电压表的示数为3 V．R1＝5 Ω，那么电阻R2两端的电压为______V，通过R2的电流为____A．如果他保持电压表接B点不动，将电压表接A 点的那段导线改接到C点，这种接法是错误的，理由是______________________．第12题图13. (2021)图示为电阻A和B的I－U图像．假设将A、B串联接入某电源两端，那么闭合开关后，它们两端的电压U A、U B之比是________；假设将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，那么电源电压是________V.第13题图14. (2021)如下列图电路中的电压表有“0～3 V〞和“0～15 V〞两个量程，电流表有“0～0.6 A〞和“0～3 A 〞两个量程．闭合开关S ，将滑片P 从左向右移动到某位置时，电压表、电流表示数分别为 V 和0.3 A ；继续向右移动滑片P 到另一位置，电压表指针指在满偏的13，电流表指针指在满偏的14，那么此时电流表示数为________A ，该电源的电压为________V.第14题图三、计算题15. (2021)图示为“研究小灯泡灯丝的阻值变化特点〞的电路图．实验所选用的器材均能符合实验要求，其中局部器材的规格如下：小灯泡(额定电压 V ，额定电流0.32 A)；电压表(量程3 V ，内阻3 000 Ω)；电流表(量程500 mA ，内阻0.5 Ω)，定值电阻R 0(阻值1 000 Ω)．按电路图连接好电路，闭合开关，调节滑动变阻器的滑片至某一位置时，发现电压表的示数为 V ，电流表的示数为315 mA ，求此时第15题图(1)小灯泡两端的电压；(2)通过小灯泡的电流；(3)小灯泡灯丝的阻值．参考答案及解析1. C 【解析】定值电阻的阻值不变，由欧姆定律I ＝U R 可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其I －U 图像是一条过原点的倾斜直线，所以C 符合题意．应选C.2. D3. C 【解析】 由图知灯泡L 1、L 2串联在电路中，那么电流处处相等，A 错误；电压表测L 2两端的电压U 2＝1 V ，因电源电压为5 V ，L 1两端的电压U 1＝U －U 2＝5 V －1 V ＝4 V ，B 错误；由欧姆定律得，L 1、L 2电阻之比等于电压之比为4∶1，C 正确；假设灯泡L 2灯丝烧断，相当于电压表被串联在电路中，示数接近电源电压，D 错误．应选C.4. C 【解析】由题意得：U 12 Ω＋R 3＝0.6 A………①，U 6 Ω＋R 3＝I ′………②，②①得：I ′＝12 Ω＋R 36 Ω＋R 3×0.6A ，因为，1＜12 Ω＋R 36 Ω＋R 3＜12 Ω＋2R 36 Ω＋R 3＝2〔6 Ω＋R 3〕6 Ω＋R 3＝2，所以0.6 A<I ′< A，C 正确．应选C. 5. B 【解析】由题图可知，两灯组成并联电路，电流表测量通过灯L 2的电流，电流表测量干路中的电流，A 错误；灯L 1的电阻为R 1＝U 1额I 1额＝ V 0.2 A ≈19 Ω，灯L 2的电阻为R 2＝U 2额I 2额＝ V 0.3 A≈1 Ω，R 1>R 2，由P ＝U 2R可知，在电压相等时，P 1<P 2，即灯L 2比灯L 1亮，B 正确；因为R 1>R 2，由于制作两灯材料相同但灯丝长度不知道，所以无法判断灯丝L 1与L 2的粗细，C 错误；由于两灯均发光，但不一定正常发光，只有两灯正常发光时，通过干路电流表的电流才为0.3 A ＋0.2 A ＝0.5 A ，D 错误．应选B. 6. A 【解析】如果甲乙任何一个为电流表，将会形成短路，所以甲乙都为电压表，此时灯L 1、L 2串联，电压表甲测量电源电压，电压表乙测量L 2两端电压；甲、乙两个电表的示数之比是4∶3，即U ∶U 2＝4∶3；所以灯L 1、L 2两端电压之比为U 1∶U 2＝(U －U 2)∶U 2＝(4－3)∶3＝1∶3；根据串联电路中的电压与电阻成正比，可得L 1、L 2的电阻之比R 1∶R 2＝U 1∶U 2＝1∶3.应选A.7. D 【解析】此电路为串联电路，电源电压不变，设电源电压为U ，那么U ＝0.25 A×(10 Ω＋R 2)…①，U ＝0.4 A×(10 Ω＋R 22) …②，解方程组求得电源电压U ＝10 V ，R 2＝30 Ω ，C 错误，D 正确；当滑片P 在最右端时，串联电路中电流处处相等，因此电流之比为1∶1，A 错误；根据串联分压原理可得，此时两电阻两端电压之比等于电阻之比为1∶3，B 错误．应选D. 8. C 【解析】由图像可知，当甲两端的电压为0.5 V 时，通过它的电流为0.1 A ，A 错误；当乙两端的电压为U 乙＝ V 时，通过乙的电流为I 乙＝0.5 A ，由I ＝UR 得，R 乙＝U 乙I 乙＝ V 0.5 A＝5 Ω，B 错误；将甲、乙串联，串联电路中各处电流相等，当电流为0.3 A 时，由图可知，甲两端的电压为U 甲1＝ V ，乙两端的电压为U 乙1＝0.5 V ，串联电路两端的总电压等于各用电器两端的电压之和，U 串＝ U 甲1＋U 乙1＝ V ＋0.5 V ＝2 V ，C 正确；将甲、乙并联，各支路两端的电压相等，当电压为1 V 时，由图可知，通过甲的电流为I 甲2＝0.2 A ，通过乙的电流为I 乙2＝0.4 A ，并联电路干路电流等于各支路电流之和，I ＝I 甲2＋ I 乙2＝0.2 A ＋0.4 A ＝0.6 A ，D 错误．应选C.9. 20 20 【解析】电路中的总电阻为R 总＝U I ＝3 V 0.1 A＝30 Ω，R 的阻值为R ＝30 Ω－10 Ω＝20 Ω，导体的电阻是由导体的材料、长度、横截面积决定的，与导体两端的电压及通过导体的电流无关，所以R 两端电压为0时，R 的电阻仍为20 Ω.10. 2 2∶1 【解析】由电路图可知，灯L 1与L 2串联，电压表测灯L 1两端的电压U 1＝4 V ，由串联电路特点可知，灯L 2两端的电压U 2＝U －U 1＝6 V －4 V ＝2 V ；因串联电路电流处处相等，由U ＝IR 可知，灯L 1、L 2的电阻之比R 1∶R 2＝U 1∶U 2＝2∶1.11. 30 10 【解析】当电流表并联在R 2两端时，电路为R 1、R 3串联，电流表测电路中的电流，根据欧姆定律可得，电源的电压U ＝I (R 1＋R 3)＝ A×(10 Ω＋10 Ω)＝30 V ；电流表换成电压表时，三电阻串联，电压表测R 2两端的电压，电路中的电流I ′＝U R 1＋R 2＋R 3＝30 V 10 Ω＋10 Ω＋10 Ω＝1 A ，电压表的示数U 2＝I ′R 2＝1 A×10 Ω＝10 V.12. 2 0.2 会导致电压表“＋、－〞接线柱接反【解析】U 1＝1 V ，U ＝3 V ，那么U 2＝U －U 1＝3 V －1 V ＝2 V ，I 2＝I 1＝U 1R 1＝1 V 5 Ω＝0.2 A ；保持电压表接B 点不动，将电压表接A 点的那段导线改接到C 点，会导致电压表正负接线柱接反．13. 1∶2 2 【解析】由图像知R A 、R B 为定值电阻，当R A 、R B 串联时，流经两个电阻的电流相等，假设电流I A ＝I B ＝0.2 A ，U A ∶U B ＝1∶2；当R A 、R B 并联接在电源两端时，R A 、R B 两端的电压相等，两支路电流加起来为0.6 A ，由图像可知当电压为2 V 时，干路电流I ＝I A ＋I B ＝0.4 A ＋0.2 A ＝0.6 A ，故电源电压为2 V.14. 0.15 【解析】由题图可知，电阻R 1与滑动变阻器R 2串联接入电路，电压表测滑动变阻器两端的电压，电流表测电路中的电流．将滑片P 从左向右滑动时，滑动变阻器连入电路的阻值变大，那么电压表示数变大，电流表的示数变小．假设电压表接入的是0～15 V 的量程，那么电压表的示数为5 V ，大于 V ，符合实际情况；假设电压表接入的是0～3 V 的量程，那么电压表满偏的13为1 V ，小于 V ，不符合实际情况；所以向右移动滑片到另一位置，电压表的读数为5 V ．如果电流表的量程选择0～3 A 的量程，那么电流表满偏的14为0.75 A ，大于0.3 A ，不符合实际情况；假设电流表的量程为0～0.6 A ，那么电流表满偏的14为0.15 A ，小于0.3 A ，符合实际情况；所以电流表接入的量程为0～0.6 A ，即向右移动滑片到另一位置，电流表的读数为0.15 A ．设电源电压为U ，那么有：0.3 A×R 1＋ V ＝U ①，0.15 A×R 1＋5 V ＝U ②，由①②解得U ＝ V.15. 解：(1)通过电压表的电流I 1＝U 1R V＝9×10－4 A R 0两端的电压U 2＝I 1R 0＝0.9 V小灯泡两端的电压U ＝U 1＋U 2＝ V(2)通过小灯泡的电流I 2＝I －I 1＝0.3141 A(3)小灯泡灯丝的阻值R L ＝U I 2≈1 Ω(以上各题其他合理的解答均给分)。
【上海】物理-九年级-电路计算压轴题-分类练习
电路计算压轴题Tina Wang课程介绍Tina 一．简单欧姆定律计算二．简单变化范围计算三．替换电阻四．判断电路连接方式五．电表偏转角度六．求比值七．选择滑动变阻器八．求滑动变阻器规格九．替换定值电阻的范围1．（2019虹口）如图（a）所示的电路中，电源电压为6伏不变，通过电阻R1的电流为0.4安。
闭合开关S，电流表指针的位置如图（b）所示，电路中元件均完好。
①求电阻R1的阻值。
②求通过电阻R2的电流I2。
③若一段时间内电流通过电阻R1所做的电功为15焦，求这段时间内电流通过电阻R2所做的电功W2。
2.（2018虹口）如图所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。
闭合电键S后，电流表的示数为1安。
（1）求电阻R1两端的电压U1。
（2）求通电5秒，电流通过R1做的功W1。
（3）小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。
他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。
请根据上述信息求出电阻R2的值。
3．（2019青浦）如图所示的电路中，电源电压为15伏，电阻R1的阻值为10欧，滑动变阻器R2上标有“20欧1安”字样。
闭合电键S，移动变阻器的滑片P，电阻R1两端的电压为6伏。
①求通过电阻R1的电流I1。
②为保证电路安全工作，求变阻器R2接入电路的最小电阻值。
4．（2018青浦）如图所示的电路中，电源保持不变，电阻R1的阻值为10欧，闭合电键S，电压表的示数为3伏。
（1）通过电阻R1的电流I1。
（2）现改变变阻器R2滑片P的位置，当电阻R1两端的电压分别为2伏、4伏时，变阻器R2的电功率相同。
求电源电压U及变阻器接入电路的电阻值R2。
5．（2019金山）如图（a）所示的电路中，电源电压为6伏且不变，变阻器R2上标有“20Ω2A”字样。
闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安。
欧姆定律简单计算题(含有公式)
1欧姆定律计算题及动态电路 姓名：1。
（2013•龙岩）如图所示电路中,R 1：R 2=1：2，则通过它们的电流之比是 ，加在它们两端的电压之比是 ．2。
如图2所示电路，已知R 1=2Ω，R 2=4Ω,U 1=2V ，求（1）通过R 1的电流I 1；(2） 通过R 2 的电流I 2，（3）R 2两端的电压U 23。
如图3所示电路，已知R 1=2Ω，R 2=4Ω，U 1=2V ，求（1)通过R 1的电流I 1；（2)R 2两端的电压U 2， (3)通过R 2 的电流I 24.在图4电路中，电阻R 1的阻值为10Ω．闭合开关S ，电流表A l 的示数为0。
3A ，电流表○A 的示数为0。
5A ．求:(1）通过电阻R 2的电流（2)电源电压U (3）电阻R 2的阻值5。
如图5所示电路,闭合开关,电压表示数为6V ，电阻R 1为60Ω,R 2为40Ω，求：（1)电路中的电流I （2）R 2两端的电压U 2 （3）电源电压U6.（2012•重庆）如图所示的电路中，电源电压保持不变,电阻R 1的阻值为20Ω．闭合开关S,电流表A 1的示数为0.3A ，电流表A 2的示数为0。
2A ．求:（1）电源电压U ． （2）电阻R 2的阻值．7。
一个定值电阻两端的电压是3V,通过它的电流是0.5A ，如果它两端的电压是5V ，能不能用量程是0。
6A 的电流表来测量通过这个电阻的电流?请通过计算说明．串联电路 并联电路电流特点 I=I 1=I 2I=I 1+I 2电压特点 U=U 1+U 2U=U 1=U 2电阻特点R=R 1+R 2图5R 1 R 2VR 1R 2图2R 1R 2 图3图4I U R IR U R U I ==⇒=,图6图121111R R R +=28.如图8，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。
分析：本题中,为了分析表达的简洁，我们约定一套符号：“→"表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓"表示物理量减小或电表示数减小.P 右移→R 2↑→R 总↑→I ↓→A 表↓. R 1不变→IR 1↓→U 1↓→V 表↓。
欧姆定律基础及简单动态电路分析-解析版 2024年中考物理一轮复习精练
欧姆定律基础及简单动态电路分析A．R1与R2两端的电压为B．R1与R2的电阻之比为C．将R1与R2串联接入电路，通电后D．将R1与R2并联接入电路，通电后通过A．电阻R1两端电压为4V时，通过B．电阻R1、R2串联，当电流为0.2AC．电阻R1、R2并联到2V电压下，干路中的电流是D．电阻R1和R2的阻值之比是1∶【答案】B【详解】A．由图可知当电阻R1两端电压为B．由图像可知，若电阻R、R串联，当电流为A．元件A的电阻保持0.3Ω不变B．当A和B串联，电路中电流为C．当A和B并联在电压为2.5VD．当A和B串联，两者电阻相同时，电源电压为【答案】B【详解】A．由图象可知，当通过A的电流U=U A″+U B″=3V+3V=6V故D错误。
故选B。
4．（2023·内蒙古呼和浩特·统考中考真题）电梯超载容易引发安全隐患，其超载报警电路简图，如图所示。
电源电压恒定不变，0R为保护电阻，R为压敏电阻，阻值大小随电梯内压力增大而减小，电流表的示数超过临界值就会自动报警。
电梯正常工作，当有人进入电梯后，则（）A．电流表示数减小B．电压表示数增大C．电压表与电流表示数之比减小D．因为电阻0R是定值电阻，所以它的电压和电流不变【答案】C【详解】A．由电路图可知，0R与R串联，电流表测电路中电流，当有人进入电梯后，压力增大，压敏电阻阻值减小，因此电阻中总电阻减小，由欧姆定律可知，电路中电流变大，故电流表示数变大，故A不符合题意；B．图中，电压表测R两端电压，当有人进入电梯后，压力增大，压敏电阻阻值减小，电源电压不变，由串联电路分压原理可知，压敏电阻两端减小，即电压表示数减小，故B不符合题意；C．由电路图可知，电压表测压敏电阻两端电压，电流表测电路中电流，串联电路中电流处处相等，因此电压表与电流表的比值即为压敏电阻的阻值，人进入电梯后，压力增大，压敏电阻阻值减小，因此电压表与电流表示数之比减小，故C符合题意；D．因为串联电路中电流处处相等，人进入电梯后，电路中电流相等，因此通过R0的电流增大，压敏电阻两端电压减小，由串联电路电压特点可知，R0两端电压变大，故D不符合题意。
欧姆定律PPT课件(人教版)
三、欧姆定律的简单计算
【例题1】 一辆汽车的车灯接在12 V电源 两端，灯丝电阻为30 Ω，求通过灯丝的电 流。
解：根据欧姆定律得
Ⅰ= _U_ = 1_2_V_ = 0.4A R 30 Ω
答：通过灯丝的电流是0.4A。
I U 及串联电流规律的综合应用 R
【例题2】
如图，已知L1 的电阻为20 Ω， L2的电阻为30Ω， 闭合开关，电压表的示数为3V,求通过L2的电流。
欧
公式的变形
姆
定
I
=
_U__ R
律
• U=IR 主要用于已知电流和 电阻求电压. 拓展：能否说电压与电流成正比呢？
•R
=
U__ I
主要用于已知电压和 电流求电阻.
拓展：能否说电阻与电压成正比，与电
流成反比呢？
例5：定值电阻R1和R2的电流随其两端电
压变化的I-U图线如下图所示，则依图可以
判定（ B ） 提问：1、两条过原点倾斜直线反应
规律性结论，即欧姆定律
二、欧姆定律
1、内容：
导体中的电流，跟导体两端的电压成正比， 跟导体的电阻成反比。
2、公式：I=
式中的
I 表示电流，单位是安培（A）； U 表示电压，单位是伏特（V）； R 表示电阻，单位是欧姆（Ω）。
I U R
由此式可得， 导体中电流
与两端电压成正比 与其电阻成反比
欧姆定律表达式
义务教育教科书 物理 九年级 全一册
第十七章 欧姆定律
第2节 欧姆定律
一、温故知新
1、通过导体的电流与导体两端电压 的关系？
电流与电压成正比 2、通过导体的电流与导体本身电阻 的关系？
电流与电阻成反比

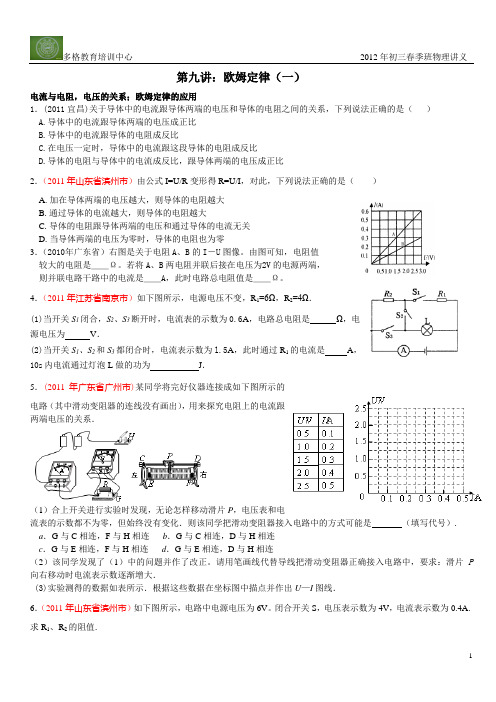

2012年春欧姆定律中考题集--简单
第九讲：欧姆定律（一）电流与电阻，电压的关系；欧姆定律的应用1．(2011宜昌)关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A.导体中的电流跟导体两端的电压成正比B.导体中的电流跟导体的电阻成反比C.在电压一定时，导体中的电流跟这段导体的电阻成反比D.导体的电阻与导体中的电流成反比，跟导体两端的电压成正比2．（2011年山东省滨州市）由公式I=U/R变形得R=U/I，对此，下列说法正确的是（）A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越大C.导体的电阻跟导体两端的电压和通过导体的电流无关D.当导体两端的电压为零时，导体的电阻也为零3．（2010年广东省）右图是关于电阻A、B的I－U图像。
由图可知，电阻值较大的电阻是＿＿Ω。
若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是＿＿A，此时电路总电阻值是＿＿Ω。
4．（2011年江苏省南京市）如下图所示，电源电压不变，R1=6Ω，R2=4Ω．(1)当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是Ω，电源电压为V．(2)当开关S1、S2和S3都闭合时，电流表示数为l.5A，此时通过R1的电流是A，10s内电流通过灯泡L做的功为J．5．(2011年广东省广州市)某同学将完好仪器连接成如下图所示的电路（其中滑动变阻器的连线没有画出），用来探究电阻上的电流跟两端电压的关系．（1）合上开关进行实验时发现，无论怎样移动滑片P，电压表和电流表的示数都不为零，但始终没有变化．则该同学把滑动变阻器接入电路中的方式可能是（填写代号）.a．G与C相连，F与H相连b．G与C相连，D与H相连c．G与E相连，F与H相连d．G与E相连，D与H相连（2）该同学发现了（1）中的问题并作了改正。
请用笔画线代替导线把滑动变阻器正确接入电路中，要求：滑片P 向右移动时电流表示数逐渐增大．(3)实验测得的数据如表所示．根据这些数据在坐标图中描点并作出U—I图线．6．（2011年山东省滨州市）如下图所示，电路中电源电压为6V。
欧姆定律简单计算
欧姆定律简单计算1.在某导体两端加3V 电压时，通过该导体的电流为0.2A ；在这个导体两端加6V 的电压时，该导体的电阻等于____________ 。
2．将3Ω和6Ω的两个电阻串联接在9V 的电源上，它们的总电阻为__________Ω，电路中的电流为___________A ．3.在图1所示的电路中，电源电压保持不变，当开关S 闭合后，电流表示数变化了0.1A ，电阻R = Ω。
4. 有4Ω和6Ω两个电阻。
将它们串联后的总电阻是________Ω；将它们并联后的总电阻是________Ω。
5.一个导体两端的电压为4V 时，通过它的电流为0.5A ，该导体的电阻为 Ω；当这个导体两端不加电压时，该导体的电阻为 Ω。
6.一只小灯泡的额定电压为8V ，正常发光时通过它的电流为0.4A ，现将该小灯泡接在12V 的电源上，为使其正常发光，应_______联一_______Ω7．有一个电铃，它的电阻是10Ω，额定电压为6V 。
现只有一个电压为9V 的电源，为使电铃正常工作，应给它 （选填“串”或“并”）联一个阻值为 Ω的电阻。
8．灯泡L 1和L 2串联在电路中，加在它们两端的总电压为12V ，L 1电阻是8Ω，L2两端的电压是4V ，则L 1中的电流是____A 。
9．如图5—2所示，巳知电源电压为6V ，电阻R 1为10Ω。
闭合开关后，电流表示数为1A ，则R 2=______Ω，通过R 2的电流等于________A 。
10.两个定值电阻，甲标有“16Ω 1.5A ”，乙标有“22Ω 0.5A ”。
现把它们串联起来，则该串联电路两端允许加的最高电压是_______11.甲、乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在12V 的电源两端（电源电压保持不变），则通过甲电阻的电流是 A ，乙电阻两端的电压是 V.6．（2007沈阳）如图4所示电路，电阻R 1＝20Ω，R 2＝30Ω，闭合开关S 后，电压表的示数为9V ，则电流表的示数为 A 。
欧姆定律题型六大题型归纳汇编.
题型类型
描述
示例
简单欧姆定律计算
已知电阻和电压求电流，或已知电流和电阻求电压
如：已知电阻R=10Ω，电压U=20V，求电流I？
欧姆定律与串联电路
求串联电路中的电流和各电阻两端的电压
如：串联电路中，电阻R1=10Ω，R2=20Ω，电源电压U=30V，求各电阻两端的电压和电路中的电流？
限压限流问题
求解串并联电路中的最大电压和最大电流问题
如：两个电阻的规格分别为“6V 0.2A”和“3V 0.3A”，将它们串联或并联后接入电路，求电路允许通过的最大电流或两端允许加上的最高电压？
比例与图像结合问题
通过图像分析电流与电压的关系，求解电阻值或电源电压等
如：给出电流随电压变化的图像，通过图像求出电阻的阻值，或将电阻串联或并联后接在某一电路中，通过图像分析求解电源电压或电路中的电流？
欧姆定律与并联电路
求并联电路中各支路的电流和干路电流，或求并联电路的电源电压
如：并联电路中，电阻R1=10Ω，R2=20Ω，干路电流I=3A，求各支路的电流和电源电压？
欧姆定律的动态电路
分析滑动变阻器滑片移动时电流的变化情况，或根据电压表示数和滑片位置求电源电压和其他电阻的阻值
如：滑动变阻器在电路？
中考物理一轮复习 欧姆定律之动态电路计算(有简单答案)
学员姓名：年级：初三辅导科目：物理授课日期授课时段授课主题欧姆定律之动态电路计算一、单选题1．如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数I-U的关系如图乙所示，则下列选项正确的是（）①R1的阻值为10Ω ①变阻器R2的最大阻值为20Ω①电源电压为3V ①电流表示数为0.2A时，R2的阻值为5ΩA．只有①①正确B．只有①①①正确C．只有①①①正确D．都正确2．某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R1＝7Ω，滑动变阻器R2的最大阻值为20Ω。
他所选用的电压表量程为0~3V，电流表量程为0~0.6A。
为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（）A．0~3ΩB．0~7ΩC．3Ω~7ΩD．7Ω~10Ω3．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（）A．电源电压是12V B．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R断路时，电流表示数为0，电压表示数为0V4．如图所示的电路中，电源电压恒定不变，R 1、R 2、R 3是定值电阻，其中R 1＝10Ω，R 2＝6Ω。
闭合开关S 1，单刀双掷开关S 2接a 时电流表的示数为0.6 A ；闭合开关S 1，单刀双掷开关S 2接b 时电流表的示数可能为（ ）A ．0.3 AB ．0.6 AC ．0.9 AD ．1.2 A5．如图所示，电源电压为5V ，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，定值电阻R 1标有“6Ω 0.5A”，在保护电表及其它元件情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）A ．R 1两端电压变化范围是0～1VB ．电压表示数变化范围是1～3VC ．电流表示数变化范围是0.33～0.6AD ．滑动变阻器连入电路的阻值变化范围是4～9Ω6．如图所示，电源电压不变，电流表1A 量程为0~0.6A ，小灯泡1L 的规格为“2.5V 0.25A”，小灯泡的电阻不随温度发生变化，小灯泡两端的电压低于1.2V 不能发光，高于2.5V 就会被烧坏。
(初中物理)专题13 欧姆定律及其应用(原卷版)
B．一定大于2.4A，但小于1.2A D．一定大于1.2A，但小于C．3V如图所示电路，电源电压恒定，A ．R 1:R 2=2:1B ．R 1:R 3=1:1C ．R 2:R 3=1:2D ．R 1:R 2:R 3=2:2:14．（2021·四川广安市）如图所示电路中，110ΩR =，220ΩR =，闭合开关S ，电压表1V 与2V 的示数之比是（ ）。
A ．1:2B ．1:3C ．2:1D ．2:35．（2021·湖北宜昌市）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R 1和R 2的I-U 图像如图所示，下列说法正确的是（ ）。
A ．当R 1与R 2两端的电压为0时，它们的电阻也为0；B ．用不同的电阻研究电流与电压的关系得出的结论不一样；C ．在电阻一定时，导体两端的电压与通过导体的电流成正比；D ．R 1与R 2的阻值之比为1:26．（2021·四川凉山彝族自治州）如图所示，电源电压恒定。
当开关S 1、S 2闭合，甲、乙两表均为电压表时，两表示数之比U 甲:U 乙=5:1；当开关S 1闭合、S 2断开，甲、乙两表均为电流表时，两表的示数之比为（ ）。
A ．5:4B ．3:5C ．4:5D ．4:17．（2021·湖北武汉市）在如图所示的电路中，电源电压恒为6V，R1=10Ω，R3=30Ω。
开关S1闭合，开关S2接a，滑动变阻器R2的滑片P位于图示位置时，电压表的示数为1.2V 。
开关S1闭合，开关S2接b，滑片P移动到另一位置时，电压表的示数为2.0V。
前后两次滑动变阻器接入电路的电阻变化了（）。
A．5ΩB．10ΩC．20ΩD．40Ω8．（2021·黑龙江中考真题）如图所示，电源电压保持不变．当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A．则电阻R1与R2的比值为（）。
A．1：3 B．3：1 C．2：3 D．3：29．（2021·广西贵港市）如图甲所示的电路，电源电压恒定，滑动变阻器R上标有“20Ω 1A”的字样，R2=6Ω，两电表量程均保持不变，电路中各元件均在安全情况下工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律简单练习题
第一部分 串联电路16道
1. 有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，
灯泡L
1
的电阻是20欧姆，求：
（1） 电路中的总电阻（2） 灯泡L
2的电阻（3） 灯泡L1和L2
两端的电压
2. 两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯
泡L
1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L2
两端的电
压（3）两个灯泡的电阻分别为多大
3. 有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L
1
两端的电压是
3伏特，灯泡L2两端的电压是9伏特，求：
（1） 两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压
4. 有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L
1
两端的电压是
4伏特，电路的总电阻为60欧姆，求：
（1） 电源电压（2）灯泡L
2
两端的电压（3）两个灯泡的电阻分别为多大
5. 有两个灯泡串联在电路中，电路中的电流是0.5安培，灯泡L
1
两端的电压是
9伏特，灯泡L2为的电阻6欧姆，求：
（1） 灯泡L
1的电阻（2）灯泡L2
两端的电压（3）电源电压
6. 有两个灯泡串联在电路中，电路中的电流是0.2安培，电路中的总电阻为20
欧姆，灯泡L
2
为的电阻15欧姆，求：
（1） L
1的电阻（2）灯泡L1和灯泡L2
两端的电压（3）电源电压
7. 有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L
1
的电阻为45
欧姆，灯泡L
2
为的电阻15欧姆，求：
（1） 灯泡L
1和灯泡L2
两端的电压（2）电源电压（3）电路中的总电阻
8. 有两个灯泡串联在电路中，电源电压是12V，灯泡L
1
两端的电压为9V，电
路中的总电阻为30欧姆，求：
（1） 灯泡L
2
两端的电压（2）电路中的电流（3）两个灯泡的电阻
9. 有两个灯泡串联在电路中，电源电压是12V，灯泡L
1
两端的电压为9V，灯
泡L
1
的电阻为30欧姆，求：
（1） 灯泡L
2两端的电压（2）电路中的电流（3）灯泡L2
的电阻（4）该电
路的总电阻
10. 有两个灯泡串联在电路中，电源电压是24V，灯泡L
1
两端的电压为15V，灯
泡L
2
的电阻为20欧姆，求：
（1） 灯泡L
2两端的电压（2）电路中的电流（3）灯泡L1
的电阻（4）该电
路的总电阻
11. 有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30欧姆，灯泡
L2的电阻为20欧姆，求：
（1） 灯泡L
1的电阻（2）电路中的电流（3）灯泡L1和L2
两端的电压
12. 有两个灯泡串联在电路中，电源电压是12V，灯泡L
1
的电阻为5欧姆，灯泡
L2的电阻为25欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡
L1和L2两端的电压
13. 有两个灯泡串联在电路中，灯泡L
1
两端的电压3V，电路的总电阻为10欧姆，
灯泡L
1
的电阻为5欧姆，求：
（1） 灯泡L
2的电阻（2）电路中的电流（3）灯泡L2
两端的电压（4）电源
电压
14. 有两个灯泡串联在电路中，灯泡L
1
两端的电压3V，电路的总电阻为12欧姆，
灯泡L
2
的电阻为8欧姆，求：
（1） 灯泡L
1的电阻（2）电路中的电流（3）灯泡L2
两端的电压
（4）电源电压
15. 有两个灯泡串联在电路中，灯泡L
1两端的电压3V，灯泡L1
的电阻为30欧
姆，灯泡L
2
的电阻为20欧姆，求：
（1）电路的总电阻 （2）电路中的电流
（3）灯泡L
2
两端的电压 （4）电源电压
16．阻值为10欧的用电器，正常工作时的电压为3V，现要把它接入到电压为
12V的电路中，应怎样连接一个多大的电阻？
并联电路16道
1. 两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L
1
的电阻为10欧姆，求：
1) 灯泡L
2的电阻 2）灯泡L1和L2
中通过的电流 3）干路电流
2. 两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L
1
中通过的电流为0.6安培，求：
1) 干路电流 2）灯泡L
2中通过的电流 3）灯泡L1和L2
的电阻
3. 两个灯泡并联在电路中，电源电压为3伏特，L
1的电阻为20欧姆，L2
的电
阻为10欧姆，求：
1) L
1和L2并联后的等效电阻 （2）灯泡L1和L2
中通过的电流（3）干路
电流
4. 两个灯泡并联在电路中，电源电压为6伏特，L
1
的电阻为20欧姆，干路电
流为0.5安培，求：
1) L
1和L2并联后的等效电阻 2）灯泡L1
中通过的电流
3）灯泡L2中通过的电流 4）L2的电阻
5. 两个灯泡并联在电路中，电源电压为6伏特，L
1的电阻为30欧姆，L2
中通
过的电流为0.4安培，求：
1) L
2的电阻 2）灯泡L1
中通过的电流
3）两灯并联后的等效电阻 4）干路总电流
6. 两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L
2
中通过的电流为0.4安培，求：
1) 两灯并联后的等效电阻 2）L
2
的电阻
3）灯泡L1中通过的电流 4）L1的电阻
7. 两个灯泡并联在电路中，电源电压为24伏特，灯泡L
1
中通过的电流为0.2
安培，L
2
中通过的电流为0.4安培，求：
1) 两灯的电阻 2）两灯并联后的总电阻 3）干路总电流
8. 两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L
1
的电阻为
40欧姆，干路总电流为0.75安培，求：
1) 电源电压 2）灯泡L
1
中通过的电流
3）灯泡L2中通过的电流 4）灯泡L2的电阻
9. 两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L
1
的电阻为
8欧姆，灯泡L1中通过的电流为0.4安培，求：
1) 电源电压 2）干路中通过的电流
3）灯泡L2中通过的电流 4）L2的电阻
10. 两个灯泡并联在电路中，两灯并联后的总电阻为2.4欧姆，灯泡L
1
的电阻为
6欧姆，灯泡L2中通过的电流为0.75安培，求：
1) L
2的电阻 2）电源电压灯泡 3）L1
中通过的电流 4）干路总电流
11. 两个灯泡并联在电路中，灯泡L
1的电阻为20欧姆，L2
的电阻灯泡为30欧
姆，干路总电流为0.5安培，求：
1) 两灯并联后的总电阻 2）电源电压 3）灯泡L
1和L2
中通过的电流
12. 两个灯泡并联在电路中，灯泡L
1的电阻为15欧姆，L2
的电阻灯泡为30欧
姆，灯泡L
1
中通过的电流为0.2安培，求：
1) 两灯并联后的总电阻 2）电源电压
3）灯泡L2中通过的电流 4）干路总电流
13. 两个灯泡并联在电路中，灯泡L
1的电阻为10欧姆，灯泡L2
中通过的电流为
0.3安培，干路总电流为0.6安培，求：
1) 灯泡L
1
中通过的电流 2）电源电压
3）L2的电阻 4）两灯并联后的总电阻
14. 两个灯泡并联在电路中，灯泡L
2
的电阻为20欧姆，通过它的电流为0.3安
培，干路总电流为0.5安培，求：
1) 电源电压 2）灯泡L
1
中通过的电流
3）L1的电阻 4）两灯并联后的总电阻
15. 两个灯泡并联在电路中，灯泡L
2
的电阻为40欧姆，通过它的电流为0.15安
培，灯泡L
1
中通过的电流为0.1安培，求：
1) 电源电压 2）干路总电流 3）L
1
的电阻 4）两灯并联后的总电阻
16. 阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为
0.8安的电路中，应怎样连接一个多大的电阻？
