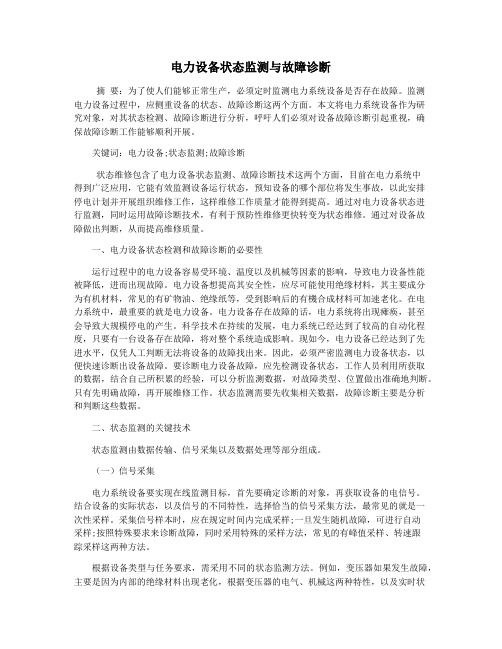

电力设备状态监测与故障诊断
电力设备状态监测与故障诊断摘要：为了使人们能够正常生产，必须定时监测电力系统设备是否存在故障。
监测电力设备过程中，应侧重设备的状态、故障诊断这两个方面。
本文将电力系统设备作为研究对象，对其状态检测、故障诊断进行分析，呼吁人们必须对设备故障诊断引起重视，确保故障诊断工作能够顺利开展。
关键词：电力设备;状态监测;故障诊断状态维修包含了电力设备状态监测、故障诊断技术这两个方面，目前在电力系统中得到广泛应用，它能有效监测设备运行状态，预知设备的哪个部位将发生事故，以此安排停电计划并开展组织维修工作，这样维修工作质量才能得到提高。
通过对电力设备状态进行监测，同时运用故障诊断技术，有利于预防性维修更快转变为状态维修。
通过对设备故障做出判断，从而提高维修质量。
一、电力设备状态检测和故障诊断的必要性运行过程中的电力设备容易受环境、温度以及机械等因素的影响，导致电力设备性能被降低，进而出现故障。
电力设备想提高其安全性，应尽可能使用绝缘材料，其主要成分为有机材料，常见的有矿物油、绝缘纸等，受到影响后的有機合成材料可加速老化。
在电力系统中，最重要的就是电力设备。
电力设备存在故障的话，电力系统将出现瘫痪，甚至会导致大规模停电的产生。
科学技术在持续的发展，电力系统已经达到了较高的自动化程度，只要有一台设备存在故障，将对整个系统造成影响。
现如今，电力设备已经达到了先进水平，仅凭人工判断无法将设备的故障找出来。
因此，必须严密监测电力设备状态，以便快速诊断出设备故障。
要诊断电力设备故障，应先检测设备状态，工作人员利用所获取的数据，结合自己所积累的经验，可以分析监测数据，对故障类型、位置做出准确地判断。
只有先明确故障，再开展维修工作。
状态监测需要先收集相关数据，故障诊断主要是分析和判断这些数据。
二、状态监测的关键技术状态监测由数据传输、信号采集以及数据处理等部分组成。
（一）信号采集电力系统设备要实现在线监测目标，首先要确定诊断的对象，再获取设备的电信号。
发电厂电气设备状态监测与故障诊断方法分析
发电厂电气设备状态监测与故障诊断方法分析一、引言随着电力工业的发展，发电厂的电气设备越来越成为电力生产的核心设备，其稳定运行对于电力生产的持续供应至关重要。
随着设备的老化和运行时间的增长，电气设备的故障频率也在逐渐增加，给电力生产带来了很大的隐患。
如何对发电厂的电气设备进行状态监测和故障诊断显得至关重要。
二、发电厂电气设备状态监测方法1. 传统运行参数监测传统的发电厂电气设备状态监测方法主要是通过监测设备的运行参数来判断设备的状态。
对变压器进行油温、油位、局部放电等参数进行监测；对发电机进行温度、振动、绝缘电阻等参数进行监测。
通过这些参数的监测，可以及时发现设备的异常情况，提前预警，从而减少故障发生的可能性。
2. 智能监测技术随着人工智能、大数据等技术的发展，智能监测技术逐渐应用到了发电厂的电气设备状态监测中。
通过安装传感器，采集设备的运行数据，并应用数据分析、模式识别等技术，可以实时监测设备的状态，发现潜在的故障隐患，大大提高了监测的精度和效率。
3. 在线监测系统发电厂电气设备的状态监测也可以通过建立在线监测系统实现。
通过在设备上安装在线监测装置，实时采集设备的运行数据，并传输到监控中心进行分析和处理。
在线监测系统可以实现对设备状态的实时监测，可以及时发现设备的异常情况，并进行及时处理，从而减少设备故障的发生。
1. 故障特征诊断在发电厂电气设备故障诊断中，首先需要对设备出现的故障特征进行诊断。
对发电机出现的振动、温升异常等现象进行诊断，对变压器出现的油温升高、局部放电等现象进行诊断。
通过对故障特征的诊断，可以初步确定设备的故障类型和范围。
2. 数据分析诊断通过对设备运行数据的分析，也可以进行电气设备故障的诊断。
通过对设备的温度、振动、电流等数据进行分析，可以找出设备运行中的异常情况，从而判断设备是否存在故障。
数据分析诊断可以帮助工程师更准确地判断设备的状态，并及时处理存在的问题。
智能诊断技术在电气设备故障诊断中也发挥着重要的作用。
水电厂设备在线监测故障诊断与状态检修
水电厂设备在线监测故障诊断与状态检修概述水电厂作为一种重要的能源生产方式，在能源领域发挥着重要的作用。
水电厂设备的运行状态直接影响着水电厂的发电效率和安全性，因此对水电厂设备进行在线监测、故障诊断和状态检修显得尤为重要。
本文将重点探讨如何进行水电厂设备的在线监测、故障诊断和状态检修。
在线监测在水电厂设备的运行过程中进行在线监测，可以及时获取设备的运行数据，通过对数据的分析判断设备是否出现异常，从而及时采取措施进行处理。
水电厂设备在线监测可以通过以下几种方式进行：1.传感器监测安装传感器可对水电厂设备的运行状况进行监测。
传感器可以监测电机的运行状态、轴承温度、润滑油的状况等。
通过对传感器获取的数据进行分析，可以对设备的运行状态进行监测并预测可能出现的故障。
2.智能运维系统监测智能运维系统可以将设备的运行数据上传至云平台，通过数据分析、数据挖掘和机器学习等技术，对数据进行预处理，生成设备运行状态的趋势图，设备运行数据异常报警、设备故障预测等功能，达到对设备的及时监测。
故障诊断水电厂设备是否正常运转是水电厂发电的重要保证，当设备出现故障时，需要迅速诊断故障并及时维护。
故障诊断可以通过以下几种方法进行：1.人员巡检设备故障往往会表现为某些符号或信号错误，利用人员的经验和知识可以通过巡检实现对设备的故障快速定位和维修。
2.数据对比分析利用设备的历史数据和当前数据进行对比分析，找出历史数据和当前数据不相符合的地方，进行故障定位。
状态检修当设备出现故障时，需要进行及时的检修才能使设备恢复正常运行状态。
状态检修可以通过以下几种方式进行：1.预防性检修在设备正常运行的状态下，通过规范化或标准化方法，对设备进行定期、计划性地维护，以便达到减少故障发生率和故障维护成本的目的。
2.纠正性检修在设备发生故障后，需要进行及时的维护修理。
该检修形式适用于设备发生故障的情况，可以快速修复设备并使其恢复正常运行。
通过在线监测、故障诊断和状态检修，可以保证水电厂设备的运行效率和安全性。
第2课电气设备在线监测与故障诊断[1]
![第2课电气设备在线监测与故障诊断[1]](https://img.taocdn.com/s3/m/9bcbe6789ec3d5bbfc0a7489.png)
•耐热等级 •O •A •E •B •F •H •C
PPT文档演模板
•表1 电介质的耐热等级
•工作温 度(℃)
•电介质
•90
•木材、纸、纸板、棉纤维、天然丝；聚乙烯；聚氯乙烯；天然橡胶
•105
•油性树脂漆及其漆包线；矿物油及浸入其中的纤维材料
•120
•酚醛树脂塑料；胶纸板、胶布板；聚酯薄膜；聚乙烯醇缩甲醛漆
电气因素
机械因素
温度和热
稳定性
受潮
PPT文档演模板
化学稳定 第2课电气设备在线监测与故障诊断
[1]
•1. 电气影响
▪ 长期工作电压
▪ 短时的过电压
PPT文档演模板
• 图1 有机绝缘的伏秒特性及运行 中各种电压下的场强
• 1 油纸电气强度； • 2 胶纸电气强度； • 3 运行中各种电压下的场强； • E0 长期工作场强
PPT文档演模板
•表 2 常用电介质的εr值
•材料类型
•名称
•相对介电常数 （工频，20℃）
•气体介质（标准大气条件）
•空气
•1．00058
• •液体介质
• •固体介质
•弱极性 •极性 •强极性 •中性或弱极性 •极性 •离子性
•变压器油 •硅有机液体
•2.2～2.5 •2.2～2.8
•蓖麻油 •氯化联苯
第2课电气设备在线监测与故障诊断 [1]
•电介质的击穿
• 如是极其纯净的液体及固体介质，发生电击穿的电压将 很高。
• 但工程电介质材料中不可避免地会含有一些杂质，如气 泡、水分、纤维、炭粒等，它们对介质的击穿过程及击穿电 压有很大影响。
▪ 电击穿：由于电场作用所直接引起。 ▪ 热击穿：仅靠增加绝缘厚度以提高击穿电压已难以奏效。 ▪ 电化学击穿：因长期局部放电而引起。
电气设备在线监测及故障诊断分析
电气设备在线监测及故障诊断分析电气设备在线监测及故障诊断分析1、电气设备故障及其危害性分析为了保证系统供电的可靠性,电机、变压器、输电线路、电力电容器、避雷针、绝缘子构成电力系统的主要电气设备。
电气设备一旦发生故障,将会出现大面积停电停产、造成巨大的经济损失。
国内外的大量资料和统计结果表明,导致设备失效的主要原因是其绝缘性能的劣化。
例如:2003年8月14日的北美电力系统大停电的分析报告就指出:造成停电的主要原因是俄亥俄州的地区电力局计算机失效和几条关键的345千伏输电线对生长过速的树木放电而引起的对地短路事故。
绝缘老化因子可分为热、电、环境和机械因子四种。
2、在线监测与状态维修的必要性及意义为了保证电力设备质量,在设备投入运行前都要进行严格的质量检查,基本消除了由于质量而引发的事故。
而为了发挥电气设备的最大生产能力,常常需要进行日常的科学管理和维护。
2.1 预防性维修阶段早期阶段:对设备使用直到发生故障,然后维修。
其后,发展成定期试验和维修,即预防性维修。
现在,定期预防性试验和维修已在电力部门形成制度,对减少和防止事故的发生起到了很好的作用。
缺陷:离线进行试验带来一些不足。
(1)离线试验需停电进行,而不少重要电力设备轻易不能停止运行。
(2)停电后设备状态(如作用电压、温度等)和运行中不符,影响判断准确度。
(3)由于是周期性定期检查,而不是连续地随时监测,设备仍可能在试验间隔期间发生故障,即造成维修不足。
(4)由于是定期检查和维修,设备状态即使良好时,按计划仍需进行试验和维修,造成人力物力浪费,甚至可能因拆卸组装过多而造成损坏,即造成所谓维修过度。
例如某条高压电缆出厂计划寿命为10年,工作10年后必须更换。
计划寿命是一个估算数字,并且留有一定的安全裕度,极少数可能工作作寿命不足10年。
大多数运行寿命能超过10年,或在15年以上。
实行计划寿命一刀切的方法是不合时宜的。
2.2 状态维修目前正在发展以状态监测(通常是在线监测)和故障诊断为基础的状态维修。
电气设备在线监测与故障诊断1
电气设备在线监测与故障诊断1变压器油在线监测电-1305班13121455聂志强一、监测系统整体方案如下图所示，此为系统主站、监测装置、通讯控制系统的整体结构。
此变压器油在线监测系统由多通道传感器数据采集、传感器信号预处理、在线调试、监测现场显示和报警以及与上位机监测系统的网络数据通讯等部分组成。
分析此整体的框图可知，传感器将与变压器油有关的信息进行采集，信息经预处理电路，进入A/D转换模块，变换成实时数字信号送给微处理器，然后进行数据初步判断和简单的电力变压故障诊断与预测算法处理，将处理结果根据需要在现场液晶显示屏上简要显示，以便现场信息获取和管理维护。
同时微处理器将采集时间日期信息、监测数据及预分析结果数据通过网络数据传输模块上传给上位机的远程监测和智能诊断统进行详细的记录分析和故障预测报警。
二、监测量的选择、传感器选型方案本系统要求实现对变压器油在线监测。
在变压器运行发生故障时，新产生的油中溶解气体成分主要有H2、CH4、C2H6、C2H4、C2H2、CO等气体。
根据新的行业导则还需要考虑到O2和N2含量的测量，进而根据各种气体的不同组合来判断变压器内部故障类型。
因此监测量的选则是与故障气体相关的气体浓度信息，采集这些气体浓度信息的意义在于可以使系统进一步对数据分析处理，实现变压器运行状态的实时监测。
气体传感器在选型时要注意以下几个重要参数：（1）稳定性稳定性是指传感器在整个工作时间内基本相应的稳定性，它由零点漂移和区间漂移来考察。
零点漂移是指在没有目标气体时在整个工作时间内传感器对基本线性条件的响应的变化，区间漂移是指传感器连续置于目标气体中的响应变化，它表现为传感器输出在工作时间内的降低。
（2）灵敏度灵敏度是指传感器的输出增量与被测输入量之比，主要依赖于传感器结构所使用的技术。
大多数气体传感器的设计原理都采用四种测定原理之一，即物理、电化学、生物化学、光学。
首先要考虑的是选择一种敏感技术，它对目标气体的阀限值或最低爆炸限的百分比的检测要有足够的敏感性。
电力系统在线监测与故障诊断课件—电力设备在线监测与故障诊断绪论..
定期预防性检修不能及时发现设备内部的绝缘隐患
2、 电气设备的绝缘故障及其危害性
• 相对于金属材料而言，绝缘材料更容易损 坏，很容易老化变质而使机电强度显著降 低。因而绝缘材料机电性能的好坏往往成 为决定整个电气设备寿命的关键所在。
2、 电气设备的绝缘故障及其危害性
2、 电气设备的绝缘故障及其危害性
• 电力系统电气设备的多数故障是绝缘性故障
3、电气设备维修机制的发展 和状态维修的必要性
3、电气设备维修机制的发展 和状态维修的必要性
• 我国现行绝缘预防性试验项目的主要内容：
– 测量绝缘电阻 Ri 或直流泄漏电流 I 1 判断绝缘是 否总体受潮或严重损坏； – 交流下测量介质损耗角正切值 tg，测到的是真 正反映交流下介质损耗大小的特征参数，与绝 缘的几何尺寸无关； – 通过对绝缘油进行物化分析和气相色谱分析判 断油浸电力设备的绝缘状况； – 局部放电试验可以反映电气设备突发性故障； – 破坏性试验项目，如交流耐压试验可能引起残 余破坏，仅仅在大修后等情况下才进行。
2、 电气设备的绝缘故障及其危害性
• 电气设备是电力系统的基本元件，其性能 的好坏直接影响到系统的安全可靠运行。 • 电气设备主要由两类不同材料构成：
– 一类为金属材料，包括铜、铝等导电材料，硅 钢片等导磁材料，铸铁、钢板等外壳或结构材 料； – 另一类为绝缘材料，如绝缘纸（及纸筒、纸 板）、绝缘油、塑料薄膜、层压板（及筒）、 电磁等
怎样预防电气设备故障？
第一章 概论
1.本课程的研究对象 2.电气设备的绝缘故障及其危害 3.电气设备维修体制的发展和状态维修的必要性 4.在线监测技术的国内外研究现状及发展趋势 5.本课程的学习内容 6.本课程的学习方法
动力系统、电力系统、电力网示意图
有关电力系统中高压电气设备在线监测与故障诊断分析
有关电力系统中高压电气设备在线监测与故障诊断分析摘要：在电力系统的运行中，高压电气设备占据着非常重要的位置，是整个系统安全生产、控制调节、传输变换的前提和有效保障，高压电气设备不同，其技术特点、结构和性能也不同。
本文通过对高压电气设备的概念、高压电气设备故障产生的原因以及高压电气设备在线监测与故障诊断系统进行分析。
以保障用电设备的安全运行，减少事故造成的影响，尽可能防患于未然，消灭事故于萌芽状态。
关键词：高压电气设备故障原因在线监测故障诊断1、高压电气设备的概述高压电气设备是电力安全生产、传输变换、控制调节的前提和保障。
因为电力能源是一个具有严重危害性的能源,它无形无色,不能接触。
但电力能源又是一个受人喜爱的能源,它洁净强劲,使用方便。
没有高压电气设备的存在,我们就没有办法掌控电力能源去运行工作;没有高压电气设备的保驾,我们就不能安心享受电力能源的方便服务。
所以,高压电气设备是电力能源利用的前提和保障。
电力能源的利用必须要满足人们在各种复杂情况下的安全掌控,高压电气设备就是为适应各种复杂情况下的安全掌控而被创造出来的,成为替代人们面对危害能源,变害为利的电气装置。
然而,复杂情况的适应必然带来复杂的高压电气设备类别和结构型式。
从事电力职业就必须将这些复杂的高压电气设备分门别类地熟悉掌握,才能正确地驾御使用。
但是,在我们现行的电力职业教育的教材中,高压电气设备专业的分类内容却存在不合理、不规范的问题:第一,有的没有高压电气设备归类总领,只有设备分类的结构介绍,造成不完全概念。
2、高压电气设备故障分析2.1主变压器故障（1）绕组的主绝缘和匝间绝缘故障。
长期过负荷运行、散热条件差或使用年限长，使绕组绝缘老化脆裂；变压器多次受到短路冲击，绕组受力变形，产生绝缘缺陷；变压器油中进水使绝缘强度降低，造成绝缘击穿；在雷击过电压作用下绝缘击穿。
（2）变压器套管故障。
套管瓷质不良、沙眼或裂纹，套管渗油或积垢太多等造成闪络或爆炸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(完整word版)电力设备在线监测与故障诊断 电力设备在线监测与故障诊断 第一章:
1、预防性维修的局限性.P2—3 a) 经济角度分析：定期试验和大修均需停电,引起电量损失；定期大修和更换部件的投资，造成巨大的人、财、物的浪费。 b) 技术角度分析：试验条件不同于运行条件，多数项目是在低电压下进行检查，很可能发现不了绝缘缺陷和潜在的故障；绝缘的劣化、缺陷的发展有一定的潜伏和发展时间，而预试是定期进行的，常常不能及时准确地发现故障，从而出现漏报、误报或早报。
2、状态维修的具体内容及必要性.P3 具体内容：对运行中电气设备的绝缘状况进行连续的在线监测，随时获得能反映绝缘状态变化的信息。 必要性:预防性维修存在一定的局限性（内容同1)，同时状态维修还具有以下优点：可更有效地使用设备，提高利用率；降低备件的库存量以及更换部件与维修所需的时间；有目标地进行维修，可提高维修水平,使设备运行更安全、可靠；可系统地对设备制造部门反馈的质量信息,用以提高产品的可靠性。 3、在线监测系统的技术要求。P7 1）系统的投入和使用不应改变和影响电气设备的正常运行； 2）系统应能自动地连续进行监测、数据处理和存储； 3）系统应具有自检和报警功能; 4）系统应具有较好的抗干扰能力和合理的检测灵敏度; 5）监测结果应具有较好的可靠性和重复性以及合理的准确度; 6）系统应具有在线标定其监测灵敏度的功能； 7）系统应具有故障诊断功能。
第二章： 1、监测系统可由哪些基本部分组成，在线监测系统组成框图及整个监测系统可归纳为哪些子系统?P9-10 (完整word版)电力设备在线监测与故障诊断 信号的变送、信号的处理、数据采集、信号的传输、数据处理、诊断。
可归纳为三个子系统：信号变送系统、数据采集系统、处理和诊断系统。 2、监测系统的分类。P10（分别按使用场所分，按监测功能分，按诊断方式分) 根据使用场所分为便携式和固定式,根据监测功能可分为单参数和多参数，按诊断方式可分为人工诊断和自动诊断。
3、对传感器的基本要求及传感器的分类。P11 基本要求:能检测出反映设备状态的特征量信号,良好的静态和动态特性；对被测设备无影响或很微弱,和后续单元很好匹配；可靠性好，寿命长 根据变换过程中是否需要外加辅导能量的支持来分：无源传感器、有源传感器；根据传感器技术的发展阶段来分：结构型传感器；物性型传感器；智能型传感器
4、温度传感器、红外线传感器、振动传感器、电流传感器、电压传感器、气敏传感器的分类。 温度传感器：固体温度传感器（热电偶、电阻式温度计）、半导体温度传感器（热敏电阻、温敏二极管和晶体管）、光纤温度传感器。 红外传感器：热探测器（热敏电阻型探测器、热电偶型探测器、热释电探测器）、光子探测器。 振动传感器：位移传感器、速度传感器、加速度传感器、声发射传感器。 电流传感器：互感器型的电流传感器（窄带、宽带）、低频电流传感器、霍尔电流传感器、光纤电流传感器。 电压传感器：电场传感器、耦合式传感器。 (完整word版)电力设备在线监测与故障诊断 气敏传感器：接触燃烧式气敏传感器、半导体式气敏传感器
7、在线监测系统中为何对传感器输出信号的预处理常采取“就地处理"的方式？p30 对于固定在变电站做连续监测的系统,数据处理的微机往往远离电气设备的主控室，信号经过长距离传送会产生衰减和畸变，同时在传输过程中还可能引入干扰。故一般预处理采取“就地”处理的方式。 8、信号的预处理一般包含哪些内容？P31 程控放大、滤波 10、光载波的调制方式有哪些,各种调制方式的原理？P34-35 1）调幅式调制 由模拟信号直接对光载波进行光强度调制。 2）调频式调制 先将电信号调制为振幅不变而频率随调制信号的幅度而变化的调频波，再通过发光二极管的光/电转换成和调频电压波相同的光信号的调频波，然后输入光纤。通过光纤输出的光信号经光/电转换恢复为电信号的调频波，再经解调DM、放大和低通滤波后复原为预处理后的电信号，而后送住数据采集单元。 3)脉码调制 将模拟信号通过模数转换器ADC转换为数字信号，再将数字信号转换为数字光信号后经光纤传送。
11、多路信号复用的方式、原理及多路信号频分复用的要求。P36 1）频分复用：将多路信号调制成不同中心频率的调频波，而后进入合成单元、电／光转换为合成的光信号，通过一路光纤系统传送到另一端，经光／电转换为合成的电信号，通过带通滤波器分解为原来的多路调频波，再分别经解调、低通滤波复原为调制前的多路信号。 2）时分复用：在不同时间上分别传送不同的信号，适用于数字信号（脉码调制方式）的传送，结构简单，传输时间较长. 多路频分复用的要求：调制波的最高中心频率要小于2倍的最低中心频率 (完整word版)电力设备在线监测与故障诊断 13、光电器件选择时,光源、光检测器件、光纤的类型分别有哪些可供选择？P37
光源:发光二极管、激光二极管 光检测器件：PIN型光电二极管、雪崩光电二极管 光纤：单模、多模
14、干扰信号按波形特征分类情况。P37-38 周期性干扰信号：连续的周期性干扰信号、脉冲型周期性干扰信号 脉冲型干扰
15、为了更好的抑制干扰,抑制干扰有硬件、软件两类方法,分别的主要措施是？ 硬件:硬件滤波器、差动平衡系统、电子鉴别系统 软件:数字滤波器、平均技术、逻辑判断、开窗技术 16、理想数字滤波器的工作原理. 对时域信号采用FFT频域化，在频域内将不合理的突出干扰谱去掉,再IFFT反变换即测得时域内去除干扰后的信号. 17、平均技术的工作原理。P46 适用对象:主要是随机性干扰。 原理：将数据样本多次代数和相加并取其平均值,即可减弱随机性干扰影响而提高信噪比,若样本数为N，则信噪比的改善为N (因为样本均值的标准偏差为N/ 是样本的标准偏差的N/1）。 18、主要有哪些数据处理技术。（时域分析、频域分析、相关分析、统计分析) 19、主要有哪些诊断技术。（阈值诊断、模糊诊断、时域波形诊断、频率特性诊断、指纹诊断、基于人工神经网络的诊断、专家系统诊断） 20、分析如何改进和提高阈值诊断的可靠性和准确性以避免漏报和误报。 c) 规程所规定的标准值是长期经验的积累和理论分析的结果，具有普遍的指导意义，要严格执行； d) 另一方面,不能将标准值作为唯一判据,不能死扣标准.超过标准值不一定100%有故障，低于或接近标(完整word版)电力设备在线监测与故障诊断 准值不一定没有故障：1）将监测值与规程的标准值作比较；2)将监测值与该设备历史上历次试验结果作比
较-—纵比；3）将监测值与其他同类设备的监测结果作比较——横比；4）结合其他反映绝缘状况的参数的检测结果，全面综合分析. 21、哪些问题是发展在线监测技术的关键。P64 传感技术、抗干扰技术、诊断技术
第三章： 1、电容型设备在线监测项目及项目的监测意义。P68 1）介质损耗角正切--tgδ 监测tgδ对发现绝缘的整体劣化（例如绝缘均匀受潮）较为灵敏，而对局部缺陷则不太灵敏. 电容值-—CX e) 电流值—-IX 能给出有关可引起极化过程改变的介质结构变化的信息（均匀受潮或严重缺油)，还能发现严重的局部缺陷(绝缘部分击穿）。
2、主要的电容型设备主要有哪些。P68 电力电容器、高压套管、电容式绝缘电流互感器、电容式电压互感器、耦合电容器。
3、由于电容型设备绝缘劣化引起不平衡电流，引起电流不平衡的原因.P71-72 1）三相设备绝缘的等效导纳的差别（或三相电压的不平衡) 2）感应电流的影响 3)谐波的影响 4、介质损耗监测的主要方法：电桥法、相位差法、全数字测量法。 5、在介质损耗监测方法中，电桥法的特点。 1）优点：比较准确、可靠；与电源波形的频率无关；数据重复性好。 (完整word版)电力设备在线监测与故障诊断 2）缺点：需要改变设备原有运行状态；操作比较复杂；是一种间接测量方法。
6、简述电容型设备的在线监测相位差法的工作原理.
根据电流信号与电压信号相位差来确定介质损耗角，分别测量电流信号与电压信号分别通过电流传感器和电压传感器测得，电流信号经过低通放大整形,电压信号经过低通、放大，反相整形，两个信号经过整形之后经过相位鉴别器，计算出电流与电压的相位差,利用相位差与介质损耗角之和为Pi/2，可得到介质损耗角正切. 7、试分析电容型设备的在线监测相位差法监测介质损耗角时的误差因素及改善途径 。P77 1）频率f的变化，频率变化增加,误差将更大，国家标准规定，频率允许变化范围为50Hz±0。5Hz,频率f的变化有可能造成漏报或误报.对策：在监测tgδ的同时要测量f，根据f的变化做出对应的调整，以消除频率f变化造成的监测误差. 2） 电压互感器原副边的固有相差； 对策：为系统误差，可在监测系统的数据处理时加以扣除. 3）谐波的影响； 对策：tanδ是由基波来计算的，而电力系统中常存在高次谐波，因此采用低通滤波器，滤去高次谐波。 4） 电流、电压两路信号在处理过程中存在时延差； 对策：低通滤波、放大、整形电路均会带来时延差,因此两路信号的处理电路应选用相同参数，并选用性能良好的器件。 8、在使用相位差法监测电容型设备介质损耗角正切时,若频率f发生变化带来误差的计算.课件ppt41
9、数字化测量方法主要包括哪些.P78
