BWD3K干式变压器温控器使用说明书
干式变压器温度控制器的操作
第三章干式变压器温度控制器操作
3.1 温度控制器面板说明
1.超温报警指示灯（绿色）；
2. 超温跳闸指示灯（红色）；
3. 风机状态指示灯（黄色）；
4. 故障报警指示灯（红色）；
5. 巡回显示状态指示灯（红色）；
6. 最大值显示状态指示灯（绿色）；
7. 测量相序及提示符显示器；
8. 测量值及参数显示器；
9. 风机手动/自动控制状态指示灯（绿色）；10. 复位键；11. 减数键（巡回/最大值显示状态切换键）；12. 参数设定键；13. 增数键（风机手动/自动控制状态切换键）
3.2 温控器自检
温控器在正常测量工作状态下，按[SET]键，进入参数设定状态，D1显示状态提示符, D2显示参数提示符和设定的参数值，“巡回”和“最大”两个指示灯同时亮。
在设定状态中，按一次▲键，显示的参数值增1，按住该键不放，可进行快速增数。
正常工作状态下按▲键可切换风机处于手动控制状态或自动控制状态。
在设定状态中，按一次▼键，显示的参数值减1，按住该键不放，可进行快速减数。
正常工作状态下按▼键可切换温控器处于最大值显示或各相巡回显示状态。
需要对温控器进行手动复位时，按
3.4 温度控制器操作流程。
BWDK干式变压器温度控制器使用说明书(塑壳)
BWDK干式变压器温度控制器使用说明书（塑壳）一、产品概述BWDK系列电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。
利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。
二、技术参数1．使用条件环境温度-10℃~+55℃相对温度5-95%大气压60-160KPa工作电压AC170-AC250V（48-60Hz）2．测量范围-40.0-200℃3．分辩率0.1℃4．测量精度±1℃5．控制精度±1℃6．功耗＜8V A7．重量＜1Kg8．传感器参数Pt1009．抗干扰性能符合JB/T7631标准10．触点容量风机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组超温报警：AC125/10A或AC220/7A 一组超温跳闸：AC125/10A或AC220/7A 一组11．仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm三、产品功能介绍1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。
巡回显示时每相显示约8秒。
2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。
显示器显示X—50.0，X表示出现故障相位。
3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。
当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。
bwdk干式变压器温度控制器使用说明书(铁壳)
BWDK干式变压器温度控制器使用说明书〔铁壳〕一、产品概述本仪器是为新式风冷干式变压器而设计的新一代电脑温度控制器，它采用美国Microchip消费的单片计算机为控制核心，结合最先进的数据存贮技术设计而成，从而使整个产品的性能迈上了一个新台阶。
和传统的模拟与数字电路组成的温度控制器相比，本仪器因采用高性能的微电脑的控制器，使所需电子元器件的数量减少一半以上，从而使本仪器的电路设计和构造设计大大简化，这样就极大进步了本仪器的运行可靠性。
我公司消费的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丧失。
本仪器还具有“黑匣子〞功能，可记录变压器掉电时刻的三个线包绕组的温度。
在抗干扰方面,本仪器在设计上采用硬件和软件相结合的抗干扰措施，共同监视温控器的工作，从而到达了极强的抗干扰才能。
在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。
二、技术参数1．测温范围：-40℃-200℃2．测温精度：±1℃℃4．工作电压：AC170V-AC250V〔50Hz〕5．功耗：＜10V A6．传感器：三支Pt100铂热电阻∮3×20×900〔引线〕7．继电器触点容量：有源单相风机：AC125V/20A 或AC220V/14A ;超温报警：AC125V/10A 或AC220V/7A；故障报警：AC125V/10A 或AC220V/7A；超温报警：AC125V/10A 或AC220V/7A8．仪表外形尺寸：260×200×80；嵌入开孔尺寸：230×180〔mm〕9．抗干扰性能：符合JB/T7631-94标准10．温控器保险管：250V/1A 或250V/2A11．风机保险管：250V/5A 或250V/10A12．仪表重量：＜3Kg三、产品功能介绍1．具有三相线包温度的巡回显示和最高相温度显示切换功能。
2．可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下平安的工作。

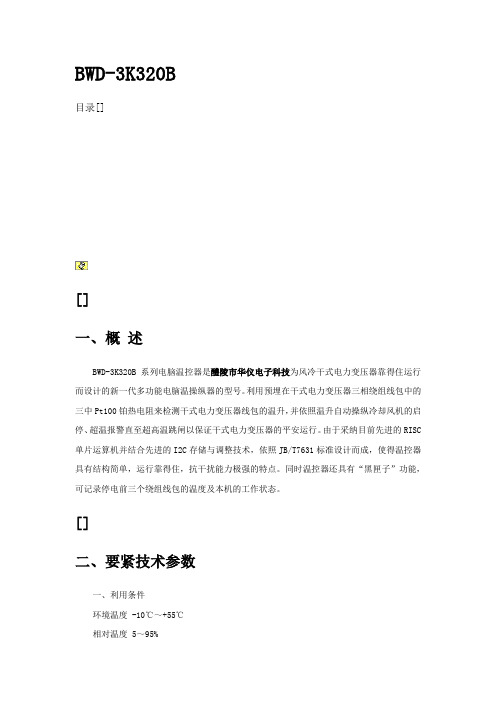

BWD温控仪
BWD-3K320B目录[][]一、概述BWD-3K320B系列电脑温控器是醴陵市华仪电子科技为风冷干式电力变压器靠得住运行而设计的新一代多功能电脑温操纵器的型号。
利用预埋在干式电力变压器三相绕组线包中的三中Pt100铂热电阻来检测干式电力变压器线包的温升，并依照温升自动操纵冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的平安运行。
由于采纳目前先进的RISC 单片运算机并结合先进的I2C存储与调整技术，依照JB/T7631标准设计而成，使得温控器具有结构简单，运行靠得住，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组线包的温度及本机的工作状态。
[]二、要紧技术参数一、利用条件环境温度 -10℃～+55℃相对温度 5～95%大气压 60～160Kpa工作电压 AC170～AC250V（48～60Hz）二、测量范围～200℃3、分辨率℃4、测量精度±1℃五、操纵精度±1℃六、功耗＜8VA7、重量＜1Kg八、传感器参数 Pt100九、抗干扰性能符合JB/T7631标准10、触点容量风机 AC125/10A或AC220/7A 三组（选配）或单相有源风机AC220/21A 一组超温报警 AC125/10A或AC220/7A 一组超温跳闸 AC125/10A或AC220/7A 一组1一、仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm[]三、产品型号及功能BWD-3K320B系列电脑温控器产品型号及其功能如下表：型号功能BWD温控器BWD-3KA巡回检测和湿示器度，超温报警，超高温自动跳闸，传感器故报警，不控制风机。
（塑壳）系列嵌入安装开孔BWD-3K320B巡回显示温度，控制风机启停，超温报警，超高温自动跳闸，感器故障报警，故障信号输出（选配）。
尺寸55×77mm BWD-3K320C C在BWD-3K320B型所有功能基础上，增加485接口。
干式变压器温度控制器使用说明书
干式变压器温度控制器使用说明书干式变压器温度控制器使用说明书1、简介1.1 产品概述干式变压器温度控制器是一种用于监控和控制干式变压器温度的设备，能够确保变压器的正常运行。
1.2 主要特点- 高精度温度测量- 温度报警功能- 温度监控记录- 远程控制功能- 简便的操作界面2、使用前准备2.1 检查设备完整性在使用前，请检查设备是否完整，并确保所有附件齐全。
2.2 安装位置选择选择安装位置时，请确保设备与变压器之间的距离适宜，并且通风良好。
3、设备安装3.1 安装步骤1、将设备固定在合适的位置上。
2、连接设备电源，并确认电源指示灯亮起。
3、连接温度传感器，并确保传感器传输线路正常连接。
3.2 连接示意图4、操作说明4.1 设备启动在接通电源后，设备将自动启动。
4.2 参数设置通过操作界面，可对温度控制器的参数进行设置，如报警温度、报警延时等。
4.3 温度展示设备将实时显示变压器的温度，并可根据温度变化进行曲线展示。
4.4 报警处理当温度超过设定的报警温度或延时后，设备将发出声音和光闪烁等报警信号。
4.5 远程控制可通过远程控制接口，通过计算机或其他设备对温度控制器进行操作和监控。
5、注意事项5.1 温度探头安装安装温度探头时，请注意探头的位置和接触情况，确保能准确测量变压器的温度。
5.2 温度监控记录设备自带温度监控记录功能，可以记录变压器的温度变化情况，方便后续查阅和分析。
5.3 维护保养定期检查设备和温度探头的运行状况，确保其正常工作，并及时处理异常情况。
附件：设备安装示意图、操作界面截图、远程控制接口连接图。
法律名词及注释：- 温度探头：用于测量变压器温度的传感器。
- 温度监控记录：记录变压器温度变化情况的功能。
- 报警温度：设定的超过温度阈值时触发报警的温度值。
- 报警延时：设定的报警温度达到后延时多长时间才触发报警。
干式变压器温控器BWDK-326D说明书
干式变压器温控器BWDK-326D注：若用户对温控器有其它特殊的技术要求，请选择LD-B10系列干变温控器。
3、技术指标3.1 测量范围： -30.0℃～240.0℃3.2 测量精度：精度等级 1级(温控器0.5级，传感器B级)分辨率 0.1℃3.3 使用条件：环境温度 -20℃～+55℃相对湿度 < 95％(25℃)电源电压 AC220V(+10％，-15%)电源频率 50Hz或60Hz(±2Hz)3.4 温控器功耗：≤8W3.5 执行标准: 生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证：ISO9001：2008国际质量管理体系认证通过的试验：IEC61000-4：2002 国际标准GB/T17626-2008《电磁兼容试验和测量技术》标准3.6 继电器触点输出：风机触点容量：10A/250VAC控制输出容量：5A/250VAC；5A/30VDC（阻性）3.7 Pt100传感器引线采用三线制，其探头尺寸：Ф3mm×30mm或Ф4mm×40mm3.8 温控器外型尺寸：80mm×160mm×100mm(高×宽×深)嵌装开孔尺寸：76+1mm×152+1mm(高×宽)包装说明：纸包装要注意轻拿轻放、请勿猛烈撞击以防包装箱和产品破损、切勿淋雨和阳光暴晒、置放于干燥通风处售后服务：1、自出厂之日起，因产品内部组件质量原因并非人为故障，一年包换；2、自出厂之日起，因产品内部组件质量原因并非人为故障，两年保修；3、终身维修，若产品超出三包服务期限，我公司实行免费维修，如果需要更换零部件的收取成本费，免收人工费。
我公司保修对象仅用于购买本公司产品的用户。
干式变压器温度控制器说明书
目录1．型号命名 (3)2．概述 (3)3．产品功能简介 (3)4．产品主要技术参数 (4)5．工作原理框图 (4)6．面板布置及按键定义 (5)7．参数设置 (5)8．仪表接线 (6)9．安装方法 (7)10．注意事项 (7)11．附表 (8)附图一览表图1：仪表开口尺寸及外形尺寸图 (4)图2：工作原理框图 (4)图3：面板布置图 (5)图4：仪表电气连接图 (6)图5：仪表传感总成接线图 (7)图6：仪表安装方法 (7)1型号命名B W D— 3 K 5功能序号控制三相巡检电阻温度计变压器2 概述BWD-3K5干式变压器电阻温度计是我厂吸收国外同类产品先进技术，集国内厂家之所长，最新推出新一代高科技智能仪表。
它具有体积小，电路简单，功耗低，功能全，使用方便等特点，风机过热保护装置功能拓宽，是干式变压器保护装置的理想选择。
3 产品功能简介3.1 三相温度巡显：每隔2秒钟巡回显示A、B、C 三相温度值，并自动显示每相温度值的高低排序。
3.2 多种显示方式：最大值方式能自动显示最高温度值及相序；任意一相温度快速切换显示及锁定显示；最高温度值记忆显示可显示当前时刻之前任意一相曾经达到过的最大值。
3.3 风机启停控制：当最高温度值大于或低于风机启停设定值时，风机控制触点闭合或断开，并有状态指示灯指示。
3.4 超温报警：当最高温度值大于超温报警设定值时，进行声光报警，同时报警输出触点闭合，供用户接二次报警电路。
3.5 超温跳闸：当最高温度值大于超温设定值时，跳闸报警灯亮，跳闸输出触点闭合，供用户接跳闸控制电路。
3.6 故障报警:当变压器A、B、C三相中Pt100传感器及引线发生断路或短路时，故障灯亮，报警输出触点闭合，供用户接故障处理电路。
4 产品主要技术参数4.1 工作环境: 环境温度：（0～50）℃、相对湿度：<90%。
4.2 测量范围：（0～200）℃。
4.3 精度等级: 0.5级（传感器0.5级、温度计0.5级）。
BWDK干式变压器温度控制器使用说明书(塑壳)
BWDK干式变压器温度控制器使用说明书（塑壳）一、产品概述BWDK系列电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。
利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前先进的RISC单片计算机并结合先进的I2C 存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。
二、技术参数1．使用条件环境温度 -10℃~+55℃相对温度 5-95%大气压 60-160KPa工作电压 AC170-AC250V（48-60Hz）2．测量范围 -40.0-200℃3．分辩率 0.1℃4．测量精度±1℃5．控制精度±1℃6．功耗＜8VA7．重量＜1Kg8．传感器参数 Pt1009．抗干扰性能符合JB/T7631标准10．触点容量风机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组超温报警：AC125/10A 或AC220/7A 一组超温跳闸：AC125/10A或AC220/7A 一组11．仪表外型尺寸 80×160×134mm嵌装开孔尺寸 154×77mm三、产品功能介绍1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。
巡回显示时每相显示约8秒。
2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。
显示器显示X—50.0，X表示出现故障相位。
3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。
当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。
BWDK干式变压器温度控制器使用说明书(塑壳)
BWDK干式变压器温度控制器使用说明书（塑壳）一、产品概述BWDK系列电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。
利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。
二、技术参数1．使用条件环境温度-10℃~+55℃相对温度5-95%大气压60-160KPa工作电压AC170-AC250V（48-60Hz）2．测量范围-40.0-200℃3．分辩率0.1℃4．测量精度±1℃5．控制精度±1℃6．功耗＜8V A7．重量＜1Kg8．传感器参数Pt1009．抗干扰性能符合JB/T7631标准10．触点容量风机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组超温报警：AC125/10A或AC220/7A 一组超温跳闸：AC125/10A或AC220/7A 一组11．仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm三、产品功能介绍1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。
巡回显示时每相显示约8秒。
2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。
显示器显示X—50.0，X表示出现故障相位。
3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。
当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。
BWDK干式变压器温度控制器使用说明书(塑壳)
BWDK干式变压器温度控制器使用说明书（塑壳）一、产品概述BWDK系列电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。
利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。
二、技术参数1．使用条件环境温度-10℃~+55℃相对温度5-95%大气压60-160KPa工作电压AC170-AC250V（48-60Hz）2．测量范围-40.0-200℃3．分辩率0.1℃4．测量精度±1℃5．控制精度±1℃6．功耗＜8V A7．重量＜1Kg8．传感器参数Pt1009．抗干扰性能符合JB/T7631标准10．触点容量风机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组超温报警：AC125/10A或AC220/7A 一组超温跳闸：AC125/10A或AC220/7A 一组11．仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm三、产品功能介绍1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。
巡回显示时每相显示约8秒。
2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。
显示器显示X—50.0，X表示出现故障相位。
3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。
当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
BWD-3K130系列温控仪是为风冷干式电力变压器可靠运行而设计的新一代多功能电脑温控制器。
利用预埋在干式电力变压器三相绕组线包中的三中Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自
动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前最先进的德国RISC单片计算机并结合先进的I
2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组线包的温度及本机的工作状态。
二、主要技术参数
1、使用条件
环境温度-10℃～+55℃
相对温度5～95%
大气压60～160Kpa
工作电压AC170～AC250V（48～60Hz）
2、测量范围-30.0～200℃
3、分辨率0.1℃
4、测量精度±1℃
5、控制精度±1℃
6、功耗＜8VA
7、重量＜1Kg
8、传感器参数Pt100
9、抗干扰性能符合JB/T7631标准
10、触点容量
风机AC125/10A或AC220/7A 三组（选配）
或单相有源风机AC220/21A 一组
超温报警AC125/10A或AC220/7A 一组
超温跳闸AC125/10A或AC220/7A 一组
11、仪表外型尺寸80×160×134mm
嵌装开孔尺寸154×77mm
三、产品型号及功能
四、产品功能介绍
1、检测并巡回显示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。
巡回显示时每相显示约8秒。
2、故障声光报警：传感器故障时相应的A、B、C相指示灯亮，同时风机启动，机器内发出嘀嘀声并接通报警触点。
显示器显示X—HO或X—LO，X表示出现故障相位。
3、风机启动和关闭功能：当三相线包绕组中有一相温度到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。
当三相线包线组中没有一相温度大于设定的风机关闭温度值时风机自动关闭。
4、超温报警功能：当三相线包线组中有一相温度达到设定的超温报警温度时温控器发出声、光报警，并接通报警输出端子（平时这两个端子间是断开的，报警时就会接通）提供一个开关信号，给远方的控制柜发出声光报警。
5、自动跳闸功能：当三组线包绕组中有一相达到设定的跳闸温度值时，温控器接通跳闸输出端子（平时两个端子间是断开的，跳闸时这两个端子口就会接通），以提供一个开关信号给远方的控制柜，启动跳闸电路。
（为防止因偶然因素触发跳闸特设有约5S延时）。
6、手动启动关闭风机功能：按风机键，风机启动，再按风机键，风机关闭。
如手动风机启动没有手动关闭风机，则风机启动约15分钟后自动关闭。
7、风机定时检测功能：为避免风机长时期不启动而锈蚀堵转损坏，特设有风机定时检测功能，定时启动时间可设定，范围为0-199小时，到设定值时温控器自动检测一次启动风机约2分钟，输入000时则取消该功能。
8、控制功能自检：可模似输入温度信号而使温控器作相应的控制。
9、“黑匣子”功能：可记录温控器断电时刻的三相线包绕组温度，以及本机的工作状态。
10、所有温度的设置均可通过面板上的轻触键直接设置。
为防止闲杂人员设置，温控器设有密码，只有密码输入正确才能设置，否则只能查看而不能设置。
设置温度范围见下表：
注：设置时应遵循T4＞13＞T2＞T1+4（4为风机启停的最小回差值）
1、设置键：正常工作状态时按此键可进入参数设置状态；参数设置状态时按此键将设置参数写入并进入下一参数设置；
“黑匣子”记录检查状态时按此键可结束检查记录状态进入正常工作状态；功能检测状态时按此键进入正常工作状态‘
2、移位/风机键：正常工作状态时按此键可手动开关风机；参数设置状态时按此键可改变设置闪烁位；“黑匣子”记录检查状态时此键无效；
3、增加/巡回键：正常工作状态时按此键可切换最高/巡回显示状态；参数设置状态时按此键可使设置闪烁位的数据增加1；“黑匣子”记录检查状态时此键无效；
4、记录键：正常工作状态时按此键可进入“黑匣子”记录检查状态；参数设置状态时按此键无效；“黑匣子”记录检查状态时连续按此键可将全部记录检查完并进入正常工作状态；功能检测状态时按此键可模似温度值输入温控器；（为防止误跳闸，模似输入温度大于等于设定超温跳闸温度值时，温控器不发出跳闸信号，仅面板上跳闸指示灯亮）。
5、任何操作时如20秒以上时间未按键，温控器将自动近回正常状态。
6、BWD3K130C型温控器通讯功能另附使用说明书。
7、BWD3K130D型温控器4-20mA的电流输出功能使用说明：BWD3K130D型温控器还具有三路4-20mA模似电流输出功能。
通过DB9通讯接口插座引输出，三路电流分别用于传送A、B、C三相线包的温度，其中电流输出与温
度的对应关系是：
4-20mA的电流输出
分别对应200℃的温
度值。
电流输出接线
方法见右图：
