R410A 设计注意事项
多联机R410A新冷媒施工资料全

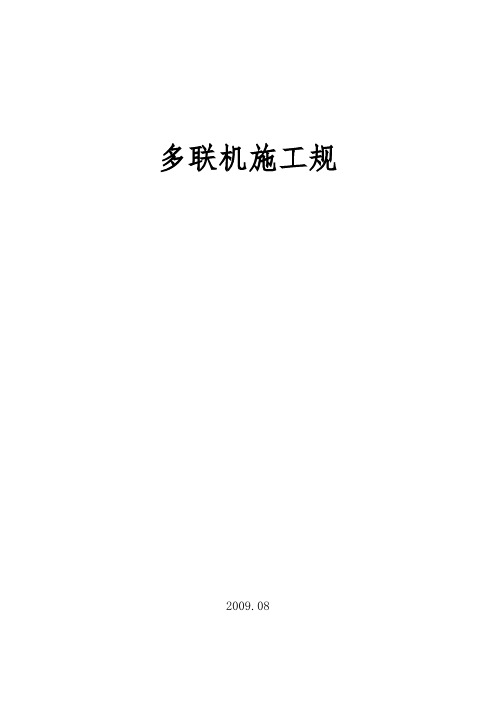

多联机施工规2009.08目录一．多联机室外机施工要求二．多联机室机施工要求三．多联机冷媒管路施工要求四．空调风管施工要求五．空调冷凝水管施工要求六．空调电气施工要求七．多联机防腐与保温施工要求八．多联机系统调试要求多联机室外机施工要求一．室外机基础1．室外机基础最好采用混凝土基础，也可以采用型钢基础，采用型钢基础要做好防腐工作。
2．基础高度要考虑到雪埋深度、排水、保温层厚度等，一般应高出地面150-200mm。
3．基础表面应水平，承重不低于机组重量的四倍以上。
4．基础四周应留有排水沟，以利于室外机化霜水的排放。
5．室外机基础设在屋顶时应协调土建方作好防水工作。
二．室外机安装位置选择1．安装位置应足以承受外机的重量和振动，特别是外机集中放置时，要考虑到其运转时产生振动对建筑结构产生的影响。
2．机组噪声和振动不会对居民和环境造成影响。
3．机组周围应尽量满足进风、出风需要，通风顺畅，散热良好，机组上方2m不应有障碍物，否则应加设导风管。
4．机组周围应留有0.5米以上的维修空间，四周障碍物高度不得超过800mm。
5．机组周围没有易燃、易爆及腐蚀性气体；没有热源及排油烟口；无高压线、变压器、发射塔等电磁干扰源。
三．室外机安装1．机组吊装运输时应保持直立，不得倾倒，否则会导致机组损坏。
2．机组开箱检查是否有漏油和损伤现象，检查随机附件和技术资料是否齐全并交专人保管。
3．室外机应摆放整齐，面板朝向一致。
4．5．机组与基础之间加10mm厚的减振橡胶，机组与基础用螺栓固定。
6．同一行外机间距在20mm以上，施工现场条件允许，考虑到散热效果和检修方便可适当增大到200mm。
两行外机间应留有1000mm以上的维修空间。
7．外机与冷媒管焊接时，对机组截止阀采取冷却措施，防止焊接的高温损坏阀体的密封材料。
8．机组上方2米有障碍物时，加装导风管将排风引出。
9．室外机原则上不允许安装在有百叶窗封闭的空间，若必须安装的话，则叶片间距应≥30mm以上，百叶倾斜角在0—15度，且尽量加大百叶窗的面积。
R410A使用指南与空调安装问题分析
• •
所用R410A来源要正规，市场上有不合格的R410A 制冷剂，目前知道其制冷能 力相对偏低；
追加氟充注技巧：由于要液态充注，所以在开机时充注太快，非常容易充多。 因此追加R410A时，应在阀罐口先接1个6.35的细角阀(另一头为帽），将R410A 专用软管一段接在细角阀上，略开阀罐旋钮，排除软管中空气，再迅速将软 管另一端接到粗角阀维修口。再关闭细角阀，将阀罐阀完全打开，将氟罐倒 置，再微开细角阀，这样就可以控制追加R410A的速度； 完全抽真空后加氟：先将粗角阀螺纹接头部分用塑料帽封紧，阀罐一端接好 R410A专用软管，微开阀，将软管中空气排除，然后另一端接到粗角阀维修口 （由于室外机内部有毛细管或电子膨胀阀，因此充注困难，一般需给室外单 独上电加氟），然后将阀罐倒置，放在电子称上，按“去皮”键置零。用内 六角开粗角阀90-360度，开始注氟，同时开机，提前300克开始关阀，不够时 在微开阀，这样可以精确注氟。
高强度曲轴 高精度气缸 专用润滑油
R410a与R22压缩机不可相互替代！！！
1.4 R410a润滑油特性
HFC 制冷剂用冷冻机油的特性比较
冷冻机油种类
POE
PVE
AB
4000
POE和PVE的吸湿性比较
水份含量(ppm)
HFC 相溶性
吸湿性
○
○
○
△
×
◎
3000 2000 1000 0 0 24 48
2.3 冷冻机油相关注意要点
• 制冷剂与冷冻机油匹配 • R22冷媒压缩机一般采用矿物油； • R410A冷媒压缩机一般采用有机合成油，常 见POE（醚类）、PVE（酯类）；
• R410A与矿物油不能互溶。R410A空调系统混入矿
2 R410A不同于R22的安装要点
充注冷媒
③使用电子膨胀阀作为节流部件的空调器，必须 使用称按重量充注，禁止看电流和压力充注； ④如果发生R410A泄漏，必须全部排放，重新抽 真空至合格值，按重量重新充注，绝不能添加。
20
变频机的接地
①变频空调器室外机安装有变频器，在变频器电路中， 设有抗雷击电路，抗干扰电路，设有接地装置较好； ②请正确接地，以防触电或产生噪音； ③通过自来水管、煤气管、电视天线、避雷针、电话线 等进行接地会很危险，请避免使用。
21
R410A不同于 不同于R22的安装要点 的安装要点 不同于
⒈R22，R410a 的特性对比 R22， ⒉导致差异的根本原因 ⒊施工注意点 ⒋工具互换性 ⒌铜管材料要求 扩管器（喇叭口接头口径） ⒍扩管器（喇叭口接头口径） 塞尺（扩管口径增大） ⒎塞尺（扩管口径增大） ⒏喇叭口螺母尺寸 ⒐力矩扳手 ⒑检漏仪 ⒒压力表及压力软管 ⒓专用加液阀 ⒔冷媒罐颜色 ⒕冷媒瓶是否有虹吸管的判断 真空泵、单向阀、 ⒖真空泵、单向阀、转接头 ⒗抽真空方法 ⒘充注冷媒 ⒙变频机的接地
0
R22， R22，R410a 的特性对比
R22 成分 混合比例 沸点 (oC) 常温下的蒸发压力 25oC (MPa) 压力 (kg/m3) ODP*1 (臭氧层破坏指数) 臭氧层破坏指数) 温室效应指数) GWP*2 (温室效应指数) 冷冻油 可燃性 毒性 单质 -40.8 0.94 44.4 0.055 1700 矿物油、 矿物油、 烷基苯油 不可燃 无毒性 R410A 非共沸混合制冷剂 R32:R125 = 50:50 -51.4 1.56 64.0 0 1730 酯化油、以太油（合成油） 酯化油、以太油（合成油） 不可燃 无毒性
铜管外径 英制 1/4 3/8 1/2 5/8 公制 6.35 9.52 12.70 15.88
格力GMV多联空调机组室内机(R410A)
第三章 GMV多联空调机组室内机(R410A)注：GMV 多联空调机组室内机（R410A）可搭配GR 数码多联空调机组（R410A）、GRm 模块化数码多联空调机组（R410A）、GPd 直流变频多联空调机组、GPdm 模块化直流变频多联空调机组。
E 系列风管机所匹配外机仅限于直流变频机组。
双热源风管机所匹配外机仅限于直流变频模块化机组。
一、普通风管机1、产品概述室内机普通静压配置，符合家居环境的要求，能将凉爽/ 温暖均匀送至室内的每一处空间, 风量小, 噪音低。
四档风机配置，可根据实际的工程需要调整室内机的静压及风量，有效的解决了风声和风量的冲突问题。
◆灵活设置，均匀送风风管可根据用户需要灵活配置，在一个或多个房间里设置多个回风口和送风口，有效解决大面积居室或多个房间同时供应冷量或热量以及均匀送风的需要。
◆安装方便，简洁美观在工程安装过程中，可以根据需要选择圆形送风管或矩形送风管。
也可以根据回风位置及室内机安装位置的不同选择下部回风或后部回风。
◆换新风功能，改善室内空气品质可根据需要引入新鲜空气，改善室内空气品质。
2、产品外形图GMV-R22P/Na、 GMVR-R22P/ Na GMV-R25P/ Na、 GMVR-R25P/ NaGMV-R28P/ Na、 GMVR-R28P/ Na GMV-R32P/ Na、 GMVR-R32P/ NaGMV-R36P/ Na、 GMVR-R36P/ Na GMV-R40P/ Na、 GMVR-R40P/ NaGMV-R45P/ Na、 GMVR-R45P/ Na GMV-R50P/ Na、 GMVR-R50P/ NaGMV-R56P/ Na、 GMVR-R56P/ Na GMV-R63P/ Na、 GMVR-R63P/ NaGMV-R71P/ Na、 GMVR-R71P/ Na GMV-R80P/ Na、 GMVR-R80P/ NaGMV-R90P/ Na S、 GMVR-R90P/ Na GMV-R100P/ Na S、 GMVR-R100P/ NaGMV-R112P/ Na S、 GMVR-R112P/ Na GMV-R125P/ Na S、 GMVR-R125P/ NaGMV-R140P/ Na AS、GMVR-R140P/ Na A注：① .本机组设计执行标准GB/T 18837-2002。
奥克斯 R410a系列空调器产品介绍及开发和制造过程中的
▼ 2004年1月1日开始实施： HCFC搭载产品（制冷量小于 100kW热 泵空调器）输入禁止 (EU新颁法规）
▼2015年1月开始， 禁止用再生 HCFC进行售后服务
日本的制冷剂市场
? 1. 代替冷媒的环保性均优于R22，安全性也符合要求。
? 2. R407c、THR03均是非共沸冷媒，在空调的设计、 生产、维修等方面需要对应；R410a是亚共沸冷媒，基本 可与R22同等考虑。
市场背景资料－主要出口市场调查
?美国 (313万台 ),欧洲 (150 万台 ),日本 (125万台 ),东南亚 (87万) 是中国空调出口的主要四大地区 (占总出口量 85%).
欧洲向是出口的 主要地区之一
欧洲空调器市场环境
能耗等级
A B C D E F G
EU标准指令
分体式（包括一拖多）
窗式
●日本
--窗机、商用空调已完成向HFC制冷剂的转换 --节能限制规定→空调用制冷剂加速实现 R410a的使 用
二、空调器的市场环境
1、世界生产需求的变化 2、不同地区的出口预测 3、中国生产需求预测 4、欧洲空调器市场环境 5、销往欧洲空调器制冷剂动向
世界生产需求的变化
冷冻年度 2002 2003 2004 2005 2006
HFC 1993~ 1992~ 1998~ 1998~ 1993~
2001~ 2001~ 1992~ 2000~
备注
转换结束 转换结束 基本转换结束 基本转换结束 R134a转换结
束 转换开始 转换开始 转换结束 转换结束
制冷剂的现状和未来预测（以日本为中心）
R410A制冷剂空调加冷媒注意事项及维修要点。
R410A制冷剂空调加冷媒注意事项及维修要点。
一、R410A制冷剂空调器的安装注意事项1、在安装、移动空调时，请不要将R-410A冷媒以外的空气混入空调的冷媒循环管路中。
如果混入空气等气体，将导致冷媒循环管路高压异常，造成循环管路破裂、裂纹的主要原因。
2、由于R410A的压力比较高所以将配管工具等作为专用。
·安装工作结束后，请仔细确认检漏：夏天停机检漏，冬天开制热检漏，不能有冷媒泄漏的现象。
如果冷媒泄漏在室内，一旦与电风扇、取暖炉、电炉等器具发出的电火花接触，将会形成有毒气体。
二、R410A制冷剂空调加冷媒方法及维修要点1、操作之前确认空调冷媒的名称，然后对不同冷媒实施不同的操作，使用R410A冷媒绝对不能使用R410A之外的冷媒。
2、加制冷剂前一定要检查漏点，处理好漏点后再进行加冷媒，注意：禁止使用空气或冷媒进行打压检漏。
3、R410A是一种模拟共沸混合冷媒，在添加冷媒时，保证以液体方式添加冷媒。
4、R410A泄漏之后的加冷媒有下列5种方法，详情如下：方法一：遥控器进入额定制冷模式，在制冷模式压缩机开启的情况下：遥控器设定温度为17 ℃；遥控器设定风速为高风；10秒钟内连续按强劲键6 次（或6次以上），10秒钟到后，单音蜂鸣器的长响10秒（对于音乐蜂鸣器的则响开机铃声），进入额定制冷测试运转。
压缩机的运转频率固定为额定测试频率，室内外风机风速固定为额定测试风速。
方法二：用遥控器进入额定制冷模式利用美的测试小板，查看排气温度，排气温度约在75-80℃是比较合适的。
方法三：在开制冷的模式下利用美的测试小板，查看回气温度及室内管温温度，加冷媒时，T回=T管+（1 - 3）℃方法四：用遥控器进入额定制冷模式，内风机运转20分钟以上，观察蒸发器为均匀结露为最佳状态，回气管均匀结露。
ü注意：以上方法都要在外界环境温度0度以上才能完成。
方法五：在外界环境温度低于零度以下的情况，最好采用定量加制冷剂的方式进行添加冷媒。
r410a制冷剂行业标准
r410a制冷剂行业标准R410A制冷剂行业标准。
R410A制冷剂是一种环保型制冷剂，被广泛应用于空调、冷库等制冷设备中。
由于其优越的性能和环保特性，R410A制冷剂在制冷行业中得到了广泛的认可和应用。
为了规范R410A制冷剂的生产、储存、运输和使用，制定了一系列的行业标准，以确保其安全性和可靠性。
首先，R410A制冷剂的生产应符合国家相关的生产标准和质量管理体系。
生产企业应具备相应的生产设备和技术，严格按照标准操作，确保产品质量稳定可靠。
同时，生产企业应建立健全的质量管理体系，对产品进行全程跟踪监控，确保产品符合标准要求。
其次，R410A制冷剂的储存和运输也需要遵循严格的标准。
储存环境应符合相关的安全要求，确保制冷剂不受污染和泄漏。
在运输过程中，需要采取相应的安全措施，确保制冷剂的安全运输，防止发生意外事故。
此外，R410A制冷剂的使用也需要严格遵守相关的行业标准。
在设计制冷系统时，需要考虑到R410A制冷剂的特性，合理选择制冷设备和配件，确保系统的安全稳定运行。
在使用过程中，需要定期对系统进行检查和维护，确保系统的性能和安全性。
总的来说，R410A制冷剂行业标准的制定和执行，对于保障制冷系统的安全稳定运行具有重要意义。
只有严格遵守相关的标准要求，才能确保R410A制冷剂在生产、储存、运输和使用过程中不会对环境和人体造成危害，同时也能保障制冷系统的性能和可靠性。
因此，作为制冷行业的从业者，我们应该深入学习和理解R410A制冷剂行业标准，严格执行相关的要求，确保制冷系统的安全可靠运行，为推动制冷行业的健康发展做出自己的贡献。
同时，相关部门也应加强对R410A制冷剂行业标准的监督和检查，确保标准的执行情况，保障公众和环境的安全。
只有这样，才能实现制冷行业的可持续发展，为社会经济发展做出更大的贡献。
R410A冷媒使用指南
抽真空操作步骤
5. 用内六角扳手打开细角阀90度，五秒钟关 用内六角扳手打开细角阀90度 观察是否有泄漏点； 闭，观察是否有泄漏点； 6. 用肥皂水检查室内外联机处是否有泄漏， 用肥皂水检查室内外联机处是否有泄漏， 检查完要将肥皂水擦干； 检查完要将肥皂水擦干； 7. 从维修口取下软管，完全打开细角阀与粗 从维修口取下软管， 角阀。 角阀。 8. 确认维修口处没有泄露； 确认维修口处没有泄露；
制冷剂与冷冻机油匹配
• R22冷媒压缩机一般采用矿物油； R22冷媒压缩机一般采用矿物油 冷媒压缩机一般采用矿物油； • R410A冷媒压缩机一般采用有机合成油，常 R410A冷媒压缩机一般采用有机合成油， 冷媒压缩机一般采用有机合成油 见PVE（醚类）、POV（酯类）； PVE（醚类）、 ）、POV（酯类）； • R410A与矿物油不能互溶。R410A空调系统 R410A与矿物油不能互溶 R410A空调系统 与矿物油不能互溶。 混入矿物油（R22用），会导致冷冻油劣化 会导致冷冻油劣化、 混入矿物油（R22用），会导致冷冻油劣化、 水解生成金属盐，空调毛细管堵塞等， 水解生成金属盐，空调毛细管堵塞等，所 以应该严格控制
R410A冷媒使用指南 R410A冷媒使用指南
制冷剂介绍
• 制冷循环中用于传递、转移热量的流体； • 常见制冷剂有氟利昂、水、氨、二氧化碳 等 • 单一工质制冷剂: R22、水、氨 单一工质制冷剂: R22、水、氨 • 混合工质制冷剂: R407C、R410A 混合工质制冷剂: R407C、
制冷剂性质
制冷剂填充压力特性
• R410A冷媒大约是R-22冷媒压力的1.6倍左右。 R410A冷媒大约是 22冷媒压力的 倍左右 冷媒大约是R 冷媒压力的1.6倍左右。 高压力条件使R410A冷媒使用 冷媒使用R410A冷媒专 高压力条件使R410A冷媒使用R410A冷媒专 用工具和安装材料。 用工具和安装材料。
R410A空调安装（或系统维修后）排空及追加制冷剂操作工艺
R410A空调安装（或系统维修后）排空及追加制冷剂操作工艺一、排空1、排空说明：排空必须按抽真空方式进行。
对于无止回阀的真空泵必须专用，不能与R22的真空泵混用。
如以空调的内气方式进行排空，则由于压力大，排出的气体量将增大，则会造成制冷剂不足。
所以严禁采用空调内气排空方式进行排空。
此外，如果冷冻循环系统（制冷系统）内混入空气，则由于异常高压，将会导致破裂等事故的发生，因此请予以充分注意。
2、错误的排空操作方式将会导致的故障：（1）应必须使用真空泵抽真空方式排空，不允许使用内气排空方式排空。
（2）系统管路替换时，无意中使用了以前配管。
如果油少量残存在配管内，则对机器造成不良影响。
不过原则上希望使用新配管。
如果使用以前配管时，请进行如下操作：①如替换前空调能运转，则请进行制冷剂回收后再替换新配管，或将配管管路用四氯化碳清洗后替代。
②如替换前空调不能运转，则请对配管内部进行四氯化碳的清洗后，并用氮气吹净处理。
否则，造成制冷系统冷冻机油产生劣化，制冷系统堵塞故障。
3、排空操作工艺：使用真空泵的排空方法①首先检查配管连接是否完好。
②把软管与室外机连接。
如下图所示连接高低压压力表和真空泵。
③把软管与真空泵接头连接。
此时室外机的操作阀（三通截止阀）全关闭。
④完全打开“高低压压力表”的低压阀（Lo），完全关闭高压阀（Hi）。
⑤开启运转真空泵进行抽真空，运转15分钟以上，观察真空表达到-0.1MPa(-760mmHg)为止，完全关闭低压阀，停止真空泵的运转。
请保持此状态1-2分钟以上后，确认高低压压力表的指针是否返回，如果返回则检查泄漏处，且修复后，请再次进行真空泵的抽空操作处理。
⑥将二通及三通截止阀逆时针反方向旋转，直至完全打开。
⑦从截止阀侧卸下充制冷剂软管。
（由于制冷剂、机油将有少量从充制冷剂软管漏出，因此请注意）⑧进行配管连接部位的试漏检测检查。
（检查室内外机管路接口处的部位是否存在漏点，如有漏点，则重新回收制冷剂后，将漏点修复后，重新抽空后再检漏。
