AB DeviceNet设备网故障总表
DeviceNet阀岛快速配置手册_OMRON_AB参考
CP 安装系统的连接
CP 经济型总线节点→ CP 总线型 CPV 或输出模块→
输入模块
！从总线节点到最后一个输入模块，连接电缆线总长限制为 10m 2
CP 安装系统
电气连接
CP 总线节点面板
1 总线连接口
2 BUS POWER(总线电源) BUS STATUS(总线状态) BUS ERROR(总线错误) POWER (模块电源) POWER V(输出电源) 分支状态 LED
故障排除
z 检查针脚 1
z 检查针脚 2
故障排除
z 检查针脚 1
z 检查针脚 2
16
CPV Direct
电气连接
硬件设置
软件组态
常见故障
LED
颜色
红色 常亮
红绿 闪烁
可能故障原因
故障排除
/
/
LED LED
颜色
熄灭
可能故障原因
工作电源未开启
绿色 闪烁
颜色
熄灭
-CP 阀岛负载电压<20.4(Vval)或 <10V(Voff) - CP 扩展负载电压<20.4(Vval) - CP 扩展输出<10V
可能故障原因
工作电源未开启
绿色 闪烁
-CP 阀岛负载电压<20.4(Vval)或
<10V(Voff) - CP 扩展负载电压<20.4(Vval) - CP 扩展输出<10V
03/04 型阀岛
P54
P34
P56
软件组态
P4
P13
P39
P59
常见故障
P8
P16
P45
P63
网络故障记录表
不能进入到打卡机上
没有正常的关闭系统，数据库文件损坏了，解决不方法，把备份的文件复制进去。
10月5号
不能启动，
内存条有灰尘，擦一下就好了
10月15号
电话机一直响
电话机坏了，换了一个新的
10月17号
显示器图像模糊
连接线没有接好，松了
8月25号
不能接收传真
FAX服务没有启动
要设置好权限，不能让人随便就停止了服务
8月30号
共享器客户端不能连接服务器安装了补丁 Nhomakorabea要删除掉
不要打补丁如果是服务器
9月2号
不能过上无线路由器
IP错了，且线没有接好，连好了就可以了
9月10号
不能进入系统，缺少system文件
是内存条松动了，
9月12号
电脑开机风扇叶转一下不转了，显示器没反应
4月26日
电脑突然长鸣
重先冷启动电脑.故障自行消除
4月26日
无法连接文件服务器，无法打开网页。显示资源不足
系统原因，重启即可
4月27日
共享器无法连到服务器，显示无法找到主机
将共享器拿到网管机进行测试是否能连接上.反复测试.最后故障消除可以连上服务器
4月27日
CPU耗尽,客户端操作很慢.有中毒迹象
重启电脑或GHOST原来系统
5月12日
不能进入系统，出现蓝屏，安全模式也不行
GHOST恢复系统，重装相关工作用到的软件。用GHOST备份最新系统20091104
5月15日
进不了系统，主板长鸣。
内存松动或接触不良，取下内存用橡皮擦擦拭后重新装上，问题解决，顺利进入系统
5月19日
网卡突然无法连接
有可能是系统自身问题.重启后恢复正常连接
AB常见故障
第二部分 1、气动阀、变频电机等控制信号的检查，控制信 、气动阀、变频电机等控制信号的检查， 号DCS上与现场不符或不能控制，阀门开度或电 机转速与设定值不符： 检查步骤： 检查步骤： 首先要与工艺车间对接确认设备是否能停下来处 理，以免造成设备跳停。对于电机必须等电机停 下来之后才能测量输出信号。如光栅两侧电流信 号不一致更换光栅。如一致，检查变频器。 对于阀门首先确认在信号丢失后是全开还是全关， 与工艺对接可以全开或者全关后才能测量。如光 栅两侧电流信号不一致更换光栅，如信号一致检 查现场是否有电流信号输入及阀门定位器。

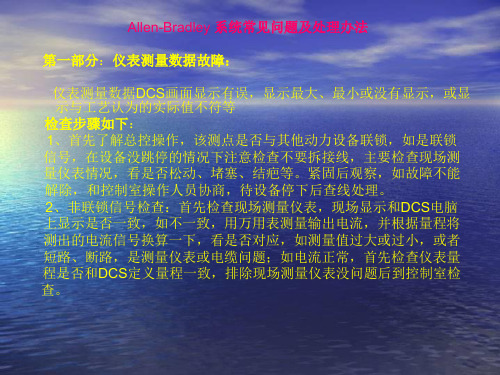

Allen-Bradley 系统常见问题及处理办法 第一部分：仪表测量数据故障： 第一部分 仪表测量数据故障： 仪表测量数据故障 仪表测量数据DCS画面显示有误，显示最大、最小或没有显示，或显 示与工艺认为的实际值不符等 检查步骤如下： 检查步骤如下 1、首先了解总控操作，该测点是否与其他动力设备联锁，如是联锁 信号，在设备没跳停的情况下注意检查不要拆接线，主要检查现场测 量仪表情况，看是否松动、堵塞、结疤等。紧固后观察，如故障不能 解除，和控制室操作人员协商，待设备停下后查线处理。 2、非联锁信号检查：首先检查现场测量仪表，现场显示和DCS电脑 上显示是否一致，如不一致，用万用表测量输出电流，并根据量程将 测出的电流信号换算一下，看是否对应，如测量值过大或过小，或者 短路、断路，是测量仪表或电缆问题；如电流正常，首先检查仪表量 程是否和DCS定义量程一致，排除现场测量仪表没问题后到控制室检 查。
开关量输出 • 首先检查该通道输出的保险是否断路。测量保险两端对地 是否有220V交流电。如只有一端有220V交流电则为断路 需更换保险。如两端都有220V交流电则保险正常。 • 检查该输出的两根线在没有输出的时候应为1根带有220V 交流电，另一根没有。如两根都没有220V交流电，到配 电室检查。 • 开关量输出的同时看对应的通道灯是否亮。如不亮检查画 面、程序通道是否正确或者有联锁。如通道灯亮，则需检 查在通道灯亮得时候，输出的两根线中原来不带220V交 流电的那根是否对地带有220V交流电。如输出时带220V 交流电则为输出信号正常输出。需联系现场人员解决。如 不带则需检查柜内线路及继电器是否正常。（在输出信号 不正常启动相应设备时，输出信号只能保持3秒）
AB的D网配置攻略
D网配置攻略这部分主要实现简单的DeviceNet网络的配置组态，使用的工具是Rockwell提供的软件——RSNetWorx。
例子虽然简单但期望各位以一当十，达成更复杂的应用，此才为此文章的最终目的1、点击“开始”—“程序”—“Rockwell Software”—"RSNetWorx"—"RSNetWorx for DeviceNet"以正常启动RSNetWorx；也许你会遇到找不到当前字体的对话框，因操作系统的问题，可以回答“是”。
会出现下图1窗口图1在此点击工具栏中的‘tool’如图会出现如下图2窗口，在此窗口中点击‘Browse’会出现如下图3窗口选中图3中的‘1769-SDN’然后单击‘OK’会出现图4窗口点击‘确定’会出现图5窗口，对于一些自适应的适配器可以在此修改节点地址和波特率。
图2图3图4图52、RSNetWorx启动后，也许可看到左边有一个硬件列表框，如果没有你可以在View菜单里找到，点击就可以显现出此列表。
而主视图框中有一条网络线，这是最初的状况，因为还没有一个节点被加到当前的网络中，所以右边这条线上没有一个节点。
当然可以在左边的列表框里选择你目前已经连接好的设备并双击使其加到右边的网络线上，但请不要这样做，RSNetWorx有一个最简单的做法就是利用网络扫描功能，如下图：点击图中的Online图标或点“NetWork”—"Online"菜单，则可以启动扫描功能。
图 63、点击“Online”图标后会弹出一个对话框，要选择用于连接的驱动，现在我们选则的是以太网的驱动。
点击图6中的，窗口中的‘OK’被使能，此时点击‘OK’会出现如下图7窗口，点击‘确定’软件会对网络上的节点进行扫描。
图7注意：在没有适配器的相应版本的EDS文件时是不会打开如图6中适配器的级联菜单的也就是说你不能对网络上的设备进行扫描。
4、当网络扫面完成后就会出现系统上的所有节点如下图8所示：图8创建DeviceNet Scanlist扫描列表5、双击其中的图标，可以查看节点的信息：General, Parameters, I/O Defaults, EDS File。
ABPLC常见故障的排除方法
ABPLC常见故障的排除方法1734DB4E模块第三个输出点亮红灯说明回路中检测到短路。
AB PLC程序一般不容易丢失，所以故障一般表现为通讯故障和模块故障。
AB的PLC硬件的性能比较稳定，所以PLC的故障很少，常见一般有以下几种：1、模拟输入量显示为某一值，不会发生变化，一种情况为开机前出现，遇到这种情况首先看模拟输入模块红灯是否亮起，若亮起则关掉电源对调模块检查模块是否烧坏，若坏了更换之，如果没坏或灯没亮即为数据传输故障或扫描故障，遇到这种情况一般对PLC重新上电即可恢复。
另一种为运行中出现，这种情况一般为CPU模块及模拟模块故障，有时重新上电也能恢复，若不能恢复则可能是CPU模块坏了。
2、操作命令没有执行下去，即操作不起作用，这种情况一般有二种可能，一种是该操作应该具备的条件没有满足，所以操作不动。
另一种为程序处于自身封闭循环即死循环或扫描时间溢出等造成输出禁止，或者是通讯故障，遇到这种情况可先停止该系统再重新启动，或对该系统进行断电再打到自动并启动即能恢复，若不能恢复则对PLC 进行重上电操作一般也能恢复。
3、PLC的所有输出都没有，即所有应该有输出的点所对应的模块上的指示灯都没亮。
这种故障只有一种可能即在输出模块提供的24伏电源没有了，一种情况是给输出模块提供电源的中间继电器吸合的条件没有具备，另一种情况就是中间继电器线圈烧毁或者触点接触不良。
4、信号迟迟不能收到，导致某控制单元无法操作。
这种情况属于通讯故障或数据传送故障，一般把该信号产生的步骤再重做一遍即可恢复。
5、PLC的所有输入、输出模块绿灯都不亮。
遇到这种情况首先看电源模块的输入有没有220V交流电，没有就检查电源的供给变压器的好坏，如果有则为电源模块坏了。
6、在运行过程中，在线设备忽然不动了，即PLC忽然“死机”，遇到这种情况首先看PLC的状态，若是所有模块上的灯都没亮，那么极有可能是PLC的电源模块坏了；若用手指按CPU时所有模块上的灯又亮了，那么断电把CPU拔下再插上一般情况下故障即可排除。
AB变频器故障代码
sp 7 error
备注
第 1 页，共 4 页
1336 IMPCT故障汇总
6073 6074 6075 6076 6077 6078 6079 12016 12017 12018 12019 12020 12032 12033 12034 12035 12036 12037 12064 12065 12066 12067 12068 12069 13000 13001 13002 13003 13004
handware malfunction
handware malfunction
EE checksum
handware malfunction
different drv type
型号不匹配
software malfunction
软件机能故障
software malfunction
absolute overspd
超速
analog spply tolerance
模拟量供给公差
software malfunction
software malfunction
software malfunction
mA input
param limit
参数限制
math limit
精确限制
mA input
param limit
math limit
说明
autotune diag
mtrovrld pending
Hale Waihona Puke 马达过载mtrovrld trp
马达过载跳闸
mtr stall
马达失速
mtrovrld pending
mtrovrld trp
罗克韦尔PLC-DeviceNet组态-推荐下载
DeviceNet组态这部分主要实现简单的DeviceNet网络的配置组态，使用的工具是Rockwell提供的软件——RSNetWorx。
例子虽然简单但期望各位网友以一当十，达成更复杂的应用，此才为此文章的最终目的。
1、点击“开始”—“程序”—“Rockwell Software”—"RSNetWorx"—"RSNetWorx for DeviceNet"以正常启动RSNetWorx；也许你会遇到找不到当前字体的对话框，因操作系统的问题，你尽可以回答“是”。
2、RSNetWorx启动后，也许你可看到左边有一个硬件列表框，如果没有你可以在View 菜单里找到，点击就可以显现出此列表。
而主视图框中有一条网络线，这是最初的状况，因为还没有一个节点被加到当前的网络中，所以右边这条线上没有一个节点。
你当然可以在左边的列表框里选择你目前已经连接好的设备并双击使其加到右边的网络线上，但我们不这样做，RSNetWorx有一个最简单的做法就是利用网络扫描功能，如下图：点击图中的Online图标或点“NetWork”—"Online"菜单，则可以启动扫描功能。
2、点击“Online”图标后会弹出一个对话框，要你选择用于连接的驱动，你应该可以看到1770-KFD的连接，如果没有，则请参阅本文的第三部分。
3、选中“1770-KFD”驱动并点击OK，或直接双击，会告诉你一个同步确认对话框，点击OK。
RSNetWorx即开始Browsing Network...5、如果此对话框的进度条一直没有动作则表示你的串行通讯连接线有问题，或是你的PC 上正有其它程序使用串行口。
扫描完毕后网络上能找到的所有节点都会显示出来。
在此例中Master（1747-SDN/B）的地址为01，而1770-KFD节点地址为05。
6、双击其中的图标，可以查看节点的信息：General, Parameters, I/O Defaults, EDS File。
AB PLC常见故障
AB PLC常见故障的排除方法罗克韦尔公司A-B的PLC的硬件系列有PLC5、ControlLogix、SLC500、MicroLogix 等;常用的通讯软件有RSLinx等;监控界面软件Intouch、RSView32等;编程软件RSLogix5、RSLogix500、RSLogix5000。
现针对我厂所用A-B的PLC控制器及常见故障的排除方法作一些简单的介绍。
昭通卷烟厂所用A-B的PLC控制器有两种类型，一种是PLC5，另一种是SLC500。
两者的电源模块都是不占槽位的，而区别是PLC5的CPU模块不占槽位，SLC500的CPU是占槽位的，且前者体积大后者体积小。
PLC5的编程软件是RSLogix5，而SLC500用的编程软件是RSLogix500。
他们所用的编程软件是和微软公司联合开发的，其功能和特点包括：1、有自由格式的梯形图编辑器，它使用户在编写程序时只专心于程序逻辑的对错而不用注意语法的对错;2、具有校验器，用户可用其创建错误清单，从而可以在方便的时候进行修改;3、具有拖放式编辑功能，可以在子程序之间快速移动梯级或一个程序中梯级与梯级间快速移动指令;4、有查询和替换功能，能快速改变特定的地址或符号的值;5、程序的操作界面的所有文件目录都可通过鼠标点击进入;6、有数据监控功能，可同时显示独立的数据元素以观察它们之间的相互作用;7、有柱状图功能，可用它来监视数据等。
RSLinx软件是RSLogix软件的一个副本，在RSLogix上进行CPU通讯时，必须先运行RSLinx Lite，它是用于通信用的接口软件。
SLC500的模块一般为1746-×××，CPU为1747，它定址方式就是槽位的选择，电源模块一般为1746-P1、P2、P3、P4其中只有P3为24伏直流其余均为220伏交流输入。
PLC5其CPU为1785-L20、L30……，最大可连接4个远程I/O通道，最多可连接32个远程I/O节点(物理设备数)，电源模块为1771-P7。
AB 系列变频器故障代码
PowerFlex 750 系列交流变频器用户手册章节4故障诊断本章提供对 PowerFlex 750 系列的故障和报警进行故障诊断的信息。
故障、报警和可配置状况故障是指致使变频器停止的状况。
共有三种故障类型。
报警是指如果不予以处理便可能会导致正在运行的变频器停止或致使变频器无法启动的状况。
共有两种报警类型。
用户可配置的状况可作为报警或故障启用。
变频器状态指示器变频器的状况或状态始终在监视之下，通过 LED 和 (或) HIM (如果有)指示。
有关下列信息请参见以下相应页码故障、报警和 可配置状况4-1变频器状态指示器4-1手动清除故障4-3变频器故障和报警描述4-4常见故障和纠正措施4-20类型描述自动重置运行当发生此类故障且 P348 [Auto Rstrt Tries] (自动重启次数) 值大于“0”时，用户可配置计时器 P349 [Auto Rstrt Delay] (自动重启延迟) 开始计时。
当该计时器达到零时，变频器将尝试自动重置故障。
如果导致故障的状况已不存在，故障将被重置，变频器将重新启动。
“Auto Reset Run ” (自动重置运行) 故障在 第 4-4 页上的 表 4.C 的“Auto Reset ” (自动重置) 列中标识为“Y ”。
可重置此类故障可清除。
可重置的故障在 表 4.C 的“Type ” (类型) 列中标识为“可重置的故障”。
不可重置此类故障通常需要修复变频器或电机。
必须针对故障原因进行纠正，才可清除故障。
故障将在修复后上电时重置。
不可重置的故障在 表 4.C 的“Type ”(类型) 列中标识为“不可重置的故障”。
类型描述报警 1报警类型 1 指示存在状况。
类型 1 的报警可由用户配置。
报警 2报警类型 2 指示存在配置错误，变频器无法启动。
类型 2 的报警无法由用户配置。
类型描述可配置事件动作由 表 4.C 的“Configuration Parameter ” (配置参数) 列中所标识的参数进行启用/禁用。
AB模块网络设置及连接
AB模块⽹络设置及连接AB 模块⽹络设置及连接⽬录1 PLC (3)1.1 PLC的结构 (3)1.1.1 电源模块 (4)1.1.2 CPU (4)1.1.3 DeviceNet扫描器 (5)1.1.4 输⼊、输出模块 (5)1.1.2 PLC与设备间的联系 (6)2 ⽹关 (8)2.1 ⽹关的配置 (8)2.2 ⽹关挂⽹ (9)3安全模块 (16)3.1 安全模块配置 (17)3.2 安全模块挂⽹ (17)4 变频器 (22)4.1 变频器结构 (22)4.2 变频器参数设定 (24)4.2.1 ATV312变频器参数设定 (24)4.2.2 ATV71变频器参数设定 (25)4.3 变频器挂⽹ (27)5 交换机 (30)5.1 交换机的设置 (30)6 读写头 (33)6.1 RFID配置 (33)6.2 实物连接图 (34)7 扫码枪 (35)7.1 CBX800控制盒 (35)7.1.1 CBX800内部布置图 (35)7.1.2 CBX800外部接线图 (36)7.1.3 CBX800的设置 (37)7.2 DS6400⾃动扫码器 (41)7.3 POWERSCAN扫描器 (46)1 PLC1.1 PLC的结构北汽总装车间PLC为AB的1756-L72系列，采⽤分布式控制架构，10插槽机箱。
从下⾯图1-1可以看出，PLC由8部分组成，第⼀个是电源模块，红⾊的是安全模块，第⼆个和第三个模块为CPU，第四个、第五个和第六个模块是DeviceNet扫描器（主站），第七个蓝⾊的是输⼊模块，第⼋个青⾊的是输出模块，它们与程序⾥是对应的（见图1-2）。
图1-1图1-21.1.1 电源模块电源模块是为PLC供电所⽤，上⾯有个旋钮，分别为测试模式、运⾏模式、Program模式，⼀般现场为运⾏模式。
若是模块上选择测试模式或者Program模式，那么程序⾥不能更改，如图1-3所⽰。
图1-31.1.2 CPUCPU是PLC的核⼼组件，这个模块可设置PLC地址，同时也可以与外部通讯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AB DeviceNet设备网故障总表 代码 描述 建议
0 - 63 正常显示,所显示的数字均是DNB(SDN)模块的节点号 Normal operation. The numeric display indicates the 1747-SDN’s node address on the DeviceNet network.
无 None.
70 DNB(SDN)模块无法通过自检 DeviceNet Numeric Display Code Summary check. 改变DNB(SDN)模块的节点号,因为你所设置的DNB(SDN)模块的节点号在设备网中已经存在 Change the module channel address to another available one. The node address you selected is already in use on that channel.
71 在DNB(SDN)的扫描列表中存在非法的数据(错误设备的节点号码交替闪烁) Illegal data in scan list table (node number alternately flashes). 重新配置DNB(SDN)的扫描列表,删除所有的非法数据 Reconfigure the scan list table and remove any illegal data.
72 设备网设备停止通讯设备的节点号码交替闪烁() Slave device stopped communicating (node number alternately flashes). 检查设备和连接是否正确 Inspect the field devices and verify connections.
73 DNB(SDN)扫描列表中的设备ID与实际设备ID不匹配(设备的节点号码交替闪烁) Device key parameters do not match scan list table entry (node number alternately flashes). 在扫描列表中出现错误的设备处输入正确的设备ID (厂商,产品号和产品类型) Enter a matching scan list device ID.Make sure that the device at the flashing node address matches the desired key parameters (vendor, product code, product type).
74 通讯数据过多 Data overrun on port detected. 修改设置到有效的数据位置 Modify your configuration and check for invalid data.
75 在DNB(SDN)中没有扫描列表 No scan list is active in the module. 配置新的扫描列表 Enter a scan list.
76 没有直接的网络数据交换 No direct network traffic for module detected. 无,DNB(SDN)正在监听网络通讯 None. The module hears other network communication.
77 设备返回到DNB(SDN)中的数据与DNB(SDN)扫描列表中的数据预留空间不匹配(设备的节点号码交替闪烁) Data size returned does not match scan lists entry (node number alternately flashes). 重新配置DNB(SDN)模块 Reconfigure your module and change the addressing.
78 DNB(SDN)无法找到在扫描列表中设置好的设备(设备的节点号码交替闪烁) Slave device in scan list table does not exist (node number alternately flashes).
检查在扫描列表中存在的设备工作是否正常 将该设备添加到设备网中,或者在扫描列表中删除该设备 Add the device to the network, or delete the scan list entry for that device. 79 DNB(SDN)无法向设备网发送消息 Module has failed to transmit a message. 确保你的DNB(SDN)已经正确的连接到设备网上,检查网络电缆,检查通讯波特率 Make sure that your module is connected to a valid network. Check for disconnected cables. Verify baud rate.
80 模块没有激活 Module is in IDLE mode. 无 None.
81 模块故障 Module is in FAULT mode. 无 None.
82 设备的返回信息有部分错误发生 Error detected in sequence of fragmented I/O messages from device (node number alternately flashes). 检查DNB(SDN)的扫描列表确保设备的输入和输出数据的大小是正确的.检查设备的配置. Check scan list table entry for slave device to make sure that input and output data lengths are correct. Check slave device configuration.
83 DNB(SDN)和设备通讯时设备有错误的信息返回 Slave device is returning error responses when module attempts to communicate with it (node number alternately flashes). 检查DNB(SDN)扫描列表，检查从设备的配置 Check accuracy of scan list table entry. Check slave device configuration.
84 DNB(SDN)正在初始化 Module is initializing the DeviceNet channel. 无 None. This code clears itself once module attempts to initialize all slave devices on the channel.
85 运行中设备返回数据的大小和预期值不同 Run time data size returned from slave device is not the size expected.
检查设备的初始化程序和配置
Check slave device installation and configuration.
86 DNB(SDN)在运行模式时设备挂起 Device is producing idle state data while the scanner is in Run Mode.
检查设备的配置或设备的当前状态
Check device configuration/slave node status.
87 Available for allocation. Scanner has not yet been detected by allocated master, or slave mode is enabled but scanner is not allocated to a master. Monitor scanner to determine if error code clears when master detects scanner. If error remains, check scanner slave mode configuration.
88 不是故障，请重新给DNB(SDN)模块上电或者复位。 This is not an error. At power-up and reset, the module displays all 14 segments of the node address and status display LEDs.
无 None.
89 Auto Device Replacement (ADR) error. Slave device responded with an error to the initialization data sent to it by the scanner; or the configuration table in the scanner’s flash memory is not valid for a slave node.
Try the ADR download again. If it still fails, try clearing the ADR flash by downloading an empty ADR configuration to the scanner and then try the ADR configuration again.
90 用户在软件中禁止了DNB(SDN) 重新配置模块。检查程序中的DNB(SDN)命令
