烟风管路严密性试验
20220617定稿消防验收需提交资料清单(1)
消防验收需提交资料清单一、待验收工程及其配套消防水池泵房、消防管网经审查合格的施工图和变更设计文件；《特殊建设工程消防验收记录表》。
二、建筑专业1、隐蔽工程验收记录、隐蔽工程影像资料。
2、钢结构防火涂料、防火门、防火窗、防火卷帘、消防电梯等的产品说明、检验报告或质量证明文件；3、保温材料的山东省节能材料认定证书、检验报告、见证取样检测报告；4、室内装修材料的燃料性能检测报告、见证取样检测报告；5、非通用型墙板的产品说明或规程、有关防火性能证明材料、见证取样检测报告。
6、与消防相关的其他材料的产品说明或规程、有关防火性能证明材料、见证取样检测报告。
三、电气专业1、火灾自动报警系统联调联试报告，包括火灾自动报警系统，消防联动控制，消防应急广播及火灾警报，消防电话系统，电气火灾监控系统，消防电源监控系统，防火门监控系统，消防水池、水箱液位监视等；2、消防电气产品合格证书，包括消防配电用电线电缆，消防应急照明灯具，消防设备配电箱、柜，火灾报警及联动控制设备，消防配线用槽盒等；3、电气消防设施隐蔽工程施工记录，包括暗敷消防设备配电线路，暗装防雷接地、防静电接地及等电位联结装置等；4、防爆电器产品合格证明，包括防爆灯具、配电箱及开关、摄像机、火灾报警及联动控制设备，可燃及有毒气体探测器等；四、暖通专业1、消防产品（防排烟风机、防火阀、排烟阀、风口、软接头、挡烟垂壁等）合格证明文件及设备材料汇总表。
2、设计中各种耐火极限风管(0.5h、1.0h、1.5h、2.0h、3.0h 等)检测报告、施工记录。
3、风道、管道（防排烟土建竖井内衬风管、吊顶内防排烟风管及防火阀、吊顶内孔隙防火封堵等）隐蔽工程验收记录表、消防配电线路隐蔽验收记录表。
4、防排烟系统强度性试验报告和严密性试验报告。
5、防排烟系统调试报告。
6、防排烟系统联动测试报告。
五、给排水专业1、各灭火系统联调联试报告，包括室内外消火栓系统、自动喷水灭火系统、消防水炮系统、气体灭火系统、超细干粉灭火系统及本项目设置的其它灭火系统等；2、消防产品合格证书，包括消防设备、管材及消防系统中所使用的阀门、配件等；3、消防设施隐蔽工程施工记录，包括埋地及暗敷等现场无法查验的管道及设备、设施的施工。
通风计算规则
通风管道工程量计算规则1. 薄钢板风管（1）风管按不同规格以展开面积计算，管上检查孔、测定孔、送风口、吸风口等所占面积不扣除。
（2）计算风管长度时一律以图注中心线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括通风部件（如风阀、风口等）所在位置的长度。
风管直径和周长按图注尺寸展开。
但咬口风管的接口及翻边量不得计算在展开面积内。
（3）风管导流叶片按叶片的面积计算。
（4）风管附件（除软性接头按平方米计算外），检查孔、测定孔等按不同类型、规格分别以个为单位计算。
2.不锈钢风管及铝板风管风管的计算规则同薄钢板风管，部件按设计成品重量计算。
3. 塑料风管及部件（1）风管按图注不同规格以展开面积计算，检查孔、测定孔、送风口、吸风口等所占面积不扣除。
（2）计算风管长度时，一律以图注中心线长度为准，包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括通风部件（如风阀、风口等）所在位置的长度，风管直径和周长以图注尺寸展开。
（3）标准部件和非标准部件均按成品的重量计算。
4.导流叶片计算：导流叶片的作用：是将从空气调节主机压出通过交换的冷气，顺着风管从风口排除，达到调节室内空气的目的。
当冷气通过风管弯头处时，如果不对其进行导流，势必产生涡流影响冷气传导！因此风管弯头处必须安装导流叶片！往往有一些年轻筒子们忽视导流叶片计算，要么就过估很不准确。
老侠提供列表计算如下：风管导流叶片长边确定片数表：长边规格（mm）500 630 800 1000 1250 1600 2000 导流叶片数（片） 44 6 7 8 10 12 短边导流叶片与面积表：短边规格（mm） 200 250 320400 500 630 800 1000 1250 1600 2000 每片面积（mm2）0.075 0.0910.114 0.14 0.17 0.216 0.273 0.425 0.502 0.623 0.7551、根据风管长边规格尺寸选择相对应导流叶片的片数。
工程质量控制(二) 工程师
一、单选题【本题型共28道题】1.安装在一般楼板处的套管，其顶部高出装饰地安装在一般楼板处的套管，其顶部高出装饰地20mm即可，而安装在卫生间及厨房内的套管其顶部应高出装饰地面（）mm？A．30mmB．40mmC．50mmD．60mm正确答案：［C］用户答案：［］得分：0。
002。
空调空调工程水系统不包括(）。
A．冷冻水系统B．冷却水系统C．凝结水系统D．排水系统正确答案：[D］用户答案：[］得分：0。
003.给水管埋地敷设时，管顶的覆土埋深不得小于50mm，穿越道路部位的埋深不得小于（）。
A．600mmB．700mmC．800mmD．1000mm正确答案:[B]用户答案：[] 得分：0。
004.下列属于室内排水系统实验的是（）。
A．压力实验B．强度试验C．系统水压严密试验D．通球试验正确答案:[D］用户答案:[］得分：0.005.系统性能检测中对绞电缆布线链路、光纤信道应全部检测,竣工验收需要抽验时,抽样比例不低于（）,抽样点应包括最远布线点.A．20％B．15％C．10%D．5%正确答案：[C]用户答案：［] 得分：0.006。
低压系统P≤500 接缝和接管连接处严密，漏光检测抽检比例是（)。
A．20%B．15%C．10％D．5%正确答案：[D］用户答案：［] 得分：0.007。
风管与部件及空调设备绝热工程施工应（) 进行。
A．在风管系统严密性检验前B．在风管系统严密性检验中C．在风管系统严密性检验合格后D．在风管系统严密性检验后正确答案:［C]用户答案：［］得分：0。
008。
对绞电缆布线全部检测时，无法修复的链路、信道或不合格线对数量有一项超过被测总数的（），则判为不合格.A．1％B．2％C．3%D．4％正确答案：［A］用户答案：［］得分:0。
009。
空调系统带冷(热)源的正常联合试运转不应少于(）小时。
A．24B．16C．8D．4正确答案：［C］用户答案：［］得分：0.0010.在风管穿过需要封闭的防火、防爆的墙体或楼板时,应设预埋管或防护套管，其钢板厚度不应小于(）mm风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。

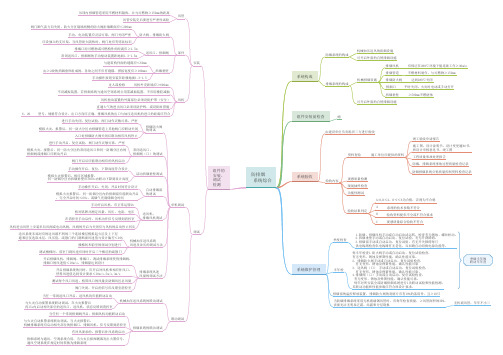

防排烟综合思维导图
风管
阀门顺气流方向关闭，防火分区隔墙两侧的防火阀距墙断面应≤200mm
手动，电动装置应灵活可靠，阀门关闭严密 防火阀、排烟防火阀
应设独立的支吊架，当风管防火隔热时，阀门处应有明显标识
排烟口距可燃物或可燃构件的距离应≥1.5m 常闭送风口，排烟阀的手动驱动装置距地面1.3-1.5m
送风口，排烟阀
部件
与建筑构件面的缝隙应≤60mm
由≥2块的挡烟垂帘组成的，各块之间不应有缝隙，搭接宽度应≥100mmc 挡烟垂壁
手动操作按钮安装在距楼地面1.3-1.5
过人或检修
风机外壳距墙应≥600mm
不设减振装置，若排烟系统与通风空调系统公用需减振装置，不应用橡胶减振
风机驱动装置的外露部位必须设防护罩（安全） 风机
模拟火灾报警后，同一防烟分区内的排烟窗应能联动开启 ，完全开启时间≤60s，或烟气充满储烟仓时间
自动排烟窗 的调试
手动开启风机，应正常运转2h
单机调试
核对铭牌并测定风量，风压，电流，电压 在消控室手动启停，风机动作信号反馈到消控室
送风机， 排烟风机调试
风机进出风管上安装单向风阀或电动风阀，风阀的开启与关闭应与风机的启动停止同步
送风系统末端对应的送风最不利的三个连续楼层模拟起火层及上下层 避难层仅选取本层，风压值，疏散门的门洞断面风速值与设计偏差≤10%
楼梯间和前室的调试分别进行
机械加压送风系统 风速及余压的调试方法
调试楼梯间，前室门洞风速应同时开启三个楼层的疏散门
开启排烟风机，排烟阀，排烟口，调试排烟系统使得排烟阀， 排烟口的风速值≤10m/s，排烟量达到设计
锅炉空气动力场试验调试方案
目录1 编制目的 (02)2 编制依据 (02)3 设备及系统简介 (02)4 调试内容及验评标准 (04)5 组织分工 (04)6 使用设备仪器 (05)7 调试应具备的条件 (06)8 调试步骤 (06)9 优化措施及建议 (07)10 平安安康及环境要求 (07)1 编制目的通过锅炉冷态通风试验，检查燃烧器和烟风道的安装是否符合标准；检查烟风系统和制粉系统的严密性；对锅炉机组中的风烟、燃烧系统有关测点进展检查，并对一次风和二次风的测量元件进展标定；检查并调平每台磨组出口4根一次风管的风速；冷态模拟炉内燃烧动力工况，观察一次风喷口射流情况和炉内空气动力状况，为下一步整个锅炉燃烧调整提供依据，确保锅炉燃烧充分，从而到达平安、经济运行的目的。
2 编制依据2.1 ?火力发电建立工程启动试运及验收规程?〔DL/T5437-2021〕；2.2 ?火电工程启动调试工作规定?〔建质[1996]40号〕；2.3 ?火电工程调整试运质量检验及评定标准?〔建质[1996]111号〕；2.4 ?电力建立施工及验收技术标准〔锅炉机组篇〕?；2.5 ?防止电力生产重大事故的二十五项重点要求?〔国电发[2000]589号〕2.6 ?电力建立平安安康与环境管理工作规定?〔国家电网工[2019]168号〕2.7 ?锅炉启动调试导那么?DL/T852-2019；2.8 ?新疆天富东热电联产技改工程2×135MW机组调试大纲?；2.9 设计院有关锅炉专业的图纸。
3 设备及系统简介3.1 锅炉概括本工程装设3台由四川川锅锅炉制造的CG-480/9.81-M4型高温高压自然循环汽包、单炉膛四角切圆燃烧、平衡通风、固态排渣、全钢构架紧身封闭、管式空预器、悬吊煤粉锅炉。
燃烧及制粉系统采用中速磨正压冷一次风机直吹式制粉系统，每台锅炉配4套中速磨煤机，脱硫采用生石灰半干法烟气脱硫工艺，预留烟气脱硝系统。
3.2 制粉系统本期工程制粉采用正压直吹冷一次风机制粉系统，每台锅炉配4台中速磨煤机，其中1台备用。
防排烟系统组件检查和安装调试以及维护管理
【001】防/排烟系统组件（设备）“到场数量”检查（1）活动挡烟垂壁及驱动装置、自动排烟窗驱动装置、防火阀/送风口/排烟阀/排烟口等驱动装置，按种类/批次抽查10%且≥1个（2）排烟防火阀、排烟阀、排烟口、送风口，按种类/批次抽查10%且≥2个（3）风管，按材料加工批次的数量抽查10%且≥5件；风机，全数【002】防/排烟系统“安装/检测”（1）安装/检测“数量”风管制作/连接/安装按各系统按≥30%检查、强度and严密性试验按系统类别and材质分别抽查≥3件及15m2；系统严密性按系统≥30%检查且≥1个系统；排烟防火阀/送风口/排烟阀（口）按各系统≥30%检查；排烟窗/挡烟垂壁/风机全数检查（2）“风机”安装/检测（其它部件要求，见实务）1）风机外壳→墙壁or其它设备应≥600mm，即，风机两侧应有＞600mm空间2）风机设于“混凝土or钢架基础”不应设减振装置；排烟系统and通风空调系统“共用”且需设减振装置不应用橡胶减振装置（3）“风管”安装/检测1）风管“制作/连接”2）风管“安装”①风管接口的连接使用垫片厚度应≤3mm且不应凸入管内or法兰外②风管与风机连接若有转弯处宜加装导流叶片，保证气流畅通③风机“仅用于”防烟or排烟不宜采用柔性连接④吊顶内的排烟管道应采用A级不燃材料隔热，并应与可燃物保持≥150mm距离——该处是指：排烟管道虽在吊顶内，但不用吊顶上部空间进行排烟，若用则吊顶内不应有可燃物【003】防/排烟系统“调试”（全数，联动调试见实务）（1）“常开”排烟防火阀280℃自闭1）进行手动关闭and复位试验，阀门动作应灵敏、可靠，关闭应严密2）模拟火灾，相应区域火灾报警后，同一防火分区内排烟管道上“其它阀门”联动关闭3）阀门关闭后，应能联动停止相应的风机，阀门关闭后的状态信号应能反馈到消控室（2）“常闭”送风口and排烟阀/口1）进行手动开启and复位试验，阀门动作应灵敏、可靠，远距离控制机构的脱口钢丝连接应不松弛、不脱落2）模拟火灾，相应区域火灾报警后（2个独立信号）同一防火分区内的常闭送风口and常闭排烟阀/口联动开启3）阀门开启后，应能联动启动相应的风机（开启后的反馈信号+1探或1手）阀门开启闭后的状态信号应能反馈到消控室（3）活动挡烟垂壁1）进行手动关闭and复位试验，应灵敏、可靠地启动和到位停止，下降高度符合要求2）模拟火灾，相应区域火灾报警后，同一防烟分区内挡烟垂壁应在60s内联动下降到设计高度（1.8m）状态信号应能反馈到消控室（4）自动排烟窗1）进行手动开启and关闭试验，应灵敏、可靠2）模拟火灾，相应区域火灾报警后（2个独立信号）同一防火分区内的排烟窗应能联动开启，应在60s内or＜烟气充满储烟仓t完全开启，状态信号应能反馈到消控室（5）送风机and排烟风机1）手动开启风机，运转2h叶轮旋转方向应正确、运转平稳、无异常振动与声响；在消控室手动控制风机启/停，信号反馈到消控室2）核对风机的铭牌值，并测定风机的风量、风压、电流和电压，其结果应与设计相符3）风机进/出风管上安装单向or电动风阀时，风阀启/闭应与风机启/停同步（6）机械加压送风系统“风速and余压”1）选取系统末端所对应的送风最不利的3个连续楼层，模拟起火层及上下层，封闭避难层（间）仅选本层，调试送风系统使上述楼层的楼梯间、前室及避难层（间）的风压值and疏散门的门洞断面风速值偏差≤设计值*10%2）楼梯间和前室应分别进行调试，其互不影响；调试楼梯间和前室疏散门的门洞断面风速时，应同时开启3个楼层疏散门（7）机械排烟系统“风速and风量”1）开启排烟风机和相应的排烟阀or排烟口，调试排烟风机使排烟阀or排烟口处的风速值及排烟量偏差≤设计值*10%2）有补风系统场所，开启排烟系统时，还应开启补风机和相应补风口，调试补风口处的风速值及补风量偏差≤设计值*10%【004】防/排烟系统“工程质量验收判定条件”防/排烟系统（灭火系统同理）A＝0且B≤2且B＋C≤6。
2024二建机电务记忆口诀
2024年全国二级建造师执业资格考试《机电实务》记忆口诀1.考点名称：有色金属【考点内容】有色金属是指铁、锰、铬以外的所有金属及其合金。
口诀：铁哥们以外练习：下列金属中，属于有色金属的有（）。
A.铱B.钛C.锰D.镅E.钠【答案】ABDE2.考点名称：泵的分类【考点内容】容积式泵根据运动部件运动方式的不同分为往复泵和回转泵两类。
往复泵有活塞泵、柱塞泵等；回转泵有齿轮泵、螺杆泵和叶片泵等。
口诀：赤裸夜回练习：下列泵类设备中属于往复泵的有（）。
A.活塞泵B.柱塞泵C.螺杆泵D.齿轮泵E.叶片泵【答案】AB3.考点名称：泵的性能参数【考点内容】泵的性能参数主要有：流量、扬程、功率、效率、转速等。
口诀：杨工转小刘练习：泵的主要性能参数有（）。
A.功率B.级数C.流量D.扬程E.效率【答案】ACDE4.考点名称：压缩机的性能参数【考点内容】主要包括容积、流量、吸气压力、排气压力、工作效率、噪声等口诀：洗牌早留笑容练习：下列不属于压缩机性能参数的是（）。
A.容积B.吸气压力C.工作效率D.扬程【答案】D5.考点名称：无挠性牵引件的输送设备【考点内容】如螺旋输送机、辊子输送机、振动输送机、气力输送机等。
口诀：无脑骡子真气人（人没有特指）练习：下列输送机中，无挠性牵引件的输送设备的有（）。
A.带式输送机B.刮板输送机C.悬挂输送机D.振动输送机E.螺旋输送机【答案】DE6.考点名称：长距离输电线路钢塔架（铁塔）基础施工的测量【考点内容】在大跨越档距之间，通常采用电磁波测距法或解析法测量。
口诀：打垮慈禧练习：输电线路钢塔架档距约320m，其基础施工时的档距测量应采用（）。
A.十字线法B.电磁波测距法C.钢尺量距法D.平行基准线法【答案】B7.考点名称：工程测量的程序【考点内容】设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。
口诀：中标讲诚实练习：机电安装工程测量的基本程序内容中，不包括（）。
风管的施工工艺标准
风管的施工工艺标准（一）风管制作1、组织有关人员熟悉图纸，对现场施工人员进行安全技术交底。
2、在现场与施工图纸对照，绘制草图。
依据工程进度组织材料分批购进，加工顺序依先上后下，先大后小的原则。
3、检查制作风管用的镀锌钢板及角钢和辅料的质量情况，无出厂合格证或质量鉴定文件者不得使用。
且镀锌钢板表面应平整、厚度均匀、无明显的压伤现象，并不得有裂纹、结疤、刺边、锈蚀、水印等缺陷，应有镀锌层结晶花纹；角钢要等型均匀，无裂纹扭曲及其它影响质量的缺陷。
4、工艺流程5、咬口形式采用单咬口或转角咬口。
6、制作风管及配件的钢板厚度见下表的有关规定长边尺寸或直径（mm）园形风管中低压矩形风管80～3200.50.5340～4500.60.6480～6300.8670～10000.87、风管及管件表面应平整，纵向接逢应错开，咬逢应紧密，宽度均匀，无孔洞半咬口和胀裂等缺陷。
8、法兰制作时，同规格要采用统一模具，以保持法兰规格尺寸一致和表面平整，法兰要成对钻螺栓孔，间距不大于150毫米。
法兰与调节阀等部件联接时，要保证其尺寸与部件法兰尺寸一致。
9、法兰内径应比风管外径略大于2-3毫米，钻孔时应当注意使孔的位置处于角钢（减去厚度）或扁钢的中心，排列原则，正法兰随意旋转时，四面的螺孔都能对准。
对于矩形法兰，两对边的螺栓孔均能对准。
角钢法兰的立面和平面应保证互成90度。
10、风管与角钢法兰的连接，管壁厚度小于或等于1.5毫米，可采用翻边铆接、铆接部位应在法兰外侧。
11、风管与法兰连接，如采用翻边，翻边尺寸应为6-9毫米。
翻边应平整，不得有孔洞。
12、弯头和三通加工时如出现角度误差，用翻边量及按法兰划线等方法进行调整。
13、为了进一步确保工程质量，风管制作后采取加固框加固措施，确保风管的平整度和风管的刚度，当矩形风管的边长大于或等于630毫米和保温管的边长大于或等于800毫米其管段长度在1.2米以上时，采取加固框，加固框角钢与风管法兰同规格。
GB50243-2002 通风与空调工程施工质量验收规范1
GB50243-2002 通风与空调工程施工质量验收规范前言本规范是根据建设部建标[2001]87 号文件"关于印发《二○○○至二○○一年度工程建设国家标准制订、修订计划》的通知"的要求，由上海市安装工程有限公司会同有关单位共同对《通风与空调工程质量检验评定标准》GBJ304-88 和《通风与空调工程施工及验收规范》GB 50243-97 修订而成的。
在修订过程中，规范编制组开展了专题研究，进行了比较广泛、深入的调查研究，总结了多年来通风与空调工程施工质量检验和验收的经验，尤其总结了自GB0243-97 规范实施以来的工程实践经验，依照建设部"验评分离、强化验收、完善手段、过程控制"十六字方针，对原规范进行了全面修订。
在修订的过程中，还以多种方式广泛征求了全国有关单位和行业专家的意见，对主要的质量指标进行了多次探讨和论证，对稿件进行了反复修改，最后经审定定稿。
本标准主要规定的内容有:1 本规范的适用范围；2 通风与空调工程施工质量验收的统一准则；3 通风与空调工程施工质量验收中子分部工程的划分和所包含分项内容；4 按通风与空调工程施工的特点，将本分部工程分为风管制作、风管部件制作、风管系统安装、通风与空调设备安装、空调制冷系统安装、空调水系统安装、防腐与绝热、系统调试、竣工验收和工程综合效能测定与调整等十个具体的工艺分类项目，并对其验收的内容、检查数量和检查方法作出了具体的规定；5 按《建筑工程施工质量统一标准》GB 50300-2001 的规定，完善了本分部工程使用的质量验收记录；6 为保证通风与空调工程使用效果与工程质量验收的完整，本规范对工程综合效能测定与调整作出了规定；7 本规范中的强制性条文。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》期刊上。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验，积累资料，随时将有关的意见和建议反馈给上海市安装工程有限公司(上海市塘沽路390 号，邮编:200080，E-mail:****************)，以供今后修订时参考。
300 MW循环流化床锅炉冷态通风及流化试验
300 MW循环流化床锅炉冷态通风及流化试验杨守伟;张姣;郭宗林【摘要】介绍300 MW循环流化床锅炉设备情况、试验前准备工作及冷态通风及流化试验过程，分析各主要风量测量装置的标定，布风板空板阻力特性测试，床料添加与流化均匀性试验，料层阻力特性及临界流化试验，回料阀返料及排渣试验等环节存在的问题，提出相应的处理方法及建议。
%This paper introduces the experiment preparation and test process of 300 MW circulating fluidized bed boiler, and cold ventilation and fluidization experimenttest process, analyzes the problems on the main air flow measurement de-vice calibration,the air distribution plate resistance charac-teristics of empty board test,bed material added with fluid-ization uniformity test,material layer resistance characteris-tics and critical fluidization experiment,material valve to re-turn back and slag discharge links,advances the correspond-ing treatments methods and suggestions.【期刊名称】《河北电力技术》【年(卷),期】2013(000)006【总页数】3页(P3-5)【关键词】循环流化床锅炉;冷态通风;流化【作者】杨守伟;张姣;郭宗林【作者单位】国网河北省电力公司电力科学研究院，石家庄 050021;国网河北省电力公司电力科学研究院，石家庄050021;国网河北省电力公司电力科学研究院，石家庄 050021【正文语种】中文【中图分类】TK227.71 概述我国已探明褐煤储量达1 000亿t以上，占全国煤炭储量的16.24%，但燃用褐煤的火力发电机组比例却很小，褐煤这种煤炭资源没有得到充分开发利用，大型燃用褐煤锅炉市场前景广阔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.风压试验的目的
• 烟风压力管路压力较低，加上管路敷设 长度较长，焊口较多，管路相对集中，管 路在敷设中容易出现正负管路接错，垫片 在安装中容易漏装，这样的问题在运行中 出现的泄漏不宜被发现，直接影响测量的 准确性 。
2.风压试验的方法
• 风压试验一般有两种方法 ： • 2.1 动压试验： • 用0.1-0.15MPa 压缩空气通入仪表管路中进行试验，检 查应无泄漏，然后把压力降到6000Pa再进行试验，５ｍ ｉｎ 内压力降低值不应大于50Ｐａ 。 • 2.２静压试验： • 制作一个Ｕ型管，一头安装医用乳胶管，乳胶管中间加 一三通，分别接入测量管和注气口，然后注入空气检查管 路的严密性。 • 两种试验方法，所需的设备基本一样，但现场通常采用第 二种方法，该方法操作较简单，工作效率高拆 卸的接头，加上 丢失的垫片，用 扳手上紧与变送 器连接的接头， 恢复管路 。锁 好保护箱的盘
门。
如右图所示
结束语
• 严密性试验的好坏，直接影响 烟风系统测量的准 确性。以上介绍的是压力较低的管路严密性试验， 而对于压力较高的汽水管路的严密性试验要跟随 主设备一起进行实验，待压力升到工作压力后， 检查管路的各处应无渗漏现象。以上介绍也只是 我们自己以前所做的方法之一，如果有什么不周 的地方请大家多提宝贵的意见，以便在以后工作 中得到改进，来提高工作效率。 • 谢谢大家
4、乳胶管
３、Ｕ型管 6、注气口 右图一
4.2 .把与变送器连 接的活接头打开，然 后与取压装置连接头 连接起来。
1、 测量用的 变送器
如右图所示
2、 变送 器连 接管 的活 接头
3、 两阀组、 五阀组 4、 测量管
4.3. 卸开测点处 取压装置的可拆 卸的接头，用手 指把取压管的取 压孔堵严 。
３．所需的设备
• 一块５００ｍｍ＊４００ｍｍ木板 ， １０００ｍｍ 医用乳胶管一根，三通一 个，ｕ型管一个，对讲机一对，12寸活口 扳手两把，各种型号的垫片若干，生料带 若干。
４．风压试验的操作步骤
• ４．１ • 将制作好的风压设备 拿到现场。 • 右图１
１、三通 5、与取压 装置连接 接头 ２、标示牌
1、
取压管的取样孔
如右图所示
4.4.往U型 管注入空气 使U型管内 的带颜色的 液体，达到 标示牌的最 高点。
如右图所示
1、
液体上升的高 度
4.5 用手捏住乳胶管 进气口，观察U型管 内的液体有无变化， 如有明显的下降过程， 则表示此管又漏点， 变化较小的说明取压 管有沙眼，并作好标 记进行处理，处理完 后再次进行试验，直 到满足要求为止。
1、 进气 口
如右图所示
4.6. 使U 型管内的 液体保持5分钟，应 无下降。
如右图所示
1、 液面高度
4.7. 让就地人员 松开取压孔，使 水柱迅速下降到 初始位置，来确 认管路的正负压 侧和校正管子， 确认正确后，挂 上标示牌。
如右图所示
4.8. 如果严密性试验不合格，用压缩 空气吹管，沿管路寻找泄漏点。一般 在导管连接处和各接头处涂上肥皂水， 如有肥皂泡形成，即说明是个漏点， 需要修复，修复完后进行重复试验， 直到合格为止。
