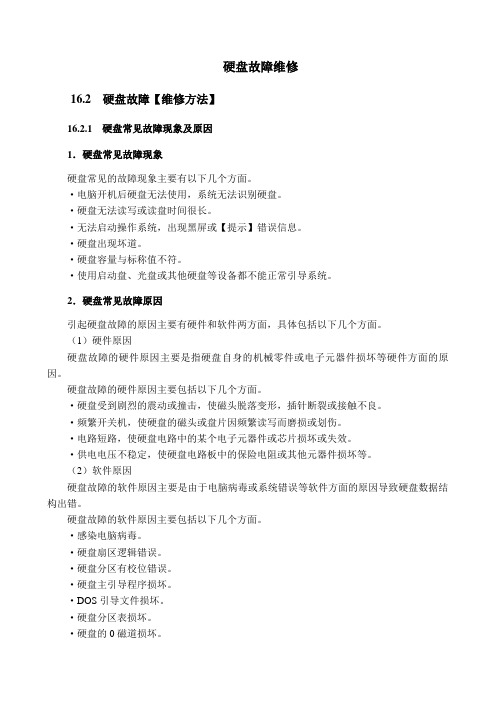

硬盘故障维修16.2 硬盘故障【维修方法】16.2.1 硬盘常见故障现象及原因1．硬盘常见故障现象硬盘常见的故障现象主要有以下几个方面。
·电脑开机后硬盘无法使用，系统无法识别硬盘。
·硬盘无法读写或读盘时间很长。
·无法启动操作系统，出现黑屏或【提示】错误信息。
·硬盘出现坏道。
·硬盘容量与标称值不符。
·使用启动盘、光盘或其他硬盘等设备都不能正常引导系统。
2．硬盘常见故障原因引起硬盘故障的原因主要有硬件和软件两方面，具体包括以下几个方面。
（1）硬件原因硬盘故障的硬件原因主要是指硬盘自身的机械零件或电子元器件损坏等硬件方面的原因。
硬盘故障的硬件原因主要包括以下几个方面。
·硬盘受到剧烈的震动或撞击，使磁头脱落变形，插针断裂或接触不良。
·频繁开关机，使硬盘的磁头或盘片因频繁读写而磨损或划伤。
·电路短路，使硬盘电路中的某个电子元器件或芯片损坏或失效。
·供电电压不稳定，使硬盘电路板中的保险电阻或其他元器件损坏等。
（2）软件原因硬盘故障的软件原因主要是由于电脑病毒或系统错误等软件方面的原因导致硬盘数据结构出错。
硬盘故障的软件原因主要包括以下几个方面。
·感染电脑病毒。
·硬盘扇区逻辑错误。
·硬盘分区有校位错误。
·硬盘主引导程序损坏。
·DOS引导文件损坏。
·硬盘分区表损坏。
·硬盘的0磁道损坏。
·硬盘被逻辑锁锁住等。
16.2.2 硬盘常见故障【维修方法】了解了硬盘常见故障的现象与原因后，下面介绍硬盘故障的【维修方法】。
1．开机检测不到硬盘故障开机检测不到硬盘故障是指电脑开机后BIOS程序没有检测到硬盘的故障。
此故障一般是由硬盘与主板的数据接口没有连接好、数据线的接头接触不良、硬盘跳线设置错误或硬盘损坏等原因引起的。
具体【维修方法】如图16-15所示。
《电脑维修大全》课件
03
详细描述
上网故障可能是由于浏览器设置错误、网络连接问题或 DNS服务器故障等原因引起的。为了解决上网故障，需要 检查浏览器设置、网络连接和DNS设置等是否正确，清除 浏览器缓存和cookies，禁用浏览器插件。
05
其他常见问题
电脑保养与维护
定期清洁
保持电脑外壳表面清洁，避免灰 尘堆积影响散热性能。
检查操作系统、驱动程序和应用程序是否 存在问题。可以通过重启电脑、更新驱动 程序或重装软件等方式尝试解决问题。
硬件故障诊断
硬件维修
通过听、看、闻、摸等方式，检查电脑硬 件是否存在异常声音、异常颜色、异常气 味或过热等现象。
根据故障诊断结果，进行相应的硬件维修 或更换。例如，更换损坏的电源、修复接 触不良的接口等。
定期除尘
定期为电脑除尘，清理散热风扇 和散热器上的灰尘，确保散热效
果。
硬件润滑
对电脑内部硬件进行润滑，如硬 盘、光驱等机械部件，以减少磨
损和噪音。
数据备份与恢复
备份策略
制定定期备份计划，确保重要数据得到及时备份 。
备份方式
选择合适的备份方式，如本地备份、云备份或外 部存储设备备份。
数据恢复
在数据丢失时，能够快速恢复数据，避免数据丢 失造成损失。
详细描述
局域网故障可能是由于硬件设备损坏、网络设置错误或软件冲突等原因引起的。为了解决 局域网故障，需要检查网线、路由器和交换机等硬件设备是否正常工作，重新配置网络设 置，检查防火墙和杀毒软件设置是否正确。
总结词
检查网络连接是否正常，重新启动路由器或调制解调器，检查网络驱动程序是否正确安装 。
网络故障维修 局域网故障维修
02
硬件故障维修
简介WatersUPLC故障排除
案例二：运行缓慢的故障排除
仪器响应缓慢，可能是硬件 问题、软件问题或样品问题 。
04
2. 软件优化：升级软件至最 新版本，清理不必要的软件 插件。
01 03
•·
02
1. 硬件检查：检查液相色谱 仪的硬件连接是否正常，如 泵、检测器等。
案例三：数据丢失的故障排除
数据无法导出或丢失，可 能是存储设备问题、软件 问题或人为操作失误。
避免盲目操作
在故障排除过程中，避免盲目操作，以免造成二次损 坏。
寻求专业支持
对于无法解决的问题，及时寻求专业支持，避免自行 处理。
对未来Watersup LC故障排除的展望
技术进步
随着技术的不断进步，未来Watersup LC故障排除将更加智能化 和自动化，减少人工干预。
培训和教育
加强操作人员培训和教育，提高故障排除技能和意识。
定期维护保养
按照厂家建议进行定期维护保养，可 以减少仪器故障的发生。
总结Watersup LC故障排除的经验和教训
• 故障排除步骤：遵循故障排除步骤，从简单到复杂逐一排 查，避免遗漏。
总结Watersup LC故障排除的经验和教训
及时记录故障现象
在故障发生时，及时记录故障现象，有助于后续分析 。
通过定期维护和故障排查，延长设备使用寿命， 降低维修成本。
提高设备用户的专业技能和经验，促进跨部门和 跨领域的交流与合作。
02
CATALOGUE
Watersup LC故障类型
硬件故障
泵压异常
当泵压过高或过低时，可能是泵密封圈磨损、泵 头内有异物或泵内部组件损坏。
检测器异常
检测器可能因为长时间未使用而出现基线漂移、 噪声增大等问题。
abb机器人的硬件连接和IO通信
06
实际应用案例
机器人控制器应用案例
案例名称
汽车制造生产线上的装配机器人
描述
在汽车制造生产线上，装配机器人通过控制器进行精确控制，实现自动化装配作业。控制器通过IO通 信与生产线上的传感器和执行器进行数据交互，确保装配过程的准确性和高效性。
机器人本体应用案例
案例名称
码垛机器人应用于物流仓库
描述
机器人本体故障排查
关节不动作
检查关节电机是否正常，电机连接线 是否牢固，关节限位开关是否正常。
本体振动过大
检查本体平衡情况，本体电机温度， 本体减速器润滑情况。
周边设备故障排查
传感器不工作
检查传感器电源是否正常，传感器连接线是否牢固，传感器是否损坏。
IO模块通信问题
检查IO模块连接线是否牢固，IO模块的地址设置是否正确，IO模块的电源是否正常。
详细描述
网络IO通信使用网络电缆或无线网络进行数据传输，可以实现远程控制和监控。 网络IO通信具有传输距离远、可扩展性强等优点，但需要配置网络设备和设置网 络参数。
04
硬件故障排查
控制器故障排查
控制器启动问题
检查控制器电源是否正常，控制器连 接是否牢固，控制器的启动按钮是否 正常。
控制器死机
重启控制器，检查控制器的固件版本 是否最新，检查控制器的散热情况。
码垛机器人用于物流仓库中的货物码垛作业。通过机器人的本体运动，实现货物的快速 搬运和堆叠。IO通信用于机器人与外部设备的交互，如获取货物位置信息、控制货叉
升降等。
周边设备应用案例
案例名称
喷涂机器人应用于汽车表面喷涂
VS
描述
喷涂机器人用于汽车表面的自动喷涂作业 。除了机器人控制器外，还需要配置喷枪 、供料器、涂料回收装置等周边设备。IO 通信用于机器人与周边设备的协同工作， 实现精确的涂料流量控制和喷涂轨迹跟踪 。
通信系统故障应急处置
业务恢复
根据优先级和重要性，优先恢复关键业务，确保重要通信不受影响。
故障预防技术
定期维护
定期对通信系统进行维护和检查，确保设备处于良好状态。
安全防护
加强安全防护措施，防止恶意攻击和病毒入侵。
预警监测
实时监测通信系统的运行状态，及时发现潜在的故障隐患。
CHAPTER 04
通信系统故障应急处置案例分析
智能化与自动化的趋势
智能化监控与管理
利用智能化技术对通信系统进行实时监 控和远程管理，提高故障发现和处理的 效率。
VS
自动化处置流程
实现故障自动检测、预警、定位、隔离和 恢复，减少人工干预，提高处置效率。
THANKS
[ 感谢观看 ]
备份系统启动
在确认故障后，应立即启动备份系统，以保障基 本的通信需求。
优先保障关键业务
对于重要的通信业务，应优先保障其正常运行， 以减少故障对业务的影响。
现场处置
相关技术人员应迅速到达现场，对故障进行初步 诊断和处理，尽快恢复通信。
故障恢复计划
制定恢复方案
根据故障的具体情况，制定相应的恢复方案，包括修 复故障、重新配置系统等措施。
针对分析结果，提出相应的改进 措施，加强通信系统的稳定性和 可靠性。
CHAPTER 03
通信系统故障应急处置技术
故障定位技术
01
02
03
故障定位
通过监测和诊断技术，快 速准确地确定故障发生的 位置和原因。
故障指示
利用故障指示器或告警装 置，及时发现通信系统中 的异常情况。
数据分析
对通信系统的运行数据进 行分析，找出故障的潜在 征兆和规律。
故障隔离技术
区域隔离
多媒体交互一体机操作手册
目录
• 产品概述与功能介绍 • 硬件组成与连接 • 软件安装与配置 • 基本操作与使用 • 高级功能与应用 • 故障诊断与排除 • 总结与展望
01
产品概述与功能介绍
多媒体交互一体机定义
01
多媒体交互一体机是一种集成了 计算机、投影仪、触摸屏、音响 等设备的多功能交互式电子白板 。
多屏互动功能
可实现多个一体机之间的互联互通， 实现多屏互动和协同工作。
触控手写功能
支持在触控屏上进行手写输入和手写 识别，适用于签名、批注等场景。
多媒体播放功能
支持播放多种格式的视频、音频和图 片文件，满足多样化的展示需求。
06
故障诊断与排除
常见故障现象及原因分析
电源适配器故障。
电源线未插好或损坏。
主要功能及特点
交互性强
支持多人同时操作，实现实时互动。
操作简便
触摸屏操作直观易懂，无需复杂培训。
主要功能及特点
功能丰富
集成了多种设备功能，满足多样化需 求。
适用性强
可根据不同场景和需求进行定制和配 置。
适用场景与优势
教育领域
用于课堂教学、远程教育、在线培训等场景，提高教学效果 和互动性。
企业领域
开机启动
01
接通一体机电源，按下主机上的开机按钮，等待系统启动完成
。
界面介绍
02
启动完成后，一体机将显示主界面，包括桌面、任务栏、开始
菜单等。
桌面图标
03
桌面上默认放置了一些常用应用程序的快捷方式，方便用户快
速启动。
触摸屏操作指南
触摸屏基本操作
用户可以直接使用手指或专用触控笔在屏幕上进行点击、滑动、 拖拽等操作。
ATM业务操作培训
A TM业务操作培训一、定义及系统结构1.1 定义【ATM】：自动提款机(Automatic Teller Machine）。
【ATMC】：运行在ATM中的控制软件（ATM Control）。
ATM 所作的一切动作都是由它向硬件发送指令完成的。
【ATMP】：ATM前置系统（ATM Preconsole）是一种通信前置系统，它界于主机业务系统和ATM之间，主要用于实现ATM设备管理、通信方式规范化、交易报文格式转换与转发等功能。
【网络设备】：MODEN（调制解调器），ROUTER（路由器，网关），HUB（集线器），SWITCH（交换机）。
1.2系统结构概述简要了解ATM的系统结构。
见下图：系统结构图以太网“统一版本”省中心主机系统省区域性中间业务平台系统以太网省中心业务控制台技术控制台省监控台硬件加密机A T M /C D MP O SM O B I L E自助查询机补登折机D D N /F R /P S T N市、县监控台以太网“统一版本”全国中心主机系统开放式基金、保险系统全国监控控制台全国中心D D N /F R /P S T N区域银联中心A T M /P O S /银联前置系统电子汇兑全国中心系统电子汇兑前置系统二、后台加钞操作和维护菜单概述我局的ATM有四种机型：迪堡、广电运通、御银、晓星。
这四种机型在国家局统版后，用户界面相同；加钞的流程相同；在后台对ATM机具体操作上大致相同因机型不同有很小的区别。
2.1、加钞流程（具体加钞见下发的规定程序）在柜台储蓄综合柜员里确保留有足够加钞的资金；取出钞箱、废钞箱，清点好剩钞并加装好要数的钞票；进入后台维护菜单，按中文提示做扎账、清机加钞、清卡、清除故障等步骤；退出系统，恢复正常用户界面。
2.2、后台维护菜单ATM维护菜单根据登录的操作员身份不同区分为业务管理菜单和技术管理菜单。
每个菜单都需要输入密码才能进入。
业务管理员的初始密码为：000000。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6硬件故障关于本章
6.1 单板异常重启
6.2 单板无法注册
6.3 CF卡无法写入
6.4 电源模块故障
6.5 风扇模块故障
6.1 单板异常重启
故障现象
设备打印单板复位重启告警。
可能原因及处理步骤
执行display reset-reason命令查看单板复位的原因。
单板常见的复位告警信息及处理方法如表6-1所示。
表6-1单板常见的复位告警信息及处理方法
6.2 单板无法注册
故障现象
l单板在启动过程中，长时间无法注册，RUN/ALM指示灯黄色常亮。
l执行display device命令检查单板状态，字段中的“Register”为“Unregistered”。
可能原因
本类故障的可能原因有：
l单板没有正确安装
l热插拔操作导致不支持热插拔的单板损坏
l存在电子器件的告警
l系统剩余功率不足
l单板与设备的型号、版本不匹配
l单板连接器故障
l配置未清除使得单板无法加载大包
l CF卡中没有启动文件
处理步骤
1.检查单板是否已经正确安装。
如果没有正确安装请重新安装，否则请执行步骤2。
2.确认增强灵活业务子卡或集群子卡是否存在被热插拔的情况。
如果存在被热插拔
的情况请执行步骤7，否则执行步骤3。
3.执行display alarm命令，查看所有单板或指定槽位单板的告警信息。
如果存在电
子器件的告警，请执行步骤7，否则执行步骤4。
4.执行display power system命令，查看设备系统功率和单板功率等信息。
如果系统
剩余功率不足，请执行步骤7，否则执行步骤5。
ES0D0G48V A00启动并注册需要满足三个条件：
l确保单板的DIMM插槽上已安装DIMM模块。
l确保机框是PoE机框。
l PoE槽位上的PoE电源正在给设备正常供电。
5.执行display version命令，查看单板的型号、版本是否与设备匹配。
如果不匹配，
则更换单板使单板与设备匹配。
如果匹配，则执行步骤6。
在S9700机框和S7700机框之间，除增值业务板LE0D0V AMPA00外，其它的业务板
不可以混插。
LE0D0V AMPA00插到不同的机框时，需要保证LE0D0V AMPA00的大包版本与对应
产品的软件版本一致。
如果高版本的单板插到低版本的设备上后，可能会导致该单板的BOOTROM和BOOTLOAD
软件被自动改成低版本，当该单板再插回到高版本的设备时，会出现无法启动的情况。
此
时请登录华为网站获取正确的交换机软件版本，并在诊断视图下执行upgrade jtag slot slot-
id命令，将BOOTROM和BOOTLOAD软件更新到高版本。
6.重新安装或交叉验证单板。
拔出故障业务板，检查业务板的连接器是否完好。
如果完好，请将单板再安装到原槽位，反复插拔几次单板仍无法恢复正常，则将
单板安装到设备的其它槽位，如果问题仍无法解决，则执行步骤7。
如果连接器上存在多余的小孔，则通过手电观察背板对应槽位是否存在倒针，并
执行步骤7。
7.收集信息并通过1.4 故障处理求助方式联系华为获取技术支持。
6.3 CF卡无法写入
故障现象
主控板的CF卡无法写入数据。
可能原因
本类故障的可能原因有：
l CF卡存储空间已满
l CF卡损坏
l文件系统损坏
处理步骤
1.检查CF卡是否还有足够的空闲空间。
在用户视图下执行dir命令，检查CF卡上是否还有足够的空闲空间（free）。
如果已经没有足够的空闲空间，则需要删除部分文件以释放空间。
建议将CF卡上
的日志文件下载到本地存储设备，再删除CF卡上的日志文件。
如果空闲空间足够，却出现无法写入的情况，则通常是CF卡已经损坏，执行步骤
3。
2.执行format命令格式化CF卡，如果问题不能解决则执行步骤3。
3.更换CF卡。
需要使用通过华为认证的CF卡。
如果更换CF卡后，CF卡仍然无法写入，请执行步骤4。
4.收集信息并通过1.4 故障处理求助方式联系华为获取技术支持。
6.4 电源模块故障
故障现象
设备打印电源模块告警、电源模块的RUN灯常灭或电源模块的INPUT灯常灭。
可能原因及处理步骤
在对电源模块进行操作的过程中，请注意电气安全。
可根据告警信息的关键字段及电源模块面板上指示灯的状态来定位电源模块故障的原
因。
执行display alarm { all | slot slot-id }命令查询电源模块的告警信息。
800W交流电源模块、2200W直流电源模块和2200W交流电源模块
800W交流电源模块、2200W直流电源模块和2200W交流电源模块的告警信息关键字段、指示灯说明及对应的处理方法如表6-2所示。
表6-2告警信息的关键字段
1600W直流电源模块
1600W直流电源模块的告警信息关键字段、指示灯说明及对应的处理方法如表6-3所示。
表6-3告警信息的关键字段
6.5 风扇模块故障
故障现象
风扇模块的RUN/ALM指示灯红色常亮、红色闪烁或者常灭。
系统有关于风扇模块的告
警。
可能原因
l没有插紧
l硬件故障
处理步骤
1.检查风扇模块是否已经正确安装。
如果没有正确安装请重新安装，否则请执行步
骤2。
2.参考《硬件安装与维护指南》“维护交换机 > 更换风扇模块”更换风扇模块。
如
有疑问，请收集信息并通过1.4 故障处理求助方式联系华为获取技术支持。
