FANUC位置开关在机床超程检测与保护中的应用
FANUC 数控系统简介.

FANUC 数控系统简介一、FANUC数控系统的发展1、FANUC 公司创建于1956年,1959年首先推出了电液步进电机,在后来的若干年中逐步发展并完善了以硬件为主的开环数控系统。
进入70年代,微电子技术、功率电子技术,尤其是计算技术得到了飞速发展,FANUC公司毅然舍弃了使其发家的电液步进电机数控产品,一方面从GETTES公司引进直流伺服电机制造技术。
1976年FANUC公司研制成功数控系统5,随时后又与SIEMENS公司联合研制了具有先进水平的数控系统7,从这时起,FANUC公司逐步发展成为世界上最大的专业数控系统生产厂家,产品日新月异,年年翻新。
2、1979年研制出数控系统6,它是具备一般功能和部分高级功能的中档CNC系统,6M适合于铣床和加工中心;6T适合于车床。
与过去机型比较,使用了大容量磁泡存储器,专用于大规模集成电路,元件总数减少了30%。
它还备有用户自己制作的特有变量型子程序的用户宏程序。
3、1980年在系统6的基础上同时向抵挡和高档两个方向发展,研制了系统3和系统9。
系统3是在系统6的基础上简化而形成的,体积小,成本低,容易组成机电一体化系统,适用于小型、廉价的机床。
系统9是在系统6的基础上强化而形成的具备有高级性能的可变软件型CNC系统。
通过变换软件可适应任何不同用途,尤其适合于加工复杂而昂贵的航空部件、要求高度可靠的多轴联动重型数控机床。
4、1984年FANUC公司又推出新型系列产品数控10系统、11系统和12系统。
该系列产品在硬件方面做了较大改进,凡是能够集成的都作成大规模集成电路,其中包含了8000个门电路的专用大规模集成电路芯片有3种,其引出脚竟多达179个,另外的专用大规模集成电路芯片有4种,厚膜电路芯片22种;还有32位的高速处理器、4兆比特的磁泡存储器等,元件数比前期同类产品又减少30%。
由于该系列采用了光导纤维技术,使过去在数控装置与机床以及控制面板之间的几百根电缆大幅度减少,提高了抗干扰性和可靠性。
法拉克系统维修应用实例

信号开关(磁环开关)8发出信号,完成倒刀控制,同时是交换刀
具的开始信号。如图5—11b图所示。
倒刀控制
法拉克系统维修应用实例
2.自动刀具交换动作步骤
(3)当倒刀检测开关8发出信号且机械手原位开关7处于接通状态
时,换刀电动机10旋转带动机械手从原位逆时针旋转一个固定角度
法拉克系统维修应用实例
2.电动刀塔的电气控制线路
法拉克系统维修应用实例
3.电动刀塔的PMC控制
(1)系统PMC输入/输出信号地址分配
法拉克系统维修应用实例
4.电动刀塔常见故障及维修
(1)正常工作中,出现刀塔未锁紧报警
通过系统梯形图(如图5—9)查看到是由于锁紧到位信号X21.2未
接通产生的报警(信息继电器A0.1为1)。故障原因可能是接近开
法拉克系统维修应用实例
(2)数控机床返回参考点的PMC控制 (SSCK-20数控车床)
X20.6:+X按钮开关
X20.7:-X按钮开关
X21.0: +Z按钮开关
X21.1:-Z按钮开关
G120.7:系统回零
F148.0:X轴回零结束
F148.1:Z轴回零结束
F149.1:系统复位
法拉克系统维修应用实例

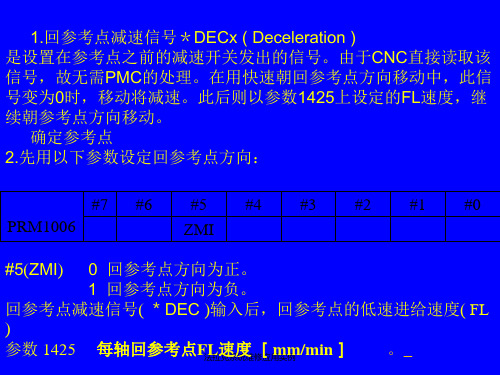

1.回参考点减速信号*DECx ( Deceleration )
是设置在参考点之前的减速开关发出的信号。由于CNC直接读取该
信号,故பைடு நூலகம்需PMC的处理。在用快速朝回参考点方向移动中,此信
号变为0时,移动将减速。此后则以参数1425上设定的FL速度,继
续朝参考点方向移动。
确定参考点
2.先用以下参数设定回参考点方向:
FANUC机器人参考位置功能介绍与设定方法

设定过程中出现异常提示
问题原因
可能是由于设定步骤错误、系统参数 设置不当或硬件故障导致。
解决方案
根据异常提示信息,检查设定步骤是 否正确,核对系统参数设置。如果问 题依旧存在,可能需要联系技术支持 进行排查。
应用价值评估
提高生产效率
通过设定合理的参考位置,可以 优化机器人的运动轨迹,减少无 效行程,从而提高生产效率。
降低维护成本
精确的参考位置设定可以减少机 器人的磨损和故障,降低维护成 本和停机时间。
增强产品品质
高精度的位置控制有助于提高产 品的加工精度和一致性,从而提 升产品品质。
未来发展趋势预测
参考位置功能可以帮助机器人快速定位到关键路径点,减少路径规划的
计算量和时间。
03
多机器人协同
在多机器人协同作业的场景中,各个机器人需要共享位置和姿态信息。
通过设定参考位置,可以实现多机器人之间的快速定位和协同运动。
相关术语解析
• 参考位置(Reference Position):在FANUC机器人中,参考位置是指用户设 定的一个或多个特定的机器人位置,用于后续操作中的快速定位或路径规划。
FANUC机器人参考位置功能 介绍与设定方法
目 录
• 参考位置功能概述 • 参考位置类型及特点 • 设定方法与步骤 • 常见问题与解决方案 • 案例分析与应用实例 • 总结与展望
01
参考位置功能概述
定义与作用
定义
参考位置功能是FANUC机器人中的一项重要功能,它允许用户设定一个或多个 特定的机器人位置作为参考点,以便在后续的操作中进行快速定位或路径规划。
fanuc在参数设置机床维修中的应用

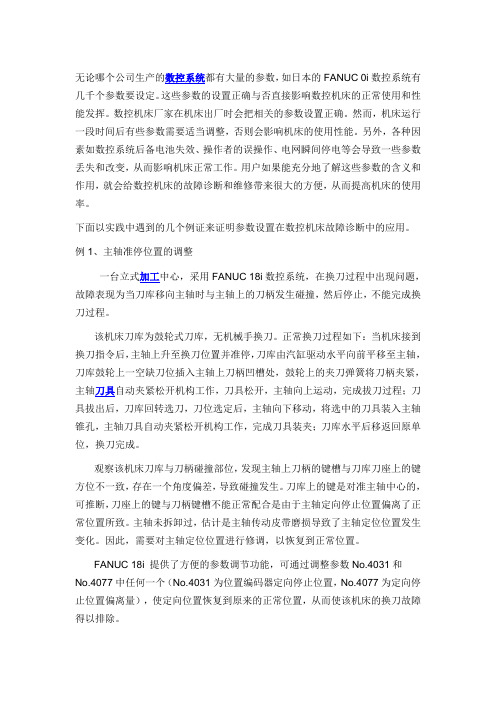

无论哪个公司生产的数控系统都有大量的参数,如日本的FANUC 0i数控系统有几千个参数要设定。
这些参数的设置正确与否直接影响数控机床的正常使用和性能发挥。
数控机床厂家在机床出厂时会把相关的参数设置正确。
然而,机床运行一段时间后有些参数需要适当调整,否则会影响机床的使用性能。
另外,各种因素如数控系统后备电池失效、操作者的误操作、电网瞬间停电等会导致一些参数丢失和改变,从而影响机床正常工作。
用户如果能充分地了解这些参数的含义和作用,就会给数控机床的故障诊断和维修带来很大的方便,从而提高机床的使用率。
下面以实践中遇到的几个例证来证明参数设置在数控机床故障诊断中的应用。
例1、主轴准停位置的调整一台立式加工中心,采用FANUC 18i数控系统,在换刀过程中出现问题,故障表现为当刀库移向主轴时与主轴上的刀柄发生碰撞,然后停止,不能完成换刀过程。
该机床刀库为鼓轮式刀库,无机械手换刀。
正常换刀过程如下:当机床接到换刀指令后,主轴上升至换刀位置并准停,刀库由汽缸驱动水平向前平移至主轴,刀库鼓轮上一空缺刀位插入主轴上刀柄凹槽处,鼓轮上的夹刀弹簧将刀柄夹紧,主轴刀具自动夹紧松开机构工作,刀具松开,主轴向上运动,完成拔刀过程;刀具拔出后,刀库回转选刀,刀位选定后,主轴向下移动,将选中的刀具装入主轴锥孔,主轴刀具自动夹紧松开机构工作,完成刀具装夹;刀库水平后移返回原单位,换刀完成。
观察该机床刀库与刀柄碰撞部位,发现主轴上刀柄的键槽与刀库刀座上的键方位不一致,存在一个角度偏差,导致碰撞发生。
刀库上的键是对准主轴中心的,可推断,刀座上的键与刀柄键槽不能正常配合是由于主轴定向停止位置偏离了正常位置所致。
主轴未拆卸过,估计是主轴传动皮带磨损导致了主轴定位位置发生变化。
因此,需要对主轴定位位置进行修调,以恢复到正常位置。
FANUC 18i 提供了方便的参数调节功能,可通过调整参数No.4031和No.4077中任何一个(No.4031为位置编码器定向停止位置,No.4077为定向停止位置偏离量),使定向位置恢复到原来的正常位置,从而使该机床的换刀故障得以排除。

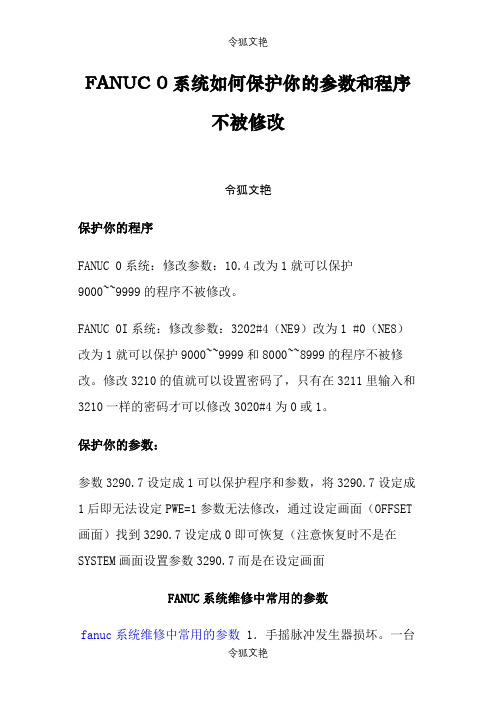

FANUC 0系统如何保护你的参数和程序不被修改之令狐文艳创作

FANUC 0系统如何保护你的参数和程序不被修改令狐文艳保护你的程序FANUC 0系统:修改参数:10.4改为1就可以保护9000~~9999的程序不被修改。
FANUC 0I系统:修改参数:3202#4(NE9)改为1 #0(NE8)改为1就可以保护9000~~9999和8000~~8999的程序不被修改。
修改3210的值就可以设置密码了,只有在3211里输入和3210一样的密码才可以修改3020#4为0或1。
保护你的参数:参数3290.7设定成1可以保护程序和参数,将3290.7设定成1后即无法设定PWE=1参数无法修改,通过设定画面(OFFSET 画面)找到3290.7设定成0即可恢复(注意恢复时不是在SYSTEM画面设置参数3290.7而是在设定画面FANUC系统维修中常用的参数fanuc系统维修中常用的参数1.手摇脉冲发生器损坏。
一台fanuc 0td数控车床,手摇脉冲发生器出现故障,使对刀不能进行微调,需要更换或修理故障件。
当时没有合适的备件,可以先将参数900#3置“0”,暂时将手摇脉冲发生器不用,改为用点动按钮单脉冲发生器操作来进行刀具微调工作。
等手摇脉冲发生器修好后再将该参数置“1”。
2.当机床开机后返回参考点时出现超行程报警。
上述机床在返回参考点过程中,出现510或511超程报警,处理方法有两种:(1)若x轴在返回参考点过程中,出现510或是511超程报警,可将参数0700lt1x1数值改为+99999999(或将0704lt1x2数值修改为-99999999)后,再一次返回参考点。
若没有问题,则将参数0700或0704数值改为原来数值。
(2)同时按p 和can键后开机,即可消除超程报警。
3.一台fanuc 0i 数控车床,开机后不久出现alm701报警。
从维修说明书解释内容为控制部上部的风扇过热,打开机床电气柜,检查风扇电机不动作,检查风扇电源正常,可判定风扇损坏,因一时购买不到同类型风扇,即先将参数rrm8901#0改为“1”先释放alm701报警,然后在强制冷风冷却,待风扇购到后,再将prm8901改为“0”。
FANUC系统的功能(参数信号)

相关地址:G30 SOV0-SOV7 取值范围:0-254%
一般50-120%
JOG进给速度倍率信号处理
进给倍率的种类
1,手动进给倍率:G10- G11 一般0-200% 2,切削进给倍率(G01): G12 一般 0-120% 3,快速进给倍率(G00): 四档 F0 25% 50% 100% 4,主轴倍率:一般50-120 %
1,控制轴
相关参数
8130 1010 1020 1004
可控制轴数 CNC可控制轴数 各轴的程序轴名称 最小设定单位
1.2 各轴设定
参数1020 编程时各轴的名称
1.2.2增量系统(编程移动量和刀具移动量)
增量系统IS-A 增量系统IS-B 增量系统IS-C
相关参数
公制0.01mm 公制0.001mm 公制0.0001mm
5.1 循环启动/进给暂停
循环启动信号ST(G7.2):在AUTO,DNC和MDI模式中, 信号ST置1,然后置0,CNC进入循环启动状态,且开始 自动运行. 进给暂停信号*SP(G8.5):自动运行期间, *SP置1, CNC进入进给暂停状态且运行停止, *SP置0,自动运行 不能启动. 循环启动灯信号STL(F0.5); 自动运行信号OP(F7.7); 进给暂停灯信号SPL(F0.4)
JOG进给速度倍率信号梯图
带*号的信号"负逻 辑"起作用即0时有效: 1111 1111 如:100%时的*JV15 -*JV0的各位为: 补码:1101 1000 1110 1111 取反后(符号位不变)得到 反码:0010 0111 0001 0000 加1后得到 原码:0010 0111 0001 0001 因 此其十进制数为:-10001
FANUC-3M 31号报警
4故障举例分析一台处于正常使用期的FANUC-3MA 系统的XK5040数控铣床,在运行过程中, Z轴产生31号报警。
4. 1维修前准备查看维修手册,#31报警内容:误差寄存器的内容大于规定值。
故障特征为: Z轴跟随误差软件报警。
分析现象:跟随误差涉及的是位置环问题,又因为是驱动Z轴时出现的报警,故可预估:故障大定位在Z轴位置环。
分析闭环工作原理:位置环系统,是由控制单元与驱动单元为主链、位置检测反馈回路为副链的闭环。
4. 2罗列故障成因导致报警条件成立有以下三种可能,现采用排他法来选出最有可能的成因。
4. 2. 1工作/控制指令值过大或过小。
可能是CNC装置或控制器损坏或受干扰,但是可能性很小。
可以排除。
4. 2. 2允差值过小。
可能成因有:a.参数设置错误。
这不可能,因为机床并非处于调试阶段。
b.参数被修改了。
可能是外界干扰或存储器失电。
若干扰导致参数混乱的结果,那么被修改的参数就不止一个。
故首先查参数。
4. 2. 3实测值过小或过大,而工作指令正常。
可能成因有:a.反馈信号线接反而成了“正反馈”,根随误差过大。
不可能,因为并非维修或调试后的机床。
b.反馈信号的增加或丢失。
因为信号线及监测系统的屏蔽与接地不良、周围有感性负载的干扰、传感器松动与摆动安装不良等原因。
故应检查位置检测装置系统的屏蔽与接地,并调查环境。
c.反馈信号的滞后,在规定的监测时间内信号未到达而使实测值为0。
用久的机床上易发生:位置传感器的污染、信号线的损坏以及接触不良、位置偏移或损坏等。
故应检查位置检测装置系统及其接线系统。
d.没有反馈信号。
a)传感器未安装或连接、传感器损坏而不工作。
故应检查位置检测装置中传感器系统。
b)伺服单元故障不工作/伺服轴不动作。
分析判断得出:最可能故障类型:硬件故障。
最可能的故障成因出于位置检测装置系统(故障大定位),也不能排除环境干扰因素。
4. 3确定诊断步骤4. 3. 1现场工作步骤:环境调查→接口信号法检查位置环参数→信号追踪法检查位检系统,进行故障定位。
