第一章 OSI参考模型和TCP/IP协议体系
从物理结构上看，计算机网络又可定义为在协议控制下，由若干计算 机、终端设备、数据传输设备和通信控制处理机等组成的系统集合。 该定义强调计算机网是在协议控制下，通过通信系统实现计算机之间 的连接，网络协议是区别计算网络与一般的计算机互连系统的标志。
综上所述，根据目前流行的观点，可以把计算机网络定义为：按照网 络协议，以共享资源为主要目的，将地理上分散且独立的计算机互相 连接起来形成的集合体。通常根据人们所处环境和研究的着眼点不同， 可采用不同术语。当着重研究网络资源共享问题时，可称作计算机网 络；当着重研究和分析通信方面问题时，常称作计算机通信网络。我 们对这两个术语将不加严格区分，一般都称作计算机网络。
实体与协议： 网络中的通信是指在不同系统中的实体之间的通信。 实体，是指能发送和接收信息的任何东西，包括终端、应用软件、
通信进程等。 协议：跟在人与人之间交流一样，实体之间通信需要一些规则和
约定，例如，传送的信息块采用何种编码和怎样的格式？如何识 别收发者的名称和地址？传送过程中出现错误如何处理？发送和 接收速率不一致怎么办？简单地讲，通信双方在通信时需要遵循 的一组规则和约定就是协议。 协议的构成：协议主要由语义、语法和定时三部分组成，语义规 定通信双方准备“讲什么”，亦即确定协议元素的种类；语法规 定通信双方“如何讲”，确定数据的信息格式、信号电平等；定 时则包括速度匹配和排序等。
18
第一章 OSI参考模型和TCP/IP协议体系
提高可靠性表现在网络中各台计算机可以通过网络彼 此互为后备机，一旦某台计算机出现故障，故障机的任务 就可由其它计算机代为处理，避免了单机在无后备使用情 况下，某些计算机故障导致系统瘫痪的现象，大大提高了 可靠性。
第一章 OSI参考模型和TCP/IP协议体系
从物理结构上看，计算机网络又可定义为在协议控制下，由若干计算 机、终端设备、数据传输设备和通信控制处理机等组成的系统集合。 该定义强调计算机网是在协议控制下，通过通信系统实现计算机之间 的连接，网络协议是区别计算网络与一般的计算机互连系统的标志。
综上所述，根据目前流行的观点，可以把计算机网络定义为：按照网 络协议，以共享资源为主要目的，将地理上分散且独立的计算机互相 连接起来形成的集合体。通常根据人们所处环境和研究的着眼点不同， 可采用不同术语。当着重研究网络资源共享问题时，可称作计算机网 络；当着重研究和分析通信方面问题时，常称作计算机通信网络。我 们对这两个术语将不加严格区分，一般都称作计算机网络。
实体与协议： 网络中的通信是指在不同系统中的实体之间的通信。 实体，是指能发送和接收信息的任何东西，包括终端、应用软件、
通信进程等。 协议：跟在人与人之间交流一样，实体之间通信需要一些规则和
约定，例如，传送的信息块采用何种编码和怎样的格式？如何识 别收发者的名称和地址？传送过程中出现错误如何处理？发送和 接收速率不一致怎么办？简单地讲，通信双方在通信时需要遵循 的一组规则和约定就是协议。 协议的构成：协议主要由语义、语法和定时三部分组成，语义规 定通信双方准备“讲什么”，亦即确定协议元素的种类；语法规 定通信双方“如何讲”，确定数据的信息格式、信号电平等；定 时则包括速度匹配和排序等。
18
第一章 OSI参考模型和TCP/IP协议体系
提高可靠性表现在网络中各台计算机可以通过网络彼 此互为后备机，一旦某台计算机出现故障，故障机的任务 就可由其它计算机代为处理，避免了单机在无后备使用情 况下，某些计算机故障导致系统瘫痪的现象，大大提高了 可靠性。
计算机网络实用技术完整版ppt全套教程(中职)
• 相关知识
第一单元 双机互联
➢ 1.双绞线的分类
• 第一种划分方法:按是否屏蔽分。 • 第二种划分方法:按线缆标准分。
第一单元 双机互联
• 相关知识 ➢ 2.以太网的线缆标准:线序、传输距离
(1)同轴电缆
(2)光纤 (3)双绞线
图1—19 同轴电缆的结构
• 相关知识
第一单元 双机互联
➢ 3.测试方法与测试工具
第一单元 双机互联
• 任务一 制作双绞线网线
➢ 任务分析 为了把这两台计算机连接在一起,我们首先要完成网线
的制作与测试。 ➢ 任务准备 1.认识双绞线
2.认识水晶头
图1—1 双绞线
图1—2 RJ-45水晶头图
3.认识制线工具 4.认识测线器
第一单元 双机互联
图1—3 压线钳 图1—4 简易测线器
➢ 任务分析
我们制作出一条合格的交叉双绞线网线后,就可以组 建成两台计算机互联的小型局域网,从而实现资源共享。
➢ 任务准备
图1—26 PCI网卡
➢ 任务准备 1.RJ-45接口
第一单元 双机互联
图1—27 RJ-45接口网卡
➢ 任务准备 2.FDDI接口
第一单元 双机互联
图1—28 FDDI接口网卡
(2)交叉线:一端线序为 “橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”,
另一端线序为“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”
图1—8 交叉线
3.切线 4.插线
第一单元 双机互联
图1—9 切线
图1—10 插线
➢ 二、测试网线 1.静态测试
第一单元 双机互联
2.动态测试
图1—12 能手测试仪及测试时的连线
(1)能手测试仪。

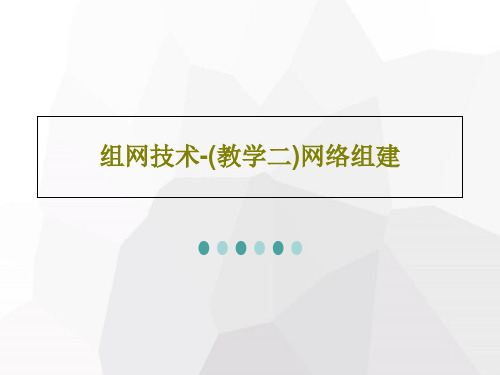

组网技术-(教学二)网络组建35页PPT
