专题 初中物理电学实验
(完整版)初中物理电学实验题精选(含答案)

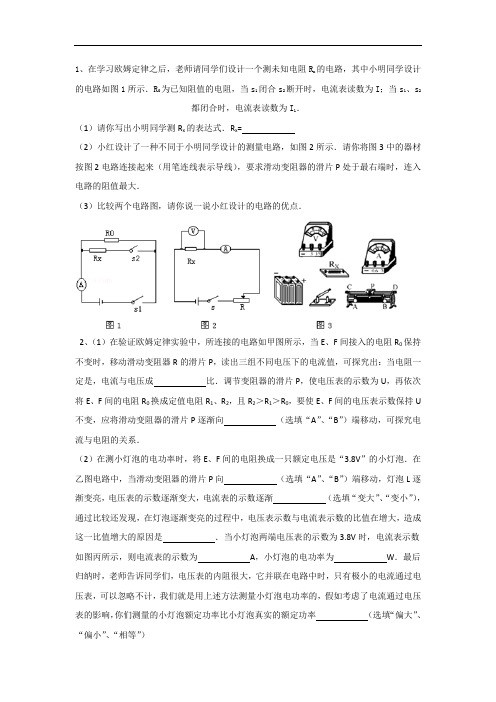

1、在学习欧姆定律此后，老师请同学们设计一个测未知电阻R x的电路，其中小明同学设计的电路如图 1 所示． R 为已知阻值的电阻，当 s 闭合 s 断开时，电流表读数为I ；当 s 、 s0 1 2 12都闭合时，电流表读数为I 1．（1）请你写出小明同学测R x的表达式． R x=（2）小红设计了一种不同样于小明同学设计的测量电路，如图 2 所示．请你将图 3 中的器材按图 2 电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P 处于最右端时，连入电路的阻值最大．（3）比较两个电路图，请你说一说小红设计的电路的优点．2 、（ 1）在考据欧姆定律实验中，所连接的电路如甲图所示，当E、 F 间接入的电阻 R 保持不变时，搬动滑动变阻器R 的滑片 P，读出三组不同样电压下的电流值，可研究出：当电阻一定是，电流与电压成比．调治变阻器的滑片P，使电压表的示数为 U，再依次将 E、 F 间的电阻 R0换成定值电阻R1、 R2，且 R2＞ R1＞ R0，要使 E、 F 间的电压表示数保持U 不变，应将滑动变阻器的滑片P逐渐向（选填“ A”、“ B”）端搬动，可研究电流与电阻的关系．（2）在测小灯泡的电功率时，将E、F 间的电阻换成一只额定电压是“ 3.8V ”的小灯泡．在乙图电路中，当滑动变阻器的滑片P 向（选填“ A”、“ B”）端搬动，灯泡L 逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐（选填“变大”、“变小”），经过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是．当小灯泡两端电压表的示数为 3.8V 时，电流表示数如图丙所示，则电流表的示数为A，小灯泡的电功率为W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流经过电压表，能够忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流经过电压表的影响，你们测量的小灯泡额定功率比小灯泡真实的额定功率（选填“偏大”、3 、某同学想研究经过铅笔芯的电流与其两端电压的关系，设计了以下列图的电路．采纳的器材有：阻值约为4Ω的 2B 铅笔芯一根，两节干电池组成的电池组，0﹣ 0.6A 的电表， 0 一3V 的电压表，滑动变阻器（10Ω 2A ），开关，导线等．（1）该同学依照电路图连接电路，在闭合开关前应将滑动变阻器的滑片P 移到端（选填“ a”或“ b“）．（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样搬动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是（3）消除故障后，该同学搬动滑动变阻器的滑片，将获得的几组数据记录在下表中．当采集第三组数据时，电流表指针的偏转情况以下列图，此时电流表的示数为A．实验序号①②③④⑤U/VI/A ▲（4）该同学采集多组实验数据的目的是（5）请依照表格中的五组数据在给定的坐标纸上画出铅笔芯的I ﹣U 图线．（6）由画出的图线可知，经过铅笔芯的电流与其两端电压的关系为：．4 、在研究电流与电阻关系的实验中，电源电压为15V 且保持不变，滑动变阻器上标有“20 Ω 3A ”字样，实验中所用的四个定值电阻的阻值分别为5Ω、 10Ω、 15Ω、 20Ω．（1）用笔画线代替导线将电路连接完满（如图）（2）小明在 a、b 间接入 5Ω的电阻时，调治滑动变阻器的滑片，读出电流表的示数为 1.0A ．断开开关，保持滑片的地址不变，用 10Ω的电阻代替5Ω的电阻，闭合开关，要获得正确的实验结论，应将滑片向端搬动，读数时电流表示数为A．（3）断开开关，再用 15Ω的电阻代替 10Ω的电阻连续实验时，无论怎样搬动滑动变阻器的滑片都不能够完成实验，为了使这四个电阻都能为实验所用，应控制a、 b 间电压不低于V．5 、某实验小组做“测定一组电阻 R1、 R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为 2 欧，电阻 R2约为 5 欧，电阻 R3约为 20 欧．该实验供采纳的器材有：A、电源（电压恒定9 伏） B 、电流表（量程 0～安）C、电压表（量程0～ 3 伏） D 、开关、导线若干E、滑动变阻器（最大电阻10 欧，额定电流安） F 、滑动变阻器（最大电阻20 欧，额定电流 1.5 安）G、滑动变阻器（最大电阻60 欧，额定电流安）H 、滑动变阻器（最大电阻70 欧，额定电流 0.1 安）（1）为了测定R1、 R2、 R3的阻值，实验中应采纳的滑动变阻器是（填字母编号）．（2）依照实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．6 、小娟利用图 1 所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为 2.5V ．（1）请用笔画线代替导线将电压表正确接入电路．（2）闭合开关前，滑动变阻器的滑片应调到（选填“左”或“右” ）端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，搬动变阻器的滑片晌，电流表的示数会变化，则故障原因可能是小灯泡（选填“断路” 或“短路”）．（3）故障消除后，小娟依照测得的数据绘制了小灯泡的电流随电压变化的图象（如图所示）．由图象（图2）可知，小灯泡正常工作时的电阻是Ω，当小灯泡两端的电压为 1V 时，小灯泡的电阻是Ω，进一步解析图象能够发现小灯泡的电阻不断变化，这是由于灯丝的电阻随温度的高升而（选填“增大”或“减小”）．7、在测量定值电阻阻值的实验中．（1）请你用笔画线代替导线，将图甲中的实物电路连接完满．（2）闭合开关前，滑动变阻器的滑片P 应移至（选填“ A”或“ B”）端．小明闭合开关后，搬动滑片P 到某一点时，读出电压表示数为1V，电流表示数如图乙所示，计算出定值电阻的阻值为Ω．（3）小明仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？，原因是．（4）如图丙所示是其他两组同学依照测得数据作出的I ﹣U 图象，解析图象可知：RaRb．（5）另一组的小红同学在连线时，不小心将线接错了，闭合开关后，发现无论怎样搬动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是．（写出一种即可）（6）还有一组的小亮同学在连线时，不小心将线接错了，闭合开关后，发现无论怎样搬动变阻器的滑片 P，电流表无示数，电压表有示数，几乎等于电源电压．出现故障的原因是．8 、小刚同学想用以下列图器材来测量定值电阻R 的阻值，他已连接了部分电路，请你接着完成以下步骤：（电源电压为6V）（1）用笔画线代替导线，将电路补画完满．（2）开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻（填“最大” 、“最小”或“中间” ）地址．（3）小刚经过调治来改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是．（4）在实验过程中，当电阻两端电压最大时，电流表示数如图乙所示，则此时定值电阻消耗的电功率为W．（5）不改变上面连好的电路，用它还可以够完成的实验是：A B；（6）若将上面实验中的定值电阻R 换成小灯泡，在多次测量灯泡电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将．9 、在测定“小灯泡的电阻”实验中，有以下器材：电压表、电流表、开关、电压为6V 的电源、“ 3.8V 1.5W ”的小灯泡、标有“20Ω 1.5A ”的滑动变阻器，导线若干．（1）请用笔画线代替导线，依照图甲所示的电路图，将图乙的实物电路连接完满．（要求连线不得交织，电流表的量程选纲要合适）（2）第一小组同学连接好最后一根导线，灯泡马上发出光明刺目的光并很快熄灭．检查后，发现连线正确，请你找出实验中的两个操作不当之处：①；②．（3）第二小组同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是．A．更换小灯泡；B．检查电路可否断路；C．搬动滑动变阻器的滑片，观察小灯泡可否发光．试验次数 1 2 3电压 U/V电流 I/A I 3电阻 R/ ΩR 3①第 3 次实验中电流表读数I 3如图丙所示，则I 3=A；计算得出R3=Ω．②从表受骗算出三次小灯泡的阻值不相等，其原因是．10 、小红用伏安法测额定电压为 2.5V 小灯泡正常发光时的电阻．（1）请你帮助她把图中的滑动变阻器连入电路，保证闭合开关时，变阻器接入电路的电阻最大．（2）正确连接好电路后，闭合开关，搬动滑动变阻器的滑片，当电压表的示数为 2.5V 时，小灯泡正常发光．此时电流表的示数以下列图，小灯泡正常发光时的电流为A，此时小灯泡的电阻为Ω（电阻值保留一位小数）．（3）滑动变阻器甲上标有“5Ω 2A ”，滑动变阻器乙上标有“20Ω 1A ”．若实验中电源输出电压为 6V 不变，则小红采纳的滑动变阻器是．（填“甲”或“乙” ）11 、小敏用以下列图的实物电路图，研究“经过导体的电流与导体电阻的关系”，电源电压恒为 3V，5 个定值电阻值分别为5Ω、 10Ω、 15Ω、 20Ω、 30Ω，滑动变阻器最大阻值为10 Ω．（1）请在甲图中将滑动变阻器正确连入电路（滑片向右移电流表示数变小）．（2）开关 S 闭合前，滑动变阻器的滑片应处在（填“左”或“右” ）端；实验过程中，搬动变阻器滑片晌，眼睛应主要凝望（选填“变阻器滑片” 、“电压表示数”或“电流表示数”）．（4）依照前 4 次实验所测的电流和电阻值，在乙图中描出了 4 个点，则阴影部分面积表示的物理量是，它的值为．（5）第 5 次实验中，将定值电阻由 20Ω换为 30Ω时，应将滑动变阻器的滑片向（选填“左”或“右” ）端搬动．（6）小敏发现无论怎样搬动滑动变阻器的滑片P，向来无法达到实验要求，此时小敏可采取的措施是（选填序号）．A、更换一块新的电压表B、增加一节干电池C、用最大阻值为20Ω的滑动变阻器代替原来的滑动变阻器．12 、小红小组要测定额定电压为的小灯泡的电阻．现有以下器材：电流表一只（量程0～ 0.6A 和 0～ 3A）；电压表一只（量程为0～ 3V 和 0～ 15V）；滑动变阻器两只（“ 5Ω 1A ”、“20Ω 2A ”）开关一个；干电池若干节；导线若干．（1）依照你的估计和实验经验，滑动变阻器应采纳只，实验更便于完成．（2）小红小组用 2 节干电池（已使用）正确连接电路后，无论怎样调治滑动变阻器，小灯泡两端的电压都达不到 2.5V ，她们应该．（3）小红小组实验记录和计算以下表：电压 U/V电流 I/A功率 P/W灯泡发光情况灯丝暗红稍微发光正常发光发光很亮①小灯泡的额定功率是W；②依照她们观察的现象和记录的实验数据，你能够得出的结论是（请说出两点）：，；③请在坐标图中画出小灯泡的电压和电流关系的图象；④在正常发光下，小灯泡的电阻是Ω；⑤依照画出的图象，你得出的结论是：．（4）当小红小组将小灯泡两端的电压调到3V 正在记录实验数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这时她们进一步观察到的实验现象是：电流表的示数；电压表的示数．（5）小红小组在议论交流时，发现有的组的同学将电压表连接成以下列图电路，则这种连接测量出的电阻值比本质电阻值偏，其原因是．13 、要测量一只额定电压为 2.5V 小灯泡的电阻（电阻大体在6～10Ω之间），刘星同学连接了以下列图的电路．次数电压 U/V 电流灯泡亮度I/A1灯光稍微2较暗3正常发光4很亮（1）请用笔画线将图中的电路连接完满．（2）在连接电路时，开关应（选填“断开”或“闭合”），滑片应移到（选填“ A”或“ B”）处．（3）闭合开关后，刘星发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件圆满那么可能的原因是，为了能使小灯泡发光，下一步应进行的操作．（4）实验完成后，刘星将有关数据和现象填在表格里：由此可知，小灯泡在正常发光时的电阻是．（保留一位小数）从表中数据可知，灯丝的电阻随两端电压的增加而（选填“变大”或“变小”），电阻变化的本质是灯丝的电阻随而增大．（5）从表中数据可发现小灯泡的亮暗主要与有关．(完满版)初中物理电学实验题精选(含答案)参照答案1．2．正 BA 变大灯丝电阻随温度的高升而增大偏大3． b 错将滑动变阻器下方的两个接线柱接入电路；0.30 防备有时性，便于找出规律经过铅笔芯的电流与其两端的电压成正比4．右 0.57.5 5． G25 6．左短路8.35 增大7．B10 不合适一次测量拥有有时性，应多次测量求平均值可减小误差＜滑动变阻器同时接上面两个接线柱（或同时接下面两个接线柱）定值电阻断路8．最大滑动变阻器求平均值减小误差测量电阻R的电功率研究电流跟电压的关系（或用滑动变阻器改变电路中的电流实验）增大9．连接电路时没有断开开关系结电路时，滑动变阻器滑片没有置于最大阻值处灯丝电阻与温度有关10．乙11．右电压表示数保持电阻R 两端电压不变电压2V 右 B 12．“ 5Ω 1A ”换新电池0.8 灯泡电压增大，本质功率也在增大灯泡本质功率增大，灯泡亮度增加7.8 随电压和电流的增大，灯泡灯丝的电阻也在增大减小至零增大至等于电源电压大由于电流表的分压作用，使电压表测出的电压比灯泡两端的本质电压大，计算出的电阻也偏大 13．断开 B 电路电流太小搬动滑动变阻器滑片，减小滑动变阻器接入电路的阻值 8.3Ω变大温度高升灯泡的本质功率第11页（共 11页）。
初中物理电学实验题精选(含答案)
1、在学习欧姆定律之后，老师请同学们设计一个测未知电阻R x的电路，其中小明同学设计的电路如图1所示．R0为已知阻值的电阻，当s1闭合s2断开时，电流表读数为I；当s1、s2都闭合时，电流表读数为I1．（1）请你写出小明同学测R x的表达式．R x=（2）小红设计了一种不同于小明同学设计的测量电路，如图2所示．请你将图3中的器材按图2电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P处于最右端时，连入电路的阻值最大．（3）比较两个电路图，请你说一说小红设计的电路的优点．2、（1）在验证欧姆定律实验中，所连接的电路如甲图所示，当E、F间接入的电阻R0保持不变时，移动滑动变阻器R的滑片P，读出三组不同电压下的电流值，可探究出：当电阻一定是，电流与电压成比．调节变阻器的滑片P，使电压表的示数为U，再依次将E、F间的电阻R0换成定值电阻R1、R2，且R2＞R1＞R0，要使E、F间的电压表示数保持U 不变，应将滑动变阻器的滑片P逐渐向（选填“A”、“B”）端移动，可探究电流与电阻的关系．（2）在测小灯泡的电功率时，将E、F间的电阻换成一只额定电压是“3.8V”的小灯泡．在乙图电路中，当滑动变阻器的滑片P向（选填“A”、“B”）端移动，灯泡L逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐（选填“变大”、“变小”），通过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是．当小灯泡两端电压表的示数为3.8V时，电流表示数如图丙所示，则电流表的示数为A，小灯泡的电功率为W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有极小的电流通过电压表，可以忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了电流通过电压表的影响，你们测量的小灯泡额定功率比小灯泡真实的额定功率（选填“偏大”、“偏小”、“相等”）~3、某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图所示的电路．选用的器材有：阻值约为4Ω的2B铅笔芯一根，两节干电池组成的电池组，0﹣0.6A的电表，0一3V的电压表，滑动变阻器（10Ω2A），开关，导线等．（1）该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到端（选填“a”或“b“）．（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内，则产生故障的原因是（3）排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中．当采集第三组数据时，电流表指针的偏转情况如图所示，此时电流表的示数为A．实验序号①②③%④⑤U/V 0.04 0.80 1.20 1.60 2.00：I/A0.10 0.18 ▲0.38 0.48（4）该同学采集多组实验数据的目的是（5）请根据表格中的五组数据在给定的坐标纸上画出铅笔芯的I﹣U图线．—（6）由画出的图线可知，通过铅笔芯的电流与其两端电压的关系为：．4、在探究电流与电阻关系的实验中，电源电压为15V且保持不变，滑动变阻器上标有“20Ω 3A”字样，实验中所用的四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω．（1）用笔画线代替导线将电路连接完整（如图）（2）小明在a、b间接入5Ω的电阻时，调节滑动变阻器的滑片，读出电流表的示数为1.0A．断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向端移动，读数时电流表示数为A．（3）断开开关，再用15Ω的电阻替换10Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片都不能完成实验，为了使这四个电阻都能为实验所用，应控制a、b间电压不低于V．;5、某实验小组做“测定一组电阻R1、R2、R3的阻值”的实验，电路图如图甲所示．已知电阻R1约为2欧，电阻R2约为5欧，电阻R3约为20欧．该实验供选用的器材有：A、电源（电压恒定9伏）B、电流表（量程0～0.6安）C、电压表（量程0～3伏）D、开关、导线若干E、滑动变阻器（最大电阻10欧，额定电流1.5安）F、滑动变阻器（最大电阻20欧，额定电流1.5安）G、滑动变阻器（最大电阻60欧，额定电流0.6安） H、滑动变阻器（最大电阻70欧，额定电流0.1安）（1）为了测定R1、R2、R3的阻值，实验中应选用的滑动变阻器是（填字母编号）．！（2）根据实验电路图，请在答题纸上用划线当导线完成实物图乙的连接．（3）某次实验中，实验操作正确，电流表的示数和电压表的示数如图丙所示，则电阻两端的电压为伏，电阻的阻值为欧．6、小娟利用图1所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5V．（1）请用笔画线代替导线将电压表正确接入电路．（2）闭合开关前，滑动变阻器的滑片应调到（选填“左”或“右”）端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡（选填“断路”或“短路”）．（3）故障排除后，小娟根据测得的数据绘制了小灯泡的电流随电压变化的图象（如图所示）．由图象（图2）可知，小灯泡正常工作时的电阻是Ω，当小灯泡两端的电压为1V时，小灯泡的电阻是Ω，进一步分析图象可以发现小灯泡的电阻不断变化，这是因为灯丝的电阻随温度的升高而（选填“增大”或“减小”）．7、在测量定值电阻阻值的实验中．，（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．（2）闭合开关前，滑动变阻器的滑片P应移至（选填“A”或“B”）端．小明闭合开关后，移动滑片P到某一点时，读出电压表示数为1V，电流表示数如图乙所示，计算出定值电阻的阻值为Ω．（3）小明仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？，理由是．（4）如图丙所示是其他两组同学根据测得数据作出的I﹣U图象，分析图象可知：RaRb．（5）另一组的小红同学在连线时，不小心将线接错了，闭合开关后，发现无论如何移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是．（写出一种即可）（6）还有一组的小亮同学在连线时，不小心将线接错了，闭合开关后，发现无论如何移动变阻器的滑片P，电流表无示数，电压表有示数，几乎等于电源电压．出现故障的原因是．（8、小刚同学想用如图所示器材来测量定值电阻R的阻值，他已连接了部分电路，请你接着完成下列步骤：（电源电压为6V）（1）用笔画线代替导线，将电路补画完整．（2）开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻（填“最大”、“最小”或“中间”）位置．（3）小刚通过调节来改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是．（4）在实验过程中，当电阻两端电压最大时，电流表示数如图乙所示，则此时定值电阻消耗的电功率为W．（5）不改变上面连好的电路，用它还可以完成的实验是：A B ；（6）若将上面实验中的定值电阻R换成小灯泡，在多次测量灯泡电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将．!9、在测定“小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V 1.5W”的小灯泡、标有“20Ω 1.5A”的滑动变阻器，导线若干．（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整．（要求连线不得交叉，电流表的量程选择要恰当）（2）第一小组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中的两个操作不当之处：①；②．（3）第二小组同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是．A．更换小灯泡；B．检查电路是否断路；C．移动滑动变阻器的滑片，观察小灯泡是否发光．·（4）下表是第一组的同学按正确的操作测得的数据．试验次数 1 2 3电压U/V 2.0 3.0 }3.8电流I/A 0.33 0.34 I3电阻R/Ω 6.0 8.8 ，R3①第3次实验中电流表读数I3如图丙所示，则I3= A；计算得出R3=Ω．②从表中计算出三次小灯泡的阻值不相等，其原因是．10、小红用伏安法测额定电压为2.5V小灯泡正常发光时的电阻．（1）请你帮助她把图中的滑动变阻器连入电路，保证闭合开关时，变阻器接入电路的电阻最大．（2）正确连接好电路后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为2.5V时，小灯泡正常发光．此时电流表的示数如图所示，小灯泡正常发光时的电流为A，此时小灯泡的电阻为Ω（电阻值保留一位小数）．（3）滑动变阻器甲上标有“5Ω 2A”，滑动变阻器乙上标有“20Ω 1A”．若实验中电源输出电压为6V不变，则小红选用的滑动变阻器是．（填“甲”或“乙”）11、小敏用如图所示的实物电路图，研究“通过导体的电流与导体电阻的关系”，电源电压恒为3V，5个定值电阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，滑动变阻器最大阻值为10Ω．￥（1）请在甲图中将滑动变阻器正确连入电路（滑片向右移电流表示数变小）．（2）开关S闭合前，滑动变阻器的滑片应处在（填“左”或“右”）端；实验过程中，移动变阻器滑片时，眼睛应主要注视（选填“变阻器滑片”、“电压表示数”或“电流表示数”）．（3）本实验中，滑动变阻器除了保护电路外，还有的作用，（4）根据前4次实验所测的电流和电阻值，在乙图中描出了4个点，则阴影部分面积表示的物理量是，它的值为．（5）第5次实验中，将定值电阻由20Ω换为30Ω时，应将滑动变阻器的滑片向（选填“左”或“右”）端移动．（6）小敏发现无论怎样移动滑动变阻器的滑片P，始终无法达到实验要求，此时小敏可采取的措施是（选填序号）．A、更换一块新的电压表B、增加一节干电池~C、用最大阻值为20Ω的滑动变阻器替换原来的滑动变阻器．12、小红小组要测定额定电压为2.5V的小灯泡的电阻．现有如下器材：电流表一只（量程0～0.6A和0～3A）；电压表一只（量程为0～3V和0～15V）；滑动变阻器两只（“5Ω 1A”、“20Ω 2A”）开关一个；干电池若干节；导线若干．（1）根据你的估算和实验经验，滑动变阻器应选用只，实验更便于完成．（2）小红小组用2节干电池（已使用）正确连接电路后，无论怎样调节滑动变阻器，小灯泡两端的电压都达不到2.5V，她们应该．（3）小红小组实验记录和计算如下表：电压U/V 1.5 /2.02.53.0电流I/A 0.24 0.28 0.32 0.34…功率P/W0.36 0.56灯泡发光情况灯丝暗红微弱发光|正常发光发光很亮①小灯泡的额定功率是W；②根据她们观察的现象和记录的实验数据，你可以得出的结论是（请说出两点）：，；③请在坐标图中画出小灯泡的电压和电流关系的图象；④在正常发光下，小灯泡的电阻是Ω；⑤根据画出的图象，你得出的结论是：．·（4）当小红小组将小灯泡两端的电压调到3V正在记录实验数据时，小灯泡突然熄灭，仔细观察小灯泡钨丝被烧断，这时她们进一步观察到的实验现象是：电流表的示数；电压表的示数．（5）小红小组在评价交流时，发现有的组的同学将电压表连接成如图所示电路，则这种连接测量出的电阻值比实际电阻值偏，其原因是．13、要测量一只额定电压为2.5V小灯泡的电阻（电阻大约在6～10Ω之间），刘星同学连接了如图所示的电路．次数电压U/V 电流I/A灯泡亮度）11.5 0.2 灯光微弱2 2.2 0.26 较暗】32.5 0.3 正常发光4 3.0 0.32 很亮（1）请用笔画线将图中的电路连接完整．（2）在连接电路时，开关应（选填“断开”或“闭合”），滑片应移到（选填“A”或“B”）处．（3）闭合开关后，刘星发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好那么可能的原因是，为了能使小灯泡发光，下一步应进行的操作．（4）实验完成后，刘星将有关数据和现象填在表格里：由此可知，小灯泡在正常发光时的电阻是．（保留一位小数）从表中数据可知，灯丝的电阻随两端电压的增加而（选填“变大”或“变小”），电阻变化的本质是灯丝的电阻随而增大．（5）从表中数据可发现小灯泡的亮暗主要与有关．参考答案1．2．正BA变大灯丝电阻随温度的升高而增大0.321.216偏大3．b错将滑动变阻器下方的两个接线柱接入电路；0.30避免偶然性，便于找出规律通过铅笔芯的电流与其两端的电压成正比4．右0.57.5 5．G25 6．左短路8.35增大7．B10不合适一次测量具有偶然性，应多次测量求平均值可减小误差＜滑动变阻器同时接上面两个接线柱（或同时接下面两个接线柱）定值电阻断路8．最大滑动变阻器求平均值减小误差2.04测量电阻R的电功率研究电流跟电压的关系（或用滑动变阻器改变电路中的电流实验）增大9．连接电路时没有断开开关连接电路时，滑动变阻器滑片没有置于最大阻值处C0.49.5灯丝电阻与温度有关10．0.288.9乙11．右电压表示数保持电阻R两端电压不变电压2V右B 12．“5Ω 1A”换新电池0.8灯泡电压增大，实际功率也在增大灯泡实际功率增大，灯泡亮度增加7.8随电压和电流的增大，灯泡灯丝的电阻也在增大减小至零增大至等于电源电压大由于电流表的分压作用，使电压表测出的电压比灯泡两端的实际电压大，计算出的电阻也偏大13．断开B电路电流太小移动滑动变阻器滑片，减小滑动变阻器接入电路的阻值8.3Ω变大温度升高灯泡的实际功率。
初中物理电学实验题及解析
初中物理电学实验题及解析【典型例题】1、如图甲是晓雯同学探究“一段电路中的电流跟电阻的关系”的实验电路图。
（1）根据甲图，用铅笔连线将乙图的实物图连接完整。
（2）实验时，晓雯先将5Ω和10Ω的定值电阻分别接在A、B两点之间，闭合开关调节滑动变阻器滑片得到两组实验数据填入了下表；然后她又将A、B两点的电阻更换为15Ω，闭合开关并调节滑动变阻器滑片，直到电压表的示数为V，此时的电流表的指针位于如图丙所示，请将第3次实验电流表的读数填入表格中的相应空格内。
实验序号电压/V 电阻/Ω电流/A1 3 5 0.62 3 10 0.33 15（3）分析晓雯三次试验数据可能得到的结论是：。
【思路点拨】（1）滑动变阻器下方的接线柱已经接好，所以上方的两个接线柱可以任意接。
（2）因为是研究“一段电路中的电流跟电阻的关系”，所以应当运用控制变量法，保持导体两端的电压不变，根据电流表的指针所指示来读数即可。
（3）根据实验数据可以知道，三次实验中，电压保持不变时，根据电阻和电流的数据变化得出相应的结论。
【答案与解析】（1）只需要把滑动变阻器和定值电阻串联起来即可，电路图如下：（2）从表中数据可以看出，电阻为5Ω和10Ω时，电阻两端的电压为3V，将A、B两点的电阻更换为15Ω时，应该让电阻两端的电压（即电压表的示数）保持不变，仍然为3V。
电流表用的量程为0～0.6A，一个大格表示0.2A，分度值为0.02A，电流表的示数为0.2A。
故答案为：3；0.2（3）根据表中数据，三次实验中，导体两端的电压保持不变，电阻由5Ω→10Ω→15Ω时，相应的电阻中的电流变化为：0.6A→0.3A→0.2A，电阻增大几倍，导体中的电流就会减小到几分之一。
即：电压一定时，导体中的电流跟导体的电阻成反比。
故答案为：电压一定时，导体中的电流跟导体的电阻成反比。
【总结升华】此题主要考查的是控制变量法在物理实验中的运用，以及学生对实验数据的分析处理能力和归纳总结能力，是中考的常见题型。
初中物理电学实验大全
电学实验专题 一、伏安法测电阻1、如图13甲所示是小红同学测定小灯泡电阻的实物连接图.（1）电源电压6V ，请用笔画线代替导线，帮她完成电路的连接。
（2）电路连接无误后,闭合开关，发现灯泡不发光,电流表指针不发生偏转,电压表指针有偏转,请帮她找出故障的原因（填下列故障原因的代号） A 、小灯泡短路 B 、电源接触不良 C 、小灯泡断路 D 、电流表内部短路（3）排除故障后闭合开关，电流表和电压表的示数如图13乙所示，则小灯泡的电阻 为 Ω。
二、探究电流与电压的关系 1、用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．（1)如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．（2）闭合开关，向左移动变阻器滑片，电流表示数应 （选填“变大”、“不变”或“变小”） ．(3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0。
5A 时电压表示数如图乙所示，其值为 V ．实验次数 1 2 34 5 电压U /V 1.0 1。
5 2。
0－3。
0电流I/A0.20.30。
4 0。
5 0。
6图13甲 乙 乙1 2 3 V 5 10 15 3－ 甲 A 2 － 0.6 3V－ 3 15丙U /VI /A0.2 0.4 0.6（4)在丙图中作出通过导体的电流与导体两端电压的关系图线．2、我们已进行过学习探究“欧姆定律”。
(1)小明根据图甲所示的电路图，将图乙中的实验器材连接成实验电路。
同小组的小亮在检查时认为,从实验目的来看，实验电路上有一根导线连接错了，建议小明改接.①请你在接错的那根线上打“×”;②另画一根导线，使电路连接正确;③如果不改接这根导线，对实验的影响是：（具体说明是什么影响）。
（2）小明将电路改接正确后，合上开关,调节变阻器的滑片到某位置时,电压表和电流表的指示如图丙所示，则电压表的读数是V，电流表的读数是A，被测电阻R x的阻值是Ω.（3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验. 你认为他们的实验真的结束了吗？你会给他们提出什么建议呢?①写出你的建议：.②你提出这个建议的目的是： .三、测量小灯泡的功率1．小明用下列器材探究小灯泡亮度与实际功率的关系．其中小灯泡上标有“2．5V”字样．（1）请你用笔划线代替导线，在图14中将电路连接完整．（（2）小明一连接好电路后一闭合开关，发现电压表指针反偏，原因是．(3）小明改正了连接错误后继续实验．移动滑动变阻器的滑片，看到电压表和电流表的示数如图15所示，此时小灯泡消耗的实际功率为 W．通过多次实验小明得出：小灯泡越亮它的实际功率越．（4）实验中，小明想用伏安法测定值电阻，也要多次移动滑动变阻器的滑片，但目的和这次不同．测电阻时移动滑片的目的是为了．2．在测定“小灯泡额定电功率"的实验中,电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω.图15 P3150.63+U /VI /A 012340.1 0.2 0.3 0.4图16（1）请你用笔画线代替导线，将图17中的实物电路连接完整。
初中物理电学实验
初中物理电学实验本文将介绍几个适用于初中生的电学实验，并详细阐述实验原理、操作步骤以及实验结果的分析与讨论。
实验一：串联电路中电压的测量实验原理电压是电路中电子流动产生的电势差。
在串联电路中，电源的电势差分为各个电器元件的电势差，因此在串联电路中，各个电器元件的电压之和等于电源的电压。
实验步骤1.准备一个串联电路，包括一个电池、一个电阻、一个电压表和导线。
2.用导线将电池的正极与电阻的一端相连，再将电阻的另一端与电压表的一个引脚相连。
3.用另一根导线将电压表的另一个引脚与电池的负极相连。
实验结果与讨论在实验过程中，通过调整电压表的测量范围，记录下电池的电压、电阻的电压和电源的电压。
测量结果如下：•电池的电压：3V•电阻的电压：2V•电源的电压：5V根据串联电路的电压分配原理，我们可以得到以下结论：•电源的电压等于电阻的电压与电压表的电压之和，即5V = 2V + 3V。
•在串联电路中，电压是按照电阻的阻值比例分配的，电阻越大，其电压占比越大。
实验二：并联电路中电流的测量实验原理在并联电路中，电流分流到各个电器元件中，但总电流等于各个电器元件的电流之和。
实验步骤1.准备一个并联电路，包括一个电源、两个电阻和电流表。
2.用导线将电源的正极与一个电阻相连，再将这个电阻的另一端与另一个电阻的一端相连。
3.将另一个电阻的另一端与电流表的引脚相连，最后用导线将电流表的另一个引脚与电源的负极相连。
实验结果与讨论在实验过程中，通过记录电流表的测量结果，我们得到了以下数据：•电流表的示数：1.5A•一个电阻的电流：1A•另一个电阻的电流：0.5A根据并联电路的电流分配原理，我们可以得出以下结论：•总电流等于各个电阻的电流之和，即1.5A = 1A + 0.5A。
•在并联电路中，电流是按照电阻的导纳比例分配的，电阻的导纳越大，其电流占比越小。
实验三：电阻的测量实验原理电阻是阻碍电流流动的元件，其单位是欧姆（Ω）。
我们可以利用欧姆定律来测量电阻：电阻 = 电流 / 电压实验步骤1.准备一个电阻、一个电流表和一个电压表。
初中物理电学实验
初中物理电学实验引言物理实验是学习物理知识不可或缺的一部分。
在初中物理电学实验中，学生将通过一系列实验来学习有关电学的基本原理和现象。
这些实验将帮助学生更好地理解电流、电压、电阻等概念。
实验一：简单电路的组装与测量实验目的通过组装简单电路，学习如何进行电流和电压的测量，并理解它们之间的关系。
实验材料•电池•电灯泡•电线•电流表•电压表实验步骤1.将电灯泡与电池连接，用电线将它们固定在一起。
2.将电流表连接到电路中，记录电流的数值。
3.将电压表连接到电路中，记录电压的数值。
4.分别改变电池的数量，再次测量电流和电压，记录数值。
5.总结电流和电压之间的关系。
实验结果通过实验测量，学生将得到不同电池数量下的电流和电压数值。
他们应该注意到，当电流增加时，电压也会增加，而当电流减少时，电压也会减少。
这表明电流和电压是成正比的关系。
实验二：串联和并联电路的实验实验目的通过实验认识串联和并联电路，探讨它们之间的差异和作用。
实验材料•电池•电灯泡•电线•开关实验步骤1.将两个电灯泡串联起来，用电线连接它们。
2.将两个电灯泡并联起来，用电线连接它们。
3.分别关闭和打开开关，观察实验现象。
4.总结串联和并联电路的不同特点。
实验结果通过实验观察，学生将发现当一个电灯泡熄灭时，另一个电灯泡还能继续发光。
这是因为并联电路中，电流可以在不同的路径上流动。
而在串联电路中，当一个电灯泡熄灭时，整个电路会中断，导致其他电灯泡也无法工作。
实验三：电阻的测量实验目的学习如何测量电阻的大小，并理解导体和绝缘体的区别。
实验材料•电阻器•电线•电流表•电压表实验步骤1.将电阻器连接到电路中，与电流表和电压表相连。
2.测量电阻的电流和电压数值。
3.分别更改电阻器的大小，再次测量电流和电压，记录数值。
4.总结电阻的概念和测量方法。
实验结果通过实验测量，学生将得到不同电阻值下的电流和电压数值。
他们应该注意到，当电阻增加时，电流减少，而当电阻减小时，电流增加。
初中物理课外实验电学知识
初中物理课外实验电学知识电学是物理学的重要分支之一，通过实验学习电学知识可以帮助学生巩固理论知识，培养实践能力，提高科学素养。
下面将介绍几个适合初中学生进行的电学实验，帮助学生深入理解电学知识。
实验一：简单电路实验材料：电池、电灯、导线、开关等。
步骤：1. 将电池和电灯连接在一起，使用导线连接它们。
2. 让学生尝试按下开关，观察电灯是否亮起。
实验原理：当开关关闭时，电池会提供电流，电流通过导线流入电灯的灯丝，灯丝发热并发出光。
当开关打开时，电流不再流动，电灯熄灭。
实验二：串联和并联电路实验材料：电池、电灯、导线、开关等。
步骤：1. 将两个电灯分别与电池连接，一个电灯接在电池的正极和负极之间，另一个电灯则接在第一个电灯后面。
2. 分别进行串联和并联电路的实验，观察电灯亮起情况。
实验原理：串联电路是指电池、电灯等元件按照一串一串的方式连接在一起，电流只能沿着一条路径流动。
并联电路是指电池、电灯等元件同时连接在一起，电流可以分成多条路径流动。
在串联电路实验中，电灯亮度会较低；而在并联电路实验中，每个电灯的亮度基本相同。
实验三：简单测量电阻实验材料：电池、导线、电阻、电流表等。
步骤：1. 将电源的正极与一个端子连接，再用导线将另一个端子连接到电阻元件上。
从电阻的另一端引出导线连接到电源的负极。
2. 将电流表连接到电阻的两端，记录下电流表示数。
实验原理：根据欧姆定律，电阻与电流成正比，即R=U/I，其中R表示电阻、U表示电压、I表示电流。
通过测量电流和已知电压，可以计算得出电阻的数值。
通过以上实验，学生可以亲身体验电学知识，加深对电路原理、电流、电压、电阻等概念的理解。
学生可以通过实验结果，观察到电路中电灯的明暗、电阻数值的差异，进一步认识到电学在现实生活中的应用。
总结：通过初中物理课外实验，学生可以加深对电学知识的理解，同时培养实践能力、观察力以及快速解决问题的能力。
实验中学生可以体验到电路的形成、电流、电压以及电阻的概念，巩固并扩展课堂上所学的知识。
初中物理电学实验
初中物理电学实验电学实验是初中物理实验中非常重要的一环，通过这些实验可以直观地感受到电的特性和电路的基本原理。
下面将介绍几个生动、全面且具有指导意义的电学实验。
一、串联电路实验串联电路实验是初中物理实验中最基础的实验之一。
我们需要准备一个电源、几个灯泡和导线。
将电源的正极与第一个灯泡的一端相连，再将第一个灯泡的另一端与第二个灯泡的一端相连，依次类推，将所有灯泡串联起来。
然后将最后一个灯泡的另一端与电源的负极相连。
当我们通电时，可以观察到灯泡依次亮起。
通过这个实验，我们可以发现电路中的灯泡串联时，如果其中一个灯泡坏了，其他灯泡也会熄灭。
这说明在串联电路中电流只有一个方向流动，并且电流强度受到元器件的影响。
二、并联电路实验并联电路实验是另一个常见的电学实验。
我们同样需要准备一个电源、几个灯泡和导线。
不过这次我们将电源的正负极与各个灯泡的一端相连，将各个灯泡的另一端再分别相连，最后形成一个并联电路。
当通电时，我们可以发现各个灯泡同时亮起。
通过这个实验，我们可以知道在并联电路中，即使其中一个灯泡坏了，其他灯泡仍然能正常工作，这是因为并联电路中各个支路相互独立，各个支路中的电流强度相等。
三、测量电流实验为了测量电流，我们需要一个电流表。
首先，将电流表的两个接线头与电路中的导线相连接，注意要与电流的流动方向保持一致。
然后，打开电流表的电源，我们可以看到电流表上的指针偏向某个数值。
通过这个实验，我们可以了解到电流的单位是安培（A），并且知道如何正确连接电流表。
四、测量电压实验为了测量电压，我们需要一个电压表（也称伏特表）。
首先，将电压表的两个接线头与电路中的两个点相连接，注意要与电压的电势差方向保持一致。
然后，打开电压表的电源，我们可以看到电压表上的指针偏向某个数值。
通过这个实验，我们可以了解到电压的单位是伏特（V），并且知道如何正确连接电压表。
通过上述的电学实验，我们可以对电路的基本原理有较为深入的了解。
希望同学们在实验中能够动手操作，积极思考，培养实验思维和动手能力，进一步提高对电学知识的理解和掌握。
