变电站射频干扰及电磁辐射的测量与分析(张正平)
变电站电磁辐射的危害
变电站电磁辐射的危害
国家要发展工业,必须要有强大输配电线路作为基础保障，为工业生产提供动力。
我国电力事业一直发展较快,高压输配电网的架设与日俱增,大型输配电线与变电站分布区域很广,作用明显。
然而,在工业发展的同时,电磁辐射污染正日益威胁着人民群众的身体健康。
国外医学研究结果表明,变电站的电磁辐射对人体组织产生不良影响。
据原联邦德国医学杂志报道,住在超高压输电线附近的居民,由于强电场的长时间作用,血液和神经系统发生变化,使附近的居民受电磁辐射污染而死亡。
科研人员对变电站、变压器和高压输电线周围150m以内的建筑物的电磁场强进行测试,发现其中46户居民住房周围的电磁场强超过0.3μT,这些居民患癌症和白血病增高症要比正常地域的正常人患病高出1倍多。
因此，变电站在为工业发展作出贡献的同时，也可能给居民带来健康威胁。
为了保障您和您家人的健康，如果您的住所附近有变电站的话，建议做电磁辐射检测，避免让变电站成为隐形的健康杀手。
此文章来自于广东正明检测技术有限公司，如有转载，请注明出处！
关注正明环境检测公众号微信号：zmjc0769或正明检测
我们会不定期为您送上关于环境污染的相关文章哦
让您随时了解环境空气动态，生活在健康的环境中，才能拥有健康的身体！。
扩建变电站站界电磁环境影响预测论文
扩建变电站站界电磁环境影响预测论文摘要：变电站扩建后引起站外工频电场和工频磁场增加的因素为扩建的主变和出线间隔。
在无法找到完全满足规范要求的类比变电站时，可通常对变电站扩建前电磁环境现状监测值按主变台数和出线回路数进行修正，修正值能保守反映变电站扩建后电磁环境影响的预测值。
变电站扩建工程是电力设计中常见的工程。
参照输变电工程电磁环境影响评价技术规范[1]，变电站电磁环境影响通常采用类比方法分析，即选用已运行变电站电磁环境监测值进行定量预测，但在实际工作中，难于要找到完全满足类比条件的变电站，因此，本文以已运行变电站扩建工程为研究对象，通过分析变电站电磁环境影响因素，提出了变电站扩建后站界电磁环境影响评价方法，并通过3种典型变电站扩建后预测结果和监测值进行对比分析，认为本文提出的变电站扩建后电磁环境影响评价方法能反映变电站电磁环境影响状况。
1 变电站电磁环境影响因素变电站内的电气设备包括主变压器、电抗器、电容器、母线桥等。
相关资料表明[2]，变电站内电气设备在带电负荷运行时均都会产生工频电场和工频磁场。
变电站扩建建设内容主要是增加主变压器台数、间隔扩建设备等，站内的既有电气设备不变，既有电气设备在带电负荷情况下产生的工频电场和工频磁场基本无变化。
因此，变电站扩建后导致工频电场和工频磁场变化的因素为新增主变压器和出线间隔设备。
从国内变电站电磁环境监测结果标明[3-4]，当变电站其它参数相同时，变电站主变台数越多，站界电磁环境影响越大，主变台数与站界电磁环境影响程度具有正相关性，但并不成倍数关系；单台主变容量大小对站界工频电场强度无明显关系；出线间隔位于变电站出线侧，对出线侧站界电磁环境会产生一定影响，出线间隔数量增加，变电站出线侧站界电磁环境影响也有增大，但不成倍数关系。
2变电站扩建后站界电磁环境影响预测变电站电磁环境影响预测通常采用类比分析，选择类比变电站需考虑电压等级、主变台数及容量、出线回路（间隔）数、出线架线形式、配电装置型式及布置方式、总平面布置方式、区域电磁环境背景状况等[5]。
输变电工程『电磁辐射』会危害健康吗

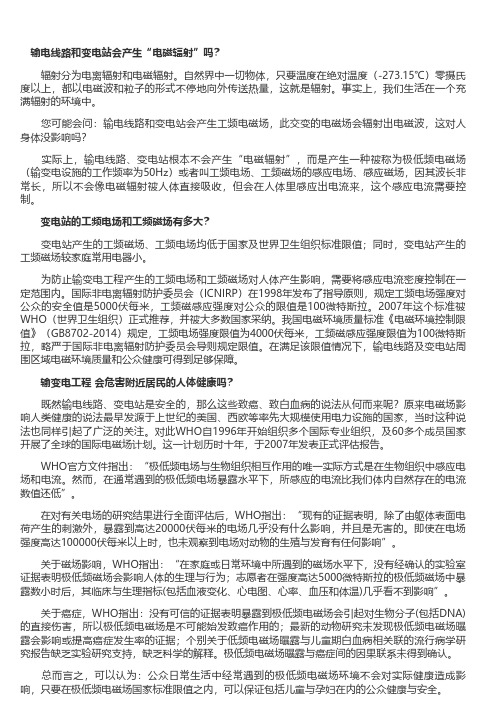

输电线路和变电站会产生“电磁辐射”吗？ 辐射分为电离辐射和电磁辐射。
自然界中一切物体，只要温度在绝对温度（-273.15℃）零摄氏度以上，都以电磁波和粒子的形式不停地向外传送热量，这就是辐射。
事实上，我们生活在一个充满辐射的环境中。
您可能会问：输电线路和变电站会产生工频电磁场，此交变的电磁场会辐射出电磁波，这对人身体没影响吗？ 实际上，输电线路、变电站根本不会产生“电磁辐射”，而是产生一种被称为极低频电磁场（输变电设施的工作频率为50Hz）或者叫工频电场、工频磁场的感应电场、感应磁场，因其波长非常长，所以不会像电磁辐射被人体直接吸收，但会在人体里感应出电流来，这个感应电流需要控制。
变电站的工频电场和工频磁场有多大？ 变电站产生的工频磁场、工频电场均低于国家及世界卫生组织标准限值；同时，变电站产生的工频磁场较家庭常用电器小。
为防止输变电工程产生的工频电场和工频磁场对人体产生影响，需要将感应电流密度控制在一定范围内。
国际非电离辐射防护委员会（ICNIRP）在1998年发布了指导原则，规定工频电场强度对公众的安全值是5000伏每米，工频磁感应强度对公众的限值是100微特斯拉。
2007年这个标准被WHO（世界卫生组织）正式推荐，并被大多数国家采纳。
我国电磁环境质量标准《电磁环境控制限值》（GB8702-2014）规定，工频电场强度限值为4000伏每米，工频磁感应强度限值为100微特斯拉，略严于国际非电离辐射防护委员会导则规定限值。
在满足该限值情况下，输电线路及变电站周围区域电磁环境质量和公众健康可得到足够保障。
输变电工程 会危害附近居民的人体健康吗？ 既然输电线路、变电站是安全的，那么这些致癌、致白血病的说法从何而来呢？原来电磁场影响人类健康的说法最早发源于上世纪的美国、西欧等率先大规模使用电力设施的国家，当时这种说法也同样引起了广泛的关注。
对此WHO自1996年开始组织多个国际专业组织，及60多个成员国家开展了全球的国际电磁场计划。
变电站的电磁辐射有多大？
变电站的电磁辐射有多大？变电站，顾名思义，就是改变电压的场所。
为了减少输电过程中的能量损耗，远程输电需要使用高压。
在我国，常规的远程输电电压，在300公里范畴上是220kV，更远的是500kV。
那么，究竟变电站的电磁辐射有多大？跟随但事实上，这样的可能性几乎是不存在的。
虽然110kV甚至于500kV的电压的确很高，但其对人体产生的辐射作用却连手机都不如。
顾名思义，电磁辐射就是电磁波的辐射，而电磁波是自然界中广泛存在的能量传递形式。
振荡的电场和磁场在空间中以波的形式传播，就形成了电磁波，X光、紫外线、红外光、微波还有无线电波都是不同频率（波长）的电磁波。
太阳光也是特定频率的电磁波，正是太阳光传递的能量，才让地球保持着适合生命生存繁衍的温度。
因此不难理解，跟太阳光一样，电磁波对人体的伤害程度，主要取决于其携带能量的大小。
那么，变电站产生的电磁波携带有多大的能量呢？答案是——这个问题根本就不成立，因为变电站几乎不会辐射出电磁波。
需要注意的是，电磁场不等于电磁波。
的确，通电导线的周围会产生电磁场，而交变的电磁场会辐射出电磁波，但这需要有一个前提——天线。
按照天线理论，要想成为有效的辐射源，其天线必须具有与电磁场的工作波长可比的长度。
输电线和变电站的其它电力设备都使用50赫兹或者60赫兹的工频（工业用交流电频率），产生的是工频电磁场（EMF）。
这与动辄达到千赫兹（KHz）乃至吉赫兹（GHz，即十亿赫兹）的无线电信号完全不可同日而语。
以手机为例，中国人最常用的移动GSM信号频率是900MHz，其波长（光速/频率）为33厘米，只靠手机的内置天线就可以发射电磁波信号。
而无线广播的信号频率要低一些，在87-108MHz之间，需要更长的天线来收发。
这就是为什么你的手机必须插上耳机才能接收调频广播——因为手机需要以耳机线来替代天线。
而对于50赫兹的工频电磁场来说，其工作波长长达6000km，相比之下短得可怜的输电线根本无法构成天线，也就无法在近距离内辐射电磁波。
逆变器emc传导辐射测试整改技巧
逆变器emc传导辐射测试整改技巧逆变器电磁兼容（EMC）传导辐射测试是为了评估逆变器在使用过程中是否会对其他设备产生电磁干扰或受到其他设备的电磁干扰。
下面是逆变器EMC传导辐射测试整改技巧的详细回答。
1.选用合适的测试设备：进行EMC传导辐射测试需要使用专用的测试设备，如天线、功率放大器、频谱分析仪等。
选择合适的测试设备可以提高测试的准确性和稳定性，降低测试误差。
2.设计合理的测试环境：进行EMC传导辐射测试时，应确保测试环境符合要求。
首先，测试环境应具备良好的电磁屏蔽性能，避免外界电磁干扰的影响。
其次，测试环境还应满足逆变器的安装要求，如逆变器与其他设备之间的距离、逆变器与天线之间的距离等。
3.优化逆变器电路设计：逆变器的电路设计是影响EMC传导辐射的重要因素之一。
通过优化电路设计，可以减小电路中的电磁辐射源，降低传导辐射的水平。
具体措施包括：减小电路中的高频信号幅值、加强电磁屏蔽、合理布局电路板等。
4.优化逆变器的接地设计：逆变器的接地设计对于减小EMC传导辐射起到重要作用。
合理的接地设计可以降低逆变器与其他设备之间的电磁耦合，减小传导辐射的水平。
接地设计方面的要点包括：保持低阻抗接地、减小接地回路的面积和长度、避免共模干扰等。
5.优化逆变器的滤波设计：逆变器的滤波设计也是减小EMC传导辐射的重要手段之一。
在逆变器输出端添加合适的滤波器，可以有效地抑制电磁辐射。
常见的滤波器包括：差模滤波器、共模滤波器、衰减器等。
6.检测和排除问题：进行EMC传导辐射测试后，如果发现较高的传导辐射水平，需要及时检测并排除问题。
可以通过逆变器电路的局部改进、滤波器的优化以及接地设计的调整等方式来解决问题。
7.定期进行EMC测试：为了确保逆变器的EMC性能持续符合要求，建议对逆变器进行定期的EMC测试。
通过定期测试，可以及时发现和解决可能存在的问题，保证逆变器在使用过程中不会对其他设备产生电磁干扰或受到其他设备的电磁干扰。
关于110kV无人值守变电站受干扰的原因与危害分析及抗干扰的措施探讨
关于110kV无人值守变电站受干扰的原因与危害分析及抗干扰的措施探讨发表时间：2017-12-22T17:14:57.273Z 来源：《电力设备》2017年第25期作者：王善秋[导读] 摘要:随着我国经济实力不断提升，人们的日常生活以及各行各业的生产对电力公司的电力供应提出了更高的需求。
(云南黄金矿业集团保山市珑阳天宝矿业有限责任公司) 摘要:随着我国经济实力不断提升，人们的日常生活以及各行各业的生产对电力公司的电力供应提出了更高的需求。
当前，110kV无人值守变电站已经引入了微机保护及自动化设备，这对110kV无人值守变电站的正常运行提供了可靠的保障。
因此，供电企业必须对110kV无人值守变电站受干扰的原因给予足够的重视，并且还要了解110kV无人值守变电站所受到的各种危害，寻求抗干扰的有效措施。
本论文的主要内容就是对110kV无人值守变电站受干扰的原因与危害分析及抗干扰的措施进行了简要的探讨，希望能够对相关研究做出一定的贡献。
关键词：110kV；无人值守；变电站；危害分析；抗干扰；措施；供电企业 0引言为了保证供电系统供电质量，当前新投入使用的110kV无人值守变电站都安装了微机保护及综合自动化设备，这就有效提升了110kV无人值守变电站运行的安全性与可靠性。
而供电企业也必须对传统的110kV变电站进行无人值守改造，要对传统的保护设备进行升级和替换。
但是在微机保护及综合自动化设备在运行的过程中会受到电磁干扰，电磁干扰会对110kV无人值守变电站的正常运行造成非常严重的影响，因此，供电企业必须对110kV无人值守变电站抗干扰的措施给予足够的重视，加大对抗干扰措施的研究力度。
1对造成电磁干扰原因的简要分析 1．1对高压隔离开关和断路器操作的简要分析高压隔离开关和断路器操作会造成母线或者线路上出现具有较多频率分量的衰减震荡波。
电气装置之间存在的连接线路（相当于天线设备）会暂态电磁场的能量并且向四周进行辐射，与此同时还会经过与连接线路相连接的测量装置直接耦合到二次回路上，其中这些测量装置包括TA,1V,CW等。
电磁干扰对变电站的影响
变电站内高压电器设备的操作，低压交、直流回路内电气设备的操作，雷电引起的浪涌电压、电气设备周围静电场，电磁波辐射和输电线路或设备短路故障所产生的瞬变过程等都会产生电磁干扰。
这些电磁干扰进入变电所内的综合自动化系统，就可能引起系统工作不正常，甚至损坏某些部件或元器件。
为此，我们需要对系统的抗电磁干扰性能加以分析。
电磁干扰的三要素是：干扰源、传播途径和电磁敏感设备。
针对电磁干扰的三要素，提出三种解决电磁干扰问题的方法：抑制干扰源的产生；切断电磁干扰的传播途径；提高设备抗电磁干扰的能力。
变电站中的RTU装置以微机、集成电路和电子器件为其主要部件，属于电磁敏感设备，我们主要侧重于提高装置抗电磁干扰的能力。
仔细分析电路干扰产生的原因，是采取正确的抗干扰措施的先决条件。
干扰形成的途径为：干扰源到耦合通道在到电磁敏感设备。
变电站的一次系统、二次系统是一个整体，它们既密切相关，又相互影响。
一次系统如果不采取控制电磁干扰的措施（例如：改善接地、采用屏蔽控制电缆等）则会在二次回路引起很大的干扰。
同时，二次设备本身也会发射电磁波。
因此，应对一次和二次系统的设计进行统一考虑。
消除或抑制干扰主要针对电磁干扰的三要素进行，即消除或抑制干扰源；切断电磁耦合途径；降低装置本身对电磁干扰的敏感度。
对于变电站综合自动化系统来说，重点应放在后两方面。
综合自动化系统的抗干扰是一项重要工作，需要根据现场的实际情况加以考虑。
不管采用何种措施，自动化系统本身良好的抗电磁干扰设计是最重要的一环。
作为用户在订购产品时必须充分考虑自动化系统的运行环境和装置的抗干扰能力，以保证计算机能长期可靠连续运行。
在设计施工过程中，要充分考虑系统的抗电磁干扰能力，站内一次、二次设备合理安排布局，优先采用带屏蔽的电缆、通道线，合理铺设等等。
只有系统的考虑变电站的抗电磁干扰设计并严格实施，才能保证自动化装置安全、可靠、稳定的运行。
逆变器emc传导辐射测试整改技巧
逆变器EMC传导辐射测试整改的技巧包括以下步骤：
1. 查找确认辐射源：使用排除法、频谱分析仪频点搜索法、元件固有频率分析法等方法，查找并确认辐射源。
2. 滤波：采用电容滤波、RC滤波和LC滤波等滤波方法，以减少电磁干扰。
3. 吸收电磁波：使用电路串联磁珠法、绕穿磁环法和贴吸波材料法等方法，吸收电磁波。
需要注意的是，辐射超标电磁波频率必须在所使用的吸波材料所吸收电磁波频率范围之内，否则吸波法会失效。
4. 接地：采用单点接地法和多点接地法，将设备接地，以减少电磁干扰。
5. 屏蔽：采用加屏蔽罩屏蔽法、外壳屏蔽法和PCB走线布局屏蔽法等方法，对设备进行屏蔽，以减少电磁干扰。
在进行整改时，还需要注意以下几点：
1. 针对传导测试的干扰，需要分别对共模干扰和差模干扰进行整改。
对于共模干扰，可以调整X电容容值和共模电感的感量；对于差模干扰，可以调整共模电感的感量、线地之间的滤波电路和Y电容容量。
2. 对于辐射测试的整改，需要根据具体的产品和测试要求
进行整改。
例如，针对带电源产品30MHz附近测试不过的情况，需要加大电源的共模电感感量；针对带网口的产品125MHz测试不过的情况，需要更换屏蔽网线或者在网线上面加磁环等。
3. 在选择浪涌保护元器件时，需要根据具体的应用场景和要求进行选择。
例如，气体放电管和压敏电阻都是常见的浪涌保护元器件，但具体选择哪种元器件需要根据实际情况进行判断。
以上是逆变器EMC传导辐射测试整改的一些技巧和注意事项，希望能对您有所帮助。
变电所电磁环境测量与分析(一)
变电所电磁环境测量与分析(一)摘要：110kV变电所电磁污染的影响不容忽视，笔者经实测后，为降低变电所磁场强度，提出了合理建议。
关键词：电磁污染环保1前言顺德电力局属下有20多个110kV变电所，所内均使用计算机(微机，单板机)及相关设备，如微机型继电器、变电所自动化系统、办公自动化系统。
在运行中发现：计算机屏幕经常出现闪烁、变色、画面变形。
这些现象引起了运行人员注意和不安，局有关部门也非常重视。
通过一段时间的观察，发现这种现象是有规律的：总是和负荷大小、设备投退有关。
如投入电容器组，屏幕明显立刻出现闪烁、波纹等。
初步分析是工频的电磁场干扰所致。
加强环境保护是一门重要课题，电磁污染作为环境污染的一种，其危害性应引起高度重视。
变电所内电磁干扰究竟有多严重，对人和设备是否有危害，尚未有定论。
局决定请"国家电力公司高压与绝缘重点实验室"进行有关测试，进行定性定量测量分析。
因工作关系本人参与了测试工作，加深了对电磁污染的了解。
2测量与分析本次测试选取我局桂洲、华容、龙山、西华、广教、和北等6个110kV变电所。
在测试选点上是大范围、多方位的。
力求全面、详尽了解电磁场分布，并对测量数据影响比较大的设备进行投切比较。
虽然测试因各变电所建筑结构、设备布置、设备运行情况不一和受现场运行条件限制。
在6个所测量结果来看，电磁场分布是很有规律的，覆盖全部不同等级的电磁环境。
现以龙山所测试结果为例作一介绍。
本次测量是按国际GB/T17626.8－1998《电磁兼容、试验和测量技术工频磁场抗扰度试验》中规定的技术要求与测量方法。
测量高度离地面、高楼面约1m，距离测量对象1m内。
工频磁场试验等级标准如表1所示。
表1稳态工频磁场试验等级等级12345磁场强度(A/m)131030100其中，1级：适合有电子束的灵敏装置所处的环境；2级：保护良好的环境；3级：保护的环境；4级：典型工业环境；5级：严酷的工业环境。
小区周围有变电站有危害吗
小区周围有变电站有危害吗？小区周围有变电站一般不会对居民健康产生危害，主要有以下原因：一、电磁辐射方面1. 科学原理变电站产生的是工频电场和工频磁场。
工频是指工业频率，我国的电力系统工频为50Hz。
根据电磁学原理，工频电场和磁场的能量较低，其频率远远低于能够产生电离辐射（如X 射线、伽马射线）的频率范围。
电离辐射才有足够的能量破坏生物分子的化学键，从而对人体细胞造成损害，而变电站产生的工频电磁场属于非电离辐射。
国际权威组织，如世界卫生组织（WHO）经过大量的研究和评估后得出结论，在正常运行的情况下，变电站产生的工频电场和磁场不会对人体健康产生不良影响。
2. 实际监测数据我国环保部门和电力部门对变电站周围的电磁环境进行了长期的监测。
一般来说，变电站围墙外的电场强度和磁感应强度都远远低于国家标准。
例如，对于电场强度，国家标准规定居民区工频电场强度的安全限值为4kV/m，而实际监测到的变电站周围电场强度通常在每米几伏到几十伏之间，远远低于这个限值。
以一个典型的110kV变电站为例，在距离变电站围墙5米处，电场强度可能只有几百伏每米，磁感应强度也在微特斯拉（μT）级别，随着距离的增加，这些数值会进一步减小。
二、噪音方面1. 设备降噪措施现代变电站在设计和建设过程中，会采取一系列的噪音控制措施。
变电站内的主要噪声源是变压器等大型电气设备，这些设备在选型时就会考虑其噪音水平。
例如，变压器会采用低噪音的冷却风扇，并且在安装时会采用减震装置，减少设备运行时产生的振动和噪音。
2. 实际影响范围一般情况下，变电站的噪音在围墙外能够满足国家规定的环境噪声标准。
例如，按照我国相关标准，居民区的环境噪声昼间一般不超过60分贝，夜间不超过50分贝。
变电站正常运行时产生的噪音，在经过距离衰减后，在小区居民住宅处通常能够符合这个标准。
只有在极特殊情况下，如设备故障等异常运行状态下，噪音可能会有所增加，但电力部门会及时进行维修和处理。
