光纤通信技术
光纤通信与全息技术
光纤通信与全息技术在现代科技快速发展的背景下，光纤通信与全息技术作为两个重要领域，正在逐步改变人们的生活与工作方式。
光纤通信以其高速、稳定和大容量的特性广泛应用于信息传输，而全息技术以其独特的三维成像能力在医学、安防、艺术和通信等领域展现出非凡的潜力。
本文将对光纤通信与全息技术进行深入探讨，分析它们各自的原理、应用以及相互之间的关系，展望未来的发展趋势。
一、光纤通信1.1 光纤通信的原理光纤通信是一种利用光导纤维进行信息传输的技术。
其基本原理是通过将电信号转换为光信号，并通过光纤进行传输。
光纤内部采用全反射原理，在光纤介质内形成有效的信号传递。
光信号的发送使用激光或发光二极管，接收端则为光电探测器。
传输过程中的信号衰减主要受光纤材料、波长、传输距离等因素影响。
随着技术的发展，新型低损耗材料和波分复用技术（WDM）的应用，有效降低了信号衰减，提高了传输距离和带宽。
1.2 光纤通信的类型根据不同的应用场景，光纤通信可以分为两种主要类型：单模光纤和多模光纤。
单模光纤：单模光纤具有更小的核心直径（约8-10微米），通过仅允许一种模式的光波进行传播，因此在长距离传输中具有更低的衰减率和更高的带宽。
适用于长距离、高速的数据传输，如国际干线通信。
多模光纤：多模光纤核心直径较大（约50-62.5微米），可以通过多种模式同时传播光波，适合短距离、高数据量传输，如局域网等应用场景。
1.3 光纤通信的发展现状近年来，随着大数据时代的到来，对高速、大容量的信息传输需求不断增加，推动了光纤通信技术的快速发展。
一方面，国内外企业加大研发力度，不断推动新型光纤材料和制造工艺的研发；另一方面，政府在数字基础设施建设中加大投入，为宽带网络覆盖提供了可靠保障。
此外，5G技术的发展也为光纤通信带来了新的机遇。
二、全息技术2.1 全息技术的基本概念全息技术是一种记录和再现三维物体信息的方法。
通过将物体与参考光源干涉后的信息记录在感光材料上，从而实现对物体三维图像的重建。
光纤通信技术的使用方法与调试技巧
光纤通信技术的使用方法与调试技巧在现代通信领域中，光纤通信技术被广泛应用于高速、远距离数据传输。
光纤通信技术的使用方法与调试技巧对于确保通信质量和稳定性至关重要。
本文将介绍光纤通信技术的基本使用方法，并提供一些常见故障排除和调试技巧。
光纤通信技术的使用方法首先涉及光纤的安装和连接。
在进行光纤安装时，需要注意避免过度弯曲或拉伸光纤，因为这可能会导致连接的断开或光信号的损失。
应该使用适当的工具和设备进行光纤的剥离、清洁和连接，以确保信号的传输质量。
同时，应该选择符合规格标准的光纤连接器和配件，以保证连接的稳定性和质量。
其次，光纤通信技术的使用方法还涉及传输设备的设置和配置。
在设置光纤传输设备时，需要根据实际情况选择合适的传输模式，如单模光纤或多模光纤，并根据网络拓扑和需求进行正确的配置。
此外，还应该确保设备的光纤接口与光纤连接器兼容，并进行正确的光纤连接。
一旦光纤通信系统设置完毕，就需要进行调试和故障排除。
光纤通信系统可能会出现各种问题，如信号丢失、衰减、干扰等。
以下是一些常见的故障排除和调试技巧：1. 检查光纤连接：确认光纤连接器是否完好无损，并用光纤表测量连接损耗。
如有损耗，可能需要重新连接或更换连接器。
2. 清洁光纤末端：使用适当的光纤清洁工具和溶液，清洁光纤末端以去除灰尘、油脂和污垢，以确保信号传输的质量。
3. 检查光纤衰减：使用光功率计测量信号的衰减值，如果衰减超过了规定范围，可能需要调整光源功率或增加光放大器。
4. 排除光纤交叉连接：确认光纤连接是否正确，防止光纤之间的交叉连接导致信号混淆或丢失。
5. 确认设备配置：检查设备的配置是否正确，包括光纤接口的参数设置和传输模式的选择，确保与网络需求相匹配。
6. 检查其他设备：排除其他设备故障或故障对光纤通信系统的影响，例如交换机、路由器、光放大器等。
7. 更新固件和驱动程序：及时更新光纤设备的固件和驱动程序，以修复已知的问题和提高设备的性能。
光纤通信的原理和技术
光纤通信的原理和技术随着科技的不断发展，光纤通信已成为现代通信技术中的一种主要形式。
与传统的电信网络相比，光纤通信具有更高的传输速率，更低的误码率，更长的传输距离，更小的延迟和更高的安全性，因此广泛应用于数据中心、电信网络等领域。
本文将介绍光纤通信的原理和技术，以及光纤通信在现代通信中的应用。
光纤通信的原理光纤通信的核心是利用光波在光纤中的传输来实现信息的传递。
在光纤通信中，发送端将信息转换成光信号，然后通过光纤传输，最后由接收端将光信号转换成电信号，以实现信息的传输。
光波在光纤中的传输是利用总反射原理实现的。
当光波从一个介质进入另一个折射率较大的介质时，会发生反射现象。
而当光波垂直入射到两个介质的交界面上时，会发生全反射现象。
因此，在一根光纤中，光波会不断地在芯层和包层交界面上反射，从而实现光波的传输。
光纤通信的技术光纤通信的技术主要包括光纤、光源、调制和检测四个部分。
光纤是光纤通信的载体，它是由芯层和包层组成的。
芯层是中心，包层是外部，两者由折射率不同的材料组成。
光波在芯层中传输，而包层起到保护和引导光波的作用。
光纤的径向大小可以根据不同的传输需求来设计，一般分为单模光纤和多模光纤两种。
光源是产生光波的器件，它通常使用的是激光器。
激光器产生的光波是相干光，光谱峰值较窄，稳定性好，适合传输。
调制是将信息转换成光信号的过程，根据不同的信息类型，有不同的调制方式。
其中最常用的是强度调制和相位调制。
强度调制是指根据信息信号的大小控制光波的强度，从而实现信息传输。
相位调制是指根据信息信号的相位控制光波的相位，从而实现信息传输。
调制后的光信号通过光纤传输。
检测是将光信号转换成电信号的过程，根据不同的检测方式，有不同的检测器。
其中最常用的是光电探测器。
光电探测器是将光信号转换成电信号的器件，它可以检测光波的强度、相位和频率等参数。
光电探测器可以将光信号转换成电信号，然后传输到接收器中。
光纤通信的应用光纤通信已经广泛应用于不同领域，它主要应用于以下三个方面：1、长距离通信由于光纤传输距离远，信号受到干扰非常少，因此光纤通信在长距离通信中具有很大的优势。
《光纤通信技术》 课程大纲
《光纤通信技术》课程大纲《光纤通信技术》课程大纲课程名称：光纤通信技术课程类别：核心课学分：4学分适用专业：通信工程专业、计算机应用专业先修课程：数字通信原理、数据通信原理一、课程的教学目的《光纤通信技术》是信息与通信工程学科一门重要的专业课程。
课程定位为需要学习通信工程、计算机通信技术等专业，从事信息通信、计算机、网络等相关行业的学员。
光纤通信系统具有低的传输损耗和宽的传输频带的特点，成为高速数据业务的理想传输通道。
课程以光纤的导光原理和激光器的发光原理为基础内容，同时涵盖了各种实用光网络技术。
课程以提高学生基本技能素质与新技术、新手段的应用能力为目标，培养能满足光纤网络工程的规划建设、系统调测、电信核心网络和接入网络的工程等需要的应用型人才。
为了更好地掌握本课程的知识，每章后面均附有大量的习题，并对主要知识点进行了总结。
鉴于本课程是实践性很强的专业课程，其教学内容既包括理论学习内容，又涵盖与之相关的实践实验活动内容，为以后学习光纤通信工程新技术打下基础。
二、相关课程的衔接学习本课程需要先修《数字通信原理》、《数据通信原理》等专业基础课程以及《现代交换技术》、《宽带接入技术》等相关课程；后续课程包括《光网络》、《多媒体通信》等。
三、教学的基本要求要求掌握《光纤通信技术》的基本概念、工作原理，了解相关扩展知识。
熟练进行光纤通信技术的工程分析及工程计算。
熟悉实验原理及内容，能够利用所学基本知识完成简单电路的分析和设计。
四、课程教学方法下载教学内容导学、详解、实时辅导、教案、综合练习题等资料。
为了更好地掌握本课程的知识，每章后面均附有大量的习题，并对主要知识点进行了总结。
本课程含有实验，使本课程更多地与实践接轨，为以后学习光纤通信工程新技术打下基础。
五、课程考核方式本学期将安排4次阶段作业。
每次作业计10分，共计40分。
作业类型为客观题，可重复提交，直至分数满意为止。
考试：本课程的考试采用开卷的形式，由于本课程的计算量较大，建议学生熟练使用计算器。

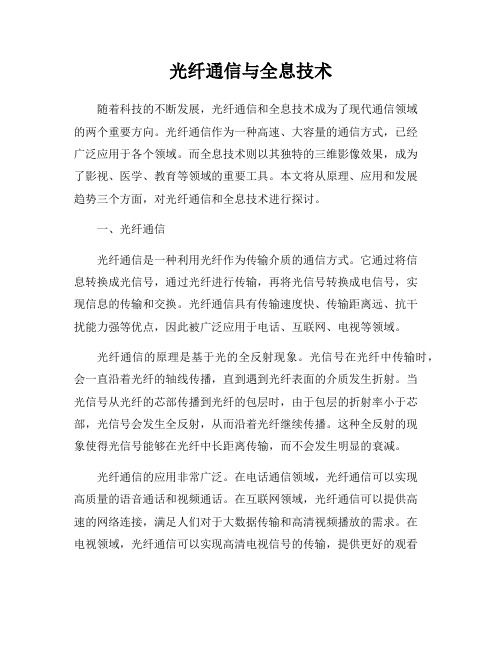

光纤通信与全息技术
光纤通信与全息技术随着科技的不断发展，光纤通信和全息技术成为了现代通信领域的两个重要方向。
光纤通信作为一种高速、大容量的通信方式，已经广泛应用于各个领域。
而全息技术则以其独特的三维影像效果，成为了影视、医学、教育等领域的重要工具。
本文将从原理、应用和发展趋势三个方面，对光纤通信和全息技术进行探讨。
一、光纤通信光纤通信是一种利用光纤作为传输介质的通信方式。
它通过将信息转换成光信号，通过光纤进行传输，再将光信号转换成电信号，实现信息的传输和交换。
光纤通信具有传输速度快、传输距离远、抗干扰能力强等优点，因此被广泛应用于电话、互联网、电视等领域。
光纤通信的原理是基于光的全反射现象。
光信号在光纤中传输时，会一直沿着光纤的轴线传播，直到遇到光纤表面的介质发生折射。
当光信号从光纤的芯部传播到光纤的包层时，由于包层的折射率小于芯部，光信号会发生全反射，从而沿着光纤继续传播。
这种全反射的现象使得光信号能够在光纤中长距离传输，而不会发生明显的衰减。
光纤通信的应用非常广泛。
在电话通信领域，光纤通信可以实现高质量的语音通话和视频通话。
在互联网领域，光纤通信可以提供高速的网络连接，满足人们对于大数据传输和高清视频播放的需求。
在电视领域，光纤通信可以实现高清电视信号的传输，提供更好的观看体验。
此外，光纤通信还被广泛应用于医疗、军事、航天等领域，为各个行业的发展提供了强大的支持。
光纤通信技术的发展趋势是不断提高传输速度和容量。
随着科技的进步，人们对于通信速度和容量的需求越来越高。
因此，光纤通信技术需要不断创新，提高传输速度和容量，以满足人们的需求。
目前，光纤通信技术已经实现了Tbps级别的传输速度，但仍然有很大的发展空间。
未来，随着光纤材料和器件的不断改进，光纤通信技术有望实现更高的传输速度和容量。
二、全息技术全息技术是一种利用光的干涉和衍射原理，将物体的三维信息记录在光波中，并在适当的条件下再现出物体的三维影像的技术。
全息技术可以实现真实、立体、逼真的影像效果，被广泛应用于影视、医学、教育等领域。
光纤通信的工作原理与优势
光纤通信的工作原理与优势在现代信息社会中，光纤通信已经成为了最常用的数据传输方式之一。
相比传统的电信传输方式，光纤通信具有更快的传输速度、更广的带宽以及更低的信号损耗等诸多优势。
本文将从光纤通信的工作原理和优势两个方面进行论述，以便更好地理解其技术原理以及应用价值。
一、光纤通信的工作原理光纤通信是基于光的传播和调制原理进行数据传输的技术。
其工作原理可以简单概括为光信号的产生、传输、接收和解调四个过程。
1. 光信号的产生光信号的产生通常使用激光器来实现。
激光器产生的光束具有较高的单色性和方向性，能够有效地传输信号。
2. 光信号的传输光信号通过光纤进行传输。
光纤是由具有高折射率的材料制成的细长柔性材料，内部是由纯净的玻璃或者塑料纤维组成。
光信号通过光纤的全反射原理，在光纤内部进行高速传输。
3. 光信号的接收光纤传输的信号在接收端通过光电探测器进行接收。
光电探测器可以将光信号转化为电信号，以方便后续的处理。
4. 光信号的解调接收到的光信号通过解调器进行解调，将其转化为原始数据信号。
二、光纤通信的优势光纤通信相较于传统的电信传输方式，在数据传输的速度、带宽、信号损耗以及安全性等方面具有显著的优势。
1. 高速传输光纤通信采用了光信号的传输，具有极高的传输速度。
其传输速度可以达到光速的30%~40%，远远快于传统的电信传输方式。
2. 大带宽光纤通信的带宽远远大于传统的电信传输方式。
光纤通过多路复用技术可以实现多个信号同时传输，大大增加了数据的传输容量。
3. 低信号损耗光信号在光纤内部的传输过程中，由于光纤的特殊结构和全反射原理，几乎不会出现信号的衰减和损耗。
相比之下，传统的电信传输方式会面临信号衰减和干扰的问题，导致传输距离受限。
4. 高安全性光纤通信的传输信号是通过光的方式进行传输的，无法被窃听和干扰。
与传统的电信传输方式相比，光纤通信更加安全可靠，可以保护用户的隐私和数据的安全。
结论光纤通信作为一种高速、大带宽、低损耗的数据传输方式，在现代信息社会中发挥着重要的作用。
光纤通信中的信号调制技术介绍
光纤通信中的信号调制技术介绍光纤通信已经成为现代通信领域的核心技术之一，其高速、大带宽和低损耗的优势使其成为信息传输的首选方案。
而在光纤通信系统中，信号调制技术则起到了至关重要的作用。
本文将介绍光纤通信中常用的信号调制技术，包括直接调制、外差调制和相位调制，以及其原理和应用。
1. 直接调制直接调制是最简单的一种信号调制技术，它将基带信号直接加到光源上，使光强随着基带信号的变化而调制。
直接调制广泛应用于光纤通信中的短距离传输系统，如局域网和城域网。
其优点是成本低、实现简单，但由于调制带宽有限，适用于低速率传输。
2. 外差调制外差调制是利用两个光源产生的光波进行混频，并在光纤中传输。
其中一个光源作为载波光，在一个偏离了载波频率的位置上通过调制信号而产生侧带光。
外差调制器将载波光和侧带光进行线性混频，形成带有信息的复合光信号。
外差调制技术适用于中长距离的光纤通信系统，特别是用于高速率传输。
其优点是调制带宽宽、传输距离远，但由于需要两个光源，成本较高。
3. 相位调制相位调制是利用改变光波的相位来实现数据的传输，并通过解调器恢复原始信息。
在相位调制中，调制信号通过改变光波的相位，使光波的谐振频率发生变化。
相位调制广泛应用于长距离和高速率传输系统中。
其优点是调制带宽宽、传输距离远，且能够实现多路复用。
不同的相位调制方式包括二进制相移键控（BPSK）、四进制相移键控（QPSK）和八进制相移键控（8PSK）等。
在光纤通信系统中，不同的信号调制技术有不同的应用场景。
直接调制常用于短距离传输系统，如局域网和城域网，其简单和低成本使其非常适合于这些场景。
外差调制则经常应用于中长距离传输系统，特别是高速率传输，其调制带宽宽和传输距离远的优势使其成为这些系统的首选技术。
相位调制则广泛应用于长距离和高速率传输系统，其调制带宽宽、传输距离远和多路复用的优势使其成为光纤通信中最常用的调制技术之一。
总结起来，光纤通信中的信号调制技术是实现高速、大带宽、低损耗的关键技术之一。
光纤通信技术
光纤传输系统主要由：光发送机、光接收机、光缆传 输线路、光中继器和各种无源光器件构成。要实现通信， 基带信号还必须经过电端机对信号进行处理后送到光纤传 输系统完成通信过程。 • 它适合于光纤模拟通信系统中，而且也适用于光纤数 字通信系统和数据通信系统。在光纤模拟通信系统中，电 信号处理是指对基带信号进行放大、预调制等处理，而电 信号反处理则是发端处理的逆过程，即解调、放大等处理。 在光纤数字通信系统中，电信号处理是指对基带信号进行 放大、取样、量化，即脉冲编码调制（PCM ）和线路码 型编码处理等，而电信号反处理也是发端的逆过程。对数 据光纤通信，电信号处理主要包括对信号进行放大，和数 字通信系统不同的是它不需要码型变换。 •
◆FTTH遇到的挑战：现在广泛采用的ADSL技术提 供宽带业务尚有一定优势
• 与FTTH相比：①价格便宜②利用原有铜线网使工程 建设简单③对于目前1Mbps—500kbps影视节目的传输可 满足需求。FTTH目前大量推广受制约。 • 对于不久的将来要发展的宽带业务，如：网上教育， 网上办公，会议电视，网上游戏，远程诊疗等双向业务和 HDTV高清数字电视，上下行传输不对称的业务，ADSL 就难以满足。尤其是HDTV，经过压缩，目前其传输速率 尚需19.2Mbps。正在用H.264技术开发，可压缩到5～ 6Mbps。通常认为对QOS有所保证的ADSL的最高传输速 串是2Mbps，仍难以传输HDTV。可以认为HDTV是FTTH 的主要推动力。即HDTV业务到来时，非FTTH不可。
简介
• 光纤即为光导纤维的简称。光纤通信是以光波作为信 息载体，以光纤作为传输媒介的一种通信方式。从原理上 看，构成光纤通信的基本物质要素是光纤、光源和光检测 器。光纤除了按制造工艺、材料组成以及光学特性进行分 类外，在应用中，光纤常按用途进行分类，可分为通信用 光纤和传感用光纤。传输介质光纤又分为通用与专用两种， 而功能器件光纤则指用于完成光波的放大、整形、分频、 倍频、调制以及光振荡等功能的光纤，并常以某种功能器 件的形式出现。 • 光纤通信的原理是：在发送端首先要把传送的信息 （如话音）变成电信号，然后调制到激光器发出的激光束 上，使光的强度随电信号的幅度（频率）变化而变化，并 通过光纤发送出去；在接收端，检测器收到光信号后把它 变换成电信号，经解调后恢复原信息．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤通信技术
摘要：光纤通信是利用光波作为信息载体、以光纤作为传输介质的通信方式。
在光纤通信网络中，载波的光波频率比电波的频率高得多，传输介质的光纤比同
轴电缆或导波管的损耗低得多，因此光纤通信的容量比微波通信大几十到几百倍。
光通信符合了高速度、大容量、高保密等要求，光通信网络的发展及应用必将成
为行业内的热点。
关键词：光纤通信；光网络
光纤通信是一种以光波为传输媒质的通信方式。
光波与无线电波都属于电磁波，但是光波的频率高于无线电波，而且波长又短于无线电波。
所以，光通信具
有传输频带宽、通信容量大传输损耗小、中继距离长、抗电磁干扰能力强的特点。
1、光纤通信的概念
1.1光纤通信实用光波范畴
光纤通信是利用光导纤维（光纤）传输光波信号的通信方式，光波是一种电
磁波，通过电磁感应来传播。
光纤通信实用工作在近红外区域。
波长：0.8-1.8 μm，頻率167－375THz。
1.2光纤的基本结构
光纤的基本结构一般是双层或多层的同心圆柱体，如下图所示。
中心部分是
由纯石英玻璃拉制而成的纤芯；纤芯的外面是包层。
2、光纤的损耗
光纤中的光波在传输一段距离以后能量会衰减，导致光功率会下降，这就是
光纤的损耗。
光纤损耗用损耗系数α（λ）表示（可简写为α），单位为dB/km，即单位长
度（km）的光功率损耗（dB）值。
2.1吸收损耗
与光纤材料有关，包括1、紫外吸收——随波长减小而逐渐变大；2、红外吸收——红外吸收形成了石英光纤工作波长的上限；3、杂质吸收典型的是氢氧根离子（OH﹣）吸收。
紫外吸收和红外吸收均属于本征吸收。
2.2散射损耗
典型的散射损耗——瑞利散射，其大小与光波长的4次方成反比，因而对短
波长窗口的影响较大。
根据散射损耗所为线性散射损耗和非线性散射损耗。
线性散射损耗主要包括
瑞利散射引起的损耗功率与传播模式的功率是否呈线性关系，散射损耗又分损耗
和材料不均匀引起的散射损耗。
瑞利散射是由光纤材料的折射率随机性变化而引
起的。
2.3光纤损耗与波长的关系
光纤的损耗与波长的关系如下图所示：
石英玻璃光纤的损耗谱具有三个主要特征：1、损耗随波长的增大而成降低趋势；2、损耗吸收峰与典型的杂质吸收——氢氧根离子（OH-）有关；3、红外吸收形成了石英光纤工作波长的上限。
光纤的第1低损耗窗口位于0.85μm附近，第2低损耗窗口位于1.31μm附近
（S波段），第3低损耗窗口位于1.55μm附近（C波段）。
3、光纤的色散
3.1光纤色散的分类
色散分为模式色散和波长色散。
3.1.1模式色散
在多模光纤中，光信号耦合进光纤以后，会激励起多个导波模式。
这些模式
有不同的相位常数和不同的传播速度，从而导致光脉冲的展宽，称为模式色散。
多模光纤中模式色散占主要地位。
3.1.2波长色散（频率色散）
由于光源发出的光脉冲不可能是单色光（而且光波上调制的信号存在一定的
带宽），这些不同波长或频率成分的光信号在光纤中传播时，由于速度不同引起
的光脉冲的展宽现象称为波长色散（也称为频率色散）。
4、常用的单模光纤
ITU-T已规范了4种类型的单模光纤：G.652光纤、G.653光纤、G.654光纤和
G.655光纤，其中应用比较广泛的是G.652光纤、G.653光纤和G.655光纤。
5、数字光纤通信系统构成
数字光纤通信系统构成示意图：
数字光纤通信系统包括三大组成部分：发送部分、信道部分和接收部分。
5.1 数字光纤通信系统构成
5.1.1发送部分
光发射机的主要作用是把电发射机送过来的电信号转换成光信号耦合进光纤。
光发射机（即光发送机）中的重要器件是能够完成电-光转换功能的半导体光源，
通常是采用直接调制来实现电-光转换功能目前用于光纤通信的光源主要包括：半
导体激光器（LD）和半导体发光二极管（LED）。
5.1.2接收部分
光接收机的主要作用是将通过光纤传送过来的光信号转换成电信号。
光接收
机中的重要器件是能够完成光-电转换功能的光电检测器。
目前用于光纤通信的光
检测器包括：PIN光电二极管与APD雪崩光电二极管。
5.1.3传输部分（信道部分）
光纤线路——传输光信号。
光中继器——由于光纤本身具有损耗和色散，会使信号的幅度衰减、波形失真。
因此对于长距离的传输，需要进行中继放大。
直接
检测——通过光检测器直接将光信号变换为电信号，不需要外加解调器。
接收机
灵敏度是指光接收机在满足给定误码率的情况下，所要求的最小接收光功率。
6、光纤通信网络
光网络以光纤为基础传输链路所组成的一种通信体系结构。
光网络就是一种
基于光纤的通信网，兼顾“光”和“网络”两层含义：即可通过光纤提供大容量、长
距离、高可靠的链路传输手段。
光传输网络主要有：SDH传输网、MSTP传输网、DWDM传输网、光传送网（OTN）、自动交换光网络（ASON）、分组传送网（PTN）和IP RAN等。
7、结语
随着“宽带中国”战略的落地，以及5G商用时代的开启，光纤通信将迎来更大
的发展空间。
在“能力”与“效率”双引擎的驱动下光纤通信将在通信领域大放异彩。
参考文献：
[1]孙学康，张金菊.光纤通信技术（第四板）[ M]．北京人民邮电出板社.2016
[2]李淑艳.光传输网络与技术[M] ．北京：北京理工大学出版社，2017
[3]陈新桥，林金才.光纤传输技术 [ M]．北京：中国传媒大学出版社，2015
[4]顷畹仪，李国瑞.光纤通信系统 [M] ．北京：北京邮电大学出版社，2002
[5]武鹏“波分复用系统集成解复用光接收机核心器件的研究”北京邮电大学硕士论文2005.3。
