超高频 RFID 读写器设计原理
实验4、UHF特高频RFID实验
实验四 UHF特高频RFID实验一、实验目的1.1 掌握UHF特高频通讯原理1.2 掌握UHF特高频通讯协议1.3 掌握读卡器操作流程1.4 了解UHF特高频应用二、实验设备硬件：RFID实验箱套件，电脑等。
软件：Keil。
三、实验原理3.1特高频RIFD系统典型的特高频UHF（Ultra-High Frequency）RFID系统包括阅读器（Reader）和电子标签（Tag，也称应答器Responder）。
其结构示意图如下图4.1所示。
工作步骤如下：阅读器发射电磁波到标签；标签从电磁波中提取工作所需要的能量；标签使用内部集成电路芯片存储的数据调制并反向散射一部分电磁波到阅读器；阅读器接收反向散射电磁波信号并解调以获得标签的数据信息。
电子标签通过反向散射调制技术给读写器发送信息。
反向散射技术是一种无源RFID电子标签将数据发回读写器时所采用的通信方式。
根据要发送的数据的不同，通过控制电子标签的天线阻抗，使得反射的载波幅度产生微小的变化，这样反射的回波就携带了所需的传送数据。
控制电子标签天线阻抗的方法有很多，都是基于一种称为“阻抗开关”的方法，即通过数据变化来控制负载电阻的接通和断开，那么这些数据就能够从标签传输到读写器。
读写器天线 Tag图 4.1 RFID系统结构示意图3.2电子标签存储结构特高频标签的工作频率在860MHz〜960MHz之间，可分为有源标签与无源标签两类。
工作时，射频标签位于阅读器天线辐射场的远场区内，标签与阅读器之间的耦合方式为电磁耦合方式。
阅读器天线辐射场为无源标签提供射频能量，将无源标签唤醒。
目前UHF频段的标签芯片制造商主要有Alien、IMPINJ、TI、NXP、STM等，标签制造商通过设计天线并制作封装而生产出标签。
标签的封装是各种各样，下图4.2是几种标签的外形。
不同厂商的标签天线规格不同，同时天线的谐振频率点也不完全相同，这样当使用固定频点的读写器读一类标签时的效果很好，而读另一类标签的效果却会很差。

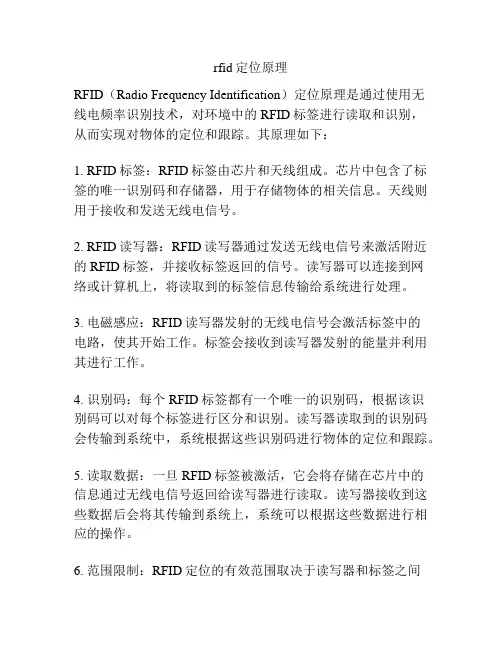

rfid定位原理
rfid定位原理RFID（Radio Frequency Identification）定位原理是通过使用无线电频率识别技术，对环境中的RFID标签进行读取和识别，从而实现对物体的定位和跟踪。
其原理如下：1. RFID标签：RFID标签由芯片和天线组成。
芯片中包含了标签的唯一识别码和存储器，用于存储物体的相关信息。
天线则用于接收和发送无线电信号。
2. RFID读写器：RFID读写器通过发送无线电信号来激活附近的RFID标签，并接收标签返回的信号。
读写器可以连接到网络或计算机上，将读取到的标签信息传输给系统进行处理。
3. 电磁感应：RFID读写器发射的无线电信号会激活标签中的电路，使其开始工作。
标签会接收到读写器发射的能量并利用其进行工作。
4. 识别码：每个RFID标签都有一个唯一的识别码，根据该识别码可以对每个标签进行区分和识别。
读写器读取到的识别码会传输到系统中，系统根据这些识别码进行物体的定位和跟踪。
5. 读取数据：一旦RFID标签被激活，它会将存储在芯片中的信息通过无线电信号返回给读写器进行读取。
读写器接收到这些数据后会将其传输到系统上，系统可以根据这些数据进行相应的操作。
6. 范围限制：RFID定位的有效范围取决于读写器和标签之间的距离。
一般情况下，读写器与标签之间的距离越远，识别和读取的效果就越差。
总结起来，RFID定位原理是通过无线电识别技术实现对RFID标签的读取和识别，进而实现对物体的定位和跟踪。
读写器通过发送激活信号激活标签，标签接收到信号后返回存储在芯片中的信息，读写器将这些信息传输到系统进行进一步处理。
125kHzRFID读写器的硬件设计_
中国高新技术企业
１２５ｋＨｚ ＲＦＩＤ 读ห้องสมุดไป่ตู้器的硬件设计
文 ／ 王萍 曾宝国
【摘 要 】 射 频 识 别 （Ｒ ＦＩＤ ） 是 利 用 无 线 方 式 对 电 子 数 据 载 体 （ 电 子 标 签 ） 进 行 识 别 的 一 种 新 兴 技 术 。本 文 针 对 工 作 频 率 为 １２５ｋＨｚ 的 电 子 标 签 ＡＴ８８ＦＲ ２５６－ １２ ， 介 绍 了 其 识 读 系 统 的 组 成 及 读 写 终 端 的 硬 件 设 计 。 【关 键 词 】 Ｒ ＦＩＤ 读 写 器 硬 件 设 计
４ 结束语 以上是本人在计算机机房工作多年中， 所总结的计算机故障及 维护的一些处理方法。前面我们已提到过计算机是高精密设备， 它 的 维 护 与 保 养 是 繁 重 的 、复 杂 的 ， 希 望 这 些 方 法 能 给 每 位 计 算 机 用 户提供方便， 减少不必要的经济损失。
（作者单位系陕西理工学院计算机科学与技术系）
射 频 识 别 技 术 （ＲＦＩＤ）是 近 年 迅 速 发 展 起 来 的 一 项 新 技 术 ， 它 利 用 射 频 信 号 通 过 空 间 耦 合 （交 变 磁 场 或 电 磁 场 ）实 现 非 接 触 式 信 息 传 递 ， 达 到 自 动 识 别 目 的 。 与 接 触 式 ＩＣ 卡 和 条 形 码 识 别 技 术 相 比 ， 射 频 识 别 技 术 最 大 的 优 势 在 于 特 别 适 合 对 数 量 大 、分 布 区 域 广 的 信 息 进 行 智 能 化 管 理 和 高 效 快 捷 地 运 作 ， 因 此 在 物 流 、交 通 航 运 、自 动 收 费、服务领域等方面有着广泛的应用前景。 针对工作频率为 １２５ｋＨｚ 的 电 子 标 签 ＡＴ８８ＦＲ２５６ － １２ ， 本 文 介 绍 了 其 识 读 系 统 的 组 成 及读写终端的硬件设计。
125KHz RFID读写器的FSK解调器设计
125KHz RFID读写器的FSK解调器设计很多工作在125KHz载波频率的RFID芯片，如Microchip公司的MCRF200、MCRF250以及Atmel公司的e5551、T5557等都可以将其调制方式设置为FSK方式。
若芯片设置为FSK调制方式，那么读写器(PCD)必须具有FSK解调电路。
FSK解调电路将FSK调制信号解调为NRZ码。
本文给出一种FSK解调电路，该电路的特点是电路简单可靠，很适宜PCD中应用。
FSK调制工作在125KHz的RFID的FSK调制方式都很相似，图1给出了一种FSK调制方式的波形图。
从图中可见，此时数据速率为：载波频率fc/40=125K/40=3125bps，在进行FSK调制后，数据0是频率为fc/8的方波，即f0 = fc/8；而数据1是频率为fc/5的方波，即f1= fc/5。
经FSK调制后的传送数据，通过负载调制方式传送到PCD，图1中也给出了射频波形，载波的调制是采用调幅。
F SK解调PCD经载波解调(通常采用包络检波)、放大滤波和脉冲成形电路后，得到FSK 调制信号。
FSK解调电路完成将FSK调制信号恢复为NRZ码。
FSK解调实现方法较多，本文介绍的一种FSK解调电路示于图2，该电路简单方便，可以很好地完成FSK解调。
图2所示电路工作原理如下：触发器D1将输入FSK信号变成窄脉冲，即Q为高时，FSK上跳沿将Q端置高，但由于此时Q为低，故CL端为低，又使Q端回到低电平。
Q端的该脉冲使十进计数器4017复零并重新计数。
4017计数器对125KHz时钟计数, 由于数据宽为40/fc=40Tc(Tc为载波周期)，若为数据0，FSK方波周期T0=8Tc。
当计至第7个时钟数时，Q7输出为高，使CLKen(CLK使能端)为高，计数器不再计第8个时钟，此时Q7为高，当触发器D1的Q输出端在下一个FSK波形上跳时，触发器D2的Q端输出为低。
FSK波形上跳同时也将计数器复零并重新计数。
RFID射频识别技术总结
RFID射频识别技术RFID是Radio Frequency Identification的缩写，即射频识别。
它是一种非接触式的自动识别技术，通过射频信号自动识别目标对象并获取相关数据，无需人工干预，可工作于各种恶劣环境。
RFID技术可识别高速运动物体并可同时识别多个标签，操作方便。
1RFID的组成及工作原理射频识别系统由电子标签、阅读器、天线组成。
电子标签：由耦合元件及芯片组成，每个标签具有唯一的电子编码，附着在物体上标识目标对象。
阅读器：又为读写装置，可无接触的读取并识别电子标签中所保存的电子数据，从而达到自动识别物体的目的，有手持或固定式两种，通过阅读器和电脑相连，所读取的标签信息被传送到电脑上进行下一步的处理。
天线：在标签和阅读器之间传递射频信号。
2 RFID与其他自动识别技术的比较广泛应用的自动识别技术主要包括摄像、条码、磁卡、IC、射频等，这些识别技术都有各自的优缺点及应用场合。
表1显示了RFID与其它几种识别技术的区别。
表1 不同识别技术区别表3 RFID系统的分类根据射频识别系统的系统特征，可以将射频识别系统进行多种分类。
下面是系统特征及按照该系统特征进行射频识别系统的分类，如下表2所示：表2 射频识别系统的特征及其分类射频识别系统按照其采用的频率不同可分为低频系统、高频系统和微波三大类；根据标签是否装有电池为其供电，又可将其分为有缘系统和无源系统两大类；从标签内保存的信息注入的方式可将其分为集成电路固化式、现场有线改写和现场无线改写式三大类；根据读取电子标签数据的技术实现手段，可将其分为广播发射式、倍频式和反射调制式三大类。
RFID读写器的相关技术RFID读写器是RFID 技术研究的一个重要方面，从系统设计角度来说，由于力求电子标签的设计足够简化，成本尽可能低，因而对于读写器来说，就要实现更多的功能，如多制式标签的兼容、尽可能远的读写距离、多标签的同时处理等等。
这就给读写器的系统设计与实现带来了相当的复杂性。
简述RFID定义和工作原理
简述RFID定义和工作原理
RFID（Radio Frequency Identification）是一种无线射频识别技术，可用于在
短距离范围内识别和追踪标签中的信息。
RFID系统由读写器和标签组成，读写器
通过无线电信号与标签通信，从而读取或写入信息。
RFID的定义
RFID是一种识别技术，通过无线射频信号识别存储在标签中的信息。
标签可
以附着在物品上，如商品、动物或人员，使其可以被追踪和识别。
RFID技术是自
动识别技术中的一个重要分支，广泛应用于物流、仓储、支付系统等领域。
RFID的工作原理
1.标签传输信息：RFID标签中包含一个芯片和天线，芯片存储数据，
天线用于接收和发送信号。
当标签处在读写器的射频范围内，读写器发送信号激活标签，标签接收信号并回传存储在其中的信息。
2.读写器接收信息：读写器是RFID系统中的接收和发送设备，它通过
天线发送无线电信号与标签通信。
读写器接收从标签回传的信息并处理，通常与后台系统连接，以实现信息的获取和管理。
3.数据处理：读写器收到标签的数据后，会对数据进行解码和处理。
这包括验证标签的合法性、解析数据内容等操作，确保数据的准确性和可靠性。
4.信息应用：读写器处理完数据后，可以将信息发送到后台系统，或
直接用于控制设备、门禁系统等。
RFID技术可以实现物品跟踪、门禁管理、支付系统等多种应用。
总结
RFID技术通过无线射频识别实现对标签中信息的读取和写入，广泛应用于物
品追踪和管理中。
了解RFID的定义和工作原理有助于我们更好地理解这一技术的
应用范围和工作原理。
超高频RFID读写器部分电路设计
（ 河南职工 医学 院河南 郑 州 ４ ５ １ １ ９ １ ）
摘 要 ：本 文 以设 计 一 种 超 高频 射 频 读 写 器为 目的 ，设 计 和 实 现 了基 于射 频 芯 片 Ｉ ｎ ｔ ｅ ｌ ｌ ＆ ｌ Ｏ ０ ０和 微 控 制 器
ＡＴ ９ １ Ｓ Ａ Ｍ９ ２ ６ ３的读 写 器 系统 ，增加 了外部 Ｐ Ａ设 计 ，从 而大 大提 高 了读 写 器的读 写距 离。 关键词 ：超 高频 ；射频识 别系统 ； Ｉ ｎ ｔ ｅ ｌ ＲＩ Ｏ ０ ０ ； 固件处理器 ；功 率放 大器 中图分类 号 ：Ｔ Ｎ８ ３ ０ 文献标识码 ：Ａ ． 文章编号 ：１ ６ ７ ４ — ６ ２ ３ ６ （ ２ ０ １ ４ ） ０ 卜０ １ ２ ４ — ０ ３
ＵＨＦ ＲＦＩ Ｄ ｒ ｅ ａ ｄ － ｗｒ ｉ ｔ ｅ ｄ ｅ ｖ ｉ ｃ ｅ ｐ ａ ｒ ｔ ｏ ｆ ｔ ｈｅ ｃ ｉ ｒ ｃ ｕｉ ｔ ｄｅ ｓ ｉ ｇ ｎ
ＤＵ Ｇ ａ ｉ — ｌ ｉ
（ Ｈｅ ｎ ａ ｎ Ｍｅ ｄ ｉ ｃ ａ ｌ Ｃ ｏ ｌ ｌ ｅ ｇ ｅ ｆ ｏ ｒ Ｓ ｔ ａ ｆａ ｎ ｄ Ｗ ｏ ｒ ｋ ｓ ， Ｚ ｈ ｅ ｎ ｇ ｚ ｈ ｏ ｕ ４ ５ １ １ ９ １ ， Ｃ ｈ ｉ ｎ ａ ）
Ｒ Ｆ Ｉ Ｄ技 术 的发 展 可 以 用 “ 日新 月 异 ”这 个 词 来 形 容 ， 随 着射 频 识 别 在 各应 用 领 域 如 物 流 、零 售业 的进 一 步 推广 ， 针 对 各种 复 杂 环 境 的应 用 需 求 ，对 读 写 器也 提 出 了更加 严 格
。
所 占市场 份 额 会 越来 越 大 。开 发 出具 有 数 据 纠错 、去冗 、存 储 和转 发 以及 时 间管 理 功 能 的智 能 型读 写 器 产 品 系列 将 是 产 品发 展 的方 向 。
RFID应用于门禁系统的原理
RFID应用于门禁系统的原理介绍RFID（Radio Frequency Identification）是一种无线通信技术，广泛应用于门禁系统等领域。
RFID门禁系统通过无线电信号进行通信，实现对人员或物品的识别和管理。
基本原理RFID门禁系统的基本原理是利用无线电信号进行通信和身份识别。
系统由两个主要组件组成：RFID读写器和RFID标签。
RFID读写器RFID读写器是门禁系统中的主要设备，用于发送和接收无线电信号。
它通常由一个天线和一个电子器件组成，可以将无线电信号发送到附近的RFID标签，并接收从标签返回的信息。
RFID标签RFID标签是门禁系统中的被动设备，被用于存储和传递信息。
标签通常由一个芯片和一个天线组成，芯片可以存储与特定人员或物品相关的数据。
当RFID标签处于RFID读写器的范围内时，它会接收读写器发送的信号，并将存储的信息返回给读写器。
工作流程RFID门禁系统的工作流程包括以下几个步骤：1.读写器发射信号：当一个人员或物品接近门禁系统时，RFID读写器会发射一定频率的无线电信号。
2.标签接收信号：当RFID标签处于读写器的范围内时，它会接收到读写器发射的无线电信号。
3.标签返回信息：接收到信号后，RFID标签会将存储在芯片中的信息返回给读写器。
4.读写器解析信息：读写器接收到标签返回的信息后，会对该信息进行解析和处理。
根据门禁系统的要求，读写器可以判断该人员或物品是否有权限进入。
5.控制门禁系统：根据读写器的判断结果，门禁系统可以控制门的开启或关闭，以控制人员或物品进出。
优势和应用场景RFID门禁系统相比传统的门禁系统具有以下优势：•无需接触：RFID门禁系统可以在不接触的情况下实现身份识别，提高门禁系统的便利性和使用寿命。
•高效识别：RFID门禁系统可以同时对多个标签进行识别，提高识别的效率和准确性。
•数据存储：RFID标签可以存储大量的数据，如人员信息、访问记录等。
RFID门禁系统在以下场景中得到广泛应用：•公司办公区域：RFID门禁系统可以用于管理员工的出入进程，并记录访问记录。
RFID射频读写器的设计
读 卡 、写 卡 、停 止 等操作 ， 依 此循环 。部 分程 序 的子 函数 如下 ：
ｃ ｈ ａ ｒ Ｐ ｃ ｄ Ｒ ｅ ｑ ｕ ｅ ｓ ｔ （ ｕ ｎ ｓ ｎ 州 ｃ ｈ ａ ｒ ｒ ｅ ｑ — ｃ ｏ ｄ ｅ ， ｕ ｎ ｓ ｉ ｇ ｎ ｅ ｄ ｃ ｈ ａ ｒ
ｐ Ｔ ａ ｇ Ｔ ｙ ｐ ｅ ）
图１ Ｆ Ｍ １ ７ ０ ２ Ｓ Ｌ电路
３ 系统 软 件设计
首 先对 Ｃ ８ ０ ５ １ Ｆ ３ １ ０和 Ｆ Ｍ１ ７ ０ ２ Ｓ Ｌ初 始 化 ， 然 后 执 行 检 测 命
令进行寻卡 ， 如果有卡进入 ， 判断信令是否有效 ， 如为有效信
令 就 进 行 防 冲突机 制 ， 选择 卡 片 ， 再进 行 认 证 ， 通 过之 后 进 行
１ 系统整 体 设计
本文 选 用 的是 Ｃ ８ ０ ５ １ Ｆ ３ １ ０ 微 控 制器 和 Ｆ Ｍ１ ７ ０ ２ Ｓ Ｌ读 写芯 片 。 Ｃ ８ ０ ５ １ Ｆ ３ １ ０ 具有 １ ０位 转换 速率 可达 ２ ０ ０ ｋ ｓ ｐ ｓ 的Ａ Ｄ Ｃ ， 高速 ８ ０ ５ １ 微 控 制 器 内核 ，２ ９ ／ ２ ５个 端 口 Ｉ ／ Ｏ等 特 点 ； 非 接 触 式 读 卡 芯 片 Ｆ Ｍ１ ７ ０ ２ Ｓ Ｌ 是基于Ｉ Ｓ Ｏ １ ４ ４ ４ ３ 标准 的 ， 可满 足的加 密算 法有 很 多种 ， 支持 １ ３ ． ５ ６ ＭＨ ｚ 下 的非接触 通信 协议 Ｔ Ｙ Ｐ Ｅ Ａ 。 读 写 器将 要 发 射 的信息 编码 后 加 载在 １ ３ ． ５ ６ ＭＨ ｚ的射 频载 波上 ， 通过 天 线 向外发 送 ， 并形 成一 个 稳定 的 电磁 场 ， 为Ｒ Ｆ Ｉ Ｄ 标签提供能量。当 Ｒ Ｆ Ｉ Ｄ电 子 标签 进 入 读 写 器 的 ｌ Ｔ作 区时 ， 卡 内天线接收此信号和能量 ， 标签被激活。标签芯片对此信号做 出判断 ， 如为有效信令 ， 则从存储器中读取有关信息 ， 并通过 卡 内天 线 发 射 卅 去 。天线 收到 此 信 号 ，Ｆ Ｍ１ ７ ０ ２ Ｓ Ｌ内部 接 收器 对 信号 进 行 检测 和解 调并 根 据 寄存 器 的设 定 进行 处 理 ， 之 后送 至 主机 系统 。主机 系统判 断 出 该标 签是 否合法 ， 做 出相应 处理 ， 随后发 指 令 到 渎写器 。
rfid的组成及工作原理
rfid的组成及工作原理
RFID系统由标签、读写器和中间件组成。
标签是RFID系统的核心部件，它内置一个芯片和一个天线。
标签分为主动标签和被动标签。
被动标签没有电池，当接收到读写器的无线电频率信号时，通过能量转换和回波的方式传输数据。
主动标签则内置电池，能够主动发送数据。
读写器是RFID系统的控制中心，负责给标签提供电磁场并接
收来自标签的返回数据。
读写器发送一个特定的频率的无线电信号，当信号靠近标签时，标签的天线会感应到这个信号并接收它。
在标签接收到信号后，它会使用自身的电能将存储在芯片上的数据发送回读写器。
中间件是RFID系统的数据处理和管理软件。
它负责解析来自
读写器的数据，并将其传递给后台系统进行处理。
中间件能够处理和过滤数据，同时也提供了数据存储、访问和管理功能。
RFID的工作原理基于无线电频率的通信。
当标签接收到读写
器发送的无线电信号后，它会利用接收到的能量激活芯片，并传输数据。
标签的天线感应到读写器发送的电磁场后，会将感应到的能量转化为电能，并供给芯片使用。
芯片内部的电路被激活后，它可以存储或发送数据。
标签将数据通过载波信号的调制方式发送回读写器。
读写器接收到来自标签的返回数据后，经过处理后将数据传输给中间件进行后续的数据处理和管理。
