ATM层在物理层之上，利用物理层提供的服务，与对等层进行 以信元为单位的通信 输入ATM层的是48字节的净荷，这48字节的净荷被称为分段和 重组协议数据单元（SAR-PDU），而ATM层输出的则是53字 节的信元，该信元将传送到物理层进行传输 ATM层负责产生5个字节的信元头
14
虚电路类型
ATM的虚电路类型分为SVC（交换虚通路）连接和PVC（永久 虚通路）连接
rt-VBR：实时可变比特率业务
一种实时的应用业务，对时延和时延变化有严格的限制
nrt-VBR：非实时可变比特率业务
支持突发性的非实时的应用
UBR：未指定比特率业务
支持非实时的应用
ABR：可用比特率业务
ABR业务中网络在连接建立时的传输特性可以在后来被更改
25
ATM常用配置命令 常用配置命令
配置ATM接口
2
课程内容
第一节 ATM协议 协议 第二节 POS/CPOS
3
第一节 ATM协议 协议
ATM背景引入 背景引入 ATM层次结构 层次结构 ATM配置 配置 ATM故障排除 故障排除
4
什么是ATM 什么是
ATM是异步传输模式（Asynchronous Transfer Mode）的简称 以信元为基本单位进行信息传输、复接和交换 53字节信元＝5字节信元头＋48字节有效载荷 面向连接 ，每条虚电路用VPI/VCI来标识 是实现宽带通信的主要技术之一
30
PPPoA典型配置举例 典型配置举例
PPPoA（PPP over AAL5）指的是在AAL5上承载PPP协议报 文
ATM信元封装PPP报文，IP或其它协议的报文则封装在PPP报文 中。 可以将AAL5简单地看成是PPP报文的承载层。 PPPoA的通讯过程由PPP协议管理，可以利用PPP的灵活性及其 丰富的应用。 为 了 在 AAL5 上 传 送 PPP 报 文 ， 用 户 必 须 创 建 一 个 虚 拟 模 板 （Virtual Template，VT）接口。
ATM交换机试题
ATM试题一、填空题1．ATM的含义是异步传输模式。
2．ATM是一种基于信元的交换和复用技术。
3．ATM信元由53字节组成，它包括5字节的信元头和48字节的数据。
4．VPI是虚通路标识符，HEC是信头错误检测。
5． ATM信元头中的HEC字段主要用于对5字节信元头的纠错，对信息字段无效。
6．ATM参考模型分物理层、ATM层、ATM适配层、高层。
7．ATM按平面分为控制平面、管理平面、用户平面。
8．ATM的物理层包括两个子层，即物理介质子层（PM）和传输会聚（TC）子层。
9．T1的速率是1.544Mbit/s，E1的速率是2.048 Mbit/s。
10．ATM物理层相当于OSI的物理层和数据链路层。
11．ATM的服务特型分为恒定比特率CBR、可变比特率VBR、可用比特率ABR、未指定比特率UBR。
12．ATM的主要接口有用户－网络接口UNI和网络－网络接口NNI。
13．ATM网中的一条虚电路是由虚通路标识（VPI）和虚信道标识（VCI）来表示的。
14．一个UNI接口上可以复用的最大虚连接数是224。
15．ATM的连接在虚通道和虚通路两个等级上建立。
16．ATM连接的建立有两种方式：PVC和SVC。
17．乌鲁木齐ATM节点所使用的ATM交换机的型号是MGX8850。
18．MGX8850交换机的交换容量是1.2GBps。
19．MGX8850交换机提供32个插槽，其中PXM1E插在7、8两槽。
20．MGX8850交换机提供2种冗余，分别是N：1冗余和1：1冗余。
21．PXM1E卡支持T1和E1线路，我节点现使用E1线路。
22．FRSM的中文全称是帧中继服务模块。
23．在MGX8850交换机中，进行插槽转换的指令是CC槽位。
24．在MGX8850交换机中，进行主控板切换的指令是SWITCH CC。
25．气象数据库接在MGX8850的第30槽第5口上，是在FRSM板上。
26．空管情报中心接在MGX8850的第30槽第4口上，是在FRSM板上。
ATM网络
PTI编码
类型说明
表示用户数据，无拥塞，未结束
000
001
010 011 100 101
表示用户数据，无拥塞，结束
表示用户数据，拥塞，未结束 表示用户数据，拥塞，结束 表示是分段OAM信元 表示是端到端OAM信息
110
111
表示是资源管理RM信元
预留备用，功能扩展。
注意：PTI编码中最高位（第4比特位）用来区分是用户数
Inter-carrier Interface)的功能和信令为用户
提供包括信元中继在内的各种业务的传送。
1) 用户网络接口
用户网络接口完成用户网络接口的信令处理和 VP/VC交换操作。根据ATM网络类型，用户网络接口分 为公用用户网络接口(简称UNI)和专用用户网络接口 PUNI(Private UNI)。
ATM的优点
1、灵活性：按需要动态分配电路带宽，可以将一条物理传输通
道动态地划分若干个子信道，每个子信道都能够提供不同速率
的业务。
2、高速率：ATM简化了协议的控制，时延少，可以满足局域网
和广域网通信的各种业务要求。
3、多业务：ATM网络作为多业务接入平台，可以满足数据、语
音、图象等不同传输速率的数字业务要求。
信元定界。
信头处理。 信元速率解耦。
2．ATM层
ATM层具有以下四种主要功能： (1) 信元复用和解复用。在源端点负责对来自各个逻辑连接的信 元进行复接，在目的端对接收的信元流进行解复用。 (2) VPI/VCI处理。在每个ATM节点为信元选路，建立端到端的逻
辑连接。
(3) 信头产生和处理。在呼叫建立阶段，各节点分配VPI/VCI； 在信息传送阶段各节点翻译VPI/VCI。 (4) 一般流量控制。
异步传输模式_计算机网络_[共2页]
![异步传输模式_计算机网络_[共2页]](https://img.taocdn.com/s3/m/1a07a60d50e2524de5187ef5.png)
7.3 广域网285 2．VPN 的构建因为VPN 的构建费用低廉、安全，其构建方法有很多种。
更令人感兴趣的是，VPN 是如何创建出来的。
创建VPN 的方法不止一种。
第一种方法是在IP 网络上的端点间利用IPSec 构建带有认证和加密的服务。
第二种方法是利用隧道协议，在网络端点间建立一条隧道。
所谓隧道技术是指将数据或是协议重新封装在另外的协议中。
图7-26所示为某单位两个部门在相隔较远的两个场所建立了专用网，两个场所通过公用的Internet 构建一个VPN 。
数据包从R 1传送到R 2可能要经过很多个网络和路由器，但从逻辑上，在R 1到R 2之间好像是一条直连的点对点链路，这就是“隧道”的意思。
7.3.6 异步传输模式异步传输模式（ATM ）是为高速数据传输和通过公共网或专用网传输多种业务数据而设计的。
它是一种以小的、固定长的包（Cell—信元）为传输单位，面向连接的分组交换技术。
1．ATM 的基本概念ATM 是一种高速分组交换技术。
分组交换的基本数据传输单元是分组，而ATM 的基本数据传输单元是信元。
信元有一个5字节的信元头（header ）与一个48字节的用户数据，其结构如图7-27所示。
ATM 网络是一种异步传输方式，是在时分复用（TDM ）和同步传输（STM ）的基础上发展起来的。
与之不同的是，其信元传输所占用的时隙并不固定，即采用统计时分复用。
2．ATM 的工作原理物理链路（physical link ）是连接ATM 交换机—ATM 交换机，ATM 交换机—ATM 主机的物理线路。
每条物理链路可以包括一条或多条虚通路（Virtual Path ，VP ），每条虚通路又可以包括一条或多条虚通道（Virtual Channel ，VC ）。
这里，物理链路好比是连接两个城市之间的高速公路，虚通路好比是高速公路上的两个方向的道路，而虚通道好比是每条道路上的一条条的车道，那么信元就好比是高速公路上行驶的车辆。

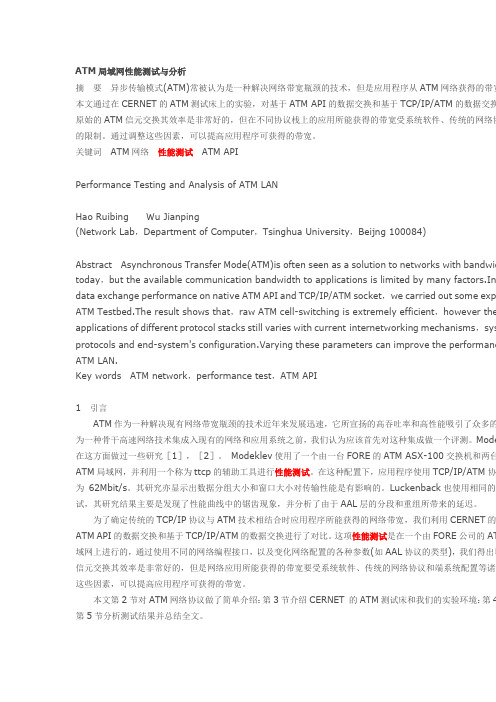

ATM局域网性能测试与分析
ATM局域网性能测试与分析摘要异步传输模式(ATM)常被认为是一种解决网络带宽瓶颈的技术，但是应用程序从ATM网络获得的带宽本文通过在CERNET的ATM测试床上的实验，对基于ATM API的数据交换和基于TCP/IP/ATM的数据交换原始的ATM信元交换其效率是非常好的，但在不同协议栈上的应用所能获得的带宽受系统软件、传统的网络协的限制。
通过调整这些因素，可以提高应用程序可获得的带宽。
关键词ATM网络性能测试ATM APIPerformance Testing and Analysis of ATM LANHao Ruibing Wu Jianping(Network Lab，Department of Computer，Tsinghua University，Beijng 100084)Abstract Asynchronous Transfer Mode(ATM)is often seen as a solution to networks with bandwid today，but the available communication bandwidth to applications is limited by many factors.In data exchange performance on native ATM API and TCP/IP/ATM socket，we carried out some exp ATM Testbed.The result shows that，raw ATM cell-switching is extremely efficient，however the applications of different protocol stacks still varies with current internetworking mechanisms，sys protocols and end-system's configuration.Varying these parameters can improve the performanc ATM LAN.Key words ATM network，performance test，ATM API1引言ATM作为一种解决现有网络带宽瓶颈的技术近年来发展迅速，它所宣扬的高吞吐率和高性能吸引了众多的为一种骨干高速网络技术集成入现有的网络和应用系统之前，我们认为应该首先对这种集成做一个评测。
三种传输模式.
Physical Layer
16
AAL5
Payload Frame
Convergence Sublayer PDU
AAL5
SAR PDU
SAR PDU
0x0
ATM Cell
SAR PDU
SAR PDU
0x0
ATM Cell
0x0
ATM Cell
0x1
ATM Cell
SAR Sublayer

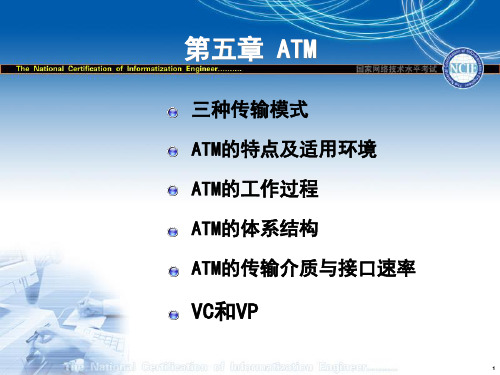

第五章 ATM
